Обозначение сферы на чертеже

Элемент детали сферической формы обозначается размерными линиями, перед которыми наносится знак диаметра « Ø » или радиуса « R ».

В тех случаях, когда на чертеже, в виду конструктивных особенностей, трудно отличить сферу от других поверхностей допускается наносить слово «Сфера» или знак сферы в виде круга « » с диаметром равным размерным числам.

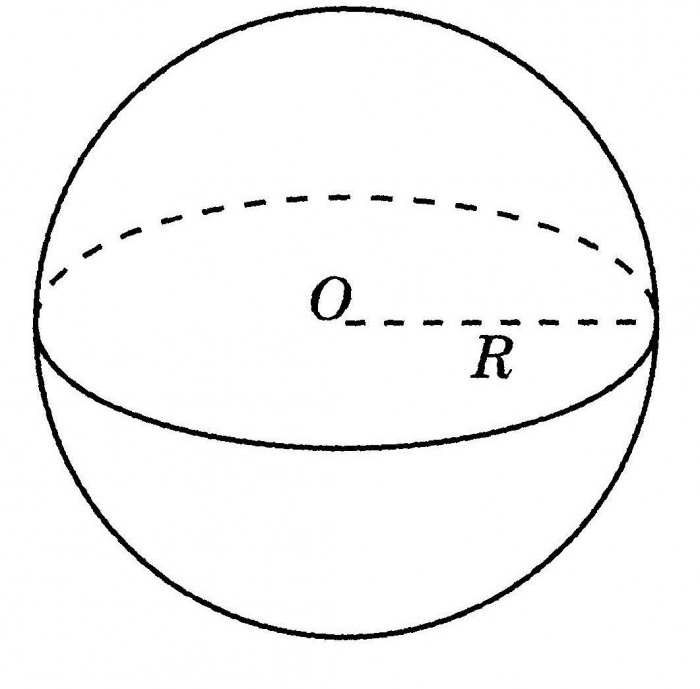

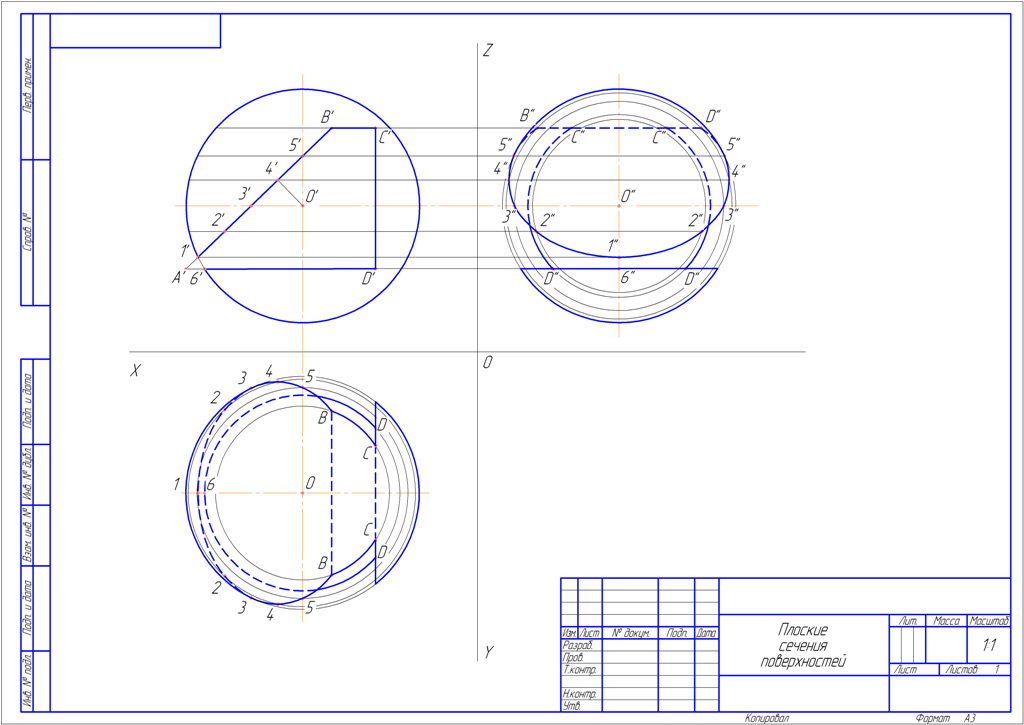

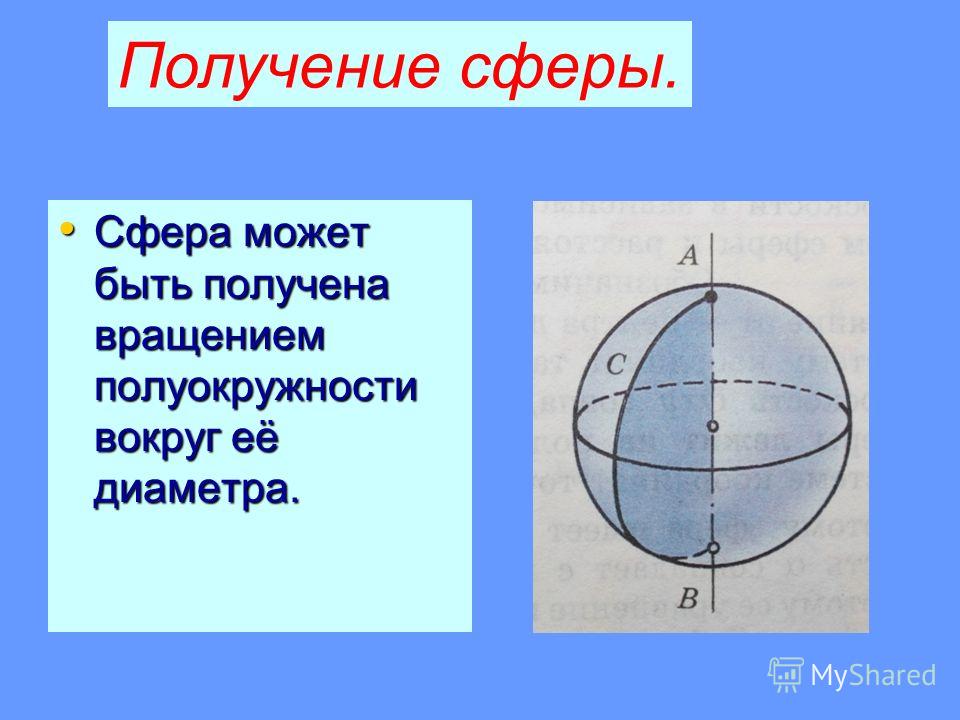

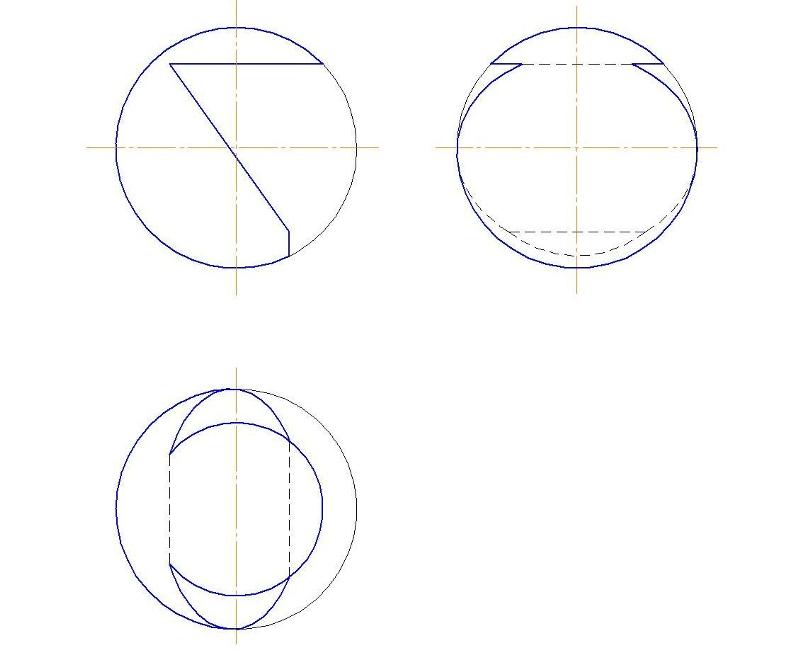

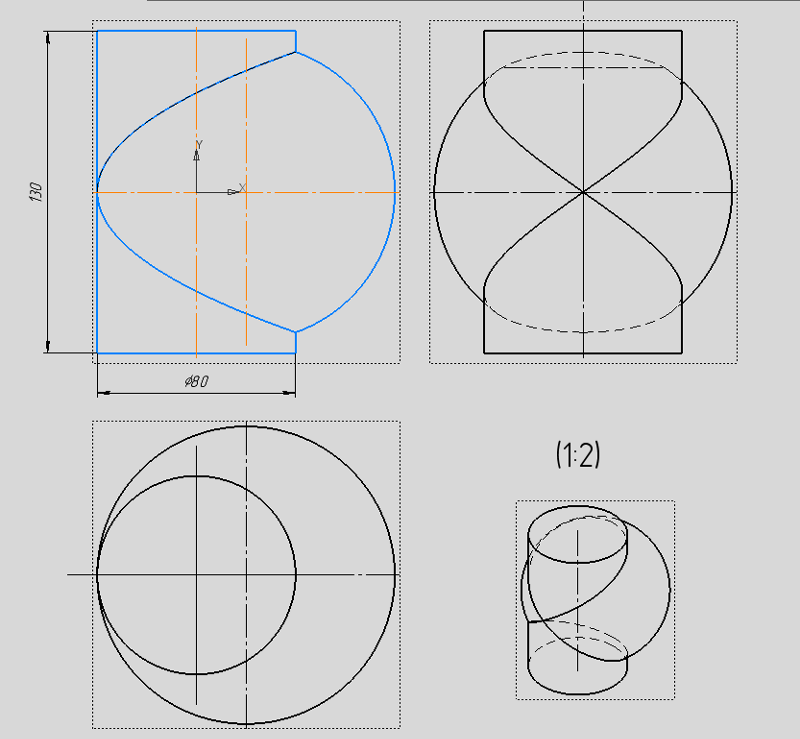

Прежде чем определить, что же собой представляет сфера, необходимо выяснить, какая же именно геометрическая фигура называется шаром. Оказывается, что он представляет собой тело, которое ограничено поверхностью, все точки которой располагаются на одинаковом расстоянии от центра. Это расстояние именуется радиусом, а поверхность шара – сферой. Есть еще одно определение сферы, которое гласит, что она является телом вращения, образующимся во время вращения полуокружности вокруг неподвижной оси.

Слово «Сфера» произошло от греческого слова «sphaira» – шар.

Тела, имеющие сферические поверхности, можно достаточно часто встретить в технике. К примеру, без сфер не обходится ни одна линза, применяемая в самых разнообразных оптических устройствах: начиная от простых очков и заканчивая сложнейшими астрономическими телескопами. Согласно определению, линза (оптическая) – это тело, изготовленное из прозрачного материала для излучения в определенном диапазоне длин волн и ограниченное вогнутыми или выпуклыми поверхностями. Таким образом, практически любая линза имеет как минимум одну сферическую поверхность (исключение составляют только линзы Френеля и особые их варианты, имеющие цилиндрические или тороидальные поверхности).

Деталь со сферическим торцом





Опора сферическая



Пожалуй, самыми распространенными техническими устройствами, в которых широко используются свойства сферических поверхностей, являются шариковые подшипники качения.

Наиболее простой их вариант представляет собой две цилиндрические втулки, наружную и внутреннюю, с проточенными внутри них специальными канавками, в которых располагаются металлические шарики, разделенные сепаратором. Подшипники качения используются в качестве важнейших элементов опоры валов и обеспечивают их вращение с наименьшим коэффициентом трения. В зависимости от типа воспринимаемой нагрузки они подразделяются на радиальные, упорно-радиальные, радиально-упорные, упорные и линейные. Есть и еще одна классификация, в основу которой положено количество рядов тел качения: однорядные, двурядные, многорядные. Современные высокоточные подшипники качения оснащаются шариками с практически идеальной сферической поверхностью (ее неровности достигают всего долей микрон), изготовленными из сталей, обеспечивающих большую порочность, высокую износостойкость и длительный срок службы этих изделий.

Не будет преувеличением сказать, что сферические детали хорошо знакомы каждому автолюбителю. Одними из наиболее распространенных из них, помимо подшипников, являются шаровые опоры. Они чаще всего используются в устройствах, обеспечивающих поворот передних колес автомобиля, поэтому к ним предъявляются очень высокие требования. Не в последнюю очередь, это касается ответных частей, то есть вкладышей шаровых опор, которые должны быть очень прочными и обеспечивать достаточную герметичность узла, чтобы в нем удерживалась смазка. Неисправность или дефекты шаровых опор легковых автомобилей могут служить причиной тяжелых аварий с очень грустными для водителя и пассажиров последствиями. Кроме того, в автомобильной и другой технике очень часто используются шарниры. В общем случае они представляют собой некое подвижное соединение двух деталей, которое образует вращательную пару. При этом различают цилиндрические шарниры, в которых их составляющие способны вращаться только вокруг общей оси, и шарниры шаровые, предполагающие вращение вокруг общей точки. Что касается шарниров, то их можно встретить, например, в местах сочленения рычагов, рулевых тяг и т. п.

Сферические элементы имеют нередко также и различные опоры, служащие для крепления несущих конструкций сооружений: стойки, колонны, столбы. Они напоминают шарниры и служат для того, чтобы эффективно передавать различные нагрузки на другие части строений или их основание, причем в динамическом режиме. Ярким примером инженерных сооружений, в которых широко используются сферические элементы опорных конструкций, являются современные подвесные мосты.

Сферический элемент детали





Опора установочная



Сферы достаточно часто применяются и в электротехнике. Например, достаточно широко распространены такие устройства, как шаровые разрядники. В них шары представляют собой электроды, разведенные на определенное расстояние. Причем диаметры шаров и расстояние между ними рассчитываются под определенное напряжение, которое называется пробивным, или разрядным. Шаровые разрядники могут работать в условиях очень высоких напряжений и обычно используются для того, чтобы защитить силовую электрическую аппаратуру от перегрузок.

Все перечисленные выше примеры – это лишь небольшая часть тех областей техники, в которых применяются сферические детали. Кроме того, их достаточно часто можно встретить и в быту. Именно благодаря свойствам сферы мы можем спокойно пользоваться шариковой ручкой, а в водопроводных кранах часто используется запирающий элемент в виде шара с отверстием.







Каким знаком обозначается на чертеже диаметр окружности. Знаки, применяемые при нанесении размеров. Условные обозначения: знак диаметра

– это четырехугольный прямоугольник, который является фигурой с равными по значению углами и сторонами, между собой. Слово «

квадрат » произошло от греческого слова «quadratus », что в переводе означает – «четырехугольный ».

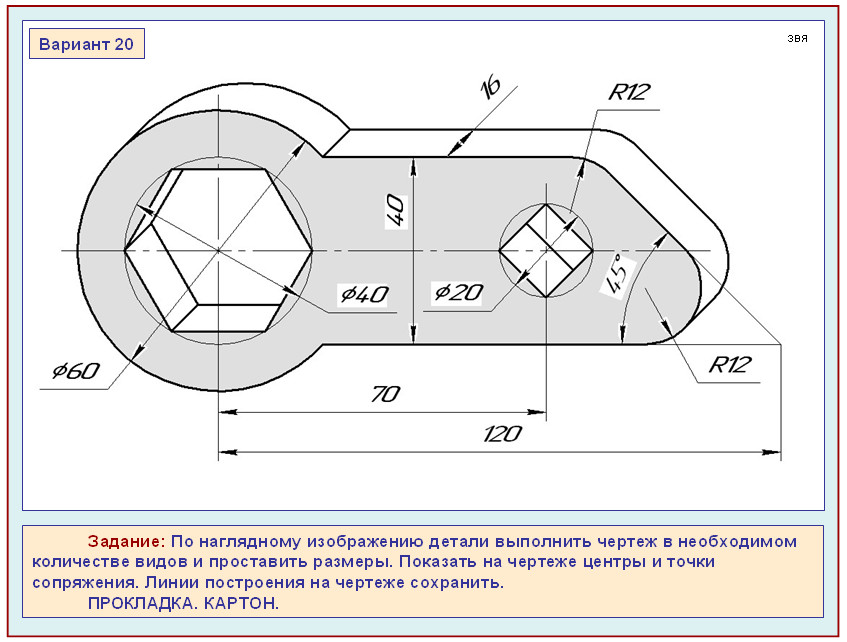

В технических чертежах не редко можно увидеть детали или их части, имеющие квадратное сечение. Для уменьшения общего количества размерных линий на чертеже, в данном случае, применяется специальный знак « », который означает, что данный размер является одной из сторон квадрата, при этом размер указывается только здесь. Высота знака выбирается по высоте размерных чисел.

Обозначение квадратного участка изделия

Участки деталей , имеющие квадратное сечение довольно часто можно встретить на элементах крепления вспомогательного и режущего инструмента. Установочные болты , используемые в данном случае, принимают на себя значительные механические воздействия с периодичностью обусловленной технологическим процессом.

Машинные тиски , предназначенные для установки на металлорежущих станках, укомплектованы силовым винтом, на одном из концов которого имеется квадратное сечение. Сделано это для того, чтобы накидную ручку, которая соответственно имеет отверстие с квадратным сечением, можно было свободно снимать и надевать, при этом появляется возможность менять её угловое положение. Нагрузка, прикладываемая на механизмы тисков, тоже весьма значительная.

Как известно значительная часть деталей вращения изготавливается на станках токарной группы. Для того чтобы зажать деталь или заготовку для последующей механической обработки используются специальные самоцентрирующиеся патроны. Самые распространённые из них трёх кулачковые, но имеются так же четырёх кулачковые патроны, в которых, кстати, можно зажимать квадратные детали или заготовки из соответствующего проката. Квадрат можно зажать и в двух кулачковые патроны, при этом, как и в четырёх кулачковых патронах, перемещение кулачков, в зависимости от типа, может осуществляться независимо или с использованием специального механизма, в основе которого лежит «

Архимедова спираль », что позволяет перемещать зажимающие элементы синхронно. Есть даже шести кулачковые патроны, всех их объединяет то, что для зажатия детали, используется ключ с квадратной головкой.

В конструкцию водопроводного смесителя традиционного типа, входит элемент управления подачей воды, такой как шток. На одном конце штока имеется квадратное сечение, на которое устанавливается ручка с квадратным отверстием. Усилия здесь не сказать, чтоб уж большие но, тем не менее, применение шестигранника здесь не уместно (в ходе эксплуатации углы между гранями могут просто разрушиться).

Отверстия квадратного сечения, в отличие от круглых отверстий, являются наиболее трудоёмкими в изготовлении. Обычно их фрезеруют, протягивают, применяют специальные прошивки, разгоняют на долбёжном станке и т.д. Такие технологии как – лазерная резка или электроэрозионная обработка , позволяют более или менее быстро подвергать обработки полые элементы данного типа.

Есть, правда, еще один, экзотический способ. Речь идет о сверлении, с использованием специального инструмента. Этот метод основан на траектории движения «треугольника Рело », названного в честь немецкого изобретателя – инженера-механика Франца Рело, жившего в девятнадцатом и начале двадцатого веков, долгое время являвшегося лектором Берлинской Королевской Технической академии и в конце концов ставшего ее президентом. В сечение сверло подобно так называемому «треугольнику Рело », стороны которого представляют собой не прямые отрезки, как у обычного, а дуги одинакового размера и радиуса.

Если в процессе сверления с помощью специального приспособления перемещать ось этого инструмента по специальной траектории, то в итоге получится квадратное отверстие с немного скругленными углами.

По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307-68.

Размеры на чертежах указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

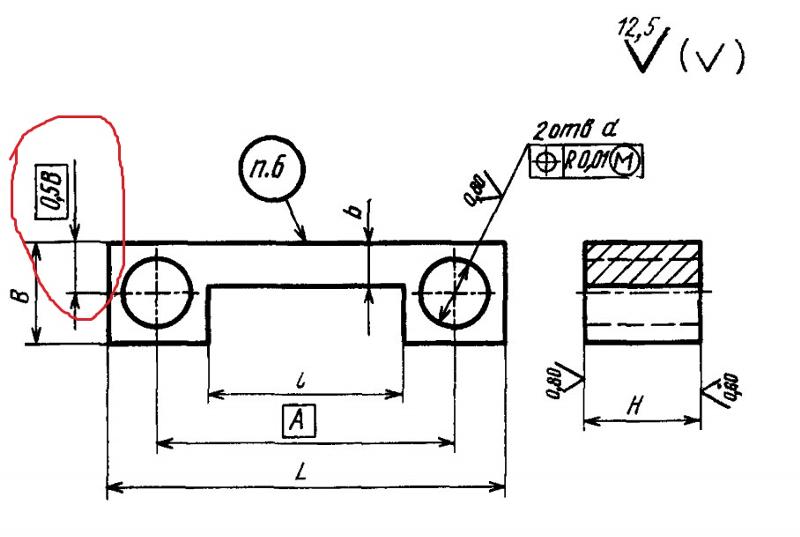

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно к выносной (рис. 8).

Размерные линии ограничивают стрелки (рис. 9).

В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10).

Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1-5 мм (рис. 12). Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями – 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры – как показано на рис. 14, б.

Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и вписать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

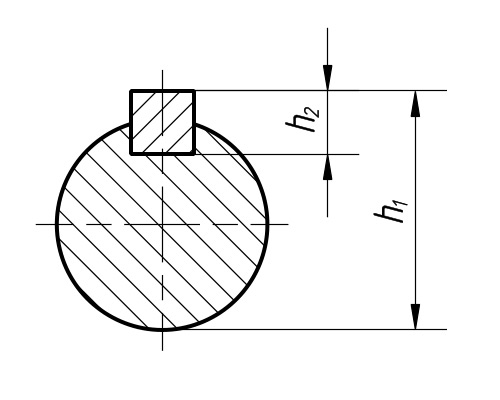

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

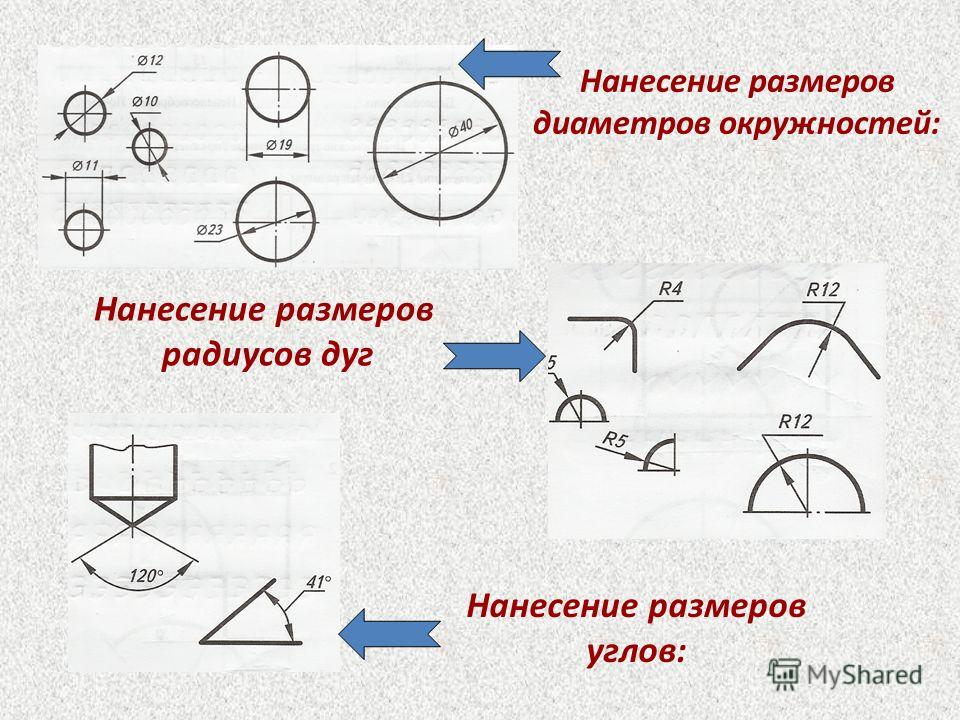

Перед размерным числом диаметра наносится знак “Ø” (рис. 17).

Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19).

Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется располагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20).

В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21).

Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22).

Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги “⌒” наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак “□”, высота которого равна 7/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак “квадрата” наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности “▷” наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. К = (D – d)/l , где D – диаметр большого сечения; d – диаметр меньшего сечения; l – расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис 25, б).

Знак уклона прямой “∠” указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

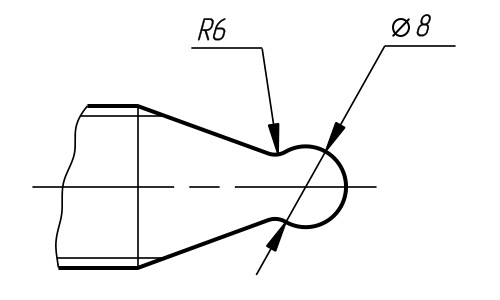

Для обозначения сферы на чертеже применяют знак “диаметра” или “радиуса”. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком “радиуса” или “диаметра” допускается добавлять слово “Сфера” или знак “Ο”. Надпись на чертеже выполняется по типу “Сфера Ø17» или “Ο R10” (рис. 27).

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу “s2” и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой L (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б), В том случае, если угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу “2 х 45°” (рис. 29, в).

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм (рис. 40, б).

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 42).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43).

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б).

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в).

При нанесении размеров окружностей перед размерным числом ставят знак диаметра — 0 (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50).

Длина изделия обозначается малой буквой латинского алфавита — I (рис. 51).

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На рис. 53 (валик) — габаритными являются размеры 75 мм и 40 мм.

На рис. 53 (полуцилиндр) — к габаритным относятся размеры 80 мм, 50 мм.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

В тех случаях, когда требуется указать размер диаметра, используют знак в виде окружности с линией « Ø ». Этот символ наносят перед размерным числом.

Примеры использования знака диаметра:

Знаки диаметра на деталях вращения цилиндрической и конической формы

Размеры наносимые при недостатке места
на размерной линии

Обозначение размеров при недостатке места
для стрелок

Диаметр – это длинна отрезка прямой соединяющей поверхности окружности. Отрезок диаметра, в любом случае проходит только через центр окружности. Обозначают его обычно латинской буквой « D » или знаком « Ø ». Если радиус окружности умножить на два, суммой будет диаметр. Все объемные тела, имеющие сферическую форму, а также те, хотя бы одно из возможных сечений которых представляет собой круг, обозначаются символами диаметра. Слово «диаметр » произошло от греческого слова «diametros » – поперечник.

Пример обозначения четырёх отверстий
с указанием диаметра

На технических чертежах диаметры обозначаются символом в виде перечеркнутой окружности « Ø ». Данный знак, ставится перед размерными числами деталей, которые могут быть как цилиндрическими, так и коническими.

В сечение конус представляет собой прямоугольный треугольник, один из катетов которого параллелен или сосен телу вращения. Его параметры имеют следующими обозначениями: « D » – больший диаметр, « d » – меньший диаметр, « L » – длина. На чертеже диаметры конуса обозначаются цифрами, перед которыми ставятся знаки « Ø » а числовое значение длинны без буквенных обозначений.

К наиболее распространенным деталям с цилиндрическими поверхностями, относятся валы различного назначения. Цилиндрические тела, образованные вращением прямоугольника около одной из его сторон обозначаются диаметром. Гладкие валы имеют некоторые конструктивные особенности, и разделяются на разновидности: прямые, ступенчатые односторонние, ступенчатые двусторонние и тяжелые. К примеру, валы асинхронных двигателей, в которых ротор сопрягается с валом методом запрессовки на наибольший его диаметр, а по обеим сторонам имеются ступени под подшипники, вентиляторы, и шкивы. Двусторонние ступенчатые валы можно встретить так же в различных механизмах там, где требуются, какие либо другие конструктивные особенности. Цилиндрические детали, как правило, имеют общую максимальную длину и наружный диаметр. В зависимости от конкретной конфигурации того или иного изделия в её состав могут входить такие элементы как внутренние и наружные канавки, ступени, выточки и др. с различными диаметрами перед значениями которых ставятся знаки « Ø ».

Пример нанесения знака диаметра
на сферической поверхности

К деталям с коническими поверхностями относятся инструментальные переходные втулки, у которых наружная и внутренняя поверхность конические. Такие втулки обеспечивают высокую точность центрирования и быстродействие смены инструмента с достаточной жёсткостью при использовании их на станках. Переходные втулки бывают короткие и длинные.

Конические инструментальные детали данного типа называются «конус Морзе » и делятся на номера. Углы, длины и диаметры переходных втулок можно взять из специальных таблиц. В табличных данных используются буквенные обозначения такие как – « d » меньший диаметр, « D » большой диаметр, « L » длина детали. На чертежах диаметры и длины обозначаются цифровыми значениями, причём перед числами диаметра ставится знак « Ø ».

«Конус Морзе » – помимо переходных втулок применяется при изготовлении хвостовиков спиральных свёрл, концевых фрез, приспособлений и оправок. Инструментальные конусы фиксируются за счёт упругой и пластической деформации. Для реализации таких соединений в шпинделях фрезерных и токарных станков, предусмотрены конические отверстия для установки вспомогательного инструмента. Кроме того у токарного станка пиноль задней бабки имеет такое же коническое отверстие.

В технике используются большое количество деталей и их элементов для обозначения, которых используется знак диаметра. Для стандартных размеров диаметров используются параметрический ряд, в который входят стандартные размеры. При разработке технических изделий расчётные диаметры округляются до ближайших их величин. При обозначении на технических чертежах знак диаметра должен сопровождаться обозначением оси штрихпунктирной линией, что указывает на круглое сечение участка детали.

Согласно действующим в нашей стране стандартам, все размеры на технических чертежах должны размещаться в строгом соответствии с определенными правилами, требованиями и нормами. В соответствии с ними все те размерные числа, которые располагаются над размерными линиями, должны наноситься ближе к их средним частям. В тех случаях, когда на чертеже есть несколько концентрических или параллельных размерных линий, размерные числа нужно наносить в шахматном порядке.

Стандарты также гласят о том, что при нанесении на чертежи выносных и размерных линий нужно избегать их пересечений. Те стрелки, которые ограничивают размерные линии, надо изображать таким образом, чтобы своим острием они упирались в контурные, осевые или выносные линии.

За окончания размерных стрелок выносные линии должны выходить на расстояние от 1 до 5 миллиметров. Что касается такого параметра, как минимальное расстояние, которое должно быть между размерными линиями, расположенными друг относительно друга параллельно, то он равняется 7 миллиметрам. Минимальное расстояние между линией контура и размерной линией должно равняться 10 миллиметров. Конкретные значения этих параметров в каждом отдельном случае выбираются в зависимости от насыщенности чертежа и размеров изображения.

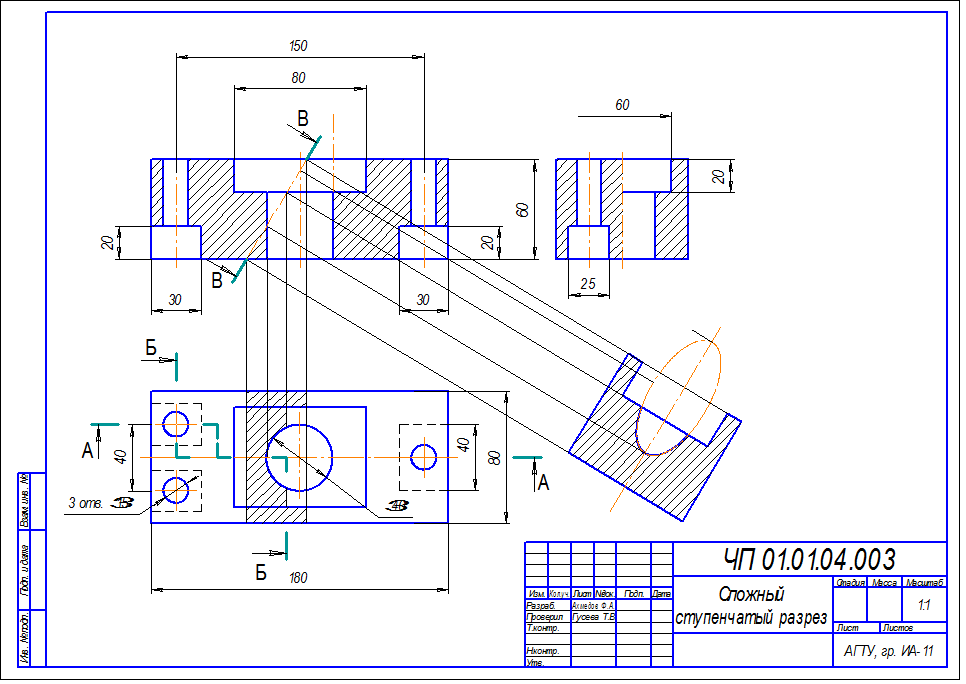

Расположение размеров на чертеже

Если все размеры , которые надо указать на чертеже , относятся к одному и тому же конструктивному элементу отображаемой детали (отверстию, выступу, пазу и т.п.), то их лучше всего размещать в том месте, на котором он визуально изображен наиболее полно, причем группируя все необходимые значения.

Нанесение размеров конструктивного элемента

Допускается нанесение размеров непосредственно на размерные линии, имеющие некоторый наклон относительно горизонтали или вертикали. В тех случаях, когда возникает необходимость нанести тот или иной размер в зоне, которая заштрихована, его следует располагать на полке выноски.

Расположение размерных чисел при различных наклонах

Пример нанесения линейного размера

Что касается таких элементов, как предельные отклонения и размерные числа, то, согласно действующим стандартам, их нельзя разделять или же пересекать никакими линиями, имеющимися на чертежах. Кроме того, недопустимо разрывать линию контура для того, чтобы нанести размерное число. Нельзя также размещать его в тех местах, где пересекаются центровые, осевые или размерные линии.

Нанесение размера на штриховке

Пример нанесения размеров

Если есть такая необходимость, то допускается нанесение размеров со смещением. В таких случаях выносные и размерные линии образовывают параллелограмм вместе с тем отрезком, который измеряется.
