Сглаживающие реакторы СРОС, СРОСЗ

Сглаживающие реакторы предназначены для эксплуатации в цепях выпрямленного (постоянного) тока разных классов напряжения. Таких как цепи питания плавильных аппаратов, контактные сети электрофицированного транспорта, мощные промышленные привода и установки постоянного тока, вставки и линии постоянного тока и т.п.

Появление пульсаций тока и напряжения при выпрямлении переменного тока неизбежно. В том случае, если к сети постоянного тока подключается нагрузка через управляемый инвертор, возможно появление дополнительных пульсаций, обусловленных переключениями полупроводниковых элементов в инверторе.

Реактор по принципу действия является катушкой индуктивности. При изменении тока, протекающем через катушку, в ней возникает противо-ЭДС, пропорциональная скорости изменения (производной) тока: . Таким образом, реактор сопротивляется быстрым изменениям (“скачкам”) тока в цепи, в которую он включён.

Сглаживающие реакторы обеспечивают сглаживания пульсаций и скачков тока, возникающих в результате работы силовой электроники

. Реакторы включаются в цепь последовательно после выпрямителей и до инверторов.

Для обеспечения высокой индуктивности реактора при малых габаритах сглаживающие реакторы оснащаются ферромагнитным сердечником. Конструкция сердечника –  одностержневой магнитопровод из электротехнической стали.

Конструкция сглаживающих реакторов (за исключением ферромагнитного сердечника) схожа с конструкцией токоограничивающих реакторов, производимых ООО «КПМ».

Важнейшими особенностями конструкции реактора ООО «КПМ» являются:

• Реактор представляет собой монолитную конструкцию, основу которой и главный несущий элемент представляет собой сама обмотка реактора. Обмотка не нуждается в опорном каркасе или других элементах для дополнительной прочности.
• Все металлические части реактора находятся под тем же напряжением, что и его обмотка. Отсутствие существенных разностей потенциалов внутри конструкции реактора минимизирует вероятность внутренних повреждений реактора. Таких как пробой между слоями, пробой между крестовиной и обмоткой и др.
• Вспомогательные элементы реактора (рейки, бандажи) выполнены из полностью немагнитных материалов, не обладающих электрической проводимостью. Что полностью исключает их взаимодействие с магнитным полем реактора. Поскольку элементы являются вспомогательными, их прочность многократно превышает нагрузки на них, возникающие в процессе эксплуатации.
• В конструкции обмоток реактора полностью отсутствуют разборные механические соединения (такие как винт-гайка и др.). Что обеспечивает высочайшую прочность, долговечность и надёжность конструкции в целом; исключает необходимость технического обслуживания механических соединений в процессе эксплуатации.
• Все электрические соединения выполняются методом пайки (сварки) что исключает их нагрев, старение контактных соединений, минимизирует потери.
• Реактор не содержит в своей конструкции жидкостей и легковоспламеняющихся материалов, не может быть источником пожара, взрывобезопасен. Конструкция реактора рассчитана на длительный срок службы без обслуживания.
• Наличие сквозных вертикальных и горизонтальных каналов между обмотками обеспечивает надёжное естественное охлаждение реактора.

Реакторы однофазные сухие сглаживающие с пониженным уровнем шума в защитном кожухе климатического исполнения УХЛ, О категории размещения 4

Реакторы однофазные сухие сглаживающие с пониженным уровнем шума в защитном кожухе климатического исполнения УХЛ, О категории размещения 4.

Опросные листы для всех трансформаторов

Параметры

№	Тип реактора	Выпрямленный ток, А	Индуктивность, мГн	Ток, до которого сохраняется индуктивность, А
Для электроприводов постоянного тока
1	СРОСЗ-800 М	320	12,5	640
		800	2,0	1600
		1250	0,8	2500
		1600	0,5	3200
		2500	0,2	5000
2		1250	1,28	2500
		2000	0,48	4000
		2500	0,32	5000
		4000	0,12	8000
3	СРОСЗ-2000 М	2000	0,8	4000
		3200	0,32	6300
		4000	0,2	8000
		6300	0,08	12600
4	СРОСЗ-3200 М	3200	0,5	6300
		6300	0,125	12600
5	СРОСЗ-4000 М	4000	0,4	8000
		8000	0,1	16000
6	СРОСЗ-5000 М	5000	0,32	10000
		10000	0,08	20000
7	СРОСЗ-6300 М	6300	0,24	12500
		9000	0,15	18000
		12500	0,06	25000
Для печей постоянного тока до 8000 В
8	СРОСЗ-1250 М	2×2000	5,0	–
9	СРОСЗ-2000 М	2×1500	0,56	2250
10	СРОСЗ-6300 М	2×4500	0,34	5850
Для преобразователей на напряжение до 8000 В
11	СРОСЗ-1600/10 М	400	30	500
12	СРОСЗ-3200/10 М	1000	10	1250
13	СРОСЗ-4000/10 М	800	20	1000
14	СРОСЗ-5000/10 М		25
		1000	15	1250
Для преобразователей частоты
15	СРОСЗ-3200/10 МПЧ	320	50	–
16	СРОСЗ-4000/10 МПЧ	200	160
		250	100
17	СРОСЗ-6300/10 МПЧ	600	30

Прикрепленные файлы

Скачать опросный лист

Напишите нам

Сообщение было успешно отправлено!

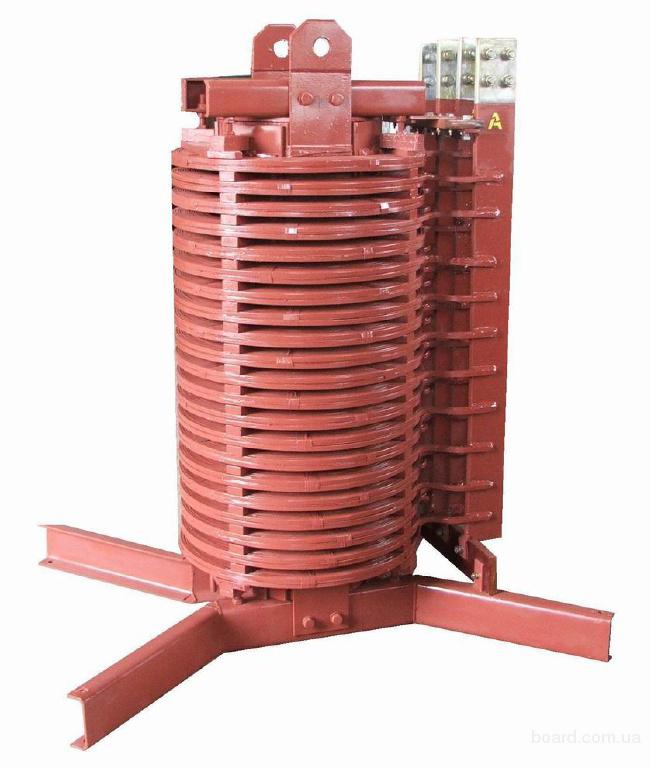

Реакторы сглаживающие

Реакторы сглаживающие предназначены для применения в цепях выпрямленного (постоянного) тока различных классов напряжения. Такие как силовые цепи плавильных установок, контактные сети городского транспорта, мощные промышленные приводы и установки постоянного тока, вставки и линии и т.д.

Пульсации тока и напряжения при выпрямлении постоянного тока неизбежны . При подключении нагрузки к цепи постоянного тока через управляемый инвертор могут возникать дополнительные пульсации из-за переключения полупроводниковых элементов в инверторе.

По принципу действия реактор представляет собой катушку индуктивности. При изменении тока, протекающего через катушку, возникает противо-ЭДС, пропорциональная скорости изменения тока (производной первого порядка): . Таким образом, реактор противостоит быстрым изменениям («скачкам») тока в цепи, к которой он подключен.

Сглаживающие реакторы обеспечивают сглаживание пульсаций и всплесков тока, вызванных работой силовой электроники . Реакторы включаются в цепь последовательно, после выпрямителей и перед инверторами.

Для обеспечения высокой индуктивности малогабаритного реактора сглаживающие реакторы снабжены ферромагнитными сердечниками. Сердечник представляет собой одностержневой магнитопровод из электротехнической стали.

Конструкция сглаживающих реакторов аналогична (за исключением ферромагнитного сердечника) токоограничивающим реакторам производства ООО «КПМ».

Важнейшими конструктивными особенностями реактора ООО «КПМ» являются:

• Реактор представляет собой цельную конструкцию, его основанием и основным несущим элементом является собственно обмотка реактора. Обмотка не нуждается в опорном каркасе или других элементах для обеспечения дополнительной прочности.
• Все металлические части реактора находятся под тем же напряжением, что и его обмотка. Отсутствие значительных перепадов потенциала внутри реактора сводит к минимуму вероятность его внутреннего повреждения. Например, пробой между слоями, пробой между крестовиной и обмоткой и т. д.
• Вторичные элементы реактора (стержни, обвязки) выполнены из полностью немагнитных материалов, не обладающих электропроводностью. Это полностью предотвращает их взаимодействие с магнитным полем реактора. Так как такие элементы вторичны, их прочность во много раз превышает нагрузки, прикладываемые к ним в процессе эксплуатации.
• Обмотки реактора абсолютно не имеют разъемных механических соединений (типа резьбовых соединений и т.п.). Это обеспечивает высочайшую прочность, долговечность и надежность всей конструкции; исключает необходимость обслуживания механических соединений в процессе эксплуатации.
• Все электрические соединения выполнены пайкой (сваркой), что предотвращает их нагрев, износ контактных соединений, минимизирует потери.
• Реактор не содержит жидкостей и легковоспламеняющихся материалов, не может быть источником пожара и взрывобезопасен. Реактор рассчитан на длительную безремонтную эксплуатацию.
• Наличие вертикальных и горизонтальных сквозных каналов между обмотками обеспечивает надежное естественное охлаждение реактора.
