Сгв 2 светильник – Светильник головной СГВ-2, СГВ-2.1 взрыврзащищённый

alexxlab | 21.04.2020 | 0 | Разное

СГВ-2 и СГВ-2.1

Назначение:

Светильник СГВ, выпускаемый в модификациях СГВ-2 и СГВ-2.1, предназначен для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы.

Область применения: Светильник предназначен для применения во взрывоопасных зонах помещений и наружных установок класса В-1, В-1а согласно гл. 7.3 ПУЭ.

Область применения: Светильник предназначен для применения во взрывоопасных зонах помещений и наружных установок класса В-1, В-1а согласно гл. 7.3 ПУЭ.

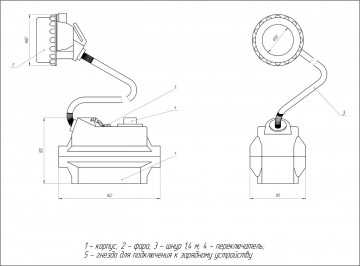

Устройство светильника:

Светильник СГВ состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким двухжильным шнуром. В корпусе блока аккумуляторной батареи размещена Ni-MH аккумуляторная батарея ёмкостью 10 А/ч; под крышкой блока расположен плавкий предохранитель для защиты электрических цепей светильника от токов короткого замыкания.

На крышке блока аккумуляторной батареи имеется переключатель для включения лампы светильника и выбора режимов ее работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А) и зарядное гнездо, через которое аккумуляторная батарея подключается к зарядному устройству. В отличие от СГВ-2 светильник СГВ-2.1 дополнительно имеет режим малого освещения, для чего в фаре установлена вторая лампа, закрытая светофильтром сине-зеленого цвета, а переключатель режимов работы имеет положение для ее включения. Корпусные детали блока аккумуляторной батареи, крышки и фары выполнены из ударопрочной пластмассы.

Взрывозащита светильника обеспечивается взрывонепроницаемостью сопряжения элементов фары и корпуса блока аккумуляторной батареи с крышкой и механической прочностью корпусных деталей.

Светильник комплектуется лямкой для закрепления фары на голове и тканевой сумкой, имеющей отделения для блока аккумуляторной батареи, фары и принадлежностей. Сумка имеет петли для закрепления на поясном ремне и ремень, на котором ее можно носить на плече.

Технические характеристики

Наименование параметра

Параметры изделий

СГВ-2

СГВ-2.1

Уровень и вид взрывозащиты

IExdIIBT5X

Тип применяемой батареи

Герметичная Ni-MH аккумуляторная батарея ёмкостью 10 А/ч

Герметичная Ni-MH аккумуляторная батарея ёмкостью 10 А/ч

Источник света:

  • двухнитевая лампа накаливания

рудничная

Р3,75-1+0,5

Р3,75-1+0,5

  • лампа накаливания

-

-

-

МН3,5-0,26

Световой поток, лм, не менее

26

24

Номинальное напряжение батареи, В

3,6

Продолжительность непрерывной работы, ч, не менее

daritan.ru

Светильник аварийный аккум.переносной СГВ-2 (РМРС)

Светильник аварийный аккумуляторный переносной СГВ-2 предназначен для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы.

Светильник СГВ-2 – складская позиция, и Вы легко сможете купить светильник аккумуляторный переносной у нас.

Производитель гарантирует соответствие светильника СГВ-2  требованиям при соблюдении требований безопасности, эксплуатации и хранения. Гарантийный срок службы светильника переносного 1 год.

Характеристики

Исполнение (маркировка взрывозащиты)

0Ex ia IIC T6 Ga X

Климатическое исполнение и категория размещения по ГОСТ 15150

У1.1, ОМ1.1

Температура окружающей среды, ⁰С

-45 ... +45

Степень защиты от внешних воздействий

IP54

Механическая прочность, Дж

светопропускающий элемент корпус

4

7

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

III

Материал корпуса

прессматериал

Источник света в рабочем режиме

светодиод

Источник света в аварийном режиме

светодиод

Световой поток, лм (рабочий режим)

рабочий режим

аварийный режим

60

22

Сила света максимальная, кд

2400

Угол распределения света, град

рабочий режим

аварийный режим

30

Источник питания

тип

емкость, А*ч

напряжение, В

Li-Po

6,6

3,7

Продолжительность непрерывной работы, ч

рабочий режим

аварийный режим

10

20

Масса, кг

1,5

Габаритные размеры

фара (D*H)

источник питания (L*B*H)

85*85

162*90*105

Срок службы, мес.

60

Гарантийный срок, мес

24

Зарядные устройства, рекомендованные к применению

БЗТ-02, БЗТ-1-02, ИЗУ

Конструкция

Светильник СГВ-2 состоит из корпуса с блоком аккумуляторной батареи и фары, соединенных между собой гибким шнуром. Для предупреждения возможности возникновения электрических разрядов корпус аккумуляторной батареи на весь период эксплуатации должен находиться в сумке из хлопчатобумажной ткани, имеющей отделения для блока аккумуляторной батареи, фары и принадлежностей, а также петли для закрепления на поясном ремне и плечевой ремень. Крепление фары на голову или головной убор осуществляется при помощи головных лямок. Корпусные детали выполнены из ударопрочного пластика. Светопропускающий элемент - из высокопрочного поликарбоната, толщиной 3 мм. Пылевлагозащита обеспечивается за счет применения резинового уплотнителя.

Включение/выключение светильника и выбор режима его работы (основной или аварийный) осуществляется переключателем, расположенным на крышке блока аккумуляторных батарей.

Зарядный узел расположен на крышке корпуса блока аккумуляторной батареи.



Светильник СГВ-2 устойчив к воздействиям внешней среды. Изделие применяется для помещений, в которых выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие взрывоопасные смеси.



Комплект поставки

В комплект поставки входят:

  • Светильник СГВ-2;
  • Сумка;
  • Лямка головная;
  • Ключ специальный;
  • Паспорт;
  • Паспорт батареи аккумулятора.



Срок службы

Срок службы не более 5 лет.

Требования безопасности и охраны окружающей среды

1. При использовании особых мер безопасности не требуется.

2. В процессе эксплуатации светильник взрыво-, пожаро-, химобезопасен.

3. Утилизация производится пользователем в соответствии с Федеральным Законом № 89 Ф3 «Об отходах производства и потребления».

Указания по эксплуатации.

1. Содержание входного контроля:

1.1. Необходимость входного контроля и количество изделий, подлежащих входному контролю, определяются заказчиком (потребителем).

1.2.  Произвести внешний осмотр Светильника СГВ-2.

1.3.  Проверка:

  • соответствия комплектации паспорта;
  • наличия этикетки;
  • признаков предельного состояния – трещины на корпусе, трещины или отсутствие стекла.

1.4. Эксплуатация светильника СГВ-2 с признаками предельного состояния ЗАПРЕЩЕНА.

4. Использование светильника по назначению.

4.1. Использование светильника СГВ-2 изделия не по прямому назначению ЗАПРЕЩЕНО.

4.2. Светильник СГВ-2  оборудован ремнем для более удобного использования. Необходимо закрепить изделие и включить.

4.3. Светильник СГВ-2 готов к использованию.

5. Транспортирование и хранение.

Условия хранения переносного аккумуляторного светильника СГВ-2 по ГОСТ 15150: при температуре воздуха в хранилище от +1°С до +40°С и относительной влажности до 80% (при температуре +25°С).

Условия транспортировки: по климату – 4(Ж2) по ГОСТ 15150.

planeta-sos.com

СГВ-2. Светильник шахтный взрывозащищенный СГВ-2.



Светильник шахтный взрывозащищенный СГВ-2





Цена на светильник СГВ-2 взрывозащищенный с НДС





КОНСТРУКЦИЯ:



Светильник СГВ-2 состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким двухжильным шнуром.



В корпусе блока аккумуляторной батареи размещены три герметичных никель-кадмиевых аккумулятора, соединенных перемычками; под крышкой блока расположен плавкий предохранитель для защиты электрических цепей светильника от токов короткого замыкания.



На крышке блока аккумуляторной батареи имеется переключатель для включения лампы светильника и выбора режимов ее работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А) и зарядное гнездо, через которое аккумуляторная батарея подключается к зарядному устройству.



Светильник СГВ-2 комплектуется лямкой для закрепления фары на голове и тканевой сумкой, имеющей отделения для блока аккумуляторной батареи, фары и принадлежностей.



Сумка имеет петли для закрепления на поясном ремне и ремень, на котором ее можно носить на плече.



ОБЛАСТЬ ПРИМЕНЕНИЯ:



Светильник СГВ-2 предназначен для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы.



Светильник применяется во взрывоопасных зонах помещений и наружных установок класса В-1, В-1а согласно гл. 7.3 ПУЭ.



Светильники СГВ-2 изготовляются для нужд народного хозяйства и для поставок на экспорт.



Условия эксплуатации:



Температура окружающей среды от – (18+2) до (33+2)°С.



Относительная влажность окружающего воздуха до (98+2)% при температуре (35+2)°С.



Светильник СГВ-2 является виброустойчивым в условиях вибрации с диапазоном частот от 9,5 до 35 Гц с максимальным ускорением 5 м/с2.



Требования техники безопасности по ГОСТ 22782.0-81, ГОСТ 22782.6-81, "Правилам устройства электроустановок".



Аксессуары:



– зарядное устройство к СГВ-2

Смотрите также близкие аналоги Светильник Фара ФР-ВС М Экотон-5 (с з.у.) взрывозащищенный







Светильники СГВ-2 являются нашей складской позицией (постоянное наличие на складе).
По вопросам стоимости и заказа звоните: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17
Ждем Ваших заказов!!!







zao-tehnolog.ru

Светильник головной аккумуляторный: СГВ-2, СГВ-2.1

Светильник СГВ, выпускаемый в модификациях СГВ-2 и СГВ-2.1, предназначен для индивидуального освещения рабочего места и затемненных участков пути при следовании к месту работы.

Область применения: Светильник предназначен для применения во взрывоопасных зонах помещений и наружных установок класса В-1, В-1а согласно гл. 7.3 ПУЭ.

Устройство светильника: Светильник СГВ состоит из блока аккумуляторной батареи с крышкой и фары, соединенных между собой гибким двухжильным шнуром. В корпусе блока аккумуляторной батареи размещены три герметичных никель-кадмиевых аккумулятора, соединенных перемычками; под крышкой блока расположен плавкий предохранитель для защиты электрических цепей светильника от токов короткого замыкания.

На крышке блока аккумуляторной батареи имеется переключатель для включения лампы светильника и выбора режимов ее работы: рабочего (ток лампы 1А) или аварийного (ток лампы 0,5А) и зарядное гнездо, через которое аккумуляторная батарея подключается к зарядному устройству. В отличие от СГВ-2 светильник СГВ-2.1 дополнительно имеет режим малого освещения, для чего в фаре установлена вторая лампа, закрытая светофильтром сине-зеленого цвета, а переключатель режимов работы имеет положение для ее включения. Корпусные детали блока аккумуляторной батареи, крышки и фары выполнены из ударопрочной пластмассы.

Взрывозащита светильника обеспечивается взрывонепроницаемостью сопряжения элементов фары и корпуса блока аккумуляторной батареи с крышкой и механической прочностью корпусных деталей.

Светильник комплектуется лямкой для закрепления фары на голове и тканевой сумкой, имеющей отделения для блока аккумуляторной батареи, фары и принадлежностей. Сумка имеет петли для закрепления на поясном ремне и ремень, на котором ее можно носить на плече.

Наименование параметра

Параметры изделий



СГВ-2

СГВ-2.1

Уровень и вид взрывозащиты

IExdIIBT5X

Герметичная никель-кадмиевая

аккумуляторная батарея

3НКГК-11Д или

3КCSL 11,

3НКГК-13Д,

3КCSL 13



3НКГК-13Д

или

3КCSL 13

3НКГК-11Д или

3КCSL 11,

3НКГК-13Д,

3КCSL 13



3НКГК-13Д или

3КCSL 13

Источник света:

·       двухнитевая лампа накаливания

рудничная



Р3,75-1+0,5



Р3,75-1,18+0,5



Р3,75-1,3+0,5



Р3,75-1+0,5



Р3,75-1,18+0,5



Р3,75-1,3+0,5

·       лампа накаливания

-

-

-

МН3,5-0,26

Световой поток, лм, не менее

24

30

32,5

22

27

29

Номинальное напряжение батареи, В

3,6

Продолжительность непрерывной

работы, ч, не менее



10

Масса, кг, не более

3,3

3,7

Габаpитные размеры, мм, не более

275х110х195

promsouz.com

Фонарь СГВ-2 (Средства индивидуальной защиты)

Данный светильник выпускается в модификациях СГВ 2 и СГВ 2.1 (Средства индивидуальной защиты), применяется в качестве источника индивидуального освещения рабочего места и затемненных участков пути. Светильник может употребляться во взрывоопасных зонах помещений и наружных установок класса В-1, В-1а согласно гл. 7.3 ПУЭ.

Корпусные детали светильника выполнены из ударопрочной пластмассы, что способствует его взрывозащите. Также взрывобезопасность достигается взрывонепроницаемостью соединения элементов фары, корпуса аккумуляторной батареи и крышки.

Фонарь СГВ 2 состоит из корпуса и аккумуляторной батареи, к которым крепится крышка. Крышка соединена с фарой гибким двухжильным шнуром. Внутри аккумуляторной батареи находятся три герметичных никель-кадмиевых аккумулятора, соединенных перемычками. Под крышкой корпуса батареи находится плавкий предохранитель, предназначенный для защиты электрических цепей от токов короткого замыкания.

На крышке блока аккумуляторной батареи расположен зарядный узел, через который аккумуляторная батарея подключается к зарядному устройству и переключатель. Переключатель предназначен для включения лампы светильника, а также переключения режимов ее работы: рабочего (напряжение 1А) или аварийного (напряжение 0,5А).

Фонарь головной СГВ-2.1, в отличие от светильника СГВ-2, дополнительно оснащен режимом малого освещения. Для этого в фаре установлена ещё одна лампа, которая закрыта светофильтром сине-зеленого цвета и включается переключателем режимов работы.

Светильник шахтный головной аккумуляторный СГВ снабжён лямкой для закрепления фары на голове, а также тканевой сумкой с отделением для фары, блока аккумуляторной батареи и принадлежностей. Сумка крепится на поясном ремне при помощи специальных петель. В комплекте есть также ремень для ношения сумки на плече.

radekk.ru
