5 идей как сделать шаблон для фрезера
Самодельные приспособления облегчают работу с ручным и электроинструментом. Сегодня рассмотрим несколько интересных идей, как сделать своими руками шаблоны для фрезера.
Содержание
- 1 Универсальный шаблон для фрезера со сменными насадками
- 1.
1 Основные этапы работ
- 1.2 Видео
- 1.
- 2 Простой копировальный шаблон для ручного фрезера
- 2.1 Изготовление шаблона
- 2.2 Как пользоваться самоделкой
- 2.3 Видео: шаблон для фрезера по дереву
- 3 Регулируемый шаблон для фрезера для выборки пазов
- 3.1 Основные этапы работ
- 3.2 Видео: шаблон для фрезера своими руками
- 4 Самодельная оснастка-шаблон для фрезера
- 4.1 Основные этапы работ
- 4.2 Видео: как сделать шаблон для ручного фрезера
- 5 Шаблон для фрезера для врезки петель
- 5.1 Основные этапы работ
- 5.2 Видео
Универсальный шаблон для фрезера со сменными насадками
В данном обзоре мы рассмотрим идею от автора YouTube канала Wood Products — будем делать своими руками универсальный шаблон для работы с фрезером.
Читайте также: Как сделать реноватор из УШМ 4 идеиС помощью самодельного приспособления очень удобно фрезеровать углы заготовок, придавая им ту или иную форму.
Например, вместо острого угла на обрабатываемых заготовках можно сделать закругленный или притупленный угол.
Таким образом, самодельный универсальный шаблон пригодится тем мастерам, которые работают с деревом и изготавливают из него различные элементы декора или домашнюю мебель.
Основные этапы работ
Самодельное приспособление представляет собой небольшой шаблон из фанеры, к которому крепятся сменные насадки, «заточенные» под конкретную форму угла.
Читайте также: Чего не хватает маленькой УШМ: доработка своими рукамиПервым делом мастер вырезал две заготовки из фанеры, и склеил их друг с другом, как показано на фото ниже.
После этого в передней части шаблона необходимо будет просверлить три крепежных отверстия для крепления сменных насадок. Запрессовываем в них гайки.
Читайте также: Делаем сами: универсальный разметочный инструментДалее необходимо будет изготовить сменные насадки.
В них также надо просверлить по три отверстия, чтобы с помощью винтов можно было прикрепить к шаблону.
Читайте также: Полезное приспособление для дрели из мебельной направляющейДополнительно надо изготовить два упора из фанеры, и прикрутить их по краям шаблона. Также высверливаем отверстия под пальцы, чтобы шаблон удобно было удерживать руками.
Видео
Подробнее о том, как сделать универсальный шаблон для фрезера, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
Making a universal corner template 10N in 1 — How to make perfect cutting board edgesПростой копировальный шаблон для ручного фрезера
Используя самодельный копировальный шаблон, очень удобно делать радиусные закругления на деревянных заготовках. Эти операции выполняются с помощью ручного фрезера.
Самоделка пригодится мастерам, которые занимаются изготовлением мебели для дома или изделий из дерева.
Для изготовления копировального шаблона потребуется только фанера толщиной 20 мм. То есть затрат по материалам — практически никаких!
Изготовление шаблона
В первую очередь необходимо отпилить заготовку из фанеры нужного размера. С помощью фрезера на противоположных углах заготовки нужно сделать два радиусных закругления.
По центру заготовки надо просверлить отверстие. Для этого мастер использует коронку по дереву.
После этого необходимо будет отпилить четыре одинаковых брусочка из фанеры или дерева, и приклеить их к основной детали, как показано на фото ниже. Копировальный шаблон готов.
Как пользоваться самоделкой
Прикладываем шаблон к заготовке, и карандашом отмечаем радиус. Потом обрезаем его лобзиком.
Снова прикладываем копировальный шаблон на своем место, и фиксируем его при помощи струбцины.
После этого ручным фрезером формируем закругление. Фрезу с упорным подшипником нужно вести по контуру шаблона.
Видео: шаблон для фрезера по дереву
Подробнее о том, как изготовить простой копировальный шаблон для ручного фрезера, можно посмотреть на видео. Данной идеей поделился автор YouTube канала Gonzalo Ré.

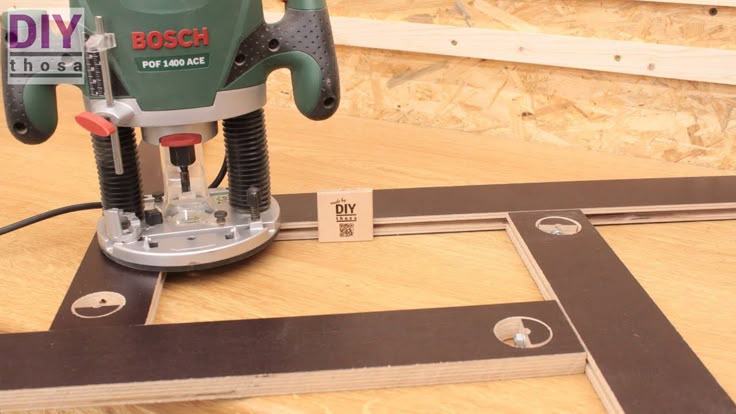

Регулируемый шаблон для фрезера для выборки пазов
Если в заготовке нужно выбрать паз нужной ширины, это можно сделать при помощи ручного фрезера.
Чтобы облегчить себе задачу, рекомендуем воспользоваться самодельным регулируемым шаблоном. Для изготовления данного шаблона потребуются:
- две планки OSB;
- два отрезка фанеры;
- две деревянных рейки.
Для соединения деталей шаблона также нужны будут саморезы, два болта и две барашковых гайки.
Первым делом из листа фанеры и OSB необходимо будет отрезать заготовки нужного размера. Также отпиливаем деревянные рейки подходящей длины.
Основные этапы работ
На следующем этапе вооружаемся шуруповертом (или дрелью) и саморезами, и прикручиваем деревянные рейки к полосам OSB.
Далее сверлим отверстия в заготовках из фанеры, и прикручиваем их к одной из получившихся деталей.
Сверлим отверстия под болты по краям второй детали, после чего размечаем и выбираем паз в заготовках из фанеры. Таким образом, вторая деталь будет у нас регулируемой.
Собираем все детали вместе, и затем фиксируем подвижную часть с помощью барашковых гаек. Приспособа готова.
Видео: шаблон для фрезера своими руками
Подробно о том, как изготовить регулируемый кондуктор для выборки пазов ручным фрезером, а также, как работает данная приспособа, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Дачный умелец».
ТАКОГО ТЫ ЕЩЕ НЕ ВИДЕЛ! Простая и полезная самоделка из обрезков фанеры!!!Самодельная оснастка-шаблон для фрезера
В данном обзоре автор показывает процесс изготовления оснастки для ручного фрезера. По сути, самоделка представляет собой копировальный шаблон для фрезерования.
Для изготовления оснастки автор использует фанеру. Также потребуются метизы и куски круглой стальной трубки.
Первым делом необходимо напилить заготовки нужной ширины и длины. Размеры — произвольные, в зависимости от размеров фрезера и выполняемых задач.
Основные этапы работ
На следующем этапе автор делает разметку и сверлит в заготовках отверстия. Также необходимо срезать острые углы, закруглив края. Коронкой вырезаем «посадочное место» под фрезер.
Когда все детали для нашей оснастки готовы, можно приступать непосредственно к сборке приспособления.
Детали соединяем между собой на саморезы. Подвижные элементы конструкции соединяются шарнирно при помощи круглых металлических трубок или стальных прутков.
Далее нужно изготовить крепления с направляющей, по которой будет перемещаться шаблон с фрезером. По краям площадки крепим еще две направляющие, к которым крепится основная направляющая.
После этого крепим к основной направляющей ранее изготовленный шаблон. Устанавливаем фрезер и параллельно ему — металлический стержень, который будет копировать контуры заготовки.
Видео: как сделать шаблон для ручного фрезера
Подробно о том, как изготовить оснастку-шаблон для ручного фрезера, можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Gökmen ALTUNTAŞ.
Шаблон для фрезера для врезки петель
В данном обзоре автор рассказывает, как можно изготовить простой шаблон для врезки мебельных петель диаметром 35 миллиметров. Шаблон предназначен для ручного фрезера с установленной фрезой диаметром 10 миллиметров.
В самом фрезере имеется платформа с копировальной втулкой. Диаметр внешний копировальной втулки — 16 миллиметров. То есть, разница между фрезой и втулкой получается 6 миллиметров.
Первым делом необходимо отрезать заготовку длиной 200 миллиметров и шириной 120 миллиметров. Также для изготовления шаблона потребуется упор, изготовленный из фанеры.
Прикручиваем упор из фанеры к дощечке. После этого надо будет просверлить по центру заготовки сквозное отверстие под копировальную втулку фрезера.
При этом отверстие должно быть на 6 миллиметров больше, чем диаметр мебельной петли. То есть, в данном случае нам необходимо будет просверлить отверстие диаметром 41 мм.
Основные этапы работ
Самая большая сложность заключается в том, чтобы точно вырезать в заготовке окружность диаметром 41 мм. Автор использует для этого простейший самодельный циркуль для фрезера.
Последовательность действий следующая: сначала нужно будет прикрутить боковой упор, потом точно размечаем центр отверстия и вырезаем его с помощью самодельного циркуля и фрезера.
Делаем разметку и сверлим заготовке сквозное отверстие сверлом диаметром 1,5 мм. Таким образом, мы получили центровочное отверстие. Дальше вырезаем уже отверстие фрезером.
Обратите внимание, что автор специально отрезал заготовку длиной 200 мм, чтобы до центра было ровно 100 мм.
Таким образом можно не размечать фасады под петли, а сразу совмещать с углом дверцы, фиксировать и вырезать отверстие под мебельную петлю.
Видео
Подробно о том, как своими руками изготовить самодельный шаблон для врезки мебельных петель, смотрите этом видео.
