5 идей как сделать шаблон для фрезера

Самодельные приспособления облегчают работу с ручным и электроинструментом. Сегодня рассмотрим несколько интересных идей, как сделать своими руками шаблоны для фрезера.

Содержание

Универсальный шаблон для фрезера со сменными насадками

В данном обзоре мы рассмотрим идею от автора YouTube канала Wood Products — будем делать своими руками универсальный шаблон для работы с фрезером.

С помощью самодельного приспособления очень удобно фрезеровать углы заготовок, придавая им ту или иную форму.

Например, вместо острого угла на обрабатываемых заготовках можно сделать закругленный или притупленный угол.

Таким образом, самодельный универсальный шаблон пригодится тем мастерам, которые работают с деревом и изготавливают из него различные элементы декора или домашнюю мебель.

Основные этапы работ

Самодельное приспособление представляет собой небольшой шаблон из фанеры, к которому крепятся сменные насадки, «заточенные» под конкретную форму угла.

Сначала мы изготовим сам шаблон, а потом займемся изготовлением сменных насадок. Размеры приспособления — на ваше усмотрение.

Первым делом мастер вырезал две заготовки из фанеры, и склеил их друг с другом, как показано на фото ниже.

После этого в передней части шаблона необходимо будет просверлить три крепежных отверстия для крепления сменных насадок. Запрессовываем в них гайки.

Далее необходимо будет изготовить сменные насадки.

В них также надо просверлить по три отверстия, чтобы с помощью винтов можно было прикрепить к шаблону.

Дополнительно надо изготовить два упора из фанеры, и прикрутить их по краям шаблона. Также высверливаем отверстия под пальцы, чтобы шаблон удобно было удерживать руками.

Видео

Подробнее о том, как сделать универсальный шаблон для фрезера, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Making a universal corner template 10N in 1 — How to make perfect cutting board edges

Простой копировальный шаблон для ручного фрезера

Используя самодельный копировальный шаблон, очень удобно делать радиусные закругления на деревянных заготовках. Эти операции выполняются с помощью ручного фрезера.

Самоделка пригодится мастерам, которые занимаются изготовлением мебели для дома или изделий из дерева.

Для изготовления копировального шаблона потребуется только фанера толщиной 20 мм. То есть затрат по материалам — практически никаких!

Изготовление шаблона

В первую очередь необходимо отпилить заготовку из фанеры нужного размера. С помощью фрезера на противоположных углах заготовки нужно сделать два радиусных закругления.

По центру заготовки надо просверлить отверстие. Для этого мастер использует коронку по дереву.

После этого необходимо будет отпилить четыре одинаковых брусочка из фанеры или дерева, и приклеить их к основной детали, как показано на фото ниже. Копировальный шаблон готов.

Как пользоваться самоделкой

Прикладываем шаблон к заготовке, и карандашом отмечаем радиус. Потом обрезаем его лобзиком.

Снова прикладываем копировальный шаблон на своем место, и фиксируем его при помощи струбцины.

После этого ручным фрезером формируем закругление. Фрезу с упорным подшипником нужно вести по контуру шаблона.

Видео: шаблон для фрезера по дереву

Подробнее о том, как изготовить простой копировальный шаблон для ручного фрезера, можно посмотреть на видео. Данной идеей поделился автор YouTube канала Gonzalo Ré.

ASOMBROSA IDEA guia COPIADORA para FRESADORA [PLANTILLA para ROUTER] | ROUTER JIG

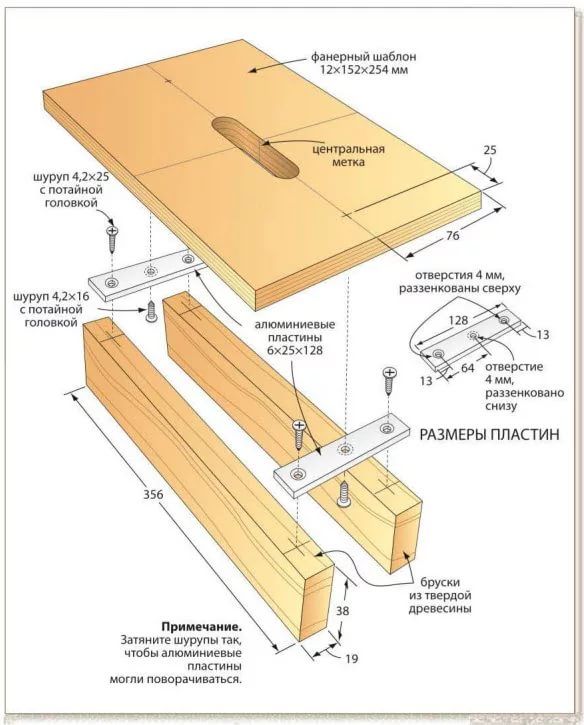

Регулируемый шаблон для фрезера для выборки пазов

Если в заготовке нужно выбрать паз нужной ширины, это можно сделать при помощи ручного фрезера.

Чтобы облегчить себе задачу, рекомендуем воспользоваться самодельным регулируемым шаблоном. Для изготовления данного шаблона потребуются:

две планки OSB;
два отрезка фанеры;
две деревянных рейки.

Для соединения деталей шаблона также нужны будут саморезы, два болта и две барашковых гайки.

Первым делом из листа фанеры и OSB необходимо будет отрезать заготовки нужного размера. Также отпиливаем деревянные рейки подходящей длины.

Основные этапы работ

На следующем этапе вооружаемся шуруповертом (или дрелью) и саморезами, и прикручиваем деревянные рейки к полосам OSB.

Далее сверлим отверстия в заготовках из фанеры, и прикручиваем их к одной из получившихся деталей.

Сверлим отверстия под болты по краям второй детали, после чего размечаем и выбираем паз в заготовках из фанеры. Таким образом, вторая деталь будет у нас регулируемой.

Собираем все детали вместе, и затем фиксируем подвижную часть с помощью барашковых гаек. Приспособа готова.

Видео: шаблон для фрезера своими руками

Подробно о том, как изготовить регулируемый кондуктор для выборки пазов ручным фрезером, а также, как работает данная приспособа, можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала «Дачный умелец».

ТАКОГО ТЫ ЕЩЕ НЕ ВИДЕЛ! Простая и полезная самоделка из обрезков фанеры!!!

Самодельная оснастка-шаблон для фрезера

В данном обзоре автор показывает процесс изготовления оснастки для ручного фрезера. По сути, самоделка представляет собой копировальный шаблон для фрезерования.

Для изготовления оснастки автор использует фанеру. Также потребуются метизы и куски круглой стальной трубки.

Первым делом необходимо напилить заготовки нужной ширины и длины. Размеры — произвольные, в зависимости от размеров фрезера и выполняемых задач.

Основные этапы работ

На следующем этапе автор делает разметку и сверлит в заготовках отверстия. Также необходимо срезать острые углы, закруглив края. Коронкой вырезаем «посадочное место» под фрезер.

Когда все детали для нашей оснастки готовы, можно приступать непосредственно к сборке приспособления.

Детали соединяем между собой на саморезы. Подвижные элементы конструкции соединяются шарнирно при помощи круглых металлических трубок или стальных прутков.

Далее нужно изготовить крепления с направляющей, по которой будет перемещаться шаблон с фрезером. По краям площадки крепим еще две направляющие, к которым крепится основная направляющая.

После этого крепим к основной направляющей ранее изготовленный шаблон. Устанавливаем фрезер и параллельно ему — металлический стержень, который будет копировать контуры заготовки.

Видео: как сделать шаблон для ручного фрезера

Подробно о том, как изготовить оснастку-шаблон для ручного фрезера, можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Gökmen ALTUNTAŞ.

Amazing Woodworking Tool // Router Copy Carver — Duplicator

Шаблон для фрезера для врезки петель

В данном обзоре автор рассказывает, как можно изготовить простой шаблон для врезки мебельных петель диаметром 35 миллиметров. Шаблон предназначен для ручного фрезера с установленной фрезой диаметром 10 миллиметров.

В самом фрезере имеется платформа с копировальной втулкой. Диаметр внешний копировальной втулки — 16 миллиметров. То есть, разница между фрезой и втулкой получается 6 миллиметров.

Первым делом необходимо отрезать заготовку длиной 200 миллиметров и шириной 120 миллиметров. Также для изготовления шаблона потребуется упор, изготовленный из фанеры.

Прикручиваем упор из фанеры к дощечке. После этого надо будет просверлить по центру заготовки сквозное отверстие под копировальную втулку фрезера.

При этом отверстие должно быть на 6 миллиметров больше, чем диаметр мебельной петли. То есть, в данном случае нам необходимо будет просверлить отверстие диаметром 41 мм.

Основные этапы работ

Самая большая сложность заключается в том, чтобы точно вырезать в заготовке окружность диаметром 41 мм. Автор использует для этого простейший самодельный циркуль для фрезера.

Последовательность действий следующая: сначала нужно будет прикрутить боковой упор, потом точно размечаем центр отверстия и вырезаем его с помощью самодельного циркуля и фрезера.

Делаем разметку и сверлим заготовке сквозное отверстие сверлом диаметром 1,5 мм. Таким образом, мы получили центровочное отверстие. Дальше вырезаем уже отверстие фрезером.

Обратите внимание, что автор специально отрезал заготовку длиной 200 мм, чтобы до центра было ровно 100 мм.

Таким образом можно не размечать фасады под петли, а сразу совмещать с углом дверцы, фиксировать и вырезать отверстие под мебельную петлю.

Видео

Подробно о том, как своими руками изготовить самодельный шаблон для врезки мебельных петель, смотрите этом видео.

Простейший кондуктор для мебельной петли !

Андрей Васильев

Задать вопрос

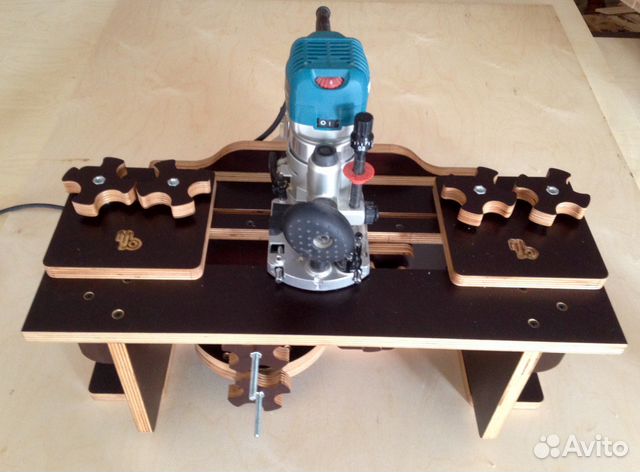

Как сделать шаблоны для резьбы по дереву фрезером

Содержание

1 Как сделать шаблон для фрезера
- 1.1 Гибкий шаблон для фрезерования
- 1.2 Шаблон для фрезера «ласточкин хвост»

Довольно много людей, занимающихся в настоящее время работой с деревом, мечтает приобрести заводское совершенное приспособление к фрезеру для нарезки шипов или так называемый шаблон. Оно как нельзя кстати подходит для нарезки соединений типа «ласточкин хвост» или шипов прямой формы. Лекала для фрезерования выручат в том случае, если вам необходимо выполнить большое количество деталей за небольшой срок. Очень часто производитель комплектует свою продукцию необходимыми приспособлениями для облегчения работы. Однако это условие не всегда выполняется, если вы покупаете продукцию производителя в низшей ценовой категории. Поэтому деревообработчик зачастую сам мастерит нужный элемент в гаражных условиях. Тем более выполнить это в современных условиях несложно. Часто для изготовления шаблона не требуется никакого чертежа, все необходимые манипуляции можно выполнить с помощью фигурной линейки и карандаша. Потратив немного времени на изготовление шаблона, вы значительно сэкономите его в будущем при рутинной вырезке форм.

В качестве лекала для фрезера подойдет твердый оргалит толщиной 6 мм либо листы МДФ толщиной 12 мм. Преимущество этих материалов заключается в их легкой обработке, по сравнению с древесными листами. Единственный их недостаток состоит в том, что углы материала и сложные контуры легко сминаются и теряют форму при падении или ударе. Для изготовления высококачественного долговечного шаблона необходима березовая фанера. Недостаток этого материала заключается в более высокой цене.
Лекало делается в масштабе 1:1 к детали. Сначала просверливаются отверстия для выпиловки шаблона, затем с помощью лобзика по контуру вырезается шаблон. Отступ от линии обреза около 1 мм. Края образца шлифуются абразивом. Таким способом вырезается нужное количество шаблонов. Фиксация шаблона на рабочем материале осуществляется с помощью двухстороннего скотча. Упрощение работы возможно с помощью вставки в цангу станка фрезы с подшипником, который будет скатываться по краю трафарета.

Гибкий шаблон для фрезерования

Гибкий шаблон представляет собой полосу из гибкого материала (как правило, это резина или пластик), которая крепится на рабочую поверхность с помощью саморезов. Для изготовления гибкого лекала для фрезерования вам понадобится стальная полоса 25х3 мм. Сзади к полосе необходимо прикрутить уголки для крепления к заготовке. Можно использовать мотоциклетную цепь, предварительно разделив ее на сегменты и закрепив сверху через проставки с помощью струбцин. Подошва должна быть круглой, выступание за основной диаметр должно быть не более двух-трех сантиметров. На рынке материалов для фрезеровки довольно популярной продукцией являются лекала от фирмы СМТ. Применяются такие шаблоны для фрезеровки на ручном фрезере концевыми фрезами или же для работы на стационарном ручном станке с ручной подачей. Чем меньше сечение вашего шаблона, тем меньший будет радиус его изгиба.

Шаблон для фрезера «ласточкин хвост»

Сам шаблон получил название «гребенки» или шипорезки, так как по форме очень напоминает данный элемент женского гардероба. Лекало необходимо изготавливать из алюминия, потребуется полоса толщиной 6 мм. Глубина прорези листа будет составлять 26 мм, ширина «гребня» 18 мм, расстояние между гребнями 18 мм. Шириной алюминиевая пластина может быть от 140 мм и больше. Данный параметр будет зависеть от типа вашего фрезера. Для этой конструкции параметры фрезок будут следующие: D=12,7; B=12,7; угол = 14 градусов. Как в проточке, так и в перемычке должны быть идеальные радиусы скругления. Кольцо насадки на фрезер должно иметь внешний диаметр 16 или 17 мм, толщина его должна быть на 1 мм меньше толщины гребенки.
Гребенка должна закрепляться к столу на уголках, которые могут свободно перемещаться вверх-вниз. Данное свойство нужно для настройки шаблона на толщину детали. В этой конструкции имеются регулировочные кольца для точной установки заготовок. Спереди и сверху шаблона для фрезеровки имеются два упора, разнесенные по расстоянию друг с другом для того, чтобы при работе происходило точное совпадение зубцов заготовки. Для фиксирования детали применяются эксцентрики, которые давят на подпружиненную металлическую пластинку, имеющую сзади болт для регулировки толщины детали. При подготовке к работе деталь необходимо вставить и зафиксировать в упор, далее зажать эксцентриком. После этого можете спокойно производить ее фрезеровку.
Конечно, на сегодняшний день проще всего заплатить и докупить нужные шаблоны для полноценной работы. Однако если вас не устраивает заводское изготовление, вы любите мастерить своими руками, то вам доставит удовольствие работать по собственноручно изготовленным лекалам.

Создание и использование шаблонов маршрутизаторов | Лесник

Автор: Тед Рейф

Когда дело доходит до изготовления деталей необычной или одинаковой формы для ваших проектов, фрезер и шаблон помогут вам получить высококачественные результаты.

Значение фрезера в мастерской трудно переоценить. Часто задачи, которые вы можете выполнить за считанные секунды с помощью маршрутизатора, заняли бы гораздо больше времени с помощью любого другого инструмента. И один из способов получить максимальную отдачу от вашего маршрутизатора — использовать его для изготовления идеальных дубликатов или сопряженных частей для проекта. Обычно это предполагает работу с шаблоном.

Возможно, вы уже знакомы с идеей фрезерования по шаблону с помощью приспособления типа «ласточкин хвост». В этом приложении фрезер, оснащенный направляющей втулкой, следует за пальцами шаблона типа «ласточкин хвост», чтобы за считанные минуты вырезать точно расположенные плотно прилегающие «ласточкины хвосты». Эта же концепция открывает множество возможностей для создания сочетающихся вкладок. Как только вы научитесь делать детали, плотно прилегающие соединения или сшивать свои собственные шаблоны и выберете правильную фрезу для поставленной задачи, ограничений почти не останется.

ВЫБОР МАРШРУТИЗАТОРА. Скорее всего, у вас уже есть по крайней мере один из наиболее распространенных битов маршрутизации шаблона. Наконечник для обрезки заподлицо, как показано на фотографии выше, является идеальным выбором для шаблонов, предназначенных для размещения под заготовкой. С подшипником на конце, примыкающим к шаблону, фреза заподлицо выравнивает край заготовки, чтобы соответствовать.

Эта же комбинация работает и в таблице маршрутизатора. Только на фрезерном столе вы можете расположить шаблон поверх заготовки, а не снизу. Хорошим примером этого является прокладка соответствующих верхних направляющих для дверей шкафа «надгробие».

Но в некоторых случаях при использовании шаблона с ручным фрезером вам необходимо прикрепить шаблон к верхней части заготовки. Для этой ситуации у вас есть несколько вариантов. Обычно я обращаюсь к шаблонному биту, также показанному на фото выше.

Часто ошибочно называемая насадкой для обрезки заподлицо, насадка с рисунком опирается на хвостовик насадки, а не на ее кончик. Это позволяет закрепить шаблон поверх заготовки и прижать их к верстаку для фрезерования формы. И биты шаблонного стиля не ограничиваются прямыми фрезами. Показанная ниже фреза для фрезерования чаши представляет собой просто другой профиль с подшипником на хвостовике по шаблону.

НАПРАВЛЯЮЩИЕ ВТУЛКИ. Другим способом фрезерования шаблона сверху заготовки является использование направляющей втулки. Втулка фиксируется в отверстии в опорной плите фрезера по шаблону. Втулки доступны в нескольких диаметрах, поэтому с ними можно использовать различные фрезы. (Вы можете увидеть пример направляющей втулки в наборе вкладышей фрезера, показанном в рамке ниже.)

При использовании направляющей втулки следует помнить, что она создает смещение между шаблоном и заготовкой. Это означает, что вам нужно будет учитывать расстояние от края втулки до режущей кромки сверла в вашем шаблоне.

ИЗГОТОВЛЕНИЕ ШАБЛОНОВ . Имея в виду дизайн и правильную часть, все, что остается, это сделать шаблон. Существуют коммерческие шаблоны для всех видов задач и шаблонов. Но стоит потратить время на то, чтобы научиться делать свои собственные, не только для экономии денег, но и для размещения дизайнов ваших собственных проектов. И это не сложно освоить.

МДФ. Шаблоны могут быть изготовлены из различных материалов. МДФ — легко доступный вариант, и обычно это мой первый выбор.

Причина, по которой я предпочитаю МДФ, заключается в том, что он идеально плоский и его очень легко обрабатывать напильником и наждачной бумагой. Шаблон, который я использую для изготовления изогнутых направляющих для дверей шкафа, показанный на фотографии выше, является хорошим примером. Чтобы сделать это, я просто вычертил кривую с помощью циркуля, вырезал форму на ленточной пиле и сгладил кривую сначала напильником, а затем простой шлифовальной полосой, изготовленной в магазине, как показано ниже.

ДРУГИЕ ОПЦИИ. ДВП — еще один широко используемый материал. Иногда я использую акрил, особенно в тех случаях, когда мне нужно видеть большую часть заготовки, чтобы сориентировать шаблон по структуре дерева.

С другой стороны, шаблон может быть таким же простым, как небольшие кусочки твердой древесины, соединенные шурупами. Это простая техника изготовления шаблона прямоугольной формы. Все, что вам нужно сделать, это совместить части вместе, чтобы сформировать шаблон с внутренними размерами, равными желаемому размеру, и скрепить их вместе.

Проявив немного воображения, вы можете сделать шаблон практически любой формы, необходимой для ваших проектов. Каким бы ни было приложение, вы обнаружите, что обучение созданию и использованию шаблонов с маршрутизатором гарантирует первоклассные результаты.

Один из моих любимых способов оживить проект — добавить декоративную вставку из контрастного дерева. Специальная направляющая втулка со съемной втулкой упрощает эту операцию. Установив втулку, вы можете вырезать и углубление, и вставку, используя один шаблон.

ФРЕЗЕРОВАНИЕ УГЛУБЛЕНИЯ. После выбора шаблона для вашего дизайна начните с размещения шаблона на заготовке и закрепления его двусторонним скотчем. Затем, с втулкой на втулке, просто профрезеруйте контур углубления и оставшуюся часть отходов, следуя шаблону. При необходимости подровняйте углы стамеской.

ВСТАВКА. Теперь вы можете прикрепить шаблон к материалу, выбранному для вкладыша. После удаления втулки просто отфрезеруйте контур вставки и поднимите фрезер. Освободите вкладыш от доски, распилив деталь на ленточной пиле. Немного потренировавшись, вы сможете быстро сделать идеальные вкладки.

Создание дополнительного шаблона маршрутизации

Практическое руководство

Двухэтапный процесс создания шаблона Брюса Итона является ключом к идеальному совпадению.

Брюс Итон, Бен Страно 24 июня 2022 г.

Видео Бена Страно

Создание шаблона, идеально дополняющего обрабатываемую деталь, намного сложнее, чем вы думаете. Многоэтапный процесс Брюса Итона дает отличные результаты. Сначала сделайте промежуточный шаблон, а затем используйте его для создания окончательного шаблона, который будет основой саней.

Шаг 1:

Создание дубликата детали для соответствия

Для начала вам нужно создать промежуточный шаблон, который идеально соответствует вашему основному изделию. Обведите деталь на куске МДФ, ленточной пилой близко к линии, а затем используйте верхнюю часть для фрезерования заготовки.

Шаг 2: Профрезеруйте шпунт перед фрезерованием по шаблону Затем с помощью фрезы профрезеруйте шпунт шириной 1/2 дюйма вдоль изогнутого края промежуточного шаблона.

Затем с помощью фрезы для обрезки заподлицо отрежьте язычок шпунта. Теперь край промежуточного шаблона ровно на ½ дюйма меньше, чем ваш основной кусок.

Шаг 3: Изготовьте окончательный шаблон

Чтобы сделать окончательный шаблон, прикрепите промежуточный шаблон к заготовке из МДФ. Используя 1⁄2-дюйм. бит шаблона, пропахать криволинейную канавку в бланке. Поскольку диаметр фрезы соответствует диаметру, который вы удалили из промежуточного шаблона, внешняя стенка этой канавки будет соответствовать изгибу столешницы.

Шаг 4: Доведите окончательный шаблон до размера

Отпилите внутреннюю часть заготовки, затем обрежьте заподлицо оставшийся язычок, чтобы сформировать окончательный шаблон. Превратите этот шаблон в салазки, прикрепив упор, два концевых упора и два зажима.

Почему этот двухэтапный процесс? Потому что, если бы вы отказались от промежуточного шаблона и использовали тот же метод вспахивания канавки, чтобы сделать окончательный шаблон непосредственно из столешницы, результирующая кривая была бы отклонена на диаметр фрезы. Но, вырезав шпунт шириной 1/2 дюйма в промежуточном шаблоне, а затем удалив его шпунт, вы можете продублировать кривую стола.

Текст этого поста взят из статьи Брюса Итона «Изогнутая кромка из цельного дерева» в выпуске FWW #29.7.

Видео: основы маршрутизации шаблонов

Узнайте, как придать деталям мебели плавные изгибы, используя советы по фрезерованию шаблонов от профессионала в области мебели.

Основы маршрутизации по шаблону

В этом видео о проекте по изготовлению табурета-стремянки вы изучите основы фрезеровки по шаблону.

Шаблоны для фрезерования идеальных кривых

Советы и приемы изготовления различных приспособлений для фрезерования по шаблону.
