Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

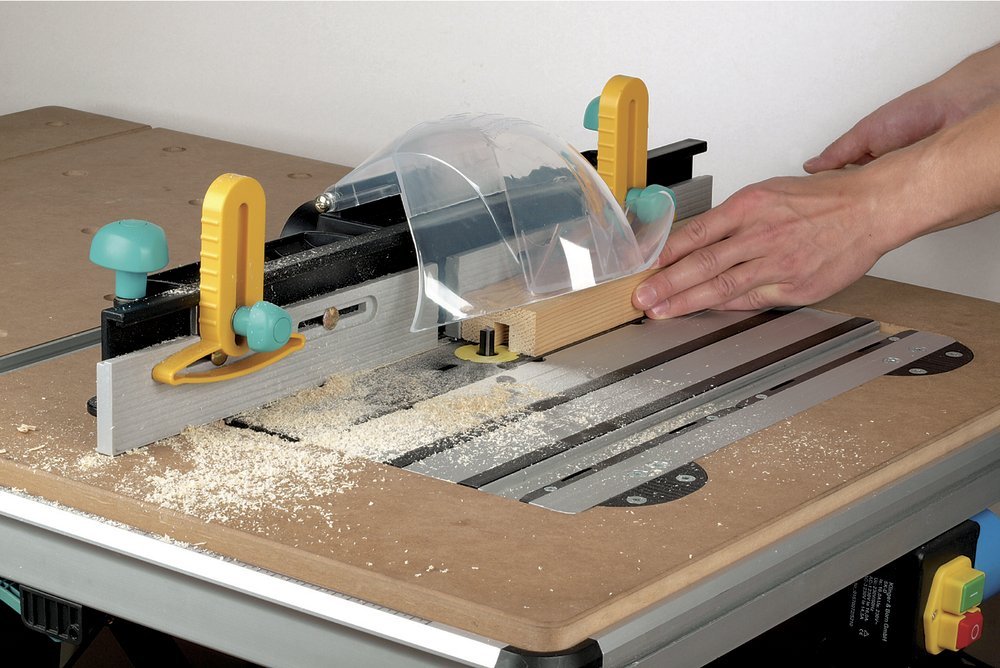

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

• штанги, которые вставляются в специальные отверстия в корпусе фрезера;
• стопорный винт, посредством которого штанги фиксируются в требуемом положении;
• винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
• опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

• вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
• ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

Устройство самодельного параллельного упора из твердой древесины

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

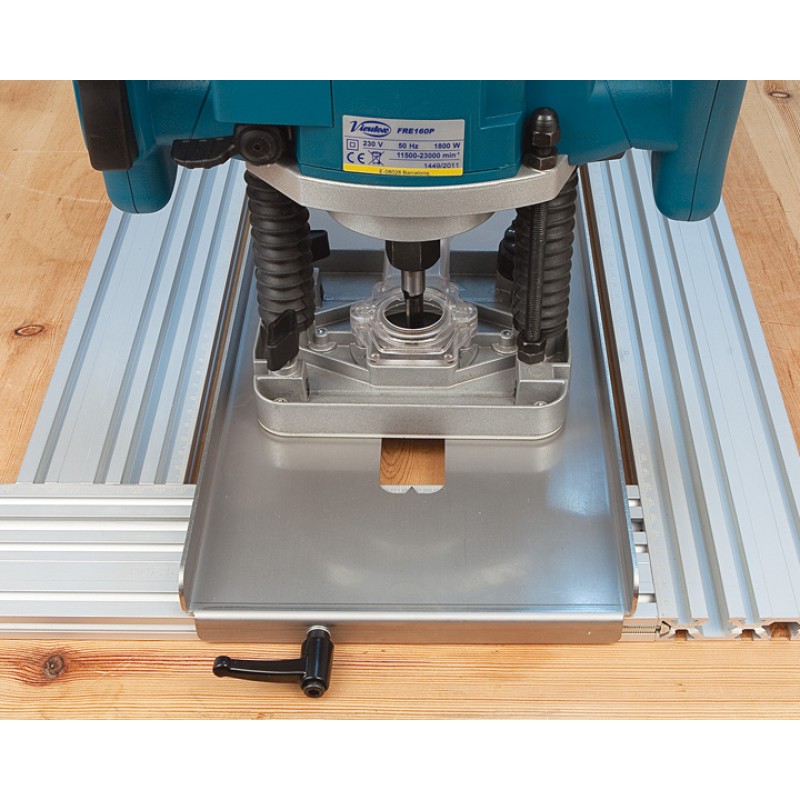

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

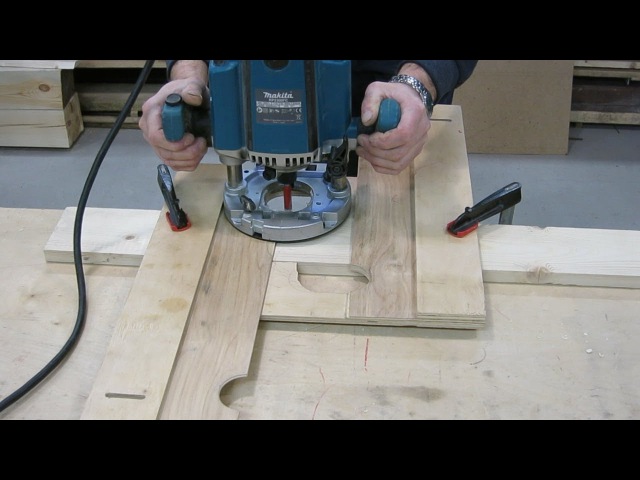

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров.

Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

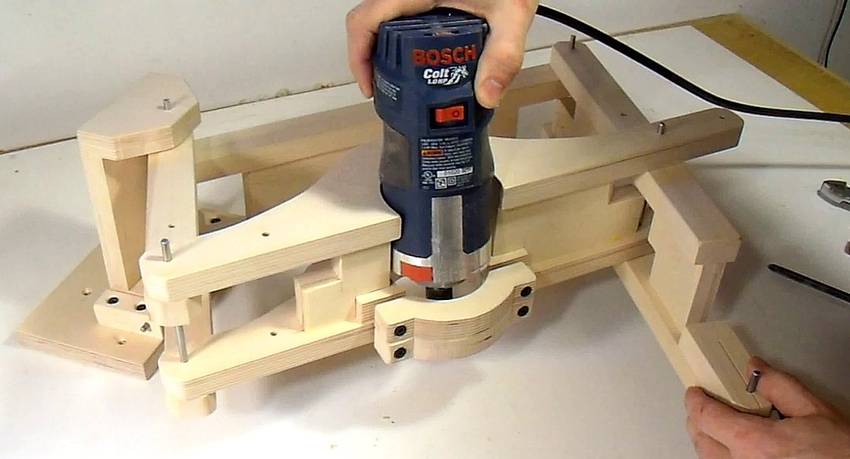

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

• основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
• два башмака, которые перемещаются по пересекающимся направляющим;
• две монтажные штанги;
• кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

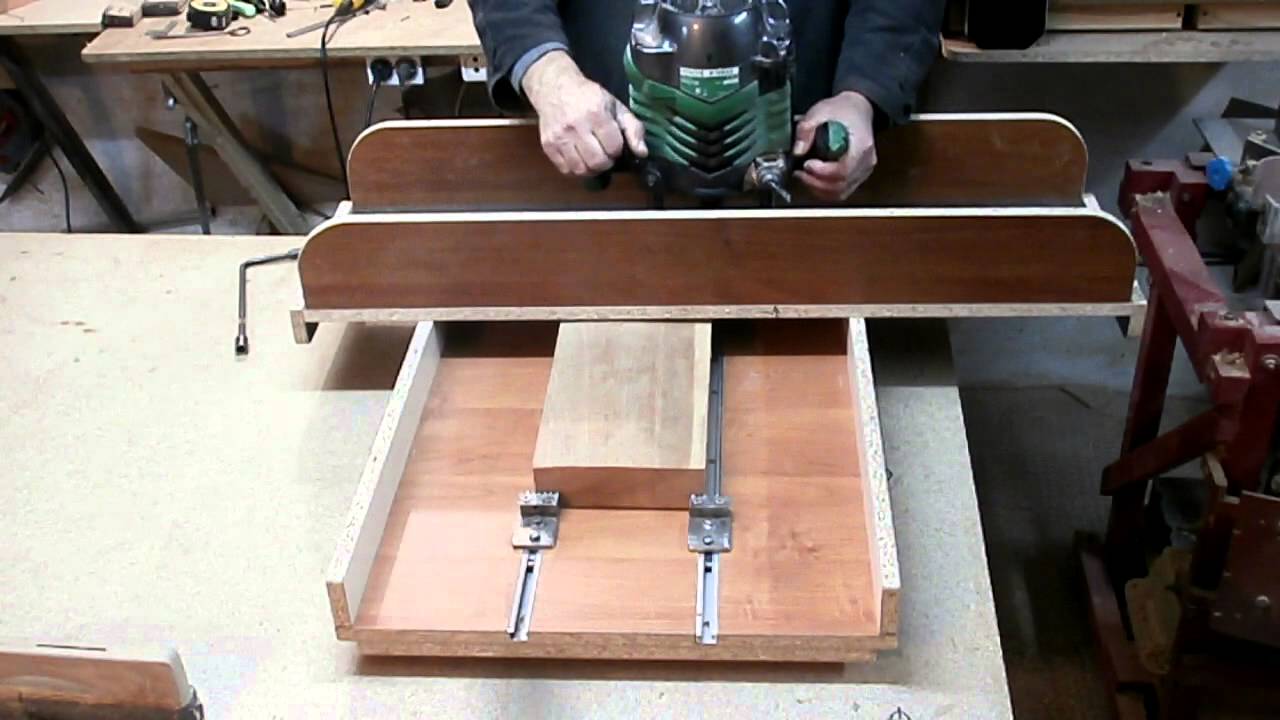

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Конструкцию данного приспособления составляют:

• корпус;
• передвижная фрезерная каретка;
• диск, при помощи которого выполняется установка угла поворота;
• винты, обеспечивающие фиксацию обрабатываемой заготовки;
• стопорный винт.

Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

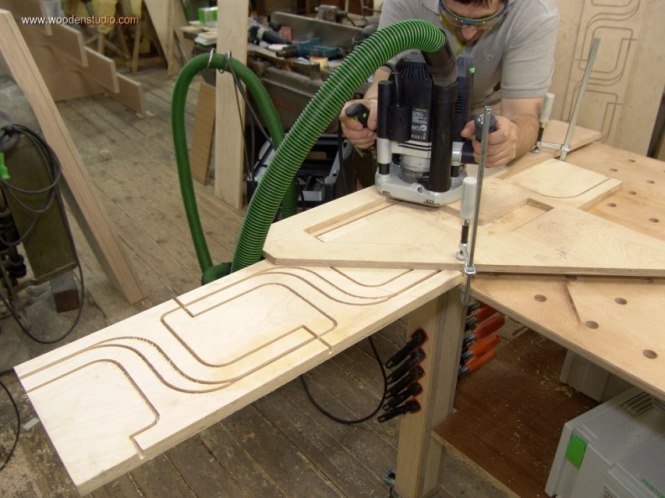

Шаблоны для ручного фрезера по дереву

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Схема параллельного упора на ручном фрезере.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Правильное направление при работе фрезером.

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

• лист ДВП;
• ручной фрезерный механизм;
• чертежи.

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Правила работы с шаблонами для фрезера.

Шаблоны для ручного фрезера

1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

Фрезерование кромки с использованием шаблона и копировального кольца.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

1. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
2. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
3. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
4. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
5. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания — в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Клиновидные шаблоны для ручного фрезера

Шаблон для закругления углов.

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Основные практические моменты

Фрезерование паза по шаблону.

1. Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

1. Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

Детали регулируемого шаблона.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

1. Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

1. Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.

Вертикальный фрезер OF 1010 EB (см. ниже рис.1) прекрасно подходит для художественной обработки деревянных поверхностей. При этом инструмент ведется свободно без каких-либо упоров. Линии вырезаются деревянной поверхности либо по собственному эскизу, либо по готовым шаблонам. Насколько точно вам удастся передать рисунок и не смазать его, зависит в основном от вашего мастерства. Ваши движения при ведении фрезера должны быть не только очень лёгкими и уверенными, но и предельно точными. Древесина с ярко выраженными кольцами требует особенно точного ведения фрезера, так как фреза стремится следовать рисунку колец поздней (летней) древесины. Для получения более контрастного рисунка перед фрезерованием заготовки были обработаны тёмной морилкой.

Для фрезерования можно использовать следующие фрезы:

Шрифтовая фреза (рис. 2)

V-образная пазовая фреза (рис. 3)

Фреза для выборки желобков (рис. 4)

Пазовая фреза малого диаметра (рис. 5)

Для удаления пыли с рабочего места и обеспечения хорошего обзора используйте пылеудаляющий аппарат с всасывающим шлангом Ø 27 (рис. 6).
Для закрепления заготовок прекрасно подходит многофункциональный стол с зажимами (рис. 7)

Изготовление деревянных изделий в домашних условиях — это хороший бизнес, но для начала необходимо купить специализированные материалы и технику. Фрезерный станок — это электроинструмент, без которого обработать дерево трудно, особенно если в наличии нет комплекса фрез, позволяющих создавать разнообразную и многофункциональную продукцию. Важно подобрать правильную модель, которая будет укомплектована всеми приспособлениями.

Помощник для ручного фреза

В самостоятельной сборке фреза нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже у начинающего мастера получится снабдить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающей системой, без которой невозможно будет работать. Перемещение вращающейся фрезы хаотично во время процесса обработки деревянных деталей, что и приводит к возникновению сильной вибрации, которую не сможет компенсировать мастер даже с отличной физической подготовкой. За крепкую установку аппарата отвечают фиксирующие и направляющие устройства, устанавливаемые дополнительно.

При покупке этого оборудования все направляющие и фиксирующие элементы входят в его комплекс, но они выполняют лишь простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Для сложных процессов работы требуется покупка дополнительных удерживающих шаблонов, которые стоят огромных денег, но легко сделать такие приспособления фрезера по дереву своими руками.

Многие специалисты предпочитают при сборке удерживающей системы использовать чертежи, но это неправильно. Лучше изначально разобраться в конструкции станка и провести самостоятельные расчёты, которые будут удовлетворять всем необходимым требованиям. При этом эффективность и надёжность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любое время сможет самостоятельно починить.

Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:

• параллельный упор;
• направляющую шину;
• циркуль;
• копировальную втулку;
• шаблоны;
• насадки.

Параллельный упор

Конструкция параллельного упора для фрезерного стола самая простая из всех типов удерживающих систем. Сделать её своими руками не составит труда, если предварительно разобраться в принципе её работы.

Для начала подбирают предмет, который будет служить упором. Это может быть продолговатое изделие, которое легко соединится с фиксируемой штангой. Дальше выбирают направляющую плоскость, вдоль которой постоянно движется фрезер. В некоторых случаях вместо направляющего элемента выбирают ровную боковую сторону обрабатываемой детали. Эта деталь должна быть гладкой и ровной для свободного скольжения вдоль неё.

Для нормального движения фрезы с помощью направляющей заготовки, в ней предварительно проделывается контрольный паз и замеряется расстояние от края до нулевой отметки. Упор в итоге легко передвигать по штанге, выставляя любое приемлемое расстояние, но важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.

Параллельный упор — это уникальное приспособление, которое отлично подходит для обработки кромок, выбора четверти или фрезерования пазов. С его помощью производят нарезку заготовок по заложенной в настройки ширине или обрабатывают детали округлой формы. Для обработки изделий с закруглённой поверхностью устанавливается между упором и торцом заготовки специальная прокладка с тупым углом. Такое устройство полезнее электролобзика, который в процессе работы создаёт много дефектов и брака. Например, срез при распиливании по ширине электролобзиком деревянных заготовок получается кривым.

Направляющая шина

Принцип работы направляющей шины аналогичен упорному кондуктору, но есть существенные различия, которые делают этот механизм более предпочтительным для работы. Параллельный упор выполняет только направленные движения, в отличие от шины, которая позволяет выбирать угол для обработки деревянных изделий.

Добиться возможности выбирать угол движения фрезы получается при помощи установки струбцины или присосок. Изготовить такой вариант самостоятельно легко, используя уголки подходящего размера или профиль. Например, в качестве основы отлично подойдёт старый карниз для штор. В этом деле главное — создать условия для свободного движения каретки в направляющую сторону и устойчиво зафиксировать её путём использования двух штанг, а не одной. Иногда ширина заготовок превышает параметры штанги параллельного упора и поэтому использование направляющей шины это лучший вариант.

Если необходимы работы, требующие фрезеровки пазов по ломаной линии или обрезку кромки с кривой траекторией, то направляющая шина с этим легко справиться. Для такой работы необходимо остановить фрезер на точке излома, ослабить крепление направляющей и повернуть шину в сторону на заданный угол. Фреза в процессе изменения угла остаётся на своём месте, представляя собой ось поворота. Затем фреза вновь фиксируется уже в новом заданном положении, и продолжаются фрезеровочные работы.

Есть и наиболее продвинутые модели, которые могут изменять направление по вертикали. Такой способ обработки деревянных деталей значительно расширяет функциональность.

Циркуль для фрезера

Назначение циркуля, установленного на фрезеровочном станке, известно многим специалистам в этой сфере. С его помощью легко вырезаются окружности из деревянных заготовок. Принцип его действия аналогичен простому циркулю, но есть некоторые особенности.

Направляющая штанга — это один из основных элементов, который выполняет роль ноги циркуля и имеет пазы или специальные пластины с калибровкой отверстий, позволяющих перенастроить и задать нужный диаметр. Направляющая фрезера находится на другом конце шпильки. Вся конструкция движется вокруг зафиксированной шпильки, которая стоит в центре.

Заводские модели отличаются только устройством перенастройки диаметра. Для этого используют шарнир с двумя штангами для увеличения устойчивости поделки, опорные платформы, пластины или калибрование отверстий.

Собрать самодельное оборудование получится, если использовать любой прочный и ровный материал. Многие мастера для этого применяют текстолит. При сборке нужно помнить о системе надёжной фиксации, которая помогает делать работу наиболее качественно. Вырезать окружность тяжело и исправить ошибки в результате просто невозможно. Именно поэтому вибрация конструкции должна быть минимизирована для предотвращения смещения аппаратуры в процессе выреза окружности. Для крепления фрезы на устройстве должны быть предусмотрены специальные отверстия и пропилены пазы перемещения каретки с устройством фиксации.

Циркуль на фрезе для вырезания окружностей является самой простой моделью, функциональность которой легко расширить, если использовать опору с перекрёстной системой пазов. Этот вариант позволяет вырезать овалы, путём постоянного движения пазов, которые формируют ровную фигуру. Этот инструмент вырезает овалы рядом с насадкой и вокруг неё и всё благодаря широкому выбору траектории движения фрезы.

Копировальная втулка

Этот элемент фрезерного станка относится к системам нового поколения, которые значительно упрощают работу и расширяют функциональность оборудования. Копировальная втулка нужна в случаях, когда необходимо на заготовке вырезать сложный рисунок или выполнить одинаковый вырез на нескольких изделиях. В некоторых случаях требуется вырезать дверные петли или аналогичные детали в деревянной заготовке. Для удобства выполнения такой работы, заранее необходимо узнать, как сделать шаблон для фрезера и только потом приступать к его производству. Одним из самых распространённых шаблонов является шипорезка.

Для точного движения фрезы по заданному шаблону используют копировальные кольца. Принцип действия в том, чтобы втулка создавала опору шаблону, а фрезер во время работы в точности копировал её. При выборе диаметра копировальной втулки важно помнить, что он должен быть больше рабочего диаметра фрезы. Именно поэтому мастера при изготовлении шаблонов следят за разницей между их радиусами, а не диаметрами. Связанно это с тем, что фрезер во время движения внутри шаблона будет вырезать рисунок меньшего размера, а работая за его пределами, фигуры будут больше.

Узнав как пользоваться копировальной втулкой для фрезера, мастера получают хорошего помощника в обработке различных деревянных деталей.

Изготовление шаблонов

Многие мастера пользуются шаблонами, особенно если речь идёт о создании серии деревянных деталей. Редко бывает, когда шаблон применяется для выреза одной детали, но и такие случаи встречаются, например, при реставрации.

В большинстве случаев такое приспособление используется в производстве:

• фигурных наличников;
• одинаковых деталей для дальнейшей сборки мебели;
• шипов, необходимых для соединения деревянных изделий;
• углублений под петли или дверные замки;
• филенчатых поверхностей на двери.

При изготовлении шаблона важно изначально подобрать качественный и прочный материал. Даже учитывая минимальное соприкосновение станочного фрезера и края шаблона, он через время стирается, и рисунки теряют первоначальную точность. Таких проблем легко избежать, если изначально применять прочные материалы:

• металл;
• текстолит;
• многослойную фанеру;
• некоторые виды пластмассы.

Естественно, подготовить шаблон из металла будет сложно, но он прослужит долгие годы, не деформируясь и сохраняя первоначальные размеры и штрихи рисунка. С таким устройством лучше не экспериментировать и изготавливать шаблон конкретно под необходимую деталь деревянного изделия. Качественных универсальных приспособлений не бывает.

Насадки для работы по дереву

Обработка деревянных заготовок даёт широкий простор для использования фрезера. Профессиональные столяры и плотники используют автоматические станки, которые точно и быстро выполняют заданные функции, но и ручные установки хороши в своём деле. Некоторые при помощи шипорезных деталей или насадок позволяют творить настоящие чудеса. В некоторых случаях получается даже сделать резьбу на деталях, необходимых для сбора мебели.

Каждая насадка разработана под конкретный тип дерева и способна легко придать торцевой части любую форму. С их помощью изготовляются плинтуса, филенки, карнизы, балясины и многое другое. Опытный мастер одной насадкой способен выполнять различные рисунки на поверхности заготовки, используя разный угол. Кроме того, специалисты часто делают такие приспособы для ручного фрезера своими руками.

Специальные комплекты

В сфере обработки древесины часто встречаются комплекты, предназначенные для специальных работ. Они включают, например, изготовление врезки для петель. Такой набор представляет собой изготовленный настраиваемый шаблон, который сразу оснащается крепёжными элементами для фрезеровки.

Большинство таких частей мастера изготовляют сами. Достаточно установить на штангах второй упорный кондуктор и тогда на торце дверного полотна будет надёжно крепиться фрезер, которым легко получится вырезать отверстия под петли или дверной замок. Это способ полезный, но неудобный, поэтому подходит больше для разового применения.

Фрезерные работы — это отличный способ получить дополнительный заработок с помощью обработки деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большинство приспособлений, получается, сделать своими руками.

Какие приспособления для ручного фрезера по дереву своими руками

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

• Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.
• Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.



Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.



Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.



Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера.

Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба.

Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.



Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением.

Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной.

На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы.

С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины.

При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

1. Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.
2. Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.



Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.



К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.



Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

Оценка статьи:

(2

Источник: https://DrevoGid.com/instrumenty/stanki/prisposobleniya-dlya-frezera.html

Приспособления для ручного фрезера и использование станка + видео

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл.

Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью.

После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно.

Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом.

Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность.

Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка.

Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше.

Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот.

Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный.

Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности.

И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный.

Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным.

Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно  представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру.

Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком.

Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента.

Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе.

Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом.

Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение.

Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы.

Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые.

Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Источник: https://remoskop.ru/ruchnoj-jelektricheskij-frezer-derevu-prisposoblenija-video.html

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками.

Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами.

Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

1. Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
2. Стопорный винт, применяются для фиксирования устройства в нужной позиции.
3. Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
4. Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

1. Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
2. После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента.

Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории.

Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика.

Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов.

При этом создаются различные механизмы крепления:

1. Винтовые.
2. В виде резьбового отверстия.
3. При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

1. Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
2. Конструкция представлена основанием, которое может иметь самую различную форму.
3. На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени.

Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине.

В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

Источник: https://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/prisposobleniya-dlya-frezera-po-derevu.html

Приспособление для фрезера по дереву своими руками: для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

• Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.
• С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.
• В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности.

   Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.

2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга.

   Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.

3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления.

Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера.

Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

1. Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.
2. К примеру, часто применяется циркуль, который можно создать своими руками.
3. Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см.

   Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.

3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

  Правильная фрезеровка ручным фрезером по дереву

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается.

Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль.

Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка.

Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери.

Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка.

Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства.

С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

Источник: https://2lzz.ru/elektroinstrument/frezer/prisposobleniya

Шаблон для фрезера своими руками чертежи

Для полноценной работы с ручным фрезером кроме самого инструмента, материала и соответствующего набора фрез необходимо иметь еще один компонент – приспособления. Чтобы фреза могла формировать заготовку в соответствии с замыслом мастера, – срезая материал именно там, где требуется, – она в каждый момент времени должна находиться в строго определенном положении относительно заготовки. Для обеспечения этого и служат многочисленные приспособления для ручного фрезера. Некоторые из них – самые необходимые – входят в комплект поставки инструмента. Другие приспособления для фрезерования, приобретаются или изготавливаются своими руками. При этом самодельные приспособления так просты, что для их изготовления можно обойтись и без чертежей, используя только их рисунки.

Параллельный упор

Чтобы установить приспособление в рабочее положение, необходимо штанги 2 вдвинуть в отверстия станины 3, обеспечивая необходимое расстояние между опорной поверхностью упора и осью фрезы, и зафиксировать их стопорным винтом 4. Для точного позиционирования фрезы, нужно отпустить стопорный винт 9 и вращением винта точной настройки 5 установить фрезу в нужное положение. У некоторых моделей упора, размеры опорной поверхности можно менять, сдвигая или раздвигая опорные накладки 8.

Если к параллельному упору добавить одну простую деталь, то с его помощью можно фрезеровать не только прямолинейные, но и криволинейные пазы, например, обрабатывать круглую заготовку. Причем внутренняя поверхность бруска, расположенного между упором и заготовкой, не обязательно должна иметь округлую форму, повторяющую кромку обрабатываемой детали. Ей можно придать и более простую форму (рисунок “а”). При этом траектория движения фрезы не изменится.

Конечно, и обычный параллельный упор, благодаря выемке в центре, позволит ориентировать фрезер вдоль округлой кромки, однако положение фрезера может быть недостаточно устойчивым.

Направляющая шина

К столу или детали направляющая шина крепится струбцинами или специальными зажимами. Шина может быть укомплектована адаптером (башмаком), который соединен с основанием фрезера двумя штангами. Скользя по профилю шины, адаптер задает прямолинейное движение фрезы.

Иногда (при слишком близком расстоянии шины от фрезера) опорные поверхности шины и фрезера могут оказываться в разных плоскостях по высоте. Для их выравнивания некоторые фрезеры оснащают выдвижными опорными ножками, которые изменяют положение фрезера по высоте.

Подобное приспособление легко сделать своими руками. Самый простой вариант – это длинный брусок закрепленный на обрабатываемой детали струбцинами. Конструкцию можно дополнить боковыми упорами.

Положив брусок сразу на две, и более, выровненные заготовки, у них можно сделать пазы за один проход.

При использовании в качестве упора бруска, неудобно располагать брусок на определенном расстоянии от линии будущего паза. Этого неудобства лишены два следующих приспособления. Первое сделано из скрепленных вместе доски и фанеры. При этом расстояние от края упора (доски) до края основы (фанеры) равно расстоянию от фрезы до края базы фрезера. Но это условие соблюдается только для фрезы одного диаметра . Благодаря этому приспособление быстро выравнивается по линии края будущего паза.

Следующее приспособление можно использовать с фрезами разного диаметра, плюс при фрезеровании фрезер упирается всей своей подошвой, а не половиной, как в предыдущем приспособлении.

Выравнивание упора происходит по краю откидываемой на петлях доски и центральной линии паза. После фиксации упора, откидываемая доска откидывается, освобождая место для фрезера. Ширина откидываемой доски вместе с зазором между ней и упором (если он есть) должна быть равна расстоянию от центра фрезы до края базы фрезера. Если ориентироваться на край фрезы и край будущего паза, то приспособление будет работать только с одним диаметром фрезы.

При фрезеровании пазов поперек волокон, на выходе из заготовки, при фрезеровании открытого паза, нередки случаи задира древесины. Минимизировать задиры помогут следующие приспособления, которые прижимаю волокна в месте выхода фрезы, не давая им отщепиться от заготовки.

Две доски, строго перпендикулярно, соединяются шурупами. С разных сторон упора используются разные фрезы, чтобы ширина паза в приспособлении совпадала с шириной паза фрезеруемой детали.

Другое приспособление для фрезерования открытых пазов, можно сильнее прижать к заготовке, что еще больше минимизирует задиры, но оно подходит для фрезы только одного диаметра. Состоит оно из двух L-образных частей соединяемых на заготовке струбцинами.

Копировальные кольца и шаблоны

Диаметр копировального кольца должен быть как можно ближе к диаметру фрезы, насколько это возможно, но при этом кольцо не должно касаться её режущих частей. Если диаметр кольца больше диаметра фрезы, то шаблон должен быть меньше чем готовые детали, чтобы компенсировать разницу между диаметром фрезы и диаметром копировального кольца.

Шаблон закрепляется на заготовке двухсторонним скотчем, затем обе части прижимаются струбцинами к верстаку. Закончив фрезерование, проверьте, что кольцо прижималось к краю шаблона в течение всей операции.

Можно сделать шаблон для обработки не всей кромки, а только для закругления углов. При этом, используя шаблон изображенный ниже, можно сделать закругления четырех разных радиусов.

На рисунке выше используется фреза с подшипником, но шаблон можно использовать и с кольцом, только либо кольцо должно точно соответствовать диаметру фрезы, либо упоры должны давать возможность отодвинуть шаблон от края на разницу радиуса фрезы и кольца. Это касается и более простого варианта изображенного ниже.

Шаблоны используются не только для фрезерования кромок, но и пазов на пласти.

Шаблон может быть регулируемым.

Фрезерование по шаблону – отличный метод для того, чтобы вырезать пазы для петель.

Приспособления для фрезерования округлых и эллиптических пазов

Лучше конечно, чтобы циркуль был из двух штанг.

Вообще, циркули являются очень распространенным приспособлением. Существует большое количество фирменных и самодельных приспособлений для фрезерования по окружности, различающихся размерами и удобством пользования. Как правило, циркули имеют механизм, обеспечивающий изменение радиуса окружности. Обычно он выполняется в виде винта со штифтом на конце, перемещающегося по пазу устройства. Штифт вставляется в центральное отверстие детали.

Когда нужно фрезеровать окружность маленького диаметра, штифт должен находиться под базой фрезера, и для таких случаев используют другие приспособления, прикрепляемые к низу базы фрезера.

Обеспечивать движение фрезы по кругу с помощью циркуля довольно просто. Однако нередко приходится сталкиваться с необходимостью выполнения эллиптических контуров – при врезке зеркал или стекол овальной формы, устройстве окон или дверей арочного типа и т.п. Приспособление PE60 WEGOMA (Германия) предназначено для фрезерования эллипсов и окружностей.

Оно представляет собой основание в виде плиты, крепящейся к поверхности с помощью вакуумных присосок 1 или винтами, если характер поверхности не позволяет закрепиться с помощью присосок. Два башмака 2, движущиеся по пересекающимся направляющим, обеспечивают движение фрезера по эллиптической траектории. При фрезеровании окружности используется только один башмак. В комплект приспособления входят две монтажные штанги и кронштейн 3, с помощью которых производится соединение фрезера с плитой. Пазы на кронштейне позволяют установить фрезер таким образом, чтобы его опорная поверхность и основание плиты находились в одной плоскости.

Как видно из фотографий выше, фрезер использовался вместо лобзика или ленточной пилы, при этом, за счет высоких оборотов фрезы, качество обработанной поверхности получается гораздо выше. Так же при отсутствии ручной циркулярной пилы, фрезер может заменить и её.

Приспособления для фрезерования пазов на узких поверхностях

Для выполнения пазов в торце, можно изготовить простое приспособление в виде плоского основания, крепящегося к подошве фрезера. Его форма может быть не только круглой (по форме основания фрезера), но и прямоугольной. С двух его сторон нужно закрепить направляющие штыри, которые будут обеспечивать прямолинейное движение фрезера. Главное условие при их устройстве заключается в том, чтобы их оси находились на одной линии с центром фрезы. При обеспечении этого условия, паз будет располагаться точно по центру заготовки, независимо от ее толщины. Если потребуется сместить паз в ту или иную сторону от центра, на один из штырей нужно надеть втулку с определенной толщиной стенки, в результате чего паз сместится в ту сторону, с которой расположен штырь с втулкой. При использовании фрезера с таким приспособлением, его нужно вести таким образом, чтобы штыри прижимались с двух сторон к боковым поверхностям детали.

Если к фрезеру прикрепить второй параллельный упор, тоже получится приспособление для фрезерования пазов в кромке.

Но можно обойтись и без специальных приспособления. Для устойчивости фрезера на узкой поверхности, с двух сторон детали закрепляют доски, поверхность которых должна образовывать с обрабатываемой поверхностью единую плоскость. При фрезеровании фрезер позиционируется с помощью параллельного упора.

Можно сделать усовершенствованный вариант, увеличивающий площадь опоры для фрезера.

Устройство для обработки балясин, столбов и прочих тел вращения

Иногда возникает необходимость во фрезеровании различных пазов в телах вращения. В этом случае полезным может оказаться приспособление, изображенное ниже.

Устройство служит для фрезерования продольных канавок (каннелюр) на балясинах, столбах и т.п. Оно состоит из корпуса 2, передвижной каретки с установленным фрезером 1, диска установки угла поворота 3. Работает приспособление следующим образом. Балясина помещается в корпус и закрепляется там с помощью винтов 4. Поворот на нужный угол и фиксация заготовки в строго определенном положении обеспечивается диском 3 и стопорным винтом 5. После фиксации детали, приводится в движение каретка с фрезером (по направляющим планкам корпуса), и осуществляется фрезерование паза по длине заготовки. Затем производится расстопорение изделия, поворот его на требуемый угол, стопорение и выполнение следующего паза.

Подобное приспособление можно использовать вместо токарного станка. Заготовка должна медленно вращаться помощником или простеньким приводом, например, из дрели или шуруповерта, а лишний материал снимается движущимся по направляющим работающим фрезером.

Приспособления для фрезерования шипов

На рисунке ниже представлен промышленный образец шипорезного устройства для изготовления трех видов соединений – “ласточкин хвост” (глухой и сквозной вариант) и сквозное соединение прямым шипом. Две сопрягаемые детали устанавливаются в приспособление с определенным сдвигом друг по отношению к другу, контролируемым штифтами 1 и 2, затем производится их обработка. Точная траектория фрезы задается формой паза в шаблоне и копировальным кольцом фрезера, которое скользит по кромке шаблона, повторяя его форму.

Таблица параметров всех ящичных шаблонов (excel, 27 Кб)

Примечания:
* Шаблоны сделаны под три основных диаметра копировальных втулок – 12.7 мм, 17 мм и 19 мм. При этом шаблоны под втулки 17 и 19 мм дадут одинаковый результат (одинаковые шипы). Шаблоны формата 17 мм имеют немного более широкие выступы гребенки и поэтому несколько жестче и прочнее. С другой стороны, во втулку 17 мм фреза ласточкин хвост с диаметром 15.8 мм (Энкор арт. 9317) полностью не пролезает, что повышает риск порчи втулки и/или фрезы при неаккуратном использовании.
* Шаблоны Isoloc номинально рассчитаны под копировальную втулку 12.7 мм, но на практике, в зависимости от остроты фрезы, породы и влажности заготовок и других факторов, соединение можно получиться в той или иной степени прослабленным. Для регулировки плотности соединения надо менять диаметр втулки, для чего используется набор втулок от 12.7 мм до 13.1 мм через 0.1 мм.
* Обозначения фрез ласточкин хвост приведены по каталогу Энкор. Соответствие размеров и артикулов:
9315 – диаметр 9.5 мм, угол 9 град (реально 8 град), рабочая высота 10 мм;
9316 – диаметр 12.7 мм, угол 14 град (реально 13.4 град), рабочая высота 13 мм
9317 – диаметр 15.8 мм, угол 7 град (реально 6.2 град), рабочая высота 22 мм
9318 – диаметр 19 мм, угол 7 град (реально 6.5 град), рабочая высота 22 мм

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.

Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

Так выглядит фрезер по дереву

Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление – параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером – направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон – шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.
Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)
При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

• прорезывание углублений под дверные замки и петли
• изготовление филенчатых поверхностей дверей
• производство фигурных наличников
• нарезание шипов для соединения деревянных изделий
• изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Различные приспособления для фрезера по дереву своими руками

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.

Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

Так выглядит фрезер по дереву

Элементарные приспособления для фрезера можно сделать своими руками, если они не вошли в комплект электроинструмента. А те что прилагаются, способны на выполнение  лишь простых задач.

Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить самостоятельно.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты.

Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление — параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Обратите внимание

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером — направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон — шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.
Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)
При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

• прорезывание углублений под дверные замки и петли
• изготовление филенчатых поверхностей дверей
• производство фигурных наличников
• нарезание шипов для соединения деревянных изделий
• изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.
Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

About sposport

View all posts by sposport

для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

На чтение 9 мин. Опубликовано 13.12.2018

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка. Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери. Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка. Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства. С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

изготовление своими руками, инструкция и сборка

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

• Угловой рычаг;
• Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

• Монтаж специальных усиков в отверстия на подошве;
• Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

Несколько рекомендаций

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Оцените статью: Поделитесь с друзьями!

Создание и использование шаблонов маршрутизатора | Мастер по дереву

Автор: Тед Райф

Когда дело доходит до изготовления деталей нестандартной формы или одинаковых деталей для ваших проектов, фрезерный станок и шаблон помогут вам получить высококачественные результаты.

Стоимость роутера в мастерской сложно переоценить. Часто задачи, которые вы можете выполнить за секунды с помощью маршрутизатора, выполнялись бы гораздо дольше с любым другим инструментом.И один из способов получить максимальную отдачу от вашего маршрутизатора – использовать его для создания идеальных дубликатов или совмещенных деталей для проекта. Обычно это предполагает работу с шаблоном.

Возможно, вы уже знакомы с идеей шаблонной маршрутизации с помощью приспособления «ласточкин хвост». В этом случае фрезерный станок, оснащенный направляющей втулкой, следует за пальцами шаблона «ласточкин хвост», чтобы отрезать идеально расположенные, плотно прилегающие «ласточкин хвост» за минуты. Эта же концепция открывает множество возможностей для создания подходящих вкладок.Когда вы научитесь изготавливать детали, плотно прилегать к стыку или сшивать собственные шаблоны, и выбираете правильную фрезу для поставленной задачи, ограничений практически нет.

ВЫБОР МАРШРУТИЗАТОРА. Скорее всего, у вас уже есть хотя бы один из наиболее распространенных шаблонов маршрутизации. Насадка для обрезки заподлицо, как показано на фото выше, является идеальным выбором для шаблонов, предназначенных для размещения под заготовкой. С опорой на наконечнике, упирающейся в шаблон, фреза для выравнивания заподлицо выравнивает край заготовки до совпадения.

Эта же комбинация работает и в таблице маршрутизатора. Только у фрезерного стола вы можете разместить шаблон поверх заготовки, а не внизу. Хорошим примером этого является прокладка соответствующих верхних направляющих для дверей шкафа “надгробие”.

Но в некоторых случаях при использовании шаблона с ручным фрезером вам необходимо прикрепить шаблон к верхней части заготовки. В этой ситуации у вас есть несколько вариантов. Обычно я обращаюсь к битой выкройки, также показанной на фото выше.

Часто ошибочно называемое фрезерной битой заподлицо, шаблонная фреза опирается на хвостовик биты, а не на наконечник. Это позволяет закрепить шаблон поверх заготовки и прижать их к столу для фрезерования формы. И биты в стиле шаблона не ограничиваются прямыми резцами. Фреза для фрезерования чаши, показанная ниже, представляет собой просто другой профиль с опорой на хвостовике по шаблону.

НАПРАВЛЯЮЩИЕ ВТУЛКИ. Другой способ фрезеровать шаблон сверху заготовки – использовать направляющую втулку.Втулка замков в отверстие в плите основании маршрутизатора следовать шаблону. Доступны втулки нескольких диаметров, поэтому с ними можно использовать различные фрезы. (Вы можете увидеть пример направляющей втулки в комплекте вставок маршрутизатора, показанном в рамке ниже.)

При использовании направляющей втулки следует помнить, что она создает смещение между шаблоном и заготовкой. Это означает, что вам необходимо учитывать расстояние от края втулки до режущей кромки сверла в вашем шаблоне.

СОЗДАНИЕ ШАБЛОНОВ . Имея в виду дизайн и правильную деталь, остается только создать шаблон. Существуют коммерчески сделанные шаблоны для всевозможных задач и шаблонов. Но стоит потратить время на то, чтобы научиться делать свои собственные, не только для экономии денег, но и для размещения дизайна ваших собственных проектов. И овладеть этим навыком несложно.

МДФ. Шаблоны могут быть изготовлены из самых разных материалов. МДФ – легкодоступный вариант, и обычно это мой первый выбор.

Причина, по которой я предпочитаю МДФ, заключается в том, что он идеально плоский и его очень легко формировать с помощью напильников и наждачной бумаги. Шаблон, который я использую для изготовления изогнутых реек для дверей шкафа, показанный на фото выше, является хорошим примером. Чтобы сделать это, я просто наметил кривую циркулем, вырезал форму на ленточной пиле и сгладил кривую, сначала напильником, а затем простой шлифовальной полосой, изготовленной в магазине, как показано ниже.

ДРУГИЕ ОПЦИИ. ДВП – еще один широко используемый материал.И иногда я использую акрил, особенно в тех случаях, когда мне нужно видеть больше заготовки, чтобы сориентировать шаблон по фактуре дерева.

С другой стороны, шаблон может быть таким же простым, как небольшие кусочки твердой древесины, соединенные винтами с карманом. Это простой способ сделать шаблон прямоугольной формы. Все, что вам нужно сделать, это соединить части вместе, чтобы сформировать шаблон с внутренними размерами, равными желаемому размеру, и скрепить их вместе.

Проявив немного воображения, вы можете создать шаблон практически любой формы, необходимой для ваших проектов. Каким бы ни было приложение, вы обнаружите, что обучение созданию и использованию шаблонов с вашим маршрутизатором гарантирует первоклассные результаты.

Стоит взглянуть: набор вкладышей для маршрутизатора

Один из моих любимых способов оживить проект – добавить декоративную инкрустацию из контрастных пород дерева. Специальная направляющая втулка со съемной втулкой упрощает эту операцию.Установив втулку, вы можете вырезать как углубление, так и вставку, используя один шаблон.

МАРШРУТИЗАЦИЯ УСТРОЙСТВА. После выбора шаблона для вашего дизайна начните с размещения шаблона на заготовке и закрепления его двусторонним скотчем. Затем, поместив втулку на втулку, просто обработайте контур выемки и оставшуюся часть отходов, следуя шаблону. При необходимости подровняйте углы стамеской.

ВСТАВКА. Теперь вы можете прикрепить шаблон к ложе, которое вы выбрали для бейки. После снятия втулки просто протрите контур вкладки и поднимите фрезер. Освободите бейку от доски, отпилив деталь на ленточной пиле. Немного попрактиковавшись, вы сможете в кратчайшие сроки изготавливать идеальные вкладки.

Как сделать шаблон маршрутизатора

При работе с деревом используйте шаблон фрезера , чтобы сэкономить драгоценное время и энергию. Это даст вам возможность вырезать несколько кусков одинакового размера и формы без необходимости повторять все измерения снова.Вот как вы можете создать свой собственный шаблон.

Шаг 1. Выбор материала

Используйте древесноволокнистую плиту МДФ для создания шаблона маршрутизатора. Вы можете выбрать размер ½ дюйма или дюйма. МДФ – лучший материал, потому что он плотный и легко режется.

Шаг 2. Следуйте плану

Убедитесь, что вы создали план, чтобы ваш шаблон был точным. Например, если вы делаете ножки стула, вам нужно перенести форму ножек из своего плана прямо на ДВП вашего шаблона.

Шаг 3. Закрепите планы

Используйте малярную ленту, чтобы прикрепить планы непосредственно к ДВП. Крепко скрепите детали скотчем, чтобы планы не сдвинулись с места после их выполнения.

Шаг 4. Обведите узор

Острым карандашом обведите узор на ДВП. Делайте это медленно и точно.

Шаг 5 – Вырежьте шаблон

Наденьте соответствующее защитное снаряжение, например очки и перчатки.Используйте ленточную пилу, чтобы медленно и аккуратно вырезать шаблон.

Шаг 6 – Сгладьте

Используйте наждачную бумагу и разгладьте края шаблона. Поскольку это будет вашим ориентиром, вам не нужны случайные осколки или осколки.

Шаг 7. Используйте свой шаблон

Теперь вы готовы использовать свой шаблон. Положите его на кусок, который вы режете. Зажмите его, чтобы надежно закрепить. Следите за краями шаблона с помощью фрезера.

Шаблон маршрутизатора – это простой способ сэкономить много времени, когда вы работаете над проектом, требующим нескольких одинаковых разрезов. Создание собственного шаблона займет всего около 15 минут, что потенциально сэкономит вам часы работы.

шаблонов для успеха маршрутизатора

Выберите оборудование

С помощью прямой фрезы можно вырезать практически любую форму. Все, что для этого нужно, – это небольшое руководство от вас.

Когда вы впервые используете маршрутизатор, вы с радостью понимаете, что он способен делать практически все, что вы хотите.Вскоре после этого вы с тревогой понимаете, что он также способен делать то, что хочет, например отклоняться от курса, когда вы пытаетесь провести его по линии.

Здесь шаблоны входят в картину. Вы можете превратить простой кусок оргалита в шаблон или узор для декоративного дизайна, конструктивной части, геометрического элемента или любой другой формы.

При создании шаблона вы можете возиться с деталями, пока они не будут подходящими, или отбросить его и начать заново. После того, как вы усовершенствуете шаблон, вы можете использовать его для создания той же формы, и вы можете делать это бесчисленное количество раз.

При фрезеровании выпуклой формы на поверхности проекта зерно течет без перебоев. Это дает вам хорошо продуманный эффект, которого вы не можете получить, вырезав форму с помощью пилы для прокрутки и наклеив ее.

Шаблонная маршрутизация удобна для всех видов работ, таких как надписи, инкрустации и формирование идентичных деталей мебели. Здесь мы обсудим, как делать декоративные формы.

Направляющие втулки шаблона превращают ваш фрезер в шаблонизатор.Направляющая состоит из круглой пластины, которая прикрепляется к основанию маршрутизатора, и трубы или втулки, выступающей снизу. Режущий конец сверла проходит через втулку, а внешний обод втулки скользит по краю шаблона.

Направляющие шаблона бывают двух основных стилей, как показано на ниже . Самый распространенный тип шурупов на место и подходит для различных марок и моделей маршрутизаторов. Другой аккуратно устанавливается на место, но подходит только для маршрутизаторов Bosch. В обоих стилях вы можете купить втулки нескольких размеров, чтобы они соответствовали фрезам различного диаметра.

Погружной фрезерный станок отлично справляется с работой с шаблоном и становится особенно ценным, когда вы хотите сохранить как «положительную» форму, которую вы вырезали, так и «отрицательную» форму, оставленную позади. Мы вернемся к этой концепции через минуту.

Конструкция с врезанием позволяет начинать и останавливать каждый рез по вертикали. С фрезером с фиксированным основанием вы почти наверняка создадите небольшой дефект, когда поворачиваете фрезу на место.

Подготовьтесь к работе

В большинстве случаев ¹ ⁄ ₄ «закаленный ДВП – лучший выбор в качестве материала для трафаретов.Недорого и с ним легко работать.

Как вы собираетесь нарисовать желаемую фигуру? Если вы не слишком хорошо владеете карандашом, вы можете найти множество полезных образцов из книг с выкройками и детских книжек-раскрасок.

Распечатайте форму, обведите ее или скопируйте на копировальный аппарат. Это позволит вам увеличить или уменьшить его. Помните, что диаметр шаблонной втулки ограничивает вашу способность фрезеровать узкие прорези и острые внутренние изгибы. Возможно, вам придется немного изменить форму.

Прикрепите этот узор к материалу шаблона с помощью клея-распылителя. Обрежьте его бензопилой. Чтобы сделать полезные положительные и отрицательные детали, просверлите ¹ ⁄ ₁₆ проденьте отверстие на линии выкройки, проденьте лезвие пилы и начните резать, как показано на фото под . У вас будет позитивный шаблон, который вы можете использовать для создания выпуклой формы, и негативный, который подходит для изготовления углубленной версии той же формы.После завершения резки не забудьте отпилить или зашлифовать крошечные вмятины, оставленные стартовым отверстием.

Если у вас нет пилы для прокрутки, будьте осторожны с ручным лобзиком и при необходимости завершите работу копировальной пилой. Тщательно очистите все неровности с помощью пилок и наждачной бумаги, чтобы гарантировать гладкость готового продукта.

Теперь, брось

Резиновая или поролоновая прокладка будет удерживать вашу заготовку на рабочем месте во время фрезерования. Наклейте шаблон на заготовку несколькими каплями термоклея. Если вы собираетесь фрезеровать заготовку полностью, прикрепите ее к подкладке с помощью термоклея.

Используйте прямую или спиральную коронку с таким же диаметром резания, как и втулка, чтобы получить деталь почти такого же размера, как шаблон. Или попробуйте сверло с V-образной канавкой, чтобы создать резной вид. Установите биту на желаемую глубину и нанесите против часовой стрелки вокруг шаблона позитивного изображения или по часовой стрелке вокруг шаблона негативного изображения. Убедитесь, что втулка всегда плотно прижата к шаблону.

Чтобы сделать углубленную форму, используйте схему, показанную ниже.Если вы хотите, чтобы форма гордо возвышалась над поверхностью, используйте схему, показанную на фото ниже . Когда вы закончите фрезеровку, снимите шаблон с заготовки с помощью стамески.

Как сделать шаблоны маршрутизатора более быстрым и простым способом

Вы не поверите, но создание шаблонов маршрутизатора на самом деле очень просто. Это может показаться сложным для новичков в деревообрабатывающем бизнесе, но по ходу дела вы обнаружите, что это несложно. В этой статье я могу научить вас создавать шаблоны маршрутизаторов, и это не займет у вас много времени.Шаблоны удобны в работе с деревом, особенно если вы пытаетесь сделать классную мебель.

Шаблоны также часто используются для оформления деревянных материалов. Это идеально подходит для каркасов кроватей, изголовий и даже столов, на которых вы хотели бы иметь интересные детали. С вашей стороны, это также было бы крутым делом, если бы вы стали действительно преданными своему делу и преуспели в этом.

Прежде чем мы перейдем к пошаговой процедуре создания шаблонов маршрутизатора правильным и простым способом, вы должны знать о предварительных требованиях.

Подробнее …

1. Маршрутизатор

Для реализации этого проекта вам понадобится хороший маршрутизатор. Обычно вы можете купить его в местном магазине бытовой техники или заказать через Интернет. В большинстве случаев он идет в комплекте со столом и другим деревообрабатывающим оборудованием.

Если вам не нужен набор, вы всегда можете купить его отдельно, а цена может варьироваться от долларов США до 180 долларов США в зависимости от бренда и интернет-магазина.

2. Фанера или оргалит

Я обычно советую вам использовать оргалит, потому что он более доступен по цене и с ним так легко работать.

3. Бумага и карандаш

Вам понадобится это, чтобы нарисовать узор на дереве, на котором вы хотите создать рисунок или создать шаблон.

4. Лобзик или спиральная пила

Вы будете использовать лобзик или спиральную пилу при формовании ДВП или фанеры.

Вы можете прочитать наше подробное руководство о том, как найти лучшую спиральную пилу. В мгновение ока ниже представлены 3 наших лучших выбора.

5. Наждачная бумага

Это последние штрихи, которые сделают ваш проект более презентабельным и профессиональным.

Это действительно сложно только тогда, когда вы думаете о его создании, потому что технически это звучит сложно, особенно для новичков. Но, как вы читали, его довольно легко обработать и применить в своем проекте.

Подводя итог всему , по сути, все, что вам нужно сделать, это получить желаемый дизайн и создать из него узор. Как только узор будет готов, вы можете создать желаемый шаблон.

После того, как ваш шаблон был установлен, можно было приступить к резке, фрезерованию и шлифованию.Возможно, самым сложным здесь было бы измерить все и убедиться, что все это точно. Одно неверное измерение может испортить весь проект, а вы этого не хотите.

От вас не ожидается, что вы сразу добьетесь успеха с первого раза. Но не расстраивайтесь и не относитесь к себе так строго. Не всем удавалось довести его до совершенства с первого раза.

Иногда это требует практики, поэтому мы бы посоветовали вам попрактиковаться в проектах, которые включают в себя маршрутизацию и создание шаблонного маршрутизатора.Повеселись!

Советы по маршрутизации шаблонов | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Советы по маршрутизации шаблонов

Рэнди Джонсон

– Если вы хотите получить максимальную отдачу от маршрутизатора, вам необходимо освоить маршрутизацию по шаблону. Изучив основы, вы сможете провести всю жизнь, исследуя его многочисленные возможности. Вы сможете более точно и легко создавать больше проектов.

Шаблонная маршрутизация имеет два больших преимущества. Первое – это повторяемость. Используя шаблонную фрезеровку, вы можете сделать одну или 100 абсолютно одинаковых деталей. Во-вторых, шаблонная маршрутизация упрощает создание изогнутых или сложных форм.

Маршрутизатор среднего размера с фиксированным или врезным основанием подходит для большинства шаблонов маршрутизации. Мы предпочитаем фрезы с 1/2 дюйма. хвостовик для их прочности, но многие 1/4 дюйма. биты с хвостовиком тоже подойдут.

Направляющая для черновой пилы Руководство по шаблону на ленточной пиле упрощает черновую резку заготовок перед фрезеровкой.Лезвие ленточной пилы находится в выемке примерно на 1/8 дюйма. обратно с круглого конца направляющей. Направляющая следует по краю шаблона, в то время как заготовка обрезается с превышением размера на 1/8 дюйма, что идеально подходит для большинства проектов . При грубой резке заготовки удаляются излишки материала, поэтому вашему маршрутизатору не придется работать так тяжело. Вы также получите меньше сколов и подгораний.

Щелкните любое изображение, чтобы просмотреть его в увеличенном виде.

Используйте правую коронку Существует три основных фрезы для шаблонных фрез: фрезерная фреза с верхним подшипником, фрезерная фреза с нижним подшипником и прямая фреза в сочетании с направляющей втулкой, которая устанавливается на опорную плиту фрезера.По возможности используйте биты самого большого диаметра, с которыми может справиться ваш маршрутизатор, шаблон или кошелек, потому что биты большого диаметра с меньшей вероятностью сгорят, сколотятся или дребезжат. Диаметр подшипника сверла для трафаретной обработки и сверла с выравниванием заподлицо равен диаметру резания сверла. Это упрощает разработку шаблона, поскольку шаблон делается такого же размера, как и готовая заготовка. Использование направляющей втулки для фрезерования шаблона требует, чтобы шаблон был больше или меньше окончательной формы заготовки, в зависимости от того, фрезеруете ли вы внутри или снаружи шаблона. Размер шаблона может быть сложной задачей, но направляющая втулка позволяет использовать сверло любой формы, которое пройдет через отверстие.

Площадь участка Широкая вспомогательная опорная плита – лучший способ перекрыть открытые пространства шаблона. Он может быть сделан из пластика или дерева и должен быть достаточно длинным, чтобы маршрутизатор не упал в отверстие шаблона. Двухсторонняя лента ковра хорошо работает для крепления вспомогательных подкладки к основной плите маршрутизатора.

Инструмент для формования шаблонов Двумя наиболее полезными инструментами для придания формы и сглаживания шаблонов фрезерных станков являются дисковая шлифовальная машина для внешних кривых и шлифовальная машина с качающимся шпинделем для внутренних кривых. Также хорошо подойдут барабанная шлифовальная машина на сверлильном станке и ленточная шлифовальная машина.

Шаблон для отслаивания и прилипания Ковровая лента – это быстрый способ прикрепить шаблон, когда вы делаете только одну или две детали.Убедитесь, что на ваших деталях нет пыли, чтобы лента держалась плотно. Как только шаблон будет на месте, несколько раз постучите по нему молотком. Это также поможет ленте закрепиться. Когда вы закончите фрезеровку, используйте шпатель, чтобы отделить детали. Иногда на ковровой ленте остаются следы, но они легко счищаются уайт-спиритом . Также ковровая лента бывает разных стилей. Стеклопластиковый тип для внутреннего и наружного применения работает лучше всего, и его можно приобрести в домашних условиях .

Зажать Тумблерные зажимы сложно превзойти своей простотой использования.Они надежно удерживают работу и позволяют легко заменять детали. Они доступны в различных размерах, но показанная длина 6-1 / 2 дюйма является хорошим размером для большинства приспособлений для фрезерования.

Прикрутите винтами Винты – очень надежный способ прикрепить шаблон. Они действительно оставляют отверстия, но это не проблема, если одна сторона заготовки не видна, как в случае с этим сиденьем стула.

Используйте стартовый штифт для безопасного запуска Используйте стартовый штифт с шаблонами, которые требуют фрезерования по всей длине. Это снижает вероятность отдачи и дает вам возможность опереться, как забор при прямых резах. Чтобы использовать стартовый штифт, прижмите заготовку для черновой резки к штифту, а затем медленно вращайте заготовку в фрезу, пока она не начнет резать.Когда подшипник сверла полностью войдет в контакт с шаблоном, вы можете отклониться от стартового штифта. Обведите заготовку против часовой стрелки. Во время фрезерования крепко держите заготовку. Не отпускайте заготовку, пока она соприкасается с фрезой, иначе ваш проект может превратиться в высокоскоростной летающий объект!

Ой! Вот простое решение, если вы случайно сделаете выемку в шаблоне с помощью фрезы.Используйте наполнитель кузова для ремонта повреждений. Нанесите излишки шпатлевки на поврежденный участок, а после того, как он затвердеет, отшлифуйте его до окончательной формы.

Увеличение мощности для облегчения пуска Пусковая аппарель обеспечивает безопасное место для контакта фрезы с шаблоном перед началом резки. Пандус устраняет необходимость в стартовом штифте, поэтому по возможности встраивайте пандус в свои приспособления.Выходной пандус на другой стороне шаблона обеспечивает такое же преимущество в конце реза.

Формирование толстых деталей за два этапа

Шаг 1: Используйте шаблонную коронку для верхнего подшипника и протрите по шаблону нижнюю половину толстой детали.

Шаг 2: Используйте фрезу для выравнивания заподлицо нижнего подшипника, чтобы обработать верхнюю половину толстой детали.Подшипник скользит по поверхности, созданной на этапе 1. Толстая часть снимается с шаблона и на этом этапе прикрепляется к столу.

Шаблон двойного действия Двусторонний шаблон – отличный способ фрезеровать несколько деталей, которым необходимо придать форму с двух сторон. Хитрость в создании приспособления состоит в том, чтобы сделать одну сторону (A) 1/8 дюйма. шире другой стороны (B). Таким образом, на стороне A будет место для внутренней кромки заготовки.Сторона B доведена до окончательной ширины. Перед использованием шаблона распилите заготовки с припуском примерно на 1/8 дюйма с каждой стороны. Затем зажмите одну заготовку на стороне A и сделайте первый проход. Затем переместите эту часть на сторону B и фрезеруйте вторую сторону.

---

Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Творите чудеса с вашим маршрутизатором

Маршрутизатор – это не только универсальный инструмент для магазина, он может творить чудеса. Маршрутизаторы могут быть ручными или постоянно фиксироваться в столе маршрутизаторов для выполнения любого количества рутинных работ. Они могут иметь фиксированные основания, которые идеально подходят для фрезерования кромок, или они могут иметь основание врезного типа.

Маршрутизаторы

также доступны в комбинированных наборах с фиксированными и врезными основаниями, так что вы можете переключаться по мере необходимости. Некоторые маршрутизаторы, такие как триммеры для ламината, являются одноразовыми инструментами.

Маршрутизаторы

доступны в размерах, рассчитанных на мощность от 2 до 3-1 / 2. Компромисс заключается в том, что чем больше мощность, тем крупнее и тяжелее маршрутизатор. Однако для выполнения определенных задач необходимы более мощные маршрутизаторы.

Регулятор скорости необходим для использования с долотами большего диаметра. Электронный регулятор скорости – лучший выбор. Маршрутизаторы доступны с цангами разного размера, чтобы использовать хвостовики фрез разных размеров. Наиболее распространенные размеры – 1/4, 3/8 и 1/2 дюйма. Некоторые маршрутизаторы поставляются с цангами разного размера.

Чаще всего маршрутизатор используется для придания формы кромкам, как показано на этой настенной табличке.

Обычные отрубы

Фрезеры

чаще всего используются для придания формы кромкам, например для кромок стола, и для создания профилей. Используя определенные фрезы или сопоставляя несколько профилей фрез, вы можете создать практически любой тип кромки или формы, какой только можете себе представить. Фрезеры также используются для обрезки кромок пластикового ламината на столешницах. Также доступны специальные насадки для создания вырезов с закругленными углами или углублениями, а также вырезов раковин в твердых материалах.

Некоторые из наиболее распространенных битов для формирования кромок.

Маршрутизаторы

также можно использовать для создания самых разнообразных стыков. Склеенные по кромке стыки, например, при склейке широких досок из узких, можно легко создать с помощью фрезерного станка с использованием различных стилей бит. К ним относятся паз-паз, паз-паз с V-кромкой для сайдинга автомобилей, насадки с наружной и внутренней резьбой с V-образной пазом 90 градусов и специальные насадки для клеевого соединения. Фрезеры, оснащенные долотом для прорезания, также могут быть использованы для вырезания зубцов для соединения задних стенок шкафов с боковыми стенками, для вырезания канавок, прорезей и пазов для соединения днищ ящиков с ящиками.Другие шарнирные насадки включают в себя: фиксатор ящика, используемый для создания клеевых соединений для соединения сторон и фасадов ящиков; насадки для канавок и бус для создания обшивки лодок; угловые фиксаторы для угловых соединений под углом 90 градусов, например, в шкатулках для драгоценностей; и угловые биты для торцовки.

Рама и панель – очень популярный стиль дверей для шкафов и мебели, который изготавливается с использованием фрезерного станка в фрезерном столе и различных фрез.

Один из наиболее популярных стилей дверей для шкафов и мебели – рама и панель.Обычно это делается с использованием фрез для рельсов и стоек для создания стыков рельсов и стоек, а также с помощью приподнятых фрез для создания панелей. Они предназначены только для использования со столом маршрутизатора, и у вас должен быть маршрутизатор для тяжелых условий эксплуатации.

Соединения типа «ласточкин хвост» являются традиционными и популярными. Их легко и аккуратно изготовить с помощью приспособления «ласточкин хвост» Porter Cable 4200 и маршрутизатора, такого как Porter-Cable Model 892, который оснащен двухпозиционным переключателем, который позволяет выключить маршрутизатор, не отрывая рук от ручек.

Еще одним очень популярным и распространенным соединением является соединение типа «ласточкин хвост», также популярное для конструкции ящиков, а также некоторых типов мебели и небольших ящиков. Приспособления типа «ласточкин хвост», такие как серия Porter Cable 4200, показанная на стр. 14, позволяют фрезеровать все типы соединений «ласточкин хвост», в том числе: через ласточкин хвост, полуслепой ласточкин хвост, полуслепой ласточкин хвост с пазом и даже соединения коробки или пальцев.

Более тяжелые маршрутизаторы иногда не могут удерживать ровно при обрезке кромок. Основание TurnLock Offset Base от Milescraft создает большую стабильную основу для обработки кромок.

Хорошим выбором среди маршрутизаторов для приспособлений является модель 892 Porter-Cable Model 892, которая не только оснащена 12-амперным двигателем с плавным пуском, но и быстро перемещается от фиксированных оснований к погружным и спиральным основаниям, последние два продаются как аксессуары. Двухпозиционный переключатель позволяет отключать питание, не отпуская ручки. Кроме того, тонкая настройка глубины с помощью микрокнопки позволяет легко настроить битовую глубину.

Вам понадобится опорная плита маршрутизатора, на которую можно установить направляющую втулку. Опорная плита TurnLock подходит для большинства маршрутизаторов и поставляется с поворотными втулками.

Для фрезерования «ласточкин хвост» вам также понадобится опорная плита фрезы, которая принимает направляющую втулку, и направляющие втулки, соответствующие размеру хвостовика фрезы. Опорная плита TurnLock Router от Milescraft подходит для большинства маршрутизаторов с круглым основанием, проста в установке и поставляется с двумя поворотными втулками. Дополнительные втулки также доступны в комплекте от 5/16 до 1 дюйма.

Формовочные насадки доступны для любого количества работ

Еще одно распространенное применение маршрутизатора – создание нестандартной формовки.Доступен широкий ассортимент насадок для создания всех типов молдингов, а также материалов для обрамления картин. К ним относятся молдинг короны, бухта, комплекты оконных створок и комплекты поручней. Биты Multi-Form используются для создания обрамления изображений.

Фрезеры

также можно использовать для создания любого количества деревянных швов. Показаны некоторые из наиболее распространенных типов шарниров и бит.

Фрезерная обработка

Врезная фрезеровка добавляет еще больше универсальности, позволяя «выравнивать поверхность», создавать канавки и выполнять широкий спектр декоративных надрезов.При фрезеровании врезной фрезер включается, когда бита не касается рабочей поверхности. Затем сверло подается или «погружается» в рабочую поверхность на заданную глубину. В большинстве случаев требуются какой-либо шаблон и направляющая втулка. И снова доступно большое количество разнообразных шаблонов.

Еще одно удобное приспособление – круговой или дуговой резак, такой как показанный Milescraft. Он направляет фрезер по дуге или окружности.

Волшебство проявляется в большом разнообразии техник и приспособлений, которые можно использовать с погружным фрезером.Одним из очень практичных способов использования погружного фрезерного станка является прорезание пазов для петель. Вы можете быстро и легко вырезать точные внутренние и внешние пазы для дверных петель с помощью фрезерного станка и набора Milescraft Hinge Mortise Guide.

В комплект TurnLock SpiroCrafter Kit входит вращающийся шаблон с вырезанными на нем рисунками.

Одна забавная техника – создание инкрустаций. Это также легко сделать с помощью набора Milescraft TurnLock Inlay. В цангу фрезерного станка вставляется спиральная фреза диаметром 1/8 дюйма, и обрабатываемая деталь прикрепляется к столу.«Собачий» зажим Kreg, установленный в паз верстака, упрощает эту задачу. Выбранный шаблон затем прикрепляется к заготовке двусторонней лентой. Установлена ​​глубина, и фрезер прошелся по внутреннему краю шаблона. Затем излишки материала направляются в шаблон для создания кармана. Материал вставки должен быть такой же или немного толще, чем глубина кармана. Установите глубину резания так, чтобы сверло полностью проходило через материал вставки. Закрепите вкладыш на подложку, затем прикрепите шаблон к материалу вкладыша.Осторожно сделайте один проход вокруг направляющей шаблона. Насухо поместите вкладыш в карман и отшлифуйте вкладыш или карман, чтобы он хорошо прилегал, затем приклейте на место.

После определения рисунка, который вы хотите фрезеровать, вы фрезеруете рисунок, поворачиваете шаблон в следующую позицию и продолжаете фрезерование, пока не завершите рисунок. Затем вставка приклеивается на место.

TurnLock SpiroCrafter – это забавный набор для создания «розовых» узоров для обработки дерева. Хотя он лучше всего работает с Milescraft Plunger Model 1000 или Dremel Model 330, его можно использовать практически с любым фрезером для создания тысяч уникальных дизайнов из дерева и пластика.На маршрутизаторе установлена ​​опорная плита TurnLock и установлена ​​направляющая втулка. Сначала сделайте дизайн на бумаге, а затем выберите шаблон и выкройку. У шаблона есть вращающийся центр, который вставляется в зубцы. Определите интервал вращения из Руководства по проектированию. Поместите бумажный шаблон на заготовку и закрепите его на месте. Отцентрируйте основание шаблона и закрепите его на рабочей поверхности зажимами. Выровняйте шаблон так, чтобы окно выбранного шаблона находилось в желаемом начальном положении, и закрепите шаблон на месте, вставив зубцы шаблона в соответствующие канавки основания шаблона.Поместите направляющую на карандаш так, чтобы нужный конец был направлен к стержню. Отметьте рисунок, позволяя направляющей карандаша следовать за краем выбранного рисунка. Поверните шаблон в следующее желаемое положение и повторите шаги. После завершения проектирования выберите подходящую коронку и направляющую втулку. Установите фрезу на соответствующую глубину, поместите фрезу и направляющую втулку в окно выбранного шаблона, включите фрезер и фрезеруйте шаблон по часовой стрелке.Затем поверните шаблон в следующую позицию.

С Milescraft Router SignCrafter легко создавать собственные фрезерованные деревянные вывески. Приспособление удерживает буквы на месте в качестве шаблона для маршрутизатора.

Вы также можете создать свои собственные фрезерные вывески из дерева или пластика с помощью Router SignCrafter от Milescraft. После того, как инструмент собран, вы выбираете буквы, которые вам нужно написать по буквам, которые вы собираетесь выгравировать, и поместите в слот для букв. Используйте опорную пластину фрезера TurnLock и направляющую втулку.Прикрепите шаблон к заготовке и закрепите рабочую доску на верстаке зажимами. Выберите соответствующую фрезу, включите фрезер, опустите фрезу в шаблон, позволяя направляющей втулке следовать шаблону буквы и фрезеровать букву. Повторите для остальных букв.

Создание вкладок – это увлекательная техника с использованием набора Milescraft TurnLock Inlay Kit. Выемка вырезается по предоставленному шаблону, затем по тому же шаблону вырезается вкладка.

Другие крутые инструменты

У меня есть два старых фрезерных инструмента от Craftsman, которые больше не производятся.Однако они оба хороши, если вы можете найти их на гаражных распродажах или на барахолках. Я хочу, чтобы кто-нибудь еще их сделал. Edge Crafter разработан для использования со столом для фрезерования и может использоваться с предоставленными шаблонами для создания столешниц “пирог-корка”, а также для фрезерования других круглых, овальных или зубчатых конструкций.

Индексируемое приспособление для удержания точеной заготовки и направления фрезера может использоваться для резки канавок в колоннах, ножках стульев и столов.

Craftsman Router Crafter позволяет выполнять контурное точение с помощью фрезерного станка, прямую канавку и рифление, правую и левую спираль, а также конструкции веревок.Если у вас есть токарный станок с индексирующей головкой, вы также можете сделать приспособление для установки на станину токарного станка для установки фрезерного станка для фрезерования колонн. Или вы можете сделать показанное приспособление для гофрирования.

Широкий выбор бит маршрутизатора доступен для любого количества методов маршрутизации. CMT Sommerfeld Set – это идеальный вариант для создания фальшпанельных дверей. Все включено.

Еще один забавный инструмент – это система 3D Router Carver CMT. Его можно использовать с фрезером для погружения для создания акцентов ручной работы на ящиках, дверях или панелях.Система поставляется с шаблонами и фиксирующими рамками, битом 3D Router Carver Bit, видео 3D Carver и полными инструкциями.

Фрезерование по образцу используется для создания ряда точно вырезанных, дублированных деталей, таких как верхние части арочных дверей шкафа. Используется шаблон и бит с шаблоном заподлицо.

С помощью шаблона ручной работы вы можете фрезеровать практически любой дизайн, который вы можете придумать, например, этот шаблон дверцы шкафа, который создает декор с фрезерованными канавками на лицевых сторонах двери.

Фрезеровка по образцу – отличный способ дублирования элементов, например, для создания изогнутых верхних направляющих и панелей для дверей с приподнятыми панелями. Шаблоны рам и панелей от Woodcraft позволяют легко вырезать нужное количество деталей. Шаблоны включают собор или арку. Каждый набор обработан для точной подгонки. После грубого распиливания заготовки шаблоны прикрепляются к заготовке с помощью двусторонней ленты, а для точной фрезерования формы используется фреза заподлицо. Вы также можете сделать свои собственные шаблоны из 3/8-дюймового пластика, HDPE или фанеры для других форм.

Многие рутинные операции по маршрутизации требуют использования таблицы маршрутизатора.

Многие методы фрезерования, особенно молдинги, рельсы и стойки, а также профилирование панелей, требуют использования фрезерного стола. А некоторые техники просто невозможно выполнить без стола. Woodcraft имеет два отличных стола для фрезерования вместе с аксессуарами или «системами» для использования со столами. К ним относятся чугунный фрезерный стол Bench Dog ProMax и фрезерный стол JessEm Mast-R-Lift Excel. Я также использовал большой настольный фрезерный стол Craftsman Professional с отличными результатами.

---

Рекомендуемые статьи

Шаблоны и направляющие для маршрутизаторов

– Шаблоны для деревообрабатывающих станков

Фрезерный станок по дереву – один из самых полезных и универсальных инструментов в мастерской. С помощью наших инструментов и принадлежностей для маршрутизатора вы можете превратить свой маршрутизатор в прецизионную многофункциональную машину.

Шаблоны и вспомогательные средства проекта маршрутизатора

С помощью вашего деревообрабатывающего фрезерного станка вы можете создавать самые разные творческие проекты. В Infinity Cutting Tools есть все необходимые аксессуары для маршрутизаторов: от мисок и подносов до дверок шкафов и вывесок, вставок и акцентов.

Шаблоны для изготовления лотков

Наши шаблоны чаш и подносов позволяют легко создавать подносы для вечеринок для тех, кто любит развлекать друзей и семью. Infinity Cutting Tools предлагает широкий выбор дизайнов для изготовления шаблонов лотков. У нас есть несколько классических шаблонов дизайна мисок и подносов, а также шаблоны подносов на праздничную и спортивную тематику.

Шаблоны дверей шкафа

Один из самых популярных проектов, которым занимаются деревообработчики, – это шкафы, будь то кухонные шкафы, туалетные столики для ванных комнат или предметы мебели.Добавление дверей шкафа с приподнятыми панелями – верный способ украсить любой проект. С помощью наших эксклюзивных фрезерных и формовочных приспособлений Frame and Panel Master, Heavy Duty Frame и Panel Master в сочетании с нашими стандартными шаблонами для изготовления дверей вы можете создавать идеальные, профессиональные арочные двери и двери с приподнятыми панелями в соборе.

Знаки, инкрустации и акценты

Infinity Cutting Tools позволяет легко создавать собственные вывески, инкрустации и акценты. Мы предлагаем широкий выбор аксессуаров для изготовления вывесок и создания деревянных вставок своими руками.

Мы также предлагаем несколько удобных аксессуаров для добавления декоративных штрихов в ваши проекты. Наш приспособление для гофрирования для прямой и дугообразной ложи позволяет легко добавлять детали язычков и флейт. 3-шт. Шаблон шаблона для радиуса углов – идеальное решение для закругления углов заготовки на столе фрезерного станка для вывесок, ящиков и множества других проектных задач.

Приспособления для маршрутизатора, направляющие для фрезерного станка и принадлежности для фрезерования

Как плотники, мы ценим, как наличие подходящего инструмента для работы может вывести ваш проект на новый уровень.Наш ассортимент приспособлений, направляющих и принадлежностей для деревообрабатывающих фрезерных станков обеспечивает профессиональные результаты.

Круговая и угловая резка

Один из самых простых способов создать идеальный круг – это использовать фрезер. Наши приспособления для нарезания кругов, опорные плиты и аксессуары избавят вас от лишних хлопот по нарезке кругов. Мы предлагаем широкий выбор круговых направляющих и приспособлений Jasper, которые просто заменяют опорную плиту на вашем маршрутизаторе, превращая его в точный компас для резки и фрезерования кругов. Наш нож для резки овалов и кругов с вакуумным основанием идеально подходит для резки кругов из широких панелей или листовых материалов, таких как фанера или МДФ.Комплект Milescraft RouterGuide Kit превращает ваш маршрутизатор в компас, направляющую кромки или маршрутизатор со смещенным основанием.

Маршрутизатор направляющие для столярных изделий

Еще одна первостепенная задача вашего маршрутизатора – это создание столярных изделий для ваших деревообрабатывающих проектов. Наш выбор направляющих для столярных изделий обеспечивает высочайшую точность для плотного прилегания стыков при обработке дерева с помощью ручного фрезерного станка или фрезерного стола. Наши столярные системы непревзойденны по легкости и точности – от стержней до ласточкин хвост и коробчатых соединений.

Наша эксклюзивная система конических шлицев «ласточкин хвост» обеспечивает простое решение для добавления декоративных штрихов и прочности к проектам коробок.Набор Master Dado Set по дереву – идеальное решение для фрезерования палочек идеального размера для создания швов без зазоров. Обязательно ознакомьтесь с ассортиментом продуктов Leigh, MPower, Milescraft и Incra.

Опорные плиты и втулки фрезы

Вспомогательная опорная плита и направляющая втулка на вашем деревообрабатывающем фрезерном станке расширяют его возможности для решения широкого круга задач, от фрезерования шаблонов до столярных работ.

Приспособления для установки фрезы

При установке большого количества столярных фрез на столе фрезерного станка точная установка высоты фрезы может вызвать затруднения.
