Резьбовые соединения
Резьбовые соединения
Какие соединения называются резьбовыми?
Соединения, которые осуществляются крепежными деталями машин посредством резьбы, называются резьбовыми.
Что такое резьба?
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Резьба — это винтовая канавка определенной формы, нарезанная на боковой поверхности цилиндрического или конического стержня.
Какими основными параметрами характеризуется резьба?
Резьба (цилиндрическая) характеризуется следующими основными параметрами: формой и профилем, наружным диаметром, средним диаметром, внутренним1 диаметром, углом подъема, шагом и ходом резьбы, числом заходов, т. е. числом ниток резьбы, приходящимся на ее ход.
Что такое профиль резьбы?
Профиль резьбы — это очертание ее выступов и впадин (в продольном сечении).
Что такое наружный диаметр резьбы d?
Наружный диаметр резьбы — это наибольший диаметр, измеряемый по вершине резьбы. Что такое средний диаметр резьбы d.
Средний диаметр резьбы — это расстояние между двумя линиями, проведенными по середине профиля резьбы между дном впадины и вершиной нитки параллельно оси шпильки или болта. Что такое внутренний диаметр резьбы d.
Внутренний диаметр —это наименьшее расстояние между противоположными основаниями резьбы, измеренное в направлении, перпендикулярном оси шпильки или болта.
Что такое угол подъема резьбы р?
Угол подъема резьбы — это угол – между винтовой линией по среднему диаметру резьбы и плоскостью, перпендикулярной к ее осевой линии.
Что такое шаг резьбы S?
Шаг резьбы — это расстояние между одноименными сторонами двух рядом расположенных витков, измеренное в направлении осевой линии резьбы.
Что такое нитка резьбы?
Нитка (виток) резьбы —это часть резьбы, образуемая при одном полном обороте профиля.
Как подразделяются резьбы в зависимости от количества ниток?
В зависимости от количества ниток, резьбы подразделяются на однозаходную, двухзаходную, трех-, заходную и т. д. У однозаходной резьбы на торце болта, винта или гайки виден только один конец витка, а у многозаходных — два, три и больше витков. Однозаходные резьбы имеют малые углы подъема в винтавой линии и большое трение.
В резьбовых соединениях применяют исключительно однозаходные резьбы как наиболее надежные в отношении самоторможения резьбовых деталей, предохраняющие их от самоотвинчивания. Многозаходные резьбы применяются в передачах винт-гайка.
Как подразделяются резьбы в зависимости от направления вращения контура, образующего резьбу?
В зависимости от направления вращения контура, образующего резьбу, различают правую и левую резьбу. Если резьба правая, то гайка навертывается на болт слева направо (по часовой стрелке), а если левая, то гайка навертывается на болт справа налево (против часовой стрелки).
Как классифицируются резьбы по назначению?
В зависимости от назначения резьбы классифицируются на крепежные, крепежно-уплоТняющие й На’ резьбы для передач движения. Крепежные резьбы служат для скрепления деталей, крепежно-уплотняющие — для скрепления и создания герметичности в соединении, а резьбы для передач движения применяются в передачах винт-гайка и в червяках червячных передач.
Как подразделяются резьбы в зависимости от формы профиля?
В зависимости от формы профиля резьбы подразделяются на треугольные, прямоугольные, трапецеидальние и др.
Рис. 1. Резьба метрическая
В свою очередь, треугольная резьба делится на метрическую и дюймовую.
Какая треугольная резьба называется метрической?
Метрической называется такая треугольная резьба, у которой диаметр и шаг выражаются в метрической системе мер — в миллиметрах, а угол профиля у нее 60°.
Наиболее широкое распространение получила метрическая резьба с крупным шагом, так как по сравнению с резьбой с мелким шагом влияние ее на износ и ошибки ее изготовления меньше.
Какая резьба называется дюймовой?
Дюймовой резьбой называется такая резьба, у которой наружный диаметр измеряется в дюймах, а шаг резьбы —числом ниток на 1 дюйм (дюйм равен 25,4 мм). Угол профиля резьбы 55°. Дюймовая резьба применяется в старых машинах, а также в импортных машинах, ввозимых к нам из стран, где применяется дюймовая система.
В каких случаях применяется трапецеидальная резьба?
Трапецеидальная резьба применяется в передачах винт-гайка и в червячных передачах (червяк), так как она имеет меньшие потерн при трении по сравнению с треугольной резьбой и более прочная.
Какие детали являются основными крепежными деталями резьбовых соединений?
Основные крепежные детали резьбовых соединений— это болты, шпильки, винты и гайки.
Что такое болт?
Болт —это деталь обычно круглого поперечного сечения, имеющая на одном конце головку, а на другом резьбу. Головки болтов могут быть шестигранными, квадратными, полукруглыми, потайными и др. Преимущественное применение имеют болты с шестигранными головками, имеющими следующие стандартные размеры: 7, 9, 10, 11, 12, 14j 17, 19, 22 мм и т. д.
В каких случаях применяются болты для скрепления деталей?
Болты для скрепления деталей применяются в тех случаях, когда детали имеют относительно небольшую толщину или когда материал деталей не может обеспечить необходимую надежность резьбы.
Что такое шпилька?
Шпилька — это стержень с резьбой на обоих концах; одним концом она ввинчивается в скрепляемую деталь, а на другой ее колец навинчивают гайку.
Различают шпильки повышенной и нормальной точности, изготовляемые, с одинаковыми номинальными диаметрами резьбы и гладкой части или с номинальным диаметром резьбы больше диаметра гладкой части.
В каких случаях для скрепления деталей применяют шпильки?
Шпильки применяют в тех случаях, когда материал скрепляемых деталей с нарезанным отверстием при применении винтов не обеспечивает необходимой долговечности резьбы при частых сборках и разборках соединений.
Что такое винт?
Винт — это деталь круглого поперечного сечения, обычно с резьбой на одном конце и головкой на другом, но в некоторых случаях в резьбовых соединениях применяют винты без головок. Винты в резьбовых соединениях крепятся не гайками, а ввинчиваются резьбовым концом в одну из скрепляемых деталей: По своему назначению вннты подразделяются на крепежные, служащие для скрепления соединяемых деталей, и установочные, имеющие в отличие от крепежных резьбу по всей длине стержня и предотвращающие взаимный сдвиг деталей.
Крепежные винты изготовляют с головкой под ключ или под отвертку, а установочные — либо с головкой под ключ, либо без головки со шлицами или с углублением под ключ. Установочные гоЛовки винтов бывают шестигранные, квадратные; полукруглые, потайные и др.
В каких случаях применяют винты для скрепления деталей?
Винты для скрепления деталей применяют в тех случаях, когда одна из скрепляемых деталей относительно большой толщины, или когда невозможно разместить гайки, или при жестком требований уменьшения массы резьбового соединения, или для придания соединений более красивого внешнего вида.
Что такое гайка?
Гайка — это крепежная деталь с резьбовым отверстием, навинчиваемая на конец болта или шпильки и служащая для замыкайия соединяемых деталей машин при помощи болта или шпильки. По форме гайки бывают шестигранные с Одной или двумя фасками, шестигранные корончатые со стандартными размерами между противоположили гранями 7, 9, 10, 11, 12, 14, 17, 19, 22 мм и т.
д. Кроме шестигранных гаек в машиностроении применяются также квадратные, круглые и цилиндрические гайки.
Для чего служат шайбы?
Шайбы служат для того, чтобы не помять поверхность скрепляемых деталей и для увеличения ойорной поверхности: Их подкладывают под головки болтов и винтов, а также под гайки.
Для чего служат гаечные замки?
Гаечные замки служат для удержания резьбовых соединений от самоотвинчйвания при движениях, толчках и ударах, которым подвергаются детали машин вО время работы.
Какие гаечные замки применяются в машиностроении?
В машиностроении применяются разные гаечные замки, например разрезная (пружинящая) шайба, которая благодаря своей упругости держит гайку затянутой. Кроме пружинящих шайб применяются шайбы стопорные с внутренними и наружными зубьями, шайбы стопорные с одной и двумя лапками. В отдельных случаях для стодорения гаек пользуются штифтами, винтами и упругими контргайками.
Из какого материала изготовляют болты, шпильки, винты, гайки, шайбы и гаечные замки?
Болты, шпильки, винты и гайки изготовляют из сталей марок Ст.
3 КП, Ст. 5, 10, 10КП, 15, 15КП, 20, 30, 35, 45, 40Г, 35Х, 40Х, 35ХА, 30ХСА и др., а шайбм и гаечные замки (кроме пружинных) обычно изготовляют из сталей марок Ст. 0, Ст. 1, Ст. 2, Ст. 3, ОД 10, 15, 20 и 25. Пружинные замки изготовляют из стали марок 65, 70, 75, 65Г и др.
Каким инструментом завинчивают и отвинчивают болты и гайки?
Завинчивают и отвинчивают болты и гайки гаечными ключами — простыми, универсальными и специальными.
Прастые (открытые) ключи бывают односторонними и двусторонними, размеры ях зева должны соответствовать стандартным размерам головок болтов и гаек, В нашей стране приняты следующие размеры зева для двусторонних ключей (в. миллиметрах): 5X7, 7X9, 9X11, 10X12, 12×14, 14Х.17, 17X19, 19х Х22 и т. д. Кроме простых ключей в машиностроении широко используются торцевые ключи, трубчатые или цельные, которые бывают также односторонние и двусторонние.
Из какого материала изготовляют гаечные ключи?
Гаечные ключи изготовляют из инструментальной, углеродистой, а иногда из легированной стали.
Каким инструментом отвертывают и завертывают винты с прорезью (шлицем)?
Винты с прорезью (шлицем) отвертывают и завертывают отвертками, рабочая часть (лезвие) которых должна соответствовать размерам, шлица. Рабочую часть отверток, так же, как и головки гаечных ключей, закаливают.
В каких случаях в машиностроении для завертывания гаек и винтов пользуются механизированным инструментом?
Механизированным инструментом в машиностроении пользуются при сборке машин и механизмов в массовом производстве, благодаря чему резко повышается производительность труда. Механизированные гаечные ключи и отвертки приводятся в движение электрическими и пневматическими двигателями.
Шаг резьбы. Описание. Область применения :: SYL.ru
Практически любая отрасль современной человеческой деятельности активно сопряжена с применением самого различного оборудования.
Само собой разумеется, что абсолютно все механизмы и машины имеют большое количество крепежных элементов, в числе которых резьбовые соединения занимают доминирующую позицию. Существует несколько параметров, по которым рассчитываются и выбираются данные виды соединений. Мы же будем говорить о таком важнейшем с технической точки зрения критерии, как шаг резьбы.
Технический термин
Шаг резьбы – расстояние, которое измеряется между парой верхних точек двух соседних витков. Эта дистанция измеряется параллельно оси самой резьбы. С этой целью используются такие инструменты, как резьбомер, метчик с аналогичным шагом, штангенциркуль. Помните, что их применение требует наличия определенных специфических знаний и навыков, но полученные с их помощью результаты замеров будут высокоточными и наиболее правильными.
Резьба. Разновидности. Особенности
Самой редкой резьбой является дюймовая. Ее профиль – треугольник с углом при вершине 55 градусов. На сегодняшний день она не применяется при проектировании нового оборудования, а используется лишь в качестве запасных частей к старым механизмам.
Трубная цилиндрическая – резьба дюймовая, только шаг у нее мелкий. Нарезается исключительно на трубах диаметром не более шести дюймов.
Упорная резьба применяется с целью передачи значительных усилий, которые действуют в одном направлении (например, прессы, домкраты и т.д.).
Резьба трапецеидальная имеет профиль в виде трапеции с углом тридцать градусов. Ее симметричный профиль дает возможность эксплуатировать ее в реверсивных винтовых механизмах.
Круглая резьба также стандартизирована. Применение ее довольно ограничено. Основными направлениями ее эксплуатации являются: крюки подъемных кранов, водопроводная арматура, механизмы, работающие в агрессивной среде.
Применяются также трубная коническая и трубная цилиндрическая резьбы.
Некоторые сведения о метрической резьбе
Именно этот вид резьбы является основным. Ее профиль представляет собой треугольник с равными сторонами с углом профиля равным 60 градусам. Шаг метрической резьбы может быть как крупным, так и мелким, который в свою очередь разделяется на три категории: резьба мелкая, резьба мелкая 2, супермелкая.
Следует помнить, что если было принято решение приобрести крепёжное изделие, то необходимо обратить внимание на обозначение резьбы. В случаях когда указан лишь диаметр, подразумевается, что шаг метрической резьбы является основным. Данная резьба характеризуется также еще и тем, что при соединении с ее помощью будет обеспечен зазор между вершиной резьбового профиля болта и впадиной профиля гайки.
Соединение тонкостенных деталей
Для того чтобы обеспечить надёжное и прочное скрепление узлов, имеющих достаточно малую толщину стенок, а также для компенсации действия различных динамических нагрузок (вибрации, ударов и прочего) применяют мелкий шаг резьбы. Объясняется это тем, что такие резьбы обладают несколько меньшей собственной высотой профиля и углом подъема. Кроме того, имеет место повышенное самоторможение.
Особенности некоторых монтажных операций
Закрепление различных деталей, узлов и механизмов с помощью болтов и шпилек – это, пожалуй, самый распространённый вид соединений в современной технике.
Но перед тем как выполнять подобные работы, необходимо обратить пристальное внимание на все комплектующие и их размеры, а в особенности на шаг резьбы болта. Необходимо помнить, что эта величина направлена на то, чтобы обеспечить надёжную фиксацию монтируемого оборудования. В некоторых случаях применяют даже дополнительные герметики. Целью их эксплуатации является дополнительное обеспечение крепости соединения, а также исключение вероятности протекания транспортируемой жидкости или газа на устанавливаемых фланцах.

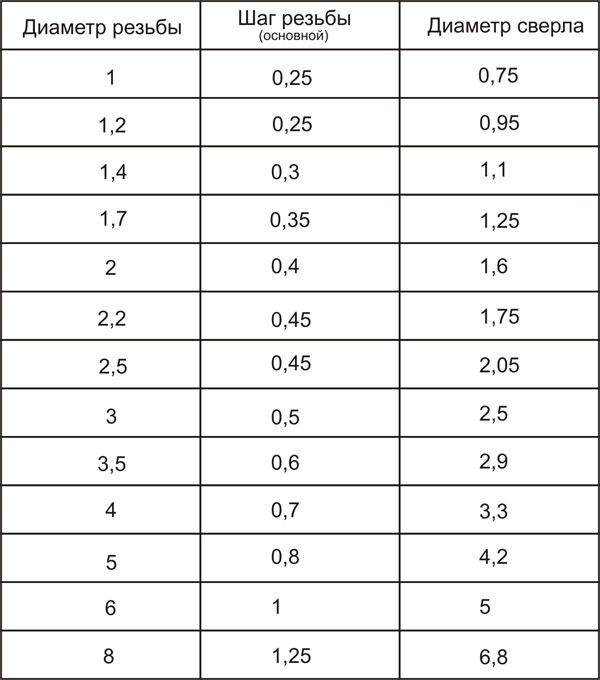

Например, достаточно часто применяемый шаг резьбы 1, он является обычным для болтов диаметром 8 миллиметров. Крепежные элементы такого размера в быту и на производстве применяются сплошь и рядом. Их незначительные габариты и вес делают их удобным как для транспортировки, так и для установки.
Важные нюансы
Шаг резьбы по принятым международным нормам и стандартам в машиностроении измеряется в миллиметрах. Хотя и здесь есть свои особенности, которые заключаются в том, что у некоторых видов резьбы шаг может выражаться количеством витков на один дюйм ее длины.
В заключение хотелось бы отметить – расчет и подбор резьбовых соединений, вопреки общественному мнению, должен все же осуществляться исключительно профильными специалистами, поскольку от правильности полученных данных будет зависеть работоспособность и надёжность механизмов и конструкций и, соответственно, безопасная работа людей, их эксплуатирующих и обслуживающих.
30 штук в упаковке | 12 дней | 30 | Унифицированный шагомер (60°) | 4–42 шага на дюйм | 30 листов: 4, 41/2, 5, 51/2, 6, 7, 8, 9, 10, 11, 111 /2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 TPI | Унифицированный | ||
18 штук в упаковке | 12 дней | 18 | Метрический шагомер (60°) | 0,4–7 мм | 18 лепестков: 0,4, 0,5, 0,75, 1, 1,25, 1,5, 1,5, 4, 4, 3,5, . 5, 5,5, 6, 6,5, 7 мм | Метрическая система | ||
21 шт. в упаковке | 12 дней | 21 | Шагомер, метрический (60°) | 0,4–7 мм | 21 лист: 0,4, 0,5, 0,7, 0,75, 0,8, 0,9, 1, 3, 25, 1 1,5 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7 мм | Метрическая система | ||
12 дней | 22 | Метрический винтовой винт (60 °) | 0,35 – 6 мм | 22 Листья: 0,35, 0,4, 0,45, 0,5, 0,6, 0,7, 0,75, 0,8, 1, 1,25, 1,75, 2, 2, 2, 0,75, 0,8, 1, 1,25, 1,75, 2, 2, 0,7, 0,75, 0,8, 1,25, 1,75, 2, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5,6 мм и угловой датчик 60° | Метрическая система | |||
| В наличии | 12 дней | 51 | Метрический и унифицированный шагомер (60°) | 0,4 - 7 мм / 4 – 42 TPI | 51 Листья: набор 188-122 и 188-111 | Метрика / Unified | ||
 included in pkg.”>
12 дней | 28 | Метрический и унифицированный шагомер (60°) | 0,5–6 мм / 4–56 шагов на дюйм | 28 листов: 4, 6, 8, 10, 11, 11-1/2, 12, 13 , 16, 20, 28, 32, 40, 56 TPI0,50, 0,75, 1,00, 1,25, 1,50, 1,75, 2,00, 2,50, 3,00, 3,50, 4,00, 4,50, 5,00. 6,00 мм | Метрическая / унифицированная | |||
28 штук в упаковке | 12 дней | 28 | Метрический шагомер (60°) | 0,25–2,5 мм | 28 листов: 0,25, 0,30. 0,35, 0,40, 0,45, 0,50, 0,55, 0,60, 0,65, 0,70, 0,75, 0,80, 0,85, 0,90, 1,00, 1,10, 1,20, 1,25, 1,30, 1,40, 1,50, 1,60, 1,80, 1,70, 1,700, 2.00. 2,50 мм | Метрическая система |
Как измерить размер и шаг резьбы
Рис.
1. Шагомер упрощает измерение шага резьбы.
Измерение размера резьбы, в частности, большого диаметра и шага резьбы, необходимо для идентификации неизвестной резьбы. Процесс прост с использованием штангенциркуля и измерителя шага. В этой статье описывается использование этих и других инструментов, методология и способы использования собранных данных.
Содержание
- Инструменты для измерения размера и шага резьбы
- Таблицы стандартов резьбы
- Часто задаваемые вопросы
метчики
резьбовые плашки
воротки и плашки
наборы метчиков и матриц
Инструменты для измерения размера и шага резьбы
Три инструмента для измерения основного диаметра и шага резьбы: штангенциркуль, калибр для измерения шага и линейка.
Штангенциркуль
Штангенциркуль (рис. 2) является наиболее полезным инструментом для измерения наружного или внутреннего диаметра резьбового соединения.
Верхние губки в верхней части головки штангенциркуля (рис. 2, обозначенные буквой А) могут измерять диаметры внутренней резьбы, а нижние губки (рис. 2, обозначенные буквой В) могут измерять диаметры наружной резьбы. Основная шкала (рис. 2, обозначенная буквой C) показывает целочисленное значение измерения. Эта шкала может быть в сантиметрах или дюймах. Шкала нониуса показывает десятичное значение измерения. В метрической шкале шкала нониуса соответствует 1 миллиметру. Шкала Вернье имеет 25 делений по 0,025 дюйма по британской шкале.
Рисунок 2: Крупный план штангенциркуля с компонентами: верхние кулачки (A), нижние кулачки (B), основная шкала (C), нониусная шкала (D), стопорный винт (E) и винт с накатанной головкой (Ф).
Измерение резьбы штангенциркулем
При измерении наружного диаметра резьбового соединения важно сначала узнать, является ли резьба конической. Если визуальный осмотр не может определить это, используйте штангенциркуль для измерения первой, четвертой и последней резьбы крепежной детали.
Если диаметр крепежного элемента изменяется, резьба сужается. Если диаметр остается постоянным, резьба прямая или параллельная. Если резьба коническая, измерьте наружный диаметр 4-й или 5-й резьбы, чтобы получить истинный наружный диаметр резьбы. Если резьба прямая, измерьте любую резьбу, чтобы найти ее больший диаметр.
При измерении большого диаметра наружной резьбы поместите губки штангенциркуля на вершину резьбы. При измерении большого диаметра внутренней резьбы поместите губки на канавку резьбы. Чтобы измерить длину болта, измерьте нижнюю часть головки до конца резьбы. В следующих инструкциях описывается использование штангенциркуля для измерения резьбового соединения.
- Поместите застежку с наружной резьбой между нижними браншами или поместите верхние кулачки внутрь застежки с внутренней резьбой.
- С помощью винта с накатанной головкой (рис. 2, помечен F), чтобы губки соприкоснулись с резьбой.
- При контакте поверните стопорный винт (рис.
2, обозначенный E). Стопорный винт предотвращает регулировку штангенциркуля во время считывания измерения. - Посмотрите на 0 на шкале нониуса. Число на основной шкале, которому соответствует 0, определяет целое число и первый десятичный знак измерения.
- Вполне вероятно, что 0 не будет полностью соответствовать числу на основной шкале, а будет находиться между двумя числами.
- Посмотрите на деления шкалы нониуса. Линия деления, которая ближе всего совпадает с линией на основной шкале, определяет второй десятичный знак измерения.
2, обозначенный E). Стопорный винт предотвращает регулировку штангенциркуля во время считывания измерения.Штангенциркуль на рис. 2 раскрывается до размера 6,31 см. 0 соответствует 6,3, а линия, отмеченная 1 на шкале нониуса, ближе всего совпадает с линией на основной шкале.
Измерение резьбы линейкой
Линейкой можно измерить наружный диаметр и шаг резьбового соединения. Однако это не так точно, как с помощью штангенциркуля. Линейка должна иметь высокое разрешение и показывать измерения с точностью до долей миллиметра.
Чтобы измерить шаг резьбы в США или Канаде, измерьте число витков на дюйм (TPI). Чтобы измерить шаг метрической резьбы, измерьте расстояние между двумя последовательными гребнями.
Измерение шага с помощью шагомера
Рис. 3. Шагомер
На рис. 3 показан шагомер для измерения резьбы. Шагомер может быть метрическим или имперским. Шагомер имеет несколько листов с выбитым на нем номером. Цифра указывает шаг. При идентификации неизвестной резьбы важно иметь имперский и метрический калибр. Между метрической и имперской резьбой есть сходство, которое может привести к ложному срабатыванию. Например, может показаться, что калибр с метрическим шагом соответствует некоторым дюймовым резьбам. Имперский калибр будет иметь более точное соответствие и обеспечит правильный шаг.
Таблицы стандартов резьбы
После измерения основного диаметра и шага резьбы сравните результаты с таблицами стандартов резьбы, чтобы определить стандарт резьбы. В таблицах стандартов резьбы есть данные по большому диаметру наружной резьбы, меньшему диаметру внутренней резьбы, шагу и размеру резьбы.
