Гайка шестигранная с нестандартной резьбой
Каталог продукции
Спецпредложение
8 х 90 Болт к.п 5.8 ГОСТ 7805-70 оцинк.Подробнее…
Гайка шестигранная с нестандартной резьбой
Быстрый подбор
Гайки шестигранные с нестандартной резьбой
Гайки шестигранные изготавливаются по различным ГОСТам, относятся к машиностроительному крепежу и применяются при монтаже металлоконструкций любой сложности и габаритов.
Гайки, как и прочий крепеж, могут изготавливаться из черного металла, нержавеющего и из цветных сплавов. Выбор материала зависит от условий работы узла, и зависит от класса прочности метиза. Стали, применяемые для изготовления крепежных деталей:
· Углеродистые (ст3, ст20, ст45 и пр.).
· Легированные (35Х, 20Х13 и пр.).
· Нержавеющие (12Х18Н10Т и пр.
Метизы, изготовленные из черных металлов, применяются в узлах под покраску. Предотвратить коррозию может покрытие. Наиболее распространено цинковое (горячий, гальванический, каталитический способы нанесения). Прежде чем заказать шестигранную гайку с нестандартным шагом, материал и наличие покрытия можно уточнить у менеджера. В обозначении гайки обязательно должен указываться мелкий или нестандартный шаг, покрытие и класс прочности:
Гайка М10х1,25.4.016 ГОСТ ХХХХ–ХХ*,
где 1,25 – мелкий шаг; 4 – класс прочности; 016 – цинковое покрытие толщиной 6 мкм.
*гайка с мелким шагом может изготавливаться по любому ГОСТу (5915, 5927 и другим).
Метрическая резьба, применяемая в крепежных изделиях, согласно ГОСТ 8724–81 разделяется на основную и мелкую. Каждый типоразмер может иметь от одной до пяти мелких резьб. Например, у М6 2 мелких шага (0,5 и 0,75), а у М24 уже 4 мелких шага (2; 1,5; 1 и 0,75).
· обладает самоторможением за счет измененного угла зубца;
· применяется в тонкостенных деталях, потому что она меньше ослабляет их сечение;
· позволяет приложенным повышенным усилиям немного смять первые зубцы, тем самым выбираются возможные зазоры и усиливается прочность соединения.
Область применения шестигранных гаек с нестандартной резьбой – это соединения, которые подвергаются знакопеременным нагрузкам и вибрации (например, автомобиль), а также работают в условиях экстремальных температур.
Однако, гайки с мелкой резьбой не применяются в соединениях, испытывающих значительные осевые и изгибающие нагрузки, поскольку уменьшенный профиль в таких случаях не обеспечит прочность соединения.
Купить гайки с нестандартной резьбой в ООО «МАШКОМПЛЕКТ» можно под заказ, цена в таком случае обсуждается индивидуально с менеджером.
Гайка шестигранная упрочненная кл. пр. 8 мелкий шаг DIN934
+ Смотреть все
Гайка шестигранная упрочненная с мелким шагом резьбы представляет собой деталь с внутренней резьбой, которая вместе с винтом или болтом составляет винтовую пару. Гайки используются для крепления и соединения узлов и устройств наряду с винтами, болтами, резьбовой шпилькой. Параметры отвечают отечественным ГОСТам 5915 и 5927, используется для создания неподвижных металлических конструкций различного назначения. Гайка шестигранная DIN 934 может иметь различные классы прочности, резьба метрическая, шаг резьбы мелкий или крупный. Номинальные размеры по диаметру резьбы и линейным параметрам шестигранника регулируются действующими нормативными актами. Предназначены, в основном, для крепежа элементов трубопровода, механизмов, строительных конструкций.
Применение: в строительстве, машиностроении, энергетической отрасли, мебельном производстве.
Материал: сталь. bsp;
Покрытие: оксидирование, фосфатирование, гальваническое цинкование.
Аналоги (ISO, DIN, EN ISO):
|
Стандарт |
Наименование |
Примечание |
Отличие от DIN 934 |
EN ISO 4032 |
Гайка шестигранная |
Распространяется на гайки с крупным шагом резьбы и кл. прочности 6, 8, 10, а также на гайки из нержавеющей стали с А2 и А4 с кл. прочности 50 и 70. |
В стандартах ISO новый размер под ключ (M10, 12, 14, 22) и другая высота гайки с размерами от М5 до М39. Полностью идентичны гайки с размерами до М5 и свыше М39. |
EN ISO 4033 |
Гайка шестигранная |
Распространяется на гайки с крупным шагом резьбы и кл. |
|
EN ISO 8673 |
Гайка шестигранная с мелким шагом резьбы |
|
прочности 9 и 12.

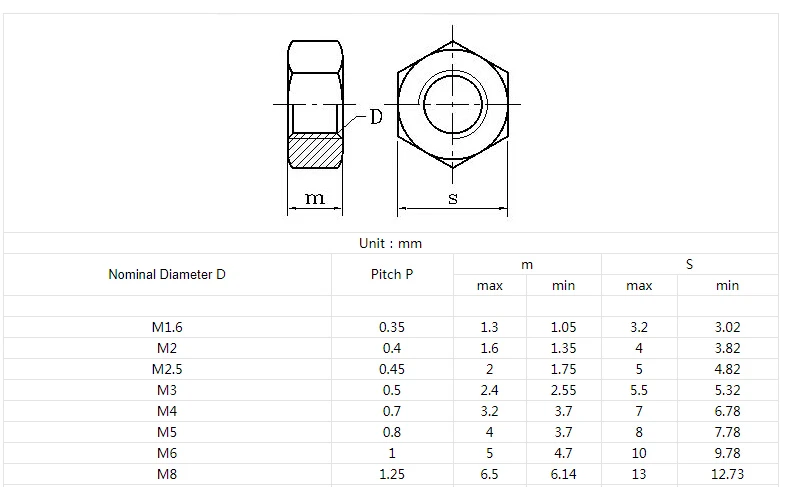

DIN 934:
|
Параметры гайки |
Номинальный диаметр резьбы d |
|||||||||||||||||||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М3,5 |
М4 |
М5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
||||||||||||||||
|
Шаг резьбы, P |
Крупный |
0,35 |
0,4 |
0,45 |
0,5 |
0,6 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
||||||||||||||
|
Мелкий |
– |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
||||||||||||||||||||||
|
Высота, m |
1,3 |
1,6 |
2 |
2,4 |
2,8 |
3,2 |
4 |
5 |
6,5 |
8 |
10 |
11 |
13 |
15 |
16 |
|||||||||||||||
|
Размер под ключ, S |
3,2 |
4 |
5 |
5,5 |
6 |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
|||||||||||||||
|
Параметры гайки |
Номинальный диаметр резьбы d | |||||||||||||||||||||||||||||
|
М22 |
М24 |
М27 |
М30 |
M33 |
M36 |
M39 |
М42 |
М45 |
М48 |
М52 |
М56 |
М60 |
М64 |
|||||||||||||||||
|
Шаг резьбы, P |
Крупный |
2,5 |
3 |
3 |
3,5 |
3,5 |
4 |
4 |
4,5 |
4,5 |
5 |
5 |
5,5 |
5,5 |
6 |
|||||||||||||||
|
Мелкий |
1,5 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
||||||||||||||||
|
Высота, m |
18 |
19 |
22 |
24 |
26 |
29 |
31 |
34 |
36 |
38 |
42 |
45 |
48 |
51 |
||||||||||||||||
|
Размер под ключ, S |
32 |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
||||||||||||||||
Все параметры в таблице указаны в мм.
Метрическая готовая шестигранная гайка с мелким шагом (резьба) • Крепеж Hiawatha
Главная » Метрическая шестигранная гайка с мелким шагом (резьба)
Метрическая шестигранная гайка с мелким шагом (резьба)
Это метрические шестигранные гайки класса 8. По прочности аналогична шестигранной гайке класса 5. Первая цифра – диаметр, вторая – шаг резьбы. Ваш первый столбец — это общая цена за 10 штук до 16 мм, более крупные размеры продаются поштучно.
Страна происхождения варьируется; Страна происхождения может быть измененаЕсли важно покрытие, отправьте запрос
| Длина/Размер | Цена/10 | Кол-во | |
| 8 мм- 1,0 | 2,50 $ | ||
| 10 мм- 1,25 | $ 3,00 | ||
| 12 мм- 1,5 | $ 3,80 | ||
| 14 мм- 1,5 | $ 5,50 | ||
| 16 мм- 1,5 | 6,50 $ | ||
| 18 мм – 1,5 на каждую | $ 0,95 | ||
20 мм – 2,0 шт. | $ 2,00 | ||
| 22 мм – 2,0 шт. | $ 3,25 |
| Длина/Размер | Цена/уп | Кол-во | Кол-во | |
| 8 мм- 1,0 | 18,75 $ | 100 | ||
| 10 мм- 1,25 | 22,50 $ | 100 | ||
| 12 мм- 1,5 | 14,25 $ | 50 | ||
| 14 мм- 1,5 | 20,65 $ | 50 | ||
| 16 мм- 1,5 | 12,20 $ | 25 | ||
| 18 мм- 1,5 | $ 7,15 | 10 | ||
| 20 мм- 2,0 | 15,00 $ | 10 | ||
| 22 мм- 2,0 | 24,40 $ | 10 |
| Длина/Размер | Цена/коробка | Кол-во | Кол-во | |
| 8 мм- 1,0 | $ 0,00 | Электронная почта по цене | ||
| 10 мм- 1,25 | $ 0,00 | Электронная почта по цене | ||
| 12 мм- 1,5 | $ 0,00 | Электронная почта по цене | ||
| 14 мм- 1,5 | $ 0,00 | Электронная почта по цене | ||
| 16 мм- 1,5 | $ 0,00 | Электронная почта по цене | ||
| 18 мм- 1,5 | $ 0,00 | Электронная почта для цены | ||
| 20 мм- 2,0 | $ 0,00 | Электронная почта по цене | ||
| 22 мм- 2,0 | $ 0,00 | Электронная почта по цене |
Аналогичные товары
Гайка втулки 40 мм для балансирного вала с шагом резьбы 4 мм
Наведите курсор на изображение, чтобы увеличить его
Сохранить 0
Артикул: 2374
наполнитель
Гайка втулки 40 мм для балансирного вала с шагом резьбы 4 мм
Подходит для балансировочных станков следующих марок:
ACCUTURN- 1200, 1220, 1250, 1400, 1420, 1450, 1500, 1520, 1550, 1650, 1820.
CEMB- все модели с валом диаметром 40 мм.
ПОКРЫТИЯ — серии 775, 875, 1175, XR. (НЕ ВСЕ модели, только некоторые)
FMC Все
HOFMANN- все модели с валом диаметром 40 мм.
JOHN BEAN (JBC) – все
Подходит для всех моделей балансиров с валами с шагом резьбы 40 мм X 4 мм.
Взаимозаменяемые номера деталей:
FMC 61072
MT-RSR Insights:
Не можете найти подходящую втулку? Для проверки измерьте диаметр (40 мм) и шаг резьбы (4 мм) на балансировочном валу. Шаг резьбы — это расстояние между одной нитью и одним пробелом; например, расстояние от левого края нити до левого края следующей нити.
Используется с прижимной чашкой MT-RSR # 10058
Сделано в США
