Шаг резьбы крупный: Таблица с шагом резьбы для метрического крепежа
alexxlab | 31.12.2022 | 0 | Разное

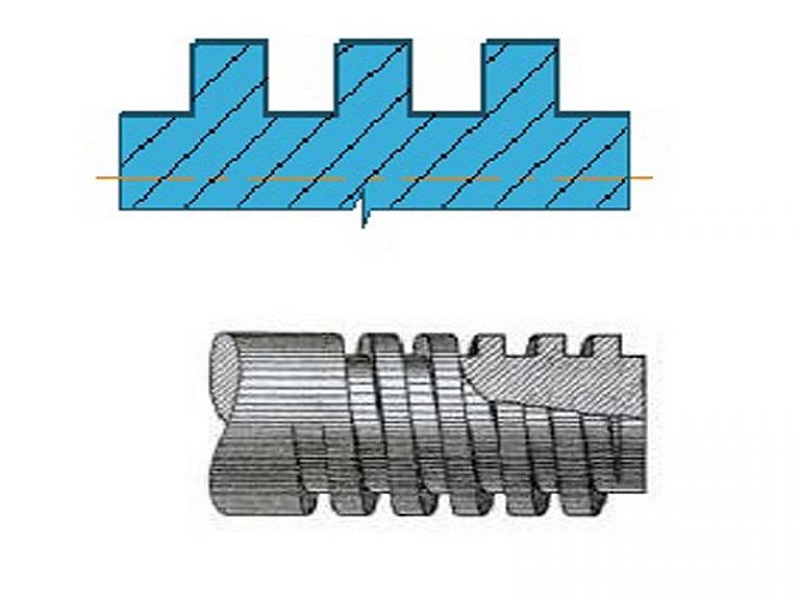

Шаг резьбы основной и однозаходный
|
ШАГ РЕЗЬБЫ ДЛЯ ОСНОВНОЙ И МЕЛКОЙ ОДНОЗАХОДНОЙ РЕЗЬБЫ Шаг резьбы Р, мм мелкая резьба
|
Гайки
Гайка – крепёжное изделие в виде детали с резьбовым отверстием, образующее соединение при помощи болта, винта или шпильки (штанги).
Материалы изготовления:
- Прочность стали: 5, 6, 8, 10, 12.
- Сталь без покрытия.
- Сталь с покрытием: Гальваническая оцинковка.
- Нержавеющая сталь: А2, А4.
- Цветные металлы и сплавы: Латунь, Алюминий.
- Пластик.
DIN315 Гайка-барашек (барашковая),
диаметр резьбы от М4 до М20.
Немецкая (округлые лепестки) и американская (прямоугольные лепестки) формы.
Аналоги: ГОСТ 3032-76.
DIN431 Гайка трубная низкая шестигранная,
трубная дюймовая резьба R1/8-R2.
Изготавливаются двух типов: Тип А и тип В.
Аналоги: ГОСТ 15522-70.
DIN439-1 Гайка шестигранная низкая без фаски,
диаметр резьбы от М1,6 до М10.
Класс точности – В.
Аналоги: ГОСТ 5916-70 (с фаской), EN ISO 4036.
DIN439-2 Гайка шестигранная низкая с фаской,
диаметр резьбы: от М1,6 до М64 – с крупным шагом резьбы / от М8 до М64 с мелким шагом резьбы.
Класс точности – А и В.
Аналоги: ГОСТ 5916-70, EN ISO 4035, EN ISO 8675.
DIN562 Гайка квадратная низкая,
диаметр резьбы от М1,6 до М10.
Класс точности – В.
Аналоги: DIN 557.
DIN582 Рым-гайка кованая (с проушиной),
диаметр резьбы от М6 до М72.
Резьба мелкая, нормальная, дюймовая.
Аналоги: отсутствуют.
DIN934 Гайка шестигранная,
диаметр резьбы с крупным шагом от М1,6х0,35 до М64х6,
с мелким шагом резьбы от М8х1 до М64х4.
Аналоги: ГОСТ 5915-70, 5927-70, EN ISO 4032, 8673.
DIN935 Гайка шестигранная корончатая,
диаметр резьбы от М4 до М90, от М10 – прорезная, под шплинт.
Класс точности – А, В и С.
Аналоги: ГОСТ 5918-73, 5932-73, EN ISO 7035, 7036, 7037.
DIN936 Гайка шестигранная низкая (с фаской),
диаметр резьбы с крупным шагом от М1,6х0,35 до М64х6,
с мелким шагом резьбы от М8х1 до М64х4.
Аналоги: ГОСТ 5916-70, DIN 439-2, EN ISO 4035, 8675.
DIN982 Гайка шестигранная самоконтрящаяся, высокая, с неметаллическим (нейлоновым) вкладышем,
диаметр резьбы от М4 до М24.
Мелкий шаг резьбы от М8х1 до М36х3 – EN ISO 10512.
Аналоги: ГОСТ Р 50273-92, DIN 6924, EN ISO 7040, 10512.
DIN985 Гайка шестигранная самоконтрящаяся, низкая, с неметаллическим (нейлоновым) вкладышем,
диаметр резьбы от М2,5 до М36.
Крупный шаг резьбы от М3х0,5 до М36х4 – En ISO 10511.
Аналоги: DIN 6924, EN ISO 10511.
DIN986 Гайка шестигранная колпачковая самоконтрящаяся, с неметаллическим (нейлоновым) вкладышем,
диаметр резьбы от М4 до М20.
Аналоги: DIN 1587.
DIN1587 Гайка шестигранная колпачковая высокая,
диаметр резьбы от М4 до М24.
Аналоги: ГОСТ 11860-85, DIN986.
DIN6330 Гайка шестигранная высокая,
диаметр резьбы от М6 до М48.
Высота = 1,5 диаметра.
Аналоги: ГОСТ 15523-70, DIN 6331.
DIN6331 Гайка шестигранная высокая с фланцем,
диаметр резьбы от М6 до М48.
Высота = 1,5 диаметра.
Аналоги: DIN 6330.
DIN6334 Гайка переходная (втулка) шестигранная удлинённая,
диаметр резьбы от М6 до М30.
Высота = 3 диаметра.
Аналоги: DIN 479.
DIN6923 Гайка шестигранная с фланцем,
диаметр резьбы с крупным шагом от М4х0,7 до М20х2,5,
с мелким шагом от 8х1,0 до М20х1,5.
Аналоги: EN 1661 (крупный шаг), EN ISO 14218 (мелкий шаг).
DIN80704 Рым-гайка швартовная (гайка с кольцом),
диаметр резьбы от М6 до М24.
Аналоги: отсутствуют.
Всё параметры указаны в мм.
Дополнительную информацию о технических характеристиках, наличии, стоимости и сроках поставки можно получить у менеджеров компании любым удобным для Вас способом.
Крупная резьба против тонкой резьбы
Крис Колб
Крис Колб
Президент/Владелец – Группа Патриот
Опубликовано 6 мая 2018 г.
+ Подписаться
В Унифицированной системе резьбы есть три стандартных серии резьбы, которые представляют подавляющее большинство коммерчески доступных крепежных материалов. UNC (крупная резьба), UNF (мелкая резьба) и 8-UN (8-резьба).
Ссылки на грубую и мелкую резьбу представляют собой шаг или расстояние, измеренное параллельно оси резьбы, между соответствующими точками на соседних резьбах. Например, болт номинального диаметра ½ дюйма может иметь 13 витков резьбы на дюйм, что является крупной резьбой. Болт с мелкой резьбой того же номинального диаметра имеет 20 витков резьбы на дюйм. Есть несколько причин, по которым дизайнер или инженер может предпочесть один дизайн другому, и важно понимать эту логику.
Основное различие между крупной и мелкой резьбой заключается в площади основания номинальной площади болта. Мелкая геометрия резьбы с большим количеством витков на дюйм по своей сути будет иметь малую глубину резьбы, что приводит к большему внутреннему диаметру и большей площади корня. Это позволяет использовать крепеж с большей площадью напряжения, способный быть прочнее при растяжении. Больший меньший диаметр также создает более высокую прочность на кручение и поперечный сдвиг. В дополнение к характеристикам прочности, меньший профиль спирали может обеспечить более высокую точность регулировки и уровень точности, недостижимый при более крупном рисунке резьбы.
Еще одно преимущество, которое можно получить с помощью крепежных изделий с мелкой резьбой, связано с их способностью адаптироваться к тонкостенным изделиям, где толщина стенки и корпуса имеют решающее значение.
Крупная резьба широко используется в общепромышленных креплениях и считается стандартом для стандартных фланцев и теплообменников. Учитывая ранее упомянутые преимущества крепежных деталей с мелкой резьбой, часто возникает вопрос, почему конструкции с мелкой резьбой не так широко используются в общепромышленных приложениях. В первую очередь это относится к наличию в стандартной комплектации крепежа с крупной резьбой. Простота сборки также является еще одним важным фактором, так как ответные фланцы можно быстро собрать с минимальным количеством оборотов. Крупная резьба также способствует предотвращению истирания, поперечного нарезания резьбы и обеспечивает больший допуск для более толстых покрытий и гальванопокрытий. Все это неотъемлемые проблемы, связанные с болтовым соединением на нефтеперерабатывающем или химическом заводе, где часто встречаются высокие температуры и воздействие коррозии.
Несмотря на коммерческую доступность стандартных крепежных изделий с крупной резьбой и удобство их использования, проектировщики должны осознавать и взвешивать преимущества и факторы, связанные с использованием альтернативных конструкций резьбы для достижения конкретных целей, связанных с более высокой прочностью, целостностью и большей степенью точности при затягивании. . Это могут быть изделия, которые нелегко приобрести в готовом виде, но их может производить любое количество местных производителей крепежных изделий и механических мастерских.
www.patriotbolt.com
Разница между площадью основания и площадью растягивающего напряжения резьбовой застежки
22 апр. 2019 г.
Анатомия кожухотрубчатого теплообменника
20 февраля 2019 г.
Patriot Bolt и поставка выпускников корпоративному чемпиону проекта Wounded Warrior
15 января 2019 г.
Динамическая нагрузка на фланец: использование пружинных фланцевых шайб Belleville
9 января 2019 г.
Patriot Bolt добавляет крепеж B7M к производственным возможностям
30 декабря 2018 г.
Использование закаленных шайб для повышения надежности и производительности фланцев
31 августа 2018 г.
Понимание гальванической коррозии
27 июля 2018 г.
Механика загрузки и напряжения болта
12 июля 2018 г.
Быстрая оценка силы и крутящего момента болта
1 июля 2018 г.
Patriot Bolt и Supply запускают онлайн-программу MTR, организованную MetalTrace
5 июня 2018 г.
Другие также смотрели
Исследуйте темы
Единая национальная грубая резьба | Таблица резьб UNC
Единая национальная грубая резьба | Таблица резьбы UNC
Единая национальная грубая нить | UNC-резьба
Унифицированный стандарт резьбы (UTS) определяет стандартную форму и серию резьбы, а также допуски, допуски и обозначения для резьбы, обычно используемой в США и Канаде.
Это основной стандарт для болтов, гаек и множества других резьбовых соединений, используемых в этих странах.
Он имеет тот же профиль 60 °, что и метрическая винтовая резьба ISO, но характерные размеры каждой резьбы UTS (внешний диаметр и шаг) были выбраны как дюймовые, а не миллиметровые значения. В настоящее время UTS контролируется ASME/ANSI в США.
Единая национальная грубая нить | Классы допуска UNC
Существует система классификации для простоты изготовления и взаимозаменяемости сборных резьбовых изделий. Большинство (но, конечно, не все) резьбовых изделий изготавливаются в соответствии со стандартом классификации, называемым Унифицированной стандартной серией винтовой резьбы. Эта система аналогична посадкам, используемым для собранных деталей.
Резьба класса 1 представляет собой неплотно прилегающую резьбу, предназначенную для облегчения сборки или использования в грязной среде.
Наиболее распространены резьбы класса 2. Они спроектированы так, чтобы максимально увеличить прочность с учетом типичных возможностей механического цеха и практики использования станков.
Резьба класса 3 используется для более жестких допусков.
Резьбовая посадка класса 4 даже плотнее, чем резьба класса 3.
Посадка класса 5 не является свободной резьбой. Это интерференционная нить, используемая на таких предметах, как пружинные скобы автомобиля.
Буквенные суффиксы “A” или “B” обозначают, является ли резьба внешней или внутренней соответственно. Классы 1А, 2А, 3А относятся к наружной резьбе; Классы 1В, 2В, 3В относятся к внутренней резьбе.
Класс резьбы относится к допустимому диапазону среднего диаметра для любой данной резьбы. Диаметр шага обозначен как Dp на рисунке выше. Для измерения делительного диаметра используется несколько методов. Наиболее распространенный метод, используемый в производстве, – это использование калибра «годен / не годен».
Количество потоков (TPI)
TPI расшифровывается как Threads Per Inch, что означает общее количество витков на дюйм, измеренное по длине крепежной детали.
TPI используется только с американскими креплениями. Метрические застежки используют шаг резьбы. Как правило, меньшие крепежные детали имеют более тонкую резьбу, поэтому количество нитей выше.
Шаг резьбы
Шаг резьбы — это расстояние между витками резьбы, выраженное в миллиметрах. Как правило, крепежные детали меньшего размера имеют более тонкую резьбу, поэтому они имеют меньший шаг резьбы.
Таблицы резьбы UNC
Таблица резьбы UNC в дюймах
| Основной диаметр в дюймах | Плотность резьбы (d), ниток на дюйм и шаг резьбы (p) | Предпочтительный размер сверла для метчика | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Грубая (UNC) | Тонкая (UNF) | Сверхтонкий (UNEF) | |||||||||
| дюйм | диаметр | ТПИ | Шаг | ТПИ | Шаг | ТПИ | Шаг | Грубый | Штраф | Очень тонкий | |
| #0 | 0,0600 | – | – | 80 | 0,012500 | – | – | – | 3/64 | – | |
| #1 | 0,0730 | 64 | 0,015625 | 72 | 0,013888 | – | – | #53 (0,060) | #53 (0,060) | – | |
| #2 | 0,0860 | 56 | 0,017857 | 64 | 0,015625 | – | – | #50 (0,070) | #50 (0,070) | – | |
| #3 | 0,0990 | 48 | 0,020833 | 56 | 0,017857 | – | – | #47 (0,079) | #45 (0,082) | – | |
| #4 | 0,1120 | 40 | 0,025000 | 48 | 0,020833 | – | – | #43 (0,089) | #42 (0,094) | – | |
| #5 | 0,1250 | 40 | 0,025000 | 44 | 0,022727 | – | – | #38 (0,102) | #37 (0,104) | – | |
| #6 | 0,1380 | 32 | 0,031250 | 40 | 0,025000 | – | – | #36 (0,107) | #33 (0,113) | – | |
| #8 | 0,1640 | 32 | 0,031250 | 36 | 0,027778 | – | – | #29 (0,136) | #29 (0,136) | – | |
| #10 | 0,1900 | 24 | 0,041667 | 32 | 0,031250 | – | – | #25 (0,150) | #21 (0,159) | – | |
| #12 | 0,2160 | 24 | 0,041667 | 28 | 0,035714 | 32 | 0,031250 | #16 (0,177) | #14 (0,182) | 3/16 (0,187) | |
| 1/4 | 0,2500 | 20 | 0,050000 | 28 | 0,035714 | 32 | 0,031250 | #7 (0,201) | #3 (0,213) | 7/32 (0,218) | |
| 5/16 | 0,3125 | 18 | 0,055556 | 24 | 0,041667 | 32 | 0,031250 | Ф (. 257) | I (.272) | 9/32 (0,281) | |
| 3/8 | 0,3750 | 16 | 0,062500 | 24 | 0,041667 | 32 | 0,031250 | 5/16 (0,312) | Q (.332) | 11/32 (0,343) | |
| 7/16 | 0,4375 | 14 | 0,071428 | 20 | 0,050000 | 28 | 0,035714 | У (. 368) | 25/64 (0,390) | Д (.404) | |
| 1/2 | 0,5000 | 13 | 0,076923 | 20 | 0,050000 | 28 | 0,035714 | 27/64 (0,421) | 29/64 (0,453) | 15/32 (0,468) | |
| 16 сентября | 0,5625 | 12 | 0,083333 | 18 | 0,055556 | 24 | 0,041667 | 31/64 (0,484) | 1/2 (0,5) | 33/64 (0,515) | |
| 5/8 | 0,6250 | 11 | 0,0 | 18 | 0,055556 | 24 | 0,041667 | 17/32 (0,531) | 9/16 (0,562) | 37/64 (0,578) | |
| 3/4 | 0,7500 | 10 | 0,100000 | 16 | 0,062500 | 20 | 0,050000 | 21/32 (0,656) | 11/16 (0,687) | 45/64 (0,703) | |
| 7/8 | 0,8750 | 9 | 0,111111 | 14 | 0,071428 | 20 | 0,050000 | 49/64 (0,765) | 51/64 (0,796) | 53/64 (0,828) | |
| 1 | 1. 0000 | 8 | 0,125000 | 12(*) | 0,083333 | 20 | 0,050000 | 7/8 (0,857) | 59/64 (0,921) | 61/64 (0,953) | |
Резьба UNC в мм
| Наружный диаметр в мм | Плотность резьбы (d), количество витков на дюйм и шаг резьбы (p) | Предпочтительный размер сверла для метчика | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Грубая (UNC) | Тонкая (UNF) | Сверхтонкий (UNEF) | ||||||||
| дюймовый | диаметр | ТПИ | Шаг | ТПИ | Шаг | ТПИ | Шаг | Грубый | Штраф | Очень тонкий |
| #0 | 1,5240 | – | – | 80 | 0,3175 | – | – | – | 3/64 | – |
| #1 | 1,8542 | 64 | 0,3969 | 72 | 0,3528 | – | – | #53 (1. 524) | #53 (1.524) | – |
| #2 | 2.1844 | 56 | 0,4536 | 64 | 0,3969 | – | – | #50 (1.778) | #50 (1.778) | – |
| #3 | 2.5146 | 48 | 0,5292 | 56 | 0,4536 | – | – | #47 (2. 006) | #45 (2.083) | – |
| #4 | 2,8448 | 40 | 0,6350 | 48 | 0,5292 | – | – | #43 (2.260) | #42 (2.387) | – |
| #5 | 3.1750 | 40 | 0,6350 | 44 | 0,5773 | – | – | #38 (2. 5908) | #37 (2.6416) | – |
| #6 | 3.5052 | 32 | 0,7938 | 40 | 0,6350 | – | – | #36 (2.717) | #33 (2.870) | – |
| #8 | 4.1656 | 32 | 0,7938 | 36 | 0,7056 | – | – | #29 (3. 454) | #29 (3.454) | – |
| #10 | 4,8260 | 24 | 1.0583 | 32 | 0,7938 | – | – | #25 (3.810) | #21 (4.038) | – |
| #12 | 5.4864 | 24 | 1.0583 | 28 | 0,9071 | 32 | 0,7938 | #16 (4. 496) | #14 (4.623) | 3/16 (4.762) |
| 1/4 | 6.3500 | 20 | 1.2700 | 28 | 0,9071 | 32 | 0,7938 | #7 (5.105) | #3 (5.410) | 7/32 (5.556) |
| 5/16 | 7,9375 | 18 | 1.4111 | 24 | 1. 0583 | 32 | 0,7938 | Ф (6.527) | И (6.908) | 9/32 (7.143) |
| 3/8 | 9.5250 | 16 | 1,5875 | 24 | 1.0583 | 32 | 0,7938 | 5/16 (7.937) | Б (8.433) | 32.11 (8.731) |
| 7/16 | 11. 1125 | 14 | 1,8143 | 20 | 1.2700 | 28 | 0,9071 | У (9.347) | 25/64 (9.921) | Да (10.261) |
| 1/2 | 12.7000 | 13 | 1,9538 | 20 | 1.2700 | 28 | 0,9071 | 27/64 (10.715) | 29/64(11. 509) | 15/32 (11.906) |
| 16 сентября | 14.2875 | 12 | 2,1167 | 18 | 1.4111 | 24 | 1.0583 | 31/64 (12.303) | 1/2 (12,7) | 33/64 (13.096) |
| 5/8 | 15.8750 | 11 | 2.3091 | 18 | 1. 4111 | 24 | 1.0583 | 17/32 (13.493) | 9/16 (14.287) | 37/64 (14.684) |
| 3/4 | 19.0500 | 10 | 2,5400 | 16 | 1,5875 | 20 | 1.2700 | 21/32 (16.668) | 11/16 (17.462) | 45/64 (17.859) |
| 7/8 | 22. 2250 | 9 | 2,8222 | 14 | 1,8143 | 20 | 1.2700 | 49/64 (19.446) | 51/64 (20.240) | 53/64 (21.034) |
| 1 | 25.4000 | 8 | 3.1750 | 12(*) | 2.1167 | 20 | 1.2700 | 7/8 (22.225) | 59/64 (23. | |
