Шаг зацепления – определение термина

Термин и определение

расстояние по контактной нормали в эвольвентном зацеплении между двумя контактными точками одноименных главных поверхностей соседних зубьев цилиндрических зубчатых колес; шаг зацепления равен основному нормальному шагу.

Еще термины по предмету «Детали машин»

Граничная точка профиля зуба

общая точка главного или номинального профиля зуба и его переходной кривой.

Групповая сборка

сборка изделия или его составной части в условиях групповой организации производства.

Однозаходная резьба

резьба, образованная одним выступом резьбы.

Похожие

• Шаг за шагом
• Прибор для измерения шага зацепления зубчатого колеса
• Шаг
• Шагыл
• Внешнее зацепление
• Внутреннее зацепление
• Зубчатое зацепление
• Многопарное зацепление
• Однопарное зацепление
• Станочное зацепление
• Угол зацепления
• Фаза зацепления
• Шаг подновки
• Шаг аукциона
• Шаг понижения
• Шаги Коттера
• Шаг резьбы
• Защита шагом
• Шаг винта
• В двух шагах

Смотреть больше терминов

Научные статьи на тему «Шаг зацепления»

Приведен алгоритм исследования изменений геометрической картины зацеплений элементов червячной передачи качения при повороте сдвоенного колеса в пределах по-ловины углового шага. Получены математические зависимости, позволяющие оценить величины зазоров и интерференций в зацеплениях передачи. Приведен пример исследо-ваний одной из передач. Даны рекомендации для назначения величины коэффициента перекрытия передачи.

Научный журнал

Creative Commons

Ассмотрена связь между соответствующей требованиям стандарта суммарной погрешностью основного шага зацепления и отклонением передаточного отношения зубчатой пары от его номинального значения.

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

• 📝 Напиши термин
• ✍️ Выбери определение из предложенных или загрузи свое
• 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

1. Основные элементы и характеристики зубчатого зацепления

Основная теорема зацепления формулируется следующим образом: для обеспечения постоянного передаточного числа зубчатых колес профили их зубьев должны очерчиваться по кривым, у которых общая нормаль, проведенная через точку касания профилей, делит расстояние между центрами, на части, обратно пропорциональные угловым скоростям, т.е.

i= ω₁/ ω₂=r₂/r₁=const

(1)

Полюс зацепления рсохраняет неизменное положение на линии центров, следовательно, радиусыr₁иr₂также неизменны. Окружности радиусовr₁иr₂называютначальными. При вращении зубчатых колес начальные окружности перекатываются друг по другу без скольжения, о чем свидетельствует равенство их окружных скоростейω₁r₁=ω₂r₂полученное из формулы (1).

Из множества кривых, удовлетворяющих требованиям основной теоремы зацепления, практическое применение в современном машиностроении получила эвольвента окружности, которая:

а) позволяет сравнительно просто и точно получить профиль зуба в процессе нарезания;

б) без нарушения правильности зацепления допускает некоторое изменение межосевого расстояния А (это изменение может возникнуть в результате неточностей изготовления и сборки).

Начальные окружности. Проведем из центров О₁и О₂через полюсрдве окружности, которые в процессе зацепления перекатываются одна по другой без скольжения. Эти окружности называютначальными. При изменении межосевого расстояния А меняются и диаметры начальных окружностей шестерни и колеса. Следовательно, у пары зубчатых колес может быть множество начальных окружностей. У отдельно взятого колеса начальной окружности не существует.

Межосевое расстояние определяется по формуле:

А = d₁/2 + d₂/2= d₁(1+i)/2. (2)

Делительная окружность– это окружность, на которой шаг t и угол зацепления α соответственно равны шагу и углу профиля α

динструментальной рейки, называетсяделительной. Эта окружность принадлежит отдельно взятому колесу.

При изменении межосевого расстояния диаметр делительной окружности d_достается неизменным. Делительные окружности совпадают с начальными, если межосевое расстояние А пары зубчатых колес равно сумме радиусов делительных окружностей, т. е.

А= d_д1/2+ d_д2/2 = d_д1(1+i)/2(3)

У подавляющего большинства зубчатых передач диаметры делительных и начальных окружностей совпадают, т. е. d_д1= d₁иd_д2= d

₂,. Исключение составляют передачи с угловой коррекцией (см. ниже).

Шаг зацепления t– это расстояние между одноименными сторонами двух соседних зубьев, взятое по дуге делительной окружности. Шаг равен сумме толщины зуба и ширины впадины:

t =S+S_В.

Для пары сцепляющихся колес шаг должен быть одинаковым.

Основной шаг t₀измеряется по основной окружности. На основании второго и четвертого свойств эвольвенты расстояние по нормали между одноименными сторонами двух соседних зубьев равно основному шагу t₀.

Диаметр основной окружности определяется по формуле d₀₂=2г₀₂=d_д2 соs α, откуда

t₀=t cos α(4)

Толщина зуба S и ширина впадины S_Впо дуге делительной окружности нормального колеса теоретически равны. Однако при изготовлении колес на теоретический размер S назначают такое расположение поля допуска, при котором зуб получается тоньше, вследствие чего гарантируется боковой зазор С_р, необходимый для нормального зацепления.По делительной окружности всегда S+S_В=t.

Модуль зацепления. Из определения шага следует, что длина делительной окружности зубчатого колесаπd_д =tz, гдеz— число зубьев. Следовательно,

d_д =tz/π

или t= πd_д/z.

Шаг зацепления tтак же, как и длина окружности, включает в себя трансцендентное числоπ, а потому шаг — также число трансцендентное. Для удобства расчетов и измерения зубчатых колес в качестве основного расчетного параметра принято рациональное числоt/π, которое называютмодулем зацепленияmи измеряют вмм:

m=t/π(5)

тогда

d_д =mz(6)

или

m = d_д/z(7)

Модулем зацепленияmназывается часть диаметра делительной окружности, приходящаяся на один зуб. Модуль является основной характеристикой размеров зубьев. Для пары зацепляющихся колес модуль должен быть одинаковым.

Для обеспечения взаимозаменяемости зубчатых колес и унификации зуборезного инструмента значения т регламентированы ГОСТом.

Высота головки и ножки зуба. Начальная окружность рассекает зуб по высоте на головку h’ и ножку h”. Для создания радиального зазора С (см. рис. 6.20)

h” =h’+С (8)

где С — радиальный зазор. Для нормального (некорригированного) зацепления h’= m.

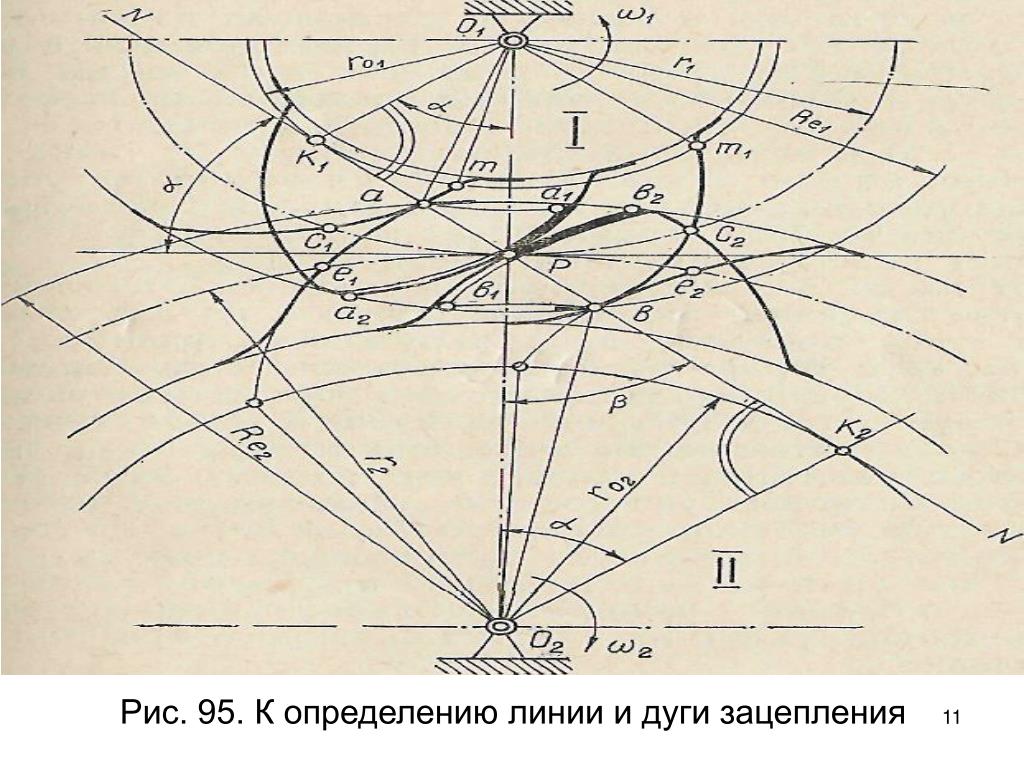

Длина зацепления. При вращении зубчатых колес точка зацепления пары зубьев перемещается по линии зацепления (нормали). Отрезок линии зацепления называется длиной зацепления и обозначается буквойl.

Коэффициент перекрытия. Непрерывность работы зубчатой передачи возможна при условии, когда последующая пара зубьев входит в зацепление до выхода предыдущей, т. е. когда обеспечивается перекрытие работы одной пары зубьев другой. Чем больше пар зубьев одновременно находится в зацеплении, тем выше плавность передачи. За период работы пары зубьев точка их зацепления проходит путь, равный длинеl, а расстояние между профилями соседних зубьев по линии зацепления равно основному шагуt₀. Приl>t₀обеспечивается необходимое перекрытие работы зубьев.

Коэффициентом перекрытияεназывается отношение длины зацепления к основному шагу:

ε = l/t₀ .(9)

Коэффициент перекрытия характеризует плавность передачи. Он показывает среднее число пар зубьев, находящихся одновременно в зацеплении.

Минимально допустимое значение ε = 1,15. Рекомендуетсяε >= 1,4. Величинаεвозрастает с увеличением суммы чисел зубьевz₁ и z₂. В прямозубой передачеεвсегда меньше двух.

Чтобы исключить явление подрезания при малом числе зубьев z, необходимо инструментальной рейке сообщить смещение х.

Величина х называется абсолютным смещениемрейки, величинаx/m=ξ–относительным смещением рейки, иликоэффициентом смещения.

х=m(1 – 0,5z sin²α). (10)

откуда

ξ= 1 — 0,5z sin² α. (11)

Количество минимального числа зубъев шестерни z_minшестерни, у которой исключено подрезание зуба без сдвига рейки определяется по формуле:

z_min = 2/Sin² α (12)
