Пружинная шайба гровер: особенности, разновидности, применение

В машиностроении и других сферах применяются различные изделия, которые обладают пружинящими свойствами. Например, пружинная шайба или гровер. Деталь используется для многих конструкций, но в некоторых случаях она неприменима. Для начала следует рассмотреть особенности гровера подробнее.

История создания детали

В 19 веке машиностроение начало стремительно развиваться, что привело к необходимости создания надежных и прочных видов соединения. Резьбовые конструкции не отличались высоким качеством, другие разновидности не приносили должного эффекта из-за восприимчивости нагрузки. Под воздействием вибрации и колебаний соединения теряют прочность и герметичность. С появлением пружинной шайбы ситуация значительно улучшилась. Деталь отличается прочностью и надежностью, которая сохраняется даже при различных нагрузках.

Конструкция представляет собой простой элемент, благодаря чему ее стоимость остается низкой без ущерба надежности. Производство шайбы регулируется нормативами, установленными в ГОСТ 6402-70. Основными особенностями гровера являются следующие:

  • представляет собой обычную часть пружины;
  • исключено непроизвольное откручивание благодаря направлению, противоположному ходу гайки;
  • с помощью кромки конструкция вращается и после впивается в поверхность заготовки.

В маркировке изделия обозначаются характеристики детали, в том числе материал изготовления и показатели диаметра. Для производства используются определенные марки металла, которые способны обеспечить высокие эксплуатационные свойства.

Разновидности шайбы гровера

Чаще всего пружинная шайба применяется для создания болтовых соединений. Если необходимо увеличение площади контакта, конструкция дополняется обычным вариантом исполнения. Это является гарантией прочности. При рассмотрении чертежа метиза можно выделить два варианта:

  • Простой. Пружинная шайба может иметь разные показатели диаметра и толщины витка. Конструкция характеризуется обязательным отклонением витков под определенным углом относительно центральной оси.
  • Сложный. Подходит для высоконагруженных соединений, в том числе ударных и вибрационных.

Сегодня широким спросом пользуется гроверная оцинкованная шайба DIN 127 M8. Деталь превосходит аналогичные варианты благодаря специальной обработке, предназначенной для защиты поверхности от различных внешних воздействий. Также распространен крепежный элемент DIN 7980, который также имеет свои отличительные особенности.

Метизы производят с правой навивкой, в некоторых случаях допускается применение конструкций с левым витком.

Преимущества и недостатки пружинной шайбы гровера

Главное преимущество конструкции — это низкая стоимость и простая технология производства. Среди недостатков гроверной шайбы выделяется несколько:

  • недостаток усилия конструкции по причине высоких динамических нагрузок в процессе эксплуатации;
  • во время затягивания шайба может превратиться в простую пластинку, которая теряет фиксирующие свойства;
  • запрещено повторное применение метиза после демонтажа, поскольку элемент значительно деформируется.

Пружинная шайба подходит для организации простых и временных соединений. Если есть возможность заменить конструкцию на более надежную — рекомендуется выполнить демонтаж и установить другие крепежные элементы.

Замена пружинной шайбы

Для надежной фиксации гайки применяются различные конструкции, которыми успешно заменяется гровер. В число самых распространенных вариантов метизов входят несколько:

  • Самоконтрящаяся гайки. Крепежный элемент характеризуется отличительным вкладышем из пластика, который используется для уменьшения вибрационных и ударных нагрузок. Это исключает самопроизвольное раскручивание. Для изготовления метиза применяются более сложные технологии, что отражается на его стоимости.
  • Шайба тарельчатого типа. Она отлично подходит для замены стандартной пружинной шайбы, отличается низкой ценой и увеличенными показателями надежности.
  • Коронная гайка. Подходит в различных случаях, когда необходимо создать отверстие для установки шплинта. Соединение относится к категории ступенчатых, при этом является надежным.
  • Фланец зубчатого типа. Метиз характеризуется насечками, предназначенными для плотного сращивания с гайкой. Это гарантирует прочность соединения и устойчивость к самопроизвольному откручиванию.
  • Контрящая шайба. Отличается множеством зубчиков, использующихся для плотной фиксации.
  • Пластины с усиками. Данный вид соединения отличается от привычных. Надежность обеспечена за счет того, что один из усиков устанавливается в детали, оставшимися необходимо обогнуть витки. Существует несколько видов крепежного элемента, поэтому для каждого случая выбирайте подходящий вариант.
  • Проволочные замки. Метизы также характеризуются низкой ценой и простотой производства.

При выборе руководствуйтесь условиями использования, техническими характеристиками изделия и другими факторами, которые могут повлиять на прочность соединения.

Разновидности пружинных шайб

Производство гровера регулируется стандартом ГОСТ 6402-70. В нормативах установлены требования к материалу изготовления, типоразмерам и другим техническим характеристикам изделия. В процессе изготовления производитель придерживается следующих правил:

  • изделие может быть из бронзы, различных марок стали и некоторых цветных сплавов;
  • показатели твердости варьируются от 40 до 48 HRC, для бронзовых конструкций значение превышает 90 HRC;
  • технология производства выбирается изготовителем, при этом важно соблюдать отсутствие дефектов, заусениц, трещин и других видов брака изделия;
  • иногда допускаются незначительные дефекты, которые не влияют на прочность соединения;
  • на заключительном этапе выпуска изделие подвергается различным испытаниям.

Чаще всего качественные шайбы производят из пружинной стали. Материал обеспечивает максимальную прочность и устойчивость к внешним воздействиям. С помощью термообработки увеличивается твердость метиза.

Назначение конструкции

Основное предназначение пружинной шайбы — это фиксация гайки при соединении различных деталей и заготовок. Допускается использование метиза вместо стандартного. Особая форма конструкции позволяет для компенсации вибрации изменять расположение витков.

Установка гроверной шайбы

Процесс монтажа метиза незначительно отличается от стандартного варианта установки других схожих крепежей. Среди основных особенностей можно выделить такие, как:

  • конструкция размещается между гайкой и соединяемой деталью;
  • гровер можно использовать совместно с обычными гайками.

Пружинная гайка востребована благодаря простоте эксплуатации. Поэтому она встречается в различных сферах в качестве временного или постоянного крепежа. Лучше со временем заменить деталь на более дорогую по нескольким причинам:

  • гровер восприимчив к механическим повреждениям;
  • невозможно повторное использование по причине деформации;
  • технические свойства со временем снижаются.

Не рекомендуется использовать гроверную шайбу для соединений, которые являются ответственными.

boltzavod.ru

Граверная шайба – гост, что такое и для чего нужна гроверная шайба

Что такое граверная шайба, для чего нужна? Это пружинная неплоская шайба, которая предотвращает раскручивание резьбовых соединений. В конце 19-го века с развитием промышленности стало появляться много механизмов различного назначения с подвижными частями. Как следствие, возникала вибрация, и резьбовые соединения постепенно раскручивались, это было серьёзной проблемой. Тогда и появилось крепёжное изделие, названное граверной или гроверной шайбой по фамилии её изобретателя — Джона Гровера. Граверная шайба (ГОСТ 6402), как правило, изготавливается из пружинной стали, алюминия, реже — бронзы, иногда производится жёлтое хромирование, которое повышает твёрдость и износостойкость изделия.

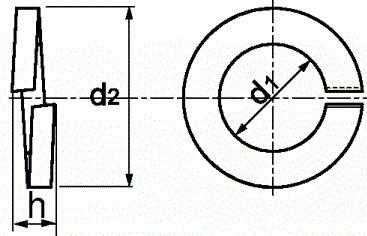

Шайба имеет вид кольца с небольшим поперечным разрезом, выполненным под углом в 70 градусов.

Принцип действия граверной шайбы

Когда производится затягивание резьбового соединения, края граверной шайбы, расположенной между гайкой и подсоединяемой деталью, плотно прижимаются к месту соединения и при вибрациях не дают ему развинтиться. Это обеспечивается за счёт того, что торцы изделия расположены в разных плоскостях, шайба как бы «впивается» в металл с резьбой. Для увеличения прижимного эффекта в ряде случаев используют две шайбы, прижатые друг к другу.

Имеется ограничение применения этого изделия. Его можно использовать только в механизмах с правосторонней резьбой. По размеру граверная шайба должна точно подходить к соединяемым гайке и деталью с наружной резьбой.

Разновидности гроверных шайб

Описав, что такое граверная шайба, необходимо перечислить варианты её исполнения. Поперечное сечение может быть квадратным или прямоугольным. Существуют шайбы с загнутыми наружу краями. Их изготавливать труднее, но такая конструкция может выдерживать более высокие нагрузки, применяться в тяжёлой промышленности.

Гравёрная шайба по ГОСТ 6402 может быть одним из четырёх видов — лёгкой, нормальной, тяжёлой или особо тяжёлой. Основные их отличия связаны с разными размерами поперечного сечения изделия. Чем этот размер больше, тем выше значение силы, которая требуется для упругой деформации гроверной шайбы. Согласно этому же ГОСТ, твёрдость шайб из стали должна находиться в диапазоне от 40 до 48 HRC, а изделий из бронзы — 90 HRB или выше.

Выбирая гроверные шайбы, необходимо учитывать следующие параметры:

1. Толщину изделия;

2. Размер зазора между между торцевыми поверхностями. Он должен быть не больше толщины шайбы, умноженной на 0,7;

3. Диаметр болта, винта, шпильки или другой детали с наружной резьбой, на которую будет крепиться шайба.



Преимущества и недостатки

1. Возможность получения крепкого резьбового соединения, устойчивого к вибрациям;

2. Высокая прочность и износоустойчивость шайб;

3. Небольшие масса и размер;

4. Очень низкая цена даже по сравнению с другими крепёжными элементами;

5. Простота использования;

6. Устойчивость к воздействию влаги благодаря наличию антикоррозионного (как правило, оцинкованного) покрытия;

7. Универсальность применения.

Недостатков у этого изделия немного. Основные из них следующие:

1. Если на граверную шайбу имеются очень высокие нагрузки, со временем она становится плоской и натяжная сила существенно уменьшается;

2. Вторичное применение практически невозможно из-за наличия остаточной деформации;

3. Если применять болты или винты из мягких металлов, края шайбы могут повредить резьбу.

Применение граверной шайбы

Пружинные граверные шайбы широко применяются в автомобильной отрасли, машино — и приборостроении, в различных производственных сферах, во время проведения строительных работ. Они практически незаменимы в ситуациях, когда узлы, детали и механизмы испытывают постоянную и сильную вибрацию, ударное воздействие. Амортизирую это воздействие, шайба значительно повышает срок службы оборудования, предотвращает поломку важных его узлов из-за раскручивания резьбовых соединений. Так как именно эти зоны испытывают наибольшие нагрузки и являются одними из самых важных при работе агрегатов, применение пружинных шайб позволяет предотвратить дорогостоящий ремонт и сэкономить денежные средства, вложенные в дорогостоящее оборудование.

Об авторе

Редактор Статей

gravernayamasterskaya.ru

Пружинная шайба (гроверная): разновидности, аналоги, изготовление

В машиностроительной области можно встретить довольно большое количество различных изделий, которые обладают свойствами пружины. Примером можно назвать пружинную шайбу, часто называемую гровером. Она применяется в качестве основного элемента самых различных конструкций, но в некоторых случаях применение подобного крепежного элемента недопустимо. Рассмотрим особенности подобного изделия подробнее.

Шайба гровер — история создания нового вида стопорного соединения по Госстандарту

В конце 19 века машиностроительная область стала развиваться с достаточно большой скоростью, что потребовало новый более надежные методы соединения. Качество резьбовых соединений на тот момент было низким, а обычные варианты исполнения не могли выдержать колебательную нагрузку и сильную вибрацию. За счет подобного воздействия существенно снижается прочность соединения, могли возникнуть другие распространенным проблемы, связанные с потерей герметичности. Существенно улучшила ситуацию шайба пружинная, которая существенно повысила прочность и надежность соединений в случае оказания вибрационной нагрузки.

Новый вид соединительного элемента достаточно прост, что определяет низкую стоимость и надежность в использовании. ГОСТ 6402-70 шайбы пружинной определяет применение определенных материалов при их производстве. Ключевыми моментами можно назвать:

  1. Напоминает обычный виток пружины.
  2. Зазор расходится в направлении, противоположном ходу гайки, за счет чего исключается вероятность отвинчивания.
  3. Вращение фиксируется за счет специальной кромки гровера, которая впивается в поверхность.

Скачать ГОСТ 6402-70

Проводя обозначение и маркировку пружинной шайбы указывается на то, какой материал при этом применяется и диаметральный размер. Стоит учитывать, что не все материалы подходят для изготовления рассматриваемого изделия, так как нужно обеспечить высокие эксплуатационные характеристики.

Варианты исполнения шайбы гровера

Чаще всего рассматриваемое изделие применяется для обеспечения надежного болтового соединения. При этом его часто ставят с обычным вариантом исполнения для существенного увеличения площади контакта. За счет этого существенно повышается надежность соединения. Рассматривая чертеж изделия можно отметить два различных варианта исполнения:

  1. Первый считается наиболее простым. Рассматривая din 127 шайбу пружинную отметим, что она иметь различный диаметр отверстия, а также толщину витка. При этом отмечается определенный угол отклонения витков от центральной оси.
  2. Второй вариант исполнения характеризуется большей сложностью в производстве. Однако, за счет усложнения механизм выдерживает большие динамические и разнонаправленные нагрузки.

Довольно большое распространение получила din127 м8 гроверная оцинкованная шайба. За счет специальной обработки существенно повышается защита поверхности от воздействия окружающей среды. Также продается din 7980 шайба м6, которая характеризуется своими определенными особенностями.

Большинство изделий имеют правую навивку, за счет чего проводится производство метизов витка с часовой стрелкой. Но некоторые варианты исполнения изготавливаются с левым витком.

Недостатки шайбы гровера

Прежде чем уделить внимание недостаткам, прежде всего отметим главное достоинство – простота технологии производства и небольшая стоимость. Однако, есть и несколько серьезных недостатков, которые нужно учитывать:

  1. В некоторых случаях силы пружинной шайбы недостаточно из-за высоких динамических нагрузок, которые возникают на момент эксплуатации механизма.
  2. Большое усилие при натяге становится причиной, по которой гровер превращается в обычную пластину. Фиксация обеспечивается лишь в незначительной степени.
  3. Практически во всех случаях рассматриваемый соединительный элемент не может применяться повторно по причине сильной деформации.

При создании обычных устройств проводится применение пружинной шайбы по причине низкой стоимости. В некоторых случаях рассматривается возможность ее замены на другое изделие с аналогичной областью применения.

Чем можно заменить пружинную шайбу гровера

Провести фиксацию гайки можно при применении самых различных элементов, их было выпущено достаточно много. Гровер, так по-другому называется пружинная шайба, часто заменяют следующим:

  1. Гайка самоконтрящаяся. Подобное изделие характеризуется тем, что в верхней части есть пластиковая ставка, которая отвечает за гашение вибрационной нагрузки и раскручивания. Стоит учитывать, что сложности при изготовлении изделия становятся причиной существенно повышения его стоимости, однако эффективность подобной гайки довольно высока.
  2. Шайба тарельчатого типа. Она также может устанавливаться вместо оригинального гровера, характеризуется меньшей стоимостью и большей надежностью.
  3. Встречается и коронная гайка. Она требуется в том случае, когда проводится сверление ответного крепежного элемента с последующим размещением шплинта. Надежность соединения в этом случае довольно высокая, однако оно характеризуется ступенчатостью.
  4. Фланец зубчатого типа. Фланец имеет насечки, которые сращиваются с гайкой. За счет насечек обеспечивается надежная фиксация соединения.
  5. Контрящая шайба. При ее изготовлении создается большое количество зубчиков, которые обеспечивают фиксацию.
  6. Пластины с усиками. В этом случае один из усиков выбирается в деталь, а остальные загибаются поверх витков. В продаже встречается просто огромное количество подобных вариантов исполнения, поэтому есть возможность подобрать наиболее подходящий.
  7. Проволочные замки. Этот вариант фиксации получил широкое распространение по причине низкой стоимости.

Как правило, выбор проводится в зависимости от эксплуатационных условий.

Разновидности, материал и методы изготовления

Рассматриваемое изделие производится с учетом стандартов, которые установлены в ГОСТ 6402-70. В нем указано то, какие материалы и методы должны применяться. Среди особенностей выбора металла отметим следующие моменты:

  1. Допускается применения стали, а также бронзы и некоторых других цветных сплавов.
  2. Твердость должна варьировать в пределе от 40 до 48 HRC в случае применения распространенных марок сталей. В случае использования бронзы значение составляет не менее 90 HRC. От типа применяемого материала во многом зависит вес и некоторые другие показатели.
  3. При производстве могут применяться различные методы, однако не допускается появление трещин, окалин, заусенец и иных дефектов. В некоторых случаях допустимы только мелкие дефекты, которые не отражаются на эксплуатационных характеристиках изделия.
  4. Для выявления основных качеств плоская шайба подвергается различным тестам.

Часто встречается ситуация, когда при изготовлении пружинной шайбы проводится применение специальной пружинной стали, обладающей особыми эксплуатационными характеристиками.

Для достижения требуемых свойств проводится термическая обработка, за счет которой повышается твердость и снижается хрупкость.

Основное назначение изделия

Назначение заключается в фиксации гайки на своем положении. В некоторых случаях оно применяется в качестве обычной.

За счет особой формы и свойств положение витков может изменяться. За счет этого компенсируется вибрация и смещение основного элемента.

Изготовление и материалы для гровера

Материал для рассматриваемого изделия выбирается в зависимости от эксплуатационных условий устройства. При этом изготовление и материалы отражаются на качества готовой продукции.

Как ранее было отмечено, в большинстве случаев применяется пружинная сталь. Она больше всего подходит для горовера.

Как ставить гровер шайбу?

В целом рассматриваемое изделие не существенно отличается от обычного варианта исполнения. Именно поэтому особенностями установки можно назвать следующее:

  1. Располагается между гайкой и основным элементом.
  2. Может идти в комплекте с обычной гайкой.

Именно простота эксплуатации определяет большое распространение рассматриваемого изделия.

Применение пружинных шайб и особенности эксплуатации

Область применения метизов и рассматриваемых пружинных шайб довольно высока. Это связано с тем, что они просты в изготовлении и служат в течение длительного периода. Среди особенностей эксплуатации отметим:

  1. Со временем основные свойства снижаются.
  2. Механическое повреждение может стать причиной выхода из строя.
  3. Воздействие тепла также негативно отражается на основных свойствах.

Допускается применять шайбу рассматриваемого типа в машиностроительной и других областях. При этом учитывается то, что степень фиксации относительно невысокая.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Пружинная шайба гровер – применение стопорных шайб

При изготовлении стопорных пружинных шайб производители дополняют конструкции деталей несложными элементами, но в результате получается изделие, способное создать сопротивление, в месте крепежа, при ослаблении. К тому же такие шайбы удерживают крепёжные элементы резьбы, в период использования деталей, и предотвращают их развинчивание из мест крепления.

Какие функции выполняет стопорная шайба?

Шайба, создающая стопорящее крепление, представляет собой изделие, состоящее из зубьев, насечек и лапок. Детали различаются по своей форме и имеют четыре вида: выгнутый, гроверный (у пружинных шайб Гровера), волнистый или тарельчатый. В качестве материала для изготовления берётся пружинная сталь со специальными характеристиками.

Если сравнивать обычную и стопорную шайбу, то вторая обеспечит большую площадь соприкосновения с поверхностью резьбы и за счёт этого сведёт раскручивание к нулю. На самом деле, каждая шайба, которая не является плоской, может считаться стопорной. Применяются детали в очень широком кругу всевозможных соединений.

В каких случаях применение этих шайб будет действительно уместным?

Стопорные шайбы применяются в тех случаях, когда изделие или конструкция в эксплуатационный период подвергается воздействию вибрации или большой внешней нагрузке. Такое воздействие может послужить причиной ослабления крепежа и его раскручивания в дальнейшем. Как раз такого результата не допускает шайба со стопорными функциями. Также шайбы могут применяться для более надёжного крепления и придания большей прочности всей конструкции.

Получается, что такие шайбы применяются в любых крепёжных работах с резьбовыми деталями. Конечно, если это позволяет сделать сама конструкция прибора или изделия.

Пружинная шайба гровера: преимущества

Классификация стопорных изделий.

Все детали этого вида можно объединить в несколько групп:

  • Гроверная. Изделие этой группы очень часто называется пружинной шайбой Гровера. Детали сделаны из пружинной стали и имеют надрез специфической формы.
  • Зубчатая. Шайбы снабжены зубцами, которые располагаются с внешней или внутренней стороны, или с обеих сторон сразу. По форме дополнительные детали могут напоминать конус или быть плоскими. У этих шайб выделяется три типа: V, J, A.
  • Тарельчатая. В эту группу входят все шайбы с конусной поверхностью.
  • Группа изделий, у которых есть лапки и выступы.
  • В один вид объединяют детали, на которых есть рифление или насечка.
  • Группа стопорных колец.
  • Упорная.

Самыми распространёнными являются пружинные шайбы Гровера. Благодаря тому, что изделия оснащены надрезом, их концы располагаются на разных уровнях плоскости. Из-за этой особенности конструкции, детали надёжно защищают место крепления от постепенного ослабления и раскручивания. Шайбы обладают упругой деформацией, которая помогает справиться с нагрузкой в месте крепления.

Все детали выполняются из пружинной стали и проходят дополнительную термообработку. В большинстве случаев используются в работах по машиностроению и выступают в роли контрящей шайбы соединения в процессе конструирования приборов.

В соответствии со стандартом, принятым государством у шайбы либо имеется покрытие, либо нет. Все параметры покрытия готовой продукции предоставляются в нормативно-техническом документе, который включает в себя: вид покрытия, условное обозначение и толщину.

Пружинные шайбы гровера с квадратным поперечным сечением можно сгруппировать в 4 вида, каждый из которых имеет свою маркировку:

  1. Н – нормальные;
  2. Л – лёгкие;
  3. Т – тяжёлые;
  4. ОТ – очень тяжёлые.

В зависимости от требований, которые должны выполнять шайбы этого вида, они покрываются слоем цинка или проходят термодиффузионный способ нанесения покрытия, которое имеет защитные функции специального характера.

К деталям могут быть выставлены следующие требования: чтобы изделия соответствовали нормам пружинности, все шайбы должны быть изготовлены из проволоки, которая будет соответствовать требованиям ГОСТа или иным документам нормативно-технического направления. В качестве основного материала должна выбираться высококачественная сталь, с маркировкой 65Г, 3Х13 или 70. Также допускается использование бронзы БрКМц3-1 и различных сплавов из цветных металлов. Свои нормативы есть и для массы крепёжных деталей и для расчётной силы упругости. Почти всегда все необходимые параметры указаны в прилагающихся документах.

Какие требования должны соблюдаться при создании стопорных шайб?

Если придерживаться ГОСТа, то твёрдость всех изделий этого вида должна составлять от 41,5 HRB до 49,5. Если детали изготовлены из бронзового материала, то показатели твёрдости должны возрасти в два раза и быть минимум 90 HRB. Если в производстве крепёжных элементов была использована 70-я марка стали, то показатель прочности может быть немного увеличен.

Кромка, в том месте, где находится срез, в обязательном порядке должна быть заострена. Вся поверхность изделия должна быть идеально ровной, на ней не должно быть никаких микротрещин и признаков коррозии. Также обязательно проверяется, нет ли на поверхности окалин или заусениц. В то месте где располагается срез, допустимы небольшие огрехи, только лишь потому, что это место никак не повлияет на качество функциональности шайбы. Но есть условие, что недочёты не делают саму деталь размером, который превышает норматив. Срезы на концах шайбы должны быть плоскими. Толщина изделия вымеряется по наивысшей точке высоты детали.

В том случае если на изделия нанесение металлического покрытия выполняется катодным восстановлением, они обязательно должны пройти обеззараживание. Детали проверяются на качество таким образом: готовая шайба трижды подвергается сжатию до абсолютно плоского состояния и находится в таком положении 24 часа. Затем вымеряется высота от одного разведённого конца до другого. Она должна быть не больше 1/6 от самой толщины изделия. На поверхности детали ни в коем случае не должно появиться никаких трещин и уж тем более она не должна сломаться, когда её концы загнуты под углом в 45 градусов.

Каждая готовая партия продукции перед поступлением в продажу проходит проверку внешних показателей. Для этого отбирается произвольное количество деталей и проверяется их размер, вязкость, твёрдость пружинистость, а также проверяется покрытие на уровень качества. Для этого они тщательно рассматриваются через лупу с трёхкратным увеличением.

Для проверки параметров используется штангенциркуль или инструмент для измерения, который установлен ГОСТом. Твёрдость шайб определяется теми же критериями. Для того чтобы проверить показатели вязкости один из концов шайбы зажимается в тиски, а другой, с помощью разводного ключа, загибается для увеличения размера зазора, расположенного между концами. Для того чтобы проверка считалась пройденной, измеряется расстояние между губами тисков и ключом, если оно составляет половину диаметра шайбы, то деталь может использоваться в работах.

Определить пружинистость помогает сжатие её до плоского состояния, эта процедура проделывается три раза. Также этот показатель может определяться другим способом: на болт, длинного размера, надевается около 10–15 шайб, а сверху на них накручивается гайка, прижимая изделия, друг к другу. В таком положении они должны находиться сутки, после этого проверяется насколько плотно зафиксированы детали.

Технология снятия шайбы со стопорными функциями

Если необходимо прочно закрепить соединение резьбы, то следует положить стопорное изделие между поверхностью и головкой крепёжного изделия. Когда происходит зажатие шайбы, она начинает пружинить и пытаться выпрямиться, эта особенность стопорных деталей создаёт препятствие перед произвольным раскручиванием. Даже самая обычная шайба подкладывается с такими же целями, но эффект получается не настолько хорошим. Потому что при использовании изделий со стопорной способностью увеличивается сила трения, которая и защищает крепление.

Именно эта особенность может стать проблемой, если понадобиться раскрутить крепёж. Первым делом следует определить массу изделия, которое держится на шайбе. Более тяжёлые конструкции сильнее удерживают ось и поэтому есть большая вероятность использования молотка и зубила. Если нагрузка минимальная, то необходимо, лишь слегка отодвинуть шайбу и скорее пытаться раскрутить крепление, пока не вернулось усилие.

Товары, которые были описаны в этой статье:

www.mir-krepega.ru

ГРОВЕРА ШАЙБА – это… Что такое ГРОВЕРА ШАЙБА?


ГРОВЕРА ШАЙБА
ГРОВЕРА ШАЙБА

пружинящее с разрезом кольцо, надеваемое на путевой болт. Г. ш. помещается между накладкой и гайкой для смягчения резких ударов, передаваемых накладками на болты, н для сохранения своей упругостью натяжения болтов. Изготовляется из стали большой твердости и обрабатывается термически. Наружная поверхность шайб д. б. чистой, без каких-либо пороков. Для путевых болтов ж. д. СССР применяются шайбы двух типов с поперечным сечением 6 х 6 и 7 х 7 мм.

Технический железнодорожный словарь. – М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

.

  • ГРИФФИНА КОЛЕСО
  • ГРОМООТВОД

Смотреть что такое “ГРОВЕРА ШАЙБА” в других словарях:

  • Шайба Гровера — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (деталь) — У этого термина существуют и другие значения, см. Шайба. Различные типы шайб Шайба (от нем. Scheibe)  кре …   Википедия

  • Шайба (машиностроение) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (деталь машины) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • Шайба (метизы) — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • ШАЙБА — (нем. Scheibe) в машиностроении подкладка под гайку или головку болта в виде плоского кольца. Ш. защищает поверхность детали при затягивании гайки и увеличивает опорную поверхность. Для предупреждения самоотвин чивания гаек применяют разрезные… …   Большой энциклопедический политехнический словарь

  • пружинная шайба — Ндп. шайба Гровера Разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой [ГОСТ 27017 86] Недопустимые, нерекомендуемые шайба… …   Справочник технического переводчика

  • пружинная разрезная шайба — шайба Гровера — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы шайба Гровера EN lock washer …   Справочник технического переводчика

  • Пружинная шайба — Различные типы шайб Шайба (от нем. Scheibe)  деталь, подкладываемая под гайку или головку болта (винта) с целью создания большей опорной площади, уменьшения повреждений поверхности детали, а также предотвращения самоотвинчивания крепёжной детали …   Википедия

  • ПРУЖИННАЯ ШАЙБА — 2.27. ПРУЖИННАЯ ШАЙБА Ндп. Шайба Гровера Разрезная круглая шайба, концы которой расположены в разных плоскостях, служащая для предотвращения самоотвинчивания крепежных изделий при ее упругой деформации под нагрузкой ГОСТ 27017 Источник: РМ 4 239… …   Словарь-справочник терминов нормативно-технической документации

dic.academic.ru

гровер – простое решение сложной проблемы

Шайбами называют крепежные детали, изготовленные из различных материалов, преимущественно из металла или пластика. Форма их чаще всего кольцевая, но бывает и другая (квадратная, прямоугольная и даже многоугольная). Они предназначены для распределения нагрузки при завинчивании гаек, винтов, шурупов, болтов, шпилек и других элементов резьбовых соединений, предотвращения вмятин и прочих повреждений, а также для обеспечения хорошего электрического контакта.

Но есть и необычная шайба. Гровер имеет особое назначение.

Техническая проблема и ее решение

Бурное развитие машиностроения, произошедшее во второй половине XIX века, выявило существенный недостаток резьбовых соединений. Механические нагрузки, вибрация и разнообразные колебания подвижных частей узлов механизмов вызывали, помимо усталостных разрушений, угрозу самопроизвольного уменьшения прочности их соединений. Гайки и болты развинчивались, а для того чтобы контролировать их состояние, требовались усилия и время. В то же время клепанные соединения, бывшие альтернативой резьбовым, затрудняли разборку, а следовательно и техническое обслуживание техники, становившейся все сложнее. Специальная шайба-гровер стала решением этой проблемы.

Принцип работы

Все гениальное устроено просто, а работает безотказно. Шайба-гровер представляет собой один виток пружины или кольцо с прорезью, слегка изогнутое так, чтобы зазор расходился в направлении, препятствующем вращению гайки при ее отвинчивании. Во время прямого хода ничто не мешает движению крепежного узла, состоящего из болта (винта или шпильки) и гайки. Но при попытке вращать ее в противоположном направлении острая кромка впивается в металл и затрудняет это действие.

Откуда взялось название «гровер»?

Существуют две основные версии того, почему шайба пружинная гровер так называется. Согласно первой, оказалось увековеченным имя изобретателя. В пользу такого предположения говорит тот факт, что вплоть до начала пятидесятых годов слово «Гровер» в советской технической документации писалось с большой буквы. После того как в СССР началась кампания борьбы с иностранными словами, по мнению тогдашних лингвистов, только засорявших «великий и могучий», транзисторы стали называть триодами, резисторы – сопротивлениями, а шайба-гровер была переименована в пружинную, или в крайнем случае рекомендовалось писать этот термин с маленькой буквы.

Второй вариант происхождения термина основан на его предполагаемом родстве с английским словом «Grow», означающем «рост». Если размышлять образно, то чем сильнее зажимается крепежное соединение, тем больше сопротивляется этому, в силу своей пружинной природы, шайба-гровер. А при отвинчивании она распрямляется, и ее максимальный поперечный размер увеличивается, то есть растет.

Все крепежные изделия, производимые в нашей стране, строго стандартизированы. Не составляет исключения и шайба-гровер. ГОСТ 6402-70 четко регламентирует механические свойства «шайб пружинных», материалы, из которых они изготавливаются, и геометрические размеры, по которым их выполняют. В этом нет ничего удивительного, от этой, на первый взгляд, второстепенной сборочной единицы может зависеть безопасность эксплуатации сложной машины.

fb.ru

Шайба пружинная – гровер

Обычно пружинная шайба выглядит как пружина в один виток, с острыми краями, обрезанными под углом в 20 градусов. Изготавливается такая пружина из проволоки трапециевидного или квадратного профиля. Почти всегда её называют гровером, по фамилии английского изобретателя, впервые, её применившего. Применение пружинных шайб, вызвано необходимостью предотвращения ослабления резьбовых соединений вследствие тряски и вибраций. Конкретное место установки, для большей эффективности, вызывает споры у механиков и конструкторов. Кто-то считает, что эффективнее подкладывать гровер под гайку, кто-то, что эффективнее под головку болта, сколько людей, столько и мнений. Конкретных указаний, на этот счёт, ни в ГОСТах, ни в СНиПах нет! Шайба пружинная по ГОСТ 6402-70, определяется лишь как пружинная разрезная шайба, размеры и форма которой жёстко стандартизированы. Существует четыре типа, а именно: нормальная, (с литерой Н, в условных обозначениях), тяжёлая (литера Т), особо тяжёлая (двойная литера ОТ), и лёгкая (литера Л). Иногда в условных обозначениях встречается литера У, что обозначает, что шайба имеет размер, который используется редко, и выпускается в ограниченном количестве размер. В ГОСТ, такие размеры толщины шайбы и угла разреза, помещены в круглые скобки. Подробнее можно ознакомиться, обратившись к ГОСТу .
Какой бывает пружинная шайба – гровер
Пружинная шайба гровер, необязательно должна быть такой, как описано выше, встречаются и другие виды, например, гровер может выглядеть как пружина из двух витков, как шайба с насечкой, шайба у которой по внутренней, или, наоборот, по внешней окружности вырезаны и отогнуты пазы. В любом случае шайба пружинная гровер имеет острые зубья, выступающие из плоскости шайбы, такие зубья называются храповыми. Довольно часто встречаются гайки, основание которых конструктивно выполнено, как пружинная шайба. Такие гайки часто называют самоконтрящимися.
Механика действия
Механизм действия пружинной шайбы обусловлен её формой и эффектом пружины. Острые края впиваются в поверхность гайки и поверхность закрепляемой детали, увеличивая тем самым коэффициент трения скольжения, что и препятствует самопроизвольному развинчиванию соединения. Ещё одно, шайба, будучи пружиной, увеличивает натяжное усилие резьбового соединения.
Общепризнанные недостатки
Не смотря, на простоту, и распространённость пружинных шайб, они не лишены недостатков. Первое, это эксцентричность усилия затяжки. Понятно, что усилие затяжки, передаётся на гайку или болт, в местах соприкосновения с зубьями, в большей степени, чем по всей остальной площади. Второе, такая шайба, вещь одноразовая, повторное применение, после отвинчивания, допускать не стоит, так как понятно, что шайба деформируется в процессе эксплуатации, и теряет упругость.
Отрицательные мнения мировых экспертов
Эффективность пружинных шайб вызывает ожесточённые споры. Существуют исключительно радикальные мнения о совершеннейшей неэффективности этого метода. Например, институт стандартизации Германии, ограничил применение пружинных шайб, классом прочности резьбовых соединений до 6,8. А также определил переходный период в 5 лет, в течение которого, следовало полностью исключить применение гроверов.
Примерно такого же мнения придерживается NASA. Ещё в 1990 году, агентство выступило с заявлением о полной бесполезности применения пружинных шайб, в качестве стопорных элементов. Для тех, кто не хочет читать оригинал, поясним. В статье даётся краткое описание, о том, что такое гроверная шайба, материал и технология изготовления, но, не это интересно, интересен вывод. А вывод примерно таков, что шайба пружинит и оказывает сопротивление, только на момент затяжки, но будучи полностью зажатой, она превращается в самую обыкновенную плоскую шайбу, и никаких стопорных функций не выполняет. В силу чего, применение таких шайб совершенно бессмысленно.
Интересно то, что этот вывод, практически полностью повторяют военно-морское министерство США, и министерство обороны Соединённого Королевства. А такая авторитетная компания как Carroll Smith’s, компания, чей бизнес производство гоночных автомобилей, включило этот вывод в руководство по осуществлению крепежа резьбовых соединений.
Экспериментальные исследования, тест Юнкера
Каким образом обстоят дела, на самом деле? Давайте попробуем разобраться. Наиболее распространённым и достоверным методом определения надёжности резьбового соединения, на сегодняшний день, является вибрационный тест Юнкера. Суть этого метода довольна проста. Резьбовое соединение подвергается вибрационной нагрузке, продольными колебаниями, а сила осевого натяжения, в соединении, фиксируется датчиком. Усреднённые данные таких исследований примерно таковы: при использовании пружинной шайбы, соединение ослабляется примерно через 10 секунд, при использовании нейлоновой прокладки, через 5¬ – 6 секунд, без использования каких-либо стопоров, через 2 секунды.
Из результатов этого эмпирического анализа следует, что пружинная шайба хоть и ограничено во времени, но всё, же повышает устойчивость резьбового соединения. Более того, такие шайбы, даже имеют преимущество, перед резиновыми, пластиковыми и прочими упругими прокладками.
Итоги, бессмыслица или необходимость?
Итак, как всё-таки подытожить?
Аргументы «против»:
1.    Сила осевого натяжения мала, в сравнении с моментом затяжки ключом, и поэтому малозначима;
2.    В зажатом состоянии, пружинная шайба не вызывает усиливающего эффекта на осевое натяжение, вследствие чего не обладает свойствами стопора;
3.    Воздействие гровера односторонне, то есть, гровер воздействует только на гайку, хотя для эффективной защиты от самопроизвольного отвинчивания необходимо обоюдное воздействие, как на гайку, так и на поверхность закрепляемой детали.
Аргументы «за»:
1.    Если сила осевого натяжения действительно мала, то эффект увеличения коэффициента трения скольжения налицо;
2.    В зажатом состоянии эффект усиления натяжения мал, но он есть;
3.    Свойства стопоров, у пружинных шайб, наглядно доказываются результатами тестов Юнкера;
4.    Применение современных стоповых шайб, с двусторонним эффектом воздействия, довольно дорогостоящая акция, в то время как пружинные шайбы дёшевы и производятся массово;
5.    Далеко не во всех случаях, резьбового соединения, применение дорогостоящих методов повышения устойчивости, экономически целесообразно, применение герметиков, специальных конструктивных шайб и прочего, может в разы увеличить конечную стоимость продукта.
Таким образом, применение пружинных шайб гроверов, вполне, оправдано, и даже очень желательно, в следующих случаях:
•    если резьбовое соединение не испытывает постоянной вибрационной нагрузки, и такое воздействие носит кратковременный, эпизодический характер;
•    в случае механизмов, в отношении которых обязательны мероприятия планового сервисного обслуживания;
•    в случае применения резьбового соединения, для стационарного закрепления аппаратов и механизмов на капитальных конструкциях.
Если гроверная шайба, обладает свойством стопора, дёшева, и технологична, зачем от неё оказываться?

xn—-7sbabmoaifkxrs5an.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
