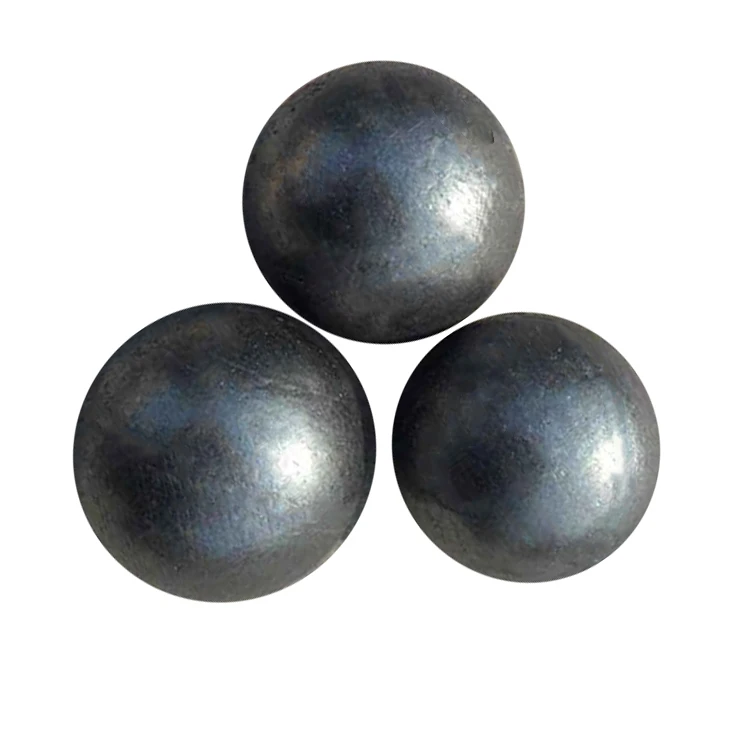

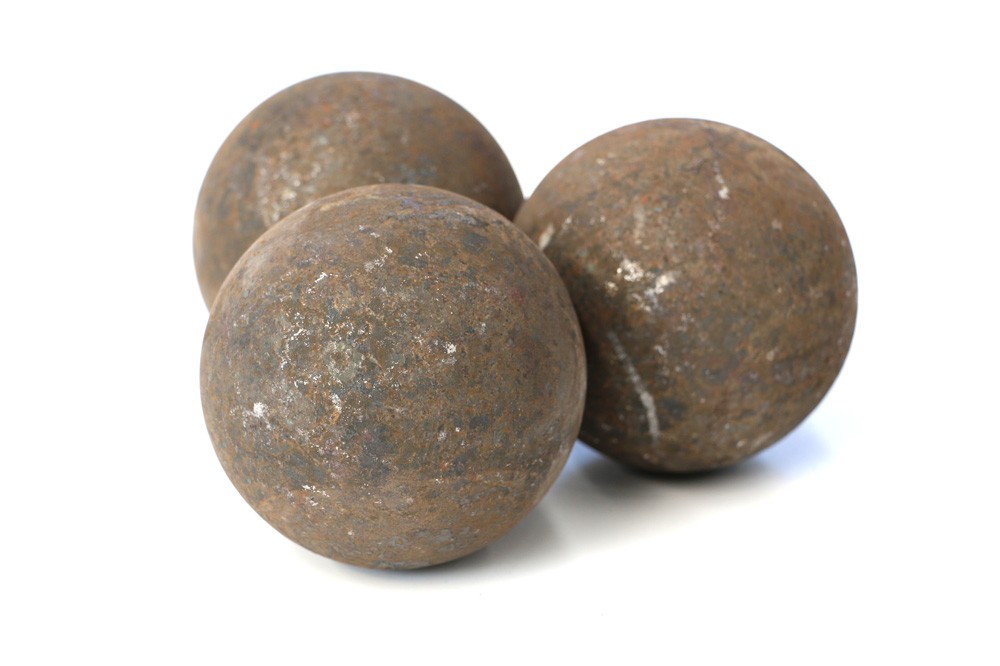

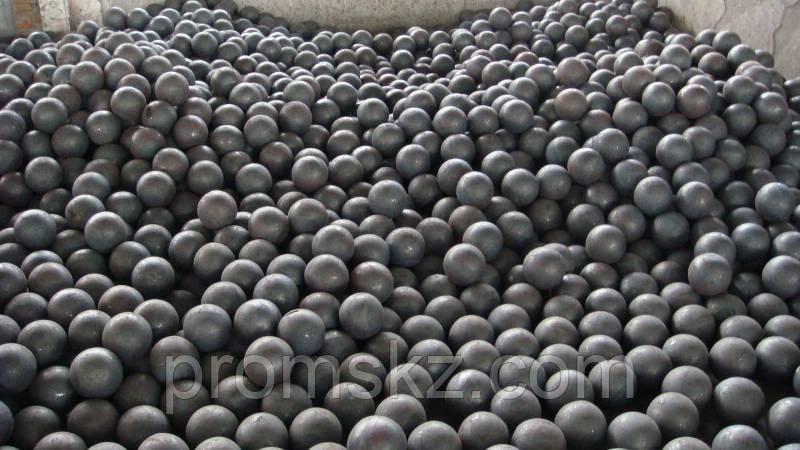

Шары мелющие
Стальные мелющие, помольные шары, мелющие тела для шаровых мельниц используются преимущественно в качестве мелющих тел для шаровых мельниц в горнорудной, угольной, цементной и других отраслях промышленности. Шары изготавливаются по ГОСТ 7524-2015 (ранее по ГОСТ 7524-89), диаметром от 22 до 125 мм.
По твердости шары подразделяют на пять групп:
1 – нормальной твердости поверхности;
2 – повышенной твердости поверхности;
3 – высокой твердости поверхности;
4 – высокой твердости поверхности с нормированной твердостью на глубине 0,5 радиуса шара;
5 – высокой твердости поверхности с нормированной объемной твердостью.
Мелющие шары нормальной и повышенной твердости 1 и 2 группы как правило используются при помоле относительно мягких материалов, таких как
руда, уголь и другие.
Шары высокой твердости 3, 4 и 5 групп используются для помола твердых материалов, таких как руды черных и цветных металлов
цемент, огнеупоры, а также другие твердые продукты.
Согласно требованиям ГОСТа 7524-89 помольные шары 3-й группы твердости изготавливаются из легированной рельсовой стали по ГОСТ 24182-80 с высоким содержанием углерода, марганца и кремния.
Для 4-й 4 группы используются инструментальные стали по ГОСТу 5950-2000, такие стали придают им хорошую износостойкость.
Техничекие характеристики по ГОСТ 7524-2015
| Условный диаметр | Номинальный диаметр | Предельное отклонение по номинальному диаметру | Расчетный номинальный объем, см | Расчетная номинальная масса, кг |
| 15 | 15,0 | ±1,0 | 1,76 | 0,014 |
| 20 | 20,0 | 4,18 | 0,033 | |
| 25 | 25,0 | 8,18 | 0,064 | |
| 30 | 31,5 | ±2,0 | 16,4 | 0,128 |
| 40 | 41,5 | 37,4 | 0,294 | |
| 50 | 52,0 | ±3,0 | 74 | 0,58 |
| 60 | 62,0 | 125 | 0,98 | |
| 70 | 73,0 | 204 | 1,60 | |
| 80 | 83,0 | 299 | 2,35 | |
| 90 | 94,0 | ±4,0 | 435 | 3,41 |
| 100 | 104,0 | 589 | 4,62 | |
| 110 | 114,0 | 6,09 | ||
| 120 | 125,0 | ±5,0 | 1023 | 8,03 |
Твердость по ГОСТ 7524-2015
| Условный диаметр шара, мм | Группа твердости шаров | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| Твердость, HRC/HB, не менее | |||||||
| поверхность шара | на глубине 0,5 радиуса шара | поверхность шара | объемная | ||||
| От 15 до 45 включительно | 45/415 | 49/461 | 55/534 | 55/534 | 45/415 | 61/601 | 57/555 |
Св. 50 до 70 включ. |
43/401 | 48/453 | 53/514 | 53/514 | 43/401 | 60/590 | 53/514 |
| Св. 80 до 100 включ. | 39/341 | 42/375 | 52/495 | 52/495 | 40/352 | 58/567 | 48/453 |
| Св. 110 до 120 включ. | 35/302 | 38/331 | 50/477 | 50/477 | 35/302 | 56/545 | 43/401 |

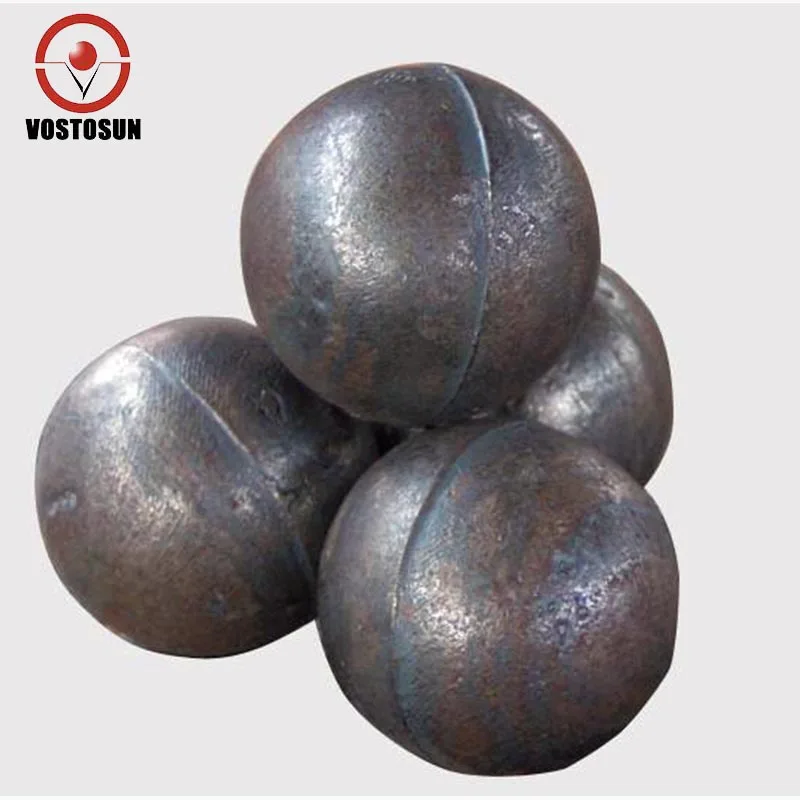

Помимо мелющих шаров по ГОСТ 7524-2015 наша компания может предложить помольные шары сверх высокой твердости 67 HRC с высоким содержанием хрома. Данные шары по своим характеристикам могут заменить шары Индийской компании Vega indastrials, при этом продаются по более привлекательной цене.
Так же мы можем предложить мелющие шары по ГОСТ 3722-81 из стали ШХ-15 с твердостью 63 HRC диаметром от 1 мм до 150 мм
и мелющие ролики по ГОСТ 22696-77 и ГОСТ 25255-82 из стали ШХ-15.
Купить стальные мелющие, помольные шары и мелющие тела в СПб с доставкой по России вы можете в нашей компании Базовая техника [email protected] +7(812)740-12-27.
Шары — ООО Стройлит
ООО «Стройлит» предлагает Вам приобрести:
- Шары мелющие стальные для шаровых мельниц ГОСТ 7524-89
- Цилиндры мелющие чугунные для шаровых мельниц ТУ 21-32-288-88, ТУ 1172-001-00282205-2010
Основные отличительные особенности ООО «Стройлит»:
- Шары из наличия и под изготовление.
- Гибкая система оплаты.
- Логистические услуги до склада получателя.
- Индивидуальный подход к каждому клиенту.
Шары подразделяют по твердости на группы:
- нормальной твердости общего назначения;
- повышенной твердости общего назначения;
- высокой твердости для измельчения руд черных металлов;
- особо высокой твердости для измельчения руд цветных металлов, цемента и огнеупоров.
| Условный диаметр шара, мм | Твердость (НВ), не менее, для групп | ||||||
| 1 | 2 | 3 | 4 | ||||
| на поверхности шара | на глубине 1/2 радиуса шара | ||||||
| 20-70 | 43(401) | 49(461) | 55(534) | 55(534) | 45(415) | ||
| 80-100 | 40(352) | 42(375) | 52(495) | – | – | ||
| 110-120 | 35(302) | 38(331) | 50(477) | – | – | ||
| Примечания: | |||||||
1. Шары группы 4 предназначены для измельчения руд цветных металлов, цемента и огнеупоров. | |||||||
| 2. Норма твердости на глубине 1/2 радиуса шара является факультативной до 01.01.92. | |||||||
Цильпебс чугунный
ТУ 21-32-288-88, ТУ 1172-001-00282205-2010
Цилиндры мелющие чугунные (цильпебсы) предназначены для размола в шаровых мельницах клинкеров, шламов, угля, руд цветных и черных металлов.
| Диаметр цилиндра, мм | Длина цилиндра, мм | Поверхностная твердость,HRC | |||
| 1 группа | 2 группа | 3 группа | 4 группа | ||
| 18 | 18-30 | Не менее 43,5 HRC | Не менее 50 HRC | Не менее 56 HRC | Не менее 56 HRC |
| 25 | 25-38 | ||||
| 32 | 32-44 | ||||
| Удароустойчивость, % | Не менее 97% | ||||
Чугунные цилиндры характеризуются отличной износостойкостью, а благодаря шероховатости поверхности позволяют получать фракцию очень тонкого помола.
Упаковка и транспортировка продукции:
Предлагаем Вашему вниманию следующие виды упаковки поставляемой продукции:
- биг-бэги
- ящики
- контейнеры
- полувагоны (навалом)
Осуществляем поставку шаров и цилиндров транспортом всех видов, в том числе в открытом подвижном составе в соответствии с правилами перевозки грузов, действующими на железнодорожном транспорте.
Контроль качества продукции:
Для контроля качества и пригодности к использованию произведенной продукции, от каждой партии изготовленного цильпебса отбирают 10 образцов, которые подвергаются проверке по геометрическим размерам, затем методом Роквелла определяют их твердость.
Качество изготавливаемой и реализуемой продукции подтверждается сертификатами соответствия.
Мы сделаем всё возможное, чтобы продукция ООО «Стройлит»
способствовала успешному развитию Вашего бизнеса.
Фото продукции:
НУЖНЫ ШАРЫ ДЛЯ ВАШЕЙ МЕЛЬНИЦЫ?
Отправляйте свою заявку на info@stroylit.
comили звоните по телефону: +7 3522 22-23-25Шаровая мельница
– RETSCH – мощное измельчение и гомогенизация
RETSCH предлагает самый большой выбор лабораторных шаровых мельниц на рынке! Шаровые мельницы являются одними из самых универсальных и эффективных инструментов, когда речь идет об измельчении твердых, хрупких или волокнистых материалов. Благодаря разнообразию режимов измельчения, полезному объему и доступным материалам измельчающих инструментов шаровые мельницы идеально подходят для широкого спектра применений.
Охлаждение и обогрев
- Размер подачи материала*:
- Конечная крупность*: ~ 0,1 мкм
- Частота вибрации: 3–30 Гц (180–1800 мин-1)
- 0 Подробная информация о продукте
Наноразмерное измельчение
- Размер исходного материала*:
- Конечная крупность*: ~ 0,1 мкм
- Частота вибрации: 3–35 Гц (180–2100 мин-1)
- Подробная информация о продукте
Шесть образцов в одной партии
- Размер подачи материала*:
- Конечная крупность*: ~ 5 мкм
- Частота вибрации: 3–35 Гц (180–2100 мин-1)
- 0 Подробная информация о продукте
Классический универсал
- Размер подачи материала*:
- Конечная крупность*: ~ 5 мкм
- Частота вибрации: 3–30 Гц (180–1800 мин-1)
- 0 Подробная информация о продукте
Шлифование жидким азотом
- Размер подачи материала*:
- Конечная крупность*: ~ 5 мкм
- Частота вибрации: цифровая, 5–30 Гц (300–1800 мин-1) Подробная информация о продукте
- Исходный материал: среднетвердый, твердый, ломкий, волокнистый, сухой или влажный0009
- Подробная информация о продукте
Одна шлифовальная станция
- Размер подачи материала*:
- Конечная крупность*:
- Передаточное отношение: 1 : -2
- Подробная информация о продукте
Центробежный режим
- Размер подачи материала*:
- Конечная крупность*:
- Передаточное число: 1:-1
- Подробная информация о продукте
Две шлифовальные станции
- Размер подачи материала*:
- Конечная крупность*:
- Передаточное отношение: 1 : -2
- Подробная информация о продукте
Четыре шлифовальные станции
- Размер подачи материала*:
- Конечная крупность*:
- Передаточное отношение: 1:-2 / 1:-2,5 / 1:-3
- Подробная информация о продукте
- Применение: Система измерения давления и температуры
- Диапазоны измерения: давление газа: 0 – 500 кПа
температура: -45°C – +110°C (+85°C) - Подробная информация о продукте
- Оптимизирован для подготовки образца для последующей дифракции рентгеновского излучения
- Материал подачи: средний, жесткий, хрупкий, волокнистый
- Размер подачи материала*:
- Финал Чистота*: .
- Подробная информация о продукте
Шлифование шарами или стержнями
- Размер загружаемого материала*:
- Конечная крупность*:
- Размер измельчающего барабана: 5 л / 10 л / 21,7 л / 43,3 л
- Подробная информация о продукте
Доступна версия из стали 316L
- Размер загружаемого материала*:
- Конечная крупность*:
- Размер измельчающего барабана: 150 л
- Подробная информация о продукте
*в зависимости от исходного материала и конфигурации/настроек прибора
Компания RETSCH является ведущим мировым производителем лабораторных шаровых мельниц и предлагает идеальный продукт для каждого применения.
Высокоэнергетическая шаровая мельница E max и MM 500 были разработаны для шлифования с максимальной затратой энергии. Инновационная конструкция как мельницы, так и размольного стакана позволяет непрерывно измельчать до нанодиапазона за кратчайшее время — лишь с незначительным нагреванием. Эти шаровые мельницы также подходят для механохимии.
Мельницы-смесители быстро и эффективно измельчают и гомогенизируют небольшие объемы проб за счет удара и трения. Эти шаровые мельницы подходят для сухого, мокрого и криогенного измельчения, а также для разрушения клеток с целью извлечения ДНК/РНК. 9№ 0003
Планетарные шаровые мельницы соответствуют и превосходят все требования к быстрому и воспроизводимому измельчению до аналитической тонкости. Они используются для решения самых сложных задач в лаборатории, от рутинной обработки образцов до коллоидного измельчения и разработки современных материалов.
Барабанная мельница представляет собой разновидность шаровой мельницы, подходящую для тонкого измельчения крупного сырья и больших объемов проб.

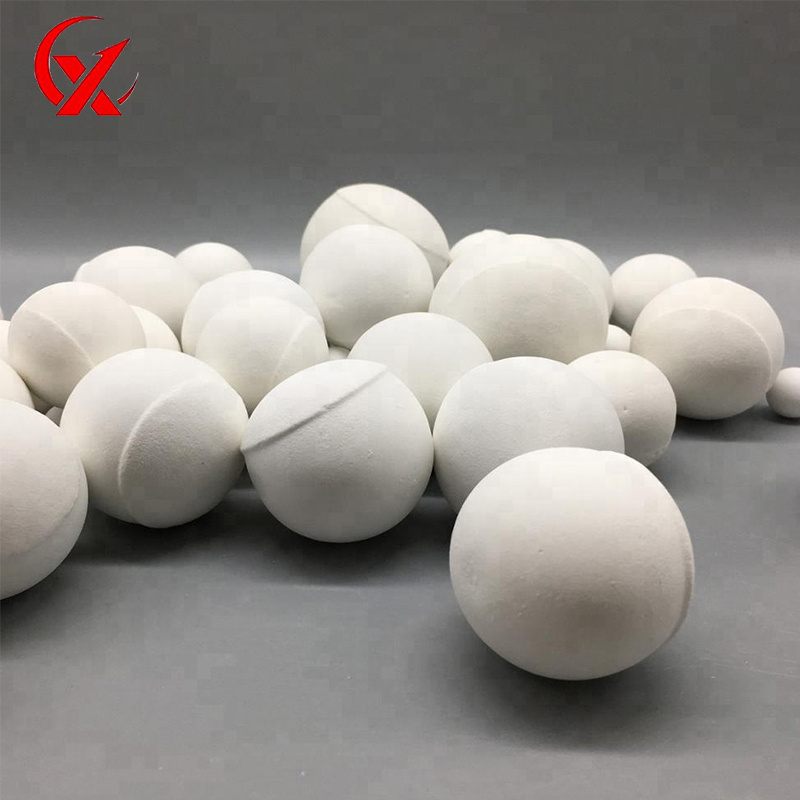

Фарфоровая шаровая среда для шаровых мельниц
| ||||||||||||||||||||
