Шахтный кабель силовой – Шахтный силовой кабель связи – купить гибкий шахтный кабель у производителя
alexxlab | 15.11.2019 | 0 | Разное
| Токопроводящая жила | Увеличение токовых нагрузок примерно на 20% относительно традиционного кабеля (одинакового сечения) |
Гибкая луженая многопроволочная медная жила тонкость крутки, 5 Защитный проводник: концентрический повив из стальной и медной проволок поверх кабельного сердечника Вспомогательные жилы: двойные концентрические электрические элементы, состоящие из контрольной и мониторинговой жил, в промежутках между основными жилами |
Токопроводящие жилы кабелей изготавливаются из медной проволоки (или медной луженой проволоки – тропическое исполнение), класс гибкости 5 |
| Изоляция жил |
Благодаря изоляции из этиленпропиленовой резины (ЭПР) с высокой электрической и термической стойкостью, устойчивой к озону обеспечивается бесперебойная работа кабеля при рабочей температуре проводника равной 90°С, с пиковыми значениями до 130°С, и соответствие высоким значениям допустимой токовой нагрузки, с сохранением при этом хорошего запаса прочности. |
На основе этиленпропиленового каучука | Из резины на основе натурального каучука |
| Электропроводящий экран | Из электропроводящей резины, легко отделяется от изоляции без предварительного нагрева | Внешний слой из полупроводящей резины, легко удаляемой без нагрева | Из электропроводящей резины |
| Цветовое обозначение жил | Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный) | Основные жилы имеют черный, серый и коричневый цвета. Вспомогательные жилы голубые | Изолированные основные жилы по цвету отличаются друг от друга (белый, синий, красный) |
| Расположение жил |
Увеличенная механическая прочность с расщепленной жилы заземления. Жила заземления вынесена из центра, наложена методом обмотки на вспомогательные жилы, что предотвращает её разрушение в процессе эксплуатации кабеля, особенно, при изгибах в траковой цепи комбайна. Уменьшенное влияние рабочих токов на сигналы, передаваемые по вспомогательным жилам |
Общий повив трех основных жил вместе с концентрическими элементами контрольных и мониторинговых жил в промежутках, длина повива примерно 6хD | Вспомогательные жилы скручены в группу, расположены в повиве, жила заземления в центре |
| Внутренняя оболочка | Из вулканизированной резиновой смеси | Из вулканизированной резины на основе этиленпропиленового каучука | Из вулканизированной резиновой смеси |
| Оплетка между слоями оболочки (для кабеля марок КГРЭОТШ) |
Оплетка изготовлена из высокопрочных, малорастяжимых нитей, между наружным и внутренним слоем оболочки имеется шлицевое соединение, что предотвращает закручивание кабеля вокруг своей оси. Возможно использование кабеля в условиях очень высокого напряжения сгиба |
Нет | |
| Наружная оболочка |
Высокая стойкость наружной оболочки к маслам, истиранию и разрыву благодаря её выполнению из резины, устойчивой к маслам и истиранию. Оболочка кабеля изготавливается светлого (желтого, оранжевого) или черного цвета |
На основе полихлоропрена | Двухслойная резиновая оболочка, маслостойкая, стойкая к истиранию и разрыву |
| Электрические характеристики | |||
|
Номинальное напряжение Основных жил Вспомогательных жил |
1,14 кВ |
0,6/1 кВ; 1,8/3 кВ; 3,6/6 кВ (0,6/1 кВ для сетей 660 и 1140 В) |
1,14 кВ |
| Максимальное допустимое рабочее напряжение | 1,368 кВ | 0,7/1,2 кВ; 2,1/3,6 кВ; 4,2/7,2 кВ | 1,368 кВ |
| Электрическое сопротивление изоляции основных жил | Не менее 100 МОм/км | 50 МОм/км | |
| Электрическое сопротивление экранов | Не более 1500 Ом | 1500 Ом | |
| Тестовое напряжение | Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ | Основные жилы: 3 кВ; 6 кВ; 11 кВ. Вспомогательные жилы: 2 кВ | Основные жилы: 3,5 кВ переменного тока. Вспомогательные жилы — переменное напряжение 1,5 кВ |
| Температурные характеристики | |||
| Температура окружающей среды | Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С. Кабели в тропическом исполнении — стойкие к поражению плесневыми грибами | Подвижное применение: -20°С до +60°С. Стационарная прокладка: -40°С до +80°С | Температура окружающей среды при эксплуатации — от -30°С (в тропическом исполнении — от -10°С) до +55°С |
| Максимальная допустимая рабочая температура на жилах | 90°С | 90°С | 75°С |
| Допустимая температура жилы при КЗ | 250°С | 250°С | 250°С |
| Механические характеристики | |||
| Растягивающее усилие | Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил | До 15 Н/мм² однако, ограничено 5 Н/мм² для радиуса изгиба 2,3хD | Растягивающая нагрузка на кабели — 19,6 Н на 1 мм² суммарного сечения всех токопроводящих жил |
| Минимальный радиус изгиба | Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля | В соответствии с DIN VDE 0298, часть 3, или 2,3 х D при растягивающем усилии до 5 Н/мм² | Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации — не менее 5 наружных диаметров кабеля |
| Химические характеристики | |||
| Нераспространение горения |
ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2 |
VDE 0482, часть 332-1-2 EN 60332-1-2, IEC 60332-1-2 |
ГОСТ Р МЭК 60332-1-2 МЭК 60332-1-2 |
| Климатическая стойкость | Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей и влаги | Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолета и влаги |
Неограниченное применение в помещении и на открытом воздухе, стойкость к воздействию озона, ультрафиолетовых лучей |
www.kamkabel.ru
Кабель КГЭШ – технические характеристики, расшифровка, цена
Расшифровка шахтного кабеля КГЭШ:К – кабель
Г – гибкий
Э – экранированный
Ш – шахтный
1. Токопроводящая жила кабеля КГЭШ — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483-77;
2. Разделительный слой — синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
3. Изоляция — из резины изоляционной. Основные изолированные жилы имеют сплошную отличительную расцветку. Вспомогательные жилы в группе из трех жил имеют сплошную отличительную расцветку, в группе из шести жил имеется счетная пара жил, отличающаяся между собой и от других жил цветом. Жила заземления выполняется без изоляции.
4. Экран — наложен поверх изоляции основных жил из электропроводящей резины. Сечения основных жил свыше 25 мм2 по вспомогательным жилам накладывается общий электропроводящий экран;
6. В качестве разделительного слоя используется тальк;
7. Оболочка — однослойная или двухслойная из резины шланговой. Наружная оболочка выполнена из резины бензо-маслостойкой не распространяющей горение и стойкой к истиранию. Чтобы купить продукцию “Кабель КГЭШ” у завода-производителя АО “РОССКАТ” и запросить прайс-лист с ценой, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.
Оформить заявку Кабели гибкие шахтные КГЭШ не распространяют горение при одиночной прокладке, допустимо использование в шахтах с повышенным уровнем влаги. В том числе используется для присоединения угольных комбайнов, передвижных машин и механизмов к электрическим сетям при подземных горных работах. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах. -Свернуть таблицу+Развернуть таблицу Скачать полную таблицу
| Марка-размер | Диаметр по оболочке, мм | Масса кабеля, кг/км |
| КГЭШ 3х10+1х6 | 29,2 | 1189 |
| КГЭШ 3х16+1х10 | 33,7 | 1703 |
| КГЭШ 3х25+1х10 | 37,7 | 2128 |
| КГЭШ 3х35+1х10 | 41,2 | 2566 |
| КГЭШ 3х50+1х10 | 44,7 | 3218 |
| КГЭШ 3х70+1х10 | 49,2 | 4038 |
| КГЭШ 3х95+1х10 | 55,4 | 5029 |
| КГЭШ 3х10+1х6+3х4 | 34 | 1370 |
| КГЭШ 3х16+1х10+3х2,5 | 37,7 | 1732 |
| КГЭШ 3х16+1х10+3х4 | 37,7 | 1755 |
| КГЭШ 3х25+1х10+3х2,5 | 41,1 | 2153 |
| КГЭШ 3х25+1х10+3х4 | 41,1 | 2174 |
| КГЭШ 3х25+1х10+3х6 | 41,1 | 2204 |
| КГЭШ 3х35+1х10+3х2,5 | 46 | 2765 |
| КГЭШ 3х35+1х10+3х4 | 46 | 2803 |
| КГЭШ 3х35+1х10+3х6 | 46 | 2850 |
| КГЭШ 3х50+1х10+3х4 | 50 | 3458 |
| КГЭШ 3х50+1х10+3х6 | 50 | 3504 |
| КГЭШ 3х70+1х10+3х4 | 54 | 4281 |
| КГЭШ 3х70+1х10+3х6 | 54 | 4328 |
| КГЭШ 3х70+1х10+3х10 | 54 | 4423 |
| КГЭШ 3х95+1х10+3х4 | 59,1 | 5281 |
| КГЭШ 3х95+1х10+3х6 | 59,1 | 5327 |
| КГЭШ 3х95+1х10+3х10 | 59,1 | 5422 |
| КГЭШ 3х120+1х10+3х4 | 63,1 | 6584 |
| КГЭШ 3х120+1х10+3х6 | 63,1 | 6629 |
| КГЭШ 3х120+1х10+3х10 | 63,1 | 6724 |
| КГЭШ 3х120+1х16+3х4 | 63,1 | 6607 |
| КГЭШ 3х120+1х16+3х6 | 63,1 | 6650 |
| КГЭШ 3х120+1х16+3х10 | 63,1 | 6742 |
| КГЭШ 3х150+1х10+3х4 | 68,2 | 7550 |
| КГЭШ 3х150+1х10+3х6 | 68,2 | 7596 |
| КГЭШ 3х150+1х10+3х10 | 68,2 | 7690 |
| КГЭШ 3х150+1х16+3х4 | 68,2 | 7567 |
| КГЭШ 3х150+1х16+3х6 | 68,2 | 7610 |
| КГЭШ 3х150+1х16+3х10 | 68,2 | 7702 |
Оформить заявку Климатическое исполнение У, категория размещения — 5 по ГОСТ 15150-69.
Диапазон температур эксплуатации кабелей КГЭШ — от -30°С до +50°С.
Кабели стойки к изгибу.
Растягивающие усилия кабелей должны быть не более 19.6 Н (2.0 кгс) на 1мм2 суммарного сечения жил.
Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее 5 наружных диаметров кабеля.
Не допускается закручивание кабеля на угол более 2 рад на длине 1м в любую сторону.
Кабели КГЭШ выдерживают испытание переменным напряжением номинальной частоты 50 Гц без погружения в воду в течение 5 мин:
— при приемке и поставке:
— для основных жил — 3.5 кВ;
— для вспомогательных жил — 1.5 кВ;
— на период эксплуатации и хранения — не менее 75% от нормируемого при приемке и поставке.
Длительно допустимая температура на жиле — не более 75°С.
Строительная длина кабелей — не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.
Гарантийный срок эксплуатации кабелей — 6 месяцев с момента ввода кабелей в эксплуатацию.
Срок службы кабелей КГЭШ — не менее 1,5 лет.
Чтобы купить продукцию “Кабель КГЭШ” у завода-производителя АО “РОССКАТ” и запросить прайс-лист, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.Оформить заявку
www.rosskat.ru
Шахтные кабели | Силовые кабели
Страница 23 из 45
Шахтные кабели С. J. Beaver’a
Кабели в вертикальных шахтах, в особенности шахтах горных разработок, работают в особо тяжелых условиях, ибо пропиточная масса кабеля стекает во время эксплуатации вниз, растягивает свинцовую оболочку так, что она иногда лопается, а верхний конец кабеля освобождается от массы, в результате чего в этом конце возможны электрические пробои. Для борьбы с этими недостатками прибегают к ряду средств.

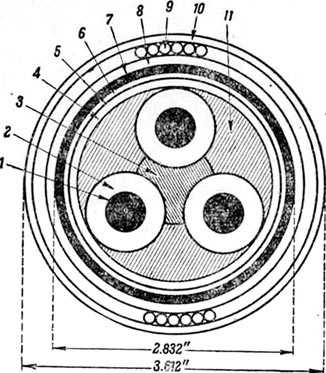

Фиг. 99. Сечение удлиняющегося кабеля германского кабельного завода С. J. Vogel.
Прежде всего для шахтных кабелей применяют более вязкую пропиточную массу, чем для обычных кабелей. Кроме того, в Англии для этой цели применяют кабели с искусственно осушенной изоляцией, для каковой цели после пропитки кабеля дают пропиточной массе стечь и опрессовывают кабель свинцовой оболочкой в горячем виде, а не в охлажденном, как это требуется для нормальных кабелей. Это мероприятие, однако, очень опасно для кабелей на напряжение в 6 кВ и выше. В Англии также в обычае применять кабели, построенные на более высокое напряжение, чем то, которое требуется для эксплуатации. До империалистической войны для шахтных кабелей обычно не шли с напряжением выше 3000 V, теперь в наших новых шахтах напряжение повышено до 6000 V, что уже требует принятия некоторых добавочных мер предосторожности.
Представляет большой интерес ознакомление с 20-кВ шахтной установкой, выполненной в 1929 г. в Южной Африке и описанной W. Elsdon-Dew и Н. Denedy [85]. Кабель был изготовлен английским заводом Glover’a по конструкции С. J. Beaver’a; он представляет собой ряд интересных особенностей. Общая длина этого кабеля была 1 880 м., из которых 1 400 м. шло вертикально и 480 м горизонтально, наиболее длинная строительная длина, установленная в шахте, была равна 35U ш. На фиг. 100 дано сечение этого кабеля, он был взят нормальной конструкции, трехжильным, с поясной изоляцией, сечение каждой жилы было равно 0,15 кв. дюйма, остальные размеры указаны на фиг. 100, обозначения на которой следующие: 1 — медная жила; 2 — бумажная пропитанная изоляция; 3 — подушка для жил; 4 — бумажная пропитанная изоляция;5 — металлическая оболочка для производства испытаний; 6—бумажная пропитанная изоляция; 7— свинцовая оболочка; 8 — джутовая подушка; 9 — проволочная броня; 10— джутовая оболочка; 11— специальная прокладка.
Фиг. 101. Схема изолировочной машины английского кабельного завода Glover’a.

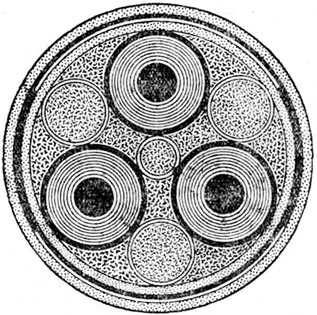

Фиг. 100. Сечение вертикального кабеля С. J. Веаver’a на 20 кВ рабочего напряжения.
Основной особенностью этого кабеля являлась его пропитка, которая была сделана по особому методу, применяемому только на заводе Glover’a, причем здесь употребляется особо тугоплавкая масса специального состава. Во время скруцси из отдельных проволок проводящей жилы каждый повив покрывался особым пластичным компаундом, причем каждый последующий повив проволоки впрессовывался в предыдущий и выдавливал наружу избыток этого компаунда. Изоляция жил этого кабеля бумагой производилась на особом станке, резко отличающемся от обычных станков, он изображен схематически на фиг. 10). Здесь вращаются не кружки с лентами, а сам кабель. Кружки же бумажных лент стоят неподвижно, причем бумага получает пропитку до разрезания ее на кружки. Вся обмотка производится в особом корыте, наполненном циркулирующей в нем горячей массой. Эта масса изгоняет из изоляции остатки влажности, забранные бумагой из воздуха, и вполне заполняет все промежутки между бумажными лентами. Прокладка между жилами сделана из упругого материала. Общая скрутка изолированных жил в кабель аналогично изолировке делалась под горячей массой. Наложение свинцовой оболочки сопровождалось подачей к свинцовому прессу в месте выхода свинцовой трубки пропиточной массы, чем преследовалось и на этой операции исключение возможности проникновения воздуха в изоляцию.
Этот кабель подвергался особым испытаниям, наиболее интересные из которых следующие:
- Образец освинцованного кабеля длиной 2 ярда, подвешенный вертикально и нагретый током в 200 А по каждой жиле в течение 7 дней, при температуре свинцовой оболочки в 38° С не должен был обнаруживать более 3 g вытекшей массы. В действительности образец кабеля совершенно не обнаруживал вытекания.
- В пределах от 13 до 26 кВ коэффициент мощности не должен был превосходить 2%, а увеличение коэффициента мощности в тех же пределах напряжения — 0,2%.
- Зависимость tg от температуры в рабочем интервале должна быть такой, чтобы разница между высшим и низшим пределом была не более 2% при максимальной рабочей температуре 60°С.
- Кабель на заводе должен был испытываться напряжением в 60 кВ в течение 15 мин.
- Образцы кабеля, испытанные на изгиб согласно английским нормам должны были выдержать в течение 15 мин. напряжение в 100 кВ, после чего они доводились до пробоя. Пробой получился при 128 и 149 кВ.
leg.co.ua
Кабель КОГРЭШ – технические характеристики, расшифровка, цена
1. Токопроводящая жила скрученная из медных или медных луженых проволок 5 класса по ГОСТ 22483-77;2. Изоляция основных и вспомогательных токопроводящих жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука. Основные и вспомогательная изолированные жилы имеют сплошную отличительную расцветку;
3. Экраны основных и вспомогательной токопроводящих жил из электропроводящей резины типа РЭ-2;
4. Жила заземления с изоляцией из резины типа РЭМ-1;
5. Упрочняющий сердечник из полиэфирной нити и резины типа РЭМ-1;
6. Вспомогательная жила. В качестве разделительного слоя перед наложением оболочки используется тальк;
7. Оболочка выполнена из резины бензо-маслостойкой, не распространяющей горение и стойкой к истиранию. Чтобы купить продукцию “Кабель КОГРЭШ” у завода-производителя АО “РОССКАТ” и запросить прайс-лист с ценой, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.
Оформить заявку Кабели марки КОГРЭШ предназначены для присоединения шахтного бурильного электроинструмента на номинальное переменное напряжение 660 В частоты 50 Гц с изолированной нейтралью. Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах.
Гарантийный срок эксплуатации [месяц] — 6;
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] — 2.5;
Максимальная рабочая температура жилы [°С] — 70;
Номинальное переменное напряжение частотой 50 Гц [кВ] — 0.66;
Радиус изгиба кабелей [наружных диаметров] — 3;
Строительная длина, не менее [м] — 150;
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] — 50;
Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км] — 1000;
|
Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр, мм |
Расчетная масса 1 км кабеля, кг |
||
|
основных |
заземления |
Вспомо гательных |
||
|
3х1,5 |
1х1,5 |
1х1,5 |
16,9 |
364,7 |
|
3х2,5 |
1х1,5 |
1х1,5 |
17,7 |
444,7 |
|
3х4,0 |
1х2,5 |
1х2,5 |
18,9 |
565,8 |
|
3х6,0 |
1х2,5 |
1х2,5 |
21,6 |
710,1 |
Оформить заявку Вид климатического исполнения У и Т категории размещения 5 по ГОСТ 15150-69.
Кабели исполнения У предназначены для эксплуатации при температуре окружающей среды от минус 30 до плюс 55°С, исполнения Т от минус 10 до плюс 55°С;
Кабели устойчивы к многократным изгибам на угол ±1П рад при растягивающем усилии 49Н, а также устойчивы к осевому кручению на угол ±2П рад на длине 1м и нагрузке 49Н;
Количество циклов изгибов и осевых крученей: для кабелей с сечением основных жил 1,5 кв.мм. – 35 000, 2,5 кв.мм. – 28 000, 4,0 кв.мм. и 6,0 кв.мм. – 22 000;
Кабели стойки к растягивающему усилию не более 19,6 Н на 1 кв.мм. суммарного сечения жил;
Кабели в тропическом исполнении стойки к поражению плесневыми грибами. Кабели не распространяют горение при одиночной прокладке;
Срок службы кабелей — не менее 2 лет.
Чтобы купить продукцию “Кабель КОГРЭШ” у завода-производителя АО “РОССКАТ” и запросить прайс-лист, позвоните по телефону 8 (800) 555-73-14 или оформите заявку.Оформить заявку
www.rosskat.ru
Кабель шахтный – Энциклопедия по машиностроению XXL
Кабели шахтные гибкие предназначены для питания электроэнергией подвижных машин и инструментов угольных комбайнов, врубовых машин, транспортеров и т. п., а также для шахтных осветительных установок. [c.16]Теплостойкая изоляция кабелей для геофизических работ, специальных гибких, радиочастотных, высоковольтных рентгеновских кабелей Теплостойкая изоляция для силовых, контрольных, судовых, шахтных и др. кабелей Теплостойкая изоляция для шланговых кабелей и проводов, бытовых шнуров, автомобильных, тракторных и др. проводов Изоляция, не распространяющая горение, для осветительных проводов Резина для оболочек кабелей шахтных, торфяных, для землеройных горнодобывающих машин Резина морозостойкая для оболочек кабелей управления, силовых шланговых, лифтовых Резина теплостойкая и морозостойкая для оболочек кабелей управления и силовых Резина для оболочек кабелей, шнуров и проводов гибких и особо гибких и др. [c.147]
Кабель шахтный с резиновой изоляцией, бурильный [c.96]
Кабель шахтный с резиновой изоляцией, бурильный, экранированный [c.96]

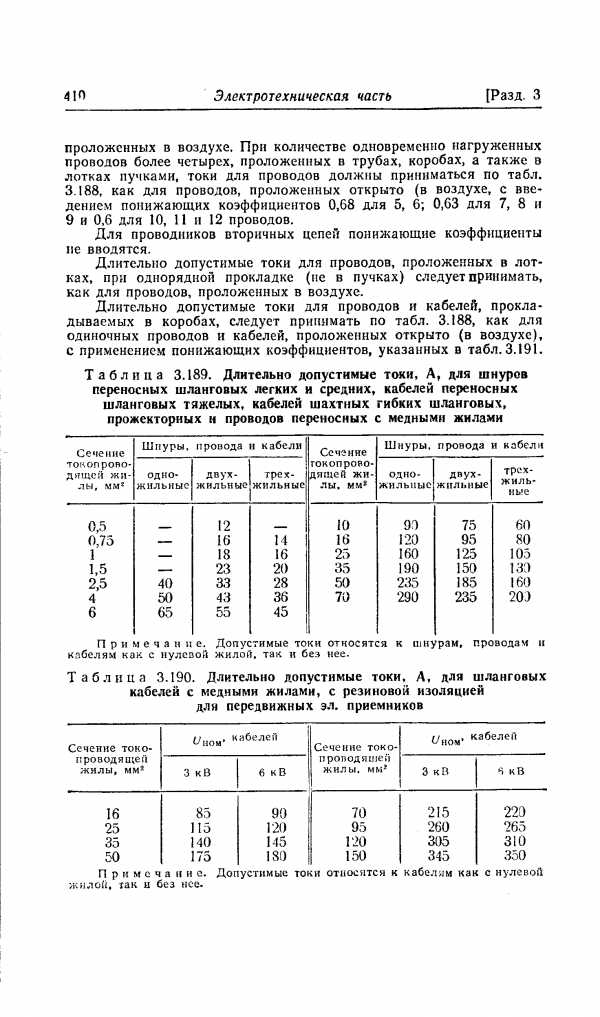

| Таблица 3.189. Длительно допустимые токи. А, для шнуров переносных шланговых легких и средних, кабелей переносных шланговых тяжелых, кабелей шахтных гибких шланговых, прожекторных и проводов переносных с медными жилами |  |
Корпусы электродвигателей и их пусковую аппаратуру необходимо заземлять. Заземление должна иметь и шахтная пневматическая сеть, которая может попасть под напряжение при соприкосновении с оголенными кабелями, контактным проводом и т. п. Шахтная пневматическая сеть должна иметь такую коммутацию, чтобы ее можно было использовать для доставки воды при тушении пожаров. [c.281]
Крепление (обсадку) стволов производят металлическими трубами с внутренним диаметром 1200 мм, которые сваривают друг с другом. Для облегчения и ускорения работ армировка шахтных стволов производится подготавливаемыми на поверхности сборными секциями. Секция собирается на металлических кольцах, находящихся на расстоянии 12 м друг от друга и сделанных из полосовой стали 25,4 Х76,2 мм (рис. 10). К кольцам приваривают направляюш,ие и водоотливный став из труб диаметром 88,9 в дальнейшем к ним же прикрепляют силовые кабели. Трубные направляющие слу- [c.23]

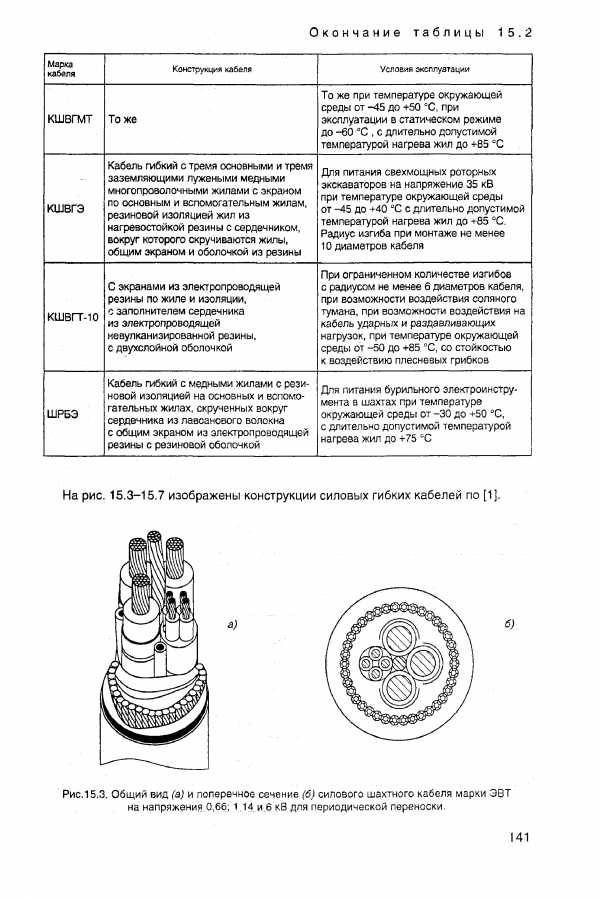

| Рис.15,3. Общий вид (а) и поперечное сечение (6) силового шахтного кабеля марки ЭВТ на напряжения.0,66 1,14 и.6 кВ для периодической переноски. |  |
Шахтные кабели кабели силовые, контрольные, судовые установочные провода и шнуры шланговые ка ли провода и шнуры для погружных электронасосов кабели, провода и шнуры связи кабели управления и т. д. [c.105]
Кабина 10 подъемного устройства (рнс. 34) двигается внутри секций башни вдоль направляющих 8 Т-образного профиля, по которым катятся ролики четырех башмаков /. На верхней секции башни под оголовком расположено машинное отделение и верхняя посадочная площадка с шахтной дверью 13. На нижней секции башни расположена нижняя посадочная площадка также с шахтной дверью, приемное устройство 4 для кабеля и натяжное устройство 3 с блоком для каната ограничителя скорости движения кабины подъемника. На секциях башни предусмотрены устройства, предотвращающие поперечные отклонения тяговых канатов и кабеля от ветра (выдувание). Кабина подъемного устройства цельнометаллическая сварная, имеет двухстворчатую распашную или шторную дверь 9 и окно в двери или задней стенке кабины. Внутри кабины находится пульт управления с кнопками. Кабина подвешена на двух тяговых канатах 12, наматываемых на барабан 14 лебедки. Если кран, на котором установлено подъемное устройство, имеет башню, выдвинутую не на полную высоту, излишек кабеля наматывается на барабан 1, расположенный на верхней площадке башни (на кране КБ-504), или укладывается в специальный ящик (на кране КБ-674). [c.55]
Заготовка проводов шахтной разводки и кабелей [c.211]
Шахтные разводки и кабели заготавливают в мастерских монтажных управлений или участков. Участковые мастерские оборудуют для этой цели специальными столами (рис. 117). [c.211]
Силовые кабели и провода следует разделить на несколько подгрупп неизолированные провода, силовые кабели для неподвижной прокладки, кабели силовые гибкие, провода и шнуры установочные как для неподвижной прокладки, так и гибкие, кабели и провода специального назначения — шахтные, торфяные, автотракторные, судовые и т. п. [c.9]
Шахтные кабели изготовляют с тремя основными (рабочими) жилами и одной заземляющей в некоторых конструкциях добавляются две вспомогательные жилы. [c.16]
Резина теплостойкая для оболочек кабелей и проводов, работающих в средних и легких условиях Резина маслостойкая, не распространяющая горение, для оболочек шахтных, гибких экранированных кабелей [c.147]
На этой же поточной линии можно изготовлять жилы сигналь-но-блокировочных и шахтных телефонных кабелей с полиэтиленовой изоляцией. Для получения более толстой изоляции на жилах сигнально-блокировочных кабелей в линию устанавливают червячный пресс большей производительности. [c.348]
В отечественной и зарубежной промышленности широко применяют хлоропреновые каучуки в качестве материала для защитных оболочек. Так, в СССР наирит используется при изготовлении морских судовых, шахтных, тяжелых шланговых кабелей и т. п, [c.126]
Извлеченные из ящиков узлы лифта и детали (кронштейны крепления направляющих, порталы с шахтными дверями, болты, гайки, шайбы, клеммные коробки, провод, металлорукава, электроаппаратура, подвесной кабель, стальные канаты, ограждения кабин, двери кабины, ограничитель скорости) сдают на склад. При этом болты сортируют по размерам, раскладывают в деревянные [c.155]
После установки пола машинного помещения выверяют направляющие кабин и противовеса и регулируют их положение, выверяют и фиксируют путем приварки к стоякам прямоугольных щайб положения верхних балок и порогов шахтных дверей, регулируют положение створок шахтных дверей во взаимодействии с дверями кабины, подсоединяют этажные разводки к клеммным коробкам нижнего стояка, выверяют привод лифта, навеску калатов и подвесного кабеля. Устройство разводки по шахте и выверку направляющих и шахтных дверей можно выполнить с крыши кабины, подсоединения можно подключать по временной схеме, как описывалось ранее. Заключительная операция — регулировка этажных переключателей. [c.195]
Шахтные кабели, кабели для землеройных работ, кабели силовые, контрольные, судовые, для электробуров, провода для радиоустановок, провода для прокладки в трубах, для электрифицированного транспорта и др. [c.147]
В восстановительный период была проведена специализация и реконструкция московских кабельных заводов. Производство силовых кабелей с пропитанной бумажной изоляцией и телефонных кабелей сосредоточилось на заводе Русскабель , где был построен специальный корпус. Производство проводов с резиновой изоляцией было расширено на заводе Электропровод и ликвидировано на Русскабеле . Завод Электропровод освоил производство рентгеновских, шахтных и врубовых кабелей и организовал массовый выпуск автотракторных проводов. Ведущим заводом в области кабельной техники являлся Ленинградский завод Севкабель здесь в 1924—1925 гг. была создана конструкция подземного трехфазового кабеля на 20 и 35 ке. Сев-кабель первым в Советском Союзе освоил производство эмалированной проволоки и междугородных телефонных кабелей. [c.93]
Электропроводность резины достигается путем введения в ее состав в качестве наполнителей углеродной (ацетиленовой) сажи и графита для этой цели наиболее пригодны резины на основе бутадиеннитрилъного каучука. Применяют для изготовления экранированных шахтных, высоковольтных и других кабелей на напряжение 6 кв я выше, для кабелей дальней связи и ряда электротехнических и радиотехнических деталей. [c.246]
Гибкие кабели с резиновой изоляцией с многопроволочными медными жилами с резиновой оболочкой применяются для электропитания подвижных электроприемников различных механизмов строительных машин, сварочных установок, машин и механизмов в горнорудной промышленности, например, электрических экскаваторов, шахтного электрооборудования и др. при температуре окружающей сре ды в пределах от -50 до +50 °С ( в зависимости от типа изоляции) в диапазоне напряжений от 0,66 до 10 кВ. Конструкции кабелей с резиновой изоляцией для питания бортовой сети электрических экскаваторов на напряжения 6 и 10 кВ изображены на рис 15.1 и 15 2 [1]. [c.138]
ГРШЭ ГОСТ 10694-81 Кабель с резиновой изоляцией экранированный для присоединения шахтного электрооборудования (комбайнов, врубмашин и др.) к электропитанию на напряжение 0,66 кВ [c.138]
ГРШЭ Кабель гибкий с медными многопроволочными жилами с резиновой изоляцией с экраном из электропроводящей резины и резиновой оболочкой шахтный Для электропитания комбайнов, врубовых машин и механизмов в шахтах на напряжении 0,66 кВ при температуре окружающей среды ст 0 до +50 “С с длительно допустимой температурой нагрева жил до +75 “С [c.139]
| Рис. 15.5. Конструкция гибкого шахтного кабеля марки ГРШЭП для работы на крутопадающих пластах на напряжение 0,66 кВ. |  |
Резиновые оболочки применяют главным образов для переносных кабелей и проводов, так как таким изделиям требуется придавать максимальную гибкость. К ним относятся шланговые кабели и провода общего применения, шахтные Кабели, экскаваторные, судовые переносные, электросварочные, лифтовые и ряд других типов кабелей и проводов. Однако в ряде случаев, когда необходимо кабелям. придавать свойство нераспространения горения или маслонефтестойкости, резиновая оболочка используется также и для негибких стационарных кабелей (для силовых негорючих кабелей, для судовых кабелей стационарной прокладки. [c.105]
Гибкие переносные кабели работают в тяжелых, умеренных или легких эксплуатационных условиях. Так, шахтные и экскаваторные кабели эксплуатируются в исключительно тяжелых условиях. Они волочатся по земле, подвергаясь деформациям изгиба различного характера, на них попадают куски добываемых пород, по ним проезжают автомобили, они зачастую находятся в воде и т. д. Такие же кабели и провода, как судовые, лифтовые, для радиоустановок, шланговые кабели и провода общего применения и некоторые другие, работают в сравнительно умеренных и легких условиях. Поэтому ОСТ 16 0.505.015-79 предусматривает изготовление защитных оболочек, предназначенных для тяжелых условий эксплуатации, из резин механически более прочных типов РШ-1 и РШН-1 с содержанием кау-чуков 50 %, а для средних и легких условий — из резин типов РШМ-2, РШТ-2, РШТМ-2, РШН-2 с содержанием каучуков 40—45 %, причем резины типов РШН-1 и РШН-2, не распространяющие горение и обладающие нефте-стойкостью, предназначены для негорючих шахтных и судовых кабелей, нефтестойких каротажных и буровых кабелей и других изде-, ЛИЙ, к которым предъявляются требования негорючести и маслостойкости. [c.105]
Электропроводящие резины применяют также в шахтных кабелях. В силу тяжелых эксплуатационных условий в подземных шахтах кабели по разным причинам получают механические повреждения, приводящие к коротким замыканиям, что может служить причиной поражения людей электрическим током и взрывов метановоздушной среды. Наличие в кабеле поверх изоляции элемента, способного при механическом воздействии- на оболочку кабеля мгновенно передать импульс к быстродействующей коммутационной аппаратуре для опережающего отключения электрооборудования, позволяет предупредить аварию. Таким защитным элементом служит экранирующий слой из электропроводящей резины, накладываемой поверх каждой изолированной жилы. [c.106]
Кабель ГРШН — гибкий шахтный с резиновой изоляцией в негорючей резиновой оболочке выпускают с рабочими жилами сечением 4—70 мм на напряжение 660 в. [c.16]
Особое место занимает небольшая группа резин полупроводящих, применяемых при изготовлении высоковольтных и шахтных кабелей. Эти резины увеличивают электрическую прочность и ко-роиостойкость высоковольтных кабелей, а в шахтных кабелях обеспечивают безопасность их эксплуатации. Полупроводящие резины отличаются от изоляционных резин большей проводимостью тока (т. е. меньшим удельным объемным сопротивлением). Если у изоляционных резин удельное объемное сопротивление изоляции 10 2—10 ом-см, то у полупроводящих оно составляет 10—10 ° ом-см. Это достигается введением в резину специальных материалов, увеличивающих ее проводимость (различные сажи, графит), а также подбором каучуков. Полупроводящие резины должны быть озоностойкими. [c.146]
Монтаж лифта целесообразно разбивать на следующие процессы подготовительные работы монтаж направляющих монтаж шахтных дверей монтаж кабины монтаж противовеса монтаж оборудования приямка монтаж оборудования шахтного помещения навеска к 1-натов монтаж электроаппаратуры монтаж электроразводок и подвесного кабеля опробование, наладка лифта сдача лифта заказчику и инспекции Гостехнадзора. [c.89]
