Определение: основной способ переработки природного железорудного сырья с получением чугуна (иногда ферросплавов и лигатур). Доменная плавка как процесс и доменная печь как агрегат сформировались в конце раннего Средневековья и уже в течение более 500 лет не изменяют своей сущности, сохраняя следующие технические и технологические особенности:
- шахтный принцип конструкции;
- непрерывный характер процесса;
- противоточное движение шихты и газа;
- наличие в одном агрегате зон твердого, пластичного и жидкого состояния.
Сущность доменного процесса состоит в восстановлении железа из оксидов и получении расплавленного науглероженного металла (чугуна) и шлака, которые легко отделяются друг от друга вследствие различия в плотностях (плотность чугуна примерно в 2,5 раза превышает плотность шлака).
В любой момент времени доменная печь заполнена железосодержащими материалами: твердыми (в шахте, распаре и на колошнике), размягченными (в заплечиках, распаре и нижней части шахты), жидкими (в горне и металлоприемнике) и коксом, который остается твердым во всем объеме печи.
В горне печи располагаются отверстия для выпуска жидких продуктов плавки (летки) и для ввода во внутреннее пространство печи дутья (фурмы). Доменное дутье в общем случае представляет собой воздух (иногда обогащенный кислородом), нагретый до 1000-1350°С, и топливно-восстановительные добавки – природный газ, пылеугольное топливо (ПУТ), мазут и т.п., которые подаются в печь под давлением до 500 кПа (изб.). В горне печи формируется окислительная зона, в которой происходят реакции горения кокса и топливно-восстановительных добавок к дутью, в результате чего получается газ, состоящий из азота, оксида углерода и водорода. В окислительной зоне достигается самый высокий в печи уровень температур (2000-2500°С). Образовавшийся в окислительной зоне газ направляется вверх навстречу опускающимся шихтовым материалам и проходит печь в течение 3-12 сек.
Выходящий из доменной печи газ является важным энергетическим сырьем, применяемым в различных металлургических печах и ТЭС.
Опускание шихтовых материалов происходит вследствие освобождения пространства в нижней части печи в результате сгорания кокса у фурм, плавления железорудных материалов и естественной «уминки» шихты.
Шихтовые материалы загружаются в доменную печь периодически и время их пребывания в печи составляет 5-8 часов. Воспринимая тепло от газов, шихтовые материалы постепенно нагреваются, при этом протекают процессы удаления влаги, разложения карбонатов и восстановления оксидов железа оксидом углерода и водородом.
При температурах около 1200°С начинается размягчение, а затем плавление материалов с образованием чугуна и шлака. Шлак формируется из пустой породы железорудных материалов, золы кокса и флюса (если он используется при плавке), он является главным регулятором химического состава чугуна.
Формирование состава чугуна происходит в процессе стекания капель металлического расплава по коксовой насадке и взаимодействия со шлаком. Температура чугуна на выпуске составляет обычно 1380-1420°С, шлака – 1450-1500°С.
Жидкие продукты плавки выпускают из печи периодически (по мере накопления). Доменная печь является одним из наиболее эффективных материалосберегающих агрегатов; коэффициент извлечения железа в чугун составляет 99,5-99,8 %.
Доменная печь занимает головное положение в структуре металлургического предприятия. Качество производимого в доменной плавке чугуна определяет параметры последующего сталеплавильного передела, доменный газ служит основой энергетического хозяйства предприятия, в доменной печи утилизируется (через агломерационное производство) большая часть собственных отходов металлургического производства.
Доменное производство является практически безотходным, т.к. доменный шлак представляет собой самостоятельную готовую продукцию, пользующуюся спросом не меньшим, чем чугун, а доменные шламы и пыли являются постоянным компонентом шихты агломерационного процесса.

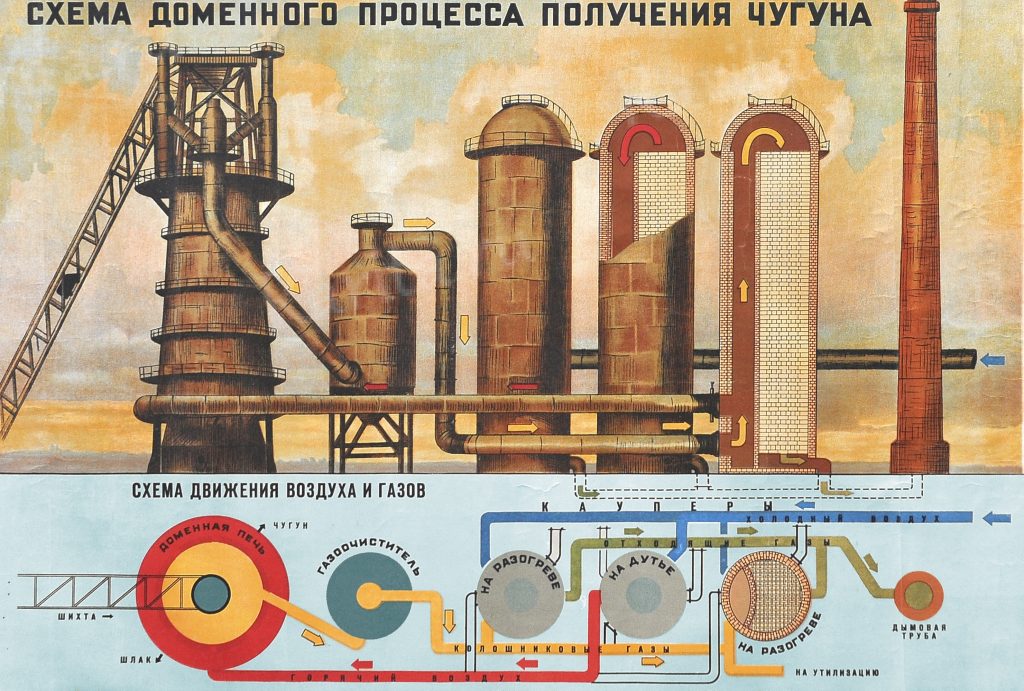

Общая схема и сущность доменного процесса
Доменный процесс представляет собой совокупность механических, физических и физико-химических явлений, протекающих в работающей доменной печи. Загружаемые в доменную печь шихтовые материалы кокс, железосодержащие компоненты и флюс в результате протекания доменного процесса превращаются в чугун, шлак и доменный газ.
В химическом отношении доменный процесс является восстановительно-окислительным: из оксидов восстанавливается железо, а окисляются восстановители. Однако доменный процесс принято называть восстановительным, так как цель его состоит в восстановлении оксидов железа до металла.
Агрегатом для осуществления доменного процесса служит печь шахтного типа .

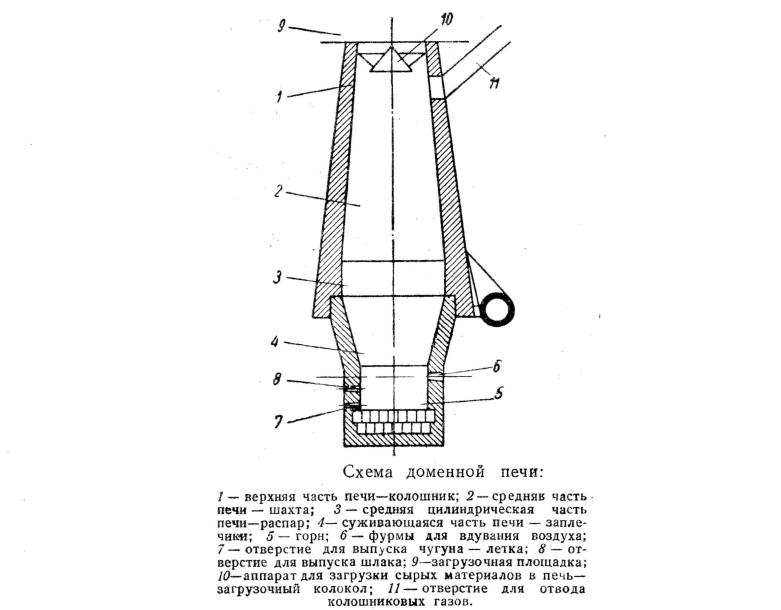

Рабочее пространство доменной печи в горизонтальных сечениях имеет круглую форму, а в вертикальном разрезе своеобразное очертание, называемое профилем.
Важнейшим условием осуществления доменного процесса в рабочем пространстве печи является непрерывное встречное движение и взаимодействие опускающихся шихтовых материалов, загружаемых в печь через колошник, и восходящего потока газов, образующегося в горне при горении углерода кокса в нагретом до 1000 1200 С воздухе (дутье), который нагнетается в верхнюю часть горна через расположенные по его окружности фурмы. К дутью может добавляться технический кислород, природный газ, водяной пар.

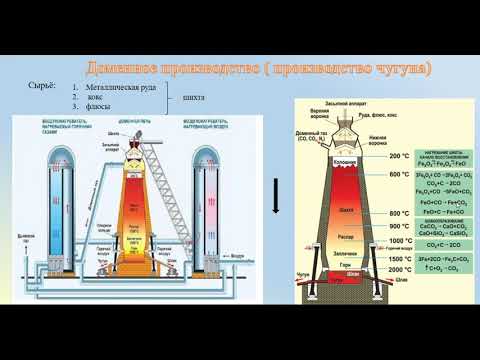

Кокс поступает в горн нагретым до 1400 1500 С. В зонах горения углерод кокса взаимодействует с кислородом дутья. Образующийся в зонах горения диоксид углерода при высокой температуре и избытке углерода неустойчив и превращается в оксид углерода. Таким образом, за пределами зон горения горновой газ состоит только из оксида углерода, азота и небольшого количества водорода, образовавшегося при разложении водяных паров или природного газа.
Смесь этих газов, нагретая до 1800 2000 С , поднимается вверх и передает тепло материалам, постепенно опускающимся в горн вследствие выгорания кокса, образования чугуна и шлака и периодического выпуска их из доменной печи. При этом газы охлаждаются до 200 450 С, а оксид углерода, отнимая кислород из оксидов железа, превращается частично в диоксид углерода, содержание которого в доменном газе на выходе из печи достигает 14 20 %.
Шихтовые материалы загружают в доменную печь при помощи засыпного аппарата отдельными порциями подачами. Они располагаются на колошнике чередующимися слоями кокса, руды или агломерата и флюса при работе на не полностью офлюсованном агломерате. Загрузку подач производят через 5 8 мин. по мере освобождения пространства на колошнике в результате опускания материалов.

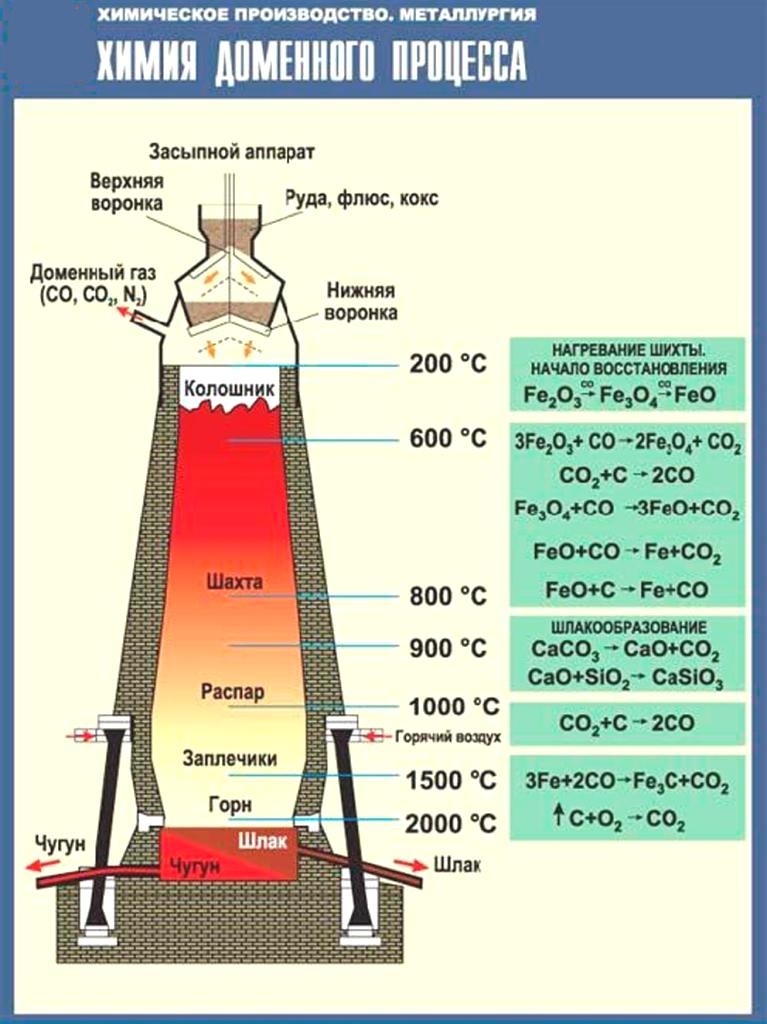

В процессе нагревания опускающихся материалов происходит удаление из них влаги и летучих веществ кокса и разложение карбонатов. Оксиды железа под действием восстановительных газов постепенно переходят от высших степеней окисления к низшим, а затем в металлическое железо по схеме: Fe2O3 Fe3O4 FeO Fe.
Свежевосстановленное железо заметно науглераживается еще в твердом состоянии. По мере науглераживания температура плавления его понижается. При температуре 1000 1100 С восстановление железа почти заканчивается и начинают восстанавливаться более трудновосстановимые элементы кремний, марганец и фосфор. Науглероженное железо, содержащее около 4 % углерода и некоторое количество кремния, марганца и фосфора, плавится при температуре 1130 1150 С и стекает в виде капель чугуна в горн. В нижней половине шахты начинается образование жидкого шлака из составных частей пустой породы руды и флюса. Понижению температуры плавления шлака способствуют невосстановленные оксиды железа и марганца. В стекающем вниз шлаке под действием возрастающей температуры постепенно расплавляется вся пустая порода и флюс, а после сгорания кокса и зола.
При взаимодействии жидких продуктов плавки с раскаленным коксом в заплечиках и горне происходит усиленное восстановление кремния, марганца и фосфора из их оксидов, растворенных в шлаке.
Здесь же поглощенная металлом в ходе плавки сера переходит в шлак. Железо и фосфор печи полностью восстанавливаются и переходят в чугун, а степень восстановления кремния и марганца и полотна удаления из чугуна серы в большой мере зависят от температурных условий, химического состава шлака и его количества.
Жидкие чугун и шлак разделяются в горне благодаря различным удельным массам. По мере скопления их в горне чугун выпускают через чугунную летку, а шлак через шлаковые летки (верхний шлак) и чугунную летку во время выпуска чугуна (нижний шлак).
Все перечисленные процессы протекают в доменной печи одновременно, оказывая взаимное влияние.
