Схема домкрат гидравлический: Домкраты: устройство и принцип работы

alexxlab | 25.01.2023 | 0 | Разное

ДГ100П150 домкрат гидравлический 100т

ДГ100П150 домкрат гидравлический 100 тонн

15000,00 ₴

Модель ДГ100П150
Max. усилие 100 тонн
Max. ход штока 150 мм
Рабочий объем масла 2307 см3
Высота 278 мм
Длина 260 мм
Ширина 180 мм
Масса 45 кг

Описание и принцип работы

ДГ100П150 – домкрат гидравлический с пружинным возвратом предназначен для подъема и перемещения груза при проведении монтажно-демонтажных и ремонтных работ. Принцип работы гидравлического домкрата основан на том, что внешний приводной насос создает давление рабочей жидкости и тем самым перемещает поршень, таким образом, происходит процесс поднятия груза. Рабочей жидкостью в гидравлических домкратах является незамерзающая смесь или гидравлическое масло марки ВМГЗ. Данный тип домкратов с пружинным возвратом может работать в любом пространственном положении Использование гидравлического домкрата возможно как самостоятельную единицу (схема 1) для подъема грузов так и для группового использования в виде батарей (схема 2) для подъема больших грузов, например, при передвижке зданий. В этом случае для подачи рабочей жидкости применяются электрогидравлические насосы станции (схема 3). Возврат в исходное положение штока гидравлических домкратов с пружинным возвратом происходит при открытии запорного вентиля на насосной станции, после чего масло, находящееся под поршнем, выдавливается в бак под действием возвратной пружины и силой тяжести груза. Для быстрого подсоединения рукава высокого давления от насосных станций каждый домкрат оснащен полумуфтой бустроразъемного соединения (БРС). Полумуфта БРС так же предотвращает самопроизвольный слива гидравлической жидкости из полости домкрата в случае аварийного повреждения насоса или рукава высокого давления (РВД). Схемы использования гидравлических домкратов с пружинным возвратом: схема 1, схема 2, схема 3.



Схема домкрата гидравлического ДГ100П150

1. Возвратная пружина (высокопрочная пружина, обеспечивает возврат штока)

2. Шток

3. Корпус домкрата

4. Уплотнение

5. Винт крепления возвратной пружины

6. Полумуфта БРС



ВНИМАНИЕ

В случае длительного удержания груза необходимо грузоподъемную систему на базе гидравлических домкратов укомплектовывать предохранительными кранами на каждый домкрат в отдельности.

Конструктивные особенности модели ДГ100П150:

• Пружинный возврат штока, простота гидравлической схемы подключения
• Жесткость и компактность конструкции при большой грузоподъемности
• Могут использоваться в любом пространственном положении
• Плавность хода, возможность точного позиционирования груза
• Рифленая поверхность штока предотвращается смещение груза
• Большой срок службы домкратов за счет простоты конструкции

Дополнительные опции для модели ДГ100П150:

С целью использования в специальном оборудовании и расширения области применения домкратов с пружинным возвратом возможно нарезание наружной резьбы на корпусе и резьбовых отверстий в основании.

Видео обзор: Домкрат гидравлический 150 тонн ДГ100П150 ETOOLS™

Видео обзоры – схемы / решения / применение – смотрите на Нашем канале ➨

Гарантия:

Гарантия производителя 12 месяцев.

100% гарантия обмена (возврата) в течение 14 дней.



Доставка:

 Осуществляется (перевозчиками) в любой город или населенный пункт Украины в день оплаты, по странам СНГ и Европы с таможенным оформлением. Бесплатная доставка по городу. Возможен самовывоз.



Информация:

Для получения консультаций по техническим вопросам, а также вопросам приобретения – свяжитесь с менеджером.

E-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

тел. (Vodafone) : +38 (050) 422 40 40



тел. (KyivStar) : +38 (068) 422 40 40

Отзывы

На этот товар пока не написано отзывов.

Домкрат гидравлический бутылочный схема

Существует множество способов поднятия тяжелых и габаритных грузов, но наиболее доступным и простым среди всего многообразия вспомогательных приспособлений, является домкрат. Относительно компактное, удобное устройство, способно с легкостью оторвать от земли тяжелые предметы, а при необходимости и специальной установке, оказать мощное давление на небольшую площадь. В зависимости от классификации, данные приборы делятся на механические, пневматические и гидравлические, о которых и пойдет речь далее. Мы рассмотрим разновидности гидравлических домкратов, их конструкцию, принцип работы и основные этапы эксплуатации.

Особенности конструкции

Каждый подтип гидравлических домкратов, имеет свои конструктивные особенности и даже устройства одной категории, могут иметь некоторые различия. Единственным и неизменным элементом всех подобных приборов, является сам механизм подъема штока. Человеку с минимальными познаниями механики, не разбирающемуся в терминологии, устройство может показаться сложным, но на деле, принцип его достаточно прост. Чтобы понять, как устроен гидравлический домкрат, достаточно знать из каких деталей он состоит, и как они взаимодействуют между собой.

1.Рычаг. Выполняет главную роль в перекачивании жидкости внутри устройства, из одного резервуара в другой.
2.Плунжер. Перемещается вместе с рукояткой. При движении вверх, набирает жидкость из одного резервуара, а при опускании, толкает её в другой, создавая давление под штоком.
3. Поршень. Основа штока, плотно прилегающая к стенкам цилиндра. Поднимается за счет поступающей под него жидкости, влекущей повышение давления в резервуаре.
4.Шток. Ходит вместе с поршнем и является конечным элементом всей конструкции, упираемым в требуемый груз.
5, 6.Обратные клапаны. Позволяют жидкости двигаться только в одном направлении, из одного резервуара в другой, не вытекая обратно. К примеру, клапан 5, открывается, когда в отсеке с поршнем создается всасывание (вакуум), и закрывается, когда образуется давление. 6-й клапан действует наоборот, закрываясь при всасывании жидкости, и открываясь при подаче.
7.Перепускной клапан. Важный элемент конструкции, необходимый для нормализации давления, путем открытия заслонки между двумя резервуарами. Производит спуск штока, если на последний оказывается нагрузка.

Пожалуй, к самым элементарным гидравлическим домкратам, можно отнести бутылочный, поскольку он не использует каких-либо дополнительных элементов, поднимаемых штоком и упираемых в груз. Следом по простоте идет подкатной, где шток уже соединен с несущей площадкой. К самым своеобразным в плане реализации, можно отнести ромбические, поднимающие груз с помощью 4-х соединенных между собой рычагов.

Принцип работы гидравлического домкрата

Изучив основные компоненты подъемного механизма и получив представление об их взаимодействии, следует обрисовать общую суть работы инструмента в целом. Для начала скажем пару слов о жидкости — важнейшей составляющей, без которой устройство подкатного гидравлического домкрата, и аналогичных приборов, не представляется возможным. В качестве наполнителя, обеспечивающего мощную подъемную силу, используются типы масел с низкой вязкостью (гидравлических, веретенных, индустриальных). Поскольку корпус домкрата выполняется исключительно из металла, подверженного коррозии, заливать в него воду категорически запрещено.

Устройство работает по закону вытеснения. Под действием насоса, жидкость накачивается в герметичный резервуар с большим цилиндрическим пазом, к стенкам которого плотно прилегает подвижный шток (основа поршня). Когда масла в этом резервуаре становится слишком много, оно начинает давить на всю окружающую его поверхность. Металлический корпус и возвратный клапан, могут выдержать огромное давление, и единственным вариантом расширения пространства под поступающую жидкость остается выдвижение поршня наверх. Таким образом, производя постепенную накачку смеси, мы вытесняем ей поршень.

Поскольку масло не имеет свойства сжиматься, в отличии от газов, груз держится крепко, как если бы стоял на любой твердой поверхности. В целом, чтобы разобраться как работает домкрат гидравлического типа, не нужно быть семи пядей во лбу. Этот мощный инструмент, как и все гениальное, имеет в своей основе вполне понятную концепцию.

Схемы гидравлических домкратов

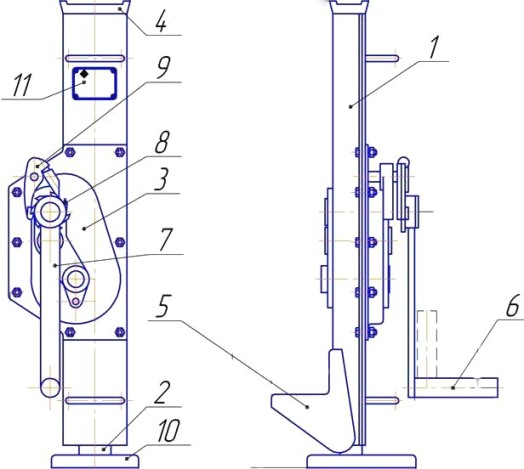

Наиболее подробный и в некоторым смысле наглядный план любого прибора заключается в его схеме. Это технологическое изображение в одной или нескольких плоскостях, максимально детально демонстрирует строение объекта в самых мельчайших деталях. Расположенный ниже чертеж гидравлического домкрата, представленный в нескольких вариациях, поможет вам дополнить свое понимание конструкции и действия подобного типа устройств.

Поскольку в семействе жидкостных подъемников существует не одна разновидность, затронем и прочие модели. Следующая схема подкатного гидравлического домкрата, демонстрирует основные конструктивные элементы, без указания конкретных размеров. Достаточно наглядно для понимания общей концепции инструмента.

Как пользоваться устройством

Изложенная выше информация, наглядно демонстрирует, что работа гидравлического домкрата представляет собой совокупность простых и немногочисленных процессов. Надежные компоненты, собранные в монолитном металлическом корпусе, обеспечивают высокий уровень безопасности и полный контроль над производимым усилием. Вопрос по функционированию, на этом, можно считать исчерпывающим и закрытым, однако, для полноты картины мы составили список конкретных пунктов по технике правильной эксплуатации данного инструмента.

В связи с незамысловатой конструкцией, нацеленной на широкий круг потребителей, разобраться как пользоваться бутылочным домкратом и ему подобными, не составляет большого труда. Для уверенного и эффективного использования приспособления, следует выполнить ряд несложных действий.

1. Разместить домкрат под поднимаемым грузом, чтобы его основание плотно прилегало к ровной поверхности, а точка упора была направлена на прочную часть объекта. При работе с авто, следует устанавливать домкрат под ребро жесткости и категорически запрещено упирать в бампер или пороги.

2. Выбрав оптимальное положение, можно приступать к подъему. Для этого берем рычаг, идущий в комплекте со всеми гидравлическими подъемниками, вставляем его в специальный паз и производим накачку простыми движениями (вверх-вниз). Если высоты подъема не хватает, под основание инструмента можно подложить ровную доску или другой прочный предмет с аналогичными габаритами.

3. По завершению работ, остается разобраться как опустить бутылочный домкрат. Это самый простой этап, идентичный для всех типов подобных устройств: ромбических, подкатных и т.д. Как было сказано выше, в описании конструкции, за спуск отвечает перепускной клапан. Его надо просто слегка повернуть, не более чем на 1 оборот. 2 резервуара объединятся и поршень выдавит жидкость из одного в другой, спустив шток в нормальное положение. Для поворота клапана обычно используется штатная рукоятка, на конце которой имеется специальный паз. Если таковой нет, можно выполнить эту операцию пассатижами.

Перед спуском домкрата, рекомендуется проверить шток на наличие грязи или воды, которые могут вызвать коррозию и негативно сказаться на надежности инструмента. При необходимости, протрите его сухой ветошью. Ухаживайте за инструментом, и он будет долго радовать вас верной службой.

В общем отдал мне родственник старый(может даже еще и советский) и не рабочий домкрат. Работать он совсем не работал + истекал маслом вообще изо всех мест что только можно представить, проще говоря абсолютно со всех соединений…
НО вещь то блин хорошая! + у меня грузовик есть, значит точно когда-нибудь пригодиться!
Решено — ЧИНИМ!
А теперь все описание будет сопровождаться фото:
1. Разбираем все на запчасти(отдельное спасибо другу за предоставленные на его работе мощные тиски):

2.Чистим все каналы:

Вообще идея работы простая: маленький цилиндр тянет масло на себя и шарик клапана с первого фото приподнимается пропуская масло, второй шарик соответственно наоборот плотно закрывается. Затем давим ручку вниз и уже первый шарик закрылся, а второй сдвинулся и пропустил масло к цилиндру.

3. После чистки собираем клапана назад:

4. Меняем все резиновые манжеты и уплотнения. Тут огромный плюс того что домкрат отечественный: все без проблем нашлось в магазине по гидравлике и было в наличии. При сборке все смазываем гидравлическим маслом.

5.Собираем все назад и проверяем на течи и работоспособность:

У меня все заработало с первого раза. Единственное надо снова ехать к другу чтоб плотно его(домкрат) скрутить, а то без тисков это не получиться.
Итог: пользуемся, получаем удовольствие и моральное удовлетворение от проделанной работы!

Время на чтение: 7 минут

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

• бутылочный и подкатной;
• зацепной;
• ромбовидный;
• гибридный.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

• масло, которое заливают в цилиндр, является рабочей жидкостью;
• рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
• первоначальное усилие создается с помощью ручного, плунжерного насоса;
• чтобы привести в движение плунжер, нужно переключить рычаг.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.

ЭЛЕКТРОННЫЕ ДЕТАЛИ DK3009 Жгут проводов для гидравлических домкратов для всех насосов и приводов

org/Brand”> Дометик Систар

(пока отзывов нет) Написать рецензию

Dometic Seastar

SeaStar DK3009 Жгут проводов для плит гидравлического домкрата для всех насосов и приводов

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема обзора Требуется

комментариев Требуется

Артикул:

ДК3009

Состояние:

Новый

MSRP: 67,97 долл. США

$54,97

— Вы экономите $13,00

В наличии – Отправка в тот же день до 17:00 по восточному поясному времени с понедельника по пятницу

• Описание
• Информация о гарантии

Описание

SeaStar DK3009 Жгут проводов для плит гидравлического домкрата для всех насосов и приводов



Свяжитесь с нами: Поговорите с нашими экспертами сегодня: Контактная страница.

• Отсутствие налога с продаж при покупках за пределами Калифорнии
• Экспертная служба поддержки клиентов
• Ранее Teleflex Marine
• Распространяется Seastar Solutions

Международные клиенты свяжитесь с нами, чтобы узнать цену.

Просмотреть всеЗакрыть

Информация о гарантии

Seatech Marine Products является авторизованным дилером Dometic, который распространяет продукцию Seastar, и на эту деталь предоставляется 2-летняя ограниченная гарантия. Пожалуйста, посетите их веб-сайт для получения полной информации: https://www.dometic.com/en-us/outdoor/support/warranty-statements

Посмотреть всеЗакрыть

• сопутствующие товары

Сопутствующие товары

Добавить в корзину

Дометик Систар

SeaStar DK4420 – жгут проводов с разъемной пластиной

MSRP: 139,97 долларов США

127,97 долларов США

SeaStar DK4420 — жгут проводов с разъемной пластиной  Свяжитесь с нами: Поговорите с нашими экспертами сегодня: Контактная страница. Нет налога с продаж на покупки за пределами службы поддержки клиентов California Expert ранее…

ДК4420

Что такое гидравлический домкрат | Работа, тип, применение

3 марта 2021 г. 23 августа 2021 г. Адитья 1 комментарий конструкция и работа гидравлического домкрата, определение гидравлического домкрата, схема гидравлического домкрата, цена гидравлического домкрата, система гидравлического домкрата, тележка гидравлического домкрата, принцип работы гидравлического домкрата, типы гидравлических домкратов, какие части гидравлического домкрата, какой цилиндр используется в гидравлическом домкрате

Содержание

 Что такое гидравлический домкрат?

Гидравлический домкрат — это устройство, которое используется для подъема тяжелых грузов путем приложения силы через гидравлический цилиндр с помощью гидравлической жидкости. Гидравлические домкраты поднимают грузы за счет силы, создаваемой давлением в цилиндре или камере ствола.

Как работают гидравлические домкраты

Гидравлический домкрат создает давление, перемещая гидравлическое масло через два цилиндра через поршень насоса. Когда поршень насоса отводится назад, он открывает всасывающий клапан и всасывает масло в камеру насоса. Когда поршень опускается, масло транспортируется через внешний выпускной клапан в большую полость цилиндра. Теперь всасывающий клапан закрывается, и в камере нарастает давление; заставляя поршень в камере подниматься и поднимать тяжелый предмет. Этот процесс можно повторять много раз, позволяя поднимать груз все выше и выше.

Гидравлические домкраты работают на основе концепции гидромеханики, известной как законы Паскаля. По существу, если два цилиндра (большой цилиндр и малый) соединены несжимаемой жидкостью и к одному цилиндру приложено заданное давление, то это же давление передается во второй цилиндр через соединяющую их жидкость. Однако, если давление равно силе на единицу площади, цилиндр с большей площадью испытает эффект умножения силы. Несмотря на то, что давление в обоих цилиндрах одинаково, сила, создаваемая большим цилиндром, будет выше, пропорционально выше в зависимости от площади цилиндра.

Уравнение для принципа Паскаля.

F1/A1 = F2/A2

Где:

F1 – прикладная сила к поршню 1

A1 – это площадь поршня 1

F2 является применимым силой для пистона 2

A2. площадь поршня 2

затем



                                    F2 = F1(A2/A1)

Гидравлические домкраты используют этот принцип для подъема тяжелых грузов: они используют плунжеры для перемещения масла через два цилиндра. Первый плунжер отводится назад, что открывает шарик всасывающего клапана внутри и всасывает масло в насос или камеру сосуда. Когда поршень толкается вперед, масло проходит через внешний выпускной обратный клапан в полость цилиндра, а всасывающий клапан закрывается, что приводит к повышению давления внутри плунжера или большого цилиндра.
