ВАЖНЫЙ !!! ЗАПРЕЩАЕТСЯ использовать настенный ток!!!
ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!!
Если у вас нет опыта работы с электропроводкой ИЛИ если вам нужны предложения
о том, какие расходные материалы купить, нажмите здесь.

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Посмотрите вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электричество.

&nbsp &nbsp &nbsp &nbsp &nbsp Чтобы объяснить как можно короче, электричество – это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы.

E L E M E N T A R Y &nbsp &nbsp C I R C U I T S

Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки А и Б). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь.

Видеть? Довольно просто.

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно быть использованным. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество. Или – многое другое опасный – вам придется отключить провод электропитания до того, как он достигнет розетки.

&nbsp &nbsp &nbsp &nbsp &nbsp Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!!

&nbsp &nbsp &nbsp &nbsp &nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и тем самым проводя электричество к свету.

Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу. от точки «А», разорвав цепь и выключив свет.
Этот тип переключателя (имеющий рычаг, который включает и выключает его) называется Переключить переключатель.
Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов.

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1. Теперь, что произойдет если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка бы “выключилась”, провода и батарея очень быстро нагревалась, и электроны просто перемещались из Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметить, что в этой новой цепи электроны путешествуя по пути (или кругу), который составляет короче чем оригинал. Следовательно, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны. Они вызывают нагрев проводов, автоматических выключателей. «споткнуться» и даже вызвать пожар.

Ш И Т Ч Е С

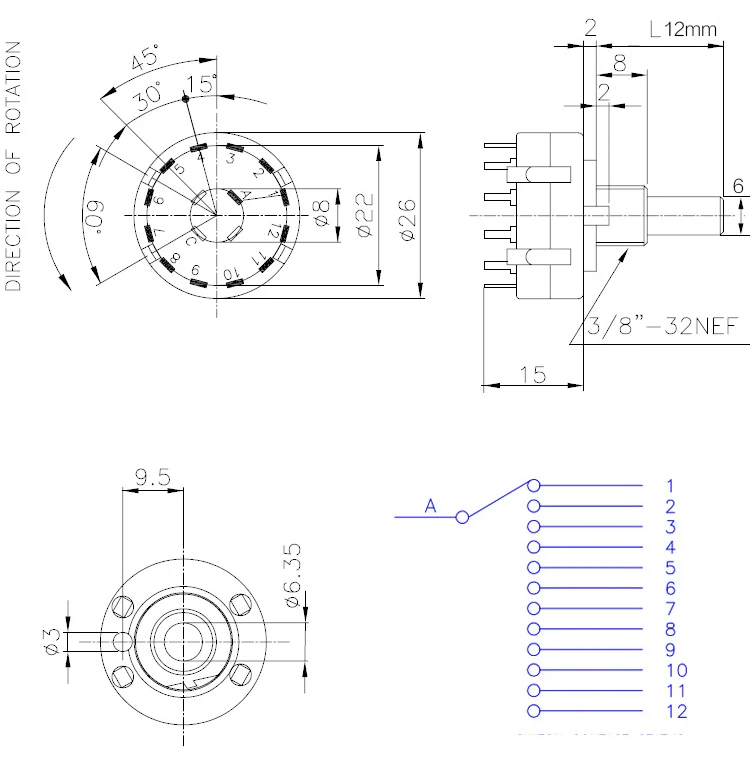

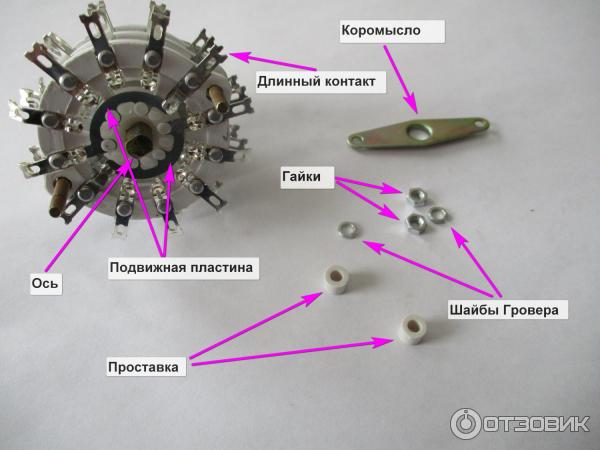

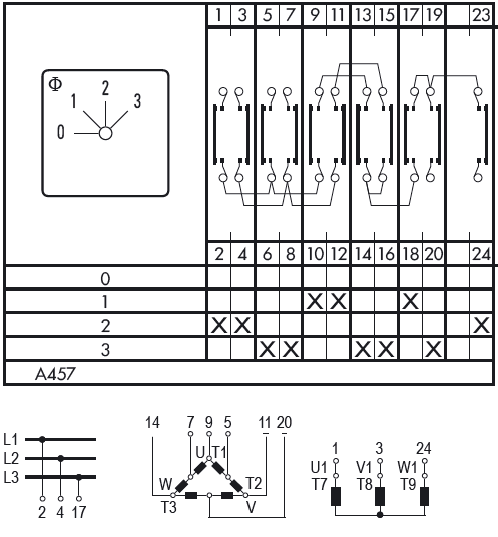

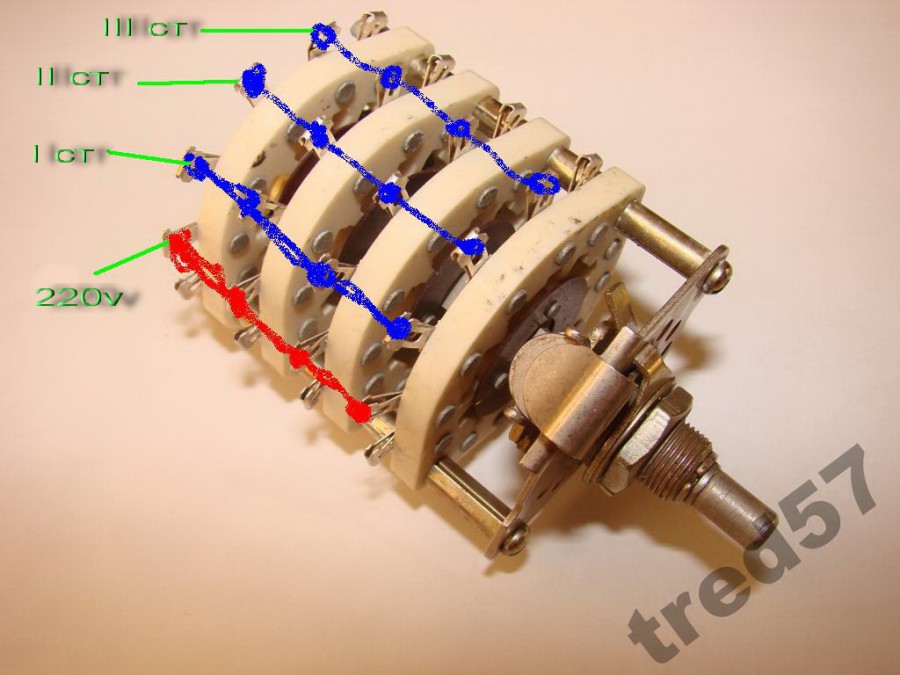

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Есть много разных типов переключателей: тумблер, поворотный, кнопочный, “качелька”, “цепочка”, слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Клаппер другой тип переключателя!

&nbsp &nbsp &nbsp &nbsp &nbsp “рубильник” (редко встречается в наши дни) — это тип, который наиболее легко демонстрирует функционирование выключатель. Старые научно-фантастические фильмы («Франкенштейн (1931)» или Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах.

Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели – например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка.

Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском». Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так).

&nbsp &nbsp &nbsp &nbsp &nbsp Как есть, эта схема может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно “мгновенное включение”. То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть “моментальное отключение” кнопочные выключатели, но использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется? (Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом способ. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»).

&nbsp &nbsp &nbsp &nbsp &nbsp Практическое использование мгновенного выключения переключатель – это “кнопка отключения звука” на ваш телефон. Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение.

На приведенной выше диаграмме показан интересный вариант проводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка может быть на входной двери и другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что нажатие кнопки или вызовет звонок в дверь. 2 переключателя Говорят, что они подключены параллельно .

Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметить, что Переключатель 1 и переключатель 2 подключены в 9Серия 0077. Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые». Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент, переезд или магнит заставит лампочку погаснуть и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована). Важно отметить, что обрезка проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация.

&nbsp &nbsp &nbsp &nbsp &nbsp Следующий тип переключателя (без схемы) – это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт.

Диаграмма 3 использует одиночный полюс. Двухпозиционный переключатель. Общий терминал – это средний терминал в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A загорается, а B гаснет, загорается B, гаснет A и так далее. Вы можете видеть, что этот популярный переключатель будет иметь множество практических применений: кнопка передачи/приема на “двусторонней” радиостанции, переключатель “дальний/ближний свет” для фары вашего автомобиля, переключатель импульсного/тонального набора на вашем телефоне и скоро.

&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Если вы используете рубильник SPDT, у вас есть положение «от центра», который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой многие переключатели SPDT имеют среднее положение, в котором включается электричество на ОБЕИХ цепях. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение». должность. Лучшим примером переключателя такого типа является селектор «пикап». на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя на 3 разновидности звуков).

&nbsp &nbsp &nbsp &nbsp &nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT – 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить.

Так как это работает? Допустим, Switch 1 находится внизу лестницы, а переключатель 2 находится наверху. Предположим, что переключатель 1 находится в состоянии «вниз». (подключены B и C), а переключатель 2 в верхнем положении (подключены D и E). Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет лампочка теперь включится, потому что A & B и D & E соединены. Когда человек достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь подключен, и поэтому лампочка гаснет. Другой человек появляется на внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C снова включить свет. Человек достигает вершины лестницы, переворачивается Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в В случае второго человека движение вниз включает лампочку, а ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите причина, по которой на них НЕ напечатаны слова «включено» и «выключено».
&nbsp &nbsp &nbsp &nbsp &nbsp Вам не кажется, что это коммутационное устройство мог бы стать отличным научным проектом?

&nbsp &nbsp &nbsp &nbsp &nbsp Простой способ представить себе этот переключатель 2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу. Возможно, самое популярное использование этого переключателя «переворот фазы или полярности». Итак, как работает DPDT переключатель выполнить это? Первый, вам необходимо соединить 2 «верхних» и 2 «нижних» клеммы в «перекрестная» мода. Верхние 2 терминала становятся входом, а средний два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме, переключатель находится в положении «вверх», W и Y соединены, как и X и Z. полярность сохраняется, потому что вход и выход соединены напрямую. Не проблема увидеть это правильно?

&nbsp &nbsp &nbsp &nbsp &nbsp Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с много разных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже).
