Ремонт компрессора своими руками

Компрессор достаточно сложное техническое оборудование, по мере эксплуатации он имеет право изнашиваться и ломаться. В данной статье рассмотрим все методы обслуживания и эксплуатации для его максимального продления жизни. Выполнить ремонт компрессора своими руками, если он всё таки сломался, возможно.

Надёжность компрессорного оборудования во многом зависит от своевременного и качественного технического обслуживания. Большое число поломок поршневых компрессоров является следствием некачественной очистки сжимаемого воздуха (абразивной пыли, воды, и других включений). Применение и своевременная замена и очистка фильтрующих элементов, отсрочит ремонт компрессора на долгое время.

Основные причины по которым воздушный поршневой компрессор выходит из строя:

• Неблагоприятные условия эксплуатации
• Не производится плановое обслуживание
• Не грамотный обслуживающий персонал

Для обеспечения качественного технического обслуживания, эксплуатации и ремонта компрессора своими руками, необходимо решить все выше приведённые пункты.

Основное отличие технического обслуживания от ремонта компрессора заключается в том, что при ремонте производится принудительная замена определённых деталей, а при техническом обслуживании замена деталей производится по мере необходимости в зависимости от их фактического состояния.

Принцип работы и составные части

Компрессор это устройство для повышения давления и перемещения газа к требуемому источнику (краскопульт, шлифовальные машинки, гайковёрты, аэрографы и любому другому пневматическому оборудованию). Основным востребованным оборудованием в кузовном ремонте стал компрессор поршневого, масляного типа. В поршневых, объём рабочих камер изменяется с помощью поршней, совершающих возвратно-поступательное движение.

Имеют разное количество рабочих цилиндров и различают их по следующему конструктивному расположению:

• Горизонтальное
• Вертикальное
• Оппозитную
• Прямоугольную
• V и W образные
• Звездообразные

Основные конструктивные недостатки: неполная уравновешенность их движущих частей, наличие большого числа пар трения и т. д. Всё это является причиной выхода из строя и последующего ремонта.

Перед тем как выполнять ремонт компрессора своими руками, необходимо изучить его техническое строение. На фото ниже схема одноступенчатого компрессора, поршневая группа.

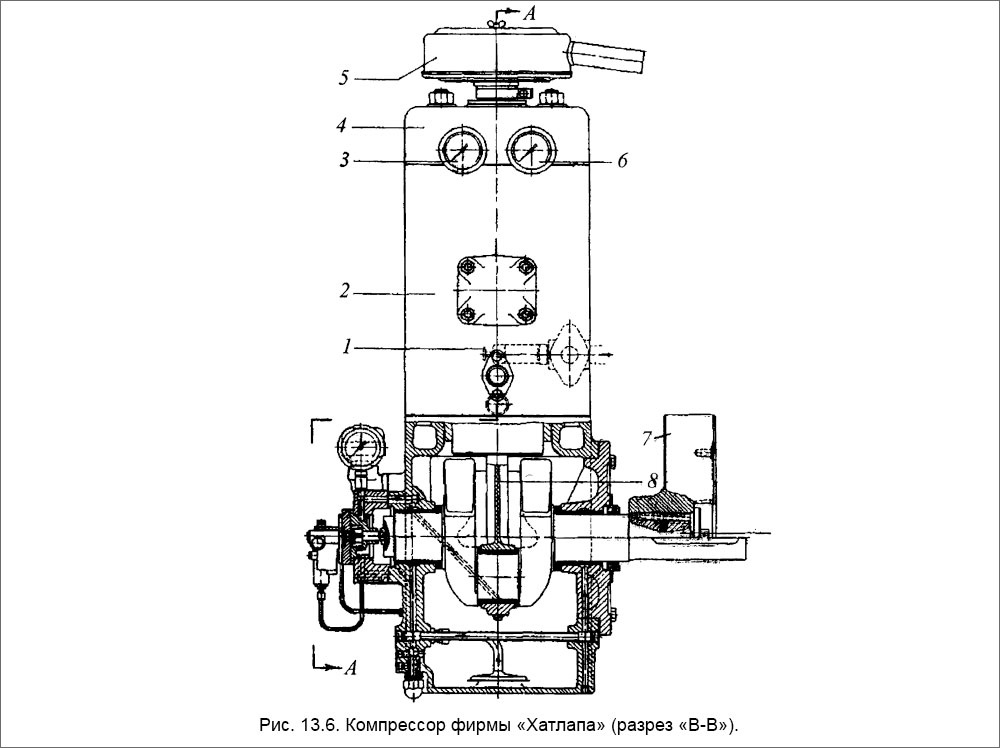

1. Коленчатый вал
2. Корпус
3. Шатун
4. Палец поршня
5. Поршень
6. Цилиндр
7. Клапана
8. Головка цилиндра
9. Клапанная плита
10. Маховик
11. Сальники
12. Подшипники коленвала

На корпусе возле электро двигателя имеется блок автоматики называемый пресостат. При помощи него можно производить регулировку компрессора. Возможно понижать накачиваемое давление или повышать.

Неисправности поршневого компрессора

При обнаружении каких-либо дефектов (появления стуков, заеданий трущихся частей, сильного нагрева, повышенного расхода смазочного материала и д. р.), необходимо производить ремонт.

Определение вида и объёма ремонта важно установить на шаге диагностирования состояния объекта перед ремонтом. Неисправности компрессора можно разделить на две группы: технические неисправности (рабочая часть поршневая группа и неисправности электрооборудования). Ниже представлены наиболее распространенные поломки:

• Компрессор (электродвигатель) не запускается
• Электродвигатель гудит и не вращается
• Компрессор не набирает обороты
• Стук в цилиндро-поршневой группе
• Слишком сильно нагревается цилиндр
• Упала производительность
• Сильная вибрация

Компрессор (электродвигатель) не запускается

Компрессор не включается, самая распространённая неполадка. Основное и банальное, что может быть в этой поломке, это нет напряжения в сети. Первое что следует проверить, вилку и провод на обрыв, питающие электродвигатель. При помощи специальной “отвёртки тестера” проверьте подаётся ли напряжение на всех фазах. Проверьте предохранитель, если он имеется. Убедитесь в работоспособности пусковых конденсаторов (у однофазных компрессоров напряжение 220В).

Обратите внимание на уровень давления в баке (ресивере). Возможно давление достаточное и автоматика не запускает компрессор, как только давление упадёт до определённого уровня, электродвигатель запустится автоматически. Это не является поломкой, многие забывают про этот нюанс и переживают раньше времени.

Обратный клапан, также может стать проблемой если компрессор не включается. Также неисправный блок автоматики (пресостат), влияет на поломку(включения, выключения), возможно пришла в негодность кнопка на самом блоке.

Если электродвигатель не запускается гудит, жужжит не набирает нужные обороты или останавливается во время работы, это не всегда означает его поломку.

Основные неисправности электродвигателя которые могут мешать ему правильной бесперебойной работе:

• Низкое питание двигателя (недостаточное напряжение сети)
• Неплотные соединения, плохой контакт
• Вышел из строя обратный клапан (протекает), тем самым создающий обратное давление
• Неправильный запуск компрессора (смотрите инструкцию по эксплуатации)
• Заклинила поршневая группа (из-за недостатка уровня масла, перегрузка)

Если электро двигатель компрессора совсем не включается и не издаёт звуков, то это свидетельствует о следующем:

• Сработал предохранитель питания электрической сети
• Сработала защита от перегрузки
• Плохой контакт в электрической цепи (неполадки с электропроводкой)
• Самое плохое, сгорел электродвигатель (зачастую бывает характерный запах)

Стук и грохот в цилиндре и поршневой группе

Одной из причин поломки компрессора является неисправная поршневая группа. Распознать дефект данной системы достаточно просто. Обычно они сопровождаются стуком, грохотом, скрежетом и другими звуками металлического характера. Если компрессор стучит, значит неисправна его нагнетательная часть, где много металлических деталей, которые взаимодействуют друг с другом. Из-за их трения и износа появляются посторонние шумы и неприятные звуки.

Не стоит запускать с такой поломкой, по возможности необходимо устранить, как только вы услышали первые признаки их проявления. Основные неисправности если компрессор начал стучать и громко работать, чем прежде:

• Разбились износились подшипники, втулки шатуна
• Вышли из строя подшипники на коленчатом вале.
• Износился поршень, кольца, палец на поршне
• Изношен цилиндр
• Ослабли болты крепления цилиндра и головки
• Попала твёрдая частица в цилиндр
• Охлаждающая крыльчатка разболталась на шкиву

Чтобы отремонтировать данные поломки, в простых случаях достаточно протянуть все болты и гайки. Если износились поршень, цилиндр коленвал или шатун, то здесь необходим комплексный капитальный ремонта. При ремонте поршневой группы возможно придётся растачивать цилиндр, если он сильно изношен и имеет внешние дефекты, подбирать по новым размерам ремонтный поршень. Ниже приведены возможные дефекты поршневой системы:

• Изменение диаметра поршня, цилиндра
• Искажение формы формы зеркала цилиндра
• Риски, царапины, задиры на стенках цилиндра
• Трещины основной рабочей части
• Трещины и поломки фланцев

При длительной эксплуатации вследствие износа появляются риски на зеркале цилиндра, увеличивается внутренний диаметр втулки под эксцентриковый вал. При ремонте цилиндры восстанавливают путём запрессовки в них гильз. Изношенные втулки под эксцентриковый вал заменяют. Данный ремонт достаточно сложно выполнить своими руками без необходимого инструмента и оборудования. Так как наиболее трудоёмким и ответственным этапом является восстановление цилиндра.

Растачивание выполняется на вертикально-расточном станке с использованием специального приспособления.

Это, что касалось цилиндра, ниже рассмотрим основные неисправности картера компрессора.

• Трещины в стенках полостей блока картера
• Отклонения размеров и формы посадочных площадок
• Коробление посадочных мест
• Разбились посадочные места под подшипники коленчатого вала

При износе данных узлов, они подлежат замене на новые. Отверстие под подшипники растачивают на горизонтально-расточном станке под больший диаметр подшипников или под запрессовку втулки с последующей расточкой запрессованной втулки под необходимый диаметр. Ремонт компрессора такой сложности стоит выполнять квалифицированными специалистами.

Ниже, запчасти “ремкомплект” для проведения капитального ремонта компрессора, поршневой группы.

Компрессор сильно греется

Если компрессор сильно греется, то это сигнализирует о его какой-то неисправности. Причин перегрева может быть несколько. Начиная с простой, это заблокирован обдув воздуха цилиндра и картера. Проверьте не закрыта ли крыльчатка посторонними предметами.

Одной из основных причин греющегося компрессора является недостаток уровня масла. Рабочие узлы работают на износ, создаётся высокое трение в следствие сильно греется. При дальнейшей такой работе оборудование быстро выйдет из строя. Проверьте уровень масла, если его недостаточно, необходимо долить до нужного уровня.

Неисправности клапанов, в результате карбонизированного загрязнения или их ослабления. Также могут быть забитые воздушные каналы.

Посмотрите уровень давления , возможно сломалась автоматика и компрессор “молотит” до большого давления, это и вызывает перегрев. Возможно требуется ремонт или замена предохранительного клапана.

Старайтесь располагать компрессор в прохладном, просторном месте, особенно в жаркое время года. Какое бы охлаждение у него не было, нагреваться будет гораздо меньше, что скажется на его положительной и долговечной работе. ” Также не стоит забывать, что чем воздух холодней тем в нём меньше влаги и масляных примесей.

Упала производительность

Падение производительности может быть связанно с несколькими причинами. Забит, засорён всасывающий воздушный фильтр. Снимите и прочистите фильтр сжатым воздухом или замените его. В основном в поршневых компрессорах он выполнен из обычного поролона.

Возможно, что где-то утечка воздуха. Обследуйте все подходящие и выходящие трубки и шланги. Также как и в предыдущем случае возможен износ и неправильная работа клапанов, это сильно влияет на производительность. При достаточно длительном использовании изнашиваются поршневые кольца, пропадает герметизация. В более серьезных случаях изношены цилиндр и поршни, поцарапаны или имеют другие внешние дефекты, что влечёт потерю компрессии и компрессор перестаёт накачивать воздух.

Стоит проверить силу натяжки ремня, соединяющий электро двигатель и коленвал поршневой системы. При ослаблении возможны проскальзывание и компрессор перестаёт качать воздух должным образом.

Масло попадает в рабочую камеру

Если масло попадает в рабочую камеру, достаточно плохие признаки, конечно полному выходу из строя компрессора это не приведёт, но принести вред покрасочным работам и возникновению дефектам при покраске, очень даже может. Основные причины попадания масла, туда куда ему не нужно: Залито масло низкой вязкости, то есть масло слишком жидкое, оно просачивается сквозь уплотнения и кольца. Уровень масла слишком высок. Из-за избытка масла оно с силой выдавливается и попадает в камеру. Используется несоответствующее масло. Заливайте только специальное компрессорное масло.

Износились поршня и кольца в блоке цилиндра. Также износ самого цилиндра влияет на попадания масла в рабочую камеру. Для устранения неисправности, требуется ремонт компрессора поршневой группы, которые описан выше.

Эксплуатация и обслуживание компрессора

Поршневой компрессор как и любое техническое оборудование требует определённого обслуживания. Правильная эксплуатация поможет продлить жизнь вашего компрессорного оборудования. Рассмотрим основные мероприятия по обслуживанию, ремонту и эксплуатации компрессора.

1. Замена и очистка воздушного фильтра. Фильтрующий элемент в основном сделан из нетканого материала, поролон или синтонин. Если компрессор стоит там же где осуществляется покраска автомобиля, то от сильно забивается (налипает) опылом от краски, лака и другого лакокрасочного материала. Фильтр предотвращает попадание абразивной пыли в цилиндр, поршень и цилиндр изнашиваются меньше. Как можно чаще меняёте и очищайте фильтр, так как это значительно увеличит ресурс и отсрочит ремонт компрессора.

2. Замена масла, очень важный пункт. Следите за уровнем масла, на специальном индикаторе (окошке) в картере компрессора. Работа на малом уровне или без масла влечёт к серьезному капитальному ремонту. Доливайте до необходимого уровня, если его не хватает. Периодически необходимо полностью сливать и заливать новое. Используйте только специальное компрессорное масло. Масло для поршневого компрессора Mobil, Fubug, Shell VDL 100, КС 19, 46 или любое другое фирменное.

3. Слив конденсата. Важный пункт в обслуживании компрессора. Воздух насыщен влагой, она неизбежно попадает с всасываемым воздухом в ресивер. Со временем накапливается в большом количестве. При большом содержании конденсата возможен его выброс в воздушные шланги, что влечёт к дефектам при покраске. Так же из-за конденсата начинается коррозия внутри ресивера. Сливайте конденсат как можно чаще, минимум раз в неделю, особенно в жаркое и влажное время года.

4. Следите за общим состоянием, периодически продувайте от пыли и других загрязнений. Уделите особое внимание крыльчатке на электродвигателе, рёбрам цилиндра, воздушного радиатора, по мере эксплуатации на них налипает пыль и опыл от краски, что уменьшает охлаждающие способности.

5. Осматривайте на износ и натяжение ременной привод. При нажатие на ремень в средней точки он не должен прогинаться более чем на 12 -15 мм. Делайте протяжку всех болтов и гаек. Периодически проверяйте работоспособность предохранительного клапана, который служит для защиты от избыточного давления, из-за поломки строя реле давления.

Соблюдайте все выше перечисленные методы и ремонт компрессора Вы отсрочите на долгое время.

основные виды поломок компрессорного оборудования, методы устранения неисправностей

Бывают ситуации, когда воздушный компрессор, мирно тарахтящий двигателем в углу гаража, начинает давать сбои, а то и вовсе отключается. И в этот момент, как назло, в нем возникает надобность. Не стоит пугаться, после изучения теоретических сведений ремонт компрессора своими руками не будет казаться чем-то недостижимым.

Назначение, основные элементы и принцип работы

Основное назначение воздушных компрессорных установок – создать непрерывную равномерную струю сжатого воздуха. Поток плотного газа в дальнейшем приводят в действие различные пневмоинструменты.

Это могут быть аэрографы, пистолеты для подкачки шин, гайковерты, отрезные машинки, пневмозубило, гвоздевбиватель и прочее. В минимальной комплектации компрессорная установка оснащается нагнетателем (двигателем, создающим поток воздуха) и ресивером (емкостью для хранения сжатого газа).

Полезное! Наибольшее применение в автомастерских нашли компрессоры с электродвигателем поршневой системы. В картере нагнетателя перемещается вдоль оси вперед-назад передаточный шток, отдающий колебательный момент в возвратно-поступательное движение поршня с уплотнительными кольцами.

Расположенная в головке цилиндров система перепускных клапанов работает таким образом, что при движении поршня вниз идет забор воздуха из входного патрубка, а вверх – отдача в выходной.

Поток газа направляется в ресивер, где происходит его уплотнение. Из-за особенностей конструкции нагнетатель выдает неравномерную струю воздуха. Что неприменимо для использования краскопульта. Спасает положение своеобразный конденсатор (ресивер), который сглаживает пульсации давления, выдавая на выходе равномерный поток.

Более сложная конструкция компрессорной установки подразумевает навешивание дополнительного оборудования, призванного обеспечить автоматическую работу, осушение и увлажнение. И если в случае простого исполнения локализовать неисправность легко, то усложнение исполнения оборудования затрудняет поиск.

Далее приводятся наиболее часто встречающиеся неисправности и способы их устранения для наиболее распространенных систем подачи сжатого газа с нагнетателем поршневого типа.

Дефекты компрессорной установки

Для облегчения поиска проблемы все дефекты можно классифицировать по характеру неисправности:

• нагнетатель компрессорной установки не запускается;
• двигатель компрессора гудит, но не качает воздух или наполняет ресивер слишком медленно;
• при запуске срабатывает автомат термозащиты или выбивает предохранитель питающей сети;
• при отключении нагнетателя в емкости со сжатым воздухом падает давление;
• периодически срабатывает автомат термозащиты;
• в выходном потоке воздуха содержится большое количество влаги;
• двигатель сильно вибрирует;
• компрессор работает с перебоями;
• воздушный поток расходуется ниже нормы.

Рассмотрим все причины возникновения неполадок и способы их устранения.

Нагнетатель системы не запускается

Если двигатель не запускается и не гудит, значит на него не подано питающее напряжение. В первую очередь следует с помощью индикаторной отвертки проверить наличие “нуля” и “фазы”, а также надежность соединения вилки с розеткой. При плохом контакте принимаются меры для более плотного прилегания. Если 220 В на входе схемы есть, смотрятся плавкие предохранители компрессорной установки.

Вышедшие из строя заменяются устройствами пассивной защиты такого же номинала, как и дефектные. Ни в коем случае не допускаются термоплавкие вставки, рассчитанные на больший электрический ток. При повторном перегорании предохранителя, следует выяснить причину отказа – вероятно на входе схемы короткое замыкание.

Для проверки спускается газ из баллона и пробно запускается нагнетатель. Если двигатель заработал, проводится перенастройка реле. В противном случае меняется неисправная деталь.

Также двигатель не будет запускаться при срабатывании автомата термозащиты от перегрузки. Это устройство выключает цепь питания обмотки электроприбора в случае перегрева поршневой системы, чреватого заклиниванием двигателя.

Полезное! Надо дать остыть нагнетателю в течение как минимум 15 минут. По прошествии этого времени – произвести повторный пуск.

Двигатель гудит, но не работает или выдает малые обороты

При заниженном напряжении сети электромотор не осиливает прокрутку оси, при этом он будет гудеть. При данной неисправности, первым делом, проверяем уровень напряжения в сети при помощи мультиметра (он должен быть не менее 220 В).
Если вольтаж в норме, то вероятно давление в ресивере слишком велико, и поршень не осиливает проталкивание воздуха. В этом случае производители рекомендуют установить автоматический переключатель “AUTO-OFF” в положение “OFF” на 15 секунд, а затем перевести его в позицию “AUTO”.

Если это не помогло, значит неисправно реле контроля давления в ресивере или засорился перепускной (контрольный) клапан.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Последний недостаток можно попытаться устранить, сняв головку цилиндра и прочистив каналы. Неисправное реле заменить или отдать на ремонт в специализированный центр.

Пуск компрессора сопровождается перегоранием предохранителя или срабатыванием автоматики термозащиты

Данная неисправность бывает, если установленный предохранитель по номинальной мощности ниже рекомендуемой или питающая сеть перегружена. В первом случае проверяем соответствие допустимых токов, во втором – отключаем от электрической магистрали часть потребителей.

Более серьезная причина неисправности – некорректная работа реле напряжения или поломка перепускного клапана. Обходим по схеме контакты реле, если двигатель заработал, значит неисправно исполнительное устройство. В данном случае целесообразней обратиться за техподдержкой в официальный сервисный центр или заменить реле самостоятельно.

При отключении питающего напряжения в ресивере падает давление воздуха

Падение давления сжатого воздуха указывает на то, что где-то в системе есть утечка. Зонами риска являются: воздуховодная магистраль высокого давления, контрольный клапан поршневой головки или выпускной кран ресивера. Проверяем весь трубопровод при помощи мыльного раствора на предмет утечек воздуха. Обнаруженные дефекты обматываем герметизирующей лентой.
Выпускной кран может пропускать, если он неплотно закрыт или неисправен. Если он закрыт до упора, а мыльный раствор на изливе пузырится, то меняем эту деталь. Вворачивая новую, не забываем подматывать на резьбу фум-ленту.

В случае герметичности воздуховодной магистрали и выпускного крана, делаем вывод о некорректной работе контрольного клапана компрессора. Для выполнения дальнейших работ обязательно стравливаем весь сжатый воздух из ресивера! Далее продолжаем ремонт компрессора своими руками, разбирая головку цилиндра.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Если есть загрязнения или механические повреждения перепускного клапана, очищаем и пытаемся поправить дефекты. Если неисправность не устранена, то заменяем контрольный клапан.

Регулярное срабатывание автоматики термозащиты

Данный дефект наблюдается при слишком низком напряжении электропитающей сети, плохом притоке воздуха или повышенной температуре воздуха в помещении. Напряжение в сети измеряем при помощи мультиметра, оно должно быть не менее нижней границы диапазона, рекомендованного производителем.
Плохой приток воздуха в нагнетательную систему бывает из-за засорения входного фильтра. Фильтр следует заменить или промыть согласно руководству по техническому обслуживанию установки.

Выходная струя газа содержит много влаги

Такая ситуация возникает при следующих условиях:

• большое скопление влаги в ресивере;
• загрязнен воздухозаборный фильтр;
• влажность в помещении компрессорной установки повышена.

С влагой в выходной струе сжатого воздуха борются такими методами:

• регулярно сливают избыточную жидкость из баллона;
• очищают или заменяют фильтрующий элемент;
• переносят компрессорную установку в помещение с более сухим воздухом или устанавливают дополнительные фильтры-влагоотделители.

Вообще поршневым двигателям свойственна высокая вибрация. Но, если раньше относительно тихая компрессорная установка начинает грохотать, существует большая вероятность того, что ослабли винты крепления двигателя или сильно износился материал виброподушек.

Важное! Данная неисправность устраняется протягиванием всех креплений по кругу и заменой полимерных виброизоляторов.

Компрессор работает с перебоями

Перебои в работе двигателя могут быть вызваны некорректной работой реле контроля давления или слишком интенсивным отбором сжатого воздуха.

Чрезмерный расход газа происходит из-за несоответствия производительности компрессора с потребляемой мощностью. Поэтому, прежде чем покупать новый пневмоинструмент, внимательно изучите его характеристики и расход воздуха за единицу времени.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Потребители не должны забирать более 70% мощности компрессора. Если мощность нагнетателя с запасом перекрывает запросы пневмоинструментов, значит неисправно реле давления. Его либо ремонтируем, либо меняем на новое.

Расход воздушного потока не соответствует норме

Данная неисправность случается в результате утечки газа в системе высокого давления или при забитом воздухозаборном фильтре. Свести на нет просачивание воздуха можно протяжкой всех стыковых соединений и обматыванием герметизирующей лентой.

Иногда случается, что при сливе конденсата из ресивера забывают полностью закрыть выпускной кран, что тоже приводит к утечке газа. Эту проблему решить просто – плотно закрыв вентиль. При забитом противопылевом фильтре очистите его, а еще лучше смените на новый.

Большую часть вышеперечисленных неисправностей можно избежать, правильно проведя первый пуск и обкатку механизмов, а также выполняя регулярные регламентные работы.

Своевременное обслуживание гарантирует работоспособность агрегата

Для того чтобы устройство исправно работало на протяжении длительного времени, следует начинать рекомендуемое обслуживание на начальных этапах эксплуатации. Специалистами рекомендованы следующие действия с момента приобретения:

1. При вскрытии транспортной упаковки контролируется наличие паспорта на установку, технической документации и соответствие заводской описи комплектующих деталей.
2. Перед первым пуском двигателя по измерительному щупу проверяется уровень масла и при необходимости доливается до рекомендуемой отметки. Масло следует заливать рекомендованное производителем и указанное в технической документации. Для лучшего растекания смазки и проверки исправной работы, минут 10 даем поработать компрессору на холостом ходу.
3. При отсутствии замечаний присоединяется к компрессорной установке пневмоинструмент и начинается выполнение работ. Примечание: нежелательно подавать питание на нагнетатель при наличии в ресивере избыточного давления.
4. Старайтесь вести учет времени работы компрессора и после 500 часов работы менять масло на новое. Для этого снимается фланцевая крышка картера, сливается отработка и производится очистка скопившихся загрязнений. Только после этого заливается свежая смазка.
5. Еженедельно выполняйте чистку входного воздушного фильтра.
6. Через 16 часов эксплуатации при помощи выпускного крана производится слив влаги из ресивера. Производители также рекомендуют раз в полгода производить очистку внутренней поверхности баллона при помощи специальных средств.
7. По окончании работ компрессорная установка отключается от питающей сети, а из системы высокого давления стравливается воздух.
8. Если нагнетатель не эксплуатировался долгое время, перед пуском необходимо очистить и смазать контактные площадки воздушного клапана.
9. Нетоковедущие металлические детали должны быть заземлены. Как правило, производители выводят заземляющий проводник в штепсельную евровилку. И требуется только заземлить соответствующий контакт в розетке, в которую подключается компрессорная установка.

Своевременное соблюдение этих несложных требований позволит содержать механизм в исправном состоянии. Такая трудоемкая процедура, как ремонт компрессора своими руками будет требоваться крайне редко.

Информация! Грамотное заземление позволит избежать проблем с электрической частью устройства. Регулярная замена масла и фильтров очистки предупредят преждевременный износ трущихся деталей.

Полезное видео

Посмотрите видео как настроить рабочее давление для компрессора:

Предыдущая

КомпрессорыКак своими руками сделать покрасочный компрессор на базе ЗИЛ 130

Детали воздушного компрессора: поршень, цилиндр и головка, шатун, картер

Введение:

Воздушный компрессор — это вращающееся оборудование, которое можно найти от огромных электростанций до небольшой механической мастерской. Таким образом, роль сжатого воздуха широка, и обеспечение сжатым воздухом в больших масштабах необходимо для любой отрасли. В моих предыдущих статьях мы обсуждали теорию работы и некоторые интересные факты о воздушных компрессорах. Теперь эта статья посвящена различным деталям компрессора и их функциям, а также материалам, используемым для изготовления.

Запчасти для компрессора:

Существуют различные типы компрессоров, поэтому в зависимости от типа компрессора имеется большое разнообразие деталей. Для простоты и легкого понимания мы обсудим распространенные поршневые воздушные компрессоры. Обсуждение будет касаться основных рабочих компонентов поршневого воздушного компрессора, а детали, необходимые для автоматической работы, не включены, поскольку они могут варьироваться в зависимости от требований.

Воздушный поршневой компрессор — это компрессор, совершающий возвратно-поступательное движение внутри цилиндра (гильзы). Поршень непрерывно движется вверх и вниз, чтобы накачать воздух после сжатия в воздушный ресивер. Важными частями поршневого воздушного компрессора являются следующие:

1. Головка цилиндра,

2. Всасывающий/впускной клапан,

3. Нагнетательный клапан,

4. Гильза цилиндра/стенка/рубашка водяного охлаждения,

5. Корпус компрессора,

6. Картер картера,

7. Поршень,

8. Шатун,

9. Коленчатый вал,

10, Коренные подшипники,

,

14. Ступенчатые предохранительные клапаны,

15. Промежуточные охладители,

16. Доохладители,

17. Всасывающий фильтр и другие мелкие компоненты.

Головка цилиндра и клапан в сборе:

Головка цилиндра воздушного компрессора различается в зависимости от типа. Он может быть рядным или даже иметь V-образную форму. Если он рядный, то обычно 1-я ступень и 2-я ступень находятся в одном блоке ГБЦ. А вот в V-образном компрессоре 1-я ступень и 2-я ступень могут быть совершенно разными, соединенными трубопроводами высокого давления. Головка блока цилиндров состоит из карманов для впускных/впускных и нагнетательных клапанов. Они также имеют ребра воздушного охлаждения или водяную рубашку для прохода охлаждающей воды. Обычно имеется сеть труб для подачи охлаждающей воды и сжатого воздуха на следующую последующую ступень. Одним из основных компонентов узла ГБЦ является всасывающий фильтр воздухозаборника. Фильтр обычно устанавливается на головке блока цилиндров, позволяя отфильтрованному воздуху поступать в компрессор.

Поршень, стенка цилиндра/гильза и шатун:

Поршень перемещается внутри стенки цилиндра или гильзы, совершая возвратно-поступательные движения вверх и вниз. Вкладыш поддерживает и направляет поршень, образуя основную часть камеры сжатия воздуха. Поршень может иметь или не иметь уплотнительных колец в зависимости от типа и назначения. Поршень получает свое возвратно-поступательное движение от шатуна, который соединяет поршень с коленчатым валом. Таким образом, можно утверждать, что именно шатун передает вращательное движение от коленчатого вала в возвратно-поступательное движение поршня. 9

Шатун соединяет поршень и коленчатый вал. Коленчатый вал соединен с приводом, который может быть электродвигателем, турбиной или дизельным двигателем. Когда коленчатый вал вращается, он, в свою очередь, заставляет шатун двигаться вместе с ним, заставляя поршень совершать возвратно-поступательные движения. Коленчатый вал идеально расположен внутри картера, заполненного смазочным маслом. Весь картер иногда действует как поддон для смазочного масла. Коленчатый вал опирается на опорную плиту с зажатыми между ними подшипниками. Эти подшипники служат для предотвращения трения, а также выдерживают колебания нагрузки, когда поршень сжимает воздух.

Промежуточные и доохладители обычно монтируются на корпусе компрессора, позволяя горячему сжатому воздуху обмениваться теплом с водой принудительной циркуляции. Некоторые воздушные компрессоры охлаждаются за счет принудительной циркуляции самого окружающего воздуха. Другие предохранительные устройства, такие как предохранительные клапаны и предохранительные люки картера, также могут быть включены в зависимости от конструкции компрессора. Таким образом, это различные части компрессора, и в будущих статьях мы обсудим различные типы компрессоров.

Поршневой воздушный компрессор 2 Описание

Введение

Это 3D-модель поршневого воздушного компрессора .

Как работают поршневые воздушные компрессоры

Приведенное ниже видео является выдержкой из нашего видеокурса по механике и электротехнике.

Аннотации 3D-моделей

Поршневой воздушный компрессор

Эта 3D-модель представляет собой поршневой воздушный компрессор с возвратно-поступательным движением. Компрессоры этого типа обычно используются для подачи воздуха в сервисных целях (пневматическое приведение в действие клапанов, приведение в действие ручных пневматических инструментов и т. д.).

Всасывающий фильтр

Окружающий воздух всасывается в компрессор через всасывающий фильтр.

Выпуск

Сжатый воздух выпускается из компрессора через выпускное отверстие.

Передаточный патрубок

Воздух, сжатый в поршне первой ступени, подается к поршню второй ступени через передаточный патрубок. Передаточное соединение имеет рифленый вид, поскольку оно предназначено для передачи тепла окружающему воздуху; это увеличивает эффективность компрессора.

Сжатие 1-й ступени

Окружающий воздух сжимается в компрессоре первой ступени. Поршень компрессора первой ступени имеет больший диаметр, чем поршень компрессора второй ступени, поскольку его давление нагнетания ниже.

Компрессия 2-й ступени

Сжатый воздух из компрессора первой ступени подается на компрессор второй ступени. Поршень компрессора второй ступени имеет меньший диаметр, чем поршень компрессора первой ступени, поскольку его давление нагнетания выше.

Поршень

Поршневой компрессор — одна из наиболее распространенных конструкций компрессоров, используемых сегодня. Поршневой воздушный компрессор обычно имеет от одного до трех поршней, каждый из которых установлен внутри гильзы цилиндра. Поршень состоит из корпуса цилиндрической формы, вокруг которого установлены поршневые кольца (поршневые кольца служат для герметизации пространства между поршнем и гильзой цилиндра). Поршень движется прямолинейно внутри своего цилиндра, втягивая воздух в цилиндр или выпуская его из него.

Всасывающий клапан

Когда поршень удаляется от всасывающего и нагнетательного клапанов, он всасывает воздух в цилиндр; это называется «такт всасывания». Когда объем цилиндра полностью занят воздухом, говорят, что он «заряжен». Всасывающие клапаны на этой модели выделены красным цветом.

Нагнетательный клапан

Когда цилиндр полностью заряжен, поршень начинает двигаться к всасывающему и нагнетательному клапанам; это называется «тактом нагнетания» или «тактом сжатия». При движении поршень сжимает воздух. При заданном давлении открывается выпускной клапан, и из цилиндра выпускается сжатый воздух. На этой модели выпускные клапаны выделены синим цветом.

Смотровое стекло

Поршневые машины (линейные и роторные) почти всегда требуют какой-либо системы смазки для снижения и отвода тепла, выделяемого между частями машины. Воздушные компрессоры обычно смазываются каким-либо маслом, часто синтетическим или минеральным маслом, но также могут использоваться биоразлагаемые масла. Смотровое стекло позволяет персоналу визуально проверить, достаточен ли уровень масла для надлежащей смазки. Небольшие компрессоры обычно смазываются разбрызгиванием, но для более крупных компрессоров требуются специальные системы смазки. Для специальных применений компрессорам может не требоваться масло для смазки («без масла»).

Корпус

В корпусе находится эксцентриковый вал (аналогичный коленчатому валу двигателя), поршень(и) и подшипники. Ребристая форма корпуса увеличивает площадь его контактной поверхности с окружающим воздухом, что увеличивает скорость теплопередачи отработанного тепла от корпуса к окружающему воздуху (тем самым повышая эффективность компрессора).
