Чтобы обслуживать и настраивать систему отопления, устанавливается различного типа запорная арматура. К одной из таких относится обратный клапан в системе отопления. Какие разновидности существуют, каковы принципы их действия и в каких местах монтируется прибор, можно узнать ознакомившись с данной статьей.

Обратный клапан в системе байпас

Описание и особенности устройства

Обратный клапан для отопления представляет собой изделие небольшого размера для установки в отопительном контуре. Основной задачей прибора является предотвращение возможности возвратного движения теплоносителя. Для его запуска и последующей эксплуатации не используется электричество или любые другие сторонние ресурсы. В работе участвует только теплоноситель. Установка прибора производится на тех участках, где есть риск образования завихрений и обратного тока жидкости.

Для обслуживания нескольких веток, он устанавливается на обратке, чтобы не дать возможности циркуляционному насосу, выдавить поток жидкости назад.

Внимание! Обратный клапан, можно встретить и линиях холодного и горячего водоснабжения. Устройства для отопления имеют отличия по материалу изготовления – они лучше противостоят высоким температурам. То же касается и используемых прокладок – их производство ведется и термоустойчивой резины.

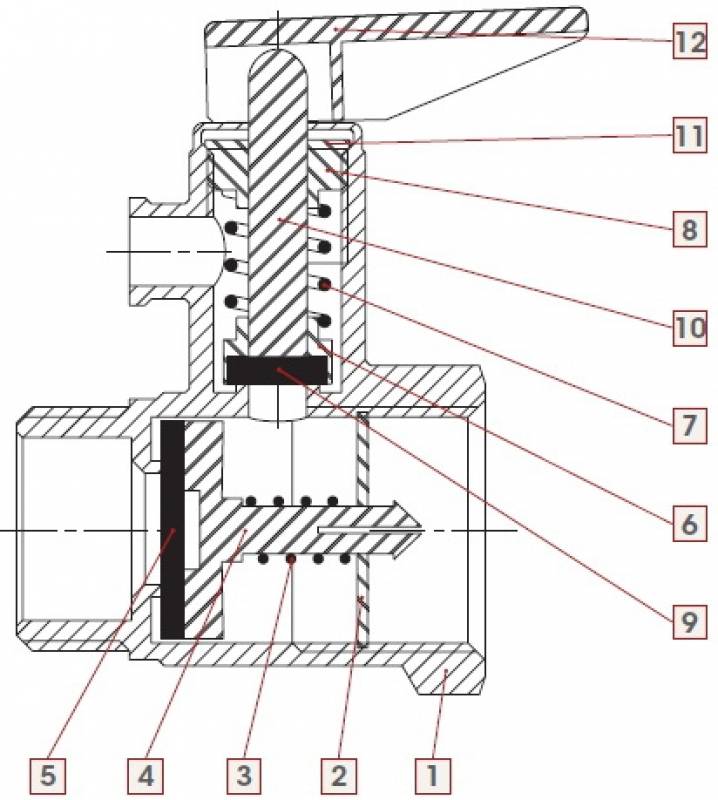

Обратный клапан в разрезе

Места установки обратных клапанов для отопления:

  • Чтобы обеспечить работу твердотопливного котла в самотечной системе, прибор монтируется на байпас, где в работе участвует и циркуляционный насос. Так как условия эксплуатации не предполагают работу с принудительной циркуляцией, значит давление в контуре намного ниже. Следовательно, чтобы прибор срабатывал, необходимо выбирать модели с небольшим гидравлическим сопротивлением. Только в таком случае возможна нормальная работа системы.
  • Монтируя бойлер косвенного нагрева, обязательно нужно позаботиться о предотвращении возможности возвратного движения из бойлера. Для этого прибор устанавливается на линию обратки.
  • Обогрев производится в этажном доме. Чтобы не допустить спуска теплоносителя, в межэтажном пространстве ставится обратный клапан для отопления. При отключении насоса на одной из веток, часть теплоносителя блокируется в необслуживаемом пространстве.

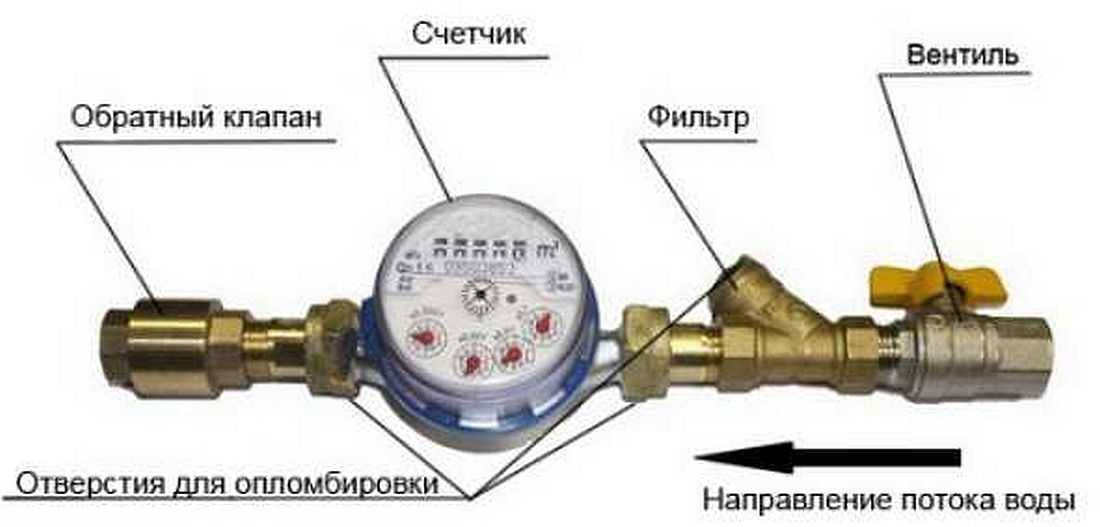

Установленный в систему обратный клапан

  • Монтаж прибора на линии с краном подпитки, является обязательным условием. Возможно, что давление в контуре отопления выше, чем в водопроводе. В таком случае, после открытия крана для заполнения контура новой порцией теплоносителя, давлением в системе отопления, жидкость будет выталкиваться в водопроводный кран.

Чтобы найти место, где установлен обратный клапан для системы отопления на схематическом изображении, нужно отыскать два треугольника, вершины которых смотрят друг на друга. Один из знаков закрашен. Не нужно искать какое-то определенное место установки, оно может быть в любом месте контура.

При монтировании прибора, необходимо обращать внимание на корпус устройства. На обратном клапане для систем отопления изображена стрелка, которая указывает направление движения теплового носителя. Если допустить ошибку и установить прибор в обратном направлении, то рабочая жидкость будет блокироваться и дальнейшее движение теплоносителя по контуру, будет невозможно.

Стрелкой указывается направление движения теплоносителя

На чем основана работа

Установка обратного клапана производится только в случае необходимости и, если невозможно придумать другого решения. Монтаж «чтобы было», в данной ситуации не уместен. Дело в том, что устройство имеет свое гидравлическое сопротивление. Такой нюанс становится причиной некоторых ограничений. В первую очередь это касается самотечных систем отопления, где давление теплоносителя настолько мало, что не способно продавить заслонку с пружиной.

Внимание! Даже если в естественно циркулирующей системе, сопротивление теплоносителя настолько мало, что малейшее препятствие, может стать причиной нарушения работы или полной остановки движения, существуют модели способные осуществлять регулировку течения потока. К данной категории относятся технические изделия с вращающейся заслонкой.

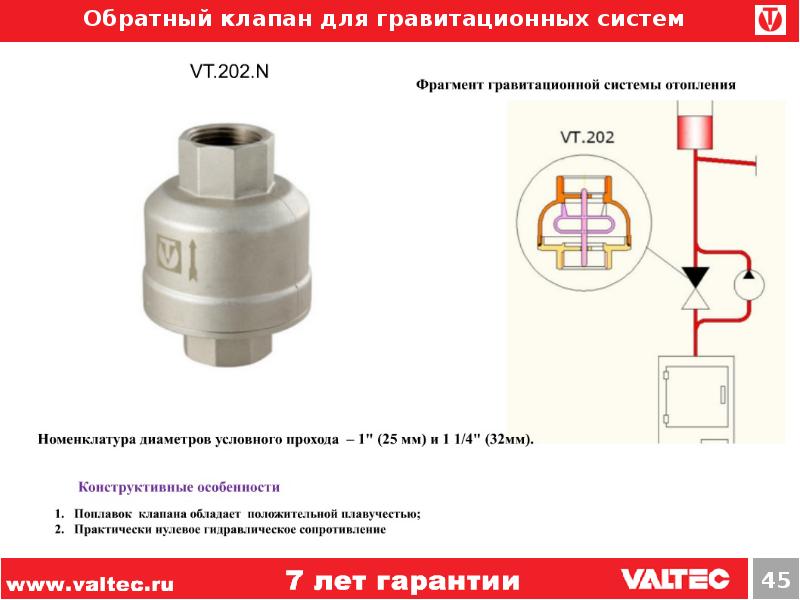

Клапан с заслонкой для самотечной системы отопления

Несмотря на тип выбранной модели, практически в каждой из них, основным элементом конструкции, без которого регулирование процесса движения жидкости будет невозможными, является пружина. Именно она обеспечивает закрытие заслонки в случае попытки возврата теплового носителя. Для разных устройств, устанавливается пружина с отличающимся сопротивлением. Поэтому для каждого вида отопления, необходимо выбирать изделия со своей степенью сопротивляемости.

Более подробное описание процесса работы пружинного механизма:

  • В статическом положении, сопротивление пружины заставляет заслонку находится постоянно в закрытом положении.
  • С началом движения теплоносителя (в самотечной системе – после запуска котла или циркуляционного насоса – в принудительно циркулирующих контурах), заслонка открывается в одном направлении. В зависимости от типа циркуляции, для открытия створки, нужно преодолеть различное сопротивление пружины.
  • При попытке теплоносителя сменить направление своего движения, пружина, не встречая ответного сопротивления, провоцирует закрытие заслонки.

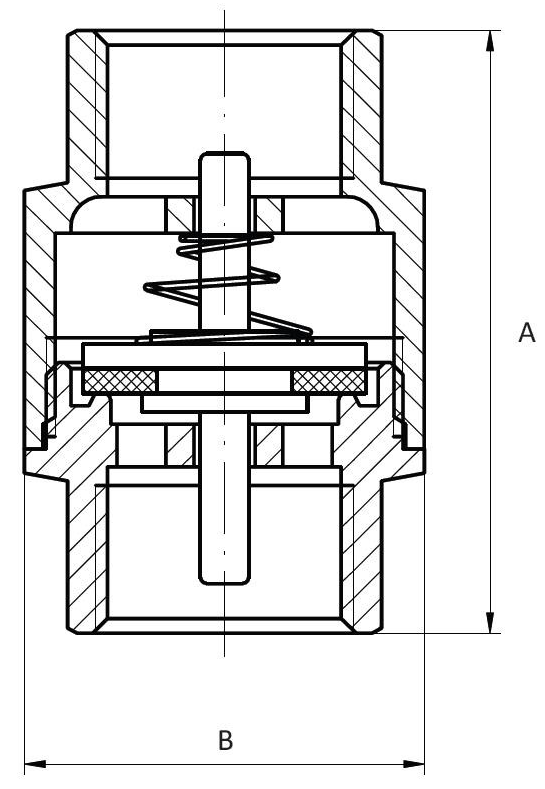

Как работает обратный клапан

Внимание! На участке соприкосновения створки с корпусом устройства при его полном закрытии, имеется уплотнительная резинка, которая делает прибор полностью герметичным.

Изготовление прибора, предотвращающего обратно-поступательное движение теплоносителя, осуществляется из чугуна, стали, латуни или нержавейки.

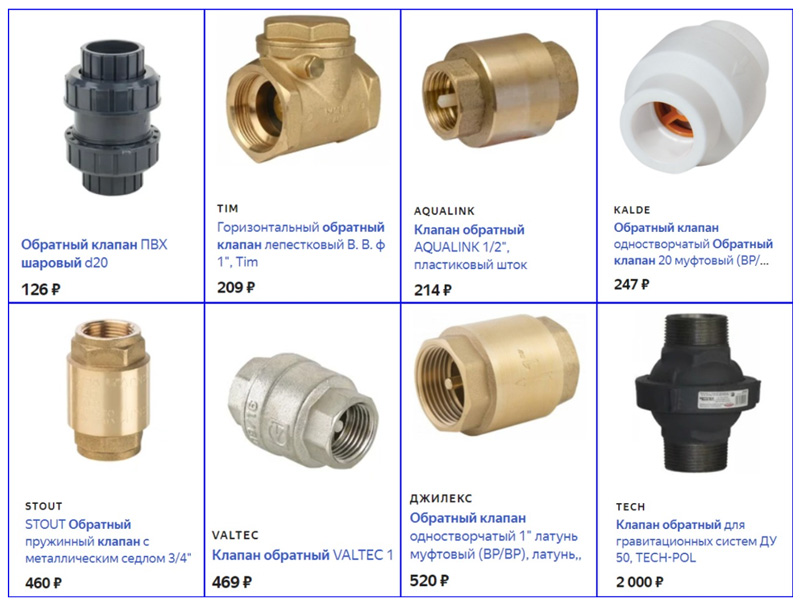

Казалось бы, у устройства подобного типа узконаправленная деятельность, но несмотря на это встречаются их различают несколько разновидностей, имеющих отличающиеся эксплуатационные характеристики.

Дисковые

Прибор оснащен дисковым затвором из металла или пластика. Благодаря точно подогнаным размерам, он прекрасно запирает проход при обратном движении теплоносителя. Чтобы обеспечить сопротивление запорному механизму, его оснащают пружиной. От ее упругости и массивности, зависит степень сопротивления.

Жидкость поступая по направлению движения, открывает дисковый запорный элемент, и все время удерживает в отжатом состоянии. Как только в системе образуются завихрения или теплоноситель устремляется в обратном направлении, диск, за счет давления пружиной, возвращается в исходное положение, блокируя выход из камеры.

Дисковые модели пользуются популярность, благодаря имеющимся преимуществам:

  • Небольшие размеры. Компактность устройства позволяет его размещать в любых местах.
  • Неприхотливое в обслуживании. Не требует частого вмешательства. Достаточно раз в полгода провести чистку от возможной скопившейся грязи.
  • Невысокая цена. Доступна для покупки любому покупателю.

Дисковый клапан не пригоден для ремонта. Поэтому, если устройство сломается, то выручит только полная его замена.

Шаровые

Как не сложно догадаться, что в данном устройстве в качестве запорного механизма используется шаровый механизм. Он изготавливается исключительно из металла – стали, алюминия или других. Чтобы при контакте с водой риск поражения ржавчиной был минимален, шар покрывается резиновым слоем. К тому же, такое покрытие служит для лучшей герметизации прохода. Работа клапана идентична предыдущему устройству: во время движения, теплоноситель отодвигает механизм и движется в заданном направлении. При появлении обратного движения, шар также блокирует проход.

В отличие от предыдущей модели с дисковым запорным механизмом, шаровый обладает меньшим сопротивлением.

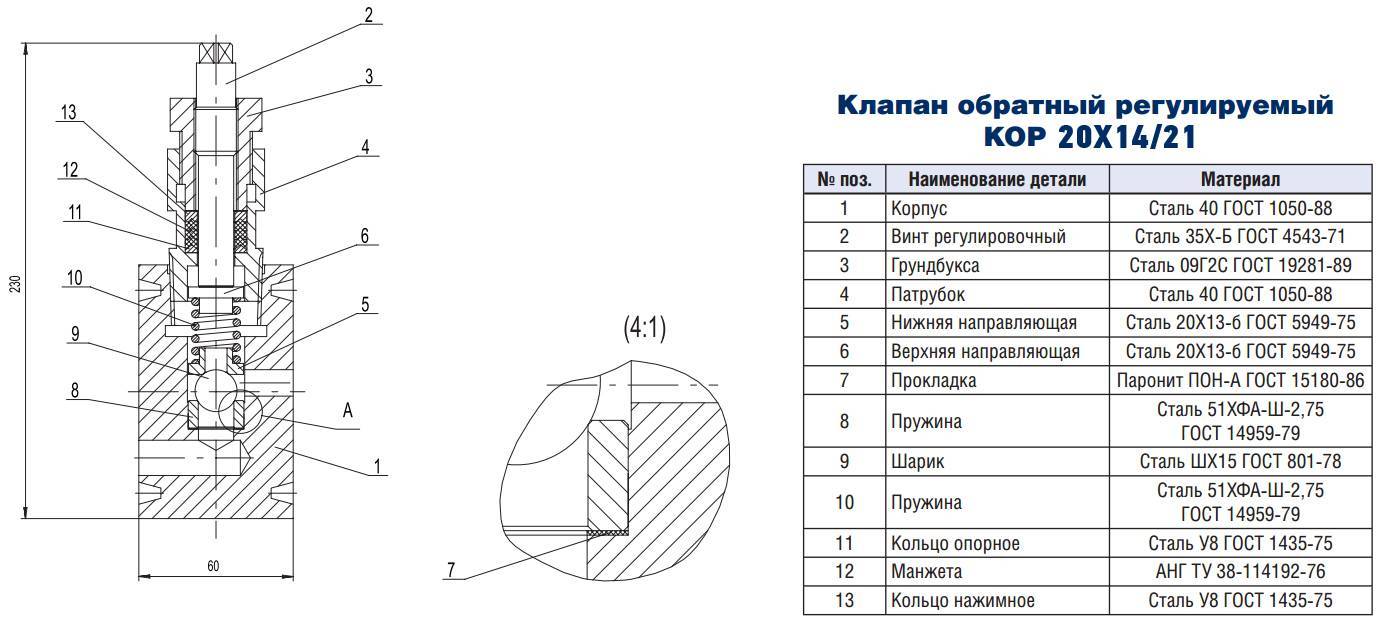

Обратный шаровый клапан

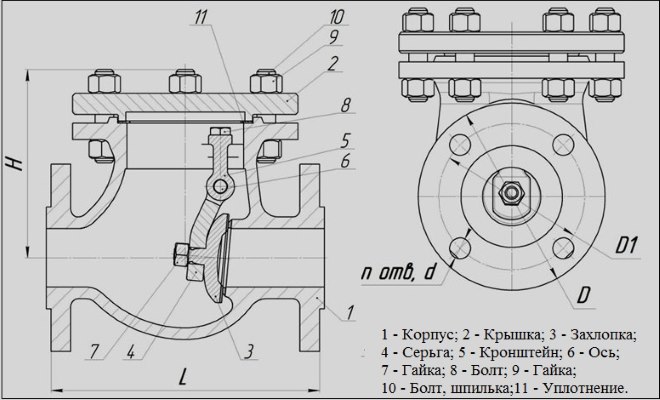

Лепестковые модели

В качестве затвора устанавливается пластина повешенная на шарнире. Без пружины и от легкого толчка теплоносителя, затвор отодвигается, напоминая колыхание лепестка при движении теплового носителя. У данной модели существуют две разновидности, которые делятся на поворотные и одностворчатые. Если со створчатыми клапанами все понятно, то поворотные требуют небольшого пояснения. По бокам прохода, устанавливаются шарниры, к которым монтируются створки. В данной ситуации, створки оснащаются пружинами. Таким образом получается поворотный механизм.

Так как большинство лепестковых створок не оснащается пружинами, то они пригодны для установки и обслуживания самотечных отопительных контуров.

Устройства с подъемным механизмом

Запорный механизм, в отличие от других моделей, устанавливается в вертикальном положении. Установка прибора проводится только вертикально. В противном случае запорный механизм не будет подниматься.

Подъемный обратный клапан

Является прибор обратного сопротивления обязательным к установке?

Нет не является! Мало того, лучше вовсе обойтись без монтажа устройства в систему. Объясняется это тем, что прибор имеет довольно высокое гидравлическое сопротивление, оказывая влияние на горизонтальный участок до 1 метра. Это в свою очередь соответствует 1 атмосфере гидравлического сопротивления.

На величину сопротивления механизма оказывает прямое влияние скорость движения теплоносителя. Так если эти показатели примерно стандартны, то их значения будут в районе от 0. 5 до 1.5 м/с. Таким образом выходит, что давление в системе падает на 0.3 бара.

Далее будет рассмотрено нужен ли обратный клапан в системе отопления, и каковы объяснения его необходимости.

Контур отопления с несколькими отопительными приборами

Нередко можно встретить у владельцев загородных домов схему отопления, когда в целях экономии или поддержания бесперебойного процесса обогрева, устанавливают несколько котлов. Во-первых, при отключении электроэнергии или прекращении подачи газа, всегда имеется резервное устройство, которое при правильно смонтированной схеме, запуститься в эксплуатацию. Во-вторых, если в системе установлен твердотопливный котел в качестве основного, то владельцы прибегают к такой хитрости, когда на ночной период, запускают котел, работающий на альтернативной энергии – например, электричестве.

Этот метод вполне оправдан, но он имеет свои нюансы. Если в контуре не установлен обратный клапан, то при отключении твердотопливного котла, теплоноситель будет захватывать и обслуживать не только контур запущенного отопительного устройства, но и отключенного твердотопливного котла. такая непредусмотрительность несет с собой значительные теплопотери.

Схема размещения обратного клапана с двумя нагревательными приборами

Несомненно, существует и другой метод перенаправления движения теплового носителя – например, механический. Можно установить запорные краны и при необходимости вручную перекрывать подачу к одному устройству и открывать допуск к другому. Однако, если учесть человеческий фактор – забывчивость, то данный метод нельзя считать идеальным, и поэтому лучше автоматизировать процесс, установив в контур один или несколько обратных клапанов.

Внимание! В данном случае, установка устройства, контролирующего направление движения теплоносителя является необходимостью.

Контур с периодическим отключением циркуляционных насосов

Если в системе отопления помимо отопительного контура, а возможно и не одного, присутствует ветка для обслуживания теплых полов, то такая система нуждается в установке дополнительных источников принудительной циркуляции для каждой контурной петли.

Основная часть мастеров, при конструировании подобных схем, делают так, чтобы насосы работали в непрерывном режиме. Но встречаются схемы, где вместе с циркуляционником монтируют термодатчик. При повышении температурных показателей, прибор отключает питание от насоса.

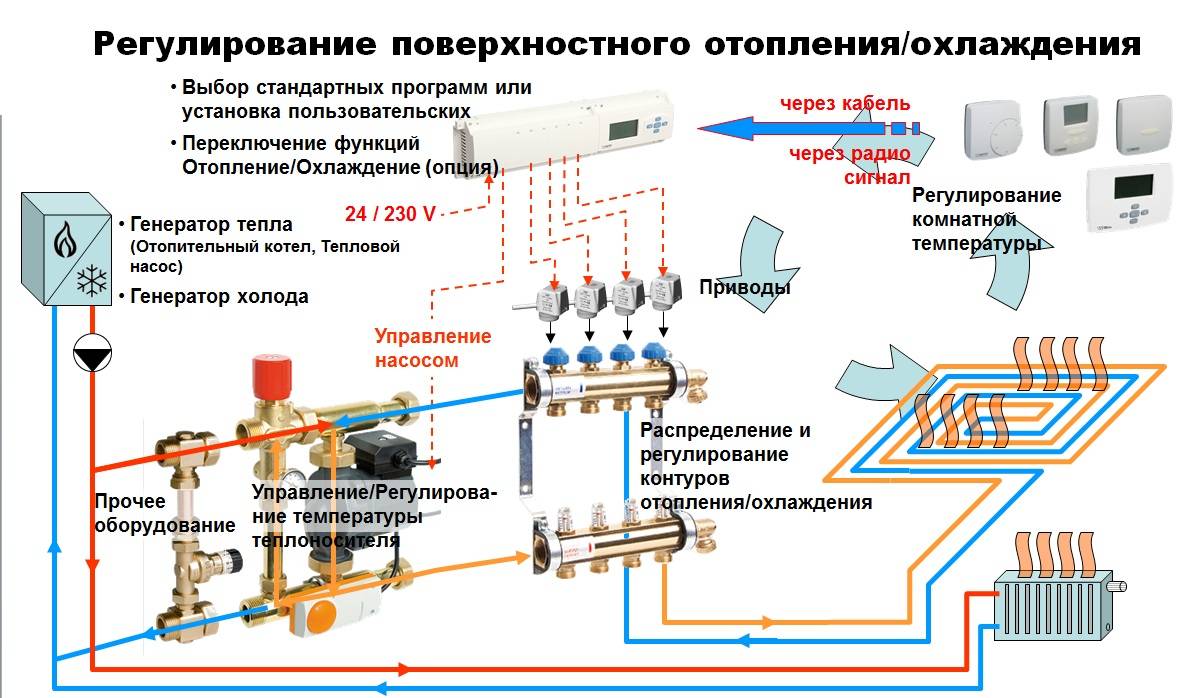

Схема подключения обратного клапана для прохода на коллектор теплого пола

Без установленного обратного клапана, процесс циркуляции теплоносителя, будет продолжаться в прежнем режиме, занося часть жидкости в неработающий контур. На лицо теплопотери. Поэтому установка необходима при эксплуатации схемы с несколькими циркуляционными насосами.

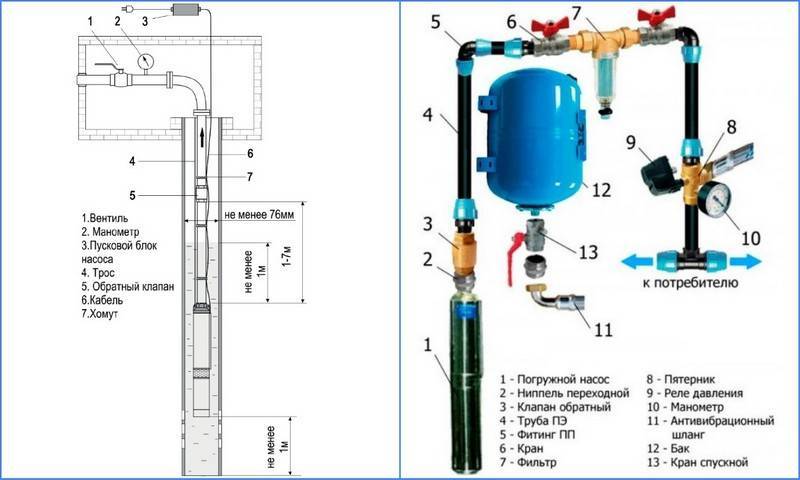

При совместной работе циркуляционного и скважинного насосов

В качестве схемы представляется контур с установленным котлом отопления и бойлером. Котел направлен на обогрев контура системы отопления с установленным циркуляционным насосом. Бойлер обеспечивает жильцов дома горячей водой, но для наполнения емкости используется стороннее устройство – насос погружного или поверхностного типа для подъема грунтовой воды.

Как известно, что установленный насос в системе отопления, создает напор мощностью не более 1.5 бар, тогда как мощность второго прибора может доходить до 3 бар.

Рассмотрим ситуацию:

  • Температура в контуре отопления упала и запущен процесс прогрева теплоносителя, следовательно, циркуляционный насос, также участвует в общей работе.
  • Во время эксплуатации бойлера, датчиком была замечена потеря воды. Он подает сигнал на скважинный насос для подъема новой порции, чтобы пополнить недостающий объем жидкости.
  • В процессе закачки воды в бойлер, возможна конфликтная ситуация, когда закачиваемая погружным насосом вода, проталкивается дальше по контуру, блокируя работу циркуляционного насоса.

В таком случае, перед устройством принудительной циркуляции устанавливается обратный клапан.

Коротко о главном

Если, обогрев помещения производится исключительно батареями отопления или частный дом имеет всего один этаж, то скорее всего установка обратного клапана не понадобится. Только если в контур вмонтирован кран подпитки. В случае, когда для обогрева используют еще и теплый пол, а помимо прочего горячая вода добывается из бойлера, то такая система нуждается в обязательной установке прибора контроля движения теплоносителя. Но перед началом монтажа, нужно очень внимательно все обдумать и разместить приборы в правильных местах.

Как думаете – можно ли отремонтировать обратный клапан своими руками или не жалеть денег и приобрести новый?
