схема подключения, типы, принцип работы

Принцип работы электроконтактных манометров

Принцип действия электроконтактного прибора очень прост. Стрелка манометра является подвижным контактом, неподвижные контакты установлены так, чтобы стрелка касалась их при достижении в системе (Рвкл) или (Роткл). При этом, исходя из исполнения конкретной модели, происходит размыкание либо замыкание соответствующей электрической цепи, управляющей мотором компрессора или электромагнитным клапаном. На каждый электроконтактный манометр нанесена маркировка, описывающая его разновидность и характеристики.

Использование, преимущества и недостатки электроконтактных манометров

Устройства весьма популярны в различных отраслях промышленности и инфраструктурных систем:

• Технологические установки.
• Машиностроительные станки.
• Генерация и распределение тепла.
• Водопроводные сети.
• Компрессорная техника.
• Промышленные холодильники.

Электроконтактные приборы обладают рядом важных преимуществ по сравнению со своим функциональным конкурентом- реле давления. К ним относятся:

• Не требуется отдельного соединения для подключения манометра.
• Простота настройки пределов срабатывания, не нужны специальные инструменты.
• Четкая визуализация настроек.

Есть у устройства и недостатки:

• Малый предельный ток, который электроконтактный прибор может коммутировать. Это ограничивает мощность нагрузки. Для больших нагрузок манометр будет только сигнализирующим элементом, его приходится использовать для управления более мощными коммутационными приборами.
• Высокая цена. Стоит примерно втрое дороже реле. (Зато не надо тратиться на отдельный манометр).

Контактный манометр удобно использовать в случаях небольшой мощности нагрузки и отсутствия современной электронной системы автоматики.

Чертежи ЭКМ манометра

Схема зон для ЭКМ манометра

Принципиальные электрические схемы для src=»https://mirpriborov.com/upload/medialibrary/900/900ace5a98ea1d172aac6b701a9e9f22.jpg» class=»aligncenter» width=»789″ height=»1024″|fcw3qayjh5a| alt=»манометр ЭКМ чертеж — принципиальная электрическая схема ТМВ исп 2. jpg» src=»https://mirpriborov.com/upload/medialibrary/f15/f15abc682ef7893c1f29667eb2e57431.jpg» class=»aligncenter» width=»800″ height=»1014″[/img]

Монтаж и эксплуатация манометра электроконтактного ЭКМ

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.

Монтаж/демонтаж производить при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку. Также петлевая трубка может устанавливаться для защиты манометра от воздействия пульсаций измеряемой среды и уменьшения влияния температуры среды на точность показаний манометра.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку (БП-ТМ-30-G½ или БП-ТМ-30-М20×1,5), петлевой трубки, трехходового крана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Устройство электроконтактного манометра

Конструктивно устройство представляет собой доработанный стрелочный манометр. Отличия заключаются в следующем:

• Ось стрелки индикатора изолирована от корпуса, деталей электроконтактного прибора и шкалы.
• На циферблате добавлены две стрелки, задающие (Рвкл) и (Роткл)Их можно перемещать по шкале.
• Эти стрелки находятся на одной оси с главной индикаторной стрелкой, места их крепления изолированы друг от друга,
• Индикаторная стрелка вращается независимо от задающих.
• К подшипникам крепления стрелок подведены токоведущие ламели, электрически присоединенные к соответствующей стрелке. С другой стороны ламели выведены в контактную группу.
• Провода могут монтироваться к клеммам внутри корпуса, а могут выводиться наружу пучком со смонтированным разъемом на конце.

Иногда стрелку, задающую (Рвкл), делают синего цвета, а стрелку для (Роткл)- красного. Но у большинства моделей обе стрелки синие, и их различают по положению на шкале: (Рвкл) всегда левее. Подключение оборудования к электроконтактному манометру проводится в зависимости от варианта его исполнения.

Для различных потребителей и коммутационных схем выпускается несколько разновидностей (исполнений) устройства:

1. Одноконтактное нормально разомкнутое.
2. Одноконтактное нормально замкнутое.
3. Двухконтактное, оба нормально замкнутых.
4. Двухконтактное, оба нормально разомкнутых.
5. Двухконтактное, один нормально замкнутый, другой- нормально разомкнутый.
6. Двухконтактное, один нормально разомкнутый, другой- нормально замкнутый.

С помощью подбора нужного варианта исполнения можно обойтись без дополнительных инвертирующих реле, усложняющих и удорожающих электрическую схему оборудования и повышающих вероятность его отказа.

С электроконтактной приставкой

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Область применения:
теплоснабжение, водоснабжение, вентиляция, машиностроение.

Принцип работы манометры ЭКМ

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. Манометр (электроконтактный) — это манометрический датчик электрической сигнализации наибольшего и наименьшего давления, который предназначается для его измерения. Осуществляет такую работу встроенное устройство сигнализации, состоящее из двух простых стрелок, устанавливаемых на максимальную и минимальную величину определяемого давления, а также контакта по измерительному указателю. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение установки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. Выпускаются одноконтактные и двухконтактные ЭКМ в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «Росма», например, применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Установка манометра функционирует таким образом: напор среды сквозь присоединительную втулку идет во внутреннюю часть согнутой медной трубы овального сечения. Под воздействием этого давления шланг пытается выровняться. Передвижение трубы происходит на подпружиненный стержень с индикатором через баланс и тяжесть. Стрелка вращается следом за перемещением шланга, выставляя поступающее давление. Измерительная система содержится внутри корпуса со шкалой. Оболочки оборудования, предназначенного для определения напора воды, нередко производят герметичными и еще дополнительно наполняют глицерином для подавления гидроударов, а также понижения тремора (дрожания) указателя. Чтобы уменьшить влияние таких ударов на приборы, к ним подключаются демпфирующие трубки Перкинса. Для предохранения устройства от бросков давления можно аналогично применять кнопочный клапан. В таком случае манометр (электроконтактный) показывает рабочее значение напора лишь при нажатии кнопки на вентиле.

Важные факты применения ЭКМ манометра:

• Довольно нередко корпуса устройств, предназначенных для измерения напора газов, красят в разные оттенки. Так, оборудование с синим окрасом оболочки служит для определения давления кислорода. Желтым тоном корпуса обладает электроконтактный манометр на аммиак, белым – на ацетилен, серым – на хлор, а темно-зеленым — на водород. Приборы на пропан, а также остальные горючие газы, отличаются красным цветом. Корпус черного оттенка имеют установки, служащие для функционирования с негорючими газами.
• Кислородное оборудование в любом случае должно быть обезжирено, так как порой даже маленькое засорение присоединительной втулки и устройства при контакте с насыщенным кислородом может довести до воспламенения и еще хуже — взрыва. Установки на ацетилен не предполагают присутствия в механизме измерения сплавов меди, потому что при соединении с этим элементом есть опасность возникновения взрывоопасной смеси.
• Один и тот же манометр (электроконтактный) можно применять для определения давления разных условий (газа, жидкости, пара), если основы его устройства стойкие к данным средам. Если прибор отличается ограниченным использованием, то на его шкале существуют дополнительные знаки, сообщающие о свойствах эксплуатации такой установки.
• Нанесенная на стекло устройства красная отметка отвечает предельному давлению измеряемых условий либо рабочему напору емкости в зависимости от области применения манометра.
• Обычно обслуживание оборудования (замену, установку, демонтаж) производят водопроводчики, газовщики либо технологический персонал (аппаратчики). Чтобы проверить, к примеру, электроконтактный манометр ДМ, используются масляные колонки. По правилам безопасности, помимо ежегодной апробации, устройства должны дополнительно проверяться по контрольному прибору.

Основные технические характеристики ЭКМ приведены ниже:

Электрическая схема:

исполнение I (ОЗ — один замыкающий контакт) исполнение II (ОР — один размыкающий контакт) исполнение III (ЛРПР — левый размыкающий, правый размыкающий) исполнение IV (ЛЗПЗ — левый замыкающий, правый замыкающий) исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий) исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
Параметры электроконтактов:
максимальное напряжение: -220 В, ~380 В максимальный ток: 1, А максимальная разрывная мощность контактов: 30 Вт, 50 В•А

Общие технические параметры ЭКМ манометров

Диаметр корпуса

100, 150 мм
Класс точности
1,5
Диапазон показаний давлений
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМ −0,1…0 МПа ТВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа ТМВ* * — только исполнение I, II, V.
Рабочая температура
Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C
Конструкция
Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Электрическая схема

Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР для ТВ), Исп. II (ОР для ТМ, ОЗ для ТВ и ТМВ) Двухконтактная — Исп. III (ЛРПР)**, Исп. IV (ЛЗПЗ)**, Исп. V (ЛРПЗ для ТМ, ПРЛЗ для ТВ, ЛЗПЗ для ТМВ), Исп. VI (ЛЗПР)** ** — только ТМ
Тип контактов
с магнитным поджатием, серебряное покрытие
Максимальное напряжение
−220 В, ~380 В Максимальный ток 1 А Максимальная разрывная мощность контактов 30 Вт, 50 В·А
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4
Корпус
IP40, сталь, цвет черный
Кольцо
Сталь, цвет черный
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Марка стали
Корпус, кольцо — сталь 10
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое Присоединение

Радиальное
Резьба
присоединения G½ или М20×1,5
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Схема подключения электроконтактного манометра

Наиболее популярные среди потребителей схемы устройства — двухконтактные.

В широко используемых приборах отечественного производства серии ДМ версию определяют по цветам задающих стрелок:

• Версия 3 (Рвкл)- синяя и (Роткл)- красная.
• Версия 4 (Рвкл)-красная и (Роткл)-синяя.
• Версия 5- обе стрелки синие.
• Версия 6- обе стрелки красные.

У прибора четыре пронумерованных вывода:

1. Общий.
2. (Рвкл).
3. (Роткл).
4. Земля.

Выводы промаркированы на разъеме, расположенном на кожухе прибора, в ответной части разъема маркировки нет.

Схема работы манометра ЭКМ вместе с пускателем и реле

С появлением на рынке все большего числа технических новинок, появляется куча вопросов о том, как их применять. Вот об одном таком устройстве, а именно электроконтактном манометре ЭКМ, я и расскажу в своей статье.

Этот прибор используется для того, чтобы контролировать давление в системах водоснабжения (водопровод можно рассматривать в качестве частного случая).

Узлы, имеющие в своем составе этот прибор, кроме того, помогают управлять активными элементами системы (к примеру, насосами).

Прибор этот легко может выступить в качестве альтернативы реле давления.  Им запросто можно менять реле контроля давления, ведь ЭКМ в полной мере может справиться с задачей включения-выключения того же насоса.

Прежде, чем рассматривать схему включения манометра, весьма неплохо будет ознакомиться с самим манометром и его принципом действия, а так же разобрать его положительные и отрицательные стороны по отношению к реле, контролирующему давление.

Устройство манометра

Среди плюсов данного устройства хочется отметить то, что в одном корпусе собран сам манометр и контрольно-коммутационные контакты, а это значит, что при монтаже не нужна будет установка лишних фитингов или тройников.

Но основным положительным качеством таких устройств является то, что оно весьма просто в плане настройки и то, что с его помощью более точно визуализируются пределы давления.

Выглядит это так: оператор, при помощи стрелок с контактами, выставляет пределы по давлению, не применяя для этого никаких особых ключей, а после настройки все это будет весьма наглядно выглядеть (то качество, которое напрочь отсутствует у реле).

Среди отрицательных качеств устройства отмечу небольшой коммутируемый ток (всего 300-500 мА). В связи с этим, подключение устройств большой мощности возможно только через мощные промежуточные реле, которым для работы требуется свой источник питания.

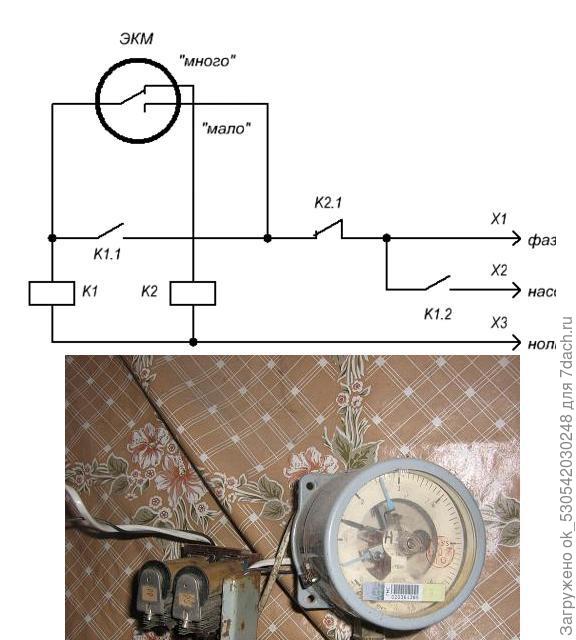

Существует много вариантов схем включения манометров ЭКМ, но я покажу только один из принципов построения схем и объясню ее работу. Принцип работы и построение схем включения устройства я попытаюсь пояснить на примере устройства, осуществляющего управлением мотором погружного насоса.

Эта схема, помимо самого ЭКМ, содержит магнитный пускатель 1, управляющее реле 3, реле времени 6, пару промежуточных реле 9 и 12 и электронасос 18. Работает все это довольно несложно.

Фазные провода питающей сети (А, В, С), посредством нормально открытых контактов 2 пускателя 1 подключаются к питающим контактам мотора 18, приводящего в действие насос погружного типа.

Так как фазы А и В питающей сети являют собой еще и источник питания для катушки пускателя 1, то между ними включена цепочка, состоящая из нормально открытого контакта 4 (3), управляющего реле и катушки пускателя

Принцип работы манометра ЭКМ

На трубу питающего водопровода ставят прибор ЭКМ 17.  В случае достижения стрелкой прибора нижней уставки давления 15, происходит перемыкание контактов, отвечающих за нижнее давление манометра 17. Последнее приводит к подключению к питанию обмотки первого реле-промежутка 9.

В результате первый его нормально разомкнутый контакт 10 (9) выполняет подключение обмотки реле времени 6 в сеть, а второй 11 (9) производит подготовку подключения питания обмотку реле управления.

Когда реле времени срабатывает, происходит замыкание его нормально разомкнутого контакта 7 (6), подключая обмотку управляющего реле 3 к питанию (питание на него проходит через 11 (9) и 7 (6)).

Далее происходит перекрытие контакта 4 (3), подающего питание на пускатель 1, в результате чего перемыкаются контакты пускателя 2, подавая питание на движок насоса 18, заставляя его работать.

Другой открытый контакт управляющего реле 5 (3) самоблокируется, оставляя обмотку 3 под напряжением.

При достижении стрелкой прибора верхней уставки давления, происходит закрытие контактов верхнего давления 16.  Это приводит к тому, что на второе реле-промежутку 12 подается питание, чей контакт 13 (12) подключает к напряжению реле времени 6, а контакт реле-промежутки 14 (12), размыкаясь, готовит отключение напряжения от обмотки управляющего реле 3.

Затем происходит сработка реле времени, в результате чего размыкается нормально закрытый контакт 8, отключая обмотку реле 3 от сети. Это приводит к исчезновению питания с пускателя 1 и прекращению работы насоса 18.

При этом, происходит размыкание контакта 5 (3), предотвращающего включение управляющего реле после пропадания питания на реле времени и второго реле-промежутки.

В процессе убывания воды в резервуаре происходит падение давления, в результате, при достижении нижнего предела, процесс начинается снова.

Думаю, что материал, представленный в моей статье, помог вам разобраться в принципах построения схем и технологии работы устройства ЭКМ совместно с реле и магнитными пускателями.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

Контактный манометр – WIKA

Контактные манометры WIKA

Везде, где требуется локальное отображение технологического давления и одновременное переключение контуров, контактные манометры находят свое применение. Контакты переключателя (также называемые сигнальными контактами) замыкают или размыкают цепи в зависимости от положения стрелки показывающего измерительного прибора.
В широком ассортименте WIKA вы найдете подходящий контактный манометр для каждого типа давления:

Манометрическое давление

Перепад давления

Абсолютное давление

Видео Правильное чтение манометров и термометров | На что обращать внимание?

Примечание

Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

Контакты переключателя или контакты сигнализации в контактных манометрах замыкают или размыкают цепь в зависимости от положения указателя. Если показания значительно выше или ниже установленного значения, они вызывают тревогу (отсюда и термин «контакт тревоги»). Они также подходят для запуска, остановки или переключения процессов.

Магнитно-мгновенные, индуктивные и электронные контакты контактного манометра обычно монтируются за циферблатом и могут быть установлены в любую точку во всем диапазоне шкалы с помощью установочного указателя. Стрелка прибора (указатель фактического значения) контактного манометра перемещается свободно. В зависимости от версии прибора контакты переключателя настраиваются на заводе или могут быть отрегулированы с помощью регулировочной клавиши в окне.

В зависимости от переключающего контакта контактные манометры различаются следующим образом:

Контактные датчики с магнитным защелкивающимся контактом

Контактные датчики с магнитным защелкивающимся контактом могут быть установлены при различных условиях эксплуатации. Характеристика мгновенного действия контактной системы достигается за счет регулируемого постоянного магнита на установочном указателе. Таким образом, контакты в значительной степени защищены от воздействия дуги. Выходной сигнал достигается перед движением указателя. При правильном использовании контактные датчики с магнитным защелкивающимся контактом будут безотказно работать долгие годы.

Датчики контактные с индуктивным контактом

Датчики контактные с индуктивным контактом в основном используются в двух областях применения:

• во взрывоопасных зонах, зонах 1 и 2
• при высокой частоте коммутации

Индуктивные контакты работают без механический контакт, следовательно, они износостойкие, и абсолютно не влияют на механику контактного датчика.

Индуктивные контакты могут использоваться повсеместно, даже с заполненными контактными датчиками, и нечувствительны к агрессивной среде.

Контактные датчики с электронным контактом

Контактные датчики с электронным контактом могут коммутировать малые нагрузки, напр. те, которые обычно используются в программируемых логических контроллерах (ПЛК), напрямую. Обычные преимущества индуктивного контакта, такие как безотказная работа контакта, отсутствие износа благодаря работе бесконтактного контакта и практически полное отсутствие влияния на показания измерительной системы, также применимы и здесь.

Контактные датчики с герконом

Благодаря своей конструкции и малому весу герконы особенно устойчивы к вибрации. Контактные датчики с герконами могут напрямую коммутировать нагрузки до 230 В/1 А, а также обеспечивать надежный контакт при очень малых токах. Они также подходят для прямого ввода в ПЛК.

Часто задаваемые вопросы

Что такое индуктивный контакт (модель 831)?

Индуктивные концевые выключатели в стрелочных указателях снабжены бесконтактными электрическими датчиками расстояния (датчиками приближения) в соответствии с EN 50227. Выходной сигнал определяется наличием или отсутствием флажка, перемещаемого точкой фактического значения …

более

Видео Жидкостные манометры | Преимущества и области применения

Примечание

Ваши текущие настройки файлов cookie запрещают отображение запрошенного контента, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг». Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.

Типы давления Манометр с трубкой Бурдона Контактный датчик Дифференциальный манометр Этторе Селла Манометр Индикатор давления Измерение давления Устройство измерения давления Датчик давления Реле давления Термопара Запорно-спускной клапан Мембранный манометр Мембранный переключатель давления Дифференциальное реле давления Датчик перепада давления Электронный переключатель давления Адаптер манометра Гидравлический манометр Заполненный жидкостью манометр Механический переключатель давления монофланец Игольчатый вентиль Кран манометра Демпфер манометра Сифон с манометром Клапан манометра Датчик давления IO-Link Датчик давления Передатчик давления Контрольный датчик Термоманометр Клапанный коллектор Манометр абсолютного давления

Объяснение контактного манометра | Tameson.

com

Рис. 1: Контактный манометр

Контактные манометры представляют собой манометры со встроенным реле давления. В зависимости от положения указателя на циферблате контакты переключателя замыкают или размыкают цепи. Контактные манометры контролируют предельные значения; при превышении или падении ниже предельного значения посылается сигнал, который активирует сигнал тревоги или прерывает процесс для защиты людей и имущества. В этой статье рассматриваются определение, типы и работа контактного манометра. Прочтите нашу статью о манометрах и реле давления, чтобы лучше понять отдельные компоненты.

Содержание

• Преимущества контактного манометра
• Настройка указателей уставки
• Функции переключения
• Контактный манометр типа
• Поиск и устранение неисправностей и обслуживание
• Приложения

Посмотрите наш онлайн-выбор контактных манометров!

• Подсоединение

• Заднее соединение

Преимущества контактного манометра

• Эффективное управление процессом:
  Контактные манометры эффективны для запуска, завершения или контроля процессов.
• Мониторинг в реальном времени: Их можно считывать на месте, чтобы облегчить мониторинг процесса в реальном времени.
• Простая регулировка точки переключения: Точки переключения можно легко установить с помощью регулировочного ключа, расположенного на кабельном разъеме. Переключающие контакты, установленные в контактном манометре, замыкаются или размыкаются при заданных предельных значениях в зависимости от предусмотренной функции переключения.

Регулировка указателей настройки

Используйте замок и ключ регулировки для регулировки указателей настройки. Поместите регулировочный ключ (рис. 2, помечен C) в регулировочный замок (рис. 2, помечен A), нажмите на него и установите требуемое заданное значение. Реле давления/аварийный сигнал активируется, когда любой из указателей выходит за установленный предел указателя (рис. 2, помеченный B). Установочные указатели можно отрегулировать во всем диапазоне шкалы. Однако, учитывая надежность переключения, точность и срок службы механических измерительных систем, рекомендуется устанавливать уставки между 10 и 90% от общего диапазона измерения.

Рис. 2: Пример деталей контактного манометра: регулировочный замок (A), указатель установки (B) и съемный регулировочный ключ (C).

Функции переключения

Функция переключения в манометре с контактным выключателем определяет, как работает реле давления при достижении установленного значения. Функция переключения может быть нормально замкнутой, нормально разомкнутой или переключающей.

Нормально закрытый

В нормально замкнутом контакте контакт размыкается при достижении заданного значения. Нормально замкнутый (НЗ) манометр с переключающими контактами имеет два электрических контакта, которые обычно соприкасаются друг с другом, позволяя току течь по цепи. Когда давление достигает заданного значения, контакты размыкаются, и подача тока прерывается, вызывая срабатывание переключателя.

Рис. 3: Контактный манометр с нормально замкнутым одинарным контактом, показаны соединительные контакты 1 и 4 и символ заземления в крайнем левом углу.

Нормально разомкнутый

Нормально разомкнутый контакт замыкается при достижении заданного значения. Он имеет два электрических контакта, которые обычно разъединены, поэтому по цепи не протекает ток. Когда давление достигает заданного значения, контакты соприкасаются друг с другом, пропуская ток и вызывая срабатывание переключателя.

Рис. 4: Контактный манометр с нормально разомкнутым одинарным контактом.

Нормально открытые и нормально закрытые функции также могут иметь двойные контакты. Функция двойного контакта обеспечивает избыточное и более надежное переключение, чем переключатели с одним контактом. Например, в нормально разомкнутом типе двойного контакта два контакта замыкаются при пересечении соответствующего заданного значения. Этот переключатель часто используется в приложениях, где цепь должна быть прервана или отключена при размыкании переключателя и восстановлена ​​при замыкании переключателя (и наоборот в нормально замкнутом типе).

Рис. 5: Нормально разомкнутый тип переключения с двойным контактом.

Переключающий контакт

Перекидной контакт имеет нормально замкнутую и нормально разомкнутую пару контактов на выбор в зависимости от применения. Переключающие контакты часто используются в приложениях, где одна цепь должна быть отключена, а на ее место должна быть подключена другая цепь.

Рис. 6: Перекидной контакт.

Типы контактных манометров

Контактные манометры классифицируются на основе переключающего контакта.

• Магнитный контакт мгновенного действия: Магнитные контакты мгновенного действия представляют собой переключатели, которые включают или выключают электрические цепи с помощью указателя для перемещения контактного рычага. У них есть специальная функция, в которой используется постоянный магнит для защиты контактов от искр, которые проскакивают через зазор между проводниками, а не проходят через проводники. Эти переключатели долговечны и могут использоваться в различных условиях.

Рис. 7: Контактный манометр с магнитным контактом мгновенного действия.

• Индуктивный контакт: Манометры с индуктивным контактом используются в двух областях:
  • Опасные зоны (зона 1 и зона 2)
  • Приложения с высокими частотами переключения

Индуктивные контакты функционируют без какого-либо механического контакта; поэтому они обладают высокой износостойкостью. Индуктивные контакты имеют безотказную работу контактов, не изнашиваются и практически не влияют на измерительную систему. Кроме того, не требуется дополнительный блок управления.

Рисунок 8: Контактный манометр с индуктивным контактом

• Электронный контакт: Электрические контакты в манометре могут напрямую включать и выключать небольшие напряжения и токи, которые используются для ПЛК (программируемых логических контроллеров) и подобных приложений.

Рисунок 9: Контактный манометр с электронным контактом.

• Герконовый контакт: Герконовые контакты — это выключатели, в которых используется постоянный магнит для размыкания или замыкания электрической цепи при заданном значении. Бистабильные переключатели действуют как герконы, которые сохраняют свое состояние после изменения сигнала до следующего срабатывания. Они устойчивы к вибрациям благодаря своей конструкции и малому весу.

Рис. 10: Контактный манометр с язычковым контактом.

Поиск и устранение неисправностей и техническое обслуживание

Вибрации от окружающих механических инструментов и сбои при установке часто могут мешать оптимальному функционированию контактных манометров. Таблица 1 иллюстрирует возможные причины и решения некоторых из этих проблем.

Неисправность	Причины	Решение
Вибрация контактов (многократное размыкание и замыкание)	Вибрации	Механическое отсоединение прибора
Состояние переключения остается неизменным, несмотря на достижение точки переключения/точки сброса	Дефектные контакты, такие как оплавленная контактная зона	Заменить прибор
Устройство защиты от остаточного тока в цепи сработало	Нарушение изоляции	Заменить прибор
Стрелка не движется, несмотря на изменение давления	Движение заблокировано	Заменить прибор
Контакт больше не переключается в соответствии с конкретной спецификацией.	Возможно, прервано электрическое соединение.	Выполните проверку целостности электрических соединительных линий с помощью мультиметра.
	Электрическая нагрузка может не подходить для конкретного переключающего контакта	Соблюдайте допустимые электрические нагрузки для конкретного переключающего контакта
	Контакт загрязнен

Таблица 1: Поиск и устранение неисправностей контактных манометров

Техническое обслуживание

Контактные манометры, как правило, не требуют технического обслуживания. Тем не менее, проверяйте индикатор и функцию переключения 1-2 раза в год. Для этого отключите прибор от процесса и проверьте эталоном.

Применение

• Контроль и регулирование промышленных процессов, таких как химические, нефтехимические и электростанции.
