Исполнительные устройства для контактного термометра


Фото 1
ИСПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ КОНТАКТНОГО ТЕРМОМЕТРА

     Существует множество устройств и способов поддержания заданной температуры или сигнализации температурного режима в контролируемой среде. Наиболее простые из них имеются в электрическом утюге, холодильнике, кондиционере. Для точного поддержания температуры, например в инкубаторе, сушильном шкафу, термокамере, необходимы  специальные приборы и устройства.

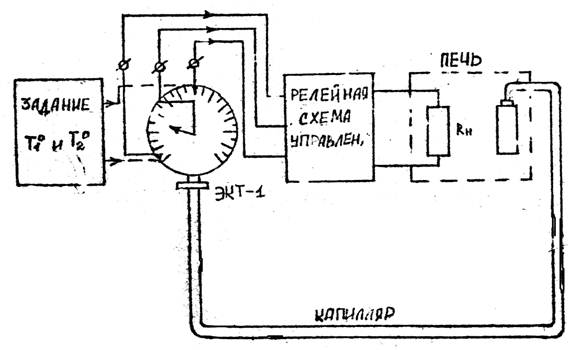

     Контактный термометр ТПК [1] (фото 1) состоит из ртутного термометра и электрических контактов, один из которых подвижный, и перемещается вращением магнитной муфты на верхнем конце корпуса для настройки температуры от 0 до 150 °С. Цена деления термометра 2 °С, но при градуировке по белее точному термометру реально можно выставить температуру гораздо точнее. Прямой визуальный контроль температуры, простота ее регулирования – несомненные преимущества данного прибора.


     Кроме контактного термометра, достаточно иметь устройство усилительное для контактных термометров и термоконтакторов УКТ-4 (67 х 117 х 215 мм) [2]. Для подключения устройства к внешним цепям оно комплектуется розеткой РП10-11ЛУ. Схема устройства показана на рис.1.
     По принципу действия устройство представляет собой тринисторный выключатель, управляемый генератором на однопереходном транзисторе (ОПТ) и транзисторным ключом. Генератор, состоящий из ОПТ VT2, резисторов R2, R3, R5 и конденсатора C2, генерирует ряд узких импульсов с частотой около 7,5 кГц. Эти импульсы открывают тринистор, осуществляя подключение нагрузки к цепи переменного тока. При замыкании контактов ТПК закрывается транзистор VT1 , базовая цепь ОПТ обесточивается, генератор прекращает свою работу, и нагрузка отключается от цепи переменного тока. Контакт, постоянно соединенный с ртутью, должен быть подключен к клемме Б4. Максимальный допустимый коммутируемый ток при активной нагрузке не более 4А.
Допускается использовать в качестве нагрузки управляющие катушки магнитных пускателей переменного тока напряжением 220 В с установившимся значением тока катушки от 0,1 А до 0,15 А, при этом параллельно управляющей катушке необходимо включить цепочку с параметрами: С=1 мкФ и R = 1 кОм. Это устройство громоздко, содержит много компонентов, контактные выводы ТПК должны быть надежно защищены от случайного прикосновения, т. к. на них возможно появление напряжения 220 В относительно “земли”.

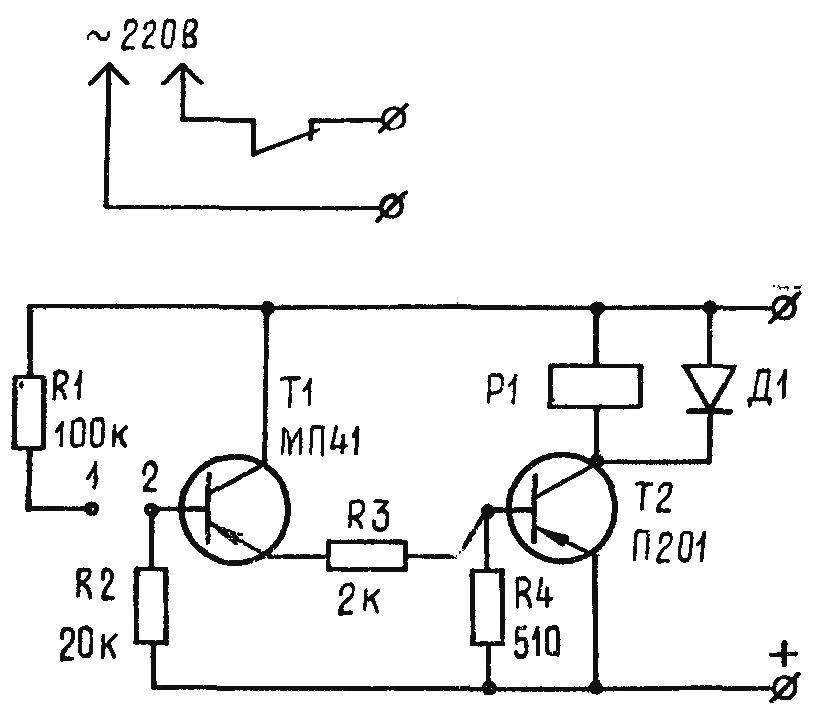

     Автор не стал повторять схему указанного устройства, а выполнил все гораздо проще (см. рис.2). В схеме применено реле РЭС 22 с рабочим напряжением +12 В и током срабатывания 36 мА, которое обеспечивает нагрузку на контактах до 0,1 А для переменного напряжения до 220 В. Оказалось, что реле может работать при +9 В от блока питания Д2-15 14МО.390.238 ТУ. Контактный термометр в этом случае имеет гальваническую развязку от сети 220 В. Магнитный пускатель обеспечивает возможность включения нагрузки до 6А от сети 220 В, но может быть подключен к трехфазной сети с соответствующим увеличением количества нагрузок и их мощности.
В пускателе имеются свободные контакты для включения вентилятора охлаждения в шкафах и камерах большого объема, что увеличивает точность поддержания температуры, и индикаторов, т.к. реле содержит еще 3 пары контактов, аналогичных показанным на рис.2. Следует отметить, что точность поддержания температуры тем выше, чем дольше время достижения заданной температуры. При достижении заданной температуры (для инкубатора на 56 яиц) в течение не менее 2 часов, возможно поддержание температуры с точностью ± 0,5 °С. Для этих же целей необходимо тщательно выполнить теплоизоляцию корпуса инкубатора.
     Реле установлено внутри корпуса накладной розетки (см.
фото 2
). Для него места оказалось маловато, пришлось сделать углубление 5 мм в основании из фанеры толщиной 10 мм. Устройство не имеет печатной платы, к нему подведены 3 пары проводов для подключения 220 В, контактного термометра и нагрузки. Включение устройства может быть с помощью вилки или внешнего выключателя. Не допускается параллельное включение двух и более устройств к одному контактному термометру.

     Литература
     1.ГОСТ 9871-75 Е. Термометры стеклянные ртутные электроконтактные и терморегуляторы. Технические условия.
     2.Устройство усилительное для контактных термометров и термоконтакторов. Паспорт Мб 2.002.001 ПС.

ТЕРМОМЕТРЫ СТЕКЛЯННЫЕ РТУТНЫЕ ЭЛЕКТРОКОНТАКТНЫЕ ТИПА ТПК. Паспорт





















Министерство общего машиностроения




Клинское производственное объединение «Термоприбор» ОКП 43 2127


ТЕРМОМЕТРЫ СТЕКЛЯННЫЕ РТУТНЫЕ ЭЛЕКТРОКОНТАКТНЫЕ ТИПА ТПК. Паспорт







ТЕРМОМЕТРЫ СТЕКЛЯННЫЕ РТУТНЫЕ ЭЛЕКТРОКОНТАКТНЫЕ ТИПА ТПК

ПАСПОРТ




  1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

    1. 1. Термометры стеклянные ртутные электрокоитактиые с погружаемой нижней частью. предназначены для поддер-жании постоянной температуры или сигнализации о дости-жении заданной температуры в пределах измерений от ми-нус 35 до 350 °С.

  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Термометры стеклянные ртутные электроконтактные со вложенной внутрь оболочки шкальной пластиной из стек-ла молочного цвета, с магнитной регулировкой положения рабочего контакта в пределах шкалы, с погружаемой ниж-ней частью.







  1. ПРИНЦИП РАБОТЫ

      1. Принцип работы термометра основан на изменении объема термометрической жидкости в зависимости от темпе-ратуры измеряемой среды и на способности ртути служить проводником электрического тока при замыкании контактов.

      2. Термометры должны работать в цепях постоянного и переменного тока частотой (50±1) Гц. При включении термометров в цепь постоянного тока «минус» источника то-ка должен быть подсоединен к соединительному контакту термометра. .Контакты имеют маркировку «+» и «—». Тер-мометры должны работать в безискровом режиме.

      3. В схему подключения термометра (см. приложение) заложен тиристориын выключатель, управляемый генерато-ром на ОПТ и транзисторным ключом. С.чстоа работает сле-дующим образом: после подачи питания па схему при ра-зомкнутых контактах термометра транзистор V 8 открыт отрицательным потенциалом, подаваемым на его базу через резистор R 1. Генератор на ОПТ, состоящий из одпопереход-пого транзистора V 9, резисторов R 2,,R4, R5 конденсатора С 2, включается п работу и генерирует ряд узких импульсов

        с частотой около 7,5 кГц.

    Эти импульсы открывают тиристор, осуществляя тем са-мым подключение нагрузки к цепи переменного тока. Кон-такты термометра при этом находится под напряжением, не превышающем величины падении напряжения на переходе открытого транзистора V 8 (не более 0,5 В ). При замыка-нии контактов термометра транзистор V 8 закрывается, ба-зовая цепь однолереходного транзистора обеспечивается, ге-нератор на ОПТ прекращает свою работу и транзистор от-ключает нагрузку от цепи переменного тока.

    Ток, проходящий через замкнутые контакты термометра, при этим определяется напряжением питания схемы управ-ления и величиной суммы сопротивлений R I + R 2 (около

    0.2 mА)

    Питание схемы управления осуществляется от сети пере-менного тока через выпрямитель на диоде V 6, стабилизатор на резистор R 8, стабилитроне V 7 ” сглаживающем конден-саторе С 1.

  2. МЕРЫ БЕЗОПАСНОСТИ

    1. Контактные вшюды термометра должны быть на-дежно изолированы от корпусов приборов или аппаратов, так как на контактных выводах вожможио появление напря-жения до 220 В относительно земли.

    2. Термометрическая жидкость для наполнения термо-метров электроконтактных являстся ртуть. Пары ртути ядо-виты. В случаес боя термометров рассыпаную ртуть следует собрать медной лопаточкой, обработанной в азотной кислоте. Для устранены испарения ртути хранить ее нужно под сло-ем воды и в дальнейшем сдавать её в установленном порядке.




ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

6.1 Термометры электроконтактные погружайте в изме-ряемую среду нижней частью до плечиков, угловые — до изгиба угла.

6. 2. Настройку термометров на требуемую температуру контактирования производите с помощью магнитного при-способления, которое вращайте в ту или другую стороны, тем самым поднимая или опуская конец вольфрамовой нити, ус-танавливая его на отметке заданной температуры контакти-рования.

Предварительную настройку производите по верхней шкале, следя, чтобы овальная гайка нижним обрезом была установлена, на отметке заданной температуры контактиро-ваний. После этого проверьте положение конца подвижного контакта относительно температурной отметки по нижней шкале и проведите дополнительную регулировку магнитным приспособлением.

  1. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТО-

    ДЫ ИХ УСТРАНЕНИЯ

      1. Термометры перед включением в электрическую схе-му следует проверить внешним осмотром на отсутствие раз-рывов ртутного столбика.

        Если при транспортировании или в процессе эксплуата-ции произойдет разрыв ртутного столбика, то его можно со-единить, восстановив работоспособность прибора.

        5



      2. Устранение разрывов ртутного столбика в термомет-рах можно производить путем осторожного подогревания ре-зервуара со ртутью до тех пор, пока ртуть не поднимется в расширенныую часть капилляра и не соединится в нем. Во избежание вскипания и выброса ртути из капилляра нагрев следует производить осторожно.

    Подвижной контакт — вольфрамовую нить надо под-нять до предела вверх. Допускается комбинирование прие-мов: охлаждение резервуара, подогрев, встряхивание термо-метра, постукивание по оболочке.

    Во всех случаях термометр следует держать ртутным ре-зервуаром вниз и следить, чтобы ртуть не замерзла!

  2. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

    8. 1. Термометр стеклянный ртутный электрокоптактный типа ТПК — соответствует требованиям ГОСТ 9871-75 и признай годным к эксплуатации.

    (Штамп ОТК)




  3. ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕ-НИЯ

    9.1. Термометры можно транспортировать любым видом транспорта, кроме авиационного. При хранении, транспорти-ровании термометров температура окружающего воздуха должна быть не ниже минус 35°С.

    Термометры должны храниться в закрытом помещении.

  4. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1. Изготовитель гарантирует соответствие термомет-ровтребованиям ГОСТ 9871-75 при соблюдении потребителем условий эксплуатации и хранения, устаиовленых стандартом.

Гарантийный срок эксплуатации для термометров — 24 месяца со дня ввода в эксплуатацию

. Гарантийный срок храпения для термометров —24 меся-ца со дня изготовления.











Электрическая схема























С П Е Ц И Ф И КА Ц И Я по электросхеме

К СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ.




Примечание: 1. В.случае подключения к схеме нагрузки более 800 Вт в схему подключается промежуточный комму-тирующий аппарат (например, магнитный пускатель типа ПМЕ-200). При использовании в качестве нагрузки магнит-ных пускателей переменного тока напряжением 220 В с уста-новившимся значением тока 0,1 — 0,15 Л наралельно управ-ляющей катушке необходимо включить цепочку RC с параметрами: емкость С= 1 мкф ± 10%, сопротивление R= i ком

±10%.

2. Создание наилучших условий работы термометра поз-можно с помощью устройства усилитслыюго типа УКП–4, иоставляомого и комплекте с ТПК по ТУ 25–11.1418—78.



















////////////////////////////







Биметаллические термометры | ООО «Газ-Петролеум Инжиниринг 96»

  • Осевого типа
  • Радиальный тип
  • Биметалл, макс. радиальный тип
  • Радиальные термометры с длинным стержнем

БИМЕТАЛЛИЧЕСКИЕ ТЕРМОМЕТРЫ ОСЕВОГО ТИПА – AT1 и AT2

AT1 Применение: Полностью нержавеющий, полностью герметичный. Идеальный выбор для производителей пищевых, химических и других машин и оборудования, где от прибора требуется высокая точность измерения, надежность и защита от пыли и влаги.

AT2 Применение:  Идеальный выбор для производителей систем отопления, кондиционирования воздуха и других типов воздушных и жидкостных систем отопления, где требуется контроль температуры и не требуется специальная защита от пыли и влаги.

Стандартные осевые типы – AT1 и AT2*

* По запросу параметры, указанные в таблице, могут быть изменены.

БИМЕТАЛЛИЧЕСКИЕ ТЕРМОМЕТРЫ РАДИАЛЬНОГО ТИПА – RT1 и RT2

RT1 Применение: Полностью нержавеющий, полностью герметичный. Идеальный выбор для производителей пищевых, химических и других машин и оборудования, где от прибора требуется высокая точность измерения, надежность и защита от пыли и влаги.

RT2 Применение: Идеальный выбор для производителей систем отопления, кондиционирования воздуха и других типов воздушных и жидкостных систем отопления, где требуется контроль температуры и не требуется специальная защита от пыли и влаги.





Стандартные радиальные типы – RT1 и RT2*

* По запросу параметры, указанные в таблице, могут быть изменены.

БИМЕТАЛЛИЧЕСКИЙ МАКСИМАЛЬНЫЙ РАДИАЛЬНЫЙ ТЕРМОМЕТР

Применение:

Где требуется информация для максимальных показаний температуры.

Основное применение в высоковольтных трансформаторах для контроля температуры охлаждающего масла.

Установленная скользящая красная стрелка на окошке смещается от указателя и остается на месте максимального показания. Красный указатель необходимо вручную переместить в исходное положение с помощью кнопки в окне.





Степень защиты (IP): IP65, IP66.
Материал: Нержавеющая сталь, нержавеющая сталь 304.
Условия эксплуатации: При любых условиях эксплуатации.
Диапазон температур: 0. .100, 0..120, 0..160, 0..200 град. С.
Точность: 1,6, 2,0
Длина стержня: от 60 мм до 160 мм
Соединение: ½“, ¾“ BSP, внешнее.



БИМЕТАЛЛИЧЕСКИЕ РАДИАЛЬНЫЕ ТЕРМОМЕТРЫ – RT1 и RT2 с удлиненным стержнем

RT1 Применение:  Полностью нержавеющий, полностью герметичный. Идеальный выбор для производителей пищевых, химических и других машин и оборудования, где требуется высокая точность измерения, надежность, защита от пыли и влаги и более глубокое погружение зонда, до 1000 – 1200 мм в приборе.

Степень защиты IP (защита от проникновения): IP65, IP66.

RT2 Применение:  Так же, как RT1, но без специальной защиты от пыли и влаги.

Степень защиты IP (защита от внешних воздействий): IP64

Стандартные биметаллические удлиненные радиальные типы – RT1 и RT2*

* По запросу параметры, указанные в таблице, могут быть изменены.



Этот тип оснащен новым эластичным механизмом. Это новый запатентованный GPE-96 технологии подготовки и обработки упругого элемента из нержавеющей стали, которая позволяет трансформировать движение на 90 градусов без деформации по оси и без какого-либо влияния на точность. Сила вращения F2, приложенная к упругому металлическому элементу, примерно в 40 раз больше силы изгиба F1, как показано на схеме. Все внутренние элементы сварены, что делает этот тип термометров особенно надежным для длительного использования в тяжелых условиях. Высокая виброустойчивость является важным приоритетом для такого типа механизмов – термометров. Мы даем 5 лет гарантии на всю нашу продукцию с такими характеристиками.

Термометры ртутные электроконтактные ТПК: закупка оборудования для элеваторов и зернохранилищ в Украине

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

  • Описание продукта
  • Технические характеристики

Термометры ртутные электроконтактные ТПК с погружным дном предназначены для термостатического контроля или оповещения о достижении заданной температуры в пределах от – 35 °С до + 350 °С.
  Термометр снабжен вставной пластиной из стекла молочного цвета, откалиброванной по двум шкалам. Верхняя шкала служит для установки термометра на желаемую температуру. Настройка осуществляется вращением магнитного приспособления, чтобы выровнять конец вольфрамовой нити с указателем нужной температуры. Нижняя шкала служит для управления вольфрамовой нитью на желаемом показателе температуры процесса.
  Термометр работает в безискровом режиме. Он должен быть снабжен усиливающим устройством. Термометр разработан с гибким рабочим контактом. Термометр должен быть подключен к двухтактной цепи частотой до 50 Гц.

стиль=”цвет фона: #ffe6cd;”>
Имя L верхняя часть, мм л нижняя часть, мм Дизайн Диапазон измерения t, °С Значение деления шкалы, °С Термометрическая жидкость
Термометр ТПК электроконтактный прямой 355 103 2 -35 … +50 1 ртуть
163
253
83 3 0 … +100 1
103
163
253
103 4 0 … +150 2
163
253
103 5 0 … +200 2
163
253
103 7 0 … +300 5
163
253
Термометр ТПК электроконтактный угловой 355 104 3 0 … +100 1 ртуть
141
104 5 0 … +200 2
141
104 7 0 … +300 5
141

В связи с постоянной работой по совершенствованию электроконтактных термометров ТПК, что повышает их надежность, а также улучшает условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в данном описании.
