Электронный регулятор-сигнализатор уровня ЭРСУ-5Р

Код товара (123–3175)

МенеджерЕвгения Олеговна Тимошенко
E-Mail[email protected]
Многоканальный телефон/факс:
Харьков+38 (057) 729-80-81 (доб. 123)
Киевстар+38 (067) 573-21-01 (доб. 123)
МТС+38 (066) 750-14-96 (доб. 123)
Лайф+38 (093) 963-12-34 (доб. 123)

Количество

  • Описание

Общие сведения

Электронный регулятор сигнализатор уровня ЭРСУ-5Р предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в пяти точках в одном или пяти резервуарах.

Отличается от прибора РОС-301, ЭРСУ-3Р количеством контролируемых точек и верхним значением сопротивления срабатывания до 400 кОм, регулируемым диапазоном срабатывания:

  • диапазон №1 от 0 до 30 кОм
  • диапазон №2 от 0 до 100 кОм
  • диапазон №3 от 0 до 400 кОм

    Применение расширенного диапазона электропроводности позволяет использовать ЭРСУ-5Р для контроля различных по электропроводности жидкостей: дистиллированной, водопроводной, загрязненной воды, молока, спирта и пищевых продуктов, обладающих высоким сопротивлением.

    Габаритные и установочные размеры полностью совпадают с приборами ЭРСУ-3Р, РОС-301.

    Электронный регулятор сигнализатор уровня ЭРСУ-5Р предназначен для контроля пяти уровней электропроводных жидкостей по пяти независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.

    В состав входят пять датчиков и передающий преобразователь (ППР).

    В передающем преобразователе датчика-реле с помощью элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды.

    ПРИНЦИП ДЕЙСТВИЯ

    Принцип действия прибора основан на изменении электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.

    При погружении электрода датчика в контролируемую среду сопротивление между контролируемой средой и датчиком уменьшается, срабатывает реле и загорается светодиод соответствующего канала. При отсутствии контролируемой среды сопротивление увеличивается, происходит отпускание реле и гаснет светодиод.

    ТЕХНИЧЕСКИЕ ДАННЫЕ

    Условные обозначения датчиков-реле: ЭРСУ-5Р УХЛ3**, ЭРСУ-5Р УХЛ4, ЭРСУ-5Р Т3, ЭРСУ-5Р ОМЗ, ЭРСУ-5Р УХЛ4*. Основные параметры датчиков и передающих преобразователей указаны в табл. 1, 2.

    Таблица 1.

    Материалы датчика

    Параметры контролируемой среды

    Длина погружаемой части датчика L, м

    Исполнение датчика

    Материал электрода, погружаемого в контролируемую среду

    Материал изолятора

    Рабочее избыточное давление, Рраб, МПа, до

    Температура контролируемой среды, °C (не выше)

    Удельная электрическая проводимость, См/м, не менее

    Сталь 12Х18Н10Т ГОСТ 5632-72

    Фторопласт 4 ГОСТ 10007-80 или фторопласт 40ЛД

    2,5

    200

    0,015

    0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже

    1

    Керамика

    6,3

    200

    2

    2,5

    3


    Примечание: При необходимости потребитель может уменьшить при поставленной длине 0,6 м или увеличить длину погружаемой части датчика L до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

    Таблица 2.

    Климатическое исполнение

    Категория размещения

    Температура окружающего воздуха при эксплуатации, C

    Нижнее значение

    Верхнее значение

    Датчик

    УХЛ

    2

    -50

    +70

    Передающий преобразователь

    УХЛ

    3

    -50

    +60

    ОМ

    3

    -50

    +60

    УХЛ

    4

    +1

    +35

    Т

    3

    -10

    +45


    Рис. 1. Общий вид, габаритные и установочные размеры датчиков

    Рис.2. Габаритные и установочные размеры преобразователя

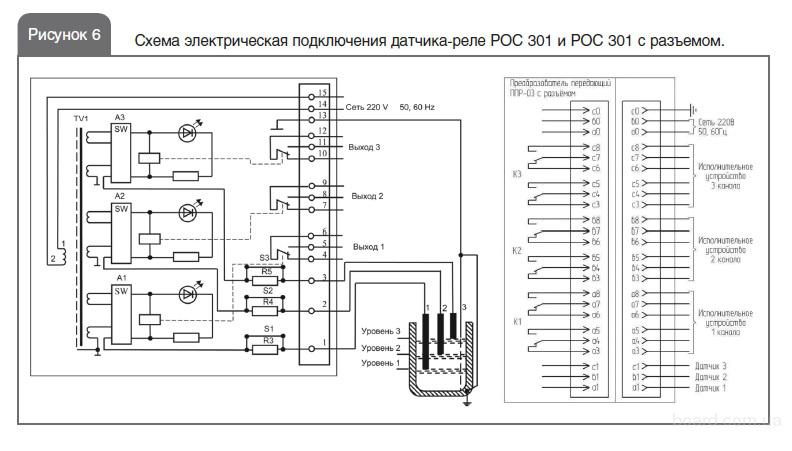

    Рис.3. Электрическая схема подключения прибора ЭРСУ-5Р

    • Электронный регулятор-сигнализатор уровня ЭРСУ 3-1

    8(800)302-61-74

    или

    • Описание
    • Характеристики
    • Доставка
    • Похожие приборы
    • Документация

    Регулятор-сигнализатор ЭРСУ 3-1 работает по принципу электрического сопротивления между стенкой сосуда и электродом датчика. После погружения датчика в исследуемое вещество можно отметить снижение уровня сопротивления. Если происходит осушение датчика, то это влечет за собой обратный эффект в виде увеличения показателя сопротивления.

    Назначение ЭРСУ 3-1

    Универсальный регулятор-сигнализатор ЭРСУ 3-1 изготавливается с целью поддержания нормального уровня токопроводящих жидких сред. Регулирование показателя веществ определяется исходя из соответствующих характеристик, настроенных на приборе. Также устройство отвечает за включение системы сигнализации.

    Где применяется

    Регулятор-сигнализатор ЭРСУ 3-1 следует применять в безопасных условиях. Утвержденные правила безопасности не допускают эксплуатации прибора во взрывоопасных помещениях, и в областях, подверженных тряске и ударам. Кроме этого запрещается использовать прибор с целью диагностики сред, дающих твердый осадок в области электропровода датчика.

    Особенности

    Регулятор-сигнализатор ЭРСУ 3-1 включает в свою конструкцию такие функциональные элементы как:

    • Выпрямители, питание которых происходит за счет понижающего трансформатора;
    • Транзисторные релейные каскады.

    На передней панели регулятора можно обнаружить индикатор, сигнализирующий о включении сети. Также на главной панели приспособления для регуляции жидких сред присутствует система светового обозначения активации рабочих каналов.

    Комплект поставки

    • Регулятор-сигнализатор ЭРСУ 3-1;
    • Датчик уровня;
    • Паспорт технического приспособления;
    • Инструкция по использованию агрегата.

    Технические характеристики

    Наименование показателя

    Определение или значение

    Необходимая мощность, Вт до

    10

    Напряжение сети во время эксплуатации приспособления, В

    220+/-10%

    Уровни контактов реле

    аварийный, верхний, нижний

    Гарантийный срок для ремонта и замены поломки по вине производителя, мес

    с момента изготовления18
    с момента пуска12

    Число каналов управления

    1

    Ток коммутации выходов, А

    если присутствует переменный ток на 220 В2
    если присутствует постоянный ток на 36 В4

    Сопротивление жидкости, кОм

    10

    Общая масса изделия, кг

    0,5

    Габаритные параметры регулирующего аппарата, мм

    96*96*75

    Размеры выреза щита, мм

    91*91



    Рис.
