Содержание

как сделать плавающую, схемы подключения на видео

Почти любой современный минитрактор оборудован гидравликой, но на рынке ещё можно встретить модели, в комплекте которых её нет. Тогда можно сделать подобную систему самому. Она обеспечит значительное расширение функционала трактора и даст возможность применять его и в поле, и рядом с домом.

Гидравлика делается для того, чтобы машина могла функционировать с самодельной навеской.

Единственным значительным недостатком является необходимость затратить на её сбор некоторое время. Хотя трудозатраты будут сполна компенсированы при последующей эксплуатации усовершенствованного трактора.

Достоинства трактора с гидравликой

Установка гидравлики, сделанной своими руками, на минитрактор придаст сельхозмашине много преимуществ:

  1. Легко управлять – трактор с гидроприводом может разворачиваться почти на одном месте, что даёт возможность повысить его эффективность при исполнении некоторых работ – вспахивать землю, скашивать траву.
  2. Можно подсоединять различные навесные устройства – сеялку, борону, косилку и прочие.
  3. Усовершенствованная система тормозов – гидравлика обеспечивает торможение с помощью понижения объёма подачи смазки. Если ручки, служащие для управления распределительной нагрузкой, установить в нейтральную позицию, колёса сельхозмашины полностью заблокируются. Данный метод предназначается для интенсивного торможения и может применяться вместо стояночного тормоза.
  4. Гидропривод на тракторе имеет довольно большую прочность, за счёт чего может выдержать значительные нагрузки без повышения давления на машину.
  5. Возможно подсоединять добавочные насадки. При создании схемы самому гидравлика может иметь отличия от стандартной и её можно дополнять иными устройствами (гидронасос, поршни, датчики и прочее).
  6. Улучшение управления трактором – при сборке и монтаже гидравлики можно производить подгонку всех её компонентов «под себя». Это повысит точность управления машиной, а работа на ней станет комфортнее и удобнее.

Как сделать гидравлику на минитрактор самому?

С чего начать?

Детали можно закупать отдельно. Баки, насосы, распределители, моторы и иные компоненты минитрактора заимствуются от прочих устройств.

Последовательность работ:

  1. Составление схемы гидравлики.
  2. Покупка необходимых деталей.
  3. Монтаж и подключение гидравлики.
  4. Калибровка элементов.
  5. Тестирование работы гидравлики с трансмиссией.

В качестве дополнительного механизма устанавливаются фильтры для гидравлики трактора, измерители давления и прочие вспомогательные компоненты, что даст возможность сберечь насос и мотор от грязи.

При создании схемы подключения гидравлики необходимо учитывать следующее:

  1. Гидронасос должен быть под резервуаром для обеспечения свободного поступления масла к нему. Это позволит избежать сложностей при пуске.
  2. В целях обеспечения бесперебойной работы и долгой службы трактора нужно просчитать требующуюся мощность всех механизмов в сельхозмашине. Опираясь на эти показатели, покупается гидронасос. Если его мощности не хватит, устанавливается добавочный вспомогательный насос, включающийся при большой нагрузке.
  3. Чтобы система служила долго, в неё монтируются датчики измерения давления и фильтры для очищения смазки.

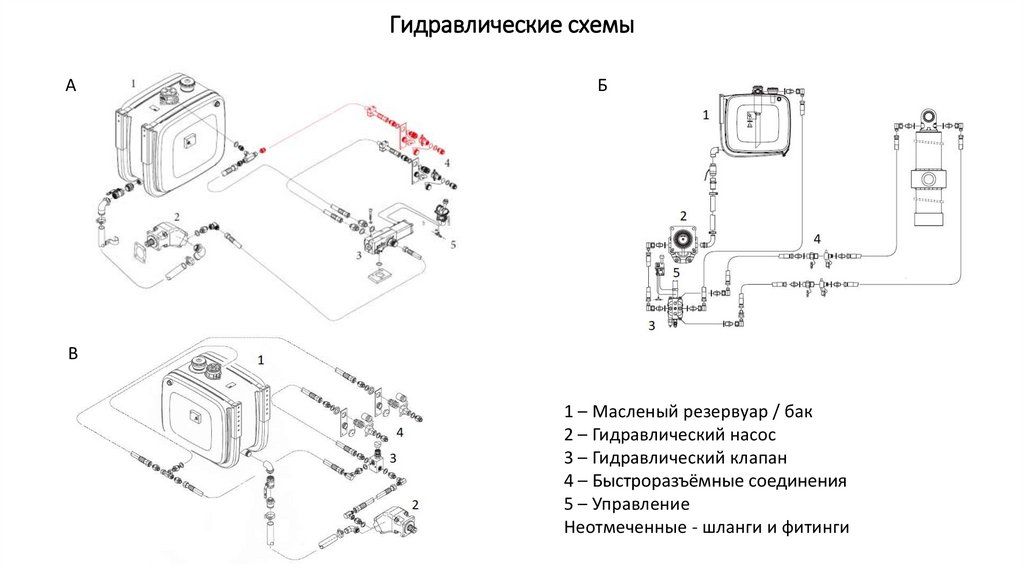

Общие схемы гидравлики на минитрактор:

Перед сборкой гидравлики на самодельный трактор нужно подобрать и подробно изучить чертежи. На схеме необходимо показывать размеры и вид элементов, метод их установки.

Схема подключения гидравлики подробно на видео:

Для поддержки правильной работы гидравлики циркуляция смазочной жидкости в её трубах должна быть постоянной. Это регулируется насосом. При функционировании системы мотор передаёт производимый им крутящий момент на насос, вынуждая производить перекачку масла. Исходя из позиции рычага смазка будет поступать назад в бак по одним трубкам или же по иным течь в сторону гидравлического мотора или поршней.

Важнейшей частью является двигатель, применяемый в тракторе. Раскрутка коленвала должна производиться до достаточно большой скорости для поддержания непрерывной работы насоса. Лучше использовать 4-цилиндровые дизели, функционирующие под контролем охладительной системы.

Создание эконом-варианта гидравлики на минитрактор на видео:

Закупка и сбор деталей

Гидравлика на трактор из мотоблока состоит из определённых компонентов:

  1. Гидробак со смазочной жидкостью.
  2. Мотор.
  3. Гидронасос.
  4. Гидравлический распределитель.
  5. Гидромоторы и поршни.
  6. Соединительные шланги.

Машина оборудуется гидравликой для облегчения её передвижения и поддержки работы поршней. Для исключения вероятных сложностей при вспашке грунта необходимо применять гидродвигатели. Как только все компоненты для сборки будут закуплены, можно подключать гидравлику.

Порядок выполнения работ:

  1. Вначале требуется установить гидрораспределители. Для каждой группы поршней выделяется обособленный рычаг. Обычно достаточно 2–3 рычажков: один нужен для торможения, другой управляет силовой рамой, 3-й требуется для пуска гидромоторов. Для сельхозмашин с ковшами надо применять распределители с добавочными опциями. Цена их намного выше обычных устройств.
  2. Гидронасос подбирают с учётом некоторых параметров. Один из них – давление, требующееся для пуска гидромотора. Если оно будет чересчур малым, то запуск мотора невозможен. Другой – объём перекачиваемой смазочной жидкости. Чем больше масла гидронасос будет перекачивать в минуту времени, тем выше будет скорость гидромоторов и поршней.
  3. Затем к штатному мотору трактора подключается гидронасос, его трубки соединяются с гидрораспределителем. От него проводят масляные трубки к поршням и моторам, и баку гидравлики.
  4. Фильтрующий компонент устанавливается между насосом и гидравлическим баком.

Гидросистема обеспечивает удерживание плуга в фиксированном положении. Если он наткнётся на препятствие, то не сумеет его преодолеть, и тогда возникает вероятность поломки. И вот в этом случае понадобится гидрораспределитель с плавающим режимом.

Как сделать плавающую гидравлику на минитрактор, можно посмотреть на видео:

Когда гидравлика на трактор будет установлена, требуется проверить работу механизма. Если внутри системы не будет производиться достаточно большого давления, то необходимо удостовериться в герметичности шлангов и трубок. Далее уже можно тестировать гидравлику при езде на минитракторе.

Для расширения возможностей на минитрактор можно устанавливать КУН (ковш универсальный навесной), также сделанный своими руками, для использования при работе с кусковыми и сыпучими составами (щебень, зерно, песок, снег и т. д.).

Сборка навесного оборудования делается по чертежам, характеристики подбираются индивидуально. Необходимо принимать в расчёт типы работ, которые минитрактор будет исполнять, специфику ходовой части и период службы.

КУН самому можно сделать из швеллера 140, являющегося прообразом заводского. Он подойдёт для создания стрелы, грабель, косы.

Самодельный кун с гидравликой на минитракторе на видео:

Для сварки прицепа или прочего погрузочного механизма возможно брать иной тип металла.

Между собой элементы сваривают; длину стрелы, угол навеса выбирают исходя из теххарактеристик минитрактора.

Процедура сборки самодельной гидравлики на минитрактор не станет чем-то крайне сложным. Потребуется от конструктора только желание и упорство.

Схема гидравлики мтз 80: подключение, устройство

Гидравлическая система предназначена для обеспечения гидравлического привода навесной системы трактора, а также для обеспечения гидропривода выносных силовых гидравлических органов навесных и прицепных машин, работающих с трактором. Гидронавесная система универсально-пропашных тракторов МТЗ 80(82) дополнительно укомплектована узлами, которые осуществляют автоматическое регулирование глубины обработки почвы и увеличение сцепного веса ведущих колёс трактора при работе почвообрабатывающими устройствами.

Гидроузлы МТЗ 80

Устройство гидравлики и функции узлов

Раздельно-агрегатная гидравлика МТЗ 80 выполнена в единой схеме, в её состав входит ряд однотипных или одинаковых узлов, поэтому является унифицированной. Рабочее давление системы составляет 16 МПа. Максимальное давление 20 МПа ограничивается предохранительным клапаном, встроенным в распределителе системы. В ранних модификациях рабочее давление системы трактора 12 МПа, предохранительный клапан отрегулирован на показатель 16 МПа.

Схема гидравлики вид слева МТЗ 80
Схема гидравлики вид сверху МТЗ 80

Насос гидросистемы

Узел создаёт рабочее давление масла, тем самым обеспечивая работу всех узлов системы и силовых гидроузлов машин, работающих с трактором. Насос гидросистемы НШ 32А-3 или НШ 32М-3 шестерёнчатого типа правого вращения, с производительностью 32 куб.см за один оборот шестерён или 45 литров в минуту. Старые модели тракторов оборудовались насосами НШ 32-2 Гост 8753-71 с аналогичной производительностью.

Насос НШ 32

Конструктивно насос размещён на корпусе гидробака ниже распределителя под полом кабины. Привод узла осуществляется от ведущего вала привода ВОМ через промежуточную шестерню 11 и установлен сверху на корпусе промежуточной части трансмиссии трактора рядом с кожухом сцепления. Привод активизируется механизмом включения через рукоятку управления 16 снабжённый фиксатором положений.

Привод насоса гидравлики на МТЗ 80

Гидрораспределитель

Распределитель гидравлики обеспечивает распределение и управление потоками масла под давлением. Узел разделяет общую магистраль высокого давления на три рабочих потока. Каждый поток управляется золотником и работает в четырёх режимах: «нейтральное», «подъём», «опускание», «плавающее». Один золотник подключён к силовому гидроцилиндру навески трактора, два других предназначены для привода выносных силовых органов прицепных и навесных устройств. Также в узел встроен предохранительный клапан, пропускающий масло в сливную магистраль при аварийном увеличении давления в системе. На МТЗ 80(82) ранних модификаций устанавливался узел марки Р75-33Р. На более новых машинах устанавливают узлы марок Р 80-3/4-222/111 с силовым регулятором или Р80-3/1-222 для использования трактора без регулятора.

распределитель мтз

 Цилиндр навески

Гидроцилиндр – гидравлический силовой узел, выполняющий функцию подъёма и опускания задней навески. Узел установлен под кабиной трактора между топливными баками машины. МТЗ 82(80) оснащён цилиндром двухстороннего действия марки Ц100Х200-3.

Работа цилиндра гидравлики

В пропашных тракторах гидроцилиндр взаимодействует с навеской через специальное устройство — «Позиционный регулятор», обеспечивающее автоматическое регулирование глубины хода почвообрабатывающих органов. Для повышения производительности агрегата МТЗ 80 (82) оборудуется гидравлическим догружателем сцепного веса ведущих колёс трактора — «ГСВ».

Гидроцилиндр 100х200-3 навески МТЗ 80(82)

Гидробак с фильтром

Литая чугунная ёмкость размещена между кабиной и моторным отсеком машины, обеспечивает питание системы рабочей жидкостью, а также принимает масло со сливных магистралей узлов, замыкая цикл работы в системе. Дополнительно корпус ёмкости имеет ряд монтажных резьбовых отверстий и является основанием для крепления узлов гидравлики.

Бак оснащён фильтром для защиты от засорения. Очистка масла происходит при поступлении масла от сливной полости распределителя, проходя через фильтрующие элементы 16, стянутые пружиной и заключённые в войлочный кожух. При засорении фильтра и затруднительном проходе жидкости возникает обратное давление, открывающее предохранительный клапан фильтра. В этом случае масло сливается в бак без очистки. Для контроля уровня жидкости в тракторах раннего исполнения ёмкость оборудована щупом 18 с отметками, в поздних модификациях МТЗ 80(82) ёмкость имеет контрольное окно. Сапун 4 регулирует давление воздуха в баке при постоянном движении жидкости и оснащён фильтрующим элементом 5 для очистки входящего воздуха. Заливная горловина размещена в верхней крышке бака и закрывается пробкой 2. Объём заправки гидравлики МТЗ 80(82) 21,5 литра. Для полного слива в нижней крышке бака установлена резьбовая пробка 23. В качестве рабочей жидкости используют моторное масло марок  М-10Г2 или М-8Г2.

Бак гидравлики МТЗ 80

Арматура гидравлики

Все узлы соединены в систему гидравлическими трубопроводами. Арматура гидравлики обеспечивает подачу и отвод рабочей жидкости, а также сохранение рабочего давления в системе. Трубопроводы соединяются с узлами резьбовыми штуцерами и уплотняются резиновыми и биметаллическими прокладками. Металлическими трубопроводами с сечением 12 и 20 мм и толщеной стенок 1 и 1,5 мм соответственно соединены узлы гидравлики, жёстко закреплённые на тракторе. Большое сечение трубопроводов установлено на магистралях с постоянной циркуляцией. Трубки с малым сечением  установлены на магистралях с периодическим проходом. Для подключения в систему узлов с движущимися частями используют гибкие гидравлические рукава. Гибкие шланги выполнены из маслостойкой многослойной резины и армированы металлической сплетённой нитью.

Соединительная резьбовая муфта с запорным устройством

Для соединения гидравлических магистралей системы трактора с трубопроводами используемых машин выносные соединительные трубопроводы снабжены муфтами с запорными шаровыми клапанами. Муфты имеют конструкцию с резьбовым соединением или с разрывным шаровым замком.

Разрывная муфта с запорным устройством

 Обслуживание гидравлики

Обслуживание системы заключается в контроле уровня рабочей жидкости и проверки отсутствия течи во всех соединениях, а также проведения своевременной очистки фильтрующих элементов фильтра гидробака.

Уровень масла должен соответствовать положению между отметками щупа «П» и «О». При агрегатировании трактора с оборудованием или машинами, имеющими в конструкции гидравлические цилиндры одностороннего действия, уровень масла контролируют при опущенных цилиндрах. В противном случае при опускании цилиндров объём масла возрастёт и приведёт разгерметизации или разрыву бака излишним количеством жидкости.

 Запрещается включать гидравлический насос при уровне жидкости в системе ниже отметки «П».

Промывку фильтра осуществляется через каждые 500 рабочих часов. При введении нового трактора в эксплуатационный режим очистку фильтра производят после первых 60 часов работы. Демонтаж фильтра осуществляют осторожно, чтобы засорения не попали в гидробак. Фильтрующие элементы промываются бензином или дизельным топливом. Также при обслуживании промывают поролоновый фильтрующий элемент сапуна. В систему заливают чистое отстоявшееся масло без посторонних твёрдых включений, приводящих к засорению и быстрому износу гидроузлов. А также нужно исключить попадание в систему воды. Замерзание воды при низкой температуре забивает льдом фильтр системы, что приводит разрыву крышки распределителя или фильтра.

Основной причиной неполадок в гидравлике трактора является засорение распределителя. Засорение является причиной сбоя работы перепускного клапана и перекрытие рабочих каналов узла. Общее состояние и производительность системы и гидроузлов проверяется диагностическим прибором КИ 5473М. При падении производительности насоса или пропускной способности распределителя больше чем на 5 литров в минуту узлы заменяют или отправляют в ремонт.

Гидравлика на минитрактор — изготовление своими руками, схема

Гидравлика для минитрактора – это незаменимый элемент сельхозмашины, основная функция которого заключается в обеспечении возможности агрегата работать с разными видами навесного оборудования. Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика существенно расширит функционал минитрактора, и позволит использовать его не только в поле, но и на придомовой территории.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

  • легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
  • возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
  • улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
  • гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях.

Устройство гидравлики минитрактора – конструкция и принцип действия

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию двигателя агрегата, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет фермеру возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу используемых приспособлений путем изменения глубины колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло – основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

  • насос с приводом и механизмом включения – этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;
  • резервуар для заливки масла – эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
  • фильтрующий элемент – требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
  • система трубопроводов – по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
  • гидравлический распределитель – играет роль элемента, направляющего масло к конечному рабочему звену. Вторая функция распределителя – переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
  • гидравлический цилиндр – этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
  • гидравлический двигатель – данный механизм подключается к колесам минитрактора;
  • клапаны, запорные муфты, отводы, шланги и охладители – расходные материалы, которые чаще всего нуждаются в замене.

Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы, крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать – в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

  • двигатель;
  • резервуар для масла;
  • гидравлический насос;
  • распределитель;
  • соединительные трубки;
  • гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

  • гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло к нему будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
  • чтобы гидравлика на самодельный минитрактор прослужила длительное время, следует рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос. При необходимости его можно дополнить вспомогательным насосом, необходимым для включения при высоких нагрузках;
  • гидравлику нужно предварительно оборудовать манометрами и фильтрующими элементами – если этого не сделать, то рабочие механизмы довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках должно постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находиться рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемые в минитракторе. Коленчатый вал двигателя  должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса. Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить возможные осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

  1. В первую очередь необходимо установить гидравлические распределители. Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения,  второй – для управления силовой рамой, а третий – для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них гораздо выше обычных механизмов;
  2. Гидравлический насос нужно выбирать с учетом нескольких важных характеристики. Первая из них – это давление, которое необходимо для старта гидромотора. Если давление будет слишком низким, то мотор не запуститься. Вторая важная характеристики – объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
  3. После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
  4. Фильтрующий элемент потребуется установить между гидробаком и насосом. Более детально о подключении элементов гидравлической системы расскажет видео.
Как только установка гидравлики на минитрактор будет завершена, потребуется проверить работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Как самостоятельно установить гидравлику на мини-трактор

Сделать такое приспособление, как гидравлика, на минитрактор своими руками — хорошее решение для экономии денег и получения большей производительности от устройства. Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Блок: 1/5 | Кол-во символов: 413
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Преимущества устройства

Первоначально рассмотрим, какие плюсы принесет созданное творение. Минитрактор своими руками создается не так уж и сложно, ведь все детали можно закупить отдельно, а баки, распределители, насосы, двигатели и прочие составляющие машины свободно заимствуются от других устройств.

Для фермеров самодельные тракторы не редкость, на этом нехитром агрегате можно выполнять множество полезных действий: вспашка земли, покос и сбор травы, перетаскивание больших грузов и многие другие. При такой большой выгоде с устройства на его покупке еще можно сэкономить.

Преимущества:

  1. Возможность добавить дополнительные насадки. При разработке самостоятельной схемы гидравлика на мотоблок может отличаться от типичной и быть дополнена другими устройствами (датчики, гидронасос, поршни и т. п.).
  2. Улучшенное управление. Во время создания производится точная регулировка деталей под человека. Это сделает работу на тракторе более приятной и комфортной.

Единственным недостатком является потребность во времени, которое придется затратить на создание и соединение частей конструкции.

Блок: 2/5 | Кол-во символов: 1089
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться полноценной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Сердцем любой гидравлической системы является насос. Это устройство обеспечивает движение жидкости по всей системе. Гидравлическая жидкость поступает в насос из масляного бака. Сам насос приводится в действие при помощи дизельного двигателя, которым оснащён мини-трактор. В качестве насоса можно использовать НШ-10. Масло, толкаемое насосом, попадает по гибким шлангам в гидрораспределитель.

Собрать этот сложный узел своими руками вряд ли получится, поэтому необходимо снять распределитель с любого поломанного трактора. Оптимальным вариантом будет использовать Р-80. Эти гидрораспределители устанавливаются на трактора МТЗ.

После распределителя масло поступает в гидроцилиндр, который и отвечает за подъём и опускание навесного оборудования. Готовая конструкция устанавливается на раму мини-трактора как можно ближе к ведущему мосту.

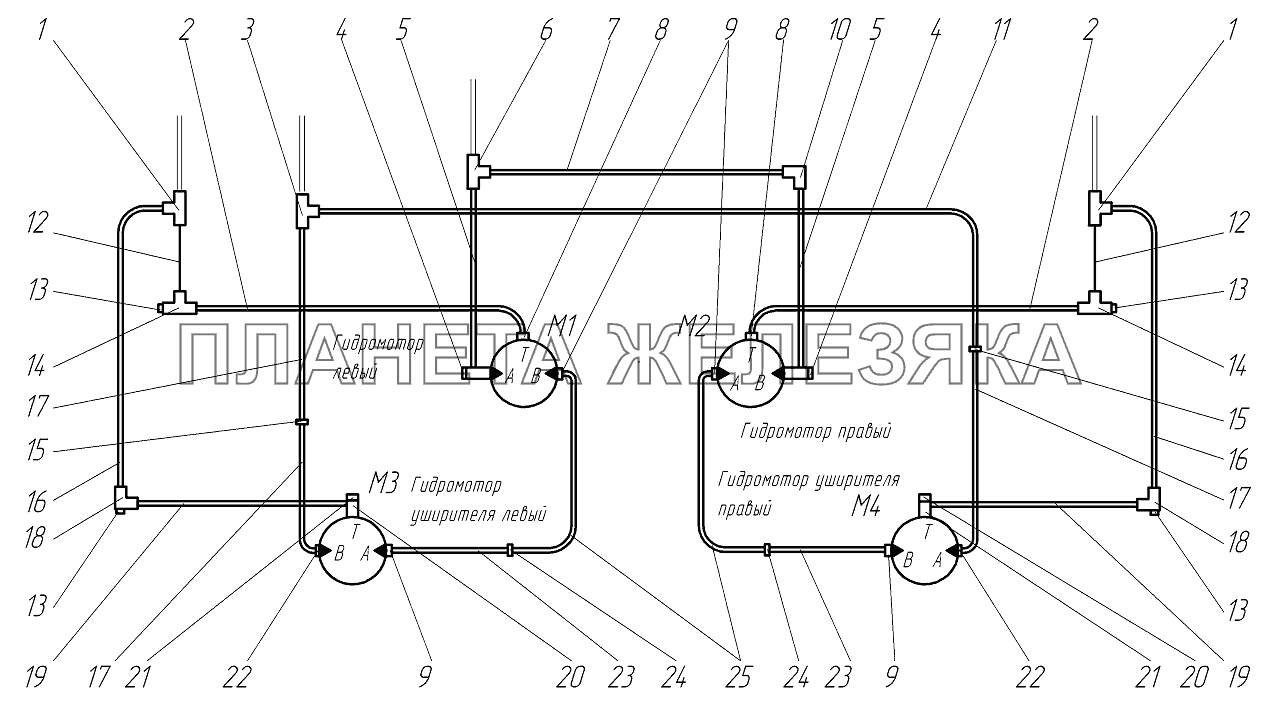

Можно дополнить конструкцию гидродвигателями, которые подсоединяются к колёсам. Такая схема имеет определённые преимущества и по сути является универсальной тормозной системой.

При поступлении масла в гидроцилиндр, его уровень в системе падает и колёса притормаживают. Если перевести рычаги управления гидравликой в нейтральное положение, происходит полная блокировка ведущих колёс.

Блок: 2/3 | Кол-во символов: 1527
Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html

Начало работ

Для того чтобы создать какое-либо приспособление, первоначально продумывают или заимствуют его схему. В зависимости от этого закупаются детали. Некоторые мастера создают самодельные гидрораспределители на минитракторы, что значительно сохраняет деньги.

Но не каждый сумеет собрать качественную и функционирующую конструкцию. В некоторых случаях лучше приобрести элемент в магазине или позаимствовать от другой сельскохозяйственной техники.

Последовательность выполнения работ будет такой:

  • создание схемы гидравлики;
  • закупка нужных деталей;
  • установка и подключение гидравлики;
  • калибровка деталей;
  • проверка функционирования гидравлики с трансмиссией.

Гидравлика на минитрактор из мотоблока включает в себя обязательно следующие составляющие:

  • гидробак с маслом;
  • двигатель;
  • гидронасос;
  • гидрораспределитель;
  • гидромоторы и поршни;
  • соединительные шланги.

В качестве дополнения устанавливают фильтры для гидравлики минитрактора, измерители давления и другие вспомогательные элементы. Это делается, чтобы уберечь насос и мотор от загрязнения мусором.

При составлении схемы учитывайте следующие данные:

  1. Гидронасос должен располагаться под баком, чтобы масло к нему поступало свободно (под действием силы тяжести). Это требуется, чтобы не возникало проблем при запуске.
  2. Чтобы механизм работал без перебоев и прослужил долгое время, требуется рассчитать востребованную мощность всех устройств в машине. Отталкиваясь от этих данных, закупается гидронасос. Если его мощности будет недостаточно, то устанавливают дополнительный, вспомогательный насос, который будет включаться отдельно при высокой нагрузке.
  3. Чтобы механизм функционировал долгое время, в него монтируют датчики измерения давления и фильтры для очистки масла.

Чтобы масло в системе выполняло свою функцию, оно должно постоянно находиться в движении. Это осуществляет гидронасос, который выполняет только функцию перегона объема жидкости по системе. Двигатель передает крутящий момент на насос и тем самым заставляет его перекачивать жидкость. Он подключается к распределителю.

В зависимости от положения рычага масло по одним трубкам возвращается обратно в бак либо по другим направляется на гидромотор или поршни. Гидравлика на минитрактор из мотоблока устанавливается довольно просто и, благодаря большой плотности масла, способна выполнять тяжелые тяговые действия.

В качестве двигателя для минитракторы можно использовать любой вариант: электрический, дизельный или бензиновый. Главное условие: он должен иметь достаточное количество оборотов, чтобы обеспечить функционирование гидронасоса.

Наиболее распространенным решением является дизельный четырехцилиндровый двигатель с водяным охлаждением. А для несложных действий, например покос или уборка травы, можно использовать мотоблок. Можно даже осуществить передвижение трактора с помощью гидронасоса.

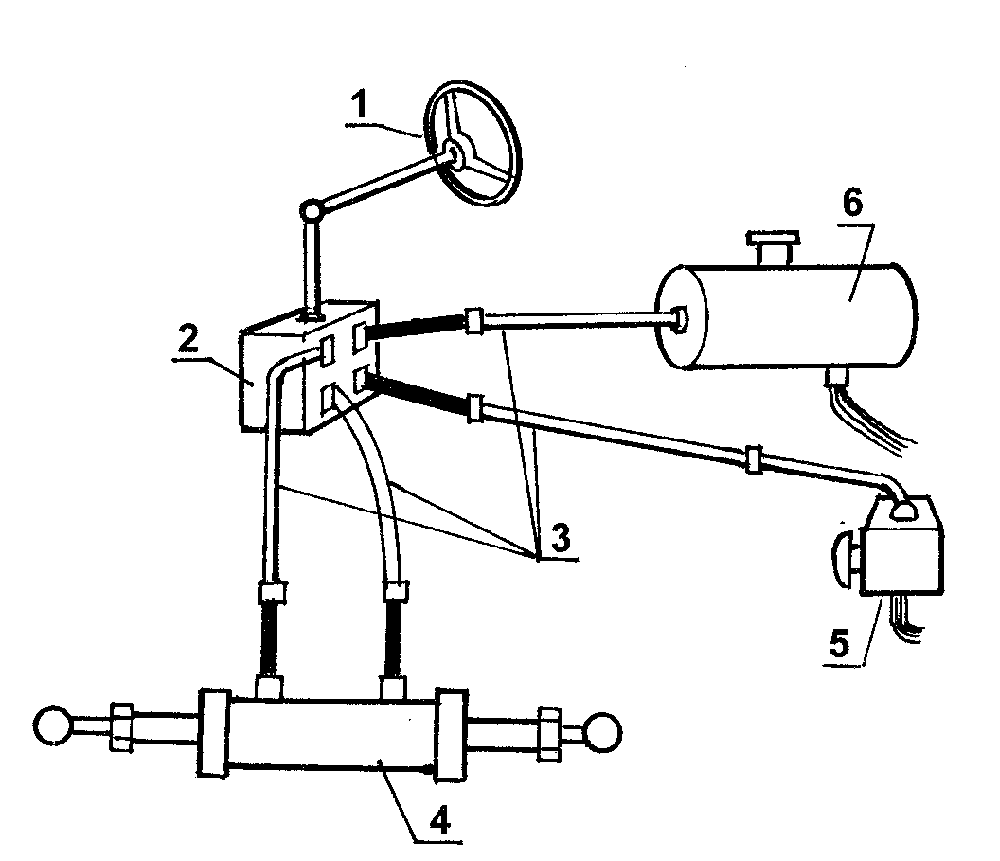

Для мягкости управления ведущими колесами на руль также подключают гидравлику. Схема может быть создана самостоятельно. Но чтобы не забивать себе голову продумыванием нюансов, лучше позаимствовать уже готовый чертеж и внести туда желаемые коррективы.

Гидравлическая система тракторов отвечает за: торможение, функционирование поршней и рулевого механизма. Если используются гидромоторы, то еще и за передвижение.

Такой способ езды медленный, но позволяет осуществлять большие тяговые работы, за что так и ценится фермерами.

Блок: 3/5 | Кол-во символов: 3346
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

обзор самодельного гидравлического устройства — гидравлический съемник, трубогиб, замена сайлентблоков..

Блок: 3/6 | Кол-во символов: 118
Источник: http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Дополнительная гидравлика на мини-трактор

Если дополнительная гидравлика устанавливается с целью расширить возможности мини-трактора, то можно провести операцию по следующей схеме:

  1. Своими руками изготовить дублирующую гидросистему, установить её на технику и соединить с базовой. Как сделать систему гидравлики, мы уже рассказывали.
  2. Заказать готовый комплект и соединить его с базовым. В комплект обычно входит насос, набор гибких шлангов, силовой цилиндр и гидрораспределитель. Масло в гидравлику поступает из бака уже установленного на мини-трактор.

Стоит отметить, что установить дополнительную гидравлическую систему несложно. Гораздо труднее соединить базовую и дополнительную гидравлическую систему между собой. Два гидрораспределителя соединяются между собой параллельно, при этом на базовом необходимо заглушить перепускной клапан.

Сделать это можно следующим образом.

Соединить два распределителя между собой можно через сливные отверстия. В этом случае масло будет идти по каналу и сливаться при помощи предохранительного клапана. Для этого необходимо заглушить перепускной клапан. Его снимают, рассверливают зауженное боковое отверстие, в которое вставляют металлическую проволоку подходящего диаметра.

Проволока заклёпывается с двух сторон, после этого клапан вставляется на своё место. Можно заглушить и центральное отверстие перепускного клапана. Для этого в него закручивают болт, на котором впоследствии сглаживаю грани головки.

Затем снимается предохранительный клапан, из которого нужно вытащить всю начинку. При такой схеме соединения внутренности клапана не понадобятся. После удаления всего лишнего, пробка клапана устанавливается на своё место. Помните, что нельзя закручивать пробку до конца, она заблокирует отверстие слива.

Такая спаренная конструкция, обеспечит мини-трактору возможность работы с задней и передней навеской. Необходимо уточнить, что при одновременной работе обеих навесок, может возникнуть конфликт между гидрораспределителями. Потому рекомендуется их поочерёдное использование.

Блок: 3/3 | Кол-во символов: 2014
Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html

Закупка и подключение деталей

Гидравлика на мотоблок устанавливается для осуществления работы поршней и передвижения. Чтобы при вспашке земли не возникло проблем, используют гидравлические моторы, так как мотоблок имеет слабые тяговые показатели. После составления или доработки схемы трактор надо собрать, но для этого сначала требуется закупить составляющие.

Гидрораспределители продаются как по отдельности, так и уже в соединенном виде. Под каждую группу поршней выделяют отдельный рычаг. Некоторым вполне хватает 2-3 рычагов: один — на торможение, второй — для контроля силовой рамы (поднять, опустить), третий — для включения гидромоторов.

Для более продвинутых машин с ковшом, наподобие экскаватора, используют распределители с дополнительным функционалом. Их стоимость значительно отличается от типичных рычагов.

Гидронасос подбирают по таким характеристикам:

  1. Давление. Требуется для запуска гидродвигателя. Если его не будет хватать, то гидромотор просто не станет функционировать.
  2. Объем перекачки (литров в минуту). Влияет на скорость работы поршней и моторов.

После приобретения всех составляющих надо собрать трактор и подключить все детали. Сам этот процесс не является чем-то трудным. Двигатель подключается к гидронасосу, от которого идут трубки на распределитель. А от него — уже к оборудованию (поршням, моторам и т. п.) и гидробаку, который подключается к насосу. Важно, чтобы масло всегда передвигалось по системе. Фильтр устанавливают между насосом и баком.

После установки и подключения выполняют проверку всей аппаратуры. Если что-то плохо функционирует, проверяют все шланги и убеждаются, что все соединения герметичны. После этого самодельный трактор можно опробовать во время поездки.

На этом же этапе корректируется работа гидравлики руля и передвижения, если таковая имеется. Рулевая система не должна быть плавающая.

Блок: 4/5 | Кол-во символов: 1846
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

как сделать кузнечный прес. меня интересует как сделать своими руками кузнечный пресс если можно фото | Автор топика: Василий

Станислав 

Константин молот или пресс? сложного мало в теории а так дорого выйдет лучше старье поищи и отремонтируй

Николай самому собрать проблемотично .слишком много состовляющих. гидростанция и вся гидроразводка + станина с большим цилиндром+ электроразводка.
ну и конечно нужны знания тоже.)))

Алексей Гидравлический пресс своими руками? Это что то из области фантастики.

Блок: 4/6 | Кол-во символов: 506
Источник: http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Заключение

Процесс создания гидравлики минитрактора своими руками не является чем-то особенно сложным.

Единственное, что требуется от конструктора, — упорство и желание создать самодельный трактор с гидравликой.

Блок: 5/5 | Кол-во символов: 268
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Видео — Как установить гидравлику на мотоблок (минитрактор)

Как установить гидравлику на мотоблок (минитрактор) … И себе хочется поставить, вроде бы все просто реализовано, но попробуй сделать… Ответить | Ответить с … Установка подоконников своими руками Посмотрели : 18.

Блок: 5/6 | Кол-во символов: 276
Источник: http://uvlechenie. info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Установка гидравлики на минитрактор из мотоблока своими руками

Минитрактор из мотоблока & Как установить гидравлику …… Ежедневные … Как сделать трактор из мотоблока своими руками чертежи. Показать …

Блок: 6/6 | Кол-во символов: 236
Источник: http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Кол-во блоков: 11 | Общее кол-во символов: 11639
Количество использованных доноров: 3
Информация по каждому донору:
  1. http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html: использовано 5 блоков из 5, кол-во символов 6962 (60%)
  2. http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html: использовано 2 блоков из 3, кол-во символов 3541 (30%)
  3. http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml: использовано 4 блоков из 6, кол-во символов 1136 (10%)

Схема подключения гидравлики Soosan SCS 746L STD

SOOSAN СХЕМА ПОДКЛЮЧЕНИЯ ГИДРАВЛИКИ SCS746L
ДЕТАЛЬ № ОПИСАНИЕ КОЛ ПРИМЕЧАНИЕ
1 -   -
2 2710310 H/ПЕРЕХОДНИК-02 2 PF3/4(H)xPF1/2
3 2715003 СОЕДИНИТЕЛЬНЫЙ КОЛПАЧОК 1 PF3/4
4 - - -
5 J15196 H/СОЕДИНЕНИЕ-ТРОЙНИК 1 PF3/4(H/U)xPF3/4
6 2851023 КОЛЬЦО УПЛОТНИТЕЛЬ 1 P24-1B
7 B15114 НИППЕЛЬ M/ШЛАНГА  1 PF3/4(O)хф25
8 2851017 КОЛЬЦО УПЛОТНИТЕЛЬ 5 P18-1B
9 2710308 H/ПЕРЕХОДНИК-01 2 PF1/2(H)x PF1/2
10 B15113 НИППЕЛЬ M/ШЛАНГА  1 PF1/2(O) хф19
11 2555232 МАСЛЯНЫЙ ШЛАНГ 1 D12 xP210x L650
12 2519320 МАСЛЯНЫЙ ШЛАНГ 1 D19x P70 xL380
13 2519422 МАСЛЯНЫЙ ШЛАНГ 1 D25x P70 xL420
14 4510004 ЗАЖИМ ШЛАНГА 2 03. апр
15 4510005 ЗАЖИМ ШЛАНГА 2 1"
16 J15107 ВКЛАДЫШ ПОДШИПНИКА-90 1 PT1 xPT1 1/4
17 2714924 НИППЕЛЬ M/ШЛАНГА  1 PT1 xф27
18 2701056 ВКЛАДЫШ ПОДШИПНИКА-90 1 PT1 1/2
19 2304003 ШАРОВОЙ КЛАПАН 1 PT1 1/2
20 2714930 M/ШЛАНГ НИППЕЛЬ 1 PT1 1/2x Ф38
21 2858002 РЕЗИНОМЕТАЛ. КОЛЬЦО 1 01. апр
22 2700782 ВКЛАДЫШ ПОДШИПНИКА-04 1 PF1/4(G)xPT1/4
23 2700001 НИППЕЛЬ-00 1 PT1/4xPT1/4
24 2702061 ГНЕЗДО-90 1 PT1/4
25 - - -
26 A57503 МАНОМЕТР 1
27 A85161 H/СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНИК-00 1
28 2551052 МАСЛЯНЫЙ ШЛАНГ 1 D6xP210xL1500
29 2712220 H/ПЕРЕХОДНИК-90 1 PF1/4(H)xPF1/4

Гидравлика на минитрактор своими руками

Устройство гидравлики минитрактора

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю. Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Сборка гидравлики своими руками – в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

  • фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
  • улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

  • подготовка и изучение чертежей;
  • приобретение необходимых для сборки деталей;
  • монтаж и подключение гидравлической системы;
  • подгонка элементов;
  • тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

  • гидравлический бак и масло;
  • гидравлический насос;
  • гидравлические моторы и поршни;
  • двигатель;
  • гидравлический распределитель;
  • соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

  • гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
  • чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
  • для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная цель монтажа гидравлики на минитрактор – это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем при вспашке почвы, следует воспользоваться гидравлическими моторами, которые увеличат тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна выполняться с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй – за подъем и опускание силовой рамы, а третий – за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать, исходя из его следующих параметров:

  • образуемое давление – оно необходимо для запуска моторов. Если этот параметр будет слишком низким, то двигатели просто не запустятся:
  • производительность – чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

  1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольшой толщины;
  2. Трубки от насоса нужно направить к распределителям;
  3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
  4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу. Это обеспечит непрерывную круговую циркуляцию по все системе;
  5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.

После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться – в таком случае внутри системы не будет создаваться требуемого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, то можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команды водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раз в неделю, то элемент потребуется менять раз в 3 месяца. Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.

Минитрактора с гидравлическим приводом

Гидравлика для минитрактора – это незаменимый элемент сельхозмашины, основная функция которого заключается в обеспечении возможности агрегата работать с разными видами навесного оборудования. Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика существенно расширит функционал минитрактора, и позволит использовать его не только в поле, но и на придомовой территории.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

  • легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
  • возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
  • улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
  • гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях.

Устройство гидравлики минитрактора – конструкция и принцип действия

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию двигателя агрегата, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет фермеру возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу используемых приспособлений путем изменения глубины колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло – основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

  • насос с приводом и механизмом включения – этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;
  • резервуар для заливки масла – эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
  • фильтрующий элемент – требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
  • система трубопроводов – по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
  • гидравлический распределитель – играет роль элемента, направляющего масло к конечному рабочему звену. Вторая функция распределителя – переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
  • гидравлический цилиндр – этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
  • гидравлический двигатель – данный механизм подключается к колесам минитрактора;
  • клапаны, запорные муфты, отводы, шланги и охладители – расходные материалы, которые чаще всего нуждаются в замене.

Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы, крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать – в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

  • двигатель;
  • резервуар для масла;
  • гидравлический насос;
  • распределитель;
  • соединительные трубки;
  • гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

  • гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло к нему будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
  • чтобы гидравлика на самодельный минитрактор прослужила длительное время, следует рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос. При необходимости его можно дополнить вспомогательным насосом, необходимым для включения при высоких нагрузках;
  • гидравлику нужно предварительно оборудовать манометрами и фильтрующими элементами – если этого не сделать, то рабочие механизмы довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках должно постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находиться рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемые в минитракторе. Коленчатый вал двигателя должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса. Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить возможные осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

  1. В первую очередь необходимо установить гидравлические распределители. Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения, второй – для управления силовой рамой, а третий – для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них гораздо выше обычных механизмов;
  2. Гидравлический насос нужно выбирать с учетом нескольких важных характеристики. Первая из них – это давление, которое необходимо для старта гидромотора. Если давление будет слишком низким, то мотор не запуститься. Вторая важная характеристики – объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
  3. После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
  4. Фильтрующий элемент потребуется установить между гидробаком и насосом. Более детально о подключении элементов гидравлической системы расскажет видео.

Как только установка гидравлики на минитрактор будет завершена, потребуется проверить работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Как сделать гидравлику на мини-трактор своими руками?

Гидравлика – техническая система, работающая посредством воздействия напора жидкости на другие элементы системы. В процессе воздействия вырабатывается кинетическая энергия, которая преобразуется в механическую энергию, в результате чего совершается полезная работа того или иного механизма. Гидравлической системой оснащаются различные сельскохозяйственные агрегаты, например, мини-тракторы. С ее помощью осуществляется управление различным навесным оборудованием.

В конструкции любого трактора, выпущенного производителем, присутствует данная система. Ее можно дорабатывать и оптимизировать под свои нужды. Самодельный же мини-трактор необходимо оснастить гидравликой, которая позволит использовать технику с максимальной отдачей.

Конструктивные особенности

Гидравлика на мини-трактор работает по тому же принципу, что и все другие подобные системы. В ней присутствует гидронасос, нагнетающий давление в системе и заставляющий двигаться жидкость по ней. Он соединяется с источником наполнителя, в качестве которого выступает расширительный бак. Данный узел приводится в движение посредством передачи крутящей силы от дизельного двигателя путем ременной или механической связки с валом или трансмиссией.

Хотя система называется гидравлической, она наполняется маслом. Оно имеет меньшую температуру кипения, подходящий коэффициент расширения и служит смазочным средством для подвижных частей механизма.

Для передачи жидкости по системе используются гибкие шланги с усиленными стенками. Все их соединения герметичны и укреплены. По ним под воздействием давления масло поступает в гидрораспределитель с плавающим положением, а затем в гидроцилиндры, выполняющие роль поршней. Поршни совершают механическую работу, которая приводит в движение соответствующее навесное оборудование.

Некоторые модификации гидравлических механизмов предполагают интеграцию в систему гидропривода колес. Эта инсталляция дополняет тормозную систему трактора, что облегчает использование тормозов, особенно в самодельной аграрной технике. Гидравлическая навеска может применяться и для облегчения рулевого управления, выступая в данном случае в качестве гидроусилителя. Данные особенности конструкции гидравлической системы мини-трактора позволяют контролировать работу всех навесных механизмов, собственных узлов автотехники и эффективно выполнять поставленные задачи.

Для того чтобы собрать гидравлику на мини-трактор своими руками, понадобятся составные части механизма, произведенные на заводе с применением специального оборудования:

  • гидронасос;
  • гидрораспределитель;
  • крепления шлангов;
  • гидроцилиндр;
  • другие составные части, которые невозможно изготовить в домашних условиях.

Перечисленные элементы можно приобрести в магазине в комплектном сборе или демонтировать со старой специализированной техники, остальную же крепежную конструкцию спроектировать и собрать своими руками.

Необходимый инструментарий

В каждом конкретном случае может понадобиться свой набор инструментов и материалов, необходимых для сборки. Основной их комплект:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • сверла;
  • метчики для нарезки резьбы;
  • набор гаечных ключей.

Список может быть дополнен пунктами в зависимости от условий сборки.

Необходимые детали:

  • гидронасос;
  • гидрораспределитель;
  • гидробак;
  • ремень передачи;
  • шланги и их крепления;
  • гидроцилиндры;
  • болты и гайки;
  • хомуты;
  • масляный фильтр;
  • различные крепежные детали, наименование которых обусловлено каждым конкретным случаем.

Основные составляющие приведены на фото.

Как сделать?

Работа по созданию собственной гидравлической системы для мини-трактора начинается с проектирования будущей конструкции и проведения расчетов, направленных на оптимизацию соотношения затраченных ресурсов и коэффициента полезного действия. Мощность трактора должна соответствовать его целевому назначению, а технические характеристики узлов системы гидравлики пропорциональны нагрузкам, применяемым к ним.

Недостаточная мощность масляного насоса или низкий коэффициент допустимой нагрузки на гидроцилиндры может привести к быстрому выходу из строя всей системы или отдельных узлов. Завышенный же уровень данных показателей увеличит расход топлива и других ресурсов, создаст дисбаланс системы. Для компенсации разницы технических характеристик и выравнивания баланса устанавливаются дополнительные наименования: второй насос, гидроцилиндр и другие.

На чертеже необходимо отразить конструкцию несущей рамы, которая будет включать в себя место под насос, распределитель, поршни и другие дополнительные элементы, а также схему подключения гидроцепи. При этом ее конфигурация должна быть оптимизирована таким образом, чтобы расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы было минимальным.

Насос устанавливается как можно ближе к ведущему валу. Бачок с рабочим маслом располагается над ним, что обуславливает свободную подачу жидкости на лопасти насоса и уменьшает коэффициент утечки полезной механической энергии. Между резервуаром с жидкостью и насосом устанавливается фильтр. Его наличие продляет бесперебойную работу всей системы.

Посредством укрепленных рукавов насос подсоединяется к гидрораспределителю, который оснащен элементами управления. Их может быть несколько в зависимости от функциональных возможностей гидравлики. Так как для поддержания давления в системе масло должно непрерывно циркулировать по ней, распределитель регулирует направление его движения и подачу на цилиндры, а также отсекает поток в момент холостой работы. Органами управления распределителя являются специальные рычаги, поставляемые производителем вместе с ним.

После монтирования распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы могут быть представлены специальными поршневыми блоками, предназначенными для использования в гидравлической системе. В иных же случаях их можно изготовить самостоятельно из автомобильных амортизаторов масляного типа.

Навесное оборудование инсталлируется на трактор в связке с гидроцилиндрами – подвижными частями системы, передающими механическое усилие на него. Конструкция крепежных механизмов определяется типом оборудования, его фактической конфигурацией и характером целевых работ, выполняемых с его помощью.

Собранная система гидравлики должна быть оснащена техническими узлами и средствами изоляции, требующими обязательной их установки. Среди них можно отметить:

  • сливной узел в гидроемкости;
  • клапан сброса давления в бачке;
  • датчик давления;
  • клапан запорного устройства;
  • слив из насоса и гидрораспределителя;
  • фильтрующие элементы тонкой очистки на входе в гидроцилиндры;
  • уплотнительные кольца, шайбы, прокладки, гайки, хомуты.

Перед началом работы выполняется настройка всей системы.

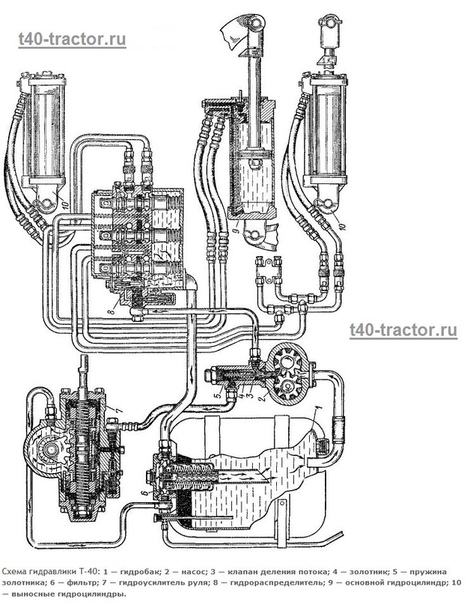

Рабочая схема гидравлического оборудования для мини-трактора приведена на схеме:

Как сделать самодельную гидравлику на трактор

Фермеры интересуются, что представляет собой гидравлика на самодельный трактор, как сделать ее своими руками. Маленькие габариты не помеха для выполнения необходимых задач и исправной работы всех функций. Это доказывает такая сельскохозяйственная техника, как мини-тракторы — пожалуй, самое популярное оборудование, используемое фермерами при обработке земель разной площади и с различной сложностью грунта.

Можно ли самостоятельно сделать гидравлику на мини-трактор

Мини-трактор позволяет своему владельцу вспахивать грунт, обрабатывать почву, а также перевозить грузы, в том числе собранный урожай, уголь или дрова на довольно большие расстояния. Стоит отметить, что благодаря большому количеству функций мини-тракторы могут использоваться не только при сельскохозяйственных работах, но и в строительстве и коммунальном хозяйстве.

Благодаря широкому распространению существуют способы самостоятельного конструирования техники. При этом возникает ряд вопросов по изготовлению определенных элементов, в том числе гидравлической системы, которая позволяет трактору работать с навесным оборудованием, таким как прицеп. Многие фермеры, решающие сделать трактор своими руками, задаются вопросом, как сделать гидравлику на самодельный трактор.

Установленная гидравлика на самодельный минитрактор делает работу на нем удобнее. Навесное оборудование, безусловно, важный элемент конструкции трактора, однако гидросистема — куда более важная система, от которой зависит функционирование всей техники. Она может в значительной степени сократить трудовые затраты при работе на машине, а также сделает поставленные задачи сельскохозяйственных работ более простыми. Такие возможности система дает благодаря большому количеству навесного оборудования, устанавливаемого на тракторе.

  1. Гидравлическая навесная система трактора позволяет сделать рулевое управление гораздо легче.
  2. Гидравлика для минитрактора работает для упрощения управления колесами в том случае, если устанавливается возле ведущих колес.
  3. Устройство гидросистемы для трактора позволяет разворачивать трактор, оставаясь практически на одном месте.
  4. Гидравлика на самодельный минитрактор, если установлен специальный тормоз, позволяет быстро остановить машину.

Перед тем как решить, что подключение гидроцилиндра вам необходимо, следует учесть, что основная мощность силовой установки будет поддерживать работу именно этих элементов, из-за чего мини-трактор не сможет развить максимально возможную скорость. В особенности это касается самодельного трактора, у которого мощность, как правило, и так не очень велика.

Как сделать гидравлическую систему на мини-трактор своими руками

Фермеров, решающих самостоятельно сделать сельскохозяйственную технику, интересует, как сделать гидравлику на минитрактор. Этот вопрос обусловлен в том числе и значительной дороговизной уже готовой техники, предлагаемой на рынке. Популярность такой самоделки обуславливается еще и тем, что все детали, необходимые для сборки гидравлической системы трактора, доступны всем. Также схема системы опубликована в интернете в свободном доступе, что тоже делает изготовление техники намного проще.

Изготовленная гидравлика на минитрактор своими руками дает фермеру три основных преимущества:

  1. Можно использовать дополнительное оборудование, в том числе прицеп.
  2. Более качественная тормозная система.
  3. Наиболее удобное управление.
  4. Все элементы регулируются с учетом нужд определенного человека, который впоследствии будет управлять трактором и руководить проведением всех работ. Именно это сделает трактор наиболее комфортным в управлении.

Рассмотрим, как сделать гидравлику на минитрактор своими руками. Такое устройство, как гидравлика на минитрактор, предполагает составление грамотной схемы и подготовки всех необходимых элементов для сборки. Один из ключевых элементов — мощный масляный насос, с помощью которого будет осуществляться воздействие на гидравлическую систему на минитрактор.

Все элементы монтируются на раму, изготовленную из металла, при этом нужно соблюдать условие, чтобы все элементы крепились как можно ближе к оси.

Кроме того, нужно заранее подготовить распределительный элемент, который будет помогать менять направление вращения, несколько шлангов, бачок и специальный элемент для вывода масла.

  1. Гидронасос нужно располагать над баком, чтобы у него был свободный доступ к подаче масла и обеспечивался быстрый запуск системы.
  2. Обязательно нужно рассчитать мощность работы всех элементов техники, благодаря чему можно понять, стоит ли устанавливать гидронасос, оснащенный двумя секциями. Это сделает работу бесперебойной, даже если нагрузки будут очень большими.
  3. Очищающие фильтры для масла сделают работу гидравлической навесной системы более продолжительной.

Как осуществляется работа самодельной гидравлической системы

Рассмотрим, как осуществляется работа гидравлики на минитрактор. Производители дизельных минитракторов на вопрос, какое масло заливать в гидравлику, отвечают очень просто: для этого подойдет самое просто масло М-8ДМ или М-8 В. Однако в зимнее время его нужно поменять на более вязкое вещество.

Многих интересует проблема избыточного давления на конструкцию. Поэтому, чтобы регулировать его, некоторые умельцы устанавливают распределитель, работающий на два поршня — он и распределяет давление нужным образом. Сделанный своими руками агрегат, как и гидравлика, требует установки некоторых уже готовых частей, в том числе и распределителя. Его можно снять с МТЗ.

После подключения системы запустить его несложно. На работающем агрегате оборудование нужно будет обкатать, чтобы проверить, что все работает правильно и без сбоев. На машине с самодельной гидросистемой надо проверить давление масла в двигателе и исправность всех узлов, а после этого проверить трактор в работе.

Как делается гидравлика на мотоблок своими руками — описываем подробно

Сделать такое приспособление, как гидравлика, на минитрактор своими руками — хорошее решение для экономии денег и получения большей производительности от устройства. Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Преимущества устройства

Первоначально рассмотрим, какие плюсы принесет созданное творение. Минитрактор своими руками создается не так уж и сложно, ведь все детали можно закупить отдельно, а баки, распределители, насосы, двигатели и прочие составляющие машины свободно заимствуются от других устройств.

Для фермеров самодельные тракторы не редкость, на этом нехитром агрегате можно выполнять множество полезных действий: вспашка земли, покос и сбор травы, перетаскивание больших грузов и многие другие. При такой большой выгоде с устройства на его покупке еще можно сэкономить.

  1. Возможность добавить дополнительные насадки. При разработке самостоятельной схемы гидравлика на мотоблок может отличаться от типичной и быть дополнена другими устройствами (датчики, гидронасос, поршни и т. п.).
  2. Улучшенное управление. Во время создания производится точная регулировка деталей под человека. Это сделает работу на тракторе более приятной и комфортной.

Единственным недостатком является потребность во времени, которое придется затратить на создание и соединение частей конструкции.

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться полноценной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Сердцем любой гидравлической системы является насос. Это устройство обеспечивает движение жидкости по всей системе. Гидравлическая жидкость поступает в насос из масляного бака. Сам насос приводится в действие при помощи дизельного двигателя, которым оснащён мини-трактор. В качестве насоса можно использовать НШ-10. Масло, толкаемое насосом, попадает по гибким шлангам в гидрораспределитель.

Собрать этот сложный узел своими руками вряд ли получится, поэтому необходимо снять распределитель с любого поломанного трактора. Оптимальным вариантом будет использовать Р-80. Эти гидрораспределители устанавливаются на трактора МТЗ.

После распределителя масло поступает в гидроцилиндр, который и отвечает за подъём и опускание навесного оборудования. Готовая конструкция устанавливается на раму мини-трактора как можно ближе к ведущему мосту.

Можно дополнить конструкцию гидродвигателями, которые подсоединяются к колёсам. Такая схема имеет определённые преимущества и по сути является универсальной тормозной системой.

При поступлении масла в гидроцилиндр, его уровень в системе падает и колёса притормаживают. Если перевести рычаги управления гидравликой в нейтральное положение, происходит полная блокировка ведущих колёс.

Начало работ

Для того чтобы создать какое-либо приспособление, первоначально продумывают или заимствуют его схему. В зависимости от этого закупаются детали. Некоторые мастера создают самодельные гидрораспределители на минитракторы, что значительно сохраняет деньги.

Но не каждый сумеет собрать качественную и функционирующую конструкцию. В некоторых случаях лучше приобрести элемент в магазине или позаимствовать от другой сельскохозяйственной техники.

Последовательность выполнения работ будет такой:

  • создание схемы гидравлики;
  • закупка нужных деталей;
  • установка и подключение гидравлики;
  • калибровка деталей;
  • проверка функционирования гидравлики с трансмиссией.

Гидравлика на минитрактор из мотоблока включает в себя обязательно следующие составляющие:

  • гидробак с маслом;
  • двигатель;
  • гидронасос;
  • гидрораспределитель;
  • гидромоторы и поршни;
  • соединительные шланги.

В качестве дополнения устанавливают фильтры для гидравлики минитрактора, измерители давления и другие вспомогательные элементы. Это делается, чтобы уберечь насос и мотор от загрязнения мусором.

При составлении схемы учитывайте следующие данные:

  1. Гидронасос должен располагаться под баком, чтобы масло к нему поступало свободно (под действием силы тяжести). Это требуется, чтобы не возникало проблем при запуске.
  2. Чтобы механизм работал без перебоев и прослужил долгое время, требуется рассчитать востребованную мощность всех устройств в машине. Отталкиваясь от этих данных, закупается гидронасос. Если его мощности будет недостаточно, то устанавливают дополнительный, вспомогательный насос, который будет включаться отдельно при высокой нагрузке.
  3. Чтобы механизм функционировал долгое время, в него монтируют датчики измерения давления и фильтры для очистки масла.

Чтобы масло в системе выполняло свою функцию, оно должно постоянно находиться в движении. Это осуществляет гидронасос, который выполняет только функцию перегона объема жидкости по системе. Двигатель передает крутящий момент на насос и тем самым заставляет его перекачивать жидкость. Он подключается к распределителю.

В зависимости от положения рычага масло по одним трубкам возвращается обратно в бак либо по другим направляется на гидромотор или поршни. Гидравлика на минитрактор из мотоблока устанавливается довольно просто и, благодаря большой плотности масла, способна выполнять тяжелые тяговые действия.

В качестве двигателя для минитракторы можно использовать любой вариант: электрический, дизельный или бензиновый. Главное условие: он должен иметь достаточное количество оборотов, чтобы обеспечить функционирование гидронасоса.

Наиболее распространенным решением является дизельный четырехцилиндровый двигатель с водяным охлаждением. А для несложных действий, например покос или уборка травы, можно использовать мотоблок. Можно даже осуществить передвижение трактора с помощью гидронасоса.

Для мягкости управления ведущими колесами на руль также подключают гидравлику. Схема может быть создана самостоятельно. Но чтобы не забивать себе голову продумыванием нюансов, лучше позаимствовать уже готовый чертеж и внести туда желаемые коррективы.

Гидравлическая система тракторов отвечает за: торможение, функционирование поршней и рулевого механизма. Если используются гидромоторы, то еще и за передвижение.

Такой способ езды медленный, но позволяет осуществлять большие тяговые работы, за что так и ценится фермерами.

обзор самодельного гидравлического устройства — гидравлический съемник, трубогиб, замена сайлентблоков..


САМОДЕЛКИН ДРУГ

Мини-трактор с гидравликой

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном вашему вниманию материале, речь пойдет как вы поняли о конструировании и сборке мини-трактора с гидравлической системой. На сегодняшний день все более популярным становится строительство мини-тракторов своими руками, потому как Сельское хозяйство за последнее время претерпело ряд серьезных изменений, а именно перешло к индивидуальному ведению хозяйства. А для частного хозяйства и техника соответствующая требуется, которая была б небольших габаритов, обладала экономичностью и в то же время наделена хорошими силовыми характеристиками.

В основном на селе люди используют мотоблоки, а некоторые умельцы идут дальше и делают из них мини-трактора. Вот к примеру наш автор для ведения своего хозяйства собрал трактор с гидравликой, которая работает с навесным оборудованием. Как ему это удалось, смотрите далее.

Материалы

1) двигатель от мотоблока 2) колеса 3) насос НШ-10 4) уголок 5) проф труба квадратного сечения 6) сиденье 7) коробка и раздатка «ЛУАЗ»

Инструменты

1) сварочный аппарат 2) болгарка 3) дрель 4) набор гаечных ключей 5) молоток 6) плоскогубцы 7) рулетка 8) штангенциркуль

Процесс создания и сборки мини-трактора с гидравликой.

И так как было упомянуто выше, донором для трактора послужит старый автомобиль «ЛУАЗ» в простонародье его еще называют «ЛУНОХОД» с него автор снял: коробку, мосты, раздатку, проводку, сиденье. А остальное было отправлено в металлоприёмный пункт, а на вырученные деньги был куплен двигатель от мотоблока и 4 колеса. Так вот автор приготовил купленные колеса и двигатель. Затем автор приступил к изготовлению рамы трактора. Далее установил мосты и приступил к покраске.После того как рама готова, автор приступает к установке двигателя. Ставятся новенькие колеса. Сердцем гидравлической системы служит насос НШ-10 Так же автор придумал и сделал механизм включения и выключения насоса, запчасти были взяты с коробки мотоцикла «УРАЛ».Так же наибольшей наглядности работы гидравлической системы, автор приложил видеоматериал.

На этом все, надеемся материал понравился. Приглашаем Вас к нам в группу ВКонтакте.

Спасибо за внимание!

ПОНРАВИЛАСЬ САМОДЕЛКА, ПОДЕЛИСЬ С ДРУЗЬЯМИ!

Как принцип работы гидрораспределителя

Гидравлический распределитель используется для запуска, остановки и перенаправления потоков рабочей жидкости. Также с помощью данного механизма осуществляется регулировка расхода масла и давления в гидросистеме.

Принцип работы следующий:

  • Электромагнит постоянного тока, крепящийся к кожуху при включении воздействует на палец и через рычаг на толкатель, прижимая шариковый клапан к седлу;
  • В этом положении полость гидродвигателя, сообщенная с каналом распределителя, оказывается сообщённой со сливной магистралью и под действием внешнего усилия гидродвигатель начинает осуществлять движение, вытесняя жидкость на слив;
  • При отключении электромагнита шариковый клапан под действием пружины прижимается к седлу, в этом положении нагнетательная магистраль соединяется с полостью гидродвигателя, который осуществляет движение в противоположном направлении;
  • Полость гидродвигателя запирается с помощью обратного клапана в нагнетательной магистрали, удерживая подвижные массы машины в верхнем положении;
  • Усилие, действующее на шариковый клапан гидрораспределителя и усилие пружины, уравновешиваются усилием со стороны толкателя, благодаря подводу жидкости в полость толкателя, ограниченную уплотнениями;
  • Уравновешивание и соотношение рычага позволяет использовать электромагниты гидрораспределителя с небольшими усилиями.

Согласно упрощённой схеме (см. схема 1), гидравлическая жидкость поступает в распределитель через насос (Н) и направляется в цилиндр (Ц). В зависимости от стороны смещения запорно-регулирующего элемента (ЗРЭ), жидкость транспортируется в левую (1) или правую (2) полость цилиндра, в результате чего данный узел перемещается в разные стороны.

Схема 1.

На рисунке гидрораспределитель (Р) находится в нейтральном положении, поэтому в данном случае цилиндр статичен. Каждое устройство имеет свой предохранительный клапан, блокирующий работу узла при достижении допустимого предела давления. При активации КП жидкость направляется в гидравлический бак, минуя все компоненты.

Как подключается

Принцип подключения оборудования зависит от задач, технических характеристик и сферы применения. В целом последовательность следующая:

  1. Глушится перепускной клапан.
  2. С помощью перепускного клапана соединяются каналы управления.
  3. Открываются новые каналы по оси.

Подключение может быть осуществлено параллельным или последовательным методом. Отличаются они друг от друга особенностями заглушки клапана и соединения канала.

При подключении следует учитывать ряд факторов:

  • Соблюдать герметичность соединительной арматуры;
  • Заглушить все отверстия перед покраской устройства;
  • Отказаться от мойки высокого давления во избежание попадания воды в корпус;
  • Подключать распределитель с помощью монтажных отверстий;

Также перед соединением с гидросистемой следует демонтировать пластмассовые или резиновые пробки, использующиеся для заглушки отверстий в корпусе. Клапан может устанавливаться в любом положении.

Разновидности гидрораспределителей

По типу запорно-регулирующего элемента распределители бывают следующих типов:

  • Золотниковыми - ЗРЭ смещается по оси, применяются в гидросистемах, работающих под давлением до 32 МПа: на бульдозерах, экскаваторах и т. д.
  • Клапанными - потоки жидкостей перенаправляются при открытии и закрытии клапанов, выполненных в конусной, шариковой и других формах, способны выдержать давление более 80 МПа, герметичны, но обладают большим весом.
  • Крановыми - гидравлическая жидкость направляется при повороте пробки крана, имеющими невысокую пропускную способность (8-10 л/мин), поэтому их применяют в качестве вспомогательных в сочетании с клапанными или золотниковыми распределителями.

Компания «Гидроник» осуществляет ремонт гидрораспределителей любых типов. У нас можно получить рекомендации и консультации по поводу установки и эксплуатации компонентов гидравлической системы. Мы также можем помочь подобрать модель в соответствии с вашими требованиями и условиями использования.

Инновационный

ремонт гидравлики

все виды
работ

как сделать плавающую, схемы подключения на видео

Почти любой современный минитрактор оборудован гидравликой, но на рынке ещё можно встретить модели, в которых её нет. Тогда можно сделать подобную систему самому. Это расширяет возможности трактора и дает возможность использовать его в поле, и рядом с домом.

Гидравлика делается для того, чтобы машина могла функционировать с самодельной навеской.

Единственным значительным недостатком является необходимость затратить на ее сборное время.Хотя трудозатраты будут сполна компенсировать предыдущую эксплуатацию усовершенствованного трактора.

Достоинства трактора с гидравликой

Установка гидравлики, сделанной своими руками, на минитрактор придаст сельхозмашине много преимуществ:

  1. Легко управлять - трактор с гидроприводом может разворачиваться почти на одном месте, что даёт возможность повысить его эффективность при исполнении некоторых работ - вспахивать землю, скашивать траву.
  2. Можно подключить различные навесные устройства - сеялку, борону, косилку и прочие.
  3. Усовершенствованная система тормозов - гидравлика обеспечивает торможение с помощью понижения объёма подачи смазки. Если ручки, служащие для управления распределительной нагрузкой, установить в сельхозую позицию, колёсамашины полностью заблокированы. Данный метод предназначается для интенсивного торможения и может вместо стояночного тормоза.
  4. Гидропривод на тракторе имеет довольно большую прочность, за счёт чего может выдержать большую нагрузку без повышения давления на машину.
  5. Возможно подсоединять добавочные насадки. При создании схемы самому гидравлика может иметь отличную стандартную и ее можно дополнять иными устройствами (гидронасос, поршни, датчики и прочее).
  6. Улучшение управления трактором - при сборке и системеже гидравлики можно подгонку всех её компонентов «под себя». Это повысит точность управления машиной, работа на ней станет комфортнее и удобнее.

Как сделать гидравлику на минитрактор самому?

С чего начать?

Детали можно закупать отдельно.Баки, насосы, распределители, моторы и другие компоненты минитрактора заимствуются от других устройств.

Последовательность работ:

  1. Составление схемы гидравлики.
  2. Покупка необходимых деталей.
  3. Монтаж и подключение гидравлики.
  4. Калибровка элементов.
  5. Тестирование работы гидравлики с трансмиссией.

В качестве дополнительного механизма устанавливаются фильтры для гидравлики трактора, измерители давления и прочие вспомогательные компоненты, что возможность сберечь насос и мотор от грязи.

При создании схемы подключения гидравлической системы необходимо следующее:

  1. Гидронасос должен быть под резервуаром для обеспечения свободного поступления масла к нему. Это позволит избежать сложностей при пуске.
  2. Для обеспечения бесперебойной работы и долгой службы нужно просчитать требуемую мощность всех механизмов в сельхозмашине. Опираясь на эти показатели, покупается гидронасос. Если его мощность не хватит, устанавливается добавочный вспомогательный насос, включающийся при большой нагрузке.
  3. Чтобы система служила долго, в нее монтируются датчики давления и фильтры для очистки смазки.

Общие схемы гидравлики на минитрактор:

Перед сборкой гидравлики на самодельный трактор нужно подобрать и подробно изучить чертежи. По схеме необходимо показывать размеры и вид элементов, метод их установки.

Схема подключения гидравлики подробно на видео:

Для правильной работы гидравлики циркуляция смазочной жидкости в её трубах должна быть постоянной.Это регулируется насосом. При функционировании системы мотор передаёт производимый им крутящий момент на насосе, вынуждая производить перекачку масла. Исходя из позиции рычага смазка будет поступать назад в бак по одному трубкам или по и течь в сторону гидравлического мотора или поршней.

Важнейшей частью является двигатель, применяемый в тракторе. Раскрутка коленвала должна производиться до достаточно большой скорости для непрерывной работы насоса. Лучше использовать 4-цилиндровые дизели, функционирующие под контролем охладительной системы.

Создание эконом-варианта гидравлики на минитрактор на видео:

Закупка и сбор деталей

Гидравлика на трактор из мотоблока состоит из определенных компонентов:

  1. Гидробак со смазочной жидкостью.
  2. Мотор.
  3. Гидронасос.
  4. Гидравлический распределитель.
  5. Гидромоторы и поршни.
  6. Соединительные шланги.

Машина оборудуется гидравликой для облегчения передвижения и поддержки работы поршней.Для исключения вероятных сложностей при вспашке грунта необходимо применять гидродвигатели. Как только все компоненты для сборки будут закуплены, можно подключить гидравлику.

Порядок выполнения работ:

  1. Вначале требуется установить гидрораспределители. Для каждой группы поршней выделяется обособленный рычаг. Обычно достаточно 2–3 рычажков: один нужен для торможения, другой управляет силовой рамой, 3-й требуется для пуска гидромоторов. Для сельхозмашин с ковшами надо применять распределители с добавочными опциями.Цена их намного выше обычных устройств.
  2. Гидронасос подбирают с учётом некоторых параметров. Один из них - давление, требующееся для пуска гидромотора. Если оно будет чересчур малым, то запуск мотора невозможен. Другой - объём перекачиваемой смазочной жидкости. Чем больше масла гидронасос будет перекачивать в минуту времени, тем выше будет скорость гидромоторов и поршней.
  3. Затем к штатному мотору трактора подключается гидронасос, его трубки соединяются с гидрораспределителем.От него проводят масляные трубки к поршням и моторам, и баку гидравлики.
  4. Фильтрующий компонент устанавливается между насосом и гидравлическим баком.

Гидросистема обеспечивает удерживание плуга в фиксированном положении. Если он наткнётся на препятствие, то не сумеет его преодолеть, и тогда возникает вероятность поломки. И вот в этом случае понадобится гидрораспределитель с плавающим режимом.

Как сделать плавающую гидравлику на минитрактор, можно посмотреть на видео:

Когда гидравлика на трактор будет установлена, требуется проверить работу механизма.Если внутри системы не будет производиться достаточно большого давления, то необходимо удостовериться в герметичности шлангов и трубок. Далее уже можно тестировать гидравлику при езде на минитракторе.

Для расширения возможностей минитрактор можно установить КУН (ковш универсальный навесной), также сделанный своими руками, для использования при работе с кусковыми и сыпучими составами (щебень, зерно, песок, снег и т. Д.).

Сборка навесного оборудования делается по чертежам, характеристики подбираются индивидуально.Необходимо принимать в расчёт типы работ, которые минитрактор будет исполнять, специфику ходовой части и период службы.

КУН самым можно сделать из швеллера 140, являющегося прообразом заводского. Он подойдёт для создания стрелы, грабель, косы.

Самодельный кун с гидравликой на минитракторе на видео:

Для сварки прицепа или другого механизма погрузочного механизма возможно использовать другой тип металла.

Между собой элементы сваривают; длину стрелы, угол навеса выбирают исходя из теххарактеристик минитрактора.

Процедура сборки самодельной гидравлики на минитрактор не станет чем-то крайне сложным. Потребуется от конструктора только желание и упорство.

Гидравлика для минитрактора - изготовление, установка, устройство

Самодельная гидравлика - это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы - это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под подачей масла насоса по гибким трубкам протекает к распределителю. Для изготовления гидравлики насос на сельскохозяйственную машину можно использовать марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового с любого старого трактора.Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, колеса будут полностью заблокированы

Сборка гидравлики своими руками - в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора - далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку, скашивание и сбор травы, используя прицеп для минитрактора.Список этих процедур можно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

  • фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины предлагает дополнительные возможности механизма различными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
  • улучшение управления минитрактором - в процессе сборки и монтажа гидравлики, чтобы подогнать все ее элементы «под себя».Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.

Единственным существенным минусом станет необходимость потратить на сборку время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.

не допустить ошибок, ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

  • подготовка и изучение чертежей;
  • приобретение необходимых для сборки деталей;
  • монтаж и подключение гидравлической системы;
  • подгонка элементов;
  • испытание механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

  • гидравлический бак и масло;
  • гидравлический насос;
  • гидравлические моторы и поршни;
  • двигатель;
  • гидравлический распределитель;
  • соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть правила.

В их перечень входит:

  • гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
  • чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины.Учитывая данные, необходимо выбрать гидравлический насос. В случае его максимальной энергопотребления потребуется установить насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
  • для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для стабильной работы системы, масло непрерывно циркулировать по ее шлангам.За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом - направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до необходимого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системы жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельным или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная установка гидравлики на минитрактор - это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем вспашке почвы, используйте гидравлические моторами, которые увеличивают тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна работать с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй - за подъем и опускание силовой рамы, а третий - за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать исходя из его следующих параметров:

  • образуемое давление - оно необходимо для запуска моторов.Если этот параметр будет слишком низким, то двигатели просто не запустятся:
  • производительность - чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

  1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольших толщины;
  2. Трубки от насоса нужно направить к распределителям;
  3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
  4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу.Это обеспечит непрерывную круговую циркуляцию по все системе;
  5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.
После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться - в таком случае внутри системы не будет создаваться необходимого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команду водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раза в неделю, то элемент потребуется менять раз в 3 месяца.Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.

Схема гидравлики мтз 80: подключение, устройство

Гидравлическая система для обеспечения гидравлического привода навесной системы трактора, а также для обеспечения гидропривода выносных силовых гидравлических навесных и прицепных машин, работающих с трактором. Гидронавесная система универсально-пропашных тракторов МТЗ 80 (82) дополнительно укомплектована узлами, осуществляющими автоматическое регулирование обработки почвы и увеличения сцепного веса ведущих тракторов при работе почвообрабатывающими устройствами.

Гидроузлы МТЗ 80

Устройство гидравлики и функции узлов

Раздельно-агрегатная гидравлика МТЗ 80 выполнена по единой схеме, в её состав входит ряд однотипных или одинаковых узлов, поэтому унифицированной. Рабочее давление системы составляет 16 МПа. Максимальное давление 20 МПа ограничивается предохранительным клапаном, встроенным в распределителе системы. В ранних модификациях рабочее давление системы трактора 12 МПа, предохранительный клапан отрегулирован на показатель 16 МПа.

Схема гидравлики вид МТЗ 80
Схема гидравлики вид сверху МТЗ слева 80

Насос гидросистемы

Узел создаёт рабочее давление масла, тем самым работу узлов системы и силовых гидроузлов машин, работающих с трактором. Насос гидросистемы НШ 32А-3 или НШ 32М-3 шестерёнчатого типа правого вращения, с производительностью 32 куб.см за один оборот шестерён или 45 литров в минуту. Старые модели тракторов оборудовались насосами НШ 32-2 Гостевая 8753-71 с аналогичной производственной.

Насос НШ 32

Конструктивно насос размещён на корпусе гидробака ниже распределителя под полом кабины. Привод узла осуществляется от ведущего вала привода ВОМ через промежуточную шестерню 11 и установлен сверху на корпусе промежуточной части трансмиссии трактора рядом с кожухом сцепления. Привод активизируется механизмом включения через рукоятку управления 16 снабжённый фиксатором положений.

Привод насоса гидравлики на МТЗ 80

Гидрораспределитель

Распределитель гидравлики распределения и управления потоками масла под давлением.Узел разделяет общую магистраль высокого давления на три рабочих потока. Каждый поток управляется золотником и работает в четырёх режимах: «нейтральное», «подъём», «опускание», «плавающее». Один золотник подключён к силовому гидроцилиндру навески трактора, два других предназначения для привода выносных силовых органов прицепных и навесных устройств. Также в узел встроенный предохранительный клапан, пропускающий масло в сливную магистраль при аварийном увеличении давления в системе. На МТЗ 80 (82) ранних модификаций устанавливался узел марки Р75-33Р.На более новых машинах устанавливают узлы марки Р 80-3 / 4-222 / 111 с силовым регулятором или Р80-3 / 1-222 для использования трактора без регулятора.

распределитель мтз

Цилиндр навески

Гидроцилиндр - гидравлический силовой узел, выполняющий функцию подъёма и опускания задней навески. Узел установлен под кабиной трактора между топливными баками машины. МТЗ 82 (80) оснащён цилиндром двухстороннего действия марки Ц100Х200-3.

Работа цилиндра гидравлики

В пропашных тракторах гидроцилиндр взаимодействует с навеской через специальное устройство - «Позиционный регулятор», обеспечивающее автоматическое регулирование глубины хода почвообрабатывающих органов.Для повышения производительности агрегата МТЗ 80 (82) оборудуется гидравлическим догружателем сцепного веса ведущих колёс трактора - «ГСВ».

Гидроцилиндр 100х200-3 навески МТЗ 80 (82)

Гидробак с фильтром

Литая чугунная емкость размещена между кабиной и моторным отсеком машины, обеспечивает систему рабочей жидкостью, а также принимает масло сливных магистралей узлов, замыкающую цикл работы в системе . Дополнительно корпус имеет ряд монтажных резьбовых отверстий и является основанием для узлов гидравлики.

Бак оснащён фильтром для защиты от засорения. Очистка масла происходит при поступлении масла от сливной полости распределителя, проходя через фильтрующие элементы 16 , стянутые пружиной и заключенные в войлочный кожух. При засорении фильтра и затруднительном проходе жидкости возникает обратное давление, открывающий предохранительный клапан фильтра. В этом случае масло сливается в бак без очистки. Для контроля в тракторах раннего уровня исполнения ёмкость оборудована щупом 18 с отметками, в поздних модификациях МТЗ 80 (82) ёмкость имеет контрольное окно.Сапун 4 регулирует давление воздуха в баке при постоянном движении жидкости и оснащён фильтрующим элементом № 5 для очистки входящего воздуха. Заливная горловина размещена в верхней крышке бака и закрывается пробкой 2 . Объём заправки гидравлики МТЗ 80 (82) 21,5 литра. Для полного слива в нижней крышке бака установлена ​​резьбовая пробка 23 . В качестве рабочей жидкости используют моторное масло марок М-10Г2 или М-8Г2.

Бак гидравлики МТЗ 80

Арматура гидравлики

Все узлы соединены в системе гидравлическими трубопроводами.Арматура гидравлики обеспечивает подачу и отвод рабочей жидкости, а также сохранение рабочего давления в системе. Трубопроводы соединяются с узлами резьбовыми штуцерами и уплотняются резиновыми и биметаллическими прокладками. Металлическими трубопроводами с сечением 12 и 20 мм и толщиной стенки 1 и 1,5 мм соответственно соединены узлы гидравлики, жёстко закреплённые на тракторе. Большое сечение трубопроводов установлено на магистралях с постоянной циркуляцией. Трубки с малым сечением установлены на магистралях с периодическим проходом.Для подключения в систему узлов с движущимися частями использовать гибкие гидравлические рукава. Гибкие шланги выполнены из маслостойкой многослойной резины и армированы металлической сплетённой нитью.

Соединительная резьбовая муфта с запорным устройством

Для соединения гидравлических магистралей системы трактора с трубопроводами используемых машин выносные соединительные трубопроводы снабжены муфтами с запорными шаровыми клапанами. Муфты имеют конструкцию с резьбовым соединением или с разрывным шаровым замком.

Разрывная муфта с запорным

Обслуживание гидравлики

Обслуживание системы заключается в контроле уровня рабочей жидкости и проверки отсутствия течи во всех соединениях, а также своевременной очистки фильтрующих элементов фильтра гидробака.

Уровень масла должен положиться между отметками щупа « П » и « О ». При агрегатировании с оборудованием или машинами, имеющими конструкции гидравлические цилиндры одностороннего действия, уровень масла контролируют при опущенных цилиндрах.В противном случае при опускании цилиндров объём масла возрастёт и приведёт разгерметизации или разрыву бака излишним количеством жидкости.

Запрещается вход гидравлический насос при уровне жидкости в системе ниже отметки « П ».

Промывку фильтра осуществляется через каждые 500 рабочих часов. При введении нового трактора в эксплуатационный режим очистку фильтра производят после первых 60 часов работы. Демонтаж фильтра осуществляют осторожно, чтобы засорения не попали в гидробак.Фильтрующие элементы промываются бензином или дизельным топливом. Также при обслуживании промывают поролоновый фильтрующий элемент сапуна. В систему заливают чистое отстоявшееся масло без посторонних твёрдых включений, приводящих к засорению и быстрому износу гидроузлов. А также нужно исключить попадание в систему воды. Замерзание воды при низкой температуре забивает льдом фильтр системы, что приводит к разрыву крышки распределителя или фильтра.

Основной причиной неполадок в гидравлике трактора является засорение распределителя. Засорение является причиной сбоя работы перепускного клапана и перекрытие рабочих каналов узла. Общее состояние и производительность системы и гидроузлов проверяется диагностическим прибором КИ 5473М. При падении производительности насоса или пропускной способности распределителя больше чем на 5 литров в минуту узлы заменяют или отправляют в ремонт.

Гидравлика на минитрактор - изготовление своими руками, схема

Гидравлика для минитрактора - это незаменимый элемент сельхозмашины, основная функция которого в мощном агрегате работать с различными видами навесного оборудования.Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика расширит функционал минитрактора, и позволит его не только в поле, но и на придомовой территории.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они имеют преимущество:

  • легкость в управлении - сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей работать более эффективно при выполнении ряда работ - скашивании травы или вспашке почвы;
  • возможность агрегатирования разных навесных орудий - для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
  • улучшенная тормозная система - гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества потребляемого масла.Если рукоятки, управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ установки для экстренного торможения и местная установка вместо стояночного тормоза;
  • гидравлика на минитракторе достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров.Более того, сегодня такие сельхозмашины используются не только в аграрном секторе, но также и в строительстве и дорогах, лесозаготовительной промышленности, а также в складских помещениях.

Устройство гидравлики минитрактора - конструкция и принцип действия

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию агрегата двигателя, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу приспособления путем изменения глубоких колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло - основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

  • насос с приводом и механизм включения - этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;
  • резервуар для заливки масла - эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
  • фильтрующий элемент - требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
  • система трубопроводов - по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
  • гидравлический распределитель - играет роль элемента, направляющего масло к конечному рабочему звену. Функция Вторая распределителя - переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
  • гидравлический цилиндр - этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
  • гидравлический двигатель - данный механизм подключается к колесам минитрактора;
  • клапаны, запорные муфты, отводы, шланги и охладители - расходные материалы, которые чаще всего нуждаются в замене.

Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать - в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

  • двигатель;
  • резервуар для масла;
  • гидравлический насос;
  • распределитель;
  • соединительные трубки;
  • гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

  • гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
  • , чтобы гидравлика на самодельный минитрактор прослужила длительное время, рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос.При необходимости его можно добавить вспомогательным насосом, потребовать для включения при высоких нагрузках;
  • гидравлическое оборудование, оборудованное манометрами и электрическими элементами, довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находится рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемый в минитракторе. Коленчатый вал двигателя должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса. Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

  1. В первую очередь установить гидравлические распределители.Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения, второй - для управления силовой рамой, а третий - для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них намного выше обычных механизмов;
  2. Гидравлический насос нужно выбирать с учетом нескольких важных характеристик. Первая из них - это давление, которое необходимо для старта гидромотора. Если давление будет слишком низкое, то мотор не запуститься. Вторая важная характеристика - объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
  3. После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
  4. Фильтрующий элемент потребуется установить между гидробаком и насосом.Более детально о подключении элементов гидравлической системы расскажет видео.
Как только установка гидравлики на минитрактор будет завершена, проверить потребуется работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Как самостоятельно установить гидравлику на мини-трактор

Сделать такое приспособление, как гидравлика, на минитрактор своими руками - хорошее решение для экономии денег и получения большей производительности от устройства.Монтирование и создание новой системы не является чем-то особенно сложным, и для любителей выполнять что-то собственными руками это будет великолепным поводом пофантазировать и сделать свой вариант гидравлики.

Блок: 1/5 | Кол-во символов: 413
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Преимущества устройства

Первоначально рассмотрим, какие плюсы принесет созданное творение. Минитрактор своими руками создается не так уж и сложно, ведь все детали можно закупить отдельно, а баки, распределители, насосы, двигатели и прочие составляющие машины свободно заимствуются от других устройств.

Для фермеров самодельные тракторы не редкость, на этом нехитром агрегате можно выполнить множество полезных действий: вспашка земли, покос и сбор травы, перетаскивание больших грузов и многие другие другие действия. При такой большой выгоде с устройства на его покупку еще можно сэкономить.

Преимущества:

  1. Возможность добавить дополнительные насадки. При разработке самостоятельной схемы гидравлика на мотоблок может отличаться от типичной и дополненной другими устройствами (датчики, гидронасос, поршни и т.п.).
  2. Улучшенное управление. Во время создания точная регулировка деталей под человека. Это сделает работу на тракторе более приятной и комфортной.

Единственным недостатком является сокращение потребности во времени, которое придется затратить на создание и части конструкции.

Блок: 2/5 | Кол-во символов: 1089
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться сельскохозяйственной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Сердцем любой гидравлической системы является насосом. Это устройство обеспечивает движение жидкости по всей системе. Гидравлическая жидкость поступает в насос из масляного бака. Сам насос направляет действие при помощи дизельного двигателя, которым оснащён мини-трактор. В качестве насоса можно использовать НШ-10. Масло, толкаемое насосом, попадает по гибким шлангам в гидрораспределитель.

Собрать этот сложный узел своими руками вряд ли получится, поэтому необходимо снять распределитель с любого поломанного трактора. Оптимальным использованием будет использовать Р-80. Эти гидрораспределители устанавливаются на трактора МТЗ.

После распределителя масло поступает в гидроцилиндр, который и отвечает за подъём и опускание навесного оборудования. Готовая конструкция на раму мини-трактора как можно ближе к ведущему мосту.

Можно дополнить конструкцию гидродвигателями, которые подключаются к колёсам. Такая схема имеет определенные преимущества и по сути является универсальной тормозной системой.

При поступлении масла в гидроцилиндр, его уровень в системе падает и колёса притормаживают. Если перевести рычаги управления гидравликой в ​​нейтральное положение, происходит полная блокировка ведущих колёс.

Блок: 2/3 | Кол-во символов: 1527
Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html

Начало работ

Для того, чтобы создать какое-либо приспособление, использовать или заимствовать его схему.В зависимости от этого закупаются детали. Некоторые мастера самодельные гидрораспределители на минитракторы, что значительно поддерживает деньги.

Но не каждый сумеет собрать качественную и функционирующую конструкцию. В некоторых случаях лучше приобрести элемент в магазине или позаимствовать от другой сельскохозяйственной техники.

Последовательность выполнения работ будет такой:

  • создание схемы гидравлики;
  • закупка нужных деталей;
  • установка и подключение гидравлики;
  • калибровка деталей;
  • проверка функционирования гидравлики с трансмиссией.

Гидравлика на минитрактор из мотоблока включает в себя следующие составляющие:

  • гидробак с маслом;
  • двигатель;
  • гидронасос;
  • гидрораспределитель;
  • гидромоторы и поршни;
  • соединительные шланги.

В качестве дополнения устанавливают фильтры для гидравлики минитрактора, измерители давления и другие вспомогательные элементы. Это делается, чтобы уберечь насос и мотор от загрязнения мусором.

При составлении схемы учитывайте следующие данные:

  1. Гидронасос должен располагаться под баком, чтобы масло к нему поступало свободно (под силой тяжести). Это требуется, чтобы не получитьло проблем при запуске.
  2. Чтобы механизм работал без перебоев и прослужил долгое время, требуется рассчитать востребованную мощность всех устройств в машине. Отталкиваясь от этих данных, закупается гидронасос. Если его мощности будет недостаточно, то установить дополнительный вспомогательный насос, который будет включаться отдельно при высокой нагрузке.
  3. Чтобы механизм функционировал долгое время, в него монтируют датчики измерения давления и фильтры для очистки масла.

Чтобы масло в системе выполняло свою функцию, оно постоянно находиться в движении. Это выполняет гидронасос, который выполняет функцию перегона жидкости по системе. Двигатель передает крутящий момент на насос и тем самым заставляет его перекачивать жидкость. Он подключается к распределителю.

В зависимости от положения рычага масло по одним трубкам возвращается обратно в бак либо по другим направляется на гидромотор или поршни.Гидравлика на минитрактор из мотоблока устанавливается просто благодаря большой плотности масла, способна выполнять тяжелые тяговые действия.

В качестве двигателя для минитракторы можно использовать любой вариант: электрический, дизельный или бензиновый. Главное условие: он должен иметь достаточное количество оборотов, чтобы функционировать гидронасоса.

Наиболее распространенным решением является дизельный четырехцилиндровый двигатель с водяным охлаждением. А для несложных действий, например покос или уборка травы, можно использовать мотоблок. Можно даже осуществить передвижение трактора с помощью гидронасоса.

Для мягкости управления ведущими колесами на руль также подключают гидравлику. Схема может быть создана самостоятельно. Чтобы не забивать себе голову продумыванием нюансов, лучше позаимствовать уже готовый чертеж и внести туда желаемые коррективы.

Гидравлическая система тракторов отвечает за: торможение, функционирование поршней и рулевого механизма.Если используются гидромоторы, то еще и за передвижение.

Такой способ езды медленный, но позволяет осуществлять большие тяговые работы, за что так и ценится фермерами.

Блок: 3/5 | Кол-во символов: 3346
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

обзор самодельного гидравлического устройства - гидравлический съемник, трубогиб, замена сайлентблоков ..

Блок: 3/6 | Кол-во символов: 118
Источник: http: // увлечение.info / что-как-почему-4 / как-сделать-гидравлику-на-мотоблок-своими-руками.phtml

Дополнительная гидравлика на мини-трактор

. Если возможность дополнительной гидравликации установить с помощью дополнительной схемы мини-трактора, можно провести операцию по следующей:

  1. Своими руками изготовить дублирующую гидросистему, установить её на технику и соединить с помощью. Как сделать систему гидравлики, мы уже рассказывали.
  2. Заказать готовый комплект и соединить его с базовым.В комплект обычно входит насос, набор гибких шлангов, силовой цилиндр и гидрораспределитель. Масло в гидравлику поступает из бака уже установленного на мини-трактор.

Стоит отметить систему, что установить дополнительную гидравлическую несложно. Гораздо труднее соединить базовую и дополнительную гидравлическую систему между собой. Два гидрораспределителя соединяют между собой параллельный базовый клапан, который необходимо заглушить перепускной клапан.

Сделать это можно следующим образом.

Соединить два распределителя между собой можно через сливные отверстия. В этом случае масло будет идти по каналу и сливаться при помощи предохранительного клапана. Для этого необходимо заглушить перепускной клапан. Его снимают, рассверливают зауженное боковое отверстие, которое вставляют металлическую проволоку подходящего диаметра.

Проволока заклёпывается с двух сторон, после этого клапан вставляется на своё место. Можно заглушить и центральное отверстие перепускного клапана.Для этого в нем закручивают болт, на котором сглаживаю грани головки.

Затем снимается предохранительный клапан, из которого нужно вытащить всю начинку. При такой схеме соединения внутренности клапана не понадобятся. После удаления всего лишнего, пробка клапана устанавливается на свое место. Помните, что нельзя закручивать пробку до конца, она заблокирует отверстие слива.

Такая спаренная конструкция, обеспечит мини-трактору возможность работы с задней и передней навеской. Необходимо уточнить, что при одновременной работе двух навесок, может возникнуть конфликт между гидрораспределителями. Рекомендуется их поочерёдное использование.

Блок: 3/3 | Кол-во символов: 2014
Источник: http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html

Закупка и подключение деталей

Гидравлика на мотоблок устанавливается для осуществления работы поршней и передвижения. Чтобы при вспашке земли не возникло проблем, используйте гидравлические моторы, так как мотоблок имеет слабые тяговые показатели.После составления или доработки схемы трактор надо собрать, но для этого сначала требуется закупить составляющие.

Гидрораспределители продаются как по отдельности, так и уже в соединенном виде. Под каждую группу поршней выделяют отдельный рычаг. Некоторым вполне хватает 2-3 рычагов: один - на торможение, второй - для контроля силовой рамы (поднять, опустить), третий - для включения гидромоторов.

Для более продвинутых машин с ковшом, наподобие экскаватора, используют распределители с дополнительным функционалом.Их стоимость значительно отличается от типичных рычагов.

Гидронасос подбирают по таким характеристикам:

  1. Давление. Требуется для запуска гидродвигателя. Если его не будет хватать, то гидромотор просто не станет функционировать.
  2. Объем перекачки (литров в минуту). Влияет на скорость работы поршней и моторов.

После приобретения всех составляющих надо собрать трактор и подключить все детали. Сам этот процесс не является чем-то трудным.Двигатель подключается к гидронасосу, от которого идут трубки на распределитель. А от него - уже к оборудованию (поршням, моторам и т. П.) И гидробаку, который подключается к насосу. Важно, чтобы масло всегда передвигалось по системе. Фильтр устанавливают между насосом и баком.

После установки и подключения работают всей аппаратуры. Если что-то плохо функционирует, проверяют все соединения герметичны. После этого самодельный трактор можно опробовать во время поездки.

На этом этапе корректируется работа гидравлики руля и передвижения, если таковая имеется. Рулевая система не должна быть плавающая.

Блок: 4/5 | Кол-во символов: 1846
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

как сделать кузнечный прес. меня интересует как сделать своими руками кузнечный пресс если можно фото | Автор топика: Василий

Станислав

Константин молот или пресс? сложного мало в теории а так дорого выйдет лучше старье поищи и отремонтируй

Николай самому собрать проблемотично.слишком много состовляющих. гидростанция и вся гидроразводка + станина с большим цилиндром + электроразводка.
ну и конечно нужны знания тоже.)))

Алексей Гидравлический пресс своими руками? Это что то из области фантастики.

Блок: 4/6 | Кол-во символов: 506
Источник: http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Заключение

Процесс создания гидравлики минитрактора своими руками не является чем-то особенно сложным.

Единственное, что требуется от конструктора, - упорство и желание создать самодельный трактор с гидравликой.

Блок: 5/5 | Кол-во символов: 268
Источник: http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html

Видео - Как установить гидравлику на мотоблок (минитрактор)

Как установить гидравлику на мотоблок (минитрактор)… И себе хочется поставить, вроде бы все просто реализовано, но попробуй сделать… Ответить | Ответить с… Установка подоконников своими руками Посмотрели: 18.

Блок: 5/6 | Кол-во символов: 276
Источник: http://uvlechenie. info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Установка гидравлики на минитрактор из мотоблока своими руками

Минитрактор из мотоблока & Как установить гидравлику …… Ежедневные… Как сделать трактор из мотоблока своими руками чертежи. Показать…

Блок: 6/6 | Кол-во символов: 236
Источник: http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml

Кол-во блоков: 11 | Общее кол-во символов: 11639
Количество используемых доноров: 3
Информация по каждому донору:
  1. http://1sadteh.ru/komplekt/gidravlika-na-minitraktor-svoimi-rukami.html: использовано 5 блоков из 5, кол-во символов 6962 (60%)
  2. http://fermerznaet.com/selhoztehnika/traktor/mini/samostoyatelno-ustanovit-gidravliku.html: использовано 2 блока из 3, кол-во символов 3541 (30%)
  3. http://uvlechenie.info/chto-kak-pochemu-4/kak-sdelat-gidravliku-na-motoblok-svoimi-rukami.phtml: использовано 4 блока из 6, кол-во символов 1136 (10%)

Схема подключения гидравлики Soosan SCS 736 TOP

Описание

По вопросам приобретения запчастей Soosan, обращайтесь по телефону: +7 (495) 721-90-74 или оставляйте заявку на электронную почту: [email protected] ru

У нас всегда, в наличии и под заказ, имеется большой выбор запчастей для крана-манипулятора SOOSAN, в том числе и Схема подключения гидравлики Soosan SCS 736 TOP

Компания СПЕЦГИДРОСЕРВИС оказывает услуги по качественному и профессиональному ремонту грузоподъемной техники и гидравлического КМУ SOOSAN.

Наша компания специализируется на поставках, как оригинальных, так и качественно подобранных запчастей аналогов для крано-манипуляторных установок SOOSAN. Мы осуществляем гарантийный и выездной ремонт крано-манипуляторных установок (КМУ), погрузчиков, грейферов, захватов, мультилифтов, гидроманипуляторов (ГМУ), гидробортов, эвакуаторов, автовышек, ковшей и другого гидравлического оборудования.

Узнать о наличии «Схема подключения гидравлики Soosan SCS 736 TOP», способ оплаты и другие возможности доставки по России или государству, можно у наших менеджеров.

SOOSAN СХЕМА ПОДКЛЮЧЕНИЯ SCS 736
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2851017 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2 П18-1Б
2 2710310 АДАПТЕР 1 PF3 / 4 (В) xPF1 / 2
3 В15 113 НИППЕЛЬ ШЛАНГА 1 PF3 / 4 (0) x Ф20. 5
4 2710013 АДАПТЕР 1 PF3 / 4 (В) x PT1
5 2523362 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P70 x L2000
б 2551361 МАСЛЯНЫЙ ШЛАНГ 1 Д19 x P210 x Д1950
7 2702095 1
8 2600019 ШЛАНГ 500 мм D19 x P70
9 2555334 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P210 x L700
10 4510006 ЗАЖИМ ШЛАНГА 2 1 1/4
11 2701054 ПРОКЛАДКА 1 PT 1 x PT 1
12 2700009 НИППЕЛЬ 1 PT 1 x PT 1
13 21 TЕСТОВОЕ СОEДИНЕНИЕ 1 DKC20-G1 / 4-C
14 2523347 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P70 x L1250
15 2551042 МАСЛЯНЫЙ ШЛАНГ 1 D6 x P210 x L1000
16 2551344 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P210 x L1100
17 2858105 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 3 3/4 ″
18 2851023 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3 П24-1Б
19 2713109 АДАПТЕР СТОПОРА 2 PF3 / 4 (В) x PF3 / 4
20 2714922 НИППЕЛЬ ШЛАНГА М 1 ПТ Гх Ф20. 5
21 2551052 МАСЛЯНЫЙ ШЛАНГ 1 Д6 х Р210 х Д1500
22 2710610 АДАПТЕР 2 PF3 / 4 (В) x PF3 / 4
23 2551054 МАСЛЯНЫЙ ШЛАНГ 1 D6 x P210 x L1600
24 2304003 ШАРИК КЛАПАНА 1 PT1 1/2
25 2701056 ПРОКЛАДКА-90 1 PT1 1/2
26 2714930 НИППЕЛЬ ШЛАНГА М 1 ПТ1 1 / 2ХФ38
27 A73156 АДАПТЕР СТОПОРА 1
28
29
30 2710611 АДАПТЕР 1 PF3 / 4 (В) x PF1
31 2526334 МАСЛЯНЫЙ ШЛАНГ 1 D19xP70xL700
32 2715105 ПРОХОДНОЙ ТРОЙНИК 2
33
34 2713403 АДАПТЕР 1 PF (H / U) 3/4 "x PF (H) 3/4"
35 _
36
37 2710609 АДАПТЕР 1 PF (H) 3/4 ″ x PF (Q) 1/2 ″
38 2526339 МАСЛЯНЫЙ ШЛАНГ 1 D19xP70xL850
39 В13572 ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН 1
40 2858104 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 1 1/2 ″
41
42 2858106 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 1 1 ″
43 2740001 АДАПТЕР АРМАТУРЫ 1 PF (H / U) 3 / 4x PF3 / 4

Получите скидку до 20% на замену данной запчасти при схеме Схема подключения гидравлики Soosan SCS 736 TOP

. По телефону +7 (495) 721-90-74 или форме ниже:

Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайта, не является публичной офертой, определяемой позиции Статьи 437 Гражданского кодекса РФ.

Схема подключения гидравлики Soosan SCS 736 TOP

SOOSAN СХЕМА ПОДКЛЮЧЕНИЯ SCS 736
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2851017 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2 П18-1Б
2 2710310 АДАПТЕР 1 PF3 / 4 (В) xPF1 / 2
3 В15 113 НИППЕЛЬ ШЛАНГА 1 PF3 / 4 (0) x Ф20.5
4 2710013 АДАПТЕР 1 PF3 / 4 (В) x PT1
5 2523362 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P70 x L2000
б 2551361 МАСЛЯНЫЙ ШЛАНГ 1 Д19 x P210 x Д1950
7 2702095 1
8 2600019 ШЛАНГ 500 мм D19 x P70
9 2555334 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P210 x L700
10 4510006 ЗАЖИМ ШЛАНГА 2 1 1/4
11 2701054 ПРОКЛАДКА 1 PT 1 x PT 1
12 2700009 НИППЕЛЬ 1 PT 1 x PT 1
13 21 TЕСТОВОЕ СОEДИНЕНИЕ 1 DKC20-G1 / 4-C
14 2523347 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P70 x L1250
15 2551042 МАСЛЯНЫЙ ШЛАНГ 1 D6 x P210 x L1000
16 2551344 МАСЛЯНЫЙ ШЛАНГ 1 D19 x P210 x L1100
17 2858105 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 3 3/4 "
18 2851023 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 3 П24-1Б
19 2713109 АДАПТЕР СТОПОРА 2 PF3 / 4 (В) x PF3 / 4
20 2714922 НИППЕЛЬ ШЛАНГА М 1 ПТ Гх Ф20. 5
21 2551052 МАСЛЯНЫЙ ШЛАНГ 1 Д6 х Р210 х Д1500
22 2710610 АДАПТЕР 2 PF3 / 4 (В) x PF3 / 4
23 2551054 МАСЛЯНЫЙ ШЛАНГ 1 D6 x P210 x L1600
24 2304003 ШАРИК КЛАПАНА 1 PT1 1/2
25 2701056 ПРОКЛАДКА-90 1 PT1 1/2
26 2714930 НИППЕЛЬ ШЛАНГА М 1 ПТ1 1 / 2ХФ38
27 A73156 АДАПТЕР СТОПОРА 1
28
29
30 2710611 АДАПТЕР 1 PF3 / 4 (В) x PF1
31 2526334 МАСЛЯНЫЙ ШЛАНГ 1 D19xP70xL700
32 2715105 ПРОХОДНОЙ ТРОЙНИК 2
33
34 2713403 АДАПТЕР 1 PF (H / U) 3/4 дюйма x PF (H) 3/4 дюйма
35 _
36
37 2710609 АДАПТЕР 1 PF (H) 3/4 "x PF (Q) 1/2"
38 2526339 МАСЛЯНЫЙ ШЛАНГ 1 D19xP70xL850
39 В13572 ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН 1
40 2858104 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 1 1/2 "
41
42 2858106 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 1 1 "
43 2740001 АДАПТЕР АРМАТУРЫ 1 PF (H / U) 3 / 4x PF3 / 4
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
