Принцип устроиства гидравлического домкрата бутылочного типа и особенности его работы


Устройство и принцип действия аппарата

Гидравлический домкрат состоит из 3 составляющих:

  • Корпуса.
  • Поршня.
  • Рабочей жидкости.

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

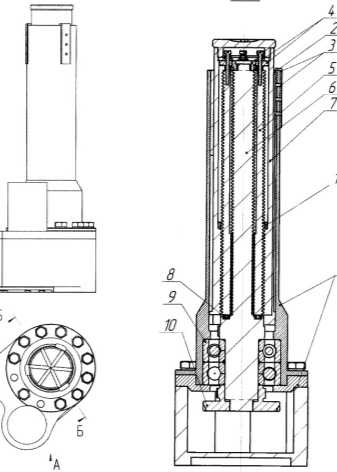

Устройство простого гидравлического домкрата

Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше. В этом случае потребуется выполнить ремонт.


По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические в том числе специальные и пневматические. Самыми распространёнными являются механические и гидравлические. Соответственно одноплунжерный — это обычный гидравлический домкрат с наличием одного поршня.

К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара.

Устройство гидравлического домкрата.

К преимуществу ромбовых домкратов можно отнести небольшие размеры приспособления, что позволяет с легкостью его транспортировать в собственном автомобиле. Нижний конец рейки лапа имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью.

Устроен он не сложно. Принцип работы конструкции подобного типа и подъем деталей базируются на изменении углов между несущими элементами. Ремонт домкрата.

Бутылочные изделия

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

  1. Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
  2. Рабочей камеры, которая имеет зеркальную поверхность.
  3. Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
  4. Специальный клапан, ограничивающих движение жидкости.
  5. Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

  1. Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
  2. Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
  3. Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
  4. Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

  1. Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
  2. Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
  3. Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
  4. Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
  5. Подъем осуществляется циклами, плавности у хода нет.
  6. Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
  7. Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Правила ремонта и подбор запчастей

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Замена и правила заливки масла

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Технологии прокачивания гидродомкрата

Начинать прокачивание гидравлического приспособления нужно с тщательной промывки всего механизма.

Промывка необходима, чтобы инструмент нормально функционировал, поскольку в процессе его использования в основание различных частей попадает грязь, которая нередко становится причиной серьезных поломок. Если не промывать подъемник на протяжении длительного периода времени, он может прийти в негодность.

После того как слита вся рабочая жидкость, емкость следует заполнить специальным промывочным маслом, в процессе чего исчезнут все существующие загрязнения. Как только устройство было очищено от грязи, промывочную специальную жидкость необходимо слить, а рабочим маслом заполнить весь резервуар. В процессе прокачки домкрата происходит переход рабочего масла из емкости для заливания в рабочий цилиндр (данный процесс длится 10-15 минут).

При выполнении вышеописанных манипуляций из рабочего цилиндра постепенно вытесняется весь воздух. В случае, если пузыри воздуха не были полностью вытеснены из резервуара, необходимо прибегнуть к повторному проведению прокачивания. Промывать приспособление и полностью заменять рабочую жидкость нужно с соблюдением всех предписаний и рекомендаций, которые указаны производителем в техническом паспорте.

Обратите внимание!

Та или иная конструкция гидравлического механизма предусматривает разный алгоритм замены рабочего масла. После того как все работы будут завершены, отверстие масляного резервуара и перепускной клапан нужно герметично закрыть.

Правила эксплуатации домкрата на 5 и 12 тонн.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Гидравлические домкраты

Гидравлические домкраты применяют для подъема конструкций и оборудования больших габаритных размеров и массы (до 500т). В качестве рабочей жидкости в них используют масло индустриальное. Эти домкраты бывают двух типов:

первый тип — резервуар с насосом и домкрат объединены в

единый агрегат;

Рис.31. Гидродомкрат:

резервуар с насосом и домкрат объединены в единый агрегат.

второй тип — домкрат состоит только из корпуса с поршнем, а

насос и резервуар для жидкости устанавливают

отдельно (при раздельной установке один насос

может обеспечить работу группы домкратов).

Рис.32. Гидродомкрат состоит только из корпуса с поршнем,

а насос и резервуар для жидкости устанавливают отдельно:

5 – гайка; 6 – винт; 7 – шток; 8 – ручной масляный насос.

Рис.33 Обеспечение насосом группы гидродомкратов

(при раздельной установке насоса и домкратов).

В обоих случаях груз поднимается выдвижением поршня. Для этого жидкость из резервуара насосом перекачивают в цилиндр. При опускании поршня, а вместе с ним и груза, наоборот, жидкость опускается в резервуар. Для этого изменяют положение вентиля, установленного на маслопроводе.

Достоинства:

– гидравлические домкраты имеют высокий КПД (0,75-0,8),

– малые габариты и массу,

– обеспечивают плавный подъем и спуск груза при весьма точной

его фиксации в необходимом положении.

– важная особенность гидравлики – несжимаемый рабочий мате-

риал, то есть жидкость; отсюда – плавность подъема и опуска-

ния, фиксация груза на необходимой высоте и точность тормо-

жения;

– могут работать в вертикальном и горизонтальном положении;

– обладают значительной, до 100 и более тонн, грузоподъемно-

стью при относительно малом усилии на плунжере насоса.

Недостатки проистекают из достоинств:

– относительно медлительны – один рабочий цикл насоса соответ-

ствует небольшой высоте подъема;

– сложность хранения и транспортировки. Вертикальный гидрав-

лический домкрат можно хранить и перевозить только в верти-

кальном положении иначе рабочая жидкость может покинуть от-

веденный ей объем и произвольно растечься по окружающей

действительности.

– ограниченная высота подъема груза.

Гидравлический домкрат состоит из:

– цилиндра;

– нагнетательного канала;

– спукного канала.

Подъём груза осуществляется при подаче в цилиндр домкрата жидкости под давлением, а спуск при выпускании этой жидкости через спускной канал. Регулируя степень открытия спускного крана, можно изменить скорость истечения жидкости и, следовательно, скорость опускания груза. В качестве жидкости в гидравлических домкратах применяют минеральное масло или воду, смешанную с глицерином. Рабочая жидкость подаётся в цилиндр домкрата при помощи насосов, имеющих ручной или машинный привод.

Как следует из названия, принцип действия таких домкратов использует жидкость, а точнее – принцип сообщающихся сосудов. В качестве рабочей жидкости обычно используют гидравлическое масло. Смотрим на схему:

Рис. 34. Принцип работы гидродомкрата.

а иллюстрации – типичная конструкция так называемого бутылочного гидравлического домкрата. Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх. Характерная и необходимая деталь такого домкрата – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре. Всасывающий расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера. Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция.

Рис.35. Схема гидравлического домкрата:

1 – цилиндр домкрата; 2 – нагнетательный клапан; 3 – цилиндр;

4 – поршень; 5 – рукоятка;6 – бак; 7 – клапан.

На рис. показан единый блок, состоящий из домкрата, поршневого насоса с ручным приводом и бака для масла. Качательное движение рукоятки

5 насоса вызывает возвратно-поступательное движение поршня 4 в цилиндре 3. При этом масло из бака 6 засасывается клапаном 7 и подаётся через нагнетательный клапан 2 в цилиндр 1 домкрата.

Существуют несколько видов гидравлических домкратов. Одна из конструкций телескопического домкрата приведена на рис.

Рис.36. Телескопический домкрат гидравлический:

1 – внутренний поршень; 2 – наружный поршень; 3 – цилиндр;

4 – ограничительная гайка; 5 – ограничительная втулка.

При подъёме домкратом груза Q кг требуется создать в цилиндре давление

p= кг/см2 (6)

где F – площадь поперечного сечения цилиндра,

см2.

Для создания этого давления в насосе к его поршню, имеющему площадь поперечного сечения f см2, следует приложить усилие

P= p·f =Q· = Q· кг (7)

Поскольку усилие к поршню насоса прикладывается через рукоятку, имеющую плечи l и r , рабочее усилие на рукоятке, потребное для подъёма груза,

(6)

где η – к.п.д. домкрата, равный 0,75÷0,80.

Выражение(6) показывает, что, подбирая малые соотношения , можно получить в гидравлическом домкрате большой выигрыш в силе. Это позволяет делать гидравлические домкраты большой грузоподъёмности при относительно небольших габарите и весе. В практике строительства наиболее распространёнными являются домкраты грузоподъёмностью

100÷200т при высоте подъёма 0,15÷0,20м и собственном весе 180÷330кг.

При подъёме крупных сооружений (пролёты мостов, доменные печи, сборные этажи зданий и т.п.) весом в сотни и даже тысячи тонн применяют несколько домкратов, соединённых в общую батарею с питанием жидкостью от одной насосной установки. Запорная и регулирующая арматура, установленная на каждом домкрате батареи, позволяет отключить любой домкрат и регулировать скорость его опускания и подъёма.

В этих случаях потребная высота подъёма конструкции значительно превышает высоту подъёма домкрата. Поэтому для подъёма конструкций на большую высоту применяют гидравлические домкраты непрерывного подъёма, устройство которых позволяет осуществлять ступенчатый подъём конструкции на заданную отметку.

Батареи домкратов непрерывного подъёма являются основным средством механизации строительства зданий методом подъёма сборных этажей.

Сущность этого метода заключается (рис.а) в том, что по периметру возводимого здания устанавливаются несущие колонны 1, а на полу первого этажа бетонируются сплошные плиты перекрытий 5 в количестве, равном

Рис. 37. Механизация подъёма сборных этажей здания

гидравлическими домкратами:

а схема установки основного оборудования подъёма; б – принципиальная

схема гидравлического домкрата непрерывного подъёма.

этажности здания. Затем гидравлическими домкратами 2, установленными на вершинах колонн, плиты со смонтированной на них кровлей или этажом последовательно поднимаются на свои проектные отметки и закрепляются на колоннах.

Рабочая жидкость (масло) в гидравлические домкраты 2 поступает от насосной станции 6 через маслопроводы 3, а управление работой домкратов осуществляется с пульта 4, который поднимается с первой плитой перекрытия и в дальнейшем находится наверху.

Гидравлический домкрат непрерывного подъёма (рис.б) состоит из цилиндра 15, укреплённого на нижней траверсе 9, и плунжера 14, жёстко связанного с верхней траверсой 11. Нижняя траверса через стакан 18 крепится на верхней части колонны 19 и всё время остаётся неподвижной.

Поднимаемая плита перекрытия 7 соединяется с траверсами домкрата при помощи тяг 8 с резьбой и двух пар следящих гаек 10 и 12. Каждая пара гаек связана зубчатой передачей 16 и может вращаться гидравлическими двигателями 17, развивающими определённую величину крутящего момента.

В начале подъёма нагрузки от плиты воспринимается верхними гайками и они перемещаются вверх вместе с плунжером, траверсой и тягами, не вращаясь, т.к. крутящий момент гидродвигателя оказывается недостаточным для преодоления сил сопротивлений, возникающих в резьбе. В этот момент гайки нижней траверсы разгружены и вращаются своим гидродвигателем, пропуская через себя идущие вверх грузовые тяги.

В конце хода плунжера начинается выпуск жидкости из цилиндра и плунжер под воздействием сжатой пружины 13 возвращается в исходное положение. При этом нагрузка от плиты воспринимается гайками нижней траверсы и они не вращаются, а разгруженные верхние гайки начинают вращаться гидродвигателем, следуя по резьбе тяг вниз вместе с траверсой и плунжером.

Такое автоматически регулируемое вращение гаек позволяет осуществлять непрерывный ступенчатый подъём плит с этажами до места их установки.

Во многих случаях монтажа строительных конструкций применяют гидравлические домкраты непрерывного подъёма, у которых груз поднимается цилиндром, а поршень опирается на основание. Такие домкраты, кроме цилиндра 1 и поршня 2, имеют возвратные пружины 3, сжимающиеся при подъёме цилиндра и затем подтягивающие поршень в цилиндр после выпуска из него жидкости.

Цикл работы состоит из следующих операций:

I – цилиндр домкрата в нижнем положении;

II – цилиндр поднимается с грузом в верхнее положение, возвратные

пружины сжимаются;

III – под лапы цилиндра подводятся опорные брусья;

IV – открывается спускной клапан, и поршень под действием возврат-

ных пружин подтягивается в цилиндр;

V – под основание поршня подкладываются опорные брусья;

VI – включается насос, и цилиндр поднимает груз ещё на один ход дом-

крата.

В дальнейшем цикл может повторяться.

I II III IV V VI

Рис.38. Цикл работы домкрата непрерывного действия:

1-6 – последовательные положения домкрата.

Гидравлические домкраты непрерывного действия (их часто называют также домкратами типа «Перпетуум») при подъёме груза на высоту, превышающую величину хода их рабочего органа, перестановки не требуют. У них груз поднимается цилиндром 1, а поршень 2 остаётся неподвижным. Снизу цилиндр открыт и опирается на четыре опорные лапы 4, сверху он закрыт и на него опирается шайба 11 с нижней сферически выпуклой поверхностью.

Рис.39. Гидравлический домкрат непрерывного действия:

1 – цилиндр; 2 – поршень; 3 – отверстие для ввода рабочей жидкости;

4 – опорная лапа; 5 – уплотняющие манжеты; 6 – опорное кольцо;

7 – пружина; 8 – направляющий стержень; 9 – шайба; 10 – гайка;

11 – шайба под груз.

Поршень домкрата представляет собой стакан, помещённый внутрь цилиндра дном вверх и снабжённый внизу опорным кольцом 6. В каждой опорной лапе цилиндра имеется сквозное отверстие, через которое проходит прикрепленный к опорному кольцу направляющий стержень 8. На каждый стержень надета спиральная пружина 7, которая упирается внизу в опорную лапу, а вверху в шайбу 9, удерживаемую гайкой 10.

Рабочая жидкость поступает в полость цилиндра через отверстие 3. Чтобы предотвратить просачивание рабочей жидкости из полости цилиндра, в кольцевых пазах, имеющихся в его стенке, установлены две уплотняющие манжеты 5.

Гидравлические домкраты могут работать в вертикальном и горизонтальном положении, а развиваемое ими усилие легко контролируется по манометру. Поэтому гидравлические домкраты широко применяются не только для подъёма больших грузов при монтаже конструкции и оборудования, но и

Рис. 40. Использование гидродомкрата для натяжения арматуры.

для натяжения арматуры в предварительно напряжённых ж/б конструкциях. Домкраты для натяжения арматуры конструктивно отличаются от домкратов, описанных выше, но принцип их работы остаётся прежним.

Подкатным – такой домкрат назван потому, что представляет собой тележку на колесах и способен катится по ровной поверхности. При подъеме рычага и подхвата, домкрат смещается или “подкатывается” под груз, в нашем случае – под автомобиль. Отсюда и название. В движение такой домкрат приводится тем же качанием рычага, что и бутылочный, опускается так же – поворотом клапанного винта. Если присмотреться к рукоятке на иллюстрации, можно увидеть перегородку в торце трубки. При необходимости опустить автомобиль или другой груз вниз, трубчатую рукоятку насаживают на клапанный винт, а перегородка входит в паз этого винта – что-то вроде отвертки наоборот. Вращая вокруг своей оси рукоятку, пользователь соответственно вращает и винт, сбрасывая давление в рабочем цилиндре и опуская груз на необходимую высоту.

Рис.41. Гидравлический подкатный домкрат 10т

(для грузовых автомобилей).

Чаще всего подкатные домкраты можно встретить на станциях шиномонтажа – они идеально подходят для подъема одной стороны автомобиля, достаточно быстры в работе и установке. Недостатки у такой конструкции проистекают из самого названия – для работы подкатному домкрату необходима ровная твердая поверхность, асфальт или бетон. Кроме этого – значительный размер и масса, возить такой агрегат в автомобиле не очень удобно. Так что самое им место – шиномонтаж и СТО.

Домкрат подкатной обычно незаменим в таких случаях, когда нужно быстро поднять машину – в автосервисе либо гараже. Посредством колес под корпусом домкрата и ручки большой длины можно быстро и легко поместить домкрат под кузов автомобиля. Данное свойство домкратов подкатных широко используется при выполнении работ, связанных с частым подъемом машин, к примеру, для шиномонтажа.

Для шиномонтажных сервисов либо ремонтной зоны подходят профессиональные домкраты подкатные с мощной большой базой. Грузоподъемность домкратов подкатных достигает 50т. Но нужно учитывать, что чем выше мощность домкрата, тем больше и масса домкрата. Так вес самых мощных домкратов подкатных составляет 200кг.

Есть еще один тип подкатных домкратов – трансмиссионный.

Рис.42. Домкрат трансмиссионный.

Подхват такого домкрата оснащен специальной поворотной рамой. Тут во всей красе показывает себя точность и плавность хода гидравлических домкратов. Монтируемая либо демонтируемая коробка передач автомобиля может быть точно зафиксирована в вертикальной и в горизонтальной плоскости в необходимом положении.

Таблица 3

Air Hydraulic Bottle Bottle Gack 20 TON Руководство 44092LB Over Duty Auto Truck RV Repair Lift Tools

Представленные предметы.
Вы можете как

QJD20TyyGSBE00001V0

Часто покупаются вместе
, которые купили этот предмет также купил

Описание и ответы. Рецензии

555

Пневмогидравлический баллонный домкрат грузоподъемностью 20 тонн

Ручной и пневматический, низкопрофильный

  • Пневматический и гидравлический домкрат VEVOR легко справляется с подъемными работами до 20 тонн. Это идеальный выбор для ремонта автомобилей, большегрузных автомобилей, движущихся машин и тяжелого оборудования, а также для различных работ по техническому обслуживанию. Важный инструмент со многими приложениями. Не стесняйтесь получить один сейчас!

  • Гидравлический гнездо гидравлического бутылки

  • 6-5/8 “Диапазон подъема

  • Двойные операции, способствующие трудоем. Прочное оборудование и инструменты, меньше платите

    ВЕВОР – ведущий бренд, специализирующийся на оборудовании и инструментах.Вместе с тысячами мотивированных сотрудников компания ВЕВОР стремится предоставить нашим клиентам надежное оборудование и инструменты по невероятно низким ценам. Сегодня ВЕВОР занимает рынках более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Premium Tough Quality
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневный бесплатный возврат
    • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

    Tough, специализирующееся на оборудовании и инструментах VOR 9000, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Премиальное качество
    • Невероятно низкие цены
    • Fast & Secure Delivery
    • 30-дневные бесплатные доходности
    • 24/7. Максимальное давление: 200 фунтов на квадратный дюйм. Диапазон высоты: 10-1/4 “(26 см) – 20” (51 см). Это мощный домкрат для ремонта автомобилей и аварийных ситуаций.

      Прочный стержень и компактная пружина

      Гибкий стержень, регулируемая высота 8 см. Двойные пружины можно успешно сбросить после использования.

      Рукоятка для сращивания

      Две рукоятки могут быть соединены друг с другом, что упрощает использование и хранение. Приставьте ручку к втулке и накачайте домкрат на нужную вам высоту.

      Пневматический привод

      Требуется всего несколько шагов. Просто поверните обратный масляный клапан по часовой стрелке, подсоедините штуцер воздушной трубы к воздушному компрессору, нажмите переключатель клапана, после чего домкрат поднимется.

      Прочная и устойчивая конструкция

      Гидравлический домкрат изготовлен из стали Q235. Он обеспечивает надежную и прочную грузоподъемность. Толстое и широкое основание обеспечивает устойчивую опору и легко справляется с большими нагрузками.

      Широкое применение

      Гидравлические домкраты являются важным инструментом, используемым в строительстве и домашнем хозяйстве. Идеально подходит для подъема легковых и грузовых автомобилей, внедорожников, внедорожников, промышленного оборудования и т. д.

      Технические характеристики

      • Цвет: синий

      • Материал: сталь Q235

      • Минимальная высота: 12-1/4″

      • Максимальная высота: 20 дюймов (51 см)

      • Высота подъема: 6-5/8 дюймов (17 см)

      • Регулировка высоты: 3-1/8 дюйма (8 см)

      • Нагрузка емкость: 20 тонн (44092LB)

      • Рабочее давление: 120-200PSI

      • 4 Foot Air Hose с 1/4 дюймом на 19NPT

      Содержание пакета

    • 9007

      9120

    4

    7

    40004120

4

  • 9007

    9120

    4

    7

    40004

  • 4

    7

    40004920202 Домкрат для бутылок

  • 1 x Руководство пользователя

  • Прочное оборудование и инструменты, платите меньше

    VEVOR — ведущий бренд, специализирующийся на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Premium Tough Quality
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневный бесплатный возврат
    • Внимательное обслуживание 24 часа в сутки 7 дней в неделю

    Tough, специализирующееся на оборудовании и инструментах VOR 9000, Pay Less в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

    Почему выбирают ВЕВОР?

    • Премиум жесткий качество
    • Невероятно низкие цены
    • Быстрая и безопасная доставка
    • 30-дневные бесплатные доходности
    • 24/7 Владетельный сервис

    20 Тонн воздушный гидравл бутылок

    Manual & Pneumatic & Low-Profile

    • Пневматический и гидравлический домкрат VEVOR легко справляется с подъемными работами до 20 тонн. Это идеальный выбор для ремонта автомобилей, большегрузных автомобилей, движущихся машин и тяжелого оборудования, а также для различных работ по техническому обслуживанию. Важный инструмент со многими приложениями. Не стесняйтесь получить один сейчас!
    • Пневмогидравлический цилиндрический домкрат
    • Диапазон подъема 6-5/8″
    • Экономия труда в двух операциях
    • Выдвижные пружины и стержень
    • Стальная конструкция для тяжелых условий эксплуатации

    Высокая производительность 40 тонн/фунтов

    Грузоподъемность: 40004 900 . Максимальное давление: 200 фунтов/кв. является гибким, а регулируемая высота составляет 3-1/8 дюйма (8 см). Двойные пружины можно успешно сбросить после использования.

    Рукоятка для сращивания

    Две рукоятки могут быть соединены друг с другом, что упрощает использование и хранение. Приставьте ручку к втулке и накачайте домкрат на нужную вам высоту.

    Пневматический привод

    Требуется всего несколько шагов. Просто поверните обратный масляный клапан по часовой стрелке, подсоедините штуцер воздушной трубы к воздушному компрессору, нажмите переключатель клапана, после чего домкрат поднимется.

    Прочная и устойчивая конструкция

    Гидравлический домкрат изготовлен из стали Q235. Он обеспечивает надежную и прочную грузоподъемность. Толстое и широкое основание обеспечивает устойчивую опору и легко справляется с большими нагрузками.

    Широкое применение

    Гидравлические домкраты являются важным инструментом, используемым в строительстве и домашнем хозяйстве. Идеально подходит для подъема легковых автомобилей, грузовиков, жилых автофургонов, внедорожников, промышленного оборудования и т. д.

    Содержимое упаковки

    • 1 x Домкрат для бутылок
    • 1 x Руководство пользователя

    Технические характеристики

    • Цвет: Синий
    • Минимальная высота: 10-1/4″ (26 см)
    • Максимальная высота: 20″ (51 см)
    • Высота подъема: 6-5/8″ (17 см)
    • Регулировка высоты: 3-1/8″ (8 см)
    • Грузоподъемность: 20 тонн (44092 фунта)
    • Рабочее давление: 120-200 фунтов/кв. Color
      Blue
      Material
      Q235 Steel
      Minimum Height
      10-1/4″(26cm)
      Maximum Height
      20″(51cm)
      Lifting Height
      6-5/8″ (17 см)
      Adjust Height
      3-1/8″(8cm)
      Load Capacity
      20 Ton(44092lb)
      Working Pressure
      120-200PSI
      4 Foot Air Hose С входом 1/4 дюйма по 19NPT

      Вопросы и ответы

      1 Вопросы

      Задайте вопрос

      Вопросы

      Кто-нибудь знает высоту бутылки в дюймах?

      Ответить

      Посмотреть больше Это 7,80 дюйма.

      Вевор

      (0) (0)

      Отзывы клиентов

      • Цена 4.8

      • Качественный 4.6

      • Функции 4,6

      • Легко использовать 4. 6

      30 отзывов

      Tim

      Грузоподъемность: 20 т Цвет: синий

      20-тонный пневматический домкрат

      9 мой магазин используется для обновления

      68 пневматический домкрат

      9. Товар пришел с поврежденной при транспортировке ручкой. Поскольку я собирался прикрепить ножную педаль для управления, это не было проблемой. Заметил, что уровень жидкости низкий. Я слил все это и купил масло для гидравлического домкрата STP. Расход меньше литра. Потребовалось несколько попыток сделать рейз, прежде чем домкрат сдвинулся с места. После того, как весь воздух был выпущен, я довел уровень жидкости до нормы, и теперь он работает как шарм. Портовые перевозки в два раза дороже для того же типа предметов.

      См. Подробнее, см. Меньше

      0

      SGF

      Нагрузка емкость: 20T Цвет: Blue

      As Adcaled

      As Adcaled

      9

      . Рад, что сделал, так как уровень был низким. Обратите внимание, что, как и ожидалось, вы должны использовать масло гидравлического домкрата. Мне нравится, что у домкрата есть пружинное втягивание. Было бы жалко сжимать поршень вручную на таком тяжелом домкрате.

      Показать больше Показать меньше

      0

      Алешия Фрейли

      Грузоподъемность: 20 т Цвет: Синий

      90604 903 Отлично!

      Нет проблем хороший продукт

      См. Подробнее, см. Меньше

      0

      Dalton

      Смень Неоттатываем: 20T Цвет: Blue

      9000 19.

      Отличное предложение по отличному домкрату, который мне давно нужен. Упаковка была очень плохой, но, насколько я вижу, домкрат не пострадал.

      Смотреть больше Смотреть меньше

      0

      Francesco l.

      Load Capacity: 20T Color: Blue

      Great price

      Works great can’t beat it for the money

      See more See less

      0

      Просмотреть все отзывы клиентов

      Люди, которые просматривали этот товар, также просматривали

      Нарисуйте простую схему гидравлического домкрата и объясните, как он работает.

      ..

      Перейти к

      • Упражнение 4А
      • Упражнение 4Б
      • Глава 1 – Измерения и эксперименты
      • Глава 2. Движение в одном измерении
      • Глава 3 Законы движения
      • Глава 4 Давление в жидкостях и атмосферное давление
      • Глава 5. Аптраст в жидкости. Принцип Архимеда и плавучесть.
      • Глава 6 Тепло и энергия
      • Глава 7 Отражение света
      • Глава 8 Распространение звуковых волн
      • Глава 9 Текущее электричество
      • Глава 10 Магнетизм

      Главная > Селина Солюшнс Класс 9Физика > Глава 4 – Глава 4 Давление в жидкостях и атмосферное давление > Упражнение 4А > Вопрос 31

      Вопрос 31 Упражнение 4A

      Нарисуйте простую схему гидравлического домкрата и объясните его работу.

      Ответ:

      При нажатии на рукоятку H рычага с приложением усилия клапан V открывается из-за увеличения давления в цилиндре P. Жидкость вытекает из цилиндра P в цилиндр Q. В результате , поршень B поднимается вверх и поднимает автомобиль, стоящий на платформе. Когда машина достигает желаемой высоты, рукоятка H рычага больше не нажимается. Клапан V закрывается (поскольку давление с обеих сторон клапана становится одинаковым), так что жидкость не может вытекать из цилиндр Q к цилиндру P.

      Связанные вопросы

      Дайте определение термину тяга. Укажите его единицу СИ.

      Что понимается под давлением? Укажите его единицу СИ.

      а) Какая физическая величина измеряется в бруске? (b) Как единица бар связана с единицей СИ p…

      Определить один паскаль (Па) как единицу давления в системе СИ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
