§83. Асинхронный расщепитель фаз | Электротехника

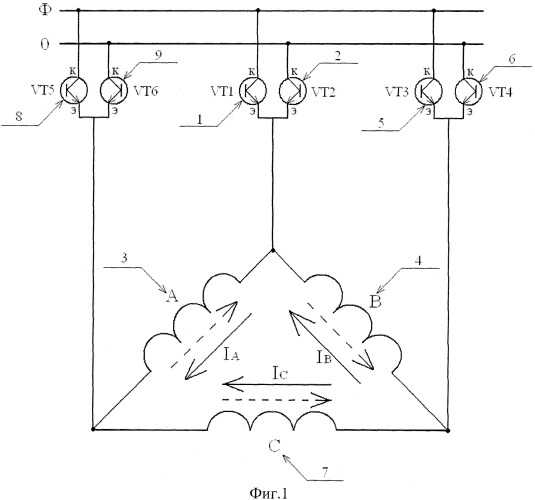

На э. п. с. переменного тока преобразование однофазного тока в трехфазный для питания асинхронных двигателей привода вспомогательных машин осуществляют с помощью асинхронных расщепителей фаз. Асинхронный расщепитель фаз представляет собой асинхронную машину с трехфазной обмоткой статора и короткозамкнутым ротором.

Принцип действия. В расщепителе фаз преобразование однофазного тока в трехфазный производится посредством вращающегося магнитного поля. Это поле индуцирует в обмотке статора э.д.с, сдвинутые относительно друг друга по фазе на определенные углы, равные углам между осями соответствующих катушек. В расщепителе фаз обмотка статора выполнена в виде несимметричной «звезды» (рис. 276, а). Две фазы ее С1—0 и С2—01 образуют так называемую двигательную обмотку 2. Третья фаза С3—С4 называется генераторной обмоткой 3. Ее используют также для пуска расщепителя фаз. Обмотка ротора 1 выполнена в виде беличьей клетки.

Двигательную обмотку подключают к источнику однофазного тока, т. е. к вторичной обмотке тягового трансформатора. Она служит также для приведения во вращение расщепителя фаз. Генераторная обмотка 3 сдвинута относительно частей С1—0 и С2—01 двигательной обмотки приблизительно на угол 120°. Ее присоединяют к двигательной обмотке 2 в точке О1, которая выбирается так, чтобы обеспечить наилучшую симметрию линейных напряжений U_л при номинальной нагрузке. Из этого исходят также при выборе числа витков обмоток (генераторная обмотка имеет несколько большее число витков, чем каждая из двух частей двигательной обмотки).

Однофазная двигательная обмотка 2 расщепителя фаз создает пульсирующее магнитное поле, которое, как было показано в § 82, можно представить в виде двух вращающихся в разных направлениях полей, создающих электромагнитные моменты М_пр и М_обр (см. рис. 270,б). По этой причине расщепитель фаз не имеет начального пускового момента.

Для пуска расщепителя используют в качестве вспомогательной фазы генераторную обмотку СЗ—С4, подключаемую к одному из проводов однофазной сети (см. рис. 276, а). В этом случае в машине образуется система из трех фаз, сдвинутых относительно друг друга в пространстве приблизительно на 120°, т. е. так же, как и в трехфазном асинхронном электродвигателе. Для создания

Рис. 276. Схема включения обмоток расщепителя фаз (а) и диаграмма векторов напряжений, индуцируемых в этих обмотках (б)

необходимого сдвига по фазе тока в обмотке СЗ—С4 относительно токов в двух других фазах в цепь генераторной обмотки включают при пуске пусковой резистор 4. В дальнейшем после разгона ротора этот резистор отключается от сети контактом 5. Емкость 6 служит для устранения несимметрии напряжений, возникающих при изменении нагрузки расщепителя фаз. Эту емкость распределяют в виде отдельных конденсаторов по различным двигателям так, чтобы при отключении какого-либо двигателя отключалась и соответствующая часть конденсаторов. При этом автоматически изменяется и общая емкость 6, подключенная к расщепителю фаз.

При вращении ротора обратное поле резко уменьшается, поэтому можно считать, что в машине практически действует лишь прямое поле. Это поле индуцирует в генераторной обмотке э. д. с, которая сдвинута приблизительно на 120° относительно э. д. с, индуцируемых в двух частях двигателей обмотки. В результате образуется трехфазная система линейных напряжений U_л (рис. 276,б), которые подаются на асинхронные двигатели привода вспомогательных машин. При симметричной нагрузке от генераторной обмотки СЗ—С4 расщепителя подается только 1/3 мощности потребителей. Остальные 2/3 необходимой мощности поступают непосредственно от однофазной сети.

Конструктивное выполнение.

Расщепители фаз имеют конструкцию, подобную обычному асинхронному двигателю с короткозамкнутым ротором. Для эффективного ослабления обратного поля беличья клетка ротора выполняется из меди и имеет минимальное активное сопротивление. Чтобы снизить падения напряжения в обмотках статора и уменьшить таким путем несимметрию трехфазных напряжений при изменении нагрузки и напряжения питающей сети, двигательная и генераторная обмотки должны иметь малое реактивное сопротивление. Для этого их выполняют с небольшим числом витков и уменьшенными потоками рассеяния. Это обеспечивают рациональным выбором конфигурации пазов и увеличением воздушного зазора между ротором и статором.

РАСЩЕПИТЕЛЬ ФАЗ — Студопедия

Поделись

Вопросы для самопроверки

1. Какими основными положениями определяется роль эффективного управления денежными потоками предприятия?

2. Раскройте содержание денежных потоков по операционной, инвестиционной и финансовой деятельности предприятия.

3. Что представляют собой модели Баумоля — Тобина и Миллера — Орра?

4. В чем различие и сходство прямого и косвенного методов расчета чистого денежного потока предприятия?

5. Перечислите основные виды платежного календаря на предприятии.

Для работы асинхронного двигателя нужно иметь трехфазный переменный ток, в то время как в контактную сеть подводится энергия однофазного переменного тока. Поэтому на электровозе однофазный переменный ток необходимо преобразовать в трехфазный, для чего используют специальную электрическую машину — асинхронный расщепитель фаз (рис. 78).

Рис. 78 Схема, поясняющая устройство расщепителя фаз

Так же как и трехфазный асинхронный двигатель, расщепитель фаз состоит из статора и ротора, выполненного в виде «беличьей клетки». В пазы статора укладывают три обмотки (три фазы), соединенные в «звезду». Две фазы а и b, расположенные под углом 120°, образуют двигательную обмотку, а фаза с — генераторную. Двигательную обмотку соединяют со вспомогательной обмоткой трансформатора (однофазная цепь).

Однофазный переменный ток, проходя по двигательной обмотке, образует пульсирующий магнитный поток. Такой поток не может создать начального вращающего момента, и ротор расщепителя фаз остается неподвижным. Для того чтобы он начал вращаться, его нужно предварительно раскрутить.,

На э. п. с. применяют два способа пуска расщепителя фаз: асинхронный и с помощью специального разгонного двигателя. На отечественных электровозах используют асинхронный пуск с подключением пускового резистора. Расщепители фаз вначале запускают на холостой ход без нагрузки. Для этого обмотки а и b подключают к однофазной сети и контактором К соединяют генераторную фазу с одним концом со вспомогательной обмоткой трансформатора через резистор R. В результате этого магнитные потоки обмоток а, b, с оказываются сдвинутыми по фазе. Сдвиг по фазе достаточен для создания вращающего магнитного потока, и ротор расщепителя фаз начинает вращаться.

В момент включения двигательных обмоток расщепителя на

однофазное напряжение трансформатора контактор К замкнут и

генераторная обмотка получает питание по цепи, проходящей через пусковой

резистор R. Из-за введения активного сопротивления резистора R цепи

двигательной и генераторной обмоток имеют разные соотношения

индуктивных и активных сопротивлений. От этих соотношений зависит

сдвиг тока относительно питающего напряжения. Ток генераторной обмотки

оказывается сдвинутым по фазе на некоторый угол по сравнению с током в

двигательных обмотках, и хотя при этом не образуется симметричной

трехфазной системы токов, все же этого сдвига оказывается достаточно для

разгона расщепителя без нагрузки при отключенных вспомогательных

двигателях.

Этим исчерпывается действие генераторной обмотки в процессе пуска расщепителя фаз.

Когда частота вращения достигает 1430 об/мин, срабатывает реле

оборотов, отключающее контактор К. После отключения контактора

расщепитель работает как однофазный асинхронный двигатель на холостом

ходу, получая питание от вторичной обмотки собственных нужд

трансформатора. При этом вращающееся магнитное поле, образованное

двигательной обмоткой и ротором, пересекает витки генераторной обмотки,

наводя в ней э.д.с, сдвинутую примерно на 90° эл. по отношению к

напряжению обмотки вспомогательных цепей трансформатора.

Необходимый сдвиг по фазе э.д.с. в генераторной обмотке обусловлен

расположением этой обмотки на статоре под углом примерно 120°

относительно двигательных обмоток. Таким образом, создается трехфазная

система, у которой под напряжением находятся три выхода: с1 и с2 от

вторичной обмотки собственных нужд трансформатора и один сЗ от

генераторной обмотки расщепителя фаз. Если присоединить трехфазный

двигатель к этим трем выводам, то он начнет вращаться и будет развивать

необходимый момент для привода вспомогательного механизма —

вентилятора или компрессора. Чтобы получить симметричную трехфазную

систему напряжений, обмотки расщепителя фаз выполняют с различным

числом витков: 28 витков у а, 44 витка у b и 54 витка с

Если при работающем расщепителе фаз измерить напряжение между

всеми его выводами, то можно построить диаграмму напряжений (см. рис.

136), из которой видно, что напряжения между выводами cl – сЗ, сЗ-с2, c2-cl

равны и образуют симметричную трехфазную систему. При симметричной

нагрузке мощность расщепителя фаз составляет одну треть мощности,

потребляемой вспомогательными машинами электровоза, т. е. мощности,

которая преобразуется в генераторной обмотке.

Остальные две трети мощности потребляются непосредственно из сети

от вторичной обмотки собственных нужд трансформатора. .

Расщепитель фаз используют не только как генератор трехфазного тока, но одновременно и как однофазный двигатель. На удлиненный конец его вала насаживают якорь генератора управления.

.



Activity: Phase Splitter Circuit — ADALM1000 [Analog Devices Wiki]

Эта версия (07 февраля 2022 15:24) была одобрена Дугом Мерсером. Доступна ранее утвержденная версия (29 августа 2019 20:01).

Содержание

• Упражнение: Цепь фазовращателя — ADALM1000

  • Цель:

  • Примечания:

  • Базовая концепция:

    • Материалы:

    • Схема проезда:

    • Настройка оборудования:

    • Процедура:

  • Удаление разных уровней постоянного тока на выходах:

    • Дополнительные материалы:

    • Проезд:

Цель:

Целью этого упражнения является исследование простой конфигурации неинвертирующего эмиттерного повторителя NPN в сочетании с инвертирующей конфигурацией с общим эмиттером для получения двух выходных сигналов с одинаковой амплитудой и противоположной фазой.

Примечания:

Как и во всех лабораториях ALM, мы используем следующую терминологию при описании подключений к разъему M1000 и настройке оборудования. Заштрихованные зеленым прямоугольники обозначают подключения к разъему аналогового ввода-вывода M1000. Выводы канала аналогового ввода/вывода обозначаются как CA и CB. При настройке на форсирование напряжения/измерения тока добавляется –V, как в CA- V , или при настройке на форсирование тока/измерения напряжения –I добавляется, как в CA-I. Когда канал сконфигурирован в режиме высокого импеданса только для измерения напряжения –H добавляется как CA-H. Следы осциллографа аналогичным образом обозначаются по каналу и напряжению/току. Такие как CA- В , CB- В для сигналов напряжения и CA-I, CB-I для сигналов тока.

Базовая концепция:

В этом упражнении вы объедините конфигурацию с общим коллектором из этого упражнения с конфигурацией с общим эмиттером из этого упражнения в одном и том же усилителе для получения как синфазных, так и инвертированных (сдвинутых по фазе на 180 градусов) выходных сигналов. Из этих двух предыдущих действий мы знаем, что коэффициент усиления входа-выхода повторителя с общим коллектором или эмиттером равен 1, если R _E намного больше, чем r _E . Мы также узнали, что коэффициент усиления общего эмиттера R _C /R _E снова равен -1, если R _E намного больше, чем r _E .

Материалы:

Аппаратный модуль ADALM1000
Макетная плата без пайки
Перемычки
2 – Резистор 1,0 кОм ( R _E и R _C )
1 – NPN-транзистор с малым сигналом ( 2N3904 Q ₁ )

Адрес:

Соединения макетной платы показаны на рис. 1. Одиночный транзистор сочетает в себе конфигурации с общим эмиттером и эмиттерным повторителем, что обеспечивает два выхода с одинаковой амплитудой и противоположными фазами. Выбрав R _C = R _E (и оба намного меньше, чем r _E ), абсолютное усиление на каждом выходе равно 1, но напряжения коллектора и эмиттера будут изменяться в противофазе друг с другом. Показанный здесь с использованием одного источника питания (+5 В ), размах напряжения с любого выхода может почти достигать половины размаха источника питания, поскольку рабочее состояние транзистора изменяется от отсечки до насыщения. Конечно, базовое напряжение смещения (смещение постоянного тока выхода CH-A) должно быть выбрано таким образом, чтобы размах базового напряжения был в пределах чуть более + V _BE Q ₁ и половина блока питания (2,5 В) + V _BE .

Рисунок 1, Разделитель фаз. Выходы сдвинуты по фазе на 180°.

Настройка оборудования:

Генератор CH A AWG должен быть настроен на синусоиду 500 Гц с максимальным значением, установленным примерно на 2,5 В + VBE, и минимальным значением, установленным примерно на +VBE. Канал AWG A должен быть настроен на SVMI, режим Split I/O, а каналы AWG B также должны быть в режиме Split I/O (SVMI или Hi-Z в этом случае не имеют значения). Флажок Sync AWG должен быть установлен.

Входные контакты AIN и BIN используются для измерения напряжения на эмиттере или напряжения на коллекторе. Чтобы также отобразить выходной сигнал канала AWG A, мы можем использовать кривую X Math. В раскрывающемся меню Curves выберите CA- V , CB- V и X Math traces. Откройте экран управления математическими вычислениями и введите AWGAwaveform[t] в поле X Math Formula. Единицы могут быть В , а ось X может быть В -A.

Чтобы измерить усиление от входа к выходу, сравните измерения напряжения размаха на эмиттере и коллекторе с настройкой размаха AWG A (макс. – ​​мин.). Вы также можете отобразить дифференциальное напряжение (часть постоянного тока отменяется) между двумя выходами, щелкнув встроенное выражение CBV-CAV в элементах управления Math.

Обязательно сохраните копию экрана эндоскопа, чтобы включить ее в свой лабораторный отчет.

Разделитель фаз. Выходы на эмиттере и коллекторе сдвинуты по фазе на 180°.

Процедура:

Отрегулируйте минимальное и максимальное значения выхода канала A таким образом, чтобы сигнал на эмиттере колебался от почти 0, В до чуть менее 2,5 В , а сигнал на коллекторе колебался от почти 5 В до слегка более 2,5 V и не обрезается. Инкрементальное усиление (Vout/Vin) неинвертирующего пути эмиттерного повторителя и инвертирующего пути к коллектору должно быть 1 и -1 соответственно.

Удаление разных уровней постоянного тока на выходах:

Постоянный ток или средние значения двух выходных сигналов не совпадают. Часто желательно получать выходные данные, сосредоточенные на одном и том же значении постоянного тока. Далее вы исследуете два метода, чтобы сделать это.

Дополнительные материалы:

2 – конденсаторы 0,1 мкФ ( С ₁ и C ₂ )
2 – Резисторы 10 кОм ( R ₁ и R ₂ )
2 – 1N914 малые сигнальные диоды ( D ₁ и D _{2 )}

Адрес:

Добавьте два блокирующих конденсатора по постоянному току и резисторы, подключенные к +2,5 В , как показано на рисунке 2, в схему на рисунке 1. Конденсаторы удаляют или блокируют постоянную или среднюю часть сигналов и пропускают переменную часть сигналов. Резисторы, подключенные к источнику питания +2,5 В , устанавливают новые значения постоянного тока или средние значения для сигналов, наблюдаемых на выходах, путем зарядки конденсаторов таким образом, чтобы выходы были сосредоточены на +2,5 В . Емкость разделительных конденсаторов устанавливает точку отсечки низких частот цепи.

Рис. 2. Выходы сосредоточены на +2,5 В

Другой метод установки уровня постоянного тока после конденсаторов заключается в замене двух резисторов 10 кОм диодами, как показано на рисунке 3. Диоды заряжают конденсаторы до значения, при котором отрицательные пики сигналов будут зафиксированы до напряжения, равного прямое падение напряжения на диодах ниже +2,5 В питание.

Рисунок 3. Восстановление постоянного тока диодным зажимом.

Попробуйте поменять направление диодов D ₁ и D ₂ , чтобы посмотреть, что произойдет. Что такое новый уровень DC?

Для дальнейшего чтения:

Разделитель фаз

Вернуться к содержанию лабораторной работы

университет/курсы/alm1k/alm-lab-phase-split.txt · Последнее изменение: 07 февраля 2022 г., 15:24, Doug Mercer

Разветвитель фазы – Electronics-Lab.com

Введение

Часто интересно преобразовать не только амплитуду сигнала, как это делают усилители, но и его фазу. Биполярные транзисторы действительно можно использовать в конструкции устройства, называемого фазовращателем .

рис. 1 : Блок-схема фазовращателя

В самом первом разделе даны общие понятия о фазе и свойствах фазовращателя, поэтому мы понимаем контекст. Во втором разделе будет представлена ​​архитектура фазоинвертора, основанная на конструкции усилителей с общим эмиттером и общим коллектором.

Для изготовления фазовращателей можно использовать не только BJT-транзисторы, но в третьем разделе мы увидим, что более интересный фазовращатель можно сконструировать с помощью операционных усилителей (ОУ). Кроме того, в следующем разделе мы подробно рассмотрим частный случай фазовращателя на основе ОУ, который можно использовать для создания фазового модулятора.

Общие понятия и представление фазовращателя

Любой периодический сигнал имеет три важных параметра, которые полностью его определяют: амплитуда A , частота f и фаза Φ . Синусоидальный сигнал y(t), например, может быть записан так, как показано в Уравнение 1 :

экв. 1 : Формула синусоидального сигнала

Значение фазы определяет значение y(t=0). На самом деле значение фазы сигнала не имеет значения и не оказывает никакого влияния на сам сигнал. Например, если вы слушаете аудиосигнал, вы никогда не различите разницу между фазовым сигналом 0° или 90°.

Более того, не имея доступа к начальным условиям или эталону, его нельзя измерить: то же самое происходит и с электрическими потенциалами. Однако, например, для электрических потенциалов, фазовый сдвиг или разность фаз можно измерить между двумя сигналами, и это значение полезно.

Рассмотрим два синусоидальных сигнала с одинаковой частотой, но разными фазами Φ ₁ и Φ ₂ . Фазовый сдвиг φ является постоянной величиной и просто определяется выражением φ=Φ ₁ -Φ ₂ . Если мы рассмотрим опорный сигнал с фазой Φ _r =0°, можно выделить три заметных фазовых сдвига, как показано на Рис. 1 :

Рис. 2 : Определение противофазы и квадратуры. Построено с помощью MatLab®

Противофазная фаза сдвинута на 180° или π рад по отношению к опорному сигналу. Квадратурные фазы смещены на +90° или +π/2 рад для фазового опережения и – 90° или -π/2 рад для фазовой задержки.

В большинстве случаев целью фазовращателей является генерация двух выходных сигналов: опорного сигнала и сигнала с противоположным или квадратурным фазовым сдвигом. Во время этой операции усиление сигнала не требуется, и фазовращатели обычно имеют единичное усиление только для изменения фазы.

Фазоделитель на основе биполярного транзистора

Фазоинвертор, то есть фазовращатель, сдвигающий сигналы на 180°, может быть построен путем объединения общего эмиттера и с общим коллектором усилителей . Архитектура фазовращателя на основе биполярного транзистора показана на схеме . коллекторское отделение. Давайте отдельно проанализируем, как работают эти две архитектуры, читатель не должен стесняться обращаться к учебникам Common Emitter и Common Collector (эмиттер-повторитель) для дальнейшего.

Что касается части с общим эмиттером этой конструкции (R _C и C ₂ ), коэффициент усиления по напряжению равен -R _C /R _E . При установке R _C = R _E коэффициент усиления по напряжению становится равным -1, так что первый выходной сигнал сохраняет ту же амплитуду, что и входной, но с инвертированной фазой. Этот сигнал широко известен как инвертирующий выход .

Для эмиттерного следящего элемента (R _E и C ₃ ) коэффициент усиления по напряжению равен +1. Таким образом, на выходе сохраняется та же амплитуда и фаза, что и на входе. Этот сигнал известен как неинвертирующий выход .

Фазоделитель на основе операционного усилителя

Фазоделитель также может быть оснащен операционным усилителем (ОУ) и потенциометром. Преимущество этой конфигурации состоит в том, что, в отличие от фазовращателя на основе BJT, где фаза только инвертируется, здесь она может изменяться от 0° до почти 360°.

Мы различаем две установки фазовращателя на основе ОУ: фазовращатели задержки и фазовращатели опережения . В На рисунке 4 ниже представлена ​​архитектура фазовращателя с задержкой . следующую формулу:

eq 2: передаточная функция делителя фазы с задержкой

Делитель фазы с задержкой учитывает, что усиление сигнала равно 1. Действительно, мы можем отметить, что числитель T(f) является комплексным числом и его знаменатель является сопряженным комплексом числителя. Поскольку модуль комплексно-сопряженного равен модулю того же комплексного числа, модуль T(f) равен 1,9.0005

Кроме того, эволюция фазы Φ(f) с частотой определяется выражением Arg(T(f)) , которое является аргументом передаточной функции. Можно показать, что Φ(f,R _P )=-2Arctan(2πR _P Cf) , поэтому на фазу непосредственно влияет значение потенциометра R 7 07 P . Мы можем отметить, что в случае делителя фазы с задержкой фазовый сдвиг отрицательный и для потенциометра, который может изменяться, как показано на рис. 0219 Рисунок 4 , значение находится в диапазоне от -160° до 0° .

Положительные фазовые сдвиги можно получить с помощью усовершенствованного фазовращателя , его архитектура показана на Рис. 5 немного отличается:

рис. для фазовращателя задержки, но с обратным знаком: Φ(f,R _P )=+2Arctan(2πR _P См. .

При объединении цепей Рисунок 4 и 5 в каскаде (последовательно) можно получить доступ к большому диапазону фазовых сдвигов, как показано на следующем графике:

рис. 6: Возможный фазовый сдвиг для задержки и опережения каскад фазовращателей. Построено с помощью MatLab®

Фазовый модулятор

Поняв, как работает фазовращатель на основе ОУ, теперь мы можем разработать очень полезное устройство, называемое фазовым модулятором , выполняющим фазовая модуляция (PM) . PM состоит из преобразования фазы несущего сигнала, чтобы иметь возможность передавать информацию.

Наиболее наглядным методом модуляции является амплитудная модуляция (АМ), представленная на рис. 7 . Он заключается в умножении сигнала сообщения (низкой частоты) на сигнал несущей (высокая частота f _c ). Сообщение содержится в огибающей модулированного сигнала и может быть восстановлено с помощью фильтров нижних частот.

рис. 7 : Метод амплитудной модуляции. Построено с помощью MatLab®

В методе PM вместо модуляции амплитуды мы модулируем фазу. В отличие от метода AM, он не очень нагляден и легко оценить, как выглядит исходный сигнал сообщения, наблюдая только сигнал с фазовой модуляцией:

рис. 8: сигнал с фазовой модуляцией. Построено с помощью MatLab®

Фазовый модулятор может быть построен путем модификации фазовращателя на основе ОУ. Конденсатор заменен полевым транзистором (MOSFET), затвор которого управляется сигналом несущей, как показано на рис. 9.0219 Рисунок 9 .

рис. 9: Архитектура фазового модулятора

Математически исходный сигнал сообщения имеет форму, показанную в уравнении 1 . Схема фазового модулятора Рисунок 9 преобразует сигнал, такой как фазово-модулированный сигнал pm(t), содержит функциональную фазу Φ(t) вместо постоянной фазы и имеет форму, представленную в уравнении 3 :

экв. 3 : Выражение фазово-модулированного сигнала

Заключение

Фазовое преобразование — еще одна замечательная функция, которую могут выполнять усилители на основе BJT и ОУ. Сдвиг фаз имеет множество применений, среди которых 9Драйверы со сбалансированной топологией 0219 и со сбалансированной топологией (например, двухтактные конфигурации) являются наиболее известными.

В первом разделе этого урока мы четко определили, что такое фаза и фазовый сдвиг. Последнее является важным свойством, которое определяет временной интервал между двумя сигналами. Фазовый сдвиг может быть от -180° до +180° , что представляет собой точку, в которой два сигнала находятся в оппозиции. Значения -90° и +90° называются квадратурный сдвиг , и важно знать, как сдвинуть два сигнала от таких значений, поскольку некоторые важные приложения (например, беспроводная локальная сеть) используют это свойство.

Первая схема, которую мы представили, способна выполнять фазовое расщепление и представляет собой комбинацию усилителей с общим эмиттером и общим коллектором. Мы видели, что эта конфигурация может обеспечить два выхода: один идентичен входу и один сигнал с инвертированной фазой. Это простая конструкция, фазовый сдвиг постоянен и не может быть изменен внешней командой.

В следующем разделе мы представили фазовращатель на основе операционного усилителя (OA), который может решить проблему постоянного фазового сдвига фазовращателя на основе BJT. Мы действительно видели, что в зависимости от положения конденсатора в цепи можно сделать фазовращатель с опережением или с задержкой , комбинируя использование переменного сопротивления.
