Назначение:

ВС-300Б предназначен для комплектации полуавтоматов дуговой сварки в среде защитных газов.

В комплекте с полуавтоматом предназначены для полуавтоматической сварки электродной проволокой в среде защитных газов на постоянном токе.

Технические характеристики:

Наименование параметра	Значение
Напряжение питающей сети, В	3 х380
Частота питающей сети, Гц	50
Номинальный сварочный ток, А (при ПВ, %)	325 (60%) / 290 (100%)
Регулирование сварочного напряжения	ступенчатое
Пределы регулирования сварочного тока, А	40-385
Пределы регулирования сварочного напряжения, В	16 – 33
Номинальное рабочее напряжение, В	30
Напряжение холостого хода, В, не более	45
Количество ступеней регулирования	20
Потребляемая мощность при номинальном токе, кВА, не более	18
Масса, кг, не более	115
Габариты, мм, не более	815х420х740

Преимущества:

• Ступенчатое регулирование сварочного напряжения;
• Наличие приборов индикации сварочного тока и напряжения;
• Жесткая внешняя характеристика;
• Две ступени индуктивности;
• Наличие термозащиты от перегрузки;
• Наличие площадки для установки баллона с защитным газом;
• Наличие розетки 36В для питания подогревателя газа.
• Класс изоляции Н;
• Быстроразъемные, безопасные токовые разъемы.
• Конструкция тележки на поворотных колесах;
• Существенно меньшие габариты и вес по сравнению с аналогами;
• Современный дизайн и эргономика.

• Выпрямитель сварочный ВД-306 ДК
• Выпрямитель сварочный ВД-320 КС (чопер)
• Выпрямитель сварочный ВД-506 ДК
• Выпрямитель сварочный ВДГ-303-3
• Выпрямитель сварочный ВДГ-401
• Выпрямитель сварочный ВДУ-506С
• Выпрямитель сварочный ВДУ-511
• Выпрямитель сварочный ВДУ-601С с ПВ100
• Выпрямитель сварочный ВС-450
• Выпрямитель сварочный ВС-450 (с синергетическим управлением)
• Выпрямитель сварочный ВС-600C
• Выпрямитель сварочный ВС-730

Сварочный выпрямитель – тип – Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

По такой схеме в СССР выпускаются сварочные выпрямители типов ВС-300, ВС-500, ВС-1000 и ВС-1000-2, разработанные Институтом электросварки им.

Основным назначением выпрямителя ВС-300 является полуавтоматическая дуговая сварка в среде углекислого газа.  [31]

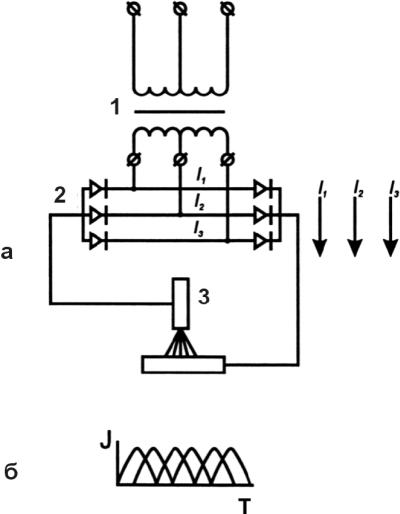

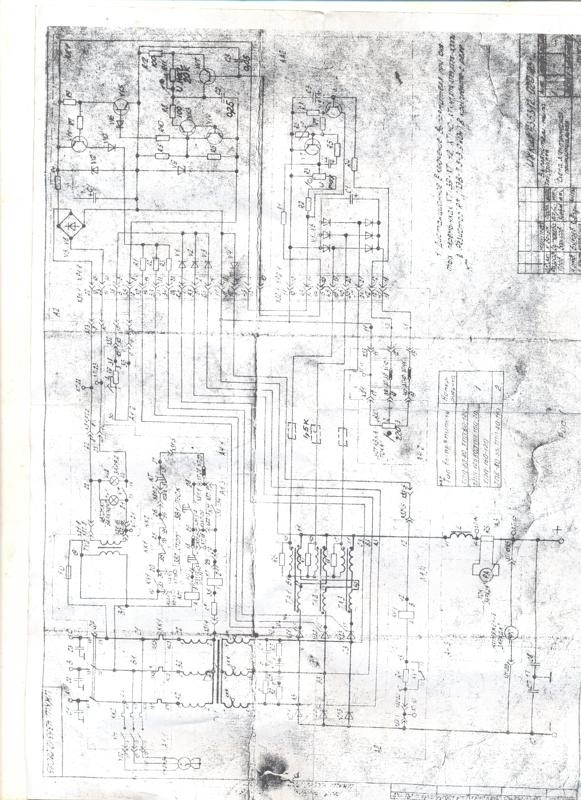

Схема сварочного выпрямителя типа ВС.  [32]

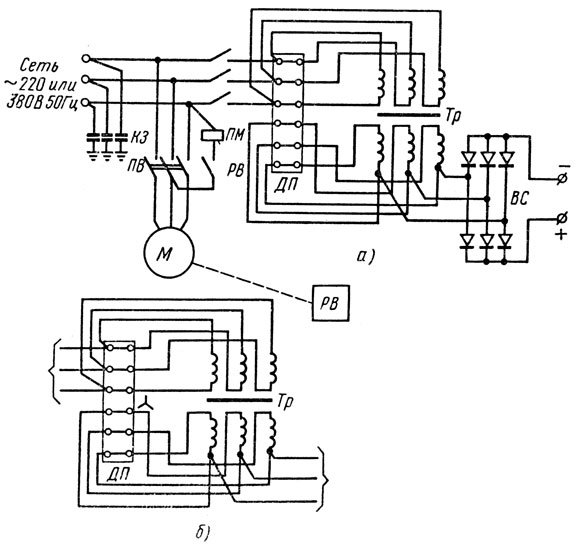

На рис. 5.14 показана принципиальная схема сварочного выпрямителя типа ВС, обладающего естественными полого падающими внешними характеристиками. Выпрямитель состоит в основном из силового трехфазного понижающего трансформатора Тр и блока селеновых вентилей В, собранных по трехфазной мостовой схеме.  [33]

По схеме, близкой к схеме сварочного выпрямителя типа ВСК, Ржевский завод выпускает сварочные выпрямители типа ИПП.  [34]

По схеме, близкой к схеме сварочного выпрямителя типа ВСК, Ржевский завод выпускает сварочные выпрямители типа ИПП.  [35]

Для питания дуги используются различные сварочные преобразователи, низковольтные генераторы типа НД 500 / 250,

сварочные выпрямители типа ВС-200, выпрямители ВСГ-ЗМ и другие источники постоянного тока.  [36]

О конструкции сварочных выпрямителей и их общем виде дает представление рис. 14.7. На нем представлен выпрямитель на селеновых вентилях типа ВСС-300. Сварочные выпрямители типа ВД имеют сходную конструкцию, но только блок селеновых вентилей у них заменен блоком вентилей кремниевых.  [37]

Сварочные выпрямители с падающей внешней характеристикой выпускаются типа ВСС, ВКС и ВД. Сварочные выпрямители типа ВСС состоят из понижающего трехфазного трансформатора с подвижными обмотками, выпрямительного селенового блока с вентилятором, пускорегулирующей и защитной аппаратурой. Понижающий трансформатор выполнен с повышен -, ным магнитным рассеянием, которое регулируется изменением расстояния между первичной и вторичной обмотками. В пределах каждого диапазона ток плавно регулируют, изменяя расстояние между катушками первичной ( нижней подвижной) и вторичной ( верхней неподвижной) обмоток с помощью рукоятки. При вращении рукоятки по часовой стрелке катушки обмоток сближаются, индуктивность рассеяния уменьшается, сварочный ток увеличивается.

Обмотки трансформатора выполнены из алюминия. Выпрямительный блок собран из селеновых пластин 100X400 мм, охлаждается вентилятором.  [38]

Пост воздушно-дуговой резки.  [39]

В основном воздушно-дуговую резку ведут на постоянном токе, так как дуга переменного тока менее устойчива, а при подаче струи сжатого воздуха ( давление не менее 0 4 МПа) в зону дуги переменного тока стабильность горения дуги резко ухудшается и резка становится практически невозможной. Источниками постоянного тока могут служить

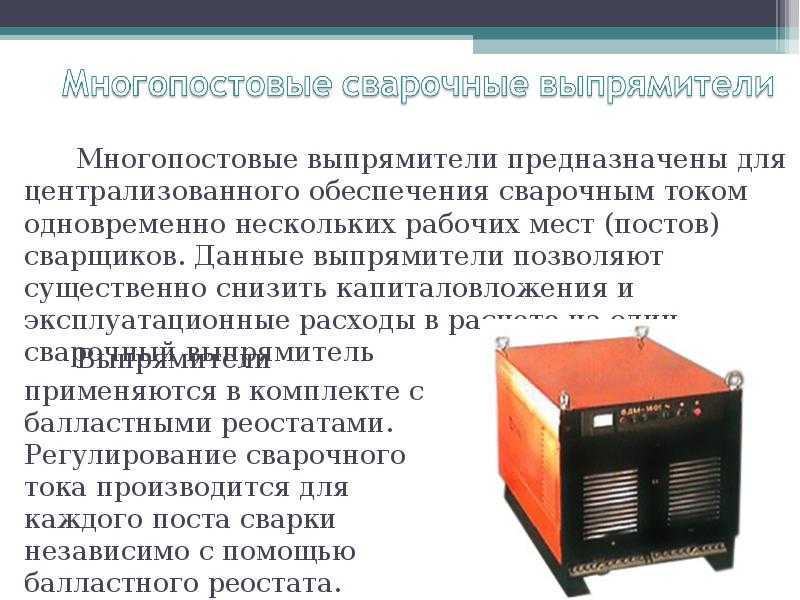

обычные сварочные выпрямители типа ВДМ, которые включают с балластными реостатами.  [40]

Сварочные выпрямители типа ВСС выпускаются на 300 и 120 а. На рис. 32 приведена схема серийного сварочного выпрямителя типа ВСС-300-3 на 300 а. При увеличении расстояния между первичными и вторичными обмотками магнитные потоки рассеяния и индуктивное сопротивление в трансформаторе повышаются, в результате чего сварочный ток уменьшается.  [41]

В связи с увеличением применения легированных сталей и электродов с покрытиями типа Ф резко возрастает потребность в источниках постоянного тока. Очень удобными для ремонтных работ являются сварочные выпрямители типа ВСС-ЗО О и ВСС-500. Эти установки питаются от трехфазной сети напряжением 220 – 380 в, позволяют регулировать силу тока в широких пределах, обладают высокими динамическими свойствами, хорошо стабилизируют дугу и уменьшают разбрызгивание металла.  [42]

Схема поста для механизированной сварки в углекислом.  [43]

Для механизированной сварки высокопрочных сталей используют полуавтоматы, серийно выпускаемые промышленностью: А-547 У, А-537, А-825, А-929, А-1197, А-1237. А-765, ПДПГ-300, ПДПГ-500 и др. В качестве источников питания служат сварочные преобразователи типа ПСГ-350, ПСГ-500, ПСУ-500, а также сварочные выпрямители типа ВС-300, ВС-500, ВС-600, ВДУ-504, ВДУ-604. Эти источники имеют жесткую или пологопадающую внешнюю характеристику, а также устройства для регулирования динамических характеристик источников, которые обеспечивают необходимую скорость нарастания напряжения при размыкании сварочной цепи и оптимальную скорость нарастания тока во время короткого замыкания.  [44]

Технология сварки кольцевых швов включает в себя следующие операции: ручная дуговая сварка корневого и подвароч-ного швов, автоматическая сварка заполняющих швов. Корневой шов выполняют после предварительного подогрева. В качестве источника питания ручной дуговой сварки используется сварочный выпрямитель типа ВКСМ-1000. Ограничение сварочного тока осуществляется балластными реостатами типа РБ-301. Подварочный шов накладывается после окончания сварки корневого шва. Время между окончанием сварки корня шва и началом выполнения подварочного слоя не должно превышать 40 мин.  [45]
