#1 diod
Отправлено 02 May 2015 21:49
Здравствуйте! Я новенький, только зарегистрировался. В поисках набрел на этот форум и решил попытать счастья, так как уже отчаялся что либо найти в сети. Нужна схема ТОРУС-250 или наименования микросхем платы управления! Принесли в ремонт, а на мс наименование затерто. Вылетели с одной стороны 5 штук из 8 IRFP360 и 15Ом сопротивления в затворах. До меня был у кого-то еще в ремонте, но там отказали клиенту. Обнаружил еще смд сопротивление 3Ом на плате управления в самом верху лопнувшее и одна половинка немного повернута. Видно мои предшественники по неосторожности чем-то зацепили. Транзисторы и затворные сопротивления поменял, а вместо СМД сопротивления на 3 Ом поставил обыкновенное с проволочными выводами, предварительно укоротив их до минимально возможной величины.
- Наверх
- Вставить ник
#2 Alfa
Отправлено 03 May 2015 01:33
Здравствуйте! Я новенький, только зарегистрировался. В поисках набрел на этот форум и решил попытать счастья, так как уже отчаялся что либо найти в сети.
Нужна схема ТОРУС-250 или наименования микросхем платы управления! Принесли в ремонт, а на мс наименование затерто. Вылетели с одной стороны 5 штук из 8 IRFP360 и 15Ом сопротивления в затворах. До меня был у кого-то еще в ремонте, но там отказали клиенту. Обнаружил еще смд сопротивление 3Ом на плате управления в самом верху лопнувшее и одна половинка немного повернута. Видно мои предшественники по неосторожности чем-то зацепили. Транзисторы и затворные сопротивления поменял, а вместо СМД сопротивления на 3 Ом поставил обыкновенное с проволочными выводами, предварительно укоротив их до минимально возможной величины. Сопротивление наверное мощностью 0,125вт. СМД неизвестно на какую мощность было, но маленькое, как спичечная головка. Включил аппарат, на выходе 65в. ХХ. Через секунд 10-15 с 3х омного сопротивления повалил дымок и я выключил аппарат. Может смд керамика по мощности была больше 0,125вт!? Если бы что-то с мс, то ничего не заработало бы, или вообще силовые транзисторы снова погорели.Что посоветуете и как безопасно после ремонта проверить аппарат на работоспособность!? Спасибо!!!
Приветствую! Попробуйте посмотреть здесь: http://valvolodin.na…ru/schems7.html(в свое время нашел там инфу по 200й модели и починил).
- Наверх
- Вставить ник
#3 diod
Отправлено 03 May 2015 11:51
Спасибо за ссылку, но на ТОРУС-250 я там информации не нашел! Меня интересуют названия драйверов, микросхемы ЗГ и мс защиты(8 ножек). Основная по моему TL494, а вот с остальными еще не разобрался. Маркировка везде затерта. Выходы драйверов 1 и 8 ножки, 12я и 14я – вход, 4,5,6 – соединены вместе,11я и 3я + питания. Сигнал с токового датчика приходит на 2 ногу мс защиты, а с 7й ноги идет на 13ю ножку драйвера. Сильно греется корпус драйвера, который завязан с мс защиты и горит сопротивление 3 Ома в цепи питания этого драйвера.
Сообщение отредактировал diod: 03 May 2015 12:29
- Наверх
- Вставить ник
#4 Георгий 11
Отправлено 03 May 2015 12:20
diod,обратитесь к техсвару или представителю завода,он тоже присутствует на форуме.
- Наверх
- Вставить ник
#5 diod
Отправлено 03 May 2015 12:24
Уже написал в личку, ответа пока нет! Жду с нетерпением! Может кто из участников форума знает, как проверить плату управления и не спалить силовые транзисторы? Спасибо!
- Наверх
- Вставить ник
#6 tehsvar
Отправлено 03 May 2015 14:52
diod, Ответил.
Сообщение отредактировал tehsvar: 03 May 2015 14:52
- Наверх
- Вставить ник
#7 diod
Отправлено 03 May 2015 15:55
Спасибо! Я там еще спросил! …..и еще спросил!
Сообщение отредактировал diod: 03 May 2015 17:15
- Наверх
- Вставить ник
#8 diod
Отправлено 03 May 2015 21:27
Буду осликом смотреть. Да, еще хотел про плавный заряд больших емкостей спросить.
- Наверх
- Вставить ник
#9 diod
Отправлено 03 May 2015 21:39
Это я ему писал. ……………… –
И прочел и картинки веселые посмотрел. Все точно так, как нарисовано!!! Руки пообрубывать такому сборщику по самые плечи!!! И вилка у меня тоже оплавленная. Сейчас оба реле буду на сопротивление контакты проверять. И два моста………. С одного получается питание на одну сторону идет, с другого на другую. А если питалово не одновременно поступит на соответствующие плечи!? И еще одно……….. Четыре плеча, четыре баяна по четыре транзистора,четыре отдельных радиатора, которые изолированы от плат, от корпуса устройства и друг от друга!!! На кой хрен тогда НОМАКОН туда поставили???? Чтобы “лучше” транзисторы охлаждались и “надежнее” аппарат был!!!??? Не понимаю!!!
- Наверх
- Вставить ник
#10 tehsvar
Отправлено 03 May 2015 23:22
Это говорит о том, что так выпускалась целая партия таких аппаратов.
С одного получается питание на одну сторону идет, с другого на другую. А если питалово не одновременно поступит на соответствующие плечи!?
Там они соединены потом. Плюсы и минусы от обоих мостов.
- Наверх
- Вставить ник
#11 diod
Отправлено 04 May 2015 00:04
Да, точно соединены, только проверил. Почему бы не поставить одно реле на коммутируемый ток 80А? Такие в нормализаторах напряжения релейного типа ставят. Ремонтировал такие и видел. В крупном прозрачном корпусе и мощными контактами. Крепление проводов под винт.
- Наверх
- Вставить ник
#12 Валери2001
Отправлено 05 May 2015 17:08
Это говорит о том, что так выпускалась целая партия таких аппаратов.
Там они соединены потом. Плюсы и минусы от обоих мостов.
Да, точно соединены, только проверил. Почему бы не поставить одно реле на коммутируемый ток 80А? Такие в нормализаторах напряжения релейного типа ставят. Ремонтировал такие и видел. В крупном прозрачном корпусе и мощными контактами. Крепление проводов под винт.
Данные о номерах аппаратов есть? Номера дайте.
- Наверх
- Вставить ник
#13 diod
Отправлено 05 May 2015 18:37
Данные о номерах аппаратов есть? Номера дайте.
Где смотреть эти номера?
- Наверх
- Вставить ник
#14 tehsvar
Отправлено 05 May 2015 19:20
Над вентилятором. Там шильда есть.
- Наверх
- Вставить ник
#15 diod
Отправлено 05 May 2015 19:36
Над вентилятором. Там шильда есть.
Нет там шильдика! Просто справа от сетевого кабеля маркером(наверное) номер шестизначный написан прямо на корпусе устройства и еще чуть правее номера стоит буква Г.
Сообщение отредактировал diod: 05 May 2015 19:38
- Наверх
- Вставить ник
#16 Валери2001
Отправлено 05 May 2015 20:57
Нет там шильдика! Просто справа от сетевого кабеля маркером(наверное) номер шестизначный написан прямо на корпусе устройства и еще чуть правее номера стоит буква Г.
Это и есть номер. А буква – это сборщик
- Наверх
- Вставить ник
#17 diod
Отправлено 05 May 2015 21:17
Сборщику пилюлю нужно выписать. За счет чего идет задержка включения реле? Где находятся р.элементы, отвечающие за управление реле? На платке 15в.? И почему на этой платке в левом верхнем углу два свободных отверстия под электролит? Или он там не нужен? Спасибо!
Сообщение отредактировал diod: 05 May 2015 23:16
- Наверх
- Вставить ник
#18 diod
Отправлено 06 May 2015 07:46
Дайте схему ТОРУС-250, не жадничайте! Ведь все равно умельцы ее скоро расшифруют, какой смысл зажимать!? Общими усилиями подкорректируем слабые места и будет вообще отличный аппарат!!! Разработчики, продумайте еще новое крепление(стяжку) половин ферритовых сердечников!!! Не серьезно как-то там все! Прокладки из зазоров выпадают, а это чревато негативными последствиями!
- Наверх
- Вставить ник
#19 tehsvar
Отправлено 06 May 2015 08:08
Так я же Вам её вроде отправлял?
- Наверх
- Вставить ник
#20 diod
Отправлено 06 May 2015 08:16
То 200й ТОРУС, он не такой по схеме! Нужна схема именно 250го! В принципе я уже с ним разобрался, но схемка никогда не помешает! Личку глянь!
Сообщение отредактировал diod: 06 May 2015 08:23
- Наверх
- Вставить ник

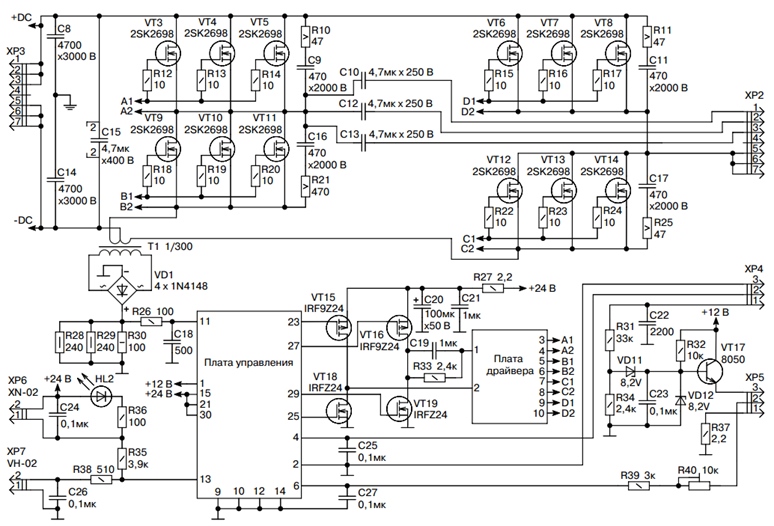

Торус 200 Схема Электрическая Принципиальная
Генератор импульсов выполнен на микросхеме U2 типа SGAN, которая имеет два выхода для управления последующими усилителями. Преобразователь источника тока выполнен по полномостовой схеме с частотой преобразования около кгц.
Свежие записи
Что включает в себя конструкция сварочного инвертора
При таком дефекте высокое напряжение от цепей стока попадает в цепи затворов.
На этом этапе надо признать, что заказчик оказался сознательным, после сильного удара он не стал подключать данный аппарат к сети , а принес его в наш сервисный центр.
В качестве выходного выпрямителя используется мощный диодный мост.
При таком дефекте высокое напряжение от цепей стока попадает в цепи затворов. Они в норме. В недавнем времени ключи стали снабжать снабберами конденсаторами, впаянными между стоком и истоком каждого транзистора , которые защищают транзисторы от пробоя. Регулировка тока производится изменением скважности управляющих импульсов при постоянной частоте.
Это один из конденсаторов, через которые подключаются выходные трансформаторы к выходному каскаду на полевиках. Высокочастотные помехи, создаваемые при работе инверторного устройства, могут через его вход попасть в электрическую сеть. Каждое плечо выпрямителя смонтировано на отдельном радиаторе и состоит из двух диодных сборок 60CPQ или четырёх 30CPQ
Запас в 40 ампер довольно надёжен, к тому же максимальный импульсный ток едва ли не на порядок больше. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума. Сопротивление должно упасть почти до нуля и это означает, что транзистор открылся.
Экономичность аппарата при этом несколько снижается, зато надёжность возрастает многократно. Дело в том, что ещё есть схема регулировки тока и защиты по току и если эта защита не работает, то Вы рискуете пойти по второму кругу поиска неисправностей. Защита основных элементов от серьезного перепада напряжения. Исключительная стабильность напряжения, подаваемого на сварочную дугу, обеспечивается за счет автоматических элементов электрической схемы инвертора. Диоды выпрямителя при преобразовании переменного тока в постоянный очень сильно нагреваются, что может серьезно сказаться на их работоспособности.
Элементы электрической схемы сварочных инверторов
Кроме того, инверторные аппараты являются наиболее эффективным типом оборудования, которое используется для сварки алюминия, нержавеющей стали и других сложносвариваемых металлов. Инвертор перестал варить.
Это один из конденсаторов, через которые подключаются выходные трансформаторы к выходному каскаду на полевиках. Без выпаивания здесь не обойтись и для этого удобно использовать паяльник с отсосом. Ранее для подобной обработки металла использовали обычные трансформаторы, которые характеризуются меньшей эффективностью.
Подобная проблема могла вывести из строя силовые транзисторы. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним. Если тактовые импульсы на ногах 10 и 12 то есть на входах есть, но нет импульсов на ножках 1 и 7 то есть на выходах нужно ногу 11 посадить на общий провод и если микросхема исправна, импульсы на выходах должны появиться.
Разработчики постоянно совершенствуют принципиальные электрические схемы инверторных аппаратов, что позволяет наделять их новыми функциями и улучшать их технические характеристики. Общий провод осциллографа соединяем с общим проводом платы управления занимает заметную часть площади лицевой стороны , а щупом проверяем сигналы на ногах 1 и 7 микросхем DD2 и DD3. Подаю переменные 3в и смотрю сигналы на выводах 1 и 7 микросхемы DD1 — короткие прямоугольные импульсы с частотой 50гц.
Оно немного выше и в пределах 55 В. Он представлен сочетанием датчика тока нагрузки и трансформатора. Сопротивление должно упасть почти до нуля и это означает, что транзистор открылся. Получить на выходе устройства ток достаточной силы для того, чтобы можно было с его помощью эффективно выполнять сварочные работы, позволяет понижающий напряжение трансформатор, установленный за инверторным блоком.
Все блоки электрической схемы, которые работают под большой нагрузкой и сильно нагреваются, не только обеспечены принудительным охлаждением, но также подключены к термодатчикам, отключающим их питание в том случае, если температура их нагрева превысила критическое значение. Далее устраняем поломку и заливаем трансформаторы термо-клеем.
Далее проводим вторичный осмотр и делаем вывод, что данный аппарат уронили! Модуль входного выпрямителя. Корпус с вентилятором. Видео по ремонту Выезжаем в любую точку Москвы и области! Состоит такой фильтр из дросселя и нескольких конденсаторов.
УСТРОЙСТВО И РЕМОНТ СВАРОЧНОГО ИНВЕРТОРА
Современные сварочные аппараты с целью уменьшения габаритов и массы, строятся исключительно по инверторной схеме, с мощными полевыми транзисторами в качестве силовых переключающих элементов. Несмотря на множество различных моделей таких аппаратов, суть работы и принцип действия почти одинаковы. Данная статья будет полезна для понимания функционирования схем инверторов, а так-же для их самостоятельного ремонта. В качестве примера выбран отечественный сварочный инвертор «ТОРУС”.
Устройство сварочного аппарата «ТОРУС-200”
«ТОРУС-200” – сварочный аппарат инверторного типа представляет собой источник постоянного тока с защитой от КЗ и тепловой защитой. Преобразователь источника тока выполнен по полномостовой схеме с частотой преобразования около 100 кгц. Регулировка тока производится изменением скважности управляющих импульсов при постоянной частоте. Четыре ключа преобразователя располагаются на отдельных радиаторах. Каждый ключ состоит из четырёх параллельных полевых транзисторов IRFP460.
Трансформатор преобразователя намотан проводом-литцендратом в шёлковой оплётке прямо на сердечник, т. е. без каркаса. Рядом установлен дроссель, который включен последовательно первичке трансформатора, причём намотка обоих выполнена одним куском провода, т.е. «по месту”. Выходной выпрямитель выполнен по двухтактной схеме (со средним выводом вторичной обмотки). Каждое плечо выпрямителя смонтировано на отдельном радиаторе и состоит из двух диодных сборок 60CPQ150 или четырёх 30CPQ150. Выпрямитель, питающий преобразователь состоит из моста GBPC3508W, установленного на радиатор и шести параллельных электролитических конденсаторов 470 мкф 400в. Принципиальная схема:
Схема мягкого включения представляет собой реле задержки включения полного заряда конденсаторов выпрямителя питания преобразователя. Исполнительный элемент – э.м. реле замыкающее мощный резистор.
На плате управления располагаются:
1. Блок питания электроники, который выполнен как отдельны модуль и представляет собой стандартный БП на 15в.
2. Схема «мягкого включения”.
3. Блок конденсаторов зарядно-разрядной цепи преобразователя.
4. Схема управления преобразователем. Также, на передней панели аппарата установлена платка индикации, выключения и регулировки тока.
Схема управления преобразователем состоит из:
1. Тактового генератора на микросхеме TL494. Он выдаёт две фазы тактовых импульсов с частотой около 100 кгц. Функции ШИМ не используются и микросхема выдаёт импульсы постоянной скважности. В этой микросхеме есть два компаратора, к которым подключены датчики тепловой защиты (терморезисторы на дросселе и радиаторе выходного выпрямителя).
2. Схемы регулировки тока и защиты по КЗ. Выполнены на двух компараторах микросхемы LM393. Датчик тока выполнен на ферритовом кольце с обмоткой, сквозь которое проходит плюсовой провод питания преобразователя.
3. Два выходных драйвера на микросхемах IR2112. На входы драйверов поступают тактовые импульсы, скважность которых изменяется в драйвере от импульсов, поступающих с компараторов схемы регулировки тока и защиты от КЗ. Выходы драйверов нагружены на импульсные трансформаторы, со вторичных обмоток которых управляющие импульсы поступают на ключи преобразователя.
Рекомендации по самостоятельному ремонту сварочного аппарата
СА «Торус” выпускается несколькими производителями. Первый такой аппарат попался под названием «Дуга-200” и на момент написания этой статьи через мои руки прошло семь аппаратов данной конструкции. Предполагаю, что эта схема подойдёт и для младших моделей «Торуса”, поскольку для того, чтобы уменьшить максимальный сварочный ток достаточно уменьшить число ключей в группе и число диодных сборок или поставить более слабые компоненты.
Для ремонта сварочного аппарата, как и любого другого электронного устройства крайне желательно иметь некоторые познания в электронике и хотя бы минимальный опыт ремонта. Если ни того, ни другого нет, но есть много желания и денег, тогда можно попробовать. Из приборов необходим осциллограф и стрелочный авометр. Любой ремонт начинается с вскрытия и внешнего осмотра внутренностей. Конструктивно «Торус” состоит из следующих модулей:
1. Модуль входного выпрямителя
2. Модуль выходного выпрямителя..
3. Плата управления ключами.
4. Корпус с вентилятором.
Модуль входного выпрямителя. Входной выпрямитель – это мощный диодный мост, установленный на радиатор, который крепится к плате управления снизу. Мост GBPC3508W крайне надёжен и чтобы его спалить надо ещё постараться. Тем не менее и его проверить не лишнее. Все знают как звонится мост и нового тут не выдумать. Для неопытных можно посоветовать отпаять от него провода, чтобы в случае КЗ не вводить себя в заблуждение. Радиатор с мостом лучше сразу снять с платы чтобы в дальнейшем облегчить работу с ней.
Модуль ключей. Модуль ключей состоит из четырёх групп по четыре транзистора в группе. Каждая группа смонтирована на отдельном радиаторе на изолирующей прокладке. Кроме ключей в модуль входят шесть электролитических конденсаторов сглаживающего фильтра выпрямителя, питающего преобразователь (входного выпрямителя).
Чаще всего неисправный транзистор сразу виден: треснутый или взломанный корпус, прогоревшие выводы, но иногда внешних признаков неисправности нет и тогда для выявления неисправного транзистора следует применить стрелочный авометр. Включаем его в режим измерения сопротивления на предел Ком х1 и выбираем любую группу. Я думаю, не лишним будет напомнить, что все измерения следует проводить на выключенном из сети аппарате. Измеряем сопротивление между стоком и истоком. Для тех, кто не знает цоколёвки транзистора IRFP460: если расположить корпус выводами вниз и маркировкой к себе, то слева направо будут затвор, сток, исток. Между стоком и истоком есть встречно-параллельный диод, он и должен звониться, т.е. в одну сторону высокое, в другую низкое сопротивление. Короткое замыкание – неисправность одного или нескольких транзисторов в группе и если таковое есть, то неисправный транзистор выявляется только путём выпаивания.
Если группа звонится как положено (в одну сторону), то это не всегда означает, что все транзисторы в группе исправны. Их надо по отдельности проверить на «открываемость”. Это можно сделать не выпаивая каждый транзистор. Сначала отпаиваем по одному концу выравнивающих резисторов от каждого затвора, ставим минусовой щуп на исток первого транзистора, плюсовой на сток. Тестер должен показать высокое сопротивление. Теперь на мгновение прикасаемся плюсовым щупом (не снимая минусового) к затвору и снова перекидываем его на сток. Сопротивление должно упасть почти до нуля и это означает, что транзистор открылся. Пинцетом или скальпелем замыкаем затвор со стоком или истоком и снова замеряем сопротивление сток-исток, которое должно увеличиться почти до бесконечности (но надёжнее для запирания транзистора подать но затвор обратное напряжение, т.е. минус на затвор, плюс на сток) и это означает, что транзистор закрылся. Если это так, переходим к другому транзистору, в противном случае перепроверяем и выкусываем неисправный транзистор, поскольку так легче подготовить место для монтажа исправного транзистора.
Если все транзисторы в группе исправны, припаиваем к затворам концы выравнивающих резисторов, помечаем группу как исправную и переходим к следующей группе. Для ремонта, проверки и поиска возможных аналогов радиоэлементов, изучите их даташиты.
Когда все транзисторы проверены и неисправные заменены исправными, модуль ключей можно условно считать исправным. Условно – это потому, что окончательная проверка будет при наличии управляющих сигналов. В недавнем времени ключи стали снабжать снабберами (конденсаторами, впаянными между стоком и истоком каждого транзистора), которые защищают транзисторы от пробоя. Экономичность аппарата при этом несколько снижается, зато надёжность возрастает многократно. При прозвонке транзисторов конденсаторы можно не отпаивать, т.к. на результаты измерений они не влияют.
Модуль выходного выпрямителя. Модуль выходного выпрямителя состоит из платы с двумя радиаторами, на которых смонтированы силовые диодные сборки. В зависимости от применяемых сборок, их количество на радиаторе может быть разным – две или четыре. Также, в модуль входят дроссель и трансформатор. Диодные сборки выходного выпрямителя выходят из строя крайне редко. В двухсотой модели применяются две сборки 60CPQ150 или четыре 30CPQ150, а в каждой сборке по два диода по 60 и 30 ампер (соответственно) максимального тока каждый. В сумме это 240 ампер постоянного тока. Запас в 40 ампер довольно надёжен, к тому же максимальный импульсный ток едва ли не на порядок больше.
Все знают как звонятся диоды. Если группа звонится накоротко, нужно искать пробитый диод. Без выпаивания здесь не обойтись и для этого удобно использовать паяльник с отсосом. Когда все диоды проверены и неисправные заменены, модуль можно пометить как исправный и приступить к проверке платы управления.
Плата управления ключами – это самый сложный из всех блоков аппарата и от его правильной работы зависит надёжность аппарата и целостность его компонентов. Предварительную проверку работоспособности платы управления можно произвести без её демонтажа, т.е. прямо по месту. Первым делом отключаем питание преобразователя, для чего отпаиваем от входного моста один из толстых проводов идущих от платы управления (переменное 220в) и изолируем его оголённый конец изолентой.
Поскольку для оценки работоспособности платы управления необходимо оценивать быстроменяющиеся сигналы, без осциллографа (и навыка работы с ним) здесь не обойтись. Вставляем вилку питания в розетку и внимательно слушаем. Вращается вентилятор и через 3-5 секунд слышится щелчок. Его издаёт реле схемы «мягкого” включения. Если щелчка нет или он слышен сразу после включения, значит схема «мягкого” включения неисправна. Также, если щелчка не последовало, стоит проверить наличие питающего напряжения +15в. Источник этого питания приклеен к плате управления и подпаян к ней четырьмя проводами: два из которых – переменное 220в и другие два – плюс и минус 15в. Если питания нет, демонтируем источник питания и ремонтируем или заменяем его, поскольку он стандартный.
Схема «мягкого” включения очень проста и основана на срабатывании эм. реле K2 в результате открывания транзистора VT5 после заряда конденсатора C22 в его базовой цепи. Контакты реле S3 закорачивают резистор R40, который гасит ток заряда конденсаторов фильтра входного выпрямителя. Этот резистор очень слаб и часто выходит из строя. Этот резистор, даже если он исправен, я заменяю на более мощный для повышения надёжности аппарата. Отсутствие задержки срабатывания реле может быть вызвано обрывом ёмкости заряда C22, пробоем транзистора VT5 и пробоем аналога динистора VD4 в цепи базы транзистора.
Далее проверяем наличие сигналов управления ключами. Эти сигналы поступают по четырём витым парам проводов на шинки затворов модуля ключей. Устанавливаем развёртку осциллографа на 5 мкс\дел, а аттенюатор на 5 или 2в\дел. Общий провод осциллографа соединяем с общим проводом платы управления (занимает заметную часть площади лицевой стороны), а щупом проверяем сигналы на ногах 1 и 7 микросхем DD2 и DD3. В норме там должны быть прямоугольные с закруглённым фронтом импульсы амплитудой около 15в с частотой около 100Кгц. Если импульсы есть, следует проверить их прохождение до каждого затвора.
Если аппарат до Вас побывал в чьих-то «умелых” руках не лишнее проверить фазировку управляющих сигналов: если витые пары перепутаны местами, то есть угроза нарваться на сквозной ток, а если перепутаны провода в паре, то ключ не будет открываться. Мне попадались аппараты буквально «перепаханные” «умельцами” и эти аппараты пришлось проверять досконально. Ситуация усложнена ещё и тем, что качество сборки аппаратов полукустарное и не всегда можно отличить пайку производителя от пайки «умельца”.
Для несведущих могу уточнить: на затвор должны поступать положительные (относительно истока) импульсы амплитудой около 15в. Одновременно должны открываться группы 1 и 4 в одном такте и 2 и 3 в другом такте. Синфазность сигналов можно определить при помощи двухканального осциллографа.
Если сигналы управления с платы управления приходят на каждый затвор с нужной амплитудой и в нужной фазе, можно попробовать включить аппарат. Для того, чтобы подстраховаться от последствий невыявленной неисправности, питание преобразователя включим через лампу накаливания 150-200вт — удобнее включить её в разрыв переменной цепи моста входного выпрямителя. Подпаиваем все провода, отпаянные ранее с учётом лампы и включаем аппарат в сеть и смотрим на лампу. В первый момент лампа может ярко вспыхнуть (заряжаются ёмкости фильтра), но постоянно она должна светиться слабо. Яркое свечение свидетельствует о коротком замыкании в схеме или цепи нагрузки. .Когда все неисправности устранены, лампу отпаиваем, припаиваем к мосту провод питания и включаем аппарат в сеть. Измеряем напряжение на выходных клеммах – нормальный уровень напряжения должен быть около 60 постоянных вольт.
В случае, когда плата управления не выдаёт запускающих импульсов, её для удобства работы лучше отделить от всех узлов, т.е.отпаять витые пары от ключей, предварительно промаркировав группы и провода, отпаять датчики перегрева и заизолировать концы проводов, отпаять и отсоединить мост входного выпрямителя, отпаять шнур сетевого питания.
Далее припаиваем шнур сетевого питания, лучше через лампочку 50-100вт и включаем его в розетку. В первую очередь следует проверить наличие питания +15в на ножках 3,6,9 микросхем DD2 и DD3 и прямоугольных тактовых импульсов на ножках 10 и 12 тех же микросхем. Я пару раз сталкивался с выгоранием резистора в цепи питания DD3, правда после этого и саму микросхему пришлось заменить. Если тактовые импульсы на ногах 10 и 12 (т.е. на входах) есть, но нет импульсов на ножках 1 и 7 (т.е. на выходах) нужно ногу 11 посадить на общий провод и если микросхема исправна, импульсы на выходах должны появиться. Нет импульсов – смело заменяй микросхему. В нормальном состоянии на ноге 11 микросхем DD2 и DD3 может быть не точный ноль (т.е. микросхема закрыта) и чтобы проверить неисправна микросхема или закрыта, нужно подать на ногу 11 точный ноль.
Если на входы драйверов (DD2 и DD3) не поступает тактовых импульсов, то их нужно искать на выводах 9 и 10 микросхемы ШИМ — DD4. В случае их отсутствия проверяем питание +15в на выводах 8, 11, 12. Можно проверить, не светится ли красный индикатор на передней панели аппарата и если это так, то скорее всего выключен тумблер рабочего режима. Также, можно проверить, не замкнут ли один из двух датчиков перегрева (на радиаторе выходного выпрямителя и на дросселе). Если все усилия тщетны – заменяем микросхему.
Вы добились управляющих импульсов на выходах обоих драйверов. Казалось бы – вот оно, счастье, но за этим счастьем может последовать фейерверк, когда Вы попробуете зажечь дугу. Дело в том, что ещё есть схема регулировки тока и защиты по току и если эта защита не работает, то Вы рискуете пойти по второму кругу поиска неисправностей.
Схема регулировки и защиты реализована на микросхеме DD1 и её обвязке. Датчиком тока является кольцевая катушка L1 сквозь которую проходит толстый провод питания преобразователя. На выводах 1 и 7 микросхемы DD1 формируются прямоугольные импульсы закрытия драйверов. Проверить работу схемы можно разными способами. Я пользуюсь следующим: отпаиваю один конец катушки L1 и вместо неё припаиваю источник переменного напряжения 3в. Это может быть трансформатор от сетевого адаптера или что-нибудь оригинальное. Подаю переменные 3в и смотрю сигналы на выводах 1 и 7 микросхемы DD1 – короткие прямоугольные импульсы с частотой 50гц. При этом кольцевые трансформаторы издают тихие звуки (отдалённо напоминающие голос кузнечика), а запускающие импульсы прерываются с частотой 50гц. Автор статьи: В.А. Третьяков.
Originally posted 2018-10-14 13:32:19. Republished by Blog Post Promoter

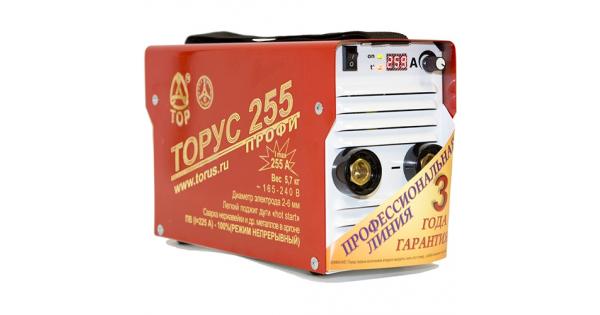

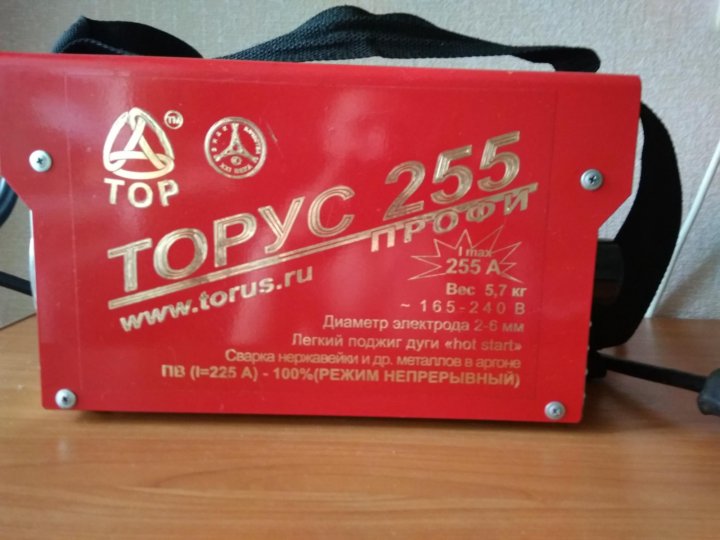

Российские инверторы Торус глазами сервисного инженера
Представлены следующие модели аппаратов:
- ТОРУС 165 Мастер
- ТОРУС 175 Терминатор
- ТОРУС 210 Комфорт
- ТОРУС 235 Прима
- ТОРУС 250 Экстра
- ТОРУС 255 Профи
Уникальная особенность сварочных аппаратов серии ТОРУС состоит в том, что инверторы производятся на собственном заводе компании, расположенном в Москве.
Все установки выполнены в едином стиле, незначительно различаясь размерами. Дизайн выполнен в минималистичном стиле: включатель, регулятор тока, индикаторы работы и перегрева. Старшие модели оборудованы индикатором сварочного тока.
Целевая ниша оборудования – использование на небольших производствах, в качестве универсальной установки для ручной сварки. «Переходной» вес оборудования, вкупе с неплохим запасом мощности позволяет использовать его как в качестве монтажного оборудования, так и на рабочих местах.
Теперь перейдем к вскрытию.
Линейка аппаратов создана на основе блочно-модульной системы, которая включает в себя силовой блок, блок выпрямителя и блок платы управления с импульсным блоком питания. Плата управления выполнена на базе SMD элементов. По каким-то соображениям, все номиналы микросхем на плате управления затерты производителем. Логика этого решения осталась для нас загадкой, учитывая, что найти схемы в интернете не составляет особых проблем. Ещё одним недостатком можно считать относительно тонкое (особенно по сравнению с китайскими конкурентами) лакокрасочное покрытие, что значительно повышает риск короткого замыкания при работе в условиях высокой запыленности металлизированной пылью. Традиционная рекомендация раз в квартал продувать установку от пыли, здесь как нельзя актуальна!
На всех представленных моделях установлены подстроечные резисторы(о них чуть ниже). В этих аппаратах понятие разъём отсутствует как класс, все соединения между блоками выполнены пайкой. С одной стороны – это безусловно надёжнее, чем разъем, с другой стороны пайка не всегда удобна в плане ремонта. Для замены или тестирования платы потребуется отпаять 5-10 соединений.
В старших трёх моделях за систему охлаждения отвечает вентилятор на 48 В, данный тип вентиляторов является достаточно дорогим и дефицитным, в трёх младших моделях классическое решение- вентилятор на 220В. При подключении вилки аппарата в сеть, вся силовая часть аппарата сразу запитывается высоким напряжением. Выключатель принудительно замыкает (либо размыкает) на плате управления температурный датчик (то есть отключение установки фактически является имитацией режима «перегрев»). Конденсаторы установлены прямо на силовой плате, что может привезти к увеличению объёма повреждений их выходе из строя.
Перейдем к силовой части.
Различие в габаритах вполне объяснимо: во-первых, с ростом максимального тока, необходимо улучшать теплоотвод (и соответственно увеличивать рабочую площадь радиаторов), во-вторых – монтаж дополнительных силовых транзисторов также требует места.
В блоке питания на моделях 165/175 установлено 6 электролитических конденсаторов 220 мкФ 400В. В модели 210 установлено 6 электролитических конденсаторов 330 мкФ 400 В. В моделях 235/250/255 установлено 8 электролитических конденсаторов 220 мкФ 400 В.
В принципе, это говорит о весьма неплохом запасе с точки зрения производительности и ресурса.
В моделях ТОРУС 255 Профи и 250 Экстра установлено по 16 транзисторов IRFP 360 (23А 400В).
В моделях ТОРУС 235 Прима установлено 20 транзисторов 16N50 (16А 500В).
В модели 210 Комфорт установлено 16 транзисторов 16N50 (16А 500В).
В моделях ТОРУС 165/ 175 установлено 12 транзисторов 16N50 (16А 500В).
Модель | Блок питания, конденсаторы | Силовая плата, транзисторы |
---|---|---|
Торус 165 | 6*220мкФ/400В | 12*16N50 (16А/500В) |
Торус 175 | 6*220мкФ/400В | 12*16N50 (16А/500В) |
Торус 210 | 6*330мкФ/400В | 16*16N50 (16А/500В) |
Торус 235 | 8*220мкФ/400В | 20*16N50 (16А/500В) |
Торус 250 | 8*220мкФ/400В | 16*IRFP 360 (23А/400В) |
Торус 255 | 8*220мкФ/400В | 16*IRFP 360 (23А/400В) |
При внешнем осмотре схемотехники аппаратов и по результатам испытаний, у нас сложилось впечатление, что модели 250/255 и 165/175 конструктивно идентичны и различия в максимальном сварочном токе обусловлены заводской настройкой.
Результаты тестов:
Модель | Заявленный максимальный ток, А | Измеренный максимальный то, А | После регулировки, А | Напряжение холостого хода, В | Рабочее напряжение, В (±2) |
---|---|---|---|---|---|
ТОРУС 165 | 165 | 166 ± 10А | 185 ± 10А | 65.3 | 29 |
ТОРУС 175 | 175 | 171 ± 10А | 184 ± 10А | 65.3 | 30.6 |
ТОРУС 210 | 210 | 206 ± 10А | 215 ± 10А | 66.8 | 28.7 |
ТОРУС 235 | 235 | 233 ± 10А | 240 ± 10А | 65.![]() |
27.4 |
ТОРУС 250 | 250 | 245 ± 10А | 260 ± 10А | 64.9 | 26 |
ТОРУС 255 | 255 | 251 ± 10А | 260 ± 10А | 65 | 26.1 |
Теперь давайте подведем итоги.
В целом, можно только порадоваться, что российским производителям удаётся создавать вполне конкурентноспособное оборудование, находящееся близком технологическом уровне к основным китайским производителям.
Внутри линейки с нашей точки зрения нет существенных различий между парами моделей 175/165 и 255/250, поэтому вполне можно сэкономить деньги.
Видео:
28 Июня 2019
Принципиальная схема сварочного инвертора для различных моделей
Современные сварочные работы проводятся при применении специальных инверторов. Ранее для подобной обработки металла использовали обычные трансформаторы, которые характеризуются меньшей эффективностью. Принципиальная схема сварочного инвертора может несколько отличаться, но все они характеризуются легкостью и компактностью. Только при учете конструктивных особенностей можно провести ремонт сварочного инвертора и его точную настройку.

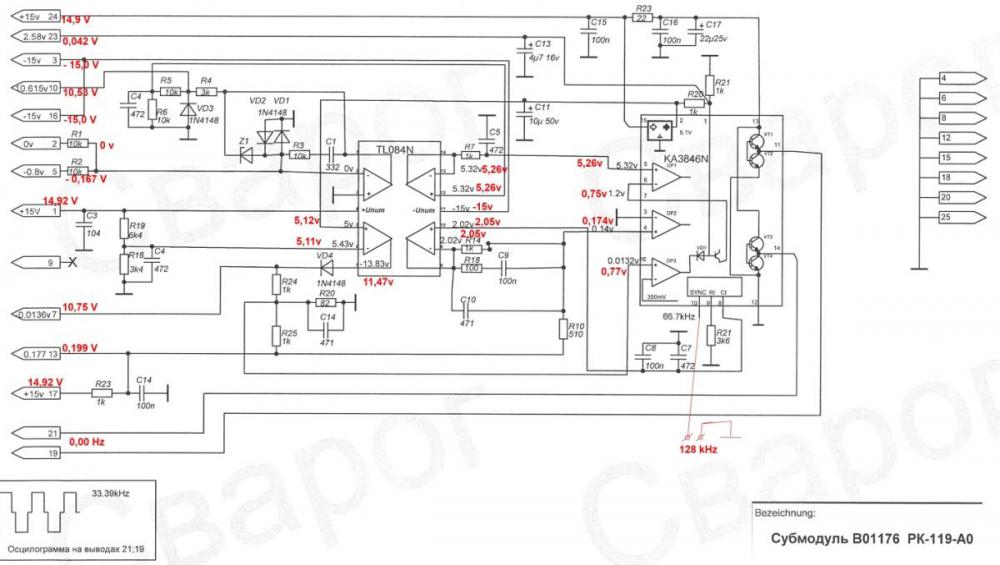

Принципиальная схема сварочного инвертора
Содержание
Элементы электрической схемы сварочных инверторов
Принципиальная электрическая схема инверторного сварочного аппарата предусматривает сочетание нескольких элементов, которые связаны между собой. Основными можно назвать:
- Блок, отвечающий за подачу энергии к силовой части. Этот элемент представлен сочетанием нескольких устройств, которые способны изменять параметры тока до требуемых значений. Как правило, включается емкостный фильтр и выпрямитель.
- В устройство входит силовой трансформатор. Также в блок питания сварочного инвертора входит транзистор 4n90.
- Отдельный элемент отвечает за питание слаботочной части конструкции.
- Для контроля основных параметров устанавливается ШИМ контроллер. Он представлен сочетанием датчика тока нагрузки и трансформатора.
- Отдельный блок отвечает за защиту конструкции от воздействия тепла. При прохождении электрического тока некоторые элементы могут серьезно нагреваться. Поэтому дополнительно устанавливается охлаждающий модуль, представленный вентилятором и датчиком температуры.
- Блоки управления, которые позволяют устанавливать основные параметры, а также элементы индикации.

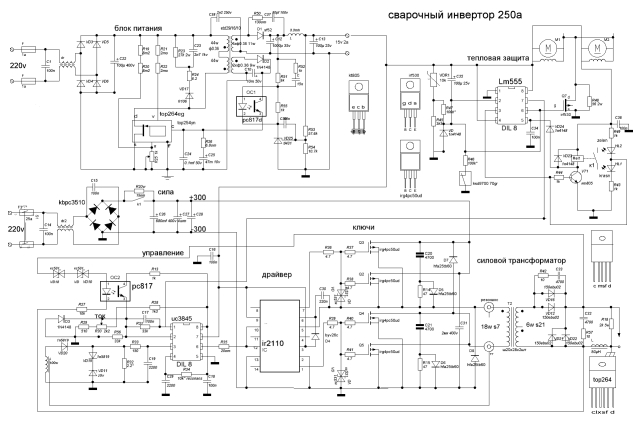

Пример принципиальной схемы для тока 250А
Оборудование диодного моста для сварочного аппарата производится и устанавливается с учетом мощности устройства и некоторых других моментов. Каждый аппарат имеет свои особенности, которые рассмотрим далее подробно.
Схемы аппаратов Сварис
Сварочный аппарат Сварис 200 характеризуется простотой в применении и невысокой стоимостью. Уже моделям Сварис 160 были присущи высокие эксплуатационные характеристики, а новый вариант исполнения был усовершенствован. Схема инверторного сварочного аппарата определяет следующие эксплуатационные характеристики:
- Максимальный показатель потребления составляет 5 кВт.
- Сварочный ток может варьировать в пределе от 20-200 А.
- Показатель напряжения холостого хода 62 В.
- Показатель КПД 85%.
- Рекомендуемые электроды 1,6-5,0.
В целом можно сказать, что инвертор выполнен по классической схеме, которая была рассмотрена выше.
- Сварочный аппарат Сварис
- Принципиальная схема сварочного инвертора Сварис
Схемы моделей ММА-200 и ММА-250
Большое распространение получили модели ММА-200 и ММА-250. Эти инверторы практически идентичны, разница заключается лишь в нижеприведенных моментах:
- Схема сварочного инвертора ММА 250 предусматривает наличие в выходном каскаде по 3 резистора полевого типа. Все ни подключены параллельно. Схема сварочного инвертора ММА 200 указывает лишь на наличие двух резисторов.
- У новой версии три импульсных трансформатора, в то время как у старой только два.
Основная схема обеих моделей практически полностью идентична.
Схема инвертора ММА-200
Схемы Inverter 3200 и 4000
Для проведения ручной дуговой сварки можно использовать Inverter 4000 или 3200. Оба аппарата обладают практически идентичной конструкцией, которая обеспечивает наличие следующих функций:
- Защита от эффекта залипания электрода.
- Защита основных элементов от серьезного перепада напряжения.
- Контроль основных параметров дуги.
- Встроенный элемент охлаждения с контрольными датчиками.
При изготовлении инверторов была обеспечена защита по классу IP21. Мощность устройства составляет 5,3 кВт, питается от стандартной сети энергоснабжения. Подробная схема inverter 3200 pro определяет весьма привлекательные свойства этих моделей, за счет чего они получили широкое распространение.
youtube.com/embed/7lYhuy3TXds?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Схемы других моделей
Как ранее было отмечено, практически все инверторы работают по схожему принципу, и создаваемые схемы могут отличаться несущественно. Все сварочные аппараты делятся на несколько основных групп:
- Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Подобная схема характеризуется высокой эффективность, а конструкция имеет небольшой вес.
- Для применения тугоплавких электродов применяется сварочное оборудование типа ММА+TIG. Они могут работать в среде инертных газов.
- На производственных линиях встречаются агрегаты с полуавтоматической подачей прутка. В этом случае работа, как правило, проводится в среде инертных газов или в специальных ванночках.
- При кузнечном или прочем ремонте используется точечная сварка.
Модель ARC 160, схема которой довольно сложна, может применяться для проведения самых различных работ. В отличии от arc 140, схема новой модели лишена основных недостатков.

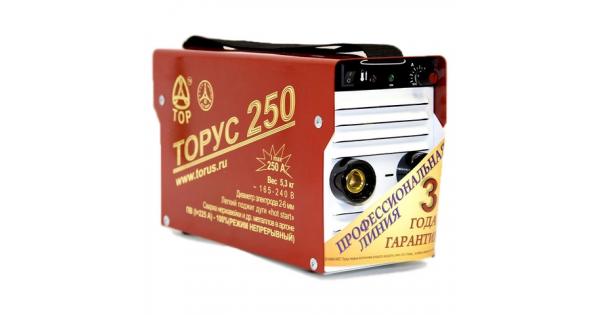

Сварочный инвертор ТОРУС 250

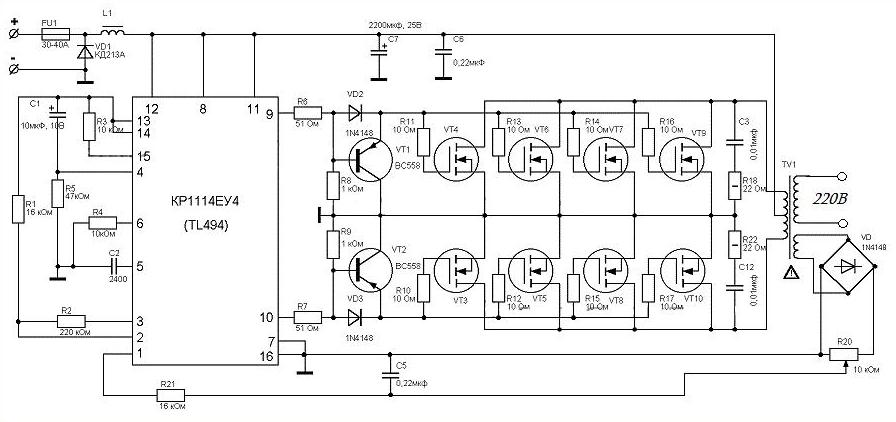

Вариант исполнения торус 250 состоит из следующих элементов:
- Генератора тактового типа, построенного на микросхеме TL Стоит учитывать, что схема мощного инвертора не предусматривает использование ШИМ, но в микросхеме есть два компаратора с датчиками тепловой защиты.
- Система защиты и регулировочный модуль выполнены на основе LM Датчик, определяющий параметры тока, помещен на ферритовом кольце с обмоткой.
- В схему включается также два выходных драйвера, построенные на IR
В отдельную категорию относят схему сварочного инвертора на тиристорах, которая получила весьма широкое распространение.
Ремонт Торус 250 следует проводить с открытия конструкции и визуального осмотра основных элементов. В рассматриваемом случае они следующие:
- Выпрямитель выходного типа представлен отдельной платой, на которой размещается два радиатора.
Они служат в качестве основания для размещения диодных сборок. Также в модуль входит один трансформатор и дроссель. Количество элементов в выходном выпрямителе во многом зависит от конкретной сборки.
- Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
- В качестве выходного выпрямителя используется мощный диодный мост. В рассматриваемом случае он расположен в нижней части конструкции. На этой модели устанавливается крайне надежный и практичный мост, который сложно спалить при исправной работе системы охлаждения.
- Микросхема управления является основным элементом конструкции. Как правило, от правильности его работы зависит долговечность всего аппарата. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним.
- Корпус с вентилятором системы охлаждения.
Как правило, охлаждающий блок выходит из строя только в случае механического воздействия.
Для диагностики многих элементов приходится проводить их демонтаж. Именно поэтому лучше всего доверить работу профессионалам, так как неправильная сборка может привести к существенным проблемам.
Сварочный инвертор САИ 200, схема которого несущественно отличается от аппаратов схожего типа, применяется для ручной дуговой сварки и наплавки при применении штучных электродов. RDMMA 200 относится к оборудованию нового типа, которое создается без применения трансформаторов. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума.
- Инвертор САИ 200
- Принципиальная схема сварочного инвертора САИ 200
В заключение отметим, что вышеприведенная информация определяет сложность конструкции сварочных инверторов. При этом производители не распространяют подробные схемы устройств, что усложняет обслуживание и ремонт. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Именно поэтому перед проведением каких-либо работ нужно подробно ознакомиться с конструктивными особенностями устройства.
Принципиальная схема сварочного инвертора для различных моделей
Как пользоваться аппаратом
После включения самодельного аппарата в цепь контроллер автоматически задает определенную силу тока. Если напряжение провода меньше 100 В, значит, устройство неисправно. Придется аппарат разобрать и повторно проверить правильность сборки. При помощи такого вида сварочных аппаратов осуществляется спайка и черных, и цветных металлов. Для сборки сварочного аппарата потребуется владение основами электротехники и, конечно, свободное время для его изготовления.
Инверторная сварка незаменима в гараже. Если не обзавелись еще этим инструментом, сделайте его самостоятельно и пользуйтесь в свое удовольствие!
youtube.com/embed/Bf_4AbNBF7M?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Сваривание металлов
Выбор хорошего электрода и способа сварки крайне важен, так как от него зависит, будут ли его механические свойства аналогичны свойствам основного металла.
Сварочная ванна должна быть защищенной от воздействия воздуха для исключения окисления металла.
С этой целью в рабочей зоне создается особая среда, что достигается двумя способами:
- Технология MIG-MAG, когда аргон, гелий или CO2 подается из специального баллона.
- Сжигание обмазки электрода и образование при этом защитного шлакового или шлакогазового «купола».
В процессе горения электродные покрытия связывают и выводят из шва кислород. Вдобавок вещества, содержащиеся в них, помогают ионизировать дугу, рафинируют и легируют металл шва.
В плане стабильности электроснабжения сварка — процесс довольно капризный, ведь требуемый температурный режим находится в прямой зависимости от параметров тока. Должна быть обеспечена устойчивость электрической дуги. Лишь стабильная дуга предотвратит появления дефектов шва, особенно при розжиге и затухании.
Чем свариваемые детали массивнее, тем более глубоким должно быть плавление, большего диаметра применяется электрод, больше силы и мощности требуется для работы. Определить силу тока оператор зачастую может лишь опытным путем, порой ее регулируют в процессе сварки, а иногда жестко фиксируют. Горение дуги от источника постоянного тока стабильнее, без прерываний.
При потреблении постоянного тока отсутствует полярность, образуется меньшее количество брызг металла, а шов получается качественнее. Сварка с переменным током несколько сложнее, потому что для поддержания дуги рабочий должен иметь серьезные навыки, высокого качества сварки в этом случае добиться сложно. Переменным током рекомендуется варить алюминий и его сплавы.
Виды сварочных аппаратов
Технологические возможности нашего века характерны использованием новых решений не только в военно-космической сфере, но и в бытовом применении инженерных, прогрессивных принципов. Этот процесс находит отражение и в технологии производства оборудования для сварочных работ. Стали возможными операции по соединению сплавов металлов и разнородных составов в единое целое. Для этого предназначены различные схемы сварочных инверторов, которые необходимы для выполнения определённых функций, а именно:
- для электродуговой сварки покрытыми электродами необходимы инверторы ММА, которые обеспечивают высокий КПД, при малом потреблении и невысоком весе оборудования;
- аппараты ММА+TIG, которые обеспечивают отличные показатели работы тугоплавкими электродами в среде инертных газов;
- агрегаты с полуавтоматической подачей сварочной проволоки (MMA+MIG) в среду защитных или активных газов в сварочной ванночке;
- оборудование для импульсной, точечной сварки для осуществления кузовного и прочего ремонта.
- сварочные преобразователи для резки металлов различного принципа действия.
Учитывая возможности этого спектра устройств, можно вести работы в среде разных газов и сваривать разнообразные металлы и сплавы с высоким качеством конечного изделия. При этом питающее напряжение может быть от 160 до270 В, а сварочный ток достигает значений 250 А, что не исключает применения электродов до 5 мм в диаметре. С использованием электросхем инверторного типа становится достижимым сочетание небольшого веса и мощного импульсного сварочного тока.
Эти параметры позволяют соединять тонкостенные листы, разнородные сплавы, оцинкованную и нержавеющую сталь в среде инертных газов, а также использовать точечную сварку для кузовного ремонта. Оборудование типа TIG и MAG/MIG нужно дополнить еврорукавами для подачи газа и сварочной проволоки, и приобрести баллоны с газом и редукторы для регулировки давления. Такое оборудование открывает широкие возможности по сварке разнообразных металлов.
Импульсный трансформатор
Важнейшим элементом схемы любого сварочного агрегата, определяющим особенности технологического процесса сварки, является понижающий трансформатор.
В сварочных инверторах он отличается особой компактностью. Другое существенное отличие этого узла от традиционных трансформаторов – наличие ещё одной (дополнительной) выходной обмотки, предназначенной для запитывания схемы управления.
На приёмную обмотку инверторного преобразователя поступает последовательность прямоугольных импульсов величиной порядка 310 Вольт и частотой 60-80 килогерц. При этом наводимое во вторичной обмотке напряжение снижается до 60-70 Вольт (за счёт меньшего количества витков).
Одновременно с этим величина тока в выходных цепях сварочного инвертора возрастает до 110-130 Ампер, после чего ток подвергается окончательному выпрямлению.
Схемы сварочного аппарата
При рассмотрении сварочного оборудования изучается электрическая и принципиальная схема. Если обратиться к понятиям, заметно, что они несут разные посылы. Учитывается информативность и модель построения. Электросхема представляет собой документ, который сообщает о важных частях оборудования. Основная задача — показать путь прохождения электрической энергии по оборудованию.
Электросхема
Компоненты взаимодействуют между собой и на схеме можно это проследить. Используются специальные обозначения для каждого отдельного компонента. При составлении электрических схем учитывается структура, а также функциональность.
Вам это будет интересно Проверка сопротивления
Важно! Все стандарты прописаны в ГОСТе 2.702-75. Принципиальная схема также относится к электрическому типу, однако имеет другие задачи
Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы
Принципиальная схема также относится к электрическому типу, однако имеет другие задачи. Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы.
Принципиальная схема
Электрическая
Стандартная электрическая схема инверторного сварочного аппарата включает в себя мощные транзисторы с частотой 50 Герц. Они действуют в цепи постоянного тока. Подача энергии происходит на выпрямитель для обеспечения стабильного выходного напряжения.
Выпрямитель на схеме
Важная информация! Чтобы частота не прыгала, используется диодный мост. Элемент работает на пару с фильтрующим конденсатором.
Мосты отличаются по мощности и вырабатывают высокую температуру. С целью их охлаждения применяются вентиляторы, радиаторы. Для фильтрующих конденсаторов необходим предохранитель, который убережет компонент в случае замыкания цепи.
Замыкания цепи
Также на схеме обозначен электромагнитный фильтр, который отвечает за совместимость тока. Напряжение подаётся от выпрямителя, представленный блок отвечает за высокочастотные помехи. В случае с трансформаторами проблема является актуальной. Есть схемы аппарата, включающие два мощных транзистора, которые применяются с отдельными радиаторами.
Трансформатор установлен высокой частоты, он обеспечивает быстрое преобразование напряжения. Его коммутация происходит на обмотке, поэтому максимальное напряжение в устройствах подобного плана доходит до 340 вольт. Чтобы при большом напряжении создать низкий уровень тока, необходима первичная обмотка. У инверторов параметр составляет 120 ампер.
Коммутация на обмотке
Интересно! Быстродействующие диоды, которые установлены с катодом, можно только предполагать о связи с выпрямителями.
По конструкции элементы просты, способны включаться по команде. Они отвечают за открытие и закрытие моста. Основная функция опять же связана с защитой агрегата. Сразу после подключения цепи к источнику питания по схеме задействуются конденсаторы. Они начинают заряжаться, уровень тока возрастает до максимума. Основная нагрузка подаётся на мосты, поэтому уровень заряда ограничивается.
Конденсаторы на схеме
Основные рекомендации
Перед сборкой нужно внимательно ознакомиться со схемой инверторной сварки и приобрести все необходимое для изготовления: купить радиодетали в специализированных радиомагазинах, найти подходящие каркасы трансформаторов, медную жесть и провод, продумать дизайн корпуса. Планирование работы значительно упрощает процесс сборки и экономит время. При пайке радиокомпонентов следует применять паяльную станцию (индукционная с феном), для исключения возможного перегрева и выхода из строя радиоэлементов. Соблюдать нужно и правила техники безопасности при работе с электричеством.
Что нужно для сборки инвертора
Основной задачей сварочного инвертора является преобразование силы тока, достаточной для использования в хозяйстве. Работа электродом производится на расстоянии 1 см для получения прочного шва. Изготовление самодельного сварочного инвертора происходит по плану, в соответствие со схемой.
Первично изготавливается блок питания, для его составляющих понадобиться:
- Трансформатор, имеющий сердечник из ферритного материала.
- Обмотка трансформатора с минимальным количеством витков – 100 шт., сечением 0,3 мм.
- Вторичная обмотка изготавливается из трех частей, внутренняя состоит из 15 витков с сечением провода 1 мм, средняя с таким же количеством витков сечением 0,2 мм, наружный слой 20 завитий диаметром не менее 0,35 мм.
https://youtube.com/watch?v=gdFLDqahzJ4
Самодельный инвертор необходимо изготавливать в соответствие с требуемыми характеристиками. Для стабильной, устойчивой к перепадам напряжения работы, обмотки используются на полной ширине каркаса. Алюминиевые провода не способны обеспечить достаточную пропускную способность дуги, имеют нестабильный теплоотвод. Качественный аппарат изготавливается с медной шиной.
Проверка работоспособности
После сборочных и отладочных работ проверяется работоспособность сварочного аппарата. Для этого устройство надо запитать от электросети 220 В, далее задать высокие показатели силы тока и сверить показатели по осциллографу. В нижней петле напряжение должно быть в пределах 500 В и не более 550 В. Если все правильно и электроника подобрана строго, показатель напряжения не превысит величины 350 В.
Потом сварка проверяется в действии. С этой целью используются необходимые электроды, и шов раскраивается до полного выгорания электрода
Затем важно проконтролировать температуру трансформатора. Если он попросту закипает, значит, в схеме есть недочеты и работу лучше не продолжать
После раскраивания двух-трех швов радиаторы нагреются до большой температуры, и важно дать им остыть. Для этого хватит двух-трехминутной паузы, в итоге температура выровняется до оптимальной
Обслуживание самодельного сварочного инвертора
Чертеж сварочного инвертора для сборки своими руками.
Для того, чтобы простой сварочный инвертор сделанный своими руками смог долго работать, за ним необходим грамотный уход. При поломке сварочного оборудования требуется снять корпус и аккуратно прочистить механизм при помощи пылесоса. В частях, куда он не достается можно воспользоваться кисточкой и сухой тряпкой.
В первую очередь, для самодельных инверторов нужно провести диагностику всего сварочного оборудования – проверяется напряжение, его вход и течение. При отсутствии напряжения необходимо проследить за функциональностью блока питания.
Также проблема может заключаться в сгоревших предохранителях конструкции. Слабым место считается и датчик, измеряющий температуру, который не ремонтируется, а заменяется.
После проведения диагностики необходимо обратить внимание на качество соединения электронных систем оборудования. Затем выявить некачественное скрепление на глаз либо используя специальный тестер
При выявлении данных неполадок, они устраняются тотчас за счет доступных деталей, чтобы не спровоцировать перегрев и поломку всего сварочного оборудования.
Диагностика самодельного инвертора и его подготовка к работе
Собрать самодельный сварочный инвертор не весь процесс
Подготовительный этап также считается важной частью всей работы, где необходимо проверить, правильно ли работают все его системы, и как нужно настроить нужные параметры
В первую очередь проводится диагностика оборудования, а именно подача напряжения 15 вольт на контроллер и охлаждающую систему сварочного аппарата, чтобы проверить их выдержку. Благодаря этому проверяется функционал механизмов и избежание перегревания во время эксплуатации агрегата.
При функциональности реле, напряжение в аппарат подается до 10 секунд
Достаточно важно узнать, сколько инвертор может во время сварки функционировать. Для этого он тестируется на протяжении 10 секунд
Если радиатор остается с прежней температурой, то время можно установить до 20 секунд, и т.д. до целой минуты.
Устройство сварочного инвертора: описание работы и назначение блоков на базе схемы РЕСАНТА САИ 140
У каждого производителя принципиальные схемы инверторных сварочных аппаратов разные. Мало того, даже разные линейки одного и того же производителя могут существенно отличаться. Но устройство сварочного инвертора имеет общие черты. Блоки те же. Просто собраны смогут быть по-разному. Это входной выпрямитель на базе мощного диодного моста и сглаживающих конденсаторов, инвертор — на ключевых транзисторах (тип IGBT или MOSFET) и выходной выпрямитель на базе высокочастотного понижающего трансформатора и диодного моста с выходным конденсаторным фильтром.
Принципиальная схема инверторного сварочного аппарата РЕСАНТА САИ 140
Далее рассмотрим, как работает сварочный аппарат, основываясь на схеме инверторного сварочного аппарата РЕСАНТА САИ 140. Он не лучше и не хуже остальных, просто есть его схемы.
Первичный выпрямитель и конденсаторный фильтр
Задача первичного выпрямителя — . В реалии он получается не совсем постоянным, а с некоторой пульсацией, но это уже явно не синусоида. Реализуется это обычным диодным мостом, который «переворачивает» нижнюю полуволну синусоиды.
Как работает сварочный инвертор: первая ступень преобразования напряжения в Ресанта САИ 140
Сетевое напряжение через входную стабилизирующую группу попадает на конденсаторы С1 и С2. Основная задача — снятие статического напряжения на землю. Именно поэтому включать инверторную сварку крайне желательно в розетку с действующим заземлением, а не просто с имеющимся контактом.
Далее, диодный мост «переворачивает» нижнюю полуволну. На его выходе получается пульсирующее напряжение. Для сглаживания пульсаций ставят конденсаторы (в приведенной схеме это конденсатор С8 ёмкостью 1 микрофарад на напряжение 400 В ). На их выходе напряжение уже постоянное. Конденсаторы стоят с солидным запасом по напряжению — 400 Вольт и выше, так как на выходе диодного моста напряжение уже больше чем сетевое — порядка 320-350 В. А если учесть еще возможные скачки… вот и ставят с запасом — на 400 В.
И конденсаторы, и диоды при работе сильно греются. Для лучшего отвода тепла их монтируют на алюминиевые радиаторы. Часто еще делают дополнительный обдув — ставят вентилятор. Если вы хотите, чтобы сварочный аппарат прослужил долго, следите за тем, чтобы кулер был в рабочем состоянии.
Инвертор
Блок инвертора преобразует постоянное выпрямленное напряжение низкой частоты в переменное напряжение высокой частоты. Реализуется обычно на ключевых транзисторах, которые открываются и закрываются с большой частотой. Именно они формируют переменное напряжение с частотой в десятки килогерц. Управляет их переключением контроллер.
Силовые транзисторы G30N60, при помощи которых преобразуется постоянный ток в высокочастотный переменный
На выходе инвертора получаем не синусоиду, а практически прямоугольные импульсы. Но для дальнейшего выпрямления это не проблема. Зато частота высокая, что значит, что вторичный выпрямитель можно сделать на небольшом по размеру трансформаторе.
Выпрямление и стабилизация
Полученное высокочастотное напряжение подается на высокочастотный трансформатор. Напряжение на нем понижается, ток увеличивается. Через его первичную обмотку протекает высокое напряжение небольшой силы тока, а со вторичной снимается более низкое напряжение, но сила тока уже порядка 150-220 ампер — в зависимости от мощности и класса аппарата.
Выходное преобразование напряжения перед подачей на электрод
Для получения постоянного напряжения на выходе трансформатора стоит диодный мост. Он выдает уже практически постоянное напряжение, которое «доглаживается» выходными конденсаторами и идет на сварочный электрод. Диоды на выходном мосту стоят особые — с высокой скоростью срабатывания (не более 40-55 наносекунд). Они должны сглаживать напряжение частотой в десятки килогерц, так что скорость срабатывания должна быть очень высокой. Если в процессе ремонта возникла необходимость их замены, то надо подбирать именно с высоким быстродействием. Иначе работать аппарат не будет.
Остальные блоки на схеме — это как раз управление, «дополнительные опции» типа защит от перегрева и залипания электрода.
Как выполнить самостоятельный ремонт инверторного устройства
Если после тестирования становится понятно, что причина неисправностей в работе инверторного аппарата кроется в его внутренней части, следует разобрать корпус и приступить к осмотру электронной начинки. Вполне возможно, что причина заключается в некачественной пайке деталей устройства или плохо присоединенных проводах.
Сгоревшие детали на плате инвертора Fubac IN-160 (регулятор AC-DC, транзистор 2NK90, резистор 47 Ом)
Такие детали при ремонте необходимо выпаять с плат (желательно использовать для этого паяльник с отсосом), а затем заменить на аналогичные. Если маркировка на неисправных элементах не читается, то для их подбора можно использовать специальные таблицы. После замены неисправных деталей желательно произвести тестирование электронных плат при помощи тестера. Тем более это необходимо сделать, если осмотр не позволил выявить элементы, подлежащие ремонту.
Визуальную проверку электронных схем инвертора и их анализ при помощи тестера следует начать с силового блока с транзисторами, так как именно он является наиболее уязвимым. Если транзисторы неисправны, то, скорее всего, вышел из строя и раскачивающий их контур (драйвер). Элементы, из которых состоит такой контур, также необходимо проверить в первую очередь.
Силовой блок инвертора
После проверки транзисторного блока проверяются все остальные блоки, для чего также используется тестер. Поверхность печатных плат необходимо внимательно осмотреть, чтобы определить на них наличие подгоревших участков и обрывов. Если таковые обнаружены, то следует тщательно зачистить такие места и напаять на них перемычки.
Если в начинке инвертора обнаружены перегоревшие или оборванные провода, то при ремонте их надо заменить на аналогичные по сечению. Хотя диодные мосты выпрямителей инвертора и являются достаточно надежными элементами, их также следует прозвонить при помощи тестера.
Наиболее сложный элемент инвертора – плата управления ключами, от исправности которого зависит работоспособность всего аппарата. Такую плату на наличие управляющих сигналов, которые подаются на шины затворов блока ключей, проверяют при помощи осциллографа. Заключительным этапом тестирования и ремонта электронных схем инверторного устройства должна стать проверка контактов всех имеющихся разъемов и их зачистка при помощи обычного ластика.
Система охлаждения
Из-за нагрева силовые узлы инвертора могут отказать. Во избежание этого помимо радиаторов с установленными подверженными нагреванию блоками, для недопущения перегрева также требуются вентиляторы.
Если есть высокомощный вентилятор, можно ограничиться только им, направляя воздух непосредственно к трансформатору. Если используются кулеры от старого ПК, то их понадобится порядка 6 штук. Как сделать охлаждение самого трансформатора: устанавливается сразу три вентилятора.
На самый греющийся радиатор устанавливается термодатчик, отключающий питание при приближении к заданной температуре.
Для нормального функционирования охлаждения в корпусе нужно расположить воздухозаборщики с постоянно свободными решетками.
Схемы других моделей
Как ранее было отмечено, практически все инверторы работают по схожему принципу, и создаваемые схемы могут отличаться несущественно. Все сварочные аппараты делятся на несколько основных групп:
- Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Подобная схема характеризуется высокой эффективность, а конструкция имеет небольшой вес.
- Для применения тугоплавких электродов применяется сварочное оборудование типа ММА+TIG. Они могут работать в среде инертных газов.
- На производственных линиях встречаются агрегаты с полуавтоматической подачей прутка. В этом случае работа, как правило, проводится в среде инертных газов или в специальных ванночках.
- При кузнечном или прочем ремонте используется точечная сварка.
Модель ARC 160, схема которой довольно сложна, может применяться для проведения самых различных работ. В отличии от arc 140, схема новой модели лишена основных недостатков.
Сварочный инвертор ТОРУС 250
Вариант исполнения торус 250 состоит из следующих элементов:
- Генератора тактового типа, построенного на микросхеме TL Стоит учитывать, что схема мощного инвертора не предусматривает использование ШИМ, но в микросхеме есть два компаратора с датчиками тепловой защиты.
- Система защиты и регулировочный модуль выполнены на основе LM Датчик, определяющий параметры тока, помещен на ферритовом кольце с обмоткой.
- В схему включается также два выходных драйвера, построенные на IR
Ремонт Торус 250 следует проводить с открытия конструкции и визуального осмотра основных элементов. В рассматриваемом случае они следующие:
- Выпрямитель выходного типа представлен отдельной платой, на которой размещается два радиатора. Они служат в качестве основания для размещения диодных сборок. Также в модуль входит один трансформатор и дроссель. Количество элементов в выходном выпрямителе во многом зависит от конкретной сборки.
- Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Для того чтобы снизить степень нагрева все они размещаются на отдельных радиаторах, которые изолированы специальными прокладками.
- В качестве выходного выпрямителя используется мощный диодный мост. В рассматриваемом случае он расположен в нижней части конструкции. На этой модели устанавливается крайне надежный и практичный мост, который сложно спалить при исправной работе системы охлаждения.
- Микросхема управления является основным элементом конструкции. Как правило, от правильности его работы зависит долговечность всего аппарата. Самостоятельно проверить блок можно только при наличии специального осциллографа и соответствующих навыков работы с ним.
- Корпус с вентилятором системы охлаждения. Как правило, охлаждающий блок выходит из строя только в случае механического воздействия.
Сварочный инвертор САИ 200, схема которого несущественно отличается от аппаратов схожего типа, применяется для ручной дуговой сварки и наплавки при применении штучных электродов. RDMMA 200 относится к оборудованию нового типа, которое создается без применения трансформаторов. За счет этого возможна более точная и плавная регулировка показателей тока, при работе не появляется сильного шума.
В заключение отметим, что вышеприведенная информация определяет сложность конструкции сварочных инверторов. При этом производители не распространяют подробные схемы устройств, что усложняет обслуживание и ремонт. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Именно поэтому перед проведением каких-либо работ нужно подробно ознакомиться с конструктивными особенностями устройства.
Тор – Помощь с коммунальными платежами
Добавлено: 7 марта 2022
Обновлено: 30 мая 2022 / 20 июля 2022 / 1 августа 2022 / 8 сентября 2022 В 2022 году цены на энергию растут, и большинство из нас беспокоится о том, как мы будем оплачивать счета за коммунальные услуги, а те, кто пользуется счетчиками с предоплатой, как вы собираетесь поддерживать их пополнение.
Мы понимаем, что в связи с этим и другими растущими расходами для некоторых людей это очень тревожное время, и мы хотим заверить вас, что мы здесь, чтобы предоставить вам информацию и поддержку, чтобы помочь вам управлять своими арендными платежами, а также как предоставление вам информации о том, какая другая поддержка доступна, и советы, которые помогут вам переосмыслить энергию, сэкономить деньги и использовать только то, что вам действительно нужно.
Объяснение цен на энергоносители
Верхний предел цен – это ограничение на единицу газа и электричества, а не ограничение общих счетов за электроэнергию, которые будут увеличиваться или уменьшаться в зависимости от энергопотребления.
Предельная цена ограничивает ставки, которые поставщик может взимать за свои тарифы по умолчанию. К ним относятся постоянная плата и цена за каждый кВтч электроэнергии и газа (единицы, из которых рассчитывается ваш счет).
Предельная цена на энергию увеличилась на 54% в апреле, до эквивалента чуть менее 2000 фунтов стерлингов в год для среднего пользователя, при среднем увеличении на 700 фунтов стерлингов. Верхний предел цен на энергию должен был снова вырасти на 80% в октябре, что потребовало бы счетов на сумму 3549 фунтов стерлингов.в год для обычных пользователей.
Однако 8 сентября 2022 года правительство вмешалось и объявило, что счета за электроэнергию будут ограничены 2500 фунтами стерлингов до 2024 года, при этом типичное домашнее хозяйство платит около 2100 фунтов стерлингов в год.
Сколько я буду платить?
Вы по-прежнему будете платить за газ и электричество, которые используете. Но правительственная гарантия цен на энергию ограничит цену, которую поставщики могут взимать за каждую единицу энергии.
Для типичного домохозяйства – потребляющего 12 000 кВтч (киловатт-часов) газа в год и 2,900 кВтч электроэнергии в год – это означает, что годовой счет не превысит 2500 фунтов стерлингов с октября.
На сумму, которую вы платите, может повлиять ваш способ оплаты, например. Прямой дебет, счетчик предоплаты или чеком.
Для тех, кто использует энергию выше среднего, например, для больших семей или пожилых людей в больших домах, годовой счет может быть намного выше.
Буду ли я по-прежнему получать выплаты на прожиточный минимум?
Объявление от 8 сентября подтвердило, что пакет поддержки и выплаты будут по-прежнему производиться в соответствии с планом, подробности вы можете найти ниже.
На данный момент эти платежи будут выплачены только этой зимой, а ограничение будет действовать два года.
Поддержка правительства и местных советов
26 мая 2022 года правительство объявило о новом пакете поддержки на сумму более 15 миллиардов фунтов стерлингов, чтобы помочь домохозяйствам в связи с ростом стоимости жизни.
Этот пакет является дополнением к более чем 22 миллиардам фунтов стерлингов, объявленным ранее, с государственной поддержкой стоимости жизни, которая в настоящее время составляет более 37 миллиардов фунтов стерлингов в этом году. Это означает, что почти все восемь миллионов наиболее уязвимых домохозяйств получат единовременную поддержку в размере 1200 фунтов стерлингов в этом году, чтобы помочь покрыть стоимость жизни, при этом все внутренние потребители электроэнергии получат не менее 400 фунтов стерлингов.
Эти выплаты будут производиться непосредственно лицам, имеющим на это право, по всей Великобритании, поэтому заявителям не нужно предпринимать никаких действий.
Единовременная выплата стоимости жизни в размере 650 фунтов стерлингов для тех, кто получает пособие по проверке нуждаемости
Более 8 миллионов домохозяйств, получающих пособие по проверке нуждаемости, получат в этом году выплату в размере 650 фунтов стерлингов двумя частями. Сюда входят все домохозяйства, получающие следующие пособия:
- Universal Credit
- Пособие по безработице на основе дохода
- Пособие по трудоустройству и поддержке в зависимости от дохода
- Поддержка доходов
- Рабочий налоговый кредит
- Детский налоговый вычет
- Пенсионный кредит
Первый платеж в размере 326 фунтов стерлингов начал поступать напрямую людям с 14 июля, а второй платеж в размере 324 фунтов стерлингов был отправлен позже в этом году в рамках правительственного пакета поддержки в размере 37 миллиардов фунтов стерлингов
- 326 фунтов стерлингов – первый из двух платежи на прожиточный минимум – автоматически поступят на семь миллионов банковских счетов в период с сегодняшнего дня по 31 июля 2022 г.
- Второй платеж в размере 324 фунтов стерлингов последует осенью, а отдельные выплаты пенсионерам и инвалидам поступят позже в этом году
- Претенденты на получение налоговой льготы получат свою первую выплату прожиточного минимума к осени
Если вы имеете право, вам не нужно ничего делать. Эти платежи будут производиться автоматически и напрямую лицам, имеющим на это право, по всей Великобритании, поэтому заявителям не нужно предпринимать никаких действий. Нет необходимости звонить в ДВП.
Платежи от HMRC только для тех, кто получает налоговые льготы, будут следовать вскоре после каждого, чтобы избежать дублирования платежей.
Заявители должны будут получать одно из вышеуказанных пособий и подать заявку, которая впоследствии будет удовлетворена, по состоянию на 25 мая 2022 года, чтобы иметь право на получение первой из двух частей.
Этот платеж не будет облагаться налогом, не будет учитываться при расчете максимального размера пособий и не повлияет на существующие выплаты пособий.
150 фунтов стерлингов Плата за стоимость жизни по инвалидности
Около шести миллионов человек в Великобритании, которые получают следующие пособия по инвалидности, получат единовременную выплату в размере 150 фунтов стерлингов:
- Пособие на проживание для инвалидов (включая пособие на проживание для детей-инвалидов)
- Выплата личной независимости
- Пособие по посещаемости
- Шотландское пособие по нетрудоспособности
- Платеж за независимость вооруженных сил
- Пособие на постоянную посещаемость
- Дополнение к военной пенсии
Для многих получателей пособий по нетрудоспособности, которые получают пособие на основе проверки нуждаемости, эти 150 фунтов стерлингов добавятся к 650 фунтам стерлингов, которые они получат отдельно. Как и в случае с другими платежами на стоимость жизни, эти платежи также будут освобождены от налогов, не будут учитываться при расчете максимального размера пособий и не окажут никакого влияния на существующие выплаты пособий.
Программа поддержки счетов за электроэнергию удвоена до единовременной выплаты в размере 400 фунтов стерлингов
Все внутренние потребители энергии в Великобритании получат грант в размере 400 фунтов стерлингов для оплаты счетов за электроэнергию в рамках расширения Программы поддержки счетов за энергию.
Помимо удвоения суммы поддержки в размере 200 фунтов стерлингов, о которой было объявлено ранее в этом году, полная выплата в размере 400 фунтов стерлингов теперь будет производиться в виде гранта, который не будет возмещаться за счет более высоких счетов в последующие годы.
Увеличение на 500 млн фунтов стерлингов и расширение Фонда поддержки домохозяйств
Для поддержки людей, нуждающихся в дополнительной помощи, правительство предоставляет дополнительную местную поддержку в размере 500 млн фунтов стерлингов через Фонд поддержки домохозяйств, срок действия которого будет продлен с октября 2022 г. по март 2023 г.
Свяжитесь с местными властями напрямую, чтобы узнать больше и подать заявку. Следите за новостями на их сайте:
- Городской совет Уоррингтона
- Совет Сент-Хеленс
- Городской совет Ливерпуля
Децентрализованные советы Ливерпуля (Knowsley, Sefton, Wirral, Liverpool) – чтобы найти свой совет, посетите: www.gov.uk/find-local-council дополнительные 150 фунтов стерлингов, которые уже отправлены многим семьям. Это увеличивает поддержку миллионов до 1200 фунтов стерлингов к концу года.
- Warrington – платежи отправлены с мая 2022 года
www.warrington.gov.uk/energy-bill - Сент-Хеленс – платежи должны быть получены до 30 апреля 2022 г.
www.sthelens.gov.uk/article/4593/Council-Tax-energy-rebate - Ливерпуль – платежи должны быть получены до 1 мая 2022 г.
https://liverpool.gov.uk/council-tax/council-tax-energy-rebate/
Для получения информации о дискреционных платежах посетите веб-сайт вашего местного органа власти, чтобы найти свой совет, посетите: www. gov.uk/find-local-council
Временное изменение на Fuel Direct — оплата счетов с использованием ваших пособий
С 1 апреля 2022 г. по 1 апреля 2023 г. DWP ввело временное изменение на Fuel Direct, чтобы защитить заявителей в условиях беспрецедентных цен на энергию. В течение этого периода поставщики энергии больше не могут запрашивать новые вычеты или повышенные выплаты из пособия заявителя для оплаты текущего потребления топлива.
Для заявителей, которые оплачивают свое текущее использование топлива непосредственно из своих пособий, сумма, которую они платят, не увеличивалась автоматически, если их счет увеличивался в апреле 2022 года, и не будет автоматически увеличиваться при изменении предельной цены в октябре 2022 года.
Если заявители используют Fuel Direct и считают, что они в состоянии оплачивать возросшие счета, им следует связаться с DWP, чтобы изменить существующую договоренность.
- Претенденты на получение универсального кредита могут использовать свой универсальный кредитный журнал, чтобы сделать этот запрос или позвонить по телефону 0800 328 5644.
- Заявители на получение пособия по безработице, пособия по безработице и пособия по трудоустройству и поддержке могут позвонить по номеру 0800 169 0310.
- Для получения пенсионного кредита заявители могут позвонить по номеру 0800 99 1234.
Любой, кто испытывает трудности с оплатой счетов за электроэнергию, должен связаться со своим поставщиком энергии, чтобы обсудить доступные варианты.
Дополнительная информация
Поддержка тех, на кого повлиял рост стоимости жизни, от Money and Pensions Service (MaPs)
MaPs выпустила новое руководство, чтобы помочь людям управлять изменениями стоимости жизни. Новое руководство на веб-сайте MoneyHelper помогает людям управлять своими деньгами в трудные времена. Оно содержит информацию для тех, кто:
- изо всех сил старается следить за своими счетами и платежами
- Испытываете снижение доходов или сжатые бюджеты
- Работаете не по найму
- Были или обеспокоены увольнением или потерей работы
Бесплатные консультации по долгам
Для людей, которые уже не оплачивают свои счета или кредитные обязательства, бесплатные услуги консультаций по долгам доступны через инструмент MaPS для поиска советов.
Помощь в определении приоритетности счетов
Бесплатный инструмент MoneyHelper для определения приоритетов счетов и платежей может помочь вам узнать, с какими платежами нужно иметь дело в первую очередь, и как принять меры, чтобы не отставать от платежей.
Получение наилучшего предложения по счетам за электроэнергию
В большинстве случаев переход на новый тариф на электроэнергию — это быстрый и простой способ уменьшить ваши счета, но не в данный момент. Если вы беспокоитесь о своих счетах, обратитесь за консультацией специалиста в отдел энергетики фонда «Торус». Позвоните по телефону 0300 123 5809 или напишите по адресу [email protected].
Помощь от поставщиков энергии
Грант поставщика энергии – до 750 фунтов стерлингов
Поставщики энергии предлагают денежные субсидии тем, кто больше всего пострадал от повышения счетов. Например, British Gas выделяет до 750 фунтов стерлингов через свой новый фонд помощи нуждающимся.
Сумма может варьироваться в зависимости от вашего поставщика и ваших обстоятельств.
Помощь могут получить не только заявители Universal Credit, но если вы получаете пособие и имеете низкий доход, вы можете соответствовать требованиям. Спросите своего поставщика, что предлагается и как подать заявку, или проверьте здесь:
- Энергетический фонд
- Фонд поддержки потребителей энергии EDF
- Энергетический фонд Эона
- Долг Ovo и энергетическая помощь
- Фонд помощи нуждающимся Scottish Power
Вы проверили, есть ли у вашего поставщика трастовый фонд?
Большинство коммунальных предприятий предлагают больше, чем просто план платежей. Поставщики могут помочь людям, которые испытывают трудности с оплатой счетов, и могут даже финансировать другие товары, такие как бытовая техника.
Если вы не можете оплатить счета, не паникуйте, не игнорируйте это и не смущайтесь. Проверьте своего поставщика сегодня:
- British Gas
- ЭОН
- Шотландская сила
- Объединенные коммунальные службы
Грант на погашение просроченной задолженности – до 1500 фунтов стерлингов
Вы можете подать заявку на получение субсидии на погашение задолженности, если вы просрочили выплату в British Gas Energy Trust.
Подать заявку может любой желающий, не только клиенты British Gas . Если вы претендуете на пособие и боретесь с трудностями, вы можете иметь на это право.
У вас должно быть менее 1000 фунтов стерлингов на сбережениях, и вы столкнулись с нехваткой топлива. Вы также должны обратиться за помощью в агентство финансовых консультаций, например, Citizens Advice.
Сумма, которую вы можете получить, будет зависеть от ваших потребностей, а гранты в размере более 1500 фунтов стерлингов предназначены для исключительных обстоятельств.
Поддержка Ofgem
Ofgem, регулирующий орган по газу и электричеству, опубликовал следующие общие рекомендации для тех, кто испытывает трудности с оплатой счетов за электроэнергию.
Энергетические субсидии
Схема скидок для теплого дома
Если вы получаете элемент Гарантийного кредита пенсионного кредита или имеете низкий доход, вы можете иметь право на скидку до 140 фунтов стерлингов на оплату электроэнергии зимой в рамках программы скидок для теплого дома .
Программа скидок “Теплый дом” открывается каждый октябрь. Деньги вам не выплачиваются — это разовая скидка на счет за электроэнергию в период с октября по март. Вместо этого вы можете получить скидку на счет за газ, если ваш поставщик обеспечивает вас и газом, и электричеством. Свяжитесь с вашим поставщиком, чтобы узнать.
Чтобы получить дополнительную информацию, в том числе о том, как подать заявку, посетите: www.gov.uk/the-warm-home-discount-scheme. Вы также можете позвонить в службу поддержки WHD 0800 731 0214.
Выплата в холодную погоду – до 75 фунтов стерлингов
Когда температура резко падает, члены семьи с низким доходом могут получить выплату в размере 25 фунтов стерлингов.
Эти выплаты в холодную погоду уже были произведены в нескольких местах, жители которых столкнулись с отрицательной погодой.
Оплата производится автоматически, в том числе на Universal Credit, за каждые семь дней низких температур.
В самых холодных районах этой зимой было произведено три платежа по 25 фунтов стерлингов, что в сумме составило 75 фунтов стерлингов. Узнайте больше, в том числе о том, как подать заявку: www.gov.uk/cold-weather-payment/eligibility
Liverpool City Council Healthy Homes
Клиентам, проживающим в Ливерпуле, команда Liverpool City Council Healthy Homes предоставляет бесплатную помощь и консультации местным жителям, которые испытывают трудности с оплатой счетов за электроэнергию и отоплением своих домов.
Вы можете поговорить с членом их команды или организовать бесплатную оценку энергии, позвонив по телефону 0800 012 1754 или написав по электронной почте[email protected]. Чтобы узнать больше, нажмите здесь, чтобы посетить веб-сайт городского совета Ливерпуля.
Другая служба поддержки местных органов власти
Посетите веб-сайт местного совета, чтобы узнать больше о поддержке, доступной в вашем районе:
Совет Сент-Хеленс
Городской совет Уоррингтона
Городской совет Ливерпуля
Ливерпульские автономные советы (Ноусли) Сефтон, Уиррал, Ливерпуль) – чтобы найти свой совет, посетите: https://www. gov.uk/find-local-council
Помощь со счетами за воду
Если вы не можете оплатить счет за воду, United Utilities также запустила новую услугу Pay-As-U-Go, чтобы предоставить вам больше гибкости при оплате счетов за воду.
Узнайте больше на веб-сайте UU или позвоните по номеру 0800 072 6765.
Позвольте нам помочь
Если вы испытываете финансовые трудности, пожалуйста, свяжитесь с нами как можно скорее, так как лучше сообщить нам об этом сейчас, так что наши преданные команды могут сделать все возможное, чтобы помочь.
Мы можем помочь вам с:
- Warm Home Скидка и приоритетное обслуживание Информация о регистрации
- Поддержка счетов за газ и электроэнергию, включая задолженность по топливу
- Заявки на трастовый фонд
- Расход воды
- Консультации по льготам и максимизация дохода
- Продовольственные банки и продовольственные склады
Если вам трудно платить за аренду, обратитесь в нашу группу по доходам.
Если вы испытываете затруднения с управлением вашей арендой Torus, наша команда поддержки аренды может помочь, узнайте больше о поддержке, которую они могут предложить здесь.
Вам нужна помощь, чтобы помочь вам улучшить ваше финансовое положение, затем обратитесь в группу финансового обеспечения Torus Foundation, которая напрямую поможет или укажет организациям, которые могут предоставить поддержку. Они также могут помочь вам оценить, на какие гранты вы можете иметь право, и поддержать вас при подаче заявления.
Фонд Торус может помочь вам разными способами. Возможно, вы ищете работу с более высокой оплатой, чтобы управлять своими счетами, стать более уверенным в технологиях по мере того, как все больше услуг переходит в онлайн, хотите максимально использовать местные продовольственные кладовые или нуждаетесь в поддержке и руководстве по подготовке к расходам на электроэнергию. Они также могут помочь вам оценить, на какие гранты вы можете иметь право, и поддержать вас при подаче заявления. Узнайте больше о том, что может предложить фонд «Торус» здесь.
Другие полезные ссылки
Если вы боитесь задолжать по счетам. существует множество организаций, где вы можете получить бесплатную консультацию, в том числе:
Simple Energy Advice
Energy Saving Trust — сделайте свой дом более энергоэффективным, сократите выбросы углерода и снизьте счета за электроэнергию.
Affordable Home Obligation– gov.uk: Помощь от вашего поставщика энергии: The Affordable Warmth Obligation
Citizens Advice- субсидии и льготы, которые помогут вам оплатить счета за электроэнергию
Эксперт по экономии денег. Сайт Мартина Льюиса предлагает бесплатные и беспристрастные советы, которые помогут вам сэкономить деньги на кредитных картах, кредитах, энергии и многом другом.
Какой? -Экспертные руководства, которые помогут вам увеличить ваши деньги. Узнайте, как эффективно составлять бюджет, заключать более выгодные сделки и находить разумные способы зарабатывать и экономить деньги.
Money Helper (бывшая The Money Advice Service) — множество полезных советов и советов, в том числе по планированию бюджета и экономии денег.
СКЕЙЛ + Тор
Управление ключами без хранения через Torus
Torus — это удобная система управления ключами без хранения для децентрализованных приложений. Команда Torus сосредоточена на создании доступного и безопасного шлюза для основных пользователей в децентрализованной экосистеме. Их подход заключается в использовании существующих учетных данных для входа, таких как Google, Facebook и другие входы OAuth, в сочетании с инновационным использованием распределенной генерации ключей, чтобы обеспечить безопасное решение, не связанное с хранением, для управления криптовалютными платежами, подписи цифровых транзакций и выполнения других действий в приложении. ончейн-авторизация.
Настройка взаимодействия с пользователем Dapp
Более 250 приложений интегрированы с кошельком Torus, включая Aave, Augur, Cryptograph, GoodDollar, MyCryptoHeroes, Yearn Finance, KyberSwap и OpenSea. Кроме того, все больше пользователей используют SDK DirectAuth для настройки возможностей подписи и дальнейшего повышения удобства использования в своих приложениях. Все эти приложения интегрируют Torus в свои приложения почти так же, как кто-то может интегрировать PayPal в качестве платежного решения для продавца, но гораздо более плавно, учитывая природу криптовалюты и токенов в качестве первых примитивов.
Torus использует прогрессивный подход к адаптации, позволяющий пользователям повысить степень безопасности и недоверия к своим учетным данным для входа в систему. Под этим мы подразумеваем, что пользователи могут начать работу с одними учетными данными для входа (например, с именем пользователя/паролем Google OAuth). Со временем и по мере того, как пользователи будут больше инвестировать, они могут добавить комбинацию аутентификаций, чтобы снизить риск того, что один скомпрометированный пароль (или скомпрометированная система) приведет к взлому их кошелька или входа в Dapp.
List of Supported OAuth Logins
- Twitch
- Discord
Torus Wallet and DirectAuth Integrations
Torus offers two forms of integration: 1) integration via their wallet interface and 2) прямая интеграция авторизации через SDK. Интеграция кошелька требует очень мало времени и усилий — во многих случаях минуты. Интеграция через их SDK может занять немного больше времени — в основном из-за решения проблем с дизайном приложения — но обеспечивает гораздо более гибкие возможности авторизации.
Эта возможность DirectAuth позволяет любому приложению подписывать, хранить и извлекать ключи в сети Torus вне кошелька. Эта прямая форма доступа позволяет разработчикам настраивать потоки транзакций в приложении, позволяя пользователям устанавливать разрешения подписи, пороговые значения расходов и другие параметры транзакции в сети. Текущее состояние криптографии — это состояние, при котором каждая транзакция в пользовательском смысле может быть набором отдельных действий или событий в смысле блокчейна. Необходимость подписывать пять или шесть раз для проведения одной коммерческой транзакции не является оптимальным для пользователя. Возможность Torus DirectAuth дает разработчикам возможность разрешить пользователям предварительно авторизовать ни к чему не обязывающие действия, предварительно одобрить транзакции с низкой стоимостью, установить ежедневные лимиты расходов или настроить другие пороги подтверждения с низким уровнем риска, тем самым улучшая взаимодействие с пользователем.
Дополнительным преимуществом использования метода прямой аутентификации является то, что пользователи получают возможность настраивать свои учетные данные для входа в приложение отдельно для каждого приложения. С кошельком есть единые учетные данные для входа. С помощью DirectAuth пользователи приложений могут настраивать свои учетные данные для входа в систему отдельно для каждого приложения.
Распределенная генерация ключей
Torus может обеспечить этот тип беспрепятственной авторизации с помощью функции распределенной генерации и хранения ключей, которая работает и питается от независимой сети узлов. Torus использует тип схемы порогового разделения секрета, категорию алгоритмов, которая существует с 70-х годов.
Закрытые ключи в сети Torus хранятся как общие ресурсы. Эти общие ресурсы имеют пороговую структуру доступа — если у вас есть более половины общего количества общих ресурсов, вы можете восстановить свой закрытый ключ. Например, если всего есть 3 общих ресурса, вам потребуется как минимум 2 общих ресурса для восстановления вашего закрытого ключа. Схемы порогового разделения секретов, подобные этой, существуют с 70-х годов, и самая простая пороговая схема совместного использования секрета — это совместное использование секрета Шамира.
Алгоритмы позволяют группе узлов (или участников ответов, как они называются в алгоритмах) генерировать между собой ключ, для которого каждый из них имеет лишь небольшую часть ключа. Ни один узел не может восстановить ключ с имеющейся у него информацией. Но если собрать определенный порог ответов участников, например, m из n, где n выше порога, можно получить ключ.
Что происходит, когда вы входите в кошелек Torus, вы получаете свои токены авторизации, которые являются стандартным логином пользователя в мире Web2. Затем вы передаете эти токены набору узлов на серверной части, каждый из которых индивидуально проверяет, что вы тот, за кого себя выдаете. Узлы используют каждый токен аутентификации для возврата частей секретных ресурсов Шамира, набор которых реконструируется только в контексте внешнего браузера, в котором запущено Dapp. Ключ никогда не сохраняется и не восстанавливается нигде, кроме этого конкретного контекста. Этот контекст браузера в идеале должен быть защищен от доверия с помощью безопасных хэшей или загрузки через IPFS.
Сеть узлов Torus
Ключевой частью этой схемы без хранения является использование набора независимых узлов. Эта сеть имеет две основные области работы:
- Генерация и хранение ключей. Общие ключи генерируются узлами в сети и хранятся в сети как коллектив. Интерполяция ДКГ.
- Управление доступом к ключу. Этот компонент состоит из универсального сценария проверки, который использует сеть для проверки того, что его просят проверить, а именно общих ключей, полученных из одной или нескольких учетных записей и сохраненных в узлах.
Узлы управляются большой экосистемой заинтересованных сторон в пространстве, которые разделяют одно и то же видение роста экосистемы. Список операторов узлов можно просмотреть на сайте Torus, но некоторые из них включают Binance, Etherscan, SKALE, Fortmatic и ENS. На данный момент это разрешенная сеть, однако она постепенно децентрализуется. Кроме того, потенциально может быть добавлена структура стимулирования посредством оценки комиссий для приложений, использующих сеть, доходы от которых затем распределяются между узлами.
SKALE + Torus
Сочетание сети SKALE и Torus является естественным, поскольку их цели и возможности дополняют друг друга. Интеграция проста независимо от того, используют ли разработчики кошелек Torus напрямую или используют интеграцию DirectAuth. В кошелек Torus встроен доступ к сети SKALE. Разработчики могут просто изменить конечные точки RPC, и тогда они смогут получить доступ к своим цепочкам SKALE.
Благодаря возможности DirectAuth Torus разработчики могут лучше контролировать управление ключами и разрешениями пользователей. Что касается подключения к сети SKALE, они также могут сделать это с помощью SKALE SDK. Другими словами, подключиться к сети SKALE можно через Torus Wallet или напрямую через SKALE SDK. Комбинация важна, потому что оба повышают удобство использования приложения и уменьшают трение, которое, к сожалению, является обычным явлением во многих приложениях на основе блокчейна.
Как SKALE, так и Torus считают своей миссией облегчить разработчикам создание нового поколения Dapps и помочь сделать следующий большой шаг в децентрализованных решениях.
Технические основные моменты сети Skale включают в себя:
- нулевой до почти нулевой платы за газ
- Выбор случайных узлов/Частое вращение узлов
- Виртуализированные субноды
- Соглашение валидатора ABBARINATIORSIRATIRATION (
- Конфитарические.
)
- BLS RULLUPS
- Мониторинг узлов
- Спроектирование Ethereum
Подробности о сети SKALE можно найти здесь:
- SKALE Объяснитель Video #1 (Модель безопасности Объединенного обеспечения)
- 70067. и контейнеризация для питания децентрализованных систем)
- Сеть SKALE: Учебник по технологиям
- Сеть SKALE: Основные технические моменты
Интервью с Чжэнь Ю, соучредителем Torus
Команда SKALE Labs встретилась с Чжэнь Ю, соучредителем Torus, чтобы поговорить о Torus, разработчиках Dapp, интеграции аутентификации и многом другом. Жень живет и работает в Сингапуре.
Чжэнь Юй, соучредитель TorusКак дела у Torus и какие отрасли наиболее активны?
У нас все хорошо. Мы живем уже более двух с половиной лет. Более 250 приложений используют Torus, и мы наблюдаем огромный рост, особенно когда речь идет об интеграции DirectAuth. Мы наблюдаем наибольший интерес к DeFi и играм. Здесь мы наблюдаем рост как количества интеграций, так и роста использования конечными пользователями.
Чем объясняется выбранный вами подход?
Одно из самых больших преимуществ того, что мы делаем, заключается в том, чтобы обеспечить большую часть того же пользовательского опыта, который уже есть у основных пользователей Интернета, но в мире Web3. Torus делает так, что системам не нужно ничего менять на своей стороне, и они по-прежнему могут создавать криптокошельки и использовать их в сети Torus.
Например, у одного из наших корпоративных клиентов была собственная традиционная учетная запись компании, и без каких-либо изменений в их системах их пользователи теперь могут использовать пары открытого и закрытого ключей в своей системе аутентификации компании. По сути, это позволяет каждому из их пользователей иметь возможность взаимодействовать с любым корпоративным решением на основе блокчейна, которое они предлагают, независимо от того, работает ли оно на публичном или частном блокчейне.
Можете ли вы объяснить, что особенного в подключении DirectAuth и почему вы в восторге от него?
DirectAuth позволяет Dapps назначать, хранить и извлекать ключи из сети напрямую, минуя кошелек. Это прямое подключение дает любому приложению возможность настраивать свои функции безопасности и устанавливать свои собственные элементы управления разрешениями таким образом, который соответствует их конкретному варианту использования, в отличие от кошельков, нажимающих свои собственные ограничительные элементы управления.
Чтобы дать вам хороший пример этого, кошелек Torus, Metamask и, в основном, все веб-кошельки используют строго ограничительный поток для всех подписей, будь то транзакции или простое одобрение подписи. Вот почему у вас есть все эти окна подтверждения для каждой транзакции, которую вы инициируете. Этот ограничительный подход, однако, может быть фактически необходим для всех транзакций, особенно для транзакций или взаимодействий с небольшой стоимостью, например, когда вы играете в игру и делаете ходы практически без денежной ценности или, скажем, вы часто совершаете ряд мелких денежных операций. покупки и хотите предварительно одобрить их или установить дневной лимит.
Для кошельков становится трудно найти хороший баланс между ослаблением ограничений и введением уязвимостей и потенциальных атак со стороны других приложений. Невозможно найти универсальный вариант использования, который подходит для всех существующих приложений. Используя DirectAuth, приложения могут создавать свои собственные сценарии использования разрешений, которые подходят их пользователям. Хорошим примером этого может быть игровое приложение, которое позволяет вам пополнить N транзакций или N сумм стоимости, а затем потратить их соответственно, не проходя через пять экранов подтверждения, например, для покупки набора карт.
Видите ли вы разницу в способах создания приложений с использованием подхода прямой аутентификации?
Да, безусловно. Мы действительно начинаем видеть, что приложения находят основную аудиторию и видят большее количество пользователей и уровни принятия, которые мы все хотим видеть. Отличным примером этого является Audius. Это приложение для потоковой передачи музыки, которое в течение шести месяцев насчитывало 200 000 пользователей в месяц. Они управляют ключами и потоками разрешений на своей стороне.
Когда вы заходите в их приложение, вы действительно можете видеть, что в первую очередь речь идет о музыке и прослушивании музыки, а криптовалюта находится только в фоновом режиме. Так и должно быть. Децентрализация не нужна пользователю. Прослушивание музыки и защита вашей музыки — это необходимость, а не децентрализация. Децентрализация — это только то, что помогает вам создавать что-то лучше.
Что вас привлекает в сети SKALE?
Простота интеграции, как раз подходит. SKALE позволяет разработчикам повысить скорость своей сети и работать с гораздо более низкими комиссиями за транзакции. Обе сети/платформы действительно просты в использовании. Мы оба сосредоточены на том, чтобы быть ориентированными на разработчиков и обеспечивать, чтобы разработчики легко разбирались в технологии, а также проходили плавный процесс начала работы. Очень важно развивать сообщество в целом. Я определенно взволнован, увидев некоторые приложения, созданные для обеих платформ.
Спасибо, что нашли время поговорить с нами.
Вовсе нет. Это было приятно. До скорого.
Исследовательская программа по удержанию и нагреву плазмы в устройствах ELMO с выпуклым тором (Технический отчет)
Исследовательская программа по удержанию и нагреву плазмы в устройствах с выпуклым тором ELMO (Технический отчет) | ОСТИ.GOVперейти к основному содержанию
- Полная запись
- Другое связанное исследование
- Авторов:
- Дандл, Р.
А.; Дори, Р.А.; Исон, Х. О.
- Дата публикации:
- Исследовательская организация:
- Национальная лаборатория Ок-Ридж, Теннесси (США)
- Идентификатор ОСТИ:
- 4199922
- Номер(а) отчета:
- ОРНЛ-ТМ-4941
- Номер NSA:
- АНБ-32-019499
- Номер контракта с Министерством энергетики:
- W-7405-ENG-26
- Тип ресурса:
- Технический отчет
- Отношение ресурсов:
- Прочая информация: ориг.
Дата поступления: 31 декабря 1975 г.
- Страна публикации:
- США
- Язык:
- Английский
- Тема:
- N70800* – Термоядерные исследования под контролем физики – Термоядерная техника и оборудование; *ELMO BUMPI TORUS- ПЛАНИРОВАНИЕ; УДЕРЖАНИЕ ПЛАЗМЫ; ПЛАЗМЕННЫЙ НАГРЕВ; ПЛАЗМЕННАЯ НЕУСТОЙЧИВОСТЬ; ИССЛЕДОВАТЕЛЬСКИЕ ПРОГРАММЫ
Форматы цитирования
- MLA
- АПА
- Чикаго
- БибТекс
Дандл, Р. А., Дори, Р. А., и Исон, Х. О. Исследовательская программа по удержанию и нагреву плазмы в устройствах ELMO с неровным тором . США: Н. П., 1975.
Веб. дои: 10.2172/4199922.
Копировать в буфер обмена
Дандл, Р. А., Дори, Р. А., и Исон, Х. О. Исследовательская программа по удержанию и нагреву плазмы в устройствах ELMO с неровным тором . Соединенные Штаты. https://doi.org/10.2172/4199922
Копировать в буфер обмена
Дандл, Р. А., Дори, Р. А., и Исон, Х. О. 1975.
«Исследовательская программа по удержанию и нагреву плазмы в устройствах с выпуклым тором ELMO». Соединенные Штаты. https://doi.org/10.2172/4199922. https://www.osti.gov/servlets/purl/4199922.
Копировать в буфер обмена
@статья{osti_4199922,
title = {Исследовательская программа по удержанию и нагреву плазмы в устройствах ELMO с выпуклым тором},
автор = {Дандл, Р. А. и Дори, Р. А. и Исон, Х. О.},
abstractNote = {},
дои = {10.2172/4199922},
URL = {https://www.osti.gov/biblio/4199922},
журнал = {},
номер =,
объем = ,
место = {США},
год = {1975},
месяц = {6}
}
Копировать в буфер обмена
Посмотреть технический отчет (3,49 МБ)
https://doi.org/10.2172/4199922
Экспорт метаданных
Сохранить в моей библиотеке
Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.
Аналогичных записей в сборниках OSTI.GOV:
- Аналогичные записи
Сеть связи Torus на базе FPGA — arXiv Vanity
ДЕСИ 11-011
INFN и Университет Феррары,
Via Saragat 1, I-44100 Феррара, Италия
Себастьяно Фабио Скифано
INFN и Университет Феррары,
Via Saragat 1, I-44100 Феррара, Италия
Хьюберт Симма
NIC, DESY, Platanenallee 6, D-15738 Zeuthen, Германия
Abstract:
Описываем дизайн и реализацию FPGA
трехмерной торовой сети (TNW) для обеспечения связи с ближайшими соседями
между массовыми многоядерными процессорами. Прицел
этого проекта заключается в создании тесно взаимосвязанных и масштабируемых
параллельные системы для научных вычислений. Дизайн включает в себя
Код VHDL для реализации на последних устройствах FPGA сетевого процессора,
к которым ЦП может получить доступ через интерфейс PCIe и
который контролирует внешние PHY физических ссылок. Более того,
драйвер Linux и библиотека, реализующая пользовательские API связи
предоставлены.
ТЯО было успешно интегрировано в два недавних параллельных
машинные проекты, QPACE и AuroraScience. Мы описываем некоторые
детали портирования ТЯО для системы AuroraScience
и сообщать о результатах работы.
1 Введение
Один из ключевых элементов массивно-параллельного компьютера
это коммуникационная сеть, которая соединяет вычислительные узлы.
Это позволяет
Процессы, работающие на ядрах ЦП, взаимодействуют как единое целое.
объект для быстрого решения вычислительных задач.
Параллельные научные вычисления часто требуют машин с тесно связанными узлами. позволяя таким приложениям, как Lattice-QCD или Lattice-Boltzmann, эффективно выполнять
мелкозернистые связи и масштабироваться в сильном режиме, т.е. при постоянном
размер проблемы.
Несколько массивно-параллельных машин, оптимизированных для моделирования решетчатой КХД
были разработаны проектами сообщества пользователей, такими как, например,
системы APE [1] в Европе, а машины
Колумбийский университет [2] в США.
Обе разработки были основаны на индивидуальном дизайне процессора и сети.
Для эффективной поддержки наиболее актуальных моделей связи Lattice-QCD.
алгоритмов, общий выбор для топологии сети – это D-мерная сетка
(D=3,4,…) с периодическими границами.
Попарная связь между узлами (ближайшими соседями) позволяет избежать типичного
узких мест коммутируемых сетей и позволяет масштабировать производительность машины
до тысяч процессов (до тех пор, пока не станут актуальными глобальные сокращения).
Современные стандартные архитектуры процессоров, такие как x86 с SSE или Cell BE, могут
эффективно используется для вычислений LQCD [3, 4] и иметь низкую стоимость и энергопотребление на флоп. Возможность использования готовых процессоров привела к новой стратегии
в разработке параллельных машин, оптимизированных для LQCD, на основе стандартных
многоядерные или многоядерные процессоры, соединенные пользовательской сетью.
Этот подход был использован в QPACE [5, 6] .
и AuroraScience [7] проекта.
Сеть тора (TNW), которую мы разработали для этих машин
обеспечивает простую, но эффективную сеть взаимосвязи между многоядерными процессорами массового производства
и может быть легко перенесен на другие архитектуры, поддерживающие
стандартная технология ввода-вывода, такая как PCI-express (PCIe), для соединения ЦП
и сетевой процессор.
Передача данных основана на облегченном пользовательском протоколе с
минимальные накладные расходы со стороны операционной системы или программного обеспечения.
Логика сетевого процессора адаптирована для реализации на
последние устройства с программируемой вентильной матрицей (FPGA).
Это позволяет быстро и гибко разрабатывать, избегая рисков
единовременные затраты на внедрение ASIC.
Аппаратный блок обеих машин, QPACE и AuroraScience,
представляет собой компактную узловую карту, которая, помимо основных периферийных компонентов,
содержит ЦП, ОЗУ и ПЛИС с 6 внешними приемопередатчиками
устройств (PHY) для управления 6 каналами TNW, каждый со скоростью передачи данных 10 Gbit/s.
В QPACE каждый узел оснащен одним процессором IBM Cell (PowerXCell 8i).
подключен через шину FlexIO к ПЛИС (Xilinx Virtex-5 LX110T).
FPGA действует как южный мост, контроллер Ethernet и сетевой процессор для
сеть тора. Машины QPACE интегрированы с новым
система жидкостного охлаждения и заняла первое место в списке GREEN 500
в ноябре 2009 г.и июнь 2010 г.
Узлы машины AuroraScience основаны на новейших технологиях Intel.
многоядерные процессоры. Каждый узел имеет два шестиядерных процессора.
(четыре ядра в первой версии), 12 ГБ ОЗУ. и южный мост.
Он подключен к FPGA (Altera Stratix IV GX-230)
двумя интерфейсами Gen2 8x PCIe, каждый из которых обеспечивает
эффективная пропускная способность 3,2 ГБ/с. В дополнение к сети тора,
узлы AuroraScience связаны между собой коммутируемым InfiniBand
сеть.
Далее мы объясняем концепции и архитектуру ТЯО, и обсудим некоторые детали реализации TNW, используемого в AuroraScience. Кратко опишем системное программное обеспечение для TNW (драйвер и коммуникационное библиотека) и отчет о первых результатах работы.
2 Архитектура ТЯО
FPGA каждого узла реализует сетевой процессор (NWP), который это интерфейс между процессорами (или южным мостом) узла и ссылки ТЯО. NWP обеспечивает аппаратный контроль данных передача и имеет буферы ввода и приема для каждой из 6 ссылок.
Приложения получают доступ к TNW путем (i) перемещения данных во вставку
буфер NWP отправляющего узла и (ii) предоставление данных для
быть перемещены из приемного буфера NWP принимающего узла.
Таким образом, передача данных между двумя узлами происходит
по двусторонней коммуникационной модели, т.е. явной
операции обоих ЦП, отправителя и получателя, необходимы для управления данными
передача сообщения.
Отслеживание передачи данных между ЦП по TNW:
происходят три шага:
1. Операция отправки просто перемещает элементы данных сообщения в
буфер инъекции для одной из 6 ссылок в NWP узла-отправителя.
В зависимости от архитектуры
и IO-интерфейс ЦП, эта операция может быть реализована
по разным схемам (см. п. 2.1).
2. Как только буфер ввода содержит данные, NWP разбивает их на
пакеты фиксированного размера и передает их в строго упорядоченном и
надежный способ по соответствующей ссылке. Конечно, передача
останавливается, когда буфер приема целевого NWP работает
вне пространства (противодавление).
3. Операция приема на целевом ЦП инициируется передачей
заслуга его ЧПП. Кредит обеспечивает весь необходимый контроль
информация для принимающего NWP для перемещения полученных пакетов данных
ЦП назначения и уведомить его
когда последний пакет сообщения был доставлен.
Для плотного соединения процессоров с
многоядерная архитектура, TNW также поддерживает концепцию
виртуальные каналы для мультиплексирования нескольких потоков данных по
та же физическая ссылка. Виртуальный канал идентифицируется индексом (или тегом), который передается
по каналу вместе с каждым пакетом данных.
Это необходимо для поддержки независимых потоков сообщений между разными парами.
потоков отправителя и получателя (или ядер) по одной и той же ссылке.
Виртуальные каналы также могут
использоваться в качестве тега для различения независимых
сообщения между одной и той же парой потоков отправителя и получателя.
В настоящее время конструкция TNW поддерживает 8 виртуальных каналов, но
это число может быть увеличено, например. для поддержки процессоров с большим количеством ядер,
за счет дополнительного использования ресурсов на ПЛИС.
Простая модель связи ТЯО требует, чтобы каждая операция отправки имеет соответствующую операцию приема. Более того, операции отправки, которые относятся к одной и той же ссылке и виртуальному каналу, должны быть выданы в том же порядке, что и соответствующие операции приема.
Архитектура NWP показана на рисунке 1 (левая часть). Основными логическими блоками, которые будут описаны более подробно ниже, являются
интерфейс процессора и 6 модулей связи.
2.1 Интерфейс процессора
Для перемещения данных, а также информации об управлении или состоянии между NWP и ЦП интерфейс процессора обрабатывает входящие транзакции (инициированные ЦП) и генерирует исходящие транзакции (инициированные NWP) в соответствии с конкретным протоколом ввода-вывода, поддерживаемым ЦП, например PCIe.
Большинство движений основных данных соответствуют
очевидный путь к входящим или исходящим транзакциям.
Например, запись или чтение регистров NWP
обычно соответствует входящим транзакциям.
наиболее естественный и эффективный способ реализации (неблокирующего)
операция приема заключается в перемещении полученного
данные по исходящим транзакциям от NWP к ЦП
(за которым следует окончательная исходящая транзакция для уведомления
CPU после завершения операции приема). Однако для реализации операции отправки используются два разных
схемы, называемые далее Pput и Nget,
может быть удобным для перемещения данных из ЦП в ЧПП.
В схеме Pput ЦП инициирует и контролирует передача данных в NWP. тогда удобно для сопоставления буферов инъекций различных ссылок и виртуальные каналы напрямую в непересекающиеся области адреса пространство ЦП. Тогда может быть достаточно одной IO-транзакции переместить в ЧПП как данные, так и всю управляющую информацию (которые могут быть неявно закодированы в адреса).
С другой стороны, в схеме Nget передача данных контролируется НВП. Следовательно, ЦП сначала должен пройти необходимая управляющая информация для ЧПП, и, наконец, ЧПП имеет чтобы уведомить ЦП о завершении передачи данных (т. приложение может повторно использовать области памяти, откуда отправлено данные возникли).
По сравнению с реализацией операции отправки по схеме Nget,
схема Pput может быть более эффективной,
особенно для коротких сообщений, потому что для этого требуется меньше
IO-транзакции и, следовательно, могут иметь меньшую задержку. Однако в схеме Nget может быть проще справиться с обратным давлением,
которая возникает при заполнении буферов инъекций, при этом может потребоваться доп.
транзакций по схеме Pput.
В QPACE неблокирующие операции отправки реализованы по схеме Pput
используя способность ядер SPE выполнять операции прямого доступа к памяти (DMA).
Реализация TNW на ПЛИС Altera Stratix IV, используемая в AuroraScience, имеет интерфейс процессора на основе PCIe. Он состоит из три основных блока, указанные на рисунке 1. PCIe IP — это аппаратный макрос, встроенный в FPGA и предоставляет стек протоколов PCIe (физический, канал передачи данных и уровни транзакций). Два блока прикладной логики, PIC и POC, присоединены к интерфейсу Avalon макроса IP. Они обрабатывают входящие (нисходящие) пакеты уровня транзакций (TLP) и генерировать исходящие (восходящие) TLP соответственно.
В отличие от процессора Cell, где каждое ядро SPE имеет механизм прямого доступа к памяти,
на архитектурах ЦП x86 необходимо реализовать схему Pput
запрограммированным вводом-выводом (PIO), т. е. ЦП выполняет операции сохранения
по адресам памяти, где были отображены буферы инъекций.
Система памяти и южный мост переводят эти операции хранения
для отдельных транзакций PCIe с записью в память с небольшим
полезная нагрузка всего 16 байт (размер регистра SSE).
Чтобы избежать неэффективной частичной записи и повысить производительность, один может включить передачу памяти с объединением записи (WC). Сохраненные данные затем записываются в небольшие временные буферы ЦП. Когда такой буфер WC заполнен, он сбрасывается на шину ввода-вывода одним пакетом передача с полезной нагрузкой 64 байта (размер кэш-строки). Поскольку буферы WC могут быть сброшены и по другим причинам, например, из-за депланирования потоков, Фрагменты сообщения могут поступать в NWP в чередующемся порядке. Следовательно, NWP должен реализовать логику повторного заказа, которая восстанавливает правильный порядок данных до того, как они будут перемещены в буфер внедрения.
В x86 со схемой Pput на основе PIO операции отправки
может быть реализован только блокирующим способом. Поэтому мы разрабатываем расширения
ЧПП, чтобы также поддержать схему Nget. Этот
позволяет использовать режим DMA
и иметь неблокирующие операции отправки.
2.2 Модуль связи
Модули связи, по одному для каждого из шести направлений трехмерного тора,
контролировать передачу пакетов данных по физическим звеньям ТЯО.
Каждый модуль связи на FPGA подключается через 32-битную шину к
внешний трансивер PHY (PMC Sierra PM8358a).
Физические уровни соседних узлов соединены высокоскоростными последовательными каналами (XAUI).
которые проложены по объединительной плате и/или кабелю.
Модуль ссылки реализует легкий и надежный пользовательский протокол.
чтобы гарантировать целостность данных и строгий порядок пакетов
используя управляющие символы из кодирования 8/10b на физическом уровне.
Каждое звено TNW может одновременно отправлять и получать данные с
максимальная пропускная способность данных 0,91 ГБайт/с в каждом направлении
(с учетом накладных расходов на кодирование и пользовательский протокол).
Архитектура модуля ссылки показана в правой части рисунка 1. и состоит из двух в основном независимых частей для отправки и получения. Отправляемые данные хранятся вместе со всеми соответствующими контрольными информация, такая как смещение адреса и индекс виртуального канала, в буфер инъекций (txFifo), который обрабатывается по принципу «первым поступил – первым обслужен» политика. Как только он будет содержать не менее 128 байт данных, логика передачи начинает выталкивать данные из txFifo и генерирует пакет состоит из 32-битного заголовка, 128 байт полезных данных (32×32 бита), и 32-битный CRC. Затем пакет передается на внешний PHY для передача по физическому каналу.
С другой стороны, логика Rx декодирует полученные пакеты данных
с внешнего PHY, повторно вычисляет CRC и сравнивает его с
CRC пакета.
Если они совпадают, пакет помещается в приемный FIFO, связанный с ним.
с каждым виртуальным каналом, и отправляется положительная обратная связь (ACK)
вернуться по ссылке на модуль ссылки отправителя. Если CRC делает
не совпадают, или в случае других ошибок при приеме пакета
отрицательный отзыв (NACK) отправляется обратно, и все дальнейшие
пакеты данных с PHY отбрасываются до тех пор, пока не будет получена команда RESTART.
получен.
Модуль связи временно сохраняет каждый отправленный пакет, во внутренний буфер (txBuffer) до тех пор, пока не появится обратная связь для этого пакет получен от одноранговой связи. Если обратная связь положительна, соответствующий пакет отбрасывается, в противном случае модуль ссылки рекурсивно входит в режим повторной отправки, отправляет RESTART партнеру, а затем начинает повторно отправлять все пакеты из txBuffer до получения положительного ответа для всех из них были получены дополнительные данные от буфер для инъекций можно обрабатывать.
Буфер приема логически организован как отдельные FIFO
для каждого виртуального канала. Как только кредит предоставляется пунктом назначения
CPU сопоставляет 128-байтовый пакет данных, хранящийся в приемном буфере,
логика приемника сигнализирует интерфейсу процессора, что данные готовы
и предоставляет адрес памяти, где его хранить. интерфейс процессора затем передает данные из приемного буфера
в память центрального процессора. Множественные совпадения кредитных пакетов проходят арбитраж
по круговой политике.
3 Системное программное обеспечение
Для обеспечения удобного и оперативного доступа к TNW из thread-приложений, мы разработали драйвер для Linux и базовую коммуникационную библиотеку.
Для эффективной поддержки схемы Pput драйвер помечает
адресное пространство буферов инъекций (выделяется при загрузке
время по NWP) как запись-объединение и отображает их в адресное пространство
потоков стандартными функциями ядра mmap.
Таким образом, потоки могут напрямую обращаться к буферам инъекций, экономя время.
накладные расходы из-за частых переключений контекста между пользовательским режимом и режимом ядра.
Для получения данных и уведомлений от СПП водитель выделяет
смежные области памяти для каждого виртуального канала.
Регистры управления и состояния NWP отображаются
по отдельным адресам
и доступны непосредственно из пользовательского пространства.
Коммуникационная библиотека реализует пользовательский API и предоставляет функции для отправки и получения сообщений, а также для настройки, управления и мониторинга поведение НВП. Наиболее актуальные коммуникационные функции tnwSend для отправки сообщения, tnwCredit для инициирования операция приема, а также функции для проверки или ожидания (опроса) завершение операций приема (и отправки).
Структура многих научных кодов представляет собой единую программу с несколькими данными (SPMD). Типичные шаблоны связи, такие как отправка данных на все узлы в направлении x+ и получение от x-, легко переводятся в наш API: tnwCredit для инициирования получение от x- и tnwSend для начала передачи на x+, с последующими тестами на завершение передачи и доступность данных.
4. Результаты и выводы
TNW реализован в виде высококонвейерной конструкции, работающей на
Altera Stratix IV GX-230 на частоте 250 МГц, используя около 18%
логики и 17% встроенной памяти.
Принимая во внимание накладные расходы протокола, каждый канал TNW имеет
максимальная теоретическая пропускная способность 0,91 ГБайт/с. На рис. 2 показана эффективная пропускная способность
TNW, который хорошо масштабируется при одновременной отправке данных
по 1, 2 и 3 ссылкам.
В этой реализации используется схема Pput
а пропускная способность не превышает ≈0,5 ГБ/с на канал
когда очистка буферов WC управляется программным обеспечением.
С другой стороны, когда очистка буферов WC обрабатывается логикой переупорядочивания
в СЗП схема Ппут
достигает максимальной пропускной способности передачи 0,83 ГБбайт/с на канал,
т. е. 90% теоретической пропускной способности, и имеет среднее значение
задержка 1,67 мкс (измеряется как время передачи сообщения с
128 Б полезной нагрузки).
В первой тестовой реализации схемы Nget мы находим максимальное
пропускная способность 0,76 ГБайт/с и средняя задержка 2,16 мкс.
Задержка NWP-NPW, т. е. время с момента, когда пакет входит в NWP.
до момента, когда он будет готов к доставке в ЦП, составляет около 0,6 мкс
(из которых 0,24 мкс приходится на PHY). Поскольку каждая передача PCIe в память ЦП или из нее вызывает дополнительную задержку примерно на 0,2 мкс,
мы оцениваем программные накладные расходы в ≈0,7 мкс для
для схемы Pput и ≈0,8 мкс для схемы Nget.
В качестве прикладного теста ТЯО и коммуникационных примитивов мы адаптировали код двумерного гидродинамического моделирования, основанный на методе решетки-Больцмана. Этот код также использовался в QPACE [8] , и у нас есть оптимизировал его для AuroraScience. На 16-узловой системе получаем около 36–39 % от пиковой производительности 160 Гфлопс с двойной точностью на узел.
В этой статье мы представили дизайн сети тора
который обеспечивает эффективную связь с ближайшим соседом и
позволяет мелкозернистое параллельное программирование.
Конструкция TNW была успешно интегрирована в QPACE.
и AuroraScience, и мы планируем сделать их доступными
как проект с открытым исходным кодом [9] .
Оптимизированная реализация
Схема Nget находится в разработке [10] . В будущей работе могут быть изучены улучшенные технологии связи или функциональные возможности.
расширения, такие как поддержка более общих шаблонов связи.
Благодарности: Мы хотели бы поблагодарить участников проекта QPACE, в частности Т. Мауэр, А. Нобиле, Д. Плейтер и Т. Стройер за важные вклад в проектирование ТЯО и за их напряженную усилия по интеграции и тестированию его в QPACE. Мы благодарим К.Х. Суланке за дизайн тестовые платы, на которых разработана большая часть логики ТЯО. Мы благодарны Р. Трипиччоне за многочисленные обсуждения и советы. из опыта АПЕ. Мы благодарим AuroraScience за стимулирование Наша работа. член парламента был поддержан DFG (SFB/TR55) и H.S. Миланским университетом Бикокка.
Ссылки
- [1] Ф. Беллетти и др. (ОБЕЗЬЯНА), Вычисления для LQCD: apeNEXT, Вычисления в науке и технике 8 (2006) 18.
- [2] П. А. Бойл и др., Обзор компьютеров QCDSP и QCDOC, Журнал исследований и разработок IBM 49 (2005) 351.
- [3] М.
Люшер, Решетка QCD на ПК? Нукл. физ. (Proc. Suppl.) 106 (2002) 21.
- [4] Г. Биларди и др., Потенциал многопроцессорной обработки на кристалле для машин QCD, HiPC 2005, LNCS vol. 3769, Спрингер (2005).
- [5] Г. Голдриан и др., QPACE: Параллельные вычисления квантовой хромодинамики на клеточном широкополосном движке, Вычисления в науке и технике, 10 н. 6 (2008) 46.
- [6] Х. Байер и др., QPACE: энергоэффективная параллельная архитектура на базе IBM PowerXCell 8i, Информатика – исследования и разработки, 25 (2010) 1865.
- [7] Л. Скорзато, АврораНаука, PoS (решетка 2010) 039.
- [8] Л. Биферале и др., Решетчатая гидродинамика Больцмана на суперкомпьютере QPACE, ICCS Proc. 2010, Procedia Computer Science, 1 (2010) 1069.
- [9] http://sourceforge.net/projects/ftnw
- [10] Ф. Мантовани и др., в процессе подготовки
Панхроматическое моделирование пылевого тора с помощью SKIRT
В этом уроке вы будете использовать SKIRT
для получения спектрального распределения энергии (см. иллюстрацию выше) и полного куба данных для пылевого тора, окружающего центральный звездный источник. Вы создадите файл ski , содержащий соответствующие параметры моделирования, выполните моделирование, просмотрите и интерпретируйте результаты моделирования.
В этом учебном пособии предполагается, что вы завершили вводное учебное пособие SKIRT
Монохроматическое моделирование пыльной дисковой галактики с помощью SKIRT или что вы приобрели представленные там рабочие знания. По крайней мере, перед началом этого руководства вы должны установить код SKIRT
и, желательно, средство просмотра файлов FITS, такое как DS9, и набор инструментов Python для SKIRT
( PTS
).
Начало ЮБКИ. Вопросы и ответы
В окне терминала с соответствующим текущим каталогом запустите SKIRT
без аргументов командной строки. SKIRT
отвечает приветственным сообщением и запускает интерактивный сеанс в окне терминала, во время которого он запросит у вас всю информацию, описывающую конкретную симуляцию:
Добро пожаловать в SKIRT v___ Работает на ___ для ___ Интерактивное построение симуляции... ? Введите имя создаваемого файла лыжи: PanTorus
Первый вопрос по имени файла лыжи . Для этого урока введите “PanTorus”.
В этом и последующих уроках мы пропускаем вопросы, на которые есть только один возможный ответ. Ответы на эти вопросы предоставляются без запроса пользователя, и перечисление их здесь не принесет никакой пользы.
Уровень опыта
Возможные варианты уровня опыта пользователя: 1. Базовый: для начинающих пользователей (скрывает множество опций) 2. Обычный: для обычных пользователей (скрывает дополнительные опции) 3. Эксперт: для опытных пользователей (параметры не скрывают) ? Введите одно из этих чисел [1,3] (2): 1
Как обсуждалось в предыдущем руководстве (см. Уровень опыта), сеанс вопросов и ответов может быть адаптирован к уровню опыта пользователя. Поскольку текущий учебник предназначен для начинающих пользователей, выберите уровень Basic .
Единицы
Возможные варианты системы единиц: 1.Единицы СИ 2. Звездные единицы (длина в а.е., расстояние в пк). 3. Внегалактические единицы (длина в пк, расстояние в Мпк) ? Введите одно из этих чисел [1,3] (3): 2 Возможные варианты стиля вывода для плотности потока и поверхностной яркости: 1. Нейтральный: λ F_λ = ν F_ν 2. Длина волны: F_λ 3. Частота: F_ν ? Введите одно из этих чисел [1,3] (3): 3
Как обсуждалось в предыдущем уроке (см. Единицы), SKIRT
предлагает несколько систем выходных единиц. В этом уроке вы будете создавать пылевой тор, окружающий звездный источник, поэтому наиболее удобно использовать звездные единицы с размерами, выраженными в астрономических единицах. Выберите стиль вывода частоты, выражающий интегральные потоки в Ян и поверхностные плотности в МЯн/ср.
Режим имитации
Возможные варианты общего режима имитации: 1. Без среды - олигохроматический режим (несколько дискретных длин волн) 2. Только экстинкция - олигохроматический режим (несколько дискретных длин волн) 3.Без носителя (только первоисточники) 4. Только угасание (без вторичной эмиссии) 5. Со вторичным выбросом от пыли 6. С вторичной эмиссией от пыли и итерациями по самопоглощению пыли. ? Введите одно из этих чисел [1,6] (4): 5
Как обсуждалось в предыдущем учебном пособии (см. Режим имитации), ответ на этот вопрос определяет режим длины волны моделирования (олигохроматический или панхроматический) и устанавливает общую схему обработки сред при моделировании.
В этом учебном пособии вам понадобится SKIRT
для получения полного спектра излучения, охватывающего ультрафиолетовые и субмиллиметровые длины волн, включая эффекты как первичного, так и вторичного излучения (звездный источник и тепловое излучение пыли). Другими словами, нужен панхроматический режим длин волн «с вторичным излучением от пыли».
Фотонные пакеты
? Введите количество фотонных пакетов, запускаемых по умолчанию на сегмент симуляции [0,1e19] (1e6): 1e7
Поскольку моделирование в этом учебном пособии охватывает широкий диапазон длин волн, количество пакетов фотонов должно быть выше, чем значение по умолчанию, чтобы получить приемлемое отношение сигнал/шум. 7\). Этого числа достаточно, чтобы получить приемлемое SED для простой учебной 2D-модели, но кадры в кубе данных будут довольно шумными.
Исходная система
? Введите самую короткую длину волны пакетов фотонов, запускаемых первичными источниками [0,0001 микрона, 1e6 микрона] (0,09 микрона): ? Введите самую длинную длину волны пакетов фотонов, запускаемых первичными источниками [0,0001 микрон, 1e6 микрон] (100 микрон):
Для панхроматического моделирования исходная система запрашивает пределы диапазона длин волн, которые следует учитывать для первичных источников. Для этого руководства просто примите предлагаемые значения по умолчанию, что даст диапазон \(0,09~\mu{\text{m}} <= \lambda <= 100~\mu{\text{m}}\).
Возможные варианты для пункта №1 в списке первоисточников: 1. Первичный точечный источник 2. Первоисточник со встроенной геометрией 3. Первичный источник, импортированный из сглаженных данных о частицах ... ? Введите одно из этих чисел или ноль, чтобы завершить список [0,5] (2): 1 ? Введите положение точечного источника, компонент x ]-∞ AU,∞ AU[ (0 AU): ? Введите положение точечного источника, компонент y ]-∞ AU,∞ AU[ (0 AU): ? Введите положение точечного источника, компонент z ]-∞ AU,∞ AU[ (0 AU):
Первичный источник для этого руководства моделируется точечным источником в начале координат. Выберите «первичный точечный источник» из предложенного списка опций и оставьте координаты его положения со значением по умолчанию, равным нулю.
Возможные варианты спектрального распределения энергии для источника: 1. Спектральное распределение энергии черного тела 2. Спектральное распределение энергии Солнца. ... ? Введите одно из этих чисел [1,7] (1): 2 Возможные варианты нормирования светимости источника: 1. Нормирование источника через интегральную светимость для заданного диапазона длин волн 2. Нормирование источника через удельную светимость на заданной длине волны 3. Нормирование источника через удельную светимость для заданного диапазона длин волн ? Введите одно из этих чисел [1,3] (1): 1 Возможные варианты диапазона длин волн, для которого необходимо обеспечить интегральную светимость: 1. Диапазон длин волн первичных источников 2. Все длины волн (т. е. по всей SED) 3. Пользовательский диапазон длин волн, указанный здесь ? Введите одно из этих чисел [1,3] (1): 2 ? Введите интегральную светимость для заданного диапазона длин волн ]0 Lsun,∞ Lsun[: 1
Как и для любого другого источника, вам необходимо предоставить его спектр излучения и яркость.
ЮБКА
предлагает несколько встроенных опций для этой цели. Для этого руководства задайте спектр солнечного излучения, нормализованный к болометрической светимости Солнца. При запросе второго звездного компонента введите ноль, чтобы закончить список.
Сетки длин волн
Возможные варианты сетки длин волн для хранения поля излучения: 1. Логарифмическая сетка длин волн 2. Вложенная логарифмическая сетка длин волн 3. Линейная сетка длин волн ? Введите одно из этих чисел [1,3] (1): 1 ? Введите самую короткую длину волны [0,0001 микрон, 1e6 микрон]: 0,09? Введите самую длинную длину волны [0,0001 микрон, 1e6 микрон]: 100 ? Введите количество точек сетки длин волн [3,2000000000] (25):
Первичные источники назначают случайным образом выбранные длины волн запускаемым пакетам фотонов. Эти длины волн могут иметь любое значение с плавающей запятой в диапазоне первичного источника, сконфигурированном для моделирования (здесь \(0,09~\mu{\text{m}} <= \lambda <= 100~\mu{\text{m}}\ )). Однако невозможно использовать подобное «бесконечное» разрешение при записи зависящей от длины волны информации о поле излучения в каждой пространственной ячейке. По необходимости, эта информация должна храниться в конечном числе элементов длин волн. Поскольку в моделировании может быть много пространственных ячеек, количество интервалов длины волны, используемых для хранения поля излучения, оказывает существенное влияние на потребление памяти при моделировании.
SKIRT
предлагает несколько типов сеток длин волн, которые можно использовать для дискретизации диапазона длин волн:
- Логарифмическая сетка создает ячейки длин волн одинаковой ширины в логарифмическом пространстве; обычно это подходящий выбор для больших диапазонов длин волн.
- Вложенная логарифмическая сетка объединяет узкую мелкую логарифмическую сетку в более широкую грубую сетку; это полезно для обеспечения более высокого разрешения по длине волны в заданном поддиапазоне.
- Линейная сетка создает интервалы длины волны одинаковой ширины в линейном пространстве; это может быть полезно для охвата узких диапазонов длин волн, например, с центром на линии излучения.
Для сохранения поля излучения в этом учебном моделировании настройте логарифмическую сетку длин волн с диапазоном, который соответствует диапазону первичного источника ( \(0,09~\mu{\text{m}} <= \lambda <= 100~\mu {\text{m}}\}} и имеет количество ячеек по умолчанию 25.
Возможные варианты сетки длин волн для расчета спектра эмиссии пыли: 1. Логарифмическая сетка длин волн 2. Вложенная логарифмическая сетка длин волн 3. Линейная сетка длин волн ? Введите одно из этих чисел [1,3] (1): 1 ? Введите самую короткую длину волны [0,0001 микрон, 1e6 микрон]: 1 ? Введите самую длинную длину волны [0,0001 микрон, 1e6 микрон]: 1000 ? Введите количество точек сетки длин волн [3,2000000000] (25): 100
Аналогично, спектр теплового излучения пыли в каждой пространственной ячейке может быть рассчитан только для конечного числа узлов сетки длин волн. Этот расчет происходит «на лету», т.е. нет необходимости сохранять спектр для всех пространственных ячеек одновременно. В результате влияние количества точек сетки длин волн на потребление памяти ограничено, но влияние на производительность все равно будет.
Для расчета спектра излучения пыли в этом учебном моделировании настройте логарифмическую сетку длин волн с диапазоном \(1~\mu{\text{м}} <= \lambda <= 1000~\mu{\text{м }}\) и со 100 точками сетки длин волн.
Система носителя
Возможные варианты для пункта №1 в списке носителей переноса: 1. Носитель со встроенной геометрией 2. Среда переноса, импортированная из сглаженных данных о частицах. ... ? Введите одно из этих чисел [1,4] (1):
Средняя система в этом учебном симуляторе содержит только один встроенный компонент, описывающий тор. Поэтому вам нужно выбрать тип среднего компонента «встроенная геометрия».
Возможные варианты геометрии пространственного распределения плотности среды: 1. Геометрия Пламмера ... 9. Геометрия тора ... ? Введите одно из этих чисел [1,20] (1): 9 ? Введите показатель радиальной степени p тора [0,∞[: 0 ? Введите полярный индекс q тора [0,∞[: 0 ? Введите угол полураскрыва тора [0 град, 90 град]: 10 ? Введите минимальный радиус тора ]0 AU,∞ AU[: 0,5 ? Введите максимальный радиус тора ]0 AU,∞ AU[: 40
Для этого руководства выберите геометрию тора с равномерным распределением плотности (отсюда нулевые значения экспоненты степенного закона и полярного индекса), половинным углом раскрытия 10 градусов и диапазоном радиусов от 0,5 до 40 а. е. Равномерное распределение плотности пыли не очень реалистично, но облегчает интерпретацию результатов этого учебного моделирования.
Возможные варианты выбора типа материала и свойств всей среды: 1. Типичная смесь межзвездной пыли (средние свойства) 2. Пылевая смесь THEMIS (Jones et al. 2017) 3. Смесь пыли Дрейна и Ли (2007) 4. Зубко и соавт. (2004) пыльная смесь 5. Пылевая смесь Вайнгартнера и Дрейна (2001). 6. Пылевая смесь MRN (1997) 7. Популяция электронов ? Введите одно из этих чисел [1,7] (1): 4 ? Введите количество бинов по крупности силикатных зерен [1,2000000000] (5): ? Введите количество бинов по размеру зерен графита [1,2000000000] (5): ? Введите количество бинов по размерам нейтральных и ионизированных ПАУ (каждого) [1,2000000000] (5):
Помимо пространственного распределения пыли необходимо обеспечить ее оптические и калориметрические свойства. ЮБКА
предлагает широкий спектр опций для определения свойств материала. На самом базовом уровне
SKIRT
включает в себя встроенные смеси пыли, которые обладают только «средними» свойствами. Благодаря этим средним свойствам SKIRT
может дать точное решение для эффекта подавления пыли, но не для теплового выброса пыли. Более точный расчет спектра эмиссии пыли требует уточнения свойств материала и гранулометрического состава для каждого вида пылевого материала отдельно. SKIRT
включает в себя несколько пылевых смесей «под ключ», которые обеспечивают такой уровень детализации и требуют минимальной дополнительной настройки. С другой стороны, также можно указать индивидуальную смесь пыли с полностью настраиваемым составом зерен и распределением по размерам.
Для этого руководства выберите готовую смесь пыли “Зубко и др. 2004”, которая описывает свойства для конкретной модели пыли, включая частицы пыли графита, силиката и ПАУ. Оставьте для количества бункеров размера для каждого типа зерна значение по умолчанию, равное 5.
Возможные варианты нормирования количества материала: 1. Нормирование путем определения общей массы 2. Нормирование путем определения оптической толщины по координатной оси. 3. Нормирование путем определения плотности столбца масс вдоль координатной оси. 4. Нормализация путем определения плотности числового столбца по оси координат. ? Введите одно из этих чисел [1,4] (2): 2 Возможные варианты оси, вдоль которой задается нормализация: 1. Ось X системы координат модели 2. Ось Y системы координат модели 3. Ось Z системы координат модели ? Введите одно из этих чисел [1,3] (3): 1 ? Введите длину волны для указания оптической толщины [0,0001 мкм, 1e6 мкм]: 0,55 ? Введите оптическую толщину вдоль этой оси на этой длине волны ]0,∞[: 2 9\mathrm{e}_V=1\) при длине волны в центральной полосе V \(\lambda=0,55~\mu{\text{m}}\). Обратите внимание, что оптическая глубина на ребре определяется путем интегрирования по оси X от центра оси координат до бесконечности, в то время как нормализация вSKIRT
предполагает интегрирование по всей оси X.Поскольку тор осесимметричен, оптическая толщина вдоль всей оси X вдвое больше оптической толщины вдоль половины оси X.
Наконец, когда вас спросят о втором компоненте носителя, завершите список, введя ноль.
Пространственная сетка
Возможные варианты пространственной сетки: 1. Осесимметричная пространственная сетка в цилиндрических координатах. 2. Декартова пространственная сетка 3. Пространственная сетка на основе дерева ? Введите одно из этих чисел [1,3] (1): ? Введите цилиндрический радиус сетки ]0 AU,∞ AU[: 40 ? Введите начальную точку цилиндра в направлении Z ]-∞ AU,∞ AU[: -10 ? Введите конечную точку цилиндра в направлении Z ]-∞ AU,∞ AU[: 10 Возможные варианты распределения бинов в радиальном направлении: 1. Линейная сетка 2. Степенная сетка 3. Симметричная степенная сетка 4. Логарифмическая сетка ? Введите одно из этих чисел [1,4] (1): 2 ? Введите количество бинов в сетке [1,100000] (100): 100 ? Введите соотношение ширины бина между последним и первым бином ]0,∞[ (1): 20 Возможные варианты распределения бинов в направлении Z: 1.Линейная сетка 2. Степенная сетка 3. Симметричная степенная сетка ? Введите одно из этих чисел [1,3] (1): 3 ? Введите количество бинов в сетке [1,100000] (100): 100 ? Введите отношение ширины бина между самым внешним и самым внутренним бинами ]0,∞[ (1): 20
Пространственная сетка для этого учебного моделирования может быть двухмерной и требует большего разрешения в центре модели. Выберите двухмерную осесимметричную сетку пыли в цилиндрических координатах со степенной сеткой в радиальном направлении и симметричной степенной сеткой в вертикальном направлении. Задайте радиус сетки 40 а.е. и высоту сетки 20 а.е. с центром в начале координат, аккуратно охватывая пылевой тор в модели. Укажите 100 ячеек в каждом направлении и укажите отношение ширины самого внешнего к самому внутреннему бину, равное 20 в обоих направлениях.
Система приборов
Возможные варианты сетки длин волн прибора по умолчанию: 1. Логарифмическая сетка длин волн 2.Вложенная логарифмическая сетка длин волн ... ? Введите одно из этих чисел [1,4] (1): 1 ? Введите самую короткую длину волны [0,0001 микрон, 1e6 микрон]: 0,09 ? Введите самую длинную длину волны [0,0001 микрон, 1e6 микрон]: 1000 ? Введите количество точек сетки длин волн [3,2000000000] (25): 200
Подобно ситуации с записью поля излучения, приборы должны обнаруживать и сохранять вклады потока, зависящие от длины волны, в конечном числе интервалов длины волны. Сетка длин волн прибора по умолчанию определяет эти ячейки для всех приборов и всех датчиков, которые выводят информацию, зависящую от длины волны. (При запуске вопросов и ответов с уровнем взаимодействия с пользователем выше Basic , каждому прибору или зонду можно назначить различную сетку длин волн.)
Для этого руководства настройте логарифмическую сетку длин волн с диапазоном \(0,09~\mu{\text{m}} <= \lambda <= 1000~\mu{\text{m}}\), включая диапазоны длин волн первичного и вторичного источников, и с 200 точками сетки длин волн.
Возможные варианты для пункта №1 в списке инструментов: 1. Удаленный прибор, который выводит пространственно интегрированную плотность потока в виде SED. 2. Удаленный инструмент, который выводит поверхностную яркость в каждом пикселе в виде куба данных. 3. Удаленный прибор, который выводит как плотность потока (SED), так и поверхностную яркость (куб данных). ? Введите одно из этих чисел или ноль, чтобы завершить список [0,3] (1): 3 ? Введите имя для этого инструмента: i00 ? Введите расстояние до системы ]0 пк,∞ пк[: 100 ? Введите угол наклона детектора θ [0 град, 180 град] (0 град): 0 ? Введите общее поле зрения в горизонтальном направлении ]0 AU,∞ AU[: 80 ? Введите количество пикселей по горизонтали [1,10000] (250): 800 ? Введите общее поле зрения в вертикальном направлении ]0 AU,∞ AU[: 80 ? Введите количество пикселей по вертикали [1,10000] (250): 800 ? Вы хотите записывать компоненты потока отдельно? [да/нет] (нет): Возможные варианты для пункта №2 в списке инструментов: 1.Удаленный прибор, который выводит пространственно интегрированную плотность потока в виде SED. 2. Удаленный инструмент, который выводит поверхностную яркость в каждом пикселе в виде куба данных. 3. Удаленный прибор, который выводит как плотность потока (SED), так и поверхностную яркость (куб данных). ? Введите одно из этих чисел или ноль, чтобы завершить список [0,3] (1): 3 ? Введите название для этого инструмента: i90 ? Введите расстояние до системы ]0 пк,∞ пк[: 100 ? Введите угол наклона детектора θ [0 град, 180 град] (0 град): 90 ... [оставшиеся вопросы: те же ответы, что и для первого инструмента] ...
В этом учебном пособии предполагается создать как SED, так и куб данных интегрального поля для каждой изучаемой линии обзора, т. е. вид спереди и вид с ребра. Следовательно, вам необходимо включить два инструмента стандартного типа «выводит как плотность потока (SED), так и поверхностную яркость (куб данных)». Для первого инструмента укажите угол наклона 0 градусов и соответствующее имя, например «i00» или «faceon».
Для второго инструмента укажите наклон 90 градусов и имя, такое как «i90» или «edgeon». Для обоих инструментов укажите расстояние 100 пк и поле зрения 80 а.е. и 800 пикселей в обоих направлениях. Настройте инструменты, чтобы не регистрировать компоненты потока в дополнение к общему потоку.
При запросе третьего прибора введите ноль, чтобы закрыть список.
Система зондов
Возможные варианты для пункта № 1 в списке зондов: 1. Сетки длин волн прибора 2. Светимости первоисточника 3. Файлы данных для построения структуры сетки 4. Информация о сходимости на пространственной сетке 5. Разрезы плотностей сред по координатным плоскостям 6. Совокупные свойства оптических материалов для каждой среды. 7. Информация о массе и размере зерен пыли 8. Гранулометрический состав пыли. 9. Разрезы средней напряженности поля излучения по координатным плоскостям 10. Разрезы показательной температуры пыли по координатным плоскостям.? Введите одно из этих чисел или ноль, чтобы завершить список [0,10] (4):
Настройте следующие датчики в произвольном порядке и укажите их имена следующим образом.
Тип датчика | Название датчика |
---|---|
Информация о сходимости на пространственной сетке | cnv |
Разрезы плотностей сред по координатным плоскостям | dns |
Разрезы ориентировочной температуры пыли по координатным плоскостям | tmp |
Наконец, при запросе следующего зонда введите ноль, чтобы завершить список.
Моделирование
После создания файла лыж вы можете запустить моделирование, введя следующую команду в том же текущем каталоге:
$ юбка PanTorus
Журнал выполнения SKIRT
отражает различные этапы моделирования. Этот прогон панхроматического моделирования включает фазу вторичного излучения в дополнение к фазе первичного излучения. Во время фазы первичного излучения
SKIRT
отслеживает напряженность поля излучения в каждой пространственной ячейке на каждой длине волны в настроенной сетке длин волн поля излучения. На этапе вторичного излучения SKIRT
использует эту информацию для расчета спектра вторичного излучения пыли в каждой пространственной ячейке.
Выходные файлы
Большинство выходных файлов для этого руководства аналогичны файлам, уже описанным для предыдущего руководства (см. Выходные файлы). В этом разделе описываются типы выходных файлов, которые являются новыми для этого руководства.
Инструменты, используемые в этом руководстве, создают два файла:
-
PanTorus_iNN_total.fits
— это файл FITS, содержащий куб данных с общей поверхностной яркостью для каждого пикселя, обнаруженной инструментом. Куб данных имеет кадр для каждой длины волны в сетке длин волн прибора. -
PanTorus_iNN_sed.dat
представляет собой текстовый файл данных столбца, представляющий спектральное распределение энергии пакетов фотонов, обнаруженных прибором; есть два столбца (длина волны, поток), которые можно легко построить.
Существуют дополнительные файлы, созданные индикаторным датчиком температуры пыли (в приведенной выше таблице они названы «tmp»): Карта ориентировочной температуры пыли в координатной плоскости размером 1024 x 1024 пикселей по всей протяженности пространственной сетки.
Выходной сигнал ориентировочного датчика температуры пыли имеет смысл только для панхроматического моделирования, которое отслеживает поле излучения в достаточно широком диапазоне длин волн, чтобы правильно рассчитать тепловое состояние пылинок.
Обратите внимание, что ориентировочная температура пыли, рассчитанная этим и другими датчиками, не соответствует физической температуре. Совокупность пылевых частиц типичной пылевой смеси, помещенной в определенное поле излучения, показывает распределение температуры, а не одну температуру. Для расчета индикативной температуры пыли для данной пространственной ячейки SKIRT
использует простой механизм усреднения. Однако существует несколько методов получения такой репрезентативной температуры, и, как правило, каждый метод дает свое значение.
Плотность пыли
Как всегда, рекомендуется открыть файл PanTorus_cnv_convergence.dat
в текстовом редакторе и проверить показатели сходимости сетки пыли. Ожидаемые значения должны быть в пределах нескольких процентов от фактических значений. Полезно также сравнить теоретическую плотность пыли и плотность пыли на сетке (например, PanTorus_dns_dust_t_xz.fits
и PanTorus_dns_dust_g_xz.fits
) в интерактивной программе просмотра FITS или путем их построения с помощью следующей команды PTS
:
pts plot_density_cuts . --prefix=ПанТорус --dex 2
Обратите внимание, например, на эффекты сетки и различные размеры ячеек на краях тора в этой учебной модели.
Температура пыли
Откройте карты температуры ( PanTorus_tmp_dust_T_xy.fits
и PanTorus_tmp_dust_T_xz.fits
) в интерактивной программе просмотра FITS или путем их построения с помощью следующей команды PTS
:
pts plot_temperature_cuts .--prefix=ПанТорус
Содержимое результирующего PDF-файла должно выглядеть следующим образом:
Учитывайте градиент температуры в пыли и найдите минимальное и максимальное значения температуры. Как отмечалось выше в подразделе о выходных файлах, показанная здесь ориентировочная температура пыли не соответствует физической температуре, а скорее отражает один из многих способов получения репрезентативной температуры для смеси пыли.
Spectra
PTS
предлагает простой способ создания графика распределения спектральной энергии (SED), полученного с помощью моделирования SKIRT
. СЭД для всех приборов объединены на одном рисунке. После завершения моделирования убедитесь, что выходной каталог является вашим текущим каталогом, и введите следующую команду:
$ pts plot_seds. --prefix=PanTorus --dex=1,5 --wmin=0,1 --wmax=200
, который включает следующие аргументы:
-
plot_seds
— имя выполняемой командыPTS
. - Точка указывает, что выходные данные
SKIRT
находятся в текущем каталоге. -
–prefix=PanTorus
определяет обрабатываемую симуляцию (по умолчанию обрабатываются все симуляции в каталоге). -
–dex=1,5
задает количество декад на вертикальной оси потока графика. -
–wмин=0,1
и–wmax=200
укажите диапазон длин волн по горизонтальной оси со значениями в микронах.
Содержимое сгенерированного PDF-файла должно выглядеть так, как показано на графике в начале этого руководства, т. е.: геометрия пыли. Эффект особенно силен для более коротких длин волн, потому что поперечные сечения пылинок больше в этом режиме длин волн. Континуум излучения пыли в (дальнем) инфракрасном диапазоне изотропен, потому что пыль практически прозрачна на этих длинах волн.
Поверхностная яркость
Наконец, откройте кубы данных прибора ( PanTorus_i00_total.fits
и PanTorus_i90_total.
) в средстве просмотра FITS и просмотрите кадры (или длины волн). Вручную отрегулируйте диапазон отображаемых значений пикселей, отсекая чрезвычайно яркий центральный пиксель. При сравнении кадров обязательно используйте одинаковый масштаб и диапазон пикселей. Чтобы определить длину волны, соответствующую определенному индексу кадра в кубе данных, откройте один из файлов SED (например, fits
PanTorus_i00_sed.dat
) в текстовом редакторе: в первом столбце указаны длины волн.
Интерпретируйте результаты в кубах данных для каждого режима длины волны. За пределами центрального пикселя УФ/оптическое излучение, достигающее инструментов, рассеивается пылинками в торе. В (дальнем) инфракрасном диапазоне пылинки переизлучают тепловую энергию, поглощенную на более коротких длинах волн.
Поздравляем, вы дошли до конца этого урока!
Дарт Тор (похожий) Цветной | 110565 — Преобразование цвета в шестнадцатеричном формате — Цветовые схемы — Цветовые оттенки — Цвет Pantone -LUV :
Websafe Color :
Оттенки серого:
Оттенки
Смешивание цвета с белым, что увеличивает яркостьТона
Смешивание цвета с серымСмешивание темного цвета с черным
, Смешивание темного цвета с черным 1149 Blending with Red Color Blending with Maroon Color Blending with Yellow Color Blending with Olive Color Blending with Lime Color Blending with Green Color В сочетании с Аква Колор В сочетании с Бирюзовый цвет В сочетании с Синий цвет В сочетании с Цвет темно -синего Смешивание с Fuchsia / Magenta Color с Purple Color.
#280071
- PANTONE P 107-16 C
- CMYK Color Guide Coated
- 78% Similar
#074a7b
- PANTONE 547 CP
- Color Bridge Coated
- 82% аналогичный
#053745
- Pantone 8763 C
- Metallics Coated
- 74%
#00546C 9005
- 9%
#00546C 9005
- 9%
#00546C 9005
- 9%
#00546C
- 9%
#00546C
- 9%
- Pantone 19-4049 TCX
- Мода, дом + интерьер
- 77% аналогичные
#034F84
- Pantone 18-4434 TPG
- , Mashion, Mash0068
- 72% Similar
#055e88
- PANTONE 19-4049 TPX
- Fashion, Home + Interiors
- 77% Similar
#004d8c
Readability
Contrast Radio : 17.02528611251
Lorem Ipsum
Что такое Лорем Ипсум? Lorem ipsum dolor sit amet, consectetur adipiscing elit. Энеан ми элита. Vivamus placerat leo sed diam viverra, sed aliquam nulla tempor. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Phasellus commodo semper metus, ac sollicitudin velit porta a. Эней нон ми урна. Phasellus consequat egestas mauris sit amet feugiat. Curabitur non massa condimentum, iaculis dui ac, ultrices lacus.
Вы можете использовать тег для выделения текста .
Эта строка текста должна рассматриваться как удаленный текст.
Эта строка текста считается неточной.
Эта строка текста должна рассматриваться как дополнение к документу.
Эта строка текста будет подчеркнута.
Эта строка текста должна рассматриваться как мелкий шрифт.
Эта строка выделена жирным шрифтом.
Эта строка выделена курсивом.
Читаемость
Контраст Радио: 1.2334594473904
Lorem Ipsum
Что такое Lorem Ipsum? Lorem ipsum dolor sit amet, consectetur adipiscing elit. Энеан ми элита. Vivamus placerat leo sed diam viverra, sed aliquam nulla tempor. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Phasellus commodo semper metus, ac sollicitudin velit porta a. Эней нон ми урна. Phasellus consequat egestas mauris sit amet feugiat. Curabitur non massa condimentum, iaculis dui ac, ultrices lacus.
Вы можете использовать тег для выделения текста .
Эта строка текста должна рассматриваться как удаленный текст.
Эта строка текста считается неточной.
Эта строка текста должна рассматриваться как дополнение к документу.
Эта строка текста будет подчеркнута.
Эта строка текста должна рассматриваться как мелкий шрифт.
Эта строка выделена жирным шрифтом.
Эта строка выделена курсивом.
Читаемость
Контраст Радио: 1.2334594473904
Lorem Ipsum
Что такое Lorem Ipsum? Lorem ipsum dolor sit amet, consectetur adipiscing elit. Энеан ми элита. Vivamus placerat leo sed diam viverra, sed aliquam nulla tempor. Orci varius natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Phasellus commodo semper metus, ac sollicitudin velit porta a. Эней нон ми урна. Phasellus consequat egestas mauris sit amet feugiat. Curabitur non massa condimentum, iaculis dui ac, ultrices lacus.
Вы можете использовать тег для выделения текста .
Эта строка текста должна рассматриваться как удаленный текст.
Эта строка текста считается неточной.
Эта строка текста должна рассматриваться как дополнение к документу.
Эта строка текста будет подчеркнута.
Эта строка текста должна рассматриваться как мелкий шрифт.
Эта строка выделена жирным шрифтом.
Эта строка выделена курсивом.
Читаемость
Контраст Радио: 17.02528611251
Lorem Ipsum
Что такое Lorem Ipsum? Lorem ipsum dolor sit amet, consectetur adipiscing elit.
