Схемы гидрораспределителей (устройство, принцип работы, условные обозначения) в Промснаб СПб

Гидрораспределитель отвечает за изменение и регулирование направления потоков гидравлической жидкости в гидролиниях. В зависимости от назначения и функционала гидроспределителя различают следующие типы:

• Направляющий распределитель изменяет направление потока гидравлической жидкости в соответствии с внешним управляющим сигналом. Он перекрывает или изменяет направление потока за счет полного открытия или полного перекрытия проходных сечений.
• Дросселирующий распределитель не только изменяет направление потока гидравлического масла в нескольких линиях, но и регулирует расход и давление рабочей среды в зависимости от внешнего воздействия.

С помощью гидравлической схемы можно быстро понять устройство и тип распределителя. Она состоит из простых графических символов. Обозначения на таких схемах регулируются ГОСТом 2.781-68. Далее подробнее разберем каждый символ на гидравлической схеме распределителя.

Каждый распределитель схематически изображается как несколько прилегающих друг к другу квадратов. Количество квадратов зависит от количества положений распределителя, таким образом мы можем понять какой перед нами распределитель: двухпозиционный, трехпозиционный или многопозиционный. Например, два квадрата обозначают двухпозиционные распределители, т.к. они занимают только два различных положения, обозначенными маленькими буквами “а” и ”b”. С помощью трех квадратов изображают трехпозиционные распределители. В отличие от двухпозиционного он занимает и третье, среднее положение, обозначенное буквой “о”.

Линии демонстрируют связь между каналами распределителя в различных его положениях. По числу линий мы можем определить какой перед нами гидрораспределитель: двухлинейный, трехлинейный, четырехлинейный, пятилинейный или специальный. Стрелки внутри квадратов показывают направление течения жидкости. Точками выделают места соединений проходов. Если проход закрыт, его изображают тупиковой линией с поперечной чертой.

Пример:

На рисунке изображён четырехлинейный трех позиционный распределитель, т.к. на схеме показаны три квадрата с четырьмя линиями A, B, P, T. Маркировка «P» обозначает канал подвода рабочей жидкости. «T» обозначает канал слива гидравлической жидкости. «A» и «B» – рабочие гидролинии.

Все эти обозначения едины для всех видов распределителей: для золотниковых, крановых и клапанных гидрораспределителей, т.е. условное обозначение не отражает конструкцию запорно-регулирующих элементов.

Рассмотрим стандартные схемы золотниковых гидрораспределителей. Данный вид наиболее популярный в гидравлике. Они так называются, т.к. роль запорного элемента выполняет золотник. Такие гидрораспределители используются в оборудовании с номинальным давлением до 32 Мпа.

Стандартные схемы золотниковых гидрораспределителей:

Номер схемы	Условное обозначение	Последовательность соединения каналов при переключении	Номер схемы	Условное обозначение	Последовательность соединения каналов при переключении
14			94
24			124
34			134
44			154
54			443
64			573
64А			573Е
74			574
84			574А
84А			574Е

Благодаря гидросхемам гидрораспределителей инженер-механик понимает, как и в каком месте необходимо устанавливать клапаны, а также возможную причину поломки распределителя.

Смотрите также:

• Секционные распределители
• Гидрораспределители
• Золотниковые гидрораспределители
• Моноблочные распределители
• Гидрораспределители Badestnost
• Золотниковый гидрораспределитель P40
• Золотниковый гидрораспределитель P80
• Золотниковый гидрораспределитель P120

Принципиальные гидравлические схемы

   Привод насоса 1 осуществляется электродвигателем или двигателем внутреннего сгорания (Fig. 11).

   Насос всасывает жидкость из емкости 2 и перекачивает ее по трубопроводу в цилиндр 4 (или гидродвигатель). Жидкость беспрепятственно течет по трубам до тех пор пока не встречает сопротивления.

   Расположенный в конце трубопровода цилиндр 4 и является такого рода сопротивлением движению жидкости.

   Движение нарастает до тех пор, пока не удается преодолеть сопротивление цилиндра, т.е. до тех пор пока цилиндр не приходит в движение.

      Чтобы предохранить систему от перегрузки (то есть от избытка давления), максимальное давление должно быть ограничено.

   Это достигается с помощью предохранительного клапана 3. Пружина в таком клапане механически прижимает шарик к седлу, а существующее в трубопроводе давление действует на поверхность шарика. Согласно известному уравнению Р = р • А шарик открывает клапан, когда сила = давлению х площадь превысит силу пружины. С этого момента давление более не увеличивается.

   Вся выкачанная насосом жидкость через клапан 3 возвращается назад в емкость (Fig. 12).



   Ходом поршня 4.1, приводимого в движение поршневым штоком 4.2, управляет клапан 5 (распределитель), Fig. 13.

   На Fig. 11 жидкость в распределителе 5 течет из трубопровода Р через трубопровод В в цилиндр. Изменив положение поршня 6 в распределителе, можно соединить трубопровод Р и В. В этом случае жидкость через распределитель течет из насоса в другую половину цилиндра.

   Поршневой шток идет во внутрь, а груз движется в обратном направлении.

   Жидкость из соседней камеры через распределитель 5 поступает из трубопровода А через трубопровод Т назад в емкость.



   Для того, чтобы регулировать не только направление, но и скорость движения груза, необходимо изменить объем циркулирующей в цилиндре жидкости. Это достигается с помощью дроссельного клапана (Fig. 14).

   Меняя сечение потока (относительно поперечного сечения трубопровода), в цилиндр за единицу времени подается меньше жидкости.

   (Примечание: подробно работа дросселирующей щели изложена в разделе «Поточные клапаны»).

   Движение груза замедляется.

   Избыток жидкости, подаваемой насосом, стекает через предохранительный клапан в емкость. Применительно к давлению в гидравлической системе это означает следующее:

   между насосом и дросселем возникает максимально допустимое давление, регулируемое предохранительным клапаном;

   давление между дросселем и цилиндром регулируется в соответствии с весом груза.



   Принципиальная схема рабочего цикла гидравлической системы На практике схема рабочего цикла гидравлической системы, изображенная на Fig. 11 — 14, не показывается.     Вместо упрощенных изображений гидравлических систем в разрезе применяютя условные обозначения.

   Изображение рабочего цикла гидравлической системы с помощью условных обозначений именуется принципиальной схемой. Условные обозначения отдельных приборов и их функции перечислены в стандартах ГОСТ.

   В дальнейшем мы будем пользоваться этими условными обозначениями.



Основы гидравлических символов

Всего 4 простых компонента

Гидравлические символы дают четкое представление о функции каждого гидравлического компонента. Размещение каждого символа на странице в той же последовательности, в которой компоненты используются в цепи, позволяет людям понять всю функцию гидравлического оборудования.

1. Тарельчатые или обратные клапаны

Тарельчатые, одноходовые, челночные или обратные клапаны показаны в виде шара, сидящего на седле. Пропустите поток через седло, и клапан откроется. Пропустите поток со стороны шара, и клапан закроется.

Тарельчатые или обратные клапаны имеют физическое седло, к которому прижимается клапан. Это положительное соединение может иметь нулевую или, что более вероятно, очень маленькую утечку через него.

Во многих случаях это самые дешевые и простые клапаны, но они также могут быть самыми большими, сложными, дорогими и сложными в управлении.

2. Катушки или поршни

Управление большинством гидравлических компонентов осуществляется при приложении давления к одной или другой стороне поршня. В случае цилиндров сила, создаваемая поршнем, будет двигаться и приводить в движение груз. В случае с направляющим клапаном сила используется для перемещения золотника, который открывает различные проходы, позволяя жидкости течь по разным трубопроводам.

Золотниковые клапаны полагаются на крошечные зазоры, позволяющие им свободно двигаться. Эти зазоры золотника достаточно малы, чтобы выдерживать давление, но все же достаточно велики, чтобы пропускать небольшое количество жидкости. Поршни цилиндров включают уплотнения, которые обеспечивают гораздо меньшие утечки.

3. Падение давления на диафрагме

Отверстие — это просто маленькое отверстие, фиксированное или регулируемое. С увеличением потока через отверстие также будет увеличиваться перепад давления на нем, это давление обычно используется для открытия или закрытия других золотниковых клапанов или тарелок. В качестве альтернативы, если система имеет определенное заданное давление, дроссель можно использовать для управления скоростью потока по трубопроводу.

Большинство скважин имеют определенную длину, что делает их чувствительными к вязкости жидкости. Некоторые отверстия имеют острые края, что делает их нечувствительными к вязкости и показаны острыми краями.

4. Сила пружины

Пружины используются для уравновешивания сил управляющего давления.

Вы можете видеть пружины, используемые на одном из обратных клапанов и концах золотникового клапана.

Основная форма символа, означающая

Круги и полукруги представляют собой вращающиеся устройства, либо непрерывные, в одном или обоих направлениях, либо колебательные/возвратно-поступательные (полукруг). Размер представляет собой тип устройства с большим кругом для насоса, средним размером для манометра и наименьшим размером для ролика.

Квадраты и прямоугольники составляют основу напорных и ходовых клапанов. Один блок для контроля давления и несколько блоков для контроля направления.

Коробки в форме ромба указывают на устройство кондиционирования жидкости, т.е. фильтр или охладитель и т. д.

Элементы управления потоком показаны полукругами спина к спине (зависит от вязкости) и стрелкой Vs (независимо от вязкости).

Символ зуба пилы представляет пружину .

Комбинируйте символы для создания клапанов

Соедините символы линиями, обозначающими проходы, и у нас получится клапан большего размера. Можете ли вы описать функции этого клапана и как он будет выполнять . Это может быть сложный и необычный клапан, но если вы посмотрите на каждый компонент отдельно, вы сможете быстро определить его функцию.

Клапан находится между шлангом и цилиндром. Он изображен как двухпозиционный клапан с регулируемым проходным сечением в одном положении и односторонним обратным клапаном в другом. Пружина удерживает его в одном положении, но есть пилотные линии подачи давления (пунктирные линии), питающие каждый конец клапана от противоположных портов на клапане. Это означает, что на малых скоростях при опускании и всегда при подъеме цилиндра клапан остается открытым. Однако, если шланг порвется, цилиндр начнет быстро падать, перепад давления на отверстии вызовет переключение клапана, так что обратный клапан перекроет трубопровод. Это предотвратит дальнейшее падение цилиндра. Следовательно, это предохранительный клапан шланга.

Комбинируйте символы для создания цепей

Соедините символы линиями, обозначающими трубопровод, и у нас получится схема. Мы добавили насос для обеспечения потока, но можете ли вы описать, как будет работать контур .

Обратный клапан используется для изоляции насоса от обратных потоков из контура, а также помогает поддерживать заливку насоса при снятии компонентов. По мере уменьшения размера отверстия давление перед отверстием будет увеличиваться. Давление также измеряется на одном конце направляющего клапана (вдоль пунктирной линии), который прижимает золотник клапана к пружине и, следовательно, вентилирует контур, поддерживая постоянное давление в насосе.

Руководство по общепринятым символам гидравлики

• Гидравлическая энергия основана на принципе Паскаля; давление, оказываемое на жидкость, распределяется равномерно, приложенное давление равно требуемому давлению
• Наиболее распространенные гидравлические символы представлены стандартом ISO 1219-1:2012
• Регулировка расхода жидкости в гидравлической системе напрямую влияет на выход; индикаторы температуры и давления используются для создания предохранительного механизма
• Гидравлические системы преобразуют электрическую и/или механическую энергию в гидравлическую

Гидравлический контур представляет собой все гидравлические компоненты системы. Это включает в себя расположение компонентов и поведение системы в целом общепринятым символическим способом. В этой статье мы обсудим наиболее распространенные гидравлические символы, представленные в ISO 1219-1:2012. Вооружившись знаниями о том, как основные гидравлические компоненты представлены в гидравлической схеме; можно понять широкий спектр различных гидравлических символов, представляющих компоненты, выполняющие аналогичные задачи с небольшими модификациями.

Наиболее часто используемые гидравлические символы:

Гидравлический резервуар

В гидравлическом резервуаре хранится гидравлическая жидкость. Это обязательный компонент любой гидравлической системы. Все гидравлические резервуары открыты для атмосферы, за исключением тех, которые используются в самолетах и ​​подводных лодках.

Гидравлический насос и двигатель

	Гидравлический насос преобразует электрическую и/или механическую энергию в гидравлическую энергию. Нижний конец (всасывающая сторона) насоса соединяется с гидробаком, верхний конец соединяется с остальным контуром. Темный верхний треугольник в этих гидравлических символах указывает на то, что жидкость выходит из системы и, следовательно, представляет собой насос.
	В случае гидравлического двигателя темный треугольник перевернут, указывая на то, что жидкость поступает в систему. Гидравлический двигатель преобразует гидравлическую энергию в механическую.
	Выход системы представлен стрелкой на 45 0 – это можно настроить. Другими словами, насос/двигатель может работать с переменным расходом на один оборот вала. В большинстве промышленных приложений электродвигатели используются в качестве первичных двигателей для вращения гидравлических насосов. Электродвигатель обозначен буквой М внутри круга. Изогнутая стрелка показывает направление вращения вала.

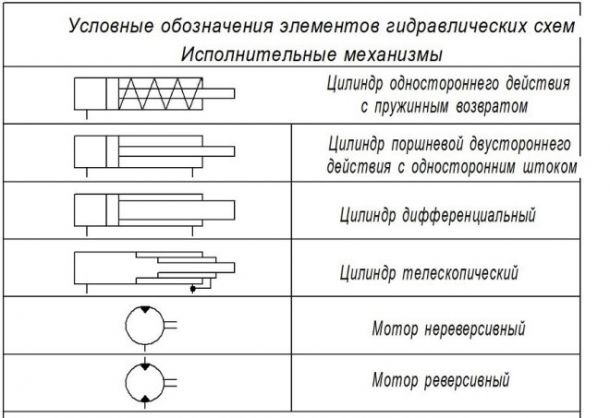

Гидравлические цилиндры

Гидравлические цилиндры можно разделить на цилиндры одностороннего и двустороннего действия.

	Цилиндры одностороннего действия могут выполнять операции только в одном направлении и возвращаться в исходное положение под действием пружины.
	Цилиндры двойного действия могут работать в любом направлении в зависимости от положения клапана управления направлением.

Клапаны регулирующие

	Клапан сброса давления Предохранительный клапан представляет собой предохранительный клапан типа NC (нормально закрытый), который срабатывает, когда давление в системе превышает максимальное рабочее давление. Нормально закрытое положение указано стрелкой от центральной линии. Пунктирная линия показывает, что давление в системе действует против усилия пружины при срабатывании клапана.
	Клапан управления направлением Клапан управления направлением является жизненно важным компонентом в гидравлической системе. Он управляет положением и направлением привода, управляя потоком жидкости в приводе. Поэтому направляющие регулирующие клапаны могут быть обозначены количеством портов и количеством положений и выбираются в зависимости от области применения. Способ расшифровки символа клапана управления направлением следующий: Каждый квадрат указывает на одно положение клапана. Центральное положение является нейтральным положением, и в зависимости от применения доступны различные нейтральные положения. Все закрытые порты повышают давление в системе до максимума, приводя в действие предохранительный клапан. В то время как все порты, подключенные в нейтральном положении, разгружают систему, отводя жидкость от насоса непосредственно в резервуар. DCV можно различить в зависимости от типа срабатывания. Для изменения положения клапана используются ручные рычаги, механические системы или соленоиды. Для возврата в нейтральное положение используется пружина.
	Клапан управления потоком Клапан управления потоком используется для управления расходом, а также скоростью привода. Положение клапана управления потоком приведет к различному поведению системы – стрелка указывает регулируемое управление потоком. Существует несколько способов управления потоком: Расходомер: – контроль расхода на входе привода Расходомер: – контроль расхода на выходе привода. Отвод: – подача части производительности насоса в бак
	Обратный клапан Обратный клапан позволяет жидкости проходить только в одном направлении и ограничивает поток в противоположном направлении. Примечание. Стрелка не является частью символа. Он представляет направление, в котором может течь жидкость

Гидравлические символы, обозначающие способы приведения в действие клапана

	Пружина
	Кнопка
	Рычаг тяги/толкания
	Соленоид
	Сервопривод

Гидравлические символы для индикаторов

	Индикатор давления используется для измерения гидравлического давления в любой точке. Следовательно, он обычно подключается между гидравлическим насосом и клапаном управления направлением 9.0108
	Индикатор температуры используется для измерения температуры жидкости в системе.
	Индикатор потока показывает скорость потока.

Основываясь на приведенной выше информации, можете ли вы понять гидравлические символы и схему ниже?

Прежде всего, вы можете увидеть электродвигатель, приводящий в действие гидравлический насос фиксированной подачи в приведенной выше схеме. Безопасный уровень давления поддерживается с помощью предохранительного клапана, который подключается после насоса.

4/3 Клапан управления направлением приводится в действие электромагнитным управлением, при этом все порты закрыты в нейтральном положении. На рисунке DCV находится в положении 1 ^st , и, следовательно, жидкость под давлением будет течь к правой стороне привода.
