Посмотрите на блок-схему ниже.

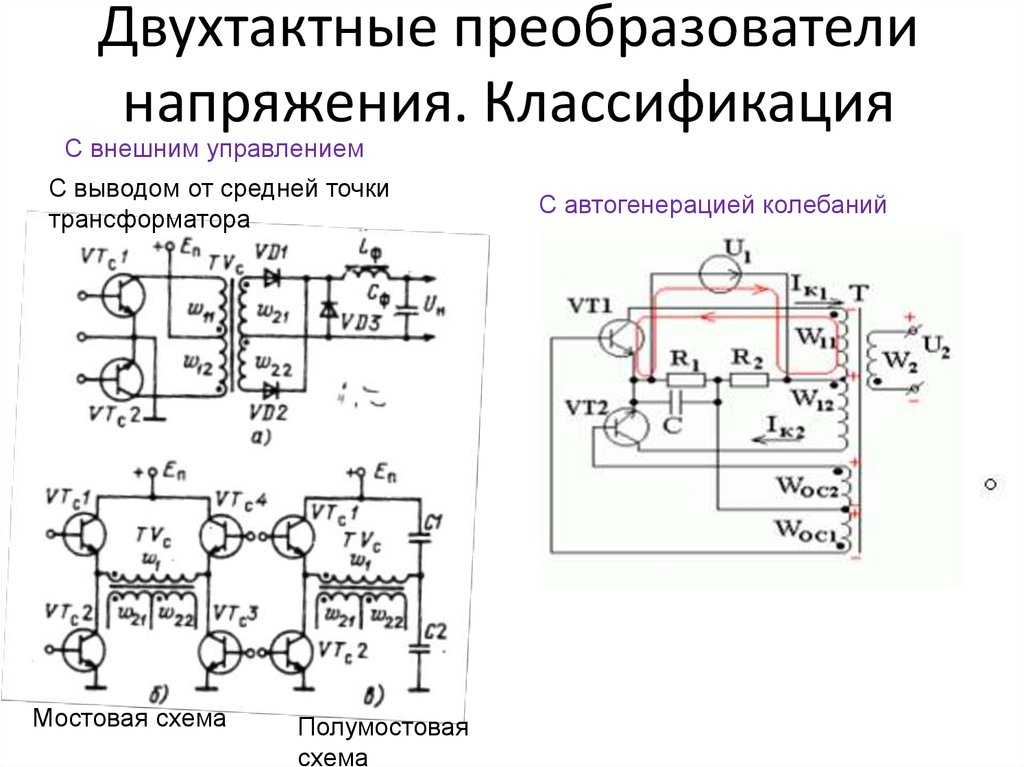

При вводе питания (DC12V) в цепь. Один из транзисторов будет насыщаться (замкнутая цепь) быстрее, чем другой.

Предположим, Q1 первым замкнул цепь. Итак, ток коллектора Q1 создает магнитное поле в катушке L2. Затем он получает большее базовое напряжение через R1. Итак, Q1 быстро переходит в состояние замкнутой цепи. Кроме того, это делает Q2 быстро разомкнутой цепью.

Такое состояние сохраняется до тех пор, пока сердечник трансформатора не достигнет точки насыщения. Таким образом, ток, протекающий через R1, уменьшается до тех пор, пока Q1 не перейдет в состояние замкнутой цепи. Q1 – разомкнутая цепь.

Наоборот, пока Q1 медленно переходит из состояния замкнутой цепи в состояние разомкнутой цепи. Q2 начнет проводить больше токов. Ток будет течь через R2, чтобы увеличить ток смещения до Q2. Это делает Q2 быстрым в замкнутом цикле.

Теперь ток батареи будет течь к катушке L1 в обратном направлении. Это приводит к тому, что индукция напряжения имеет противоположную полярность во вторичной обмотке трансформатора.
Q2 по-прежнему будет проводить ток, пока сердечник трансформатора не достигнет насыщения.

После этого процесс замкнуто-разомкнутой цепи между Q1 и Q2 снова будет таким же. Пока в цепь подается 12 В постоянного тока

Схема микроинвертора

Посмотрите на полную схему выше. Конструктор поместил несколько компонентов:

• Конденсатор C1 через первичный трансформатор, чтобы сделать выходное переменное напряжение сглаженным или с низким уровнем шума.
• Предохранитель F1 для защиты выхода и цепи при перегрузке.
• LED1 показывает, что цепь работает. Используйте резистор серии R3 для ограничения тока до безопасного значения.

Для проекта используйте несколько компонентов. Таким образом, мы можем использовать приведенную ниже схему подключения без разводки печатной платы. Я предлагаю некоторые методы изготовления, как показано ниже.

Схема подключения этого проекта

Правильный способ монтажа транзистора

Посмотрите на рис ниже.

Правильный способ установки транзистора в радиатор. Используйте изоляционную вставку из слюды между корпусом и корпусом транзистора. Затем используйте пластиковый изолятор. Затем удерживайте корпус транзистора с помощью шестигранной гайки и металлического винта.

Крепление транзистора на радиаторе

Помните! Не допускайте соприкосновения выводов транзистора с корпусом или короткого замыкания между этими выводами.

Проверить на короткое замыкание!
Мы можем проверить сопротивление, чтобы убедиться в отсутствии короткого замыкания на металлический корпус.

Установите шкалу цифрового мультиметра (DMM) в положение НЕПРЕРЫВНОСТЬ. Затем коснитесь концами обоих щупов между каждым выводом (B, C и E) транзистора и металлическим корпусом. Следует молчать и читать ПР.

.

Проверка короткого замыкания с помощью мультиметра

Проверка выполняется следующим образом:

2А для проверки.
2. Установите циферблат цифрового мультиметра (цифрового мультиметра) в положение ACV, чтобы измерить выходной сигнал (выход).
3. Примените к этому проекту батарею 12 В.
4. Измерьте выходное напряжение. Вы должны прочитать напряжение от 220В до 330В.

После этого попробуйте использовать этот проект схемы инвертора, чтобы загрузить светодиодную лампу мощностью 3 Вт. Из-за низкого энергопотребления.

Эта схема имеет выходную мощность от 5 Вт до 10 Вт.

Как и в видео выше, светодиодная лампа ярко светится 3 часа. Потому что он использует только 0,5А.

Другие варианты

Так как у меня есть предел компонентов. Сборочные детали
I включают 2 x TIP41 с радиатором, 1K-резисторы на универсальной печатной плате.

Использую трансформатор 0,75А, 9В ТТ 9В.

Но эта схема может обеспечивать другую частоту и выходной сигнал в соответствии со спецификациями устройства. Но это не имеет значения. Потому что мы используем в качестве нагрузки светодиодные лампочки.

Список компонентов

Полупроводники
Q1, Q2: TIP41 или 2N6121, транзисторы NPN 40 Вт 45 В 4 А
Светодиод 1: Красный светодиод или по вашему желанию.
Резисторы (0,5 Вт +/- 5% углерода)
R1, R2: 1K
R3: 4,7K
Конденсаторы
C1: майларовый конденсатор 0,1 мкФ, 630 В перем. – вилка, слюдяной изолятор, светодиод, пластик, батарея 12 В пост. тока, одножильный Провод № 20 AWG, гайка, винт и т. д. ты, я тоже. Мы можем изменить некоторые детали.

Сейчас я сосредоточусь на схемах, использующих необходимое оборудование. И используется только временно.

В случае добавления мощности более 10 Вт. Для этого требуется трансформатор, который обеспечивает ток более 2 А, а изменения R1 и R2 вместо этого составляют 100 Ом 5 ​​Вт.

Эта схема выглядит как показанная выше схема крошечного инвертора.

Но я меняю оба транзистора на 2N3055, а использование R1 и R2 составляет 68 Ом 5 ​​Вт.

Принципиальная схема инвертора мощностью от 15 Вт до 20 Вт с использованием 2N3055

Другие идеи. Я проверяю в своем магазине. Есть много MJ2955. Это совместимая пара 2N3055. Но это силовой транзистор PNP.

Я ими практически не пользовался.

Итак, я установил новую схему инвертора. См. рис. Это так просто. Это два MJ2955, два резистора по 68 Ом и только один трансформатор.

Вот видите, действительно можно!

В данном случае мне не нужна большая мощность и долгое использование. Потому что я использую мощность 10 Вт только на короткое время (примерно 30 минут).

Затем я ищу все детали в своем магазине. У меня много мощных транзисторов MJ2955.

Таким образом, я выбираю принципиальную схему инвертора, как на рисунке 1. Это так просто. Это два MJ2955, два резистора по 68 Ом и только один трансформатор.
Вот видите, действительно можно!

Схема инвертора MJ2955

В этом случае мне не нужна большая мощность и длительное время использования. Потому что я использую мощность 10 Вт только на короткое время (примерно 30 минут).

Оба транзистора и два резистора установлены в нестабильный режим мультивибратора.

Мой друг, который является гуру в электроэнергетике, рассказал мне. Хотя схема не будет иметь конденсаторов. Но он может генерировать частоту. Вторичный трансформатор работает как нагрузка, которая может преобразовывать электричество в высокое напряжение. Но не уверен, что 50 Гц. Это дает частоту примерно от 30 Гц до 90 Гц.

В зависимости от устройства, например, каждый транзистор имеет различные электрические свойства. Уровень напряжения батареи также влияет на частоту.

Однако, если в нагрузку только светодиодные лампочки. Работает без проблем.

Эта схема очень простая и крошечная по размеру. Я собираю их на радиаторе и подключаю все провода, как показано на видео ниже.

Примечание:
Вот правильный способ установки транзистора в радиатор. Помните, проверяйте короткие замыкания, как описано выше.

Тестирование

Как и в видео, в качестве источника я использую аккумулятор 12В размером 2,5Ач. Во-вторых, я измеряю выходное переменное напряжение как 225 вольт. Далее прикладываю к выходу светодиодные лампы. Напряжение ниже 190 вольт и может поддерживать мощность (свет сглаживается).

Применение в этом проекте

Детали, которые вам понадобятся
Q1, Q2: MJ2955 или TIP2955 Мощные транзисторы PNP = 2 шт.
R1,R2: резисторы 68 Ом от 2 Вт до 5 Вт = 2 шт.
T1: 12В ТТ Трансформатор 12В/220В или 110В = 1 шт.
Если вам нужна выходная мощность 20 Вт, используйте трансформатор на 1 А.
Радиатор, батарея 12 В и т. д.

Недостатком этой схемы является нестабильная частота. Поэтому он не подходит для длительного использования и не должен использоваться с высокоточными нагрузками. Но стоит ли? Это легко и очень дешево.

Кроме того, вы можете использовать проект ниже, он выглядит великолепно.

См. Те схемы, которые вам могут понравиться, тоже

• Сделайте простую 555 цепь инвертора с использованием MOSFET

• 100 Вт. ПОЛУЧИТЕ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

  Я всегда стараюсь, чтобы Электроника Обучалась легко .

  7 простых инверторных схем для новичков

  7 простых инверторных схем для новичков, описанные в следующих параграфах, касаются простых в сборке и максимально экономичных конструкций.

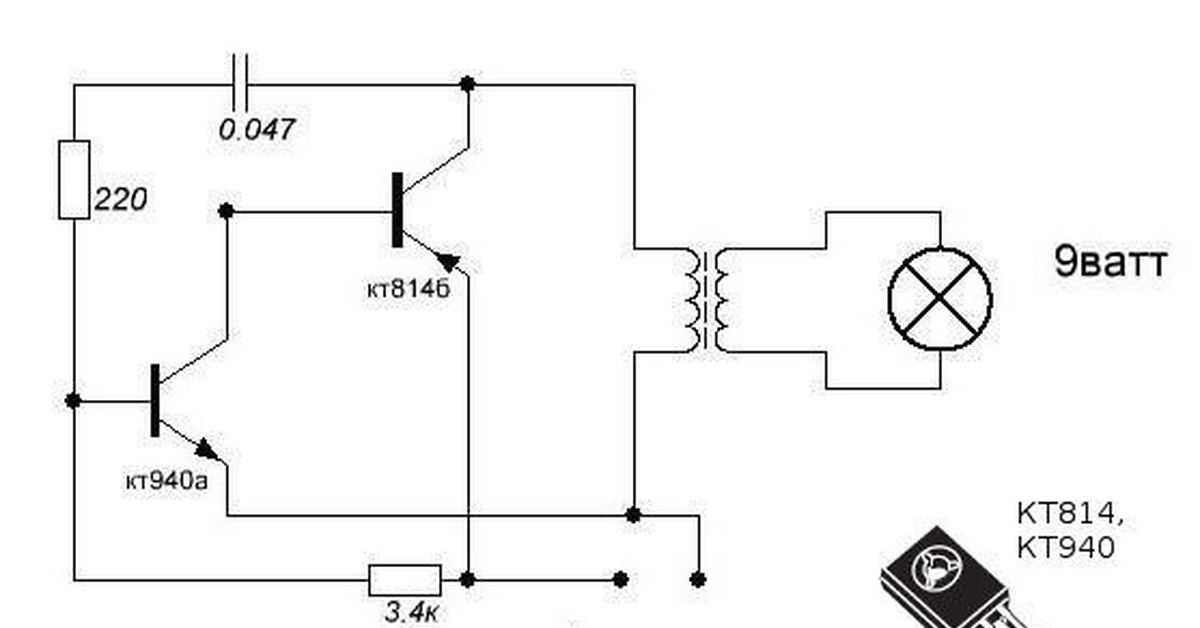

  1) Простой инвертор с перекрестной связью

  На рисунке выше показана схема нашего инвертора. На этот раз мы использовали транзистор большей мощности 2N3055, а резисторов используется всего два, причем мощность резистора выбирается большей, поэтому выходная мощность схемы будет соответствующей.

  Земля увеличена. На приведенном выше рисунке используется резистор мощностью 1 Вт 400 Ом. Если нет 1W, не беда. Наиболее часто используется резистор 1/4 Вт. Просто выберите четыре резистора параллельно, и это около 400 Ом.

  На приведенном выше рисунке показаны два компонента, которые нелегко увидеть. На первом фото трансформатор с головкой вала, на втором силовой транзистор 2N3055.

  Мощность используемого здесь трансформатора составляет 10 Вт. Мощность небольшая и вряд ли может управлять какой-либо нагрузкой. После того, как вы это сделаете, вы можете использовать светодиодный свет, чтобы идти. тест.

  Многие друзья хотят знать принцип работы. На самом деле это колебательный контур, который превращает мощность постоянного тока в мощность переменного тока, затем превращает его в 220 В через повышающий трансформатор, а затем подключает электрическое устройство к выходной клемме, но инвертор, сделанный этими компонентами.

  Форма выходного сигнала не должна иметь стандарта сетки, но достаточно управлять лампочкой.

  Это литий-ионный аккумулятор 12 В, выходная мощность может достигать 65 Вт, если у вас дома есть солнечные панели или источник питания большей мощности, вы можете использовать его напрямую, но обратите внимание на то, что напряжение должно быть 12 В, вы можно подключить схему после нахождения этих компонентов.

  Фактическое подключение инвертора

  На рисунке выше показана фактическая схема подключения. Вы можете видеть, что резистор состоит из четырех резисторов 1/4 Вт, соединенных параллельно.

  Однако из-за малой мощности этого трансформатора эти четыре компонента также используются параллельно. Электрическое подключение может быть выполнено после окончательной проверки, но следует отметить, что выходное напряжение превышает напряжение, безопасное для человека, и во время работы следует принимать меры безопасности.

  Возможность проверки схемы

  Здесь производитель демонстрирует проверку с помощью мультиметра, поскольку нет подходящего электроприбора, а мощность трансформатора мала, и мощный электроприбор не может быть приведен в действие.

  Поэтому для проверки выходного напряжения вместо электроприбора используется мультиметр. Включите мультиметр на соответствующую передачу, выполните всю работу, включите питание и наблюдайте за показаниями мультиметра.

  После включения питания вы можете услышать звук колебания сигнала. В это время дисплей напряжения можно прочитать на мультиметре. Это 211В, и оно очень стабильное.

  2) Еще одна простая конструкция инвертора

  Тем не менее, он действительно способен предложить ряд бесценных решений. Работая от аккумулятора вашего автомобиля, он может потреблять 60 Вт для работы таких устройств, как FM-радио, электрическая бритва, компактные люминесцентные лампы, 25-ваттный паяльник, 40-ваттная лампа накаливания, записывающие устройства или портативный фонограф. Важнейшими его компонентами являются накальный трансформатор и пара мощных германиевых транзисторов общего назначения.

  Вы также можете заменить их на 2N3055 и работать, просто изменив полярность батареи

  Несмотря на то, что это инвертор с насыщающимся сердечником, никакая независимая обмотка обратной связи не используется.

  Вместо этого обратная связь создается перекрестными соединениями наподобие мультивибратора. При 100 % нагрузке КПД составляет около 75 %, а выходное напряжение составляет примерно 106 В.

  Для выхода 220 В просто замените трансформатор на трансформатор 220 В

  «Умеренная» система фильтрации pi-сечения сглаживает пики формы выходного сигнала, в результате чего на выходе предлагается трапециевидная волна, а не прямоугольная.

  Благодаря этому устройство лучше подходит для работы с радиоприемниками, рекордерами и другими электронными устройствами. В этой форме схемы эффективность, частота, выходное напряжение и пусковая мощность в значительной степени зависят друг от друга.

  Следовательно, определенное тестирование с сопротивлением смещения может подтвердить вознаграждение.

  Однако есть вероятность, что потребуется заменить только один компонент, например R1. Насколько это возможно, системы смещения для двух транзисторов должны быть примерно эквивалентны.

  В противном случае может возникнуть несимметричная форма сигнала, несбалансированное рассеяние транзистора, а также другие неисправности.

  На следующем рисунке показана простая инверторная схема для новичков, которую можно легко собрать дома и использовать с любым небольшим свинцово-кислотным аккумулятором, например, с аккумулятором на 12 В, 7 А·ч

  Все резисторы имеют проволочную обмотку мощностью 10 Вт, а транзисторы должны быть установлены на больших радиаторах. , который может быстро построить любой новичок в этой области.

  Ссылаясь на приведенную ниже схему, мы видим, что схема инвертора использует всего 4 транзистора, трансформатор и батарею для реализации полной выходной мощности 100 Вт от небольшой батареи 12 В 10 Ач.

  Схема работает в двухтактном режиме, где Q1 и Q2 образуют базовый нестабильный мультивибратор для создания базовой частоты 50 Гц.

  Q1 и Q2 могут быть любыми PNP-транзисторами общего назначения, такими как TIP127 или даже 2N2907.

  Два транзистора проводят попеременно и, следовательно, создают положительные сигналы на своих коллекторах, которые подаются на последующие силовые транзисторы, состоящие из устройств 2N3055.

  Q1 и Q2 способны создавать сильный переменный ток смещения для транзисторов 2N3055, которые реагируют на эту переменную проводимость и начинают колебаться с той же частотой, что, в свою очередь, вызывает сильный ток от батареи, который толкает и тянет соответствующий трансформатор обмотка.

  Эта переменная индукция сильного тока в первичной обмотке трансформатора генерирует эквивалентное напряжение 220 или 120 В переменного тока на вторичной стороне обмотки трансформатора.

  Резисторы R3 и R4 могут быть уменьшены еще больше для получения более высокой мощности от предлагаемой простой схемы инвертора с использованием 4 транзисторов

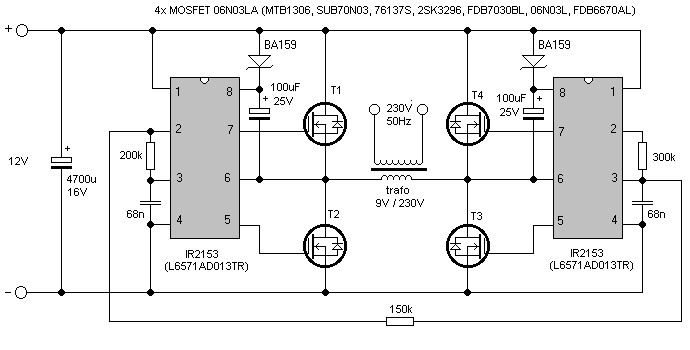

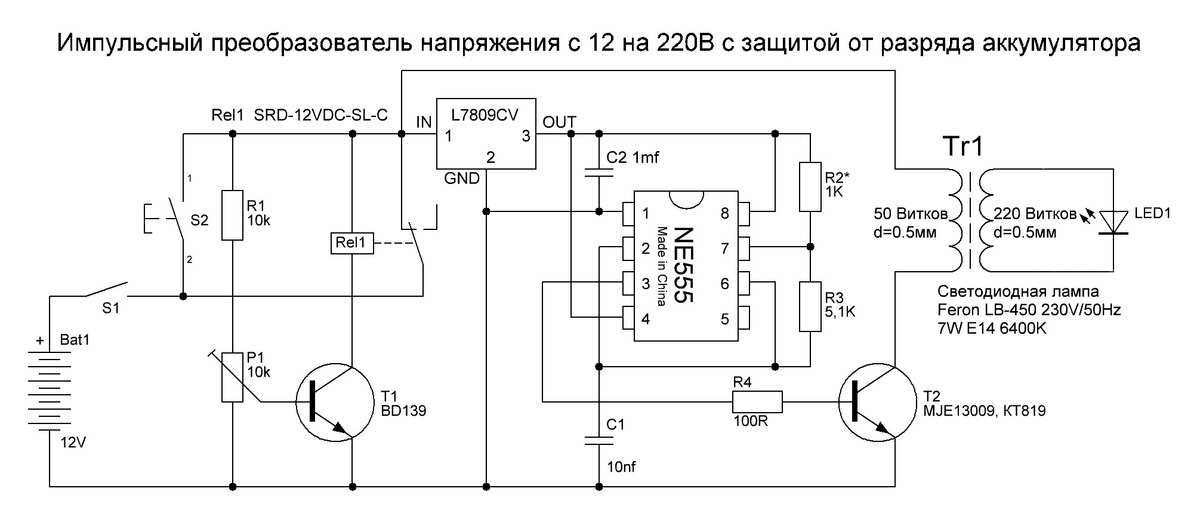

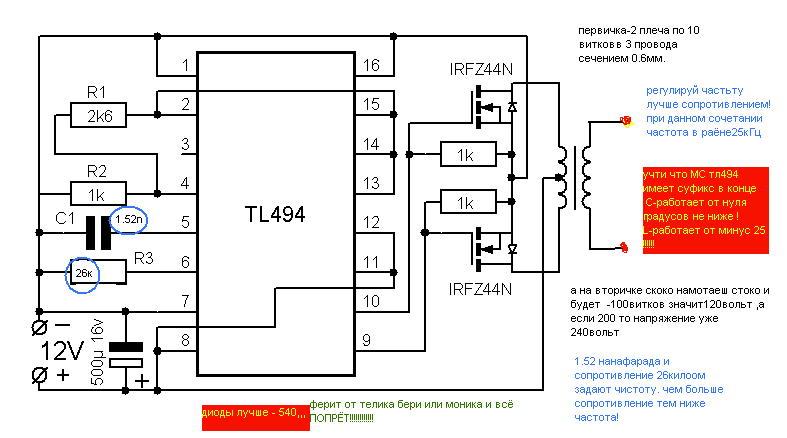

  4) Схема инвертора 12 В на 220 В для новичков

  Вот простая схема инвертора 12 В на 220 В, которую может построить любой любитель и пользоваться без проблем и практически в тот же день. Возможно, хотя современные электрические устройства, как правило, все чаще имеют автономный источник питания, в частности портативные устройства, которые человек берет с собой в поход или на отдых в летний сезон, все же иногда требуется источник питания 230 В переменного тока — и пока мы относительно этого, почему бы не с частотой рядом с сетью?

  При условии, что мощность, необходимая для этого типа источника питания, по-прежнему достаточно снижена – в этой статье мы выбрали 30 ВА – очень легко построить инвертор из простых и недорогих деталей, у большого количества любителей электроники в настоящее время может быть даже 12 В. на инвертор 220В.
  Цепь инвертора 12 В на 220 В

  Несмотря на то, что вы можете разработать более мощную схему, сложность управления очень большими токами в низковольтной части приводит к тому, что цепи могут быть неподходящими для этой летней ситуации.

  Мы должны помнить, например, что для скупого 1 ампера при 230 В переменного тока первичная секция батареи должна иметь дело с более чем 20 ADC!. Принципиальная схема схемы инвертора 12 В в 220 В в нашем предприятии несложно пройти.

  Классическая микросхема таймера 555, известная как IC1, представляет собой нестабильный мультивибратор с частотой, близкой к 100 Гц, которую можно точно изменить с помощью потенциометра P1.

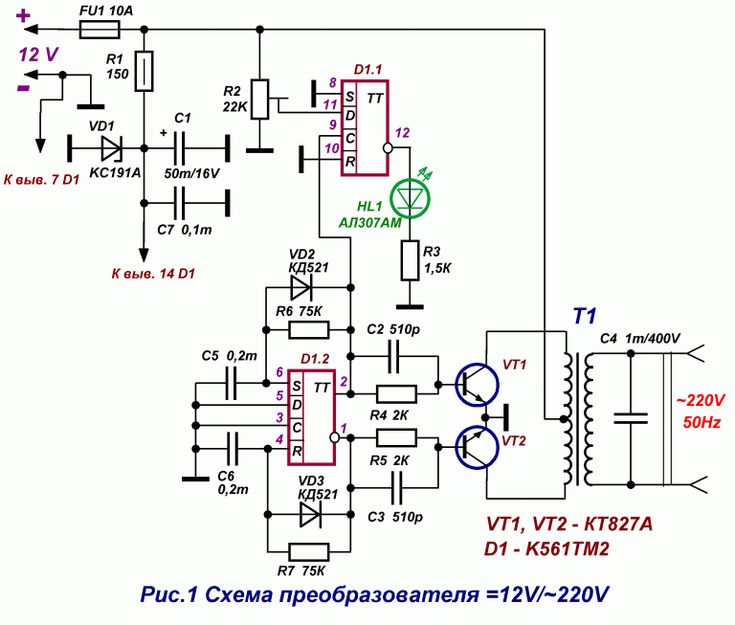

  Учитывая, что отношение меток/промежутков (коэффициент заполнения) выхода 555 может значительно отличаться от 1:1 (50%), он используется для управления D-триггером, генерируемым с использованием CMOS-типа. 4013 ИК.

  Это создает превосходные прямоугольные сигналы (т. е. в противофазе) на его выходах Q и Q, которые хорошо подходят для работы выходных мощных транзисторов.

  Поскольку выходной ток инвертора от 12 В до 220 В, получаемый от КМОП 4013, довольно мал, для достижения заданного выходного тока используются силовые транзисторы Дарлингтона.

  Мы выбрали MJ3001 от вашей ныне несуществующей Motorola (само собой разумеется, только как производителя полупроводников!), Которые могут быть недорогими и легко доступными, но, тем не менее, можно применить любой тип аналогичной мощности Darlington.

  Они толкают трансформатор 230 В на 2 × 9 В с отводом от середины, используемый «назад» для создания выходного напряжения 230 В.

  Наличие напряжения 230 В переменного тока на самом деле отображается неоновым светом, хотя VDR (резистор, зависящий от напряжения) типа S10K250 или S07K250 обрезает выбросы и выбросы, которые могут возникнуть в точках перехода транзистора.

  Выходной сигнал, генерируемый этой конкретной схемой, имеет форму прямоугольной волны; просто грубо, в основном потому, что он в какой-то степени деформируется при входе в трансформатор.

  К счастью, он действительно идеально подходит практически для всех электрических устройств, которые он эффективно доставляет, будь то лампочки, маленькие моторы или силовые продукты для электроники.

  ПЕРЕЧЕНЬ КОМПОНЕНТОВ
  Резисторы
  R1 = 18k?
  R2 = 3K3
  R3 = 1K
  R4, R5 = 1K? 5
  R6 = VDR S10K250 (OR S07K250)
  P1 = 100 К потенциометра

  C1 = 330NF
  C2 = 1601026026010260102601026010260102660102660 260102666602666666010266601026601026601010266601026666666666666666666666010260 260260 260260 260260 260260 260260 260260. MJ3001
  IC1 = 555
  IC2 = 4013
  Разное
  LA1 = неоновая лампа 230 В
  F1 = предохранитель, 5 А
  TR1 = сетевой трансформатор, 2×9 В 40 ВА (см. текст)
  4 контакта для пайки автомобильный аккумулятор, т.е. от 12 В фактически дан трансформатор, имеющий первичку на 9 В.

  Однако при 100 % мощности необходимо поддерживать снижение напряжения примерно на 3 В между коллектором и эмиттером силовых транзисторов. Это довольно большое напряжение насыщения на самом деле является недостатком, популярным среди большинства устройств в конфигурации Дарлингтона, которые обычно включают в себя два транзистора в одном корпусе.

  Мы рекомендуем дизайн и стиль печатной платы, чтобы упростить сборку этого конкретного задания; поскольку видно наложение деталей, печатная плата просто удерживает маломощные детали с низким напряжением.

  Транзисторы Дарлингтона следует устанавливать на оребренный радиатор из легкого анодированного алюминия с использованием обычных дополнительных изоляционных материалов в виде слюдяных шайб и шайб с буртиками, поскольку их коллекторы, как правило, крепятся к металлическим корпусам и могут другой случай быть короткозамкнутым.

  Выходная мощность 30 ВА означает потребление тока порядка 3 А через батарею 12 В на «первичной стороне». Поэтому кабели, соединяющие коллекторы MJ3001 [1] T1 и T2 с первичной обмоткой трансформатора, эмиттеры T1 и T2 с отрицательным портом батареи, а также положительный порт батареи с первичной обмоткой трансформатора, должны иметь минимальное поперечное сечение. площадью сечения 2 мм2 для уменьшения падения напряжения.

  Трансформатор может быть любой 230 В на 2 × 9V-образный, с железным сердечником E/I или тороидальным, мощностью около 40 ВА.

  Эффективно построенная на плате, показанной в этой статье, схема должна немедленно выполнять свою работу, единственной регулировкой является установка выходной частоты на 50 Гц с помощью P1.

  Вы должны помнить, что стабильность частоты 555 несколько уступает современным требованиям, а это означает, что вы никогда не должны полагаться на него для эффективного управления вашей радио-сигнализацией, но это, безусловно, очень полезный или, без сомнения, привлекательный инструмент. в отпуске в любом случае?

  Обратите также внимание на неопровержимый факт, что выходное напряжение этого инвертора так же опасно, как и сетевое напряжение через электрические розетки в вашем доме.

  Поэтому вы также должны соблюдать основные правила техники безопасности! Кроме того, задача должна быть заключена в прочный АБС-пластик или отлит под давлением, чтобы никакие элементы не могли столкнуться во время процедуры.

  Схема действительно не должна быть слишком сложной для адаптации к другим напряжениям или частотам сети, например, 110 В, 115 В или 127 В, 60 Гц.

  Напряжение переменного тока требует трансформатора, использующего разное первичное напряжение (которое в этой статье приводит к вторичному), а также частоту, некоторую адаптацию P1 и, возможно, минимальную регулировку значений временных элементов R1 и C1 на 555.

  5) 12 В пост. тока-T0-117 В перем. тока, 60 Гц ПРЕОБРАЗОВАТЕЛЬ МОЩНОСТИ

  Частота выходного сигнала на выводе 3 IC1, генератора 555, определяется конденсатором CS и потенциометром R12. Перед подачей на базу мощных транзисторов Q1 и Q2 через диоды D1 и D2 форма выходного сигнала дифференцируется с помощью C3 и C4. Поскольку триггер, созданный транзисторами Q3 и Q4, делит частоту на два, сигнал от IC1 изменяется до 120 Гц.

  Когда Q3 включен, R1 соединяет базу Q1 со стабилизированным источником питания 12 В. Таким образом, Q4 включается, когда переключается триггер, а база Q2 подключается к источнику питания 12 В через резистор R2.

  Q1 и Q2 попеременно проводят через соответствующие секции на вторичную обмотку трансформатора благодаря базовому току 100 мА. Конденсаторы C1 и C2 фильтруют входы базы Q1 и Q2 соответственно, чтобы предотвратить переходные процессы переключения, возникающие при быстром переключении Q3 и Q4.

  Схема инвертора питается либо от 12-вольтовой автомобильной батареи, либо от аккумуляторной батареи. IC2, регулятор 7812, управляет электричеством. Светодиод 1 можно использовать для контроля подачи питания в цепь, подключив его к входу 12 В.

  Неоновая контрольная лампа LMP1 показывает наличие выходной мощности.

  6) Другая конструкция с перекрестной связью

  Подойдет любой трансформатор на 6,3 или 12,6 В. Подключите вход постоянного тока 12 В к центральному отводу трансформатора и паре транзисторных эмиттеров 2N3055, при этом положительный вывод идет к центральному отводу трансформатора, а отрицательный — к двум транзисторным эмиттерам.

  Если вам требуется постоянный ток, на выходе можно использовать любой мостовой выпрямитель и фильтр.

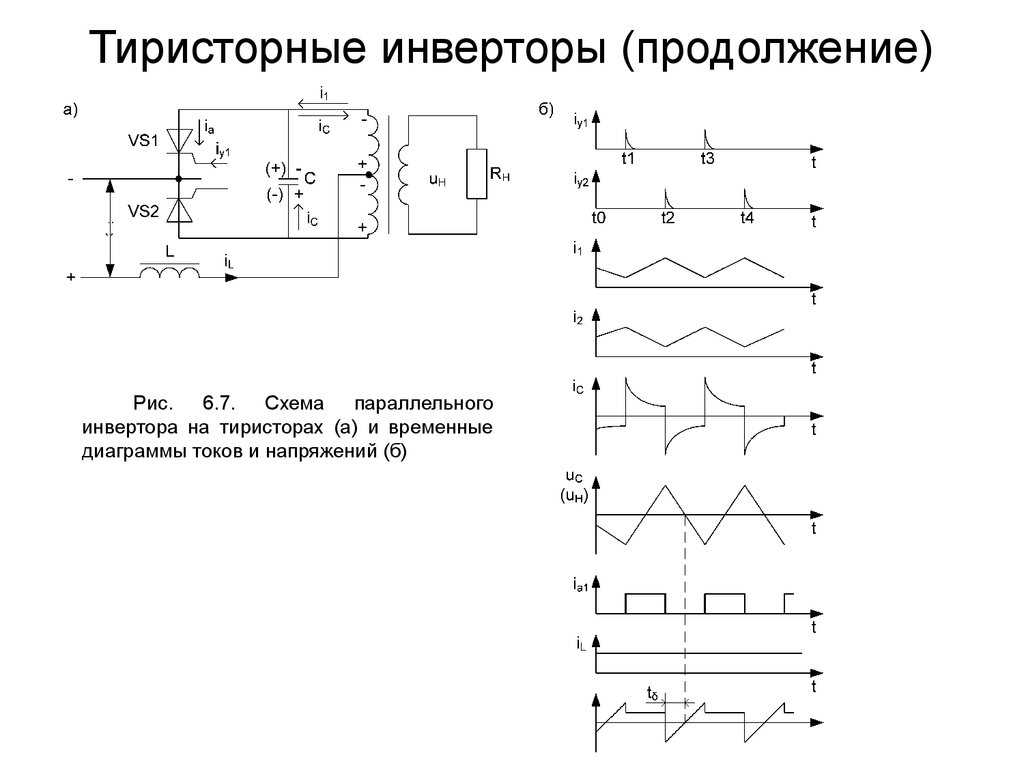

  Простейшая схема инвертора SCR

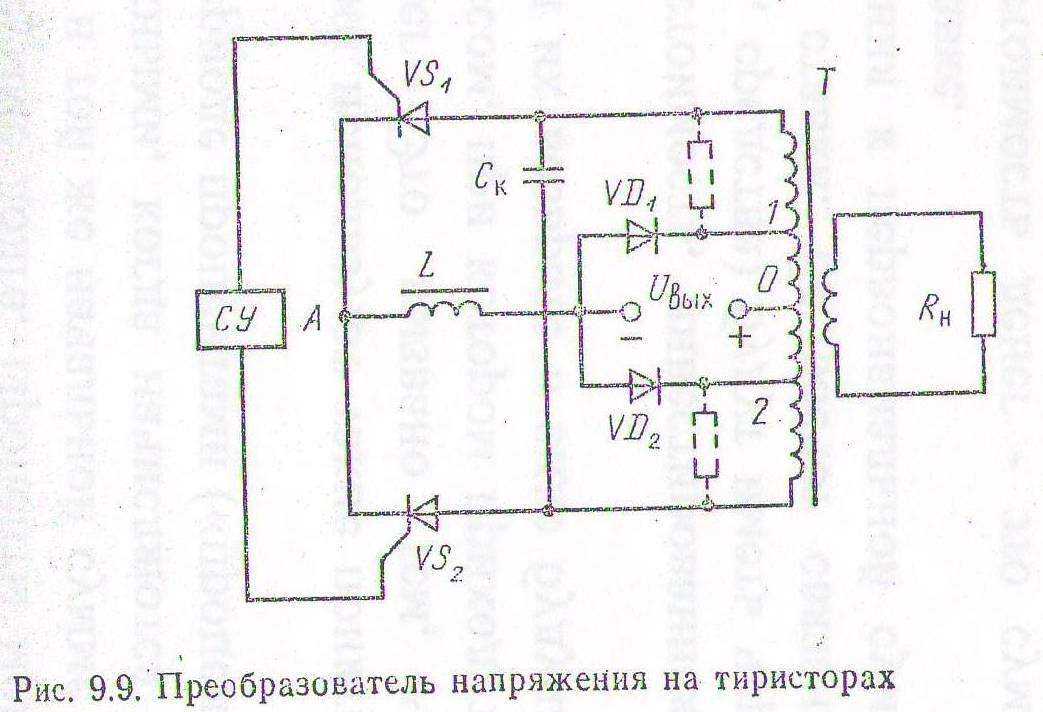

  На рисунке ниже показана схема инвертора SCR, питаемого от 12-вольтовой батареи и способного выдавать переменное напряжение 115 В, 60 Гц, мощность 100 Вт в постоянном режиме и до 150 Вт в периодическом режиме. SCR используются в инверторах для обеспечения высокой эффективности.

  В этой схеме используется пара двухтактных тиристоров 2N3650, каждый из которых активируется релаксационным генератором (Q2 и Q3) с 2N493 однопереходного транзистора (Q2) и сопутствующие ему частотно-определяющие соединения (R4-R5-C1 и R6-C2).

  2N3650 — это быстродействующие тиристоры, идеально подходящие для применения в инверторах. Верхний UJT (Q2) имеет частоту 120 Гц, а нижний (Q3) имеет частоту 60 Гц.

  Реостаты R4 и R6 не нуждаются в повторной регулировке после того, как они были отрегулированы на эти частоты, поэтому вполне можно поставить шлицевые валы для коррекции отверткой. В схемы такого рода можно было бы включить какой-нибудь метод автоматического отключения тиристоров в нужный момент.

  Обычно после включения они продолжают проводить ток, и схема не производит никакого переменного тока на выходе. Тиристоры поочередно подают импульсы на трансформатор T1 после того, как это автоматическое отключение завершено.

  Конденсатор C4 и катушка индуктивности L1 обеспечивают необходимую коммутацию. При включении одного тиристора С4 кратковременно подает отрицательное напряжение на анод противоположного тиристора, отключая его. В принципе конструкция инвертора проста.

  T1 — инверторный трансформатор, который может быть любым стандартным трансформатором с центральным отводом. Поскольку такой сильноточный трансформатор может быть трудно найти на рынке, намотка базового трансформатора должна быть как рентабельной, так и экономящей время.

  Дроссель в сборе

  Замкнутая обмотка 196 витков эмалевого провода № 16 в 14 слоях по 14 витков на слой дает приличную катушку индуктивности.

  На приведенном ниже рисунке показаны характеристики бобины диаметром 1 % для этой катушки; бобина может быть изготовлена ​​из дерева, а затем пропитана защитным лаком, или она может быть изготовлена ​​​​из другого диэлектрического материала, если он выбран.

  UJT следует устанавливать в прохладном месте инверторного блока, а SCR должны иметь теплоотвод.

  7) Простой, но мощный

  Это простая, но мощная схема инвертора мощностью 100 Вт, которую можно использовать со свинцово-кислотной батареей 12 В.

  Этот инвертор обеспечивает мобильное питание 220 В переменного тока. источник питания, подходящий для питания небольшого бытового оборудования, такого как фонари, паяльники или электрические инструменты, будь то в автомобиле, яхте, кемпере или автодоме.

  Шесть транзисторов, сетевой трансформатор, несколько конденсаторов и резисторов — это все, что требуется для схемы. Нестабильный мультивибратор (AMV) с использованием транзисторов T1 и T2 генерирует прямоугольную волну с частотой около 50 Гц. Выходные каскады также работают в двухтактном режиме, поскольку Т1 и Т2 работают попеременно.

  При работе транзистора Т1 через Т3 проходит ток, который активирует Т5, что позволяет соединить половину вторичной обмотки сетевого трансформатора Тр1 с 12-вольтовой батареей.
