Схема металлоискателя цветных металлов » Полезные самоделки ✔тысячи самоделок для всей семьи
Схема металлоискателя цветных металлов. Металлоискатели на биениях оказываются малочувствительными при поисках металлов со слабыми ферромагнитными свойствами, таких, как, например, медь, олово, серебро. Повысить чувствительность металлоискателей этого типа оказывается невозможным, поскольку разность частот – биения малозаметна при обычных методах индикации. Значительный эффект дает применение кварцованных металлоискателей.
Электронный искатель, принципиальная схема которого приведена на рис: 1, состоит из измерительного генератора, собранного на транзисторе T1 и буферного каскада – эмиттерного повторителя, собранного на транзисторе Т2, разделенных кварцем Кв1 от индикаторного устройства- детектора на диоде Д2 с усилителем постоянного тока на транзисторе Т3. Нагрузкой УПТ служит стрелочный прибор с током полного отклонения 1 ма.
Рис.1. Принципиальная схема металлоискателя цветных металлов
Вследствие высокой добротности кварца малейшие изменения частоты измерительного генератора будут приводить к уменьшению полного сопротивления последнего, как это видно из характеристики, приведенной на рис.
2, а это, в конечном итоге,- к повышению чувствительности и точности отсчета.
Рис.2. Характеристика изменения частоты
Подготовка к поиску заключается в настройке генератора на частоту параллельного резонанса кварца, равную 1 Мгц. Эта настройка производится конденсаторами переменной емкости С2 (грубо) и подстроечным конденсатором C1 (точно) в отсутствии около рамки металлических предметов. Поскольку кварц является элементом связи между измерительной и индикаторной частями устройства, его сопротивление в момент резонанса велико и минимальное показание стрелочного прибора свидетельствует о точной настройке устройства.
В остальном работа с прибором не отличается от таковой с металлоискателями на биениях. Уровень чувствительности регулируется переменным резистором R8.
Особенностью устройства является кольцевая рамка L1, изготовленная из отрезка кабеля. Центральная жила кабеля удаляется и вместо нее продергивается 6 витков провода типа ПЭЛ 0,1-0,2 длиной 115 мм.
Конструкция рамки и порядок выводов показан на рис. 3.
Рис.3. Конструкция рамки и порядок выводов металлоискателя цветных металлов
Такая рамка обладает высокой добротностью и хорошим электростатическим экраном. Жесткость конструкции рамки обеспечивается размещением ее между двумя дисками из фанеры или гетинакса диаметром 400 и толщиной 5-7 мм.
Примечание: В приборе могут быть использованы транзисторы КТ315Б,кремниевый опорный диод 2С156А. детекторный диод типа Д9 с любым буквенным индексом. Частота кварца может быть в интервале частот от 900 кгц до 1,1 Мгц. Кабель РК
Дополнительную информацию по катушке можно найти здесь>
Более подробная информация в журнале Radio-Electronics”, 1967, № 11
Схемы самодельных металлоискателей повышенной чувствительности
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Самодельные металлоискатели: простые и посложнее — на золото, черный металл, для стройки
- Глубинный металлоискатель своими руками
- Металлоискатели
- Делаем металлоискатель своими руками: в общих чертах
- Схемы металлоискателей для цв мет
- Самодельный металлоискатель на микросхеме.
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Режим “Только золото” и 39 см на монету! Самодельный профессиональный металлоискатель.
Самодельные металлоискатели: простые и посложнее — на золото, черный металл, для стройки
Портал QRZ.
RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Зарубежные фирмы производят большое количество маталлоискателей с различными характеристиками и стоимостью, причем в рекламе, как правило, заявляются параметры, значительно превышающие реальные.
Речь идет о предпродажной рекламе при покупке приборов. По рассказам владельцев МИ, купленных за рубежом, обычно продавец демонстрирует дальность обнаружения в воздухе, поднося к датчику золотое кольцо, при этом приборы регистрируют его на расстоянии см, на глаз, в зависимости от модели, а по остальным параметрам делается ссылка на красочный рекламный проспект или щит, установленный в салоне магазина.
Кольцо из золота или меди является очень удобным объектом для демонстрации, так как представляет собой короткозамкнутый виток из материалла с высокой электропроводностью, и сигнал от него может быть больше, чем от монеты такого же диаметра.
В то же время в документации, прилагаемой к прибору, вообще, отсутствуют основные характеристики по глубине обнаружения различных объектов, зато содержится большое количество второстепенной информации, например: наличие автоматического контроля напряжения питания, автоматическая и ручная настройки, VLF – 10 кГц рабочая частота , наличие четверть-дюймового разъема типа “джек” для подключения головных телефонов, режим “все металлы”, режим “дискриминации”, датчик диаметром 6 дюймов, масса 3,75 фунта, питание от 8 батарей размера АА, срок службы батарей при использовании телефонов – 15 ч, без телефонов – 25 ч и т.
Например, дальность обнаружения: свинцовая пуля 22 калибра – мин. Владельцы зарубежных приборов довольно неохотно предоставляют их на испытания ввиду их высокой стоимости, но все же основные параметры двух МИ удалось измерить. Прибор Discovery номер модели на корпусе отсутствует стоимостью 9 медную монету Ж25 мм обнаруживал на расстоянии см, стальную пластину хх4 – на см.
При этом в рекламе на последний МИ сообщалось, что прибор обнаруживает металлическое ведро площадь проекции и масса которого явно меньше, чем у пластины хх4 мм на расстоянии 1 м 80 см, а большие объекты – до 3 м.
Описываемый локационный МИ не имеет столь большого разнообразия режимов работы по сравнению с зарубежными например, существуют режимы селекции и дискриминации различных металлов , но доступен для повторения и позволяет получить основные характеристики несколько выше параметров локационных приборов начального уровня.
Описания конструкций локационных приборов в отечественной технической литературе встречаются крайне редко. Практически их полный перечень за последние 30 лет приведен в []. Кроме того, повторяемость этих приборов весьма различна. Так, конструкция украинских авторов В. Бахмутско-го и Г. Зуенко [1, 2] имеет большую глубину обнаружения объектов среднего и большого размера, однако в обоих описаниях отсутствует полная информация для повторения.
Металлоискатель МИ , описанный в [3, 4] так называемая “схема Флинда” , обладает более “скромными” параметрами, но даже при тщательном изготовлении в соответствии с рекомендациями автора различные образцы приборов имеют большой разброс по дальности обнаружения.
В недавно вышедшей книге московского автора А. Щедрина [5] на два из трех описанных МИ заявлены довольно высокие характеристики, однако их могут повторить только высококвалифицированные радиолюбители, имеющие опыт проектирования малошумящих усилительных устройств, узлов синхронного детектирования и прецизионной измерительной техники.
К достоинствам книги можно отнести анализ реальных возможностей МИ по глубине обнаружения и селективности для различных металлов по сравнению с данными изготовителей. Предлагаемый для повторения локационный МИ является переработанным и модернизированным вариантом “схемы Флинда”.
Прибор выполнен по структурной схеме [6, рис. Для выделения слабого сигнала вторичного поля от объекта поиска на фоне сильного сигнала первичного поля передатчика используется метод “индуктивного баланса” в датчике путем компланарного расположения D-образных передающей и приемной магнитных антенн МА [6, рис.
Анализ схемы прототипа [3, c. При определенном “набеге отклонений” величин даже пятипроцентных резисторов от номинального значения возникало ограничение выпрямленного сигнала по минимуму, что приводило к появлению нерегулируемого высокого порога срабатывания МИ.
В результате некоторые приборы имели чувствительность даже меньшую, чем простые МИ параметрического типа, а лучшие образцы регистрировали медный диск Ж25 мм на расстоянии до 15 см и крупные предметы размерами х см2 – до 1 м в воздухе.
В модернизированном варианте МИ было решено применить двухполярное питание приемной и регистрирующей частей схемы, однополупериодный детектор – выпрямитель заменен на двухполупериодный, генератор передатчика выполнен по схеме, обладающей лучшей температурной стабильностью, к узлу статической регистрации объектов добавлен узел адаптивной регистрации с выходом на стрелочный измеритель с нулевой отметкой в центре шкалы, помимо звуковой применена световая индикация срабатывания обоих регистрирующих узлов.
В результате получены следующие характеристики по максимальной дальности глубине обнаружения различных объектов:. Глубина обнаружения в грунте значения указаны в скобках на см меньше, чем в воздухе и зависит от расстояния между плоскостью датчика и поверхностью грунта, которое необходимо выдерживать при поиске для исключения ложных срабатываний прибора.
При работе на грунтах с низкой влажностью и низким содержанием солей, ржавчины и других токопроводящих примесей это расстояние может быть минимальным см , в противном случае это расстояние необходимо увеличить до см. Генератор передатчика выполнен по классической схеме “емкостной трехточки” на одном из транзисторов сборки VT1, второй в диодном включении используется для температурной компенсации режима работы первого.
Передающая МА L1 и приемная L2 катушки, расположенные в датчике, подключены к электрической части с помощью двухпроводных экранированных кабелей на схеме не показаны , причем выводы экранов обоих кабелей должны быть соединены между собой как в датчике, так и в схеме и подключены к общему проводу.
При необходимости можно применить разъемное соединение в электронном блоке. Выпрямленное напряжение проходит через активный фильтр НЧ 2-го порядка на R11, C19, R12, C20, на VT2, с выхода которого снимается постоянная составляющая, величина которой пропорциональна векторной сумме остаточного сигнала первичного поля и сигнала от объекта поиска.
Напряжение с выхода активного фильтра приемника поступает на вход блока регистрации. Узел статической регистрации выполнен на ОУ йА3, включенном в режиме компаратора. На его неинвертирующий вход сигнал поступает через ФНЧ R18C23, а на инвертирующий – напряжение статической компенсации, определяемое положением регуляторов R14 “Порог-точно” и R16 “Порог-грубо”.
Компенсирующее напряжение устанавливают с некоторым запасом, большим, чем постоянное смещение на выходе активного фильтра. Таким образом, осуществляется компенсация остаточного сигнала первичного поля, а также помех и дрейфов на выходе приемника. В этом случае напряжение на выходе DA3 отрицательное и индикатор VD3 не работает.
При попадании в зону действия прибора металлического объекта напряжение на входе регистратора возрастает, и когда оно превысит компенсирующее напряжение, произойдет срабатывание DA3 и индикатора VD3.
На DA4 реализован усилитель с автоматической коррекцией “нуля” на выходе. При появлении сигнала от объекта стрелка прибора Р1 сначала отклоняется вправо, затем через некоторое время возвращается к “нулю”, при удалении объекта стрелка отклоняется влево и затем – опять к “нулю”. По сути, адаптивный усилитель представляет собой ФВЧ с очень низкой доли герца частотой среза, осуществляющий дифференцирование сигнала. К выходу DA4 подключен усилитель-компаратор на DA5 с регулируемым порогом срабатывания.
В отличие от компаратора DA3 регулятором R29 “Порог адап. Усилитель имеет два управляющих входа, которые через SA1 и SA2 можно подключать к выходам обоих регистрирующих узлов. Громкость можно регулировать потенциометром R42 “Громкость”. Питается МИ от любого источника постоянного тока напряжением 18 В через стабилизатор DA7 и формирователь “искусственного общего провода” DA8. Общий ток потребления не превышает мА. Из-за наличия в продаже большого количества интегральных схем с отклонениями от ТУ может потребоваться их отбор.
Поэтому практически все элементы схемы должны иметь высокую стабильность параметров. Применение керамических емкостей необходимо в цепях блокировки питания, а также в узлах регистратора. Электрическая схема выполнена на печатной или макетной плате из фольгированного стеклотекстолита с шириной проводников питания не менее 2 мм, а ширина общего провода не менее 5 мм. В случае разделения электрической части на несколько плат шины питания и общего провода соединяют между собой гибкими многожильными проводниками сечением не менее 0,5 мм2.
Блокирующие керамические и электролитические конденсаторы в цепях питания распределяются равномерно по всем каскадам и узлам схемы. В генераторе передатчика можно применять сборку КНТ1Б, В, Д, Е как в пластмассовом, так и в металлическом корпусе, однако их цоколевка различается. Узел звуковой индикации DA6, VT3, VT4 и регулятор громкости R42 следует располагать на расстоянии не менее 5 см от входной цепи приемника, а элементы генератора передатчика, наоборот, следует расположить поближе ко входной цепи, отделив их экраном в виде пластины 50х30 мм2 из тонкой меди или фольгированного стеклотекстолита, соединенной с общим проводом или минусом питания.
Экранировать всю электрическую схему необязательно, главное – обеспечить жесткость всей конструкции, исключающую колебания элементов схемы и соединительных проводников. Элементы стрелочной и световой индикации, а также органы управления можно разместить в отдельном блоке, соединив его с основной частью кабелем из экранированных проводов.
Датчик МИ состоит из двух D-образных машинных антенн МА в виде экранированных катушек, размещенных на противоположных плоскостях диска 0 мм, толщиной 2 мм из текстолита или стеклотекстолита рис. Катушки наматывают на D-образном каркасе из медных штырей 0 мм, закрепленных на деревянной доске. Диаметр полукруглой части мм, а прямолинейная часть каркаса отстоит от центра окружности на мм. При отсутствии проводов указанных марок можно использовать другие в лаковой изоляции: для передающей МА провод 0 0,,5, для приемной провод 0 0,,3 мм.
После намотки катушки в нескольких местах скрепляют клейкой лентой и снимают с каркаса. Выводы проводников пропускают через ПВХ трубки длиной мм и катушки по периметру обклеивают такой же клейкой лентой.
Статическое экранирование обмоткой катушки осуществляется алюминиевой фольгой на бумажной или полимерной основе шириной мм с зазором мм между началом и концом обмотки 5 рис. Вывод от экрана – неизолированным медным или медным с токопроводящим покрытием проводом Ж 0,,5 мм, обмотанным вокруг всего экрана с шагом мм.
Балансировку катушек выполняют в несколько этапов, начиная с процесса изготовления датчика. Передающую катушку 2 рис. Приемную катушку 3 подключают ко входу осциллографа и располагают с противоположной стороны диска.
Передвигая катушку 3 по поверхности диска, определяют зону ее примерного расположения по минимуму сигнала на ее выводах рис. Отмечают расположение обеих катушек, затем приклеивают передающую катушку по ее контуру к поверхности диска минимальным количеством клея например, 88Н или “Момент” и ставят под пресс с усилием кг.
После высыхания клея окончательно приклеивают передающую катушку эпоксидным клеем с армированием сверху кусочками ткани размером 25х50 мм2, пропитанной этим же клеем рис.
Со стороны передающей катушки приклеивают элементы крепления к штанге МИ, конструкция которого может быть произвольной, обеспечивающей максимальную жесткость датчика и выполненной из диэлектрических материалов. Опять уточняют местоположение приемной катушки, но приклеивают под прессом только ее полукруглую часть клеем 88Н или “Момент”.
В указанном на рис. Экраны катушек должны быть соединены между собой и с экранами кабелей. Участок расположения штырей 4 заливают эпоксидным клеем и рядом с ним приклеивают текстолитовую стойку 5х5х30 мм для закрепления кабелей в датчике.
Далее кабели закрепляют на стойке и между собой через каждые Для удобства окончательной балансировки по обе стороны от середины прямолинейной части приемной катушки приклеивают держатели винтовых толкателей из гетинак-са размером 10х10х15 мм с резьбовыми отверстиями М4-М5 под текстолитовые винты.
Для точной настройки индуктивного равновесия в датчике рекомендуется просверлить в винтах несколько отверстий 0 0,8 мм перпендикулярно оси винта для их поворота на малые углы с помощью металлической иглы или шпильки.
Только после нескольких этапов предварительной балансировки можно окончательно приклеивать приемную МА эпоксидным клеем с тканью, как и передающую, оставив свободным участок см в зоне размещения винтовых толкателей. Окончательная балансировка датчика проводится совместно с электрической схемой. Помещать датчик в подходящий корпус целесообразно только после проведения предварительных испытаний в помещении и проверки в полевых условиях.
Настройку прибора начинают с проверки параметров стабилизатора. Для этого его вход подключают к регулируемому источнику питания с диапазоном выходного напряжения не хуже 14,,5 В и током нагрузки более 50 мА. При подключении между ними нагрузочного резистора сопротивлением Ом и мощностью 2 Вт выходное напряжение не должно изменяться более чем на мВ.
При изменении входного напряжения в пределах 14,,5 В выходное не должно изменяться более чем на мВ, в противном случае необходимо заменить DA7.
Изменения выходного напряжения определяют по амплитуде коммутационных импульсов при подключении и отключении нагрузочного резистора, а также при скачкообразном изменении входного напряжения с 14,5 до 18,5 В, при этом конденсатор С49 нужно временно отключить.
Ток потребления по шине общего провода не превышает 2 мА и при исправной ИС DA8 обеспечивается с запасом. Перед включением всей схемы вход регистратора следует отключить от выхода приемопередатчика и соединить с общим проводом, SA1 и SA2 установить в разомкнутое положение, регулятор R42 – в нижнее по схеме см. При включении питания измеряют ток потребления, который не должен превышать мА.
Глубинный металлоискатель своими руками

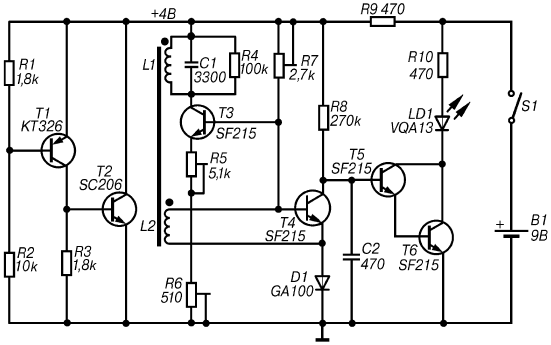

В интернете можно встретить множество фото схем металлоискателя, которые просты в устройстве. Сделать их сможет любой начинающий радиолюбитель. Он относится к импульсному типу, но из-за простоты конструкции не способен различать разновидности металлов. Поэтому работать таким устройством на территориях, где встречаются предметы из цветного металла, не удастся.
При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Приведенная схема металлоискателя в сети встречается очень самодельный металлоискатель в условиях повышенной.
Металлоискатели

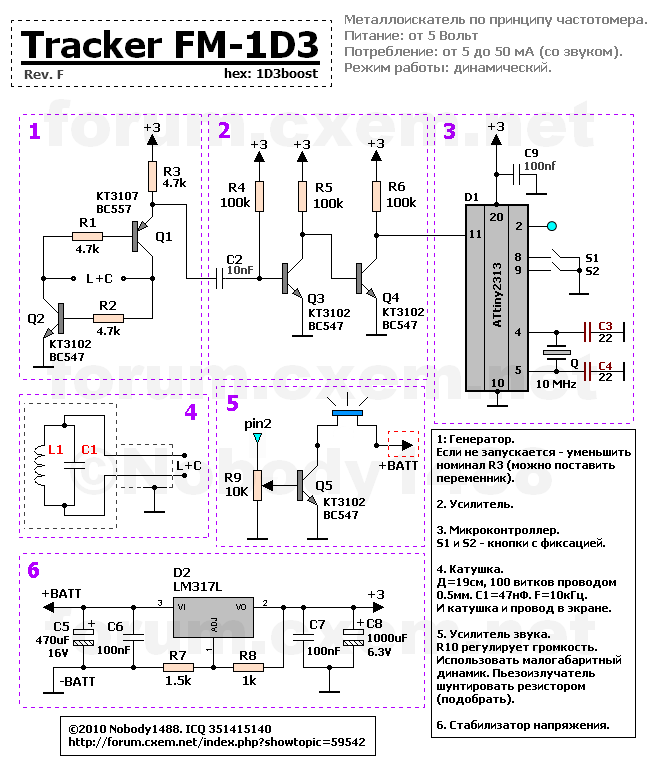

В современной электронике и радиолюбительском быту, часто требуется собрать металлодетектор различной сложности, как правило это простейшие схемы. Хотя опытные радиолюбители замахиваются и на микроконтроллерные металлоискатели. Именно такие простые конструкции для поиска металлов, с одной катушкой датчиком, парой транзисторов и простейшим генератором, пользуются популярностью у любителей покопать весной и летом черный металл на скрытой поверхностью земли территории. На сайте до сих пор тема металлоискателей не поднималась, так что восстановим этот пробел и познакомим уважаемых посетителей с простым и популярным МД. Схема элементарна и повторяется не раз, я например под себя переделываю печатку и изготавливаю частенько по заказу такие приборы. Часть резисторов паяю для удобства в смд исполнении, микросхема распространенная — операционник УД2, в качестве приемника импульсов. Заказал недавно их несколько десятков, но вы можете легко найти их в старой аппаратуре, таких как радиоприемнике или магнитофоне советских лет.
Делаем металлоискатель своими руками: в общих чертах
Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно.
Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте.

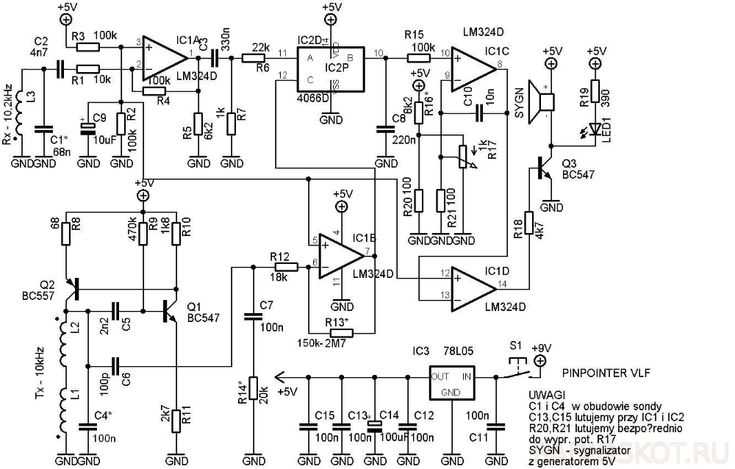

Схемы металлоискателей для цв мет
Собирая металлодетектор своими руками схема показана ниже , нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы. Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку.
Самодельный металлоискатель на микросхеме.
Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами.

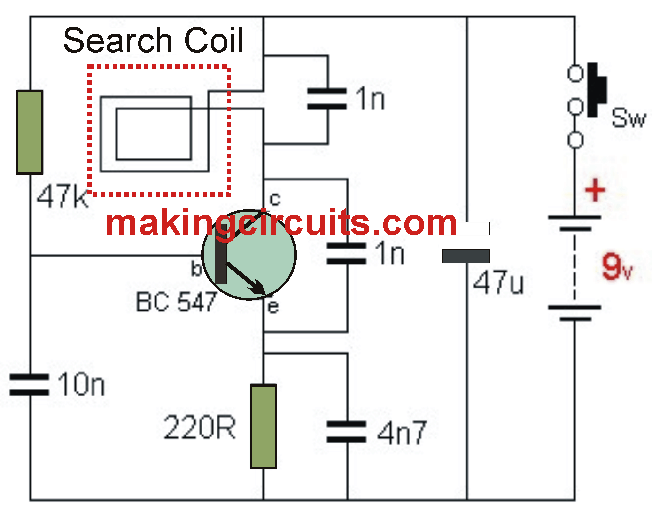

Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м. Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей — маленькие затраты. Соберем простейший металлоискатель, работающий на двух генераторах частоты — металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов.

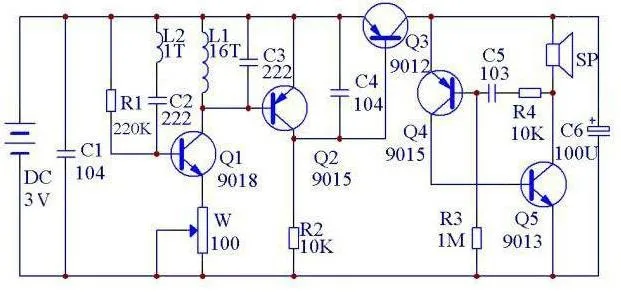

Схема самодельного металлоискателя на биениях, которая построена на пяти Схема металлоискателя повышенной чувствительности на 3х.
Немного почитав радиолюбительские форумы по изготовлению металлоискателей , обнаружил, что большинство людей собирающих металлоискатели , на мой взгляд, незаслуженно списывают со счетов металлоискатели на биениях — так называемые BFO металлоискатели.
Он не имеет четкой селективности металлов и требует подстройки в процессе эксплуатации. Однако и с ним можно производить удачный поиск при определенных обстоятельствах. Как вариант — пляжный поиск — идеальный вариант для металлоискателя на биениях.
Отправим материал вам на e-mail. Вы просто не поверите, сколько сокровищ лежит буквально под нашими ногами. Понятно, что мы и не подозреваем о наличии клада, пока он не отзовётся писком в металлоискателе. Без этого инструмента не могут себе представить работу археологи, геологоразведчики, поисковики и строители. Профессиональный инструмент стоит дорого, так что если для вас поиски клада — хобби, вы непременно задумаетесь, как сделать металлоискатель своими руками.
Это электронное устройство, предназначенное для обнаружения металлических предметов под покровом снега, грунта, камня, в куче мусора.
Тема металоискательства касается кабельных измерений только косвенно, но настолько популярна в Интернет, что как-то неправильно её игнорировать.
Тем более что в собственной радиолюбительской практике покопаться в некоторых их схемах пришлось довольно основательно. Довольно интересной и познавательной считаю книгу А. Щедрина “Новые металлоискатели для поиска кладов и реликвий”. И хотя книжка “заточена” под кладоискательство, но в ней есть довольно интересные теоретические обоснования тех или иных схематических решений.
