Шестеренчатые насосы высокого давления: химический шестеренный насос высокого давления / Промышленный Импорт

alexxlab | 16.12.2022 | 0 | Разное

химический шестеренный насос высокого давления / Промышленный Импорт

Насос шестеренный высокого давления компании Witte серии CHEM применяется в химических, фармацевтических, а также в других промышленных процессах, где особое внимание уделяется безопасности эксплуатации, производственной точности и надёжности. Шестеренный насос Witte можно применять во всех возможных процессах: чем требовательней применения, тем больше подходят насосы Witte.



Общие данные химических насосов

Насосы серии CHEM выпускаются с обогревом и без обогрева.

Корпус насоса изготавливается из: нержавеющей стали DIN 1.4435, DIN 1.4408, титана, хастеллоя, керамики.

Шестерни: сталь DIN 1.4112 и другие марки,керамика.

Подшипники: графит, никель-серебро, сталь, алюминий-бронза, оксид циркония.

Уплотнения: одинарное торцевое уплотнение серия ED, одинарное торцевое уплотнение с промывкой жидкостью AD, двойное торцевое уплотнение с промывкой буферной жидкостью DD, магнитная муфта, уплотнение Viscoseal, сальниковое.

Обогрев: пар , вода или другой теплоноситель.

Рабочие температуры для насосов: -30 …+300 градусов Цельсия.

Рабочие давления: от вакуума до 300 бар.

Минимальная вязкость может быть 0,5сПз, но при этом давление на выходе не может быть более 10-12 бар, из-за обратного перетекания. Максимальная 10 000 000сПз.

Основные преимущества химических шестеренных насосов Witte:

• Компактная конструкция
• Полностью прогреваемый корпус
• Высокоточные насосы с прецизионным зубчатым механизмом
• Низкое давление всасывания вплоть до вакуума
• Минимальное внутреннее перетекание
• Исключительная точность подачи жидкости
• Возможность изготовления насоса по индивидуальным проектам.

Дозирующие свойства шестеренных насосов

Шестеренный насос Witte это насос объемного типа, поэтому перекачивает определенный объем вещества за 1 оборот, на что указывает марка насоса. Насос Witte позволяет перекачивать среды с точностью 0,5%, в зависимости от габаритов насоса.

Производительность насоса можно регулировать двумя способами

1. С помощью частотного преобразователя, регулируя вращение главного вала насоса.
2. Ручным способом, используя механический вариатор.

Область применения химических насосов Witte

Witte производит широкий ассортимент шестеренных насосов для применения в непрерывном химическом и фармацевтическом производстве. При этом на первый план выходят применения с высоковязкими средами, высокими температурами, низкими подводимыми давлениями и/или высокими давлениями на выходе, применения с коррозионными или с очень чистыми средами, а также сочетания этих условий.

Насосы Witte способные плавно выкачивать из реакторов и дегазирующих аппаратов расплавы пластика с высокой и низкой вязкостью. Благодаря удобной структуре заправки и короткому времени пребывания вещества в насосе шестеренчатый насос идеально подходит для таких целей. Эффективные и долговечные насосы помогут увеличить производительность Вашего завода.

В судовой промышленности в смазочных блоках и системах, подача гидравлического масла в редукторы, двигатели.

В пищевой промышленности подача шоколада, животного жира, компонентов для жевательной резинки, пищевых кислот.

В строительной промышленности при производстве стеклопакетов, термоклея, полиуретанов.

Перекачиваемые среды: органические и неорганические химикаты, растворители, кислоты и щелочи, эмульсии, фторполимеры, олигомеры, мономеры, присадки, смолы, полиуретаны, силиконы, клеящие вещества и клеи горячего отверждения, лаки и краски, воск и парафины, нефтехимические продукты, топливные вещества, битум, растительные, животные масла и жиры, косметические продукты, фармацевтические продукты, продукты питания.

Шестеренные насосы серии CHEM-MAGNET

Насосы данной серии конструктивно не отличаются от серии CHEM. Уплотнение вала магнитная муфта. Насосы этой серии применяются для перекачки опасных и горючих жидкостей. Специальные типы CHEM-MAGNET создают давление на выходе до 700 бар.

Mагнитное уплотнение с двойной герметичной камерой, заполненной инертным газом и сенсором. В случае повреждения внутренней стенки камеры и выбросом газа, сенсор включит сигнал тревоги. Поскольку наружная стенка магнитной муфты остается невредимой, исключена опасность выброса в атмосферу вредных веществ.

Перекачивание жидкости до 30 000 сПз стало возможным благодаря использованию третьего подшипника, который дополнительно увеличивает надежность всего насоса.

Дизайн подшипника фирмы Witte разработан с дополнительной защитой от повреждения внутреннего ротора от разрушения.

Общие данные насосов CHEM-MAGNET

Корпус может быть изготовлен из: нержавеющей стали, титана, хастеллоя, керамики.

Шестерни: сталь DIN 1.4112 и другие марки, керамика.

Подшипники: графит, никель-серебро, сталь, алюминий-бронза, оксид циркония.

Обогрев: пар, вода, жидкость.

Рабочие температуры для насосов: -30 …+550 градусов Цельсия.

Рабочие давления: вакуум – 700 бар.

Минимальная вязкость может быть 0,5сПз, но при этом давление на выходе не может быть более 10-12 бар, из-за обратного перетекания. Максимальная 30 000сПз.

Дополнительные опции химических насосов

Компания Witte по желанию заказчика может изготовить насосы с дополнительными опциями, а именно:

• насосный агрегат на общей раме
• использовать другие материалы для изготовления корпуса, валов, отличные от стандартного (при условии заказа больше 10 насосов)
• использовать электрический подогрев насоса
• провести тестирование насосов (гидроиспытание, тест на шум)
• подготовить документацию в т.ч. рабочие чертежи на русском языке

• Инструкция по эксплуатации шестеренчатого насоса WITTE CHEM

Рекомендуемое оборудование

WIITTE BOOSTER – бустерные шестеренчатые насосы для полимеризации

• Насосное оборудование

WITTE POLY – Шестеренный насос для откачки средневязких и высоковязких сред из реактора

• Насосное оборудование

WITTE EXTRU – надежный экструзионный шестеренный насос

• Насосное оборудование

WITTE – запасные части для шестеренчатых насосов

• Насосное оборудование

Шестеренчатые насосы высокого давления | WITTE PUMPS & TECHNOLOGY GmbH

Шестеренные насосы высокого давления

Благодаря прочной конструкции шестеренные насосы высокого давления серии WITTE BOOSTER способны создавать особенно высокое давление при работе со средами средней и высокой вязкости. Специальные зубья снижают пульсацию до минимума, что позволяет надежно обеспечить постоянный поток продукта для нижележащих инструментов.

1. Шестеренные насосы высокого давления для дифференциального давления до 250 бар
2. Шестеренные насосы высокого давления с давлением всасывания от вакуума до макс. 120 бар
3. Шестеренные насосы высокого давления для вязкости до 40 000 Пас
4. Шестеренные насосы высокого давления с производительностью от 10 кг/ч до 30 000 кг/ч
5. Шестеренные насосы высокого давления с производительностью от 4,7 см3/об до 12 000 см3/об
6. Шестеренные насосы высокого давления для переработки полимеров

Это обеспечивает постоянное качество продукции и гарантирует постоянное качество, что позволяет избежать брака.

Услуги по переоборудованию шестеренчатых насосов высокого давления:

Мы также восстанавливаем существующие модели других производителей в соответствии с вашими пожеланиями. Мы можем предложить широкий ассортимент валов, подшипников и уплотнений из различных материалов. Многие детали доступны в наших подшипниках в Германии, США и Китае.

Области применения наших шестеренчатых насосов высокого давления

Шестеренные насосы высокого давления WITTE подходят для следующих областей применения.

Технические характеристики наших шестеренчатых насосов высокого давления

Технические области применения:

• Дифференциальное давление до 250 бар
• Давление всасывания до 120 бар
• Температура до 350 градусов
• Дифференциальное давление до 350 бар
• Вязкость до 40 000 Па

Технические характеристики:

• Резьбовое уплотнение вала из алюминиевой бронзы
• Вакуумное резьбовое уплотнение вала
• Сальниковая набивка
• Квадратная форма корпуса
• Круглый корпус
• Нагрев теплоносителем или паром

Шестеренчатые насосы высокого давления с объемом подачи до:

• 1,28 см3/U
• 2,78 см3/U
• 4,7 см/U
• 10,2 см/U
• 25,6 см/U
• 46,3 см/U
• 92,6 см/U

• 176 см3/U
• 371 см3/U
• 716 см/U
• 1342 см/U
• 3200 см3/U
• 6100 см3/U
• 12000 см/U

Шестеренчатые насосы высокого давления с расходом от:

• 20 – 200 л/ч
• 40 – 400 л/ч
• 70 – 700 л/ч
• 140 – 1. 400 л/ч
• 280 – 2.800 л/ч
• 410 – 4.100 л/ч
• 650 – 6.500 л/ч

• 990 – 9.900 л/ч
• 1.600 -16.200 л/ч
• 2.500 – 25.300 л/ч
• 3.800 -37.800 л/ч
• 6.900 – 69.100 л/ч
• 11.000 – 106.000 л/ч
• 17.000 – 170.000 л/ч

Шестеренчатые насосы высокого давления с корпусами:

• Высокотемпературная углеродистая сталь
• Опционально с покрытиями для повышения несущей способности
• 1.6582
• Нержавеющая сталь 1.4313

Шестеренчатые насосы высокого давления с шестернями и подшипниками скольжения:

• Инструментальная сталь
• Азотированная сталь
• NiAG
• Валы с зубьями для стрел по запросу
• Алюминиевая бронза
• Опционально с покрытиями для повышения стойкости

High-pressure gear pumps in special pump construction

Шестеренчатые насосы высокого давления серии BOOSTER используются в производстве полимеров для создания необходимого технологического давления. Наши насосы BOOSTER выпускаются в круглом или квадратном исполнении. По желанию заказчика мы модифицируем насосы таким образом, что они могут быть установлены в качестве запасных насосов тех же размеров, но с увеличенной производительностью в том же месте установки. Переоборудование реакторов, труб или фланцевых соединений не требуется. Возможны также специальные конструкции в соответствии с требованиями заказчика.

Напорный шестеренчатый насос

Производители, торговцы, поставщики услуг

Обзор продуктов

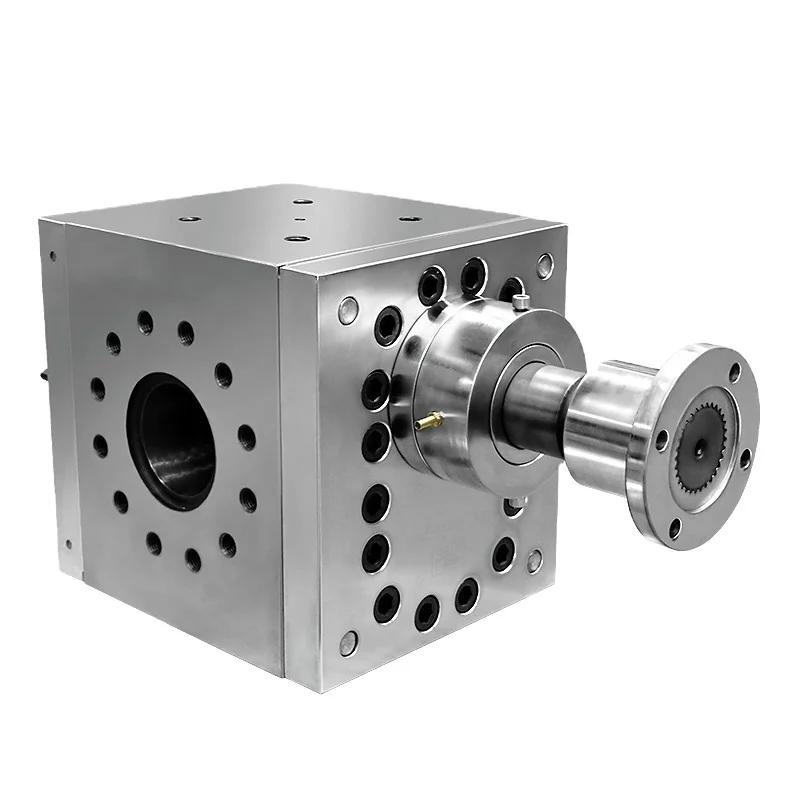

Шестеренчатый насос высокого давления (HGP)

Описание продукта

Технические характеристики

Особенности/опции/элементы управления

Галерея

Запрос цитаты

Шестеренчатый насос см3/об Диаграмма

Назад на страницу выбора шестеренчатого насоса

Получите больше от вашего процесса

Шестеренчатые насосы высокого давления (HGP) имеют долговечную и прочную конструкцию редуктора, отвечающую жестким требованиям экструзии полимеров с высоким крутящим моментом. Независимо от того, работаете ли вы с ограничительными штампами или пластиковыми материалами высокой вязкости, HGP обеспечивает стабильную производительность там, где стандартные конструкции шестеренчатых насосов изнашиваются или выходят из строя. Эти высокоэффективные насосы прямого вытеснения берут на себя функцию создания давления для обеспечения точного линейного объема подачи. Это эффективно снимает нагрузку с экструдера, уменьшая силу тока экструдера и продлевая срок службы компонентов, обеспечивая при этом постоянное давление в головке и равномерный размер продукта. Арт есть в профиле. Шестеренчатые насосы высокого давления PSI оснащены шестеренчатыми валами большого диаметра и оптимизированным профилем зубьев шестерни, что обеспечивает высокую прочность на кручение, необходимую при переработке высоковязких или фракционно-плавких полимеров.

Устройство смены экрана/отклоняющее устройство PSI с шестеренчатым насосом высокого давления

Технические характеристики

Производительность (pph) [кг/ч]	2,7–9 750 [1,2–4 423]
Рабочий объем (см3/об)	4,03 – 1 477
Температура (°F) [°C]	До 650 [343]
Макс. раб. давление (PSI) [бар]	макс. 10 000 [980]
Перепад давления (PSI) [бар]	макс. 7500 [517] *
Нагрев	Электрический/жидкостный
	* Зависит от материала – проконсультируйтесь с производителем

Ссылка: Таблица объемной производительности шестеренчатого насоса

Характеристики

• Долговечные зубчатые колеса из инструментальной стали со сквозной закалкой
• Непрямоугольный профиль зубчатого колеса подходит для приложений с более высоким крутящим моментом
• Бронзовые антизадирные уплотнения Visco
• Площадь уплотнения на 30%-50% больше, чем у любого другого конкурента
• Эффективность до 99,8+%
• Меньшие нагрузки на подшипники шестеренные насосы конкурентов

Опции

• Специальные конструкционные материалы
• Зазоры для конкретных приложений
• Охлаждение уплотнения
• Высокая температура до 750°F [454°C]
• Износостойкие материалы
• Двойной привод
• Внутренний нагрев/охлаждение жидкости
• Промывочные/выпускные отверстия
• Соединительная коробка на насосе или тележке
• Синхронизированное управление тягой (встроено в поставляемый PSI контроллер шестеренчатого насоса)

Принадлежности

• Опорная тележка
• Муфты ограничения крутящего момента
• Преобразователи частоты
• Приборы для измерения давления
• Адаптеры
• Энкодеры двигателя

Органы управления

Подробнее

• ПЛК/ЧМИ ExtrudPak-100 — только шестеренчатый насос
• ПЛК/ЧМИ IntegraPak-100 Интегрированное управление — устройство смены сит / шестеренчатый насос
• Интегрированное управление ПЛК IntegraPak-300 — устройство смены сита / шестеренчатый насос / тяговое устройство
• IntegraPak- 500 Интегрированное управление ПЛК — устройство смены экрана / шестеренчатый насос / управление подогревом / опционально функция вытягивания
• Автономная панель управления обогревом

Шестеренные насосы высокого давления | ВИТТЕ НАСОСЫ И ТЕХНОЛОГИИ ГмбХ 9№ 0001

Шестеренчатые насосы высокого давления

Шестеренчатые насосы высокого давления серии WITTE BOOSTER благодаря своей прочной конструкции могут создавать особо высокие давления со средами средней и высокой вязкости. Специальные зубья сводят пульсацию к минимуму, а последующие инструменты могут надежно снабжаться постоянным потоком продукта.

1. Шестеренчатые насосы высокого давления для перепада давления до 250 бар
2. Шестеренчатые насосы высокого давления с давлением всасывания от вакуума до макс. 120 бар
3. Шестеренные насосы высокого давления для вязкости до 40 000 Па·с
4. Шестеренные насосы высокого давления с производительностью от 10 кг/ч до 30 000 кг/ч
5. Шестеренные насосы высокого давления с производительностью от 4,7 см3/об до 12000 см3 /rev
6. Шестеренчатые насосы высокого давления для переработки полимеров

Это обеспечивает постоянное качество продукции и гарантирует постоянное качество, что позволяет избежать брака.

Услуги по переоснащению шестеренных насосов высокого давления:

Мы также модернизируем существующие модели других производителей в соответствии с вашими пожеланиями. Мы можем прибегнуть к широкому ассортименту валов, подшипников и уплотнений из различных материалов. Многие детали наших подшипников доступны в Германии, США и Китае.

Применение наших шестеренных насосов высокого давления

Шестеренчатые насосы высокого давления WITTE подходят для следующих областей применения.

Технические характеристики наших шестеренных насосов высокого давления

Technical fields of application:

• Differential pressures up to 250 bar
• Suction pressures up to 120 bar
• Temperatures up to 350 degrees
• Differential pressure up to 350 bar
• Viscosities up to 40 000 Pas

Технические характеристики:

• Резьбовое уплотнение вала из алюминия Бронза
• Вакуумное резьбовое уплотнение вала
• Сальниковое уплотнение
• Квадратная форма корпуса
• Круглый корпус
• Нагрев масляным теплоносителем или паром

Шестеренные насосы высокого давления с объемом подачи:

• 1,28 куб.
  см/об.
• 2,78 куб.см/об.
• 10,2 ccm/U
• 25.6 ccm/U
• 46,3 ccm/U
• 92,6 ccm/U

• 176 ccm/U
• 371 ccm/U
• 716 ccm/U
• 1342 см3/об.
• 3200 см3/об.
• 6100 см3/об.
• 12000 см3/об.

Насосы с высоким давлением с расходами по сравнению с:

• 20 – 200 л/ч
• 40 – 400 л/ч
• 70 – 700 л/ч
• 140 – 1,400 л/ч
• 280 – 2,800. L/H
• 410 – 4.100L/H
• 650 – 6,500 л/ч

• 990 – 9,900 л/ч
• 1,600 -16,200 л/ч
• 2,500 -25,300 л/ч
• 3300
• 2,500 -25,300 л/ч
00
• 2,500 -25,300 л/ч
9. л/ч
• 6.900 – 69.100 л/ч
• 11.000 – 106.000 л/ч
• 17.000 – 170.000 л/ч

Насосы с высоким давлением с корпусами:

• Высокотемпературная углеродистая сталь
• Опционально с покрытиями для повышенной грузоподъемности
• 1.
