Шестеренные гидравлические насосы: Шестеренные гидравлические насосы, НШ

alexxlab | 26.01.2023 | 0 | Разное

Содержание

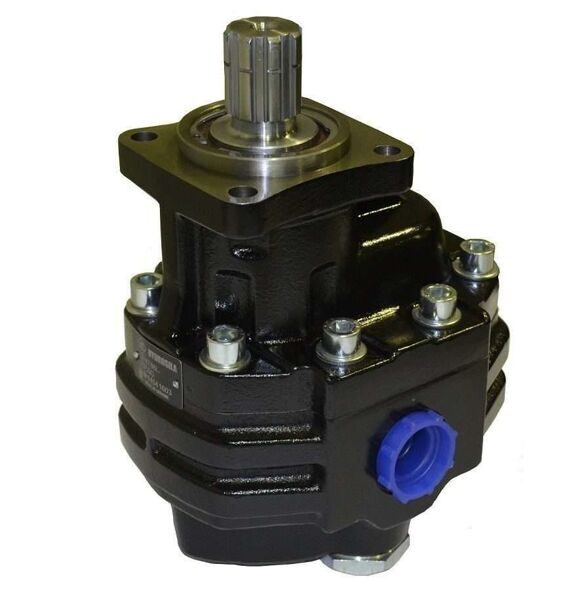

Гидравлические шестеренные насосы для самосвалов

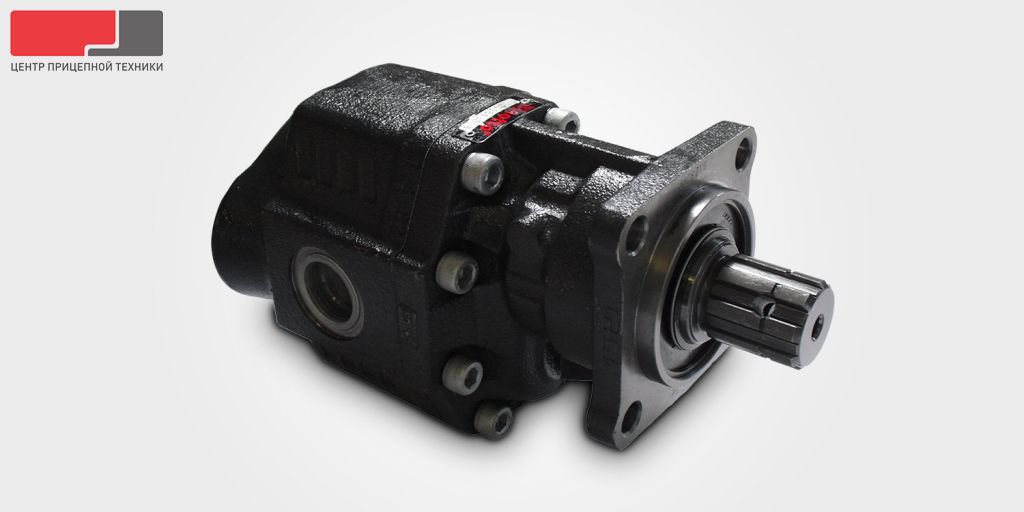

Гидравлические шестеренные насосы для самосвалов – Бинотто

Бинотто предлагает широкий выбор гидравлический шестеренный насосов для самосвалов и других транспортных средств.
Гидравлические шестеренные насосы Бинотто для самосвалов отличаются высокой выносливостью, на 100% протестированы, чтобы гарантировать производительность и надежность для наших клиентов.

Все гидравлические насосы Бинотто для гидравлических комплектов являются внешними насосами с фиксированным смещением, наш каталог включает как аксиально поршневые, так и шестерёнчатые насосы , большинство из них доступны с вращением по часовой стрелке, против часовой стрелки и реверсивным вращением. При необходимости, при однонаправленном вращении насоса, можно также изменить направление вращения, следуя необходимым инструкциям.

Доступны во многих вариантах установки, включая Uni 3- х болтовый и ISO 4-х болтовый, насосы Бинотто могут быть напрямую установлены на коробках отбора мощности (прямая установка), или через дополнительный вал и фланец/адаптер (дистанционная установка),в случае, если рядом с коробкой отбора мощности недостаточно места.
Гидравлический шестеренный насос Binotto для самосвалов оснащен корпусом из чугуна серой цвета, большинство из них также имеют альтернативные боковые и задние порты входа/выхода для более удобной установки.

Наши шестеренные насосы включают версии для среднего, высокого и очень высокого давления (до 340 бар), в различных конфигурациях и мощностях (от 6 до 150 л/мин).

Возможны также тандемные установки. В случае специального запроса, основанного на конкретном применении транспортного средства, наша команда инженеров готова работать с клиентами и предоставить соответствующее решение. Для повышения производительности насоса доступны монтажные комплекты (как для всасывания, так и для подачи).

ГАЛЛЕРЕЯ

Техническая информация

PMP#N3RI	25	Bidirectional	ISO
PMP#N1RI	32	Bidirectional	ISO
PMP#A2DI	34	unidirectional (dx)	ISO
PMP#A2DU	34	unidirectional (dx)	UNI
PMP#A2SI	34	unidirectional (sx)	ISO
PMP#A2SU	34	unidirectional (sx)	UNI
PMP#A4DI	51	unidirectional (dx)	ISO
PMP#A4DU	51	unidirectional (dx)	UNI
PMP#A4SI	51	unidirectional (sx)	ISO
PMP#A4SU	51	unidirectional (sx)	UNI
PMP_L4RI	51	Bidirectional	ISO

Другие продукты из данной категории

Классификация гидравлических и виды шестеренных насосов.

Немного романтики и теории)))

Насос является настоящим сердцем любой гидравлической системы, поскольку именно он преобразует механическую энергию от вращающегося привода в поступательную, которая что-то перемещает. Например – поднимает кузов прицепа.

Конструкций и типов гидравлических насосов существует множество, но принцип работы для них един – вытеснение жидкости именно поэтому их еще называют объемными.

Классифицируются они по принципу вытесняющего жидкость элемента, а этим элементом является:

1. Поршень (насосы ручные, аксиально-поршневые, радиально-поршневые)
2. Шестерня (насосы шестеренные и шнековые)
3. Пластина (насосы пластинчатые однократного или двойного действия)

В системах гидрофикации самосвалов и прицепов наиболее часто применяются насосы шестеренные, которые еще называют роторными гидромашинами. В них рабочими элементами, которые осуществляют вытеснение жидкости, являются две вращающиеся шестерни.

Основными типами шестеренных насосов являются:

шестеренные насосы внешнего зацепления
шестеренные насосы внутреннего зацепления.
героторные насосы (частный случай шестеренного насоса внутреннего зацепления)
винтовые насосы (условно)

Шестеренные насосы имеют исключительно широкое применение в гидросистемах с давлением до 20 МПа. Это различная сельскохозяйственная, строительная и дорожная техника, мобильная гидравлика, системы смазки, гидроприводы в механизмах более сложных гидросистем.

Причины столь широкого применения шестеренных насосов совершенно объективны: простота конструкции, компактность и малый вес. Однако, расплатой за простоту конструкции становится снижение КПД (не превышает 0,85) и уменьшение ресурса при давлениях, превышающих 15МПа.

Шестеренные насосы внешнего зацепления

Основным элементом шестеренных насосов внешнего зацепления являются две синхронные шестерни. При их вращении шестерен жидкость во впадинах зубьев переносится из зоны всасывания в зону нагнетания. «Фокус» в том, что поверхности зубьев А1 и А2 вытесняют при вращении шестерен больше жидкости чем может поместиться в пространстве, освобождаемом зубьями B1 и B2. Разность объемов и создает то самое давление нагнетания, которое формируется в зоне нагнетания. К сожалению, такая простота не совсем безобидна – в месте зацепления шестерен (при работе насоса) образуются области так называемого «запертого» объема, что приводит к пульсации давления на выходе насоса.

Частично проблему пульсаций решает применение с косым и шевронными зубьями, но с ними есть свои сложности: у косозубой конструкции возникает дополнительная осевая сила , требующая включение в такую конструкцию упорных подшипников (это удорожание, усложнение, снижение ресурса). Этот минус нивелируют в насосах с шевронным зубом, где осевая сила компенсируется формой зуба, а уровень пульсаций на выходе столь же мал, как и у предыдущей схемы.

Резюмируя:

Шестеренные насосы внешнего зацепления хороши тем, что просты, недороги, работают с частотой вращения до 5000 об/мин. Их недостатками являются пульсация давления на выходе, не очень хороший КПД и сравнительно низкое выходной давление.

Шестеренные насосы внутреннего зацепления

Стоит сразу сказать, что отличительной особенностью таких устройств является ощутимо меньший уровень пульсаций и, в результате, невысокий уровень шума. Это свойство позволяет комфортно использовать шестеренные насосы внутреннего зацепления в стационарных машинах и механизмах и для техники, работающей в замкнутых пространствах.

Принцип работы шестеренного насоса с внутренним зацеплением базово схож с принципом работы предыдущего, представляя перенос жидкости во впадинах шестерен из зоны всасывания в зону нагнетания, но в этом насосе зубья шестерен не входят в зацепление.

В зоне всасывания вращением шестерен объем камеры, образованной зубьями и серпообразным разделителем, увеличивается. Происходит наполнение рабочей камеры жидкостью, из которой жидкость уже вытесняется в зону нагнетания, поскольку при вращении шестерен объем камеры в этой зоне наоборот – уменьшается.

В итоге: мы получаем насосы с простой конструкцией, низким уровнем шума, недорогие, с частотами вращения до 4000 об/мин. Однако, эта конструкция тоже не избавилась от минусов насосов внешнего зацепления – КПД и рабочие давления по-прежнему не высоки.

Героторные насосы

Это разновидность шестеренных насосов с внутренним зацеплением, но в отличии от стандартной схемы в них нет . Отличие от классической конструкции шестеренного насоса с внутренним зацеплением состоит в отсутствии серпообразного разделителя полостей всасывания и нагнетания, который специальным профилем.

Форма профиля такова, что в зоне, где должен был бы находиться серпообразный разделитель, обеспечивается постоянный контакт шестерен. В остальном принцип работы этого насоса не отличается от обычного (с внутренним зацеплением).

Такие насосы обычно применяют для невысоких давлений (до 150 Бар), подачи до 120 л/мин. И с частотами вращения составляют не более 1500 об/мин.

Достоинства – простота и низкошумность, а недостатки – опять-таки КПД и относительно высокая стоимость.

Роторно-винтовые насосы

Разновидностью шестеренного насоса так же можно считать винтовые насосы. Их рабочие элементы можно представить в виде косозубых шестерен с количеством зубьев равному числу заходов винтовой нарезки. Основным преимуществом этих насосов является отличная равномерность подачи, а, следовательно, и низкий уровень шума. Еще одно важнейшее рабочее свойство – его способность перекачивать жидкости с твердыми включениями, при этом давление достигает 200 Бар с частотами вращения до 1500 об/мин.

Конструкция таких насосов сложна, поэтому мало распространена и применяется в достаточно специфичных гидросистемах. Существуют как двух, так и трехвинтовые конструкции насосов.

Как уже отмечалось, основными достоинствами винтовых насосов становятся малошумность и равномерность подачи (отсутствие значительных пульсаций). Недостатком стала дороговизна при невысоком КПД.

Профиль компании — Производство шестеренных насосов в США (GPM-US)

Профиль компании

Это американский дистрибьюторский центр GPM, расположенный в Несбите, штат Миссисипи. Он хранит и распространяет чугунные гидравлические насосы, установленные по стандарту SAE, и соответствующие сменные компоненты.

Кто мы

Компания Gear Pump Manufacturing (GPM), расположенная в Кейптауне, Южная Африка, со штатом в 150 сотрудников, с 19 лет специализируется на производстве и сборке гидравлических насосов из чугуна, установленных по стандарту SAE, и сопутствующих компонентов.85.

Мы производим ряд подшипников, втулок, насосов для грузовых автомобилей с отбором мощности, прямоточных осевых поршневых насосов и делителей потока. Мы также производим полный спектр взаимозаменяемых коммерческих компонентов для подшипниковых насосов, насосов с втулками, двигателей и делителей потока.

Наши насосы и детали исключительного качества.
Наше оборудование предоставляется по экономичной цене.
Мы гордимся нашим быстрым временем отклика и быстрой доставкой.
Мы поддерживаем обширный склад запасных частей.
Осуществляем портирование в точном соответствии с требованиями заказчика.
У нас есть профессиональные возможности индивидуального дизайна к вашим услугам
Осуществляем доставку по всему миру.
Мы поддерживаем хорошо укомплектованных дистрибьюторов в США, Великобритании и Австралии.

Производство шестеренных насосов, США

В августе 2015 года GPM-US инвестировала в склад цепочки поставок, расположенный к югу от Мемфиса, штат Теннесси, в Несбите, штат Массачусетс.

Мы начали заполнять полки товарами для поддержки нашей клиентской базы в Северной и Южной Америке, и 1 апреля 2016 года мы официально открылись.

Создание этого склада цепочки поставок позволило нашим западным клиентам сократить расходы на товарно-материальные запасы, а более быстрая доставка позволила GPM-US укрепить свои позиции на рынке.

Наш опыт

У нас большой опыт в следующих областях:

Конструкция насоса
Точное литье, проектирование и обработка
Разработка и производство гидравлических насосов по индивидуальному заказу
Восстановление насоса
Производство зубчатых колес
Производство упорной пластины
Непрерывное совершенствование процессов в соответствии со стандартами ISO 9001:2015

Продукция

Компания производит и предлагает широкий ассортимент насосов для удовлетворения конкретных требований клиентов, а также требований рынка.

Продукты, представленные на этом сайте, объединены в следующие группы:

Шестеренчатые насосы с гидравлическими подшипниками
Шестеренчатые насосы с гидравлической втулкой
Гидравлические насосы с подшипниками ВОМ
Гидравлические поршневые насосы ВОМ
Гидравлические самосвальные насосы ВОМ

Делители потока
Дополнительные насосы
Понижающие насосы
Запасные части

Услуги

Компания производит и предоставляет услуги по проектированию насосов для клиентов, нуждающихся в индивидуальных решениях.

Мы занимаемся проектированием от спецификации до окончательных чертежей и изготовим насосы на заказ по этим чертежам, если клиент пожелает разместить заказ.

Международные продажи

Около 70% нашей продукции экспортируется в страны Северной и Южной Америки, Европы, Ближнего Востока, Юго-Восточной Азии, Африки и Австралазии. Благодаря нашей философии и политике реинвестирования нам удалось существенно увеличить наши продажи и производственные мощности, чтобы удовлетворить спрос на нашу качественную продукцию на рынке.

Metallurgic Technology

Весь ассортимент продукции GPM для зубчатых передач соответствует международному стандарту, гарантируя, что металлургические элементы молибдена и никеля присутствуют в основном материале для выполнения требований высочайшего качества, необходимых в гидравлических шестеренчатых насосах.

Секционная конструкция: Стандартные детали, отлитые из высокопрочного серого чугуна, чугуна с шаровидным графитом, чугуна с уплотненным графитом (CGI) и отлитые из бронзы, могут быть собраны в самые разные конфигурации, подходящие практически для любого применения.

Материал CGI с превосходной металлургической структурой используется в производстве нашей линейки насосов с втулками, отвечающих требованиям более высокого давления.

Наше литейное производство

Наше литейное производство, введенное в эксплуатацию в феврале 2002 года, расположено на той же территории, что и наше производственное предприятие в Кейптауне. Расширение отразило расширение GPM.

Физически литейный цех был расширен более чем на 50%, чтобы удовлетворить возросшие объемы.

В настоящее время литейный цех производит серый чугун, чугун с шаровидным графитом и чугун с уплотненным графитом. Материал CGI с превосходной металлургической структурой используется в производстве нашей линейки насосов с втулочными втулками, требующих более высокого давления. Производство литейного производства соответствует требованиям GPM и имеет достаточную мощность, чтобы справиться с ожидаемым ростом в 2018 году.

Экологически ответственный

В интересах охраны окружающей среды и для дальнейшего сокращения затрат мы инвестировали в машину для гранулирования стружки. Следовательно, большая часть литейного сырья получается путем гранулирования железной и стальной стружки и обрезков с установки GPM. Аналогичным образом изготавливают бронзовые отливки для обработки упорных плит. Восстановленные охлаждающие жидкости для механической обработки и смазочно-охлаждающие жидкости перерабатываются.

Наша деятельность соответствует стандартам экологического менеджмента ISO 14001:2015 . См. наш сертификат здесь

Качество

Наша система управления качеством использует статистический анализ для определения возможностей производственного процесса.

Стабильность производственных процессов постоянно контролируется и управляется с помощью рабочих карт. В соответствии с нашей философией инвестирования в технологии мы недавно инвестировали средства в трехмерную координатно-измерительную машину.

Это повысит производительность благодаря более быстрому первоначальным измерениям, а также позволит проводить расширенные проверки статистической выборки.

Инвестиции в технологии

Мы сосредоточены исключительно на сборке шестеренчатых насосов и двигателей, гарантируя неизменно высокое качество продукции. Наша программа модернизации завода продолжается. За последние несколько лет мы увеличили наши производственные мощности и мощности с помощью новейших технологических, современных токарных, фрезерных и шлифовальных станков с ЧПУ.

Насосные агрегаты

У нас есть возможности портирования, чтобы удовлетворить потребности всех наших клиентов. Наши объемы насосных агрегатов выросли более чем в четыре раза за последние два года. Это потребовало строительства новой и существенно большей площади сборки насосов, а также новых и модернизированных испытательных стендов. Все узлы тестируются на компьютеризированных испытательных стендах, которые имеют возможность тестирования нескольких потоков, давления, температуры и скорости.

Товарно-материальные запасы

Мы вкладываем значительные средства в товарно-материальные запасы нашего завода в Кейптауне и полностью принадлежащего GPM-US распределительного центра в Несбите, штат Миссисипи, США.

GPM-US поддерживает наших дистрибьюторов в Северной Америке, а также может снабжать любого дистрибьютора или клиента на других континентах, если это для них быстрее или удобнее.

Мы поставляем и поддерживаем дистрибьюторов по всему миру, включая Алжир, Анголу, Аргентину, Австралию, Бельгию, Канаду, Чили, Колумбию, Эквадор, Египет, Индию, Италию, Мексику, Намибию, Перу, Филиппины, Саудовскую Аравию, Сингапур, Судан, Свазиленд. , Тайвань, Танзания, Таиланд, Турция, ОАЭ, Великобритания, Уругвай, США, Вьетнам, Западная Малайзия.

Сертифицировано по стандарту ISO 9001:2015

Наши производственные мощности хорошо зарекомендовали себя и включают в себя профессиональное конструкторское бюро и чугунолитейный цех, все они работают в соответствии со стандартами ISO 9001:2015 и производят продукцию в соответствии с местными и международными спецификациями. GPM был оценен и сертифицирован как соответствующий требованиям стандарта ISO 9001:2015.

См. наш сертификат здесь.

Наше литейное производство

Физически литейный цех был расширен более чем на 50%, чтобы удовлетворить возросшие объемы.

Экологически ответственный

Качество

Инвестиции в технологии

Мы сосредоточены исключительно на сборке шестеренчатых насосов и двигателей, гарантируя неизменно высокое качество продукции. Наша программа модернизации завода продолжается. За последние два года мы увеличили наши производственные мощности и мощности с помощью новейших технологических, современных токарных, фрезерных и шлифовальных станков с ЧПУ.

Насосные агрегаты

Товарно-материальные запасы

Сертифицировано по стандарту ISO 9001:2015

См. наш сертификат здесь.

Продукция и услуги — Производство шестеренных насосов США (GPM-US)

Продукты и услуги

Наша компания производит полную ассортимент гидравлических зубчатых насосов и международных сменных коммерческих компонентов

Изображение клики для полной информации

Серия шестерни

Серия 151 Series 120 Series 120 120
Серия 131
Серия 150 серия 151 Series 151 Series 150 Series 150 Series 151.

Серия 175 Серия 176

Гидравлический

Насосы
Двигатели
Делители потока
Дополнительные насосы
Запасные части

Скорость до: 2400 об/мин
Давление до 205 бар
Смещения между 16 куб. См/оборота до 200 куб. 265

Гидравлический

Насосы
Двигатели
Делители потока
Дополнительные насосы
Понижающие насосы
Запасные части

Скорость до: 3000 об/мин
Давление до 240 бар
смещения между 10 куб. См/оборота до 147 куб. Скорость до: 3000 об/мин
Давление до 300 БАР
Рабочий объем от 24,1 см3/об до 147 см3/об

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ ПОЛНАЯ ПОДРОБНАЯ ИНФОРМАЦИЯ

Серия поршневых насосов отбора мощности

Серия гидравлических насосов GP4

0003

Скорость до: 1800 об/мин
Давление до 350 бар
Смещения между 50 куб. См/оборота до 80 куб. Гидравлические насосы

Скорость до: 2400 об/мин
Давление до 205 БАР
Рабочий объем от 62 см3/об до 104,4 см3/об

ЩЕЛКНИТЕ НА ИЗОБРАЖЕНИИ ДЛЯ ПОЛНОЙ ДЕТАЛИ

Делители потока

Мы разрабатываем и производим любые машины средство передвижения.

Наши делители потока изготавливаются и портируются точно в соответствии со спецификациями каждого клиента.

Все конструкции собираются и тестируются экспертами на нашем заводе.

Доставим в любую точку мира.

НАЖМИТЕ НА ИЗОБРАЖЕНИЕ ДЛЯ ПОЛНОЙ ДЕТАЛИ

Гидравлические и пневматические клапаны

Мы производим гидравлические и пневматические клапаны.

Фотографии, показанные на странице продукта, включают:

4-ходовые шаровые краны
Пневматические золотниковые клапаны 1″

Пожалуйста, обращайтесь, если у вас есть особые требования.

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ ДЛЯ ПОЛНОЙ ДЕТАЛИ

Компоненты для насосов и делителей потока

Мы производим компоненты для замены насосов и двигателей, соответствующие международным спецификациям и взаимозаменяемые с GPM, Parker, Permco и коммерческими брендами.

УСЛУГИ ПО ПРОЕКТИРОВАНИЮ

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УЗНАТЬ ПОДРОБНУЮ ИНФОРМАЦИЮ

Услуги по проектированию и чертежам насосов по индивидуальному заказу

Производство шестеренчатых насосов имеет профессиональную команду инженеров, которые предлагают услуги по проектированию насосов по индивидуальному заказу.
