Шестеренный насос ШНК10Р-Л(Ч)(латунь или чугун)(1,8…12,0 м3/час)

производительность от 1,8 до 12,0 м³/час
(ШНК10Р –марка насоса, исполнение рабочей части Л-латунь или Ч-чугун, Р-исполнение с рубашкой обогрева/охлаждения)

Фотография насоса ШНК10Р-Л(Ч)

ПРИМЕНЕНИЕ
Шестерные насосные агрегаты серии ШНК10Р-Л(Ч) с материалом проточной части насоса – латунь, широко применяются в пищевой промышленности для перекачивания агрессивных пищевых продуктов, такие как патока, сиропы и др. аналогичные продукты. Насосы могут быть использованы для перекачивания непищевых продуктов (в котельных – для подачи мазута)
Вязкость перекачиваемых продуктов не должна превышать 505 см²/с,плотность до 1,45 т/м³, в интервале температур от 20⁰С до 90⁰С.

ПРЕИМУЩЕСТВА:
Выносные подшипники
Простота в эксплуатации и обслуживании;
Универсальность кострукции и установочных и присоединительных размеров для различных исполнений;

Возможность изготовления с рубашкой обогрева;
Возможность изготовления насоса на подшипниках качения;
Низкая скорость вращения рабочих органов значительно увеличивает срок службы агрегата.

ИСПОЛНЕНИЕ ВХОДА/ВЫХОДА НАСОСА


вертикальный вход/выход	вертикальный вход/выход

ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)

1.Насосная часть с рубашкой обогрева (исполнение -латунь) 2. Сальниковое уплотнение – набивка
3.Подшипниковый узел4. Муфта5.Электропривод МЦ-90-АИР100L4 (М=455 Нм; i=21,3)6. Рама

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ПАТРУБКОВ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШЕСТЕРЕННЫХ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч) :

Марка насоса	Производи- тельность, м³/час	Мощность электро- двигателя, кВт	Давление нагнетания, МПа(атм)	Обороты роторов / эл.двигателя, об/мин
ШНК10Р-Л(Ч)-1,8	1,8	1,5	0,8(8)	28/720
ШНК10Р-Л(Ч)-2,3	2,3	2,2		35/940
ШНК10Р-Л(Ч)-2,8	2,8	2,2		45/940
ШНК10Р-Л(Ч)-3,1	3,1	3,0		56/1420
ШНК10Р-Л(Ч)-4,5	4,5	4,0		71/1420
ШНК10Р-Л(Ч)-6,0	6,0	4,0		90/1420
ШНК10Р-Л(Ч)-12,0	12,0	7,5		216/1420

Температура продукта – до +90 ⁰С
Вязкость до 505 см²/с
Напряжение сети – 380 В
Уплотнение валов – сальниковая набивка
Материал проточной части насоса – Латунь Л63 ГОСТ 15527-2004
Материал корпуса насоса и рамы – Серый чугун Сч20 ГОСТ 1412-85
Габаритные размеры – 1055 х 400 х 460 мм
Масса – 228 кг

УПЛОТНЕНИЕ ВАЛОВ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)

Сальниковые набивки (пропитка – силиконовое масло) – рекомендуется к установке при работе насоса на высоких температурах и абразивных продуктах.

СОСТАВ ПОСТАВКИ

ШНК10Р-Л(Ч)
1. Агрегат электронасосный ШНК10Р-Л(Ч) 1 шт
2. Комплект ЗИП 1 шт
3. Паспорт с сертификатом ТР ТС ЕАС 1 шт

СТОИМОСТЬ, СРОКИ И УСЛОВИЯ ПОСТАВКИ ШЕСТЕРЕННЫХ НАСОСОВ ШНК10Р-Л(Ч):

1. Стоимость агрегата электронасосного ШНК10Р-Л(Ч) можно узнать в ПРАЙС-ЛИСТЕ.
2. В стоимость входит упаковка, загрузка. Транспорт, страхование установки и транспорта в цену не входят.
3. Срок изготовления если насоса нет в наличии – до 22 рабочих дней.
4. Условия оплаты -50 % предоплата, 50% – по готовности.
5. Гарантийный срок 12 месяцев.

Насосы серии ШНК производятся на территории России
на ОА “Некрасовский машиностроительный завод” (Ярославская область)
Производство включает в себя полный цикл производства от заготовительных до сборочных операций.

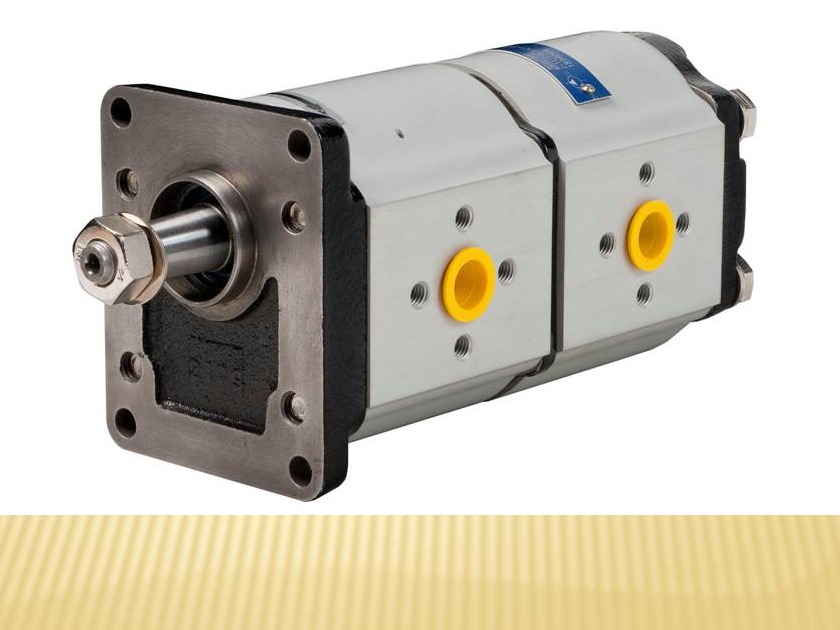

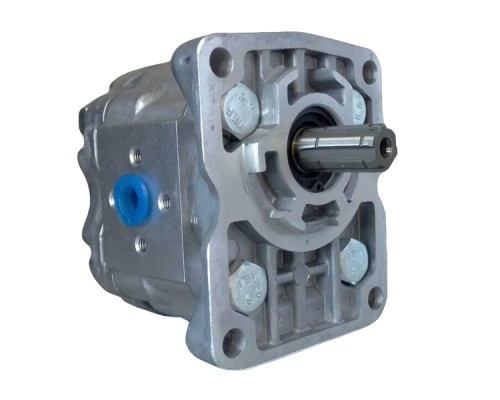

Шестеренный насос | Гидравлический шестеренчатый насос

Шестеренчатый насос, Шестеренный насос

Компания GRH занимается разработкой и производством гидравличексих шестеренных насосов с разными классификациями расхода, так, диапазон расхода составляет от 0,16 до 200 см3. К производству доступны шестеренчатые насосы из самых разнообразных высококачественных материалов, таких как алюминий, медь, чугун.

В соответствии с различными сферами применения компания GRH производит широкий спектр гидравлических шестеренных насосов. В каталоге товаров представлены следующии категории шестеренчатых насосов: шестеренчатый насос с низком порогом шума, шестеренный насос сверхвысокого давления, шестеренчатый насос серии Carter, шестеренный насос для измельчителей, насос с приводом от вала отбора мощности, винтовой насос, двунаправленный шестеренный насос, комбинированый центробежно-шестеренный насос и др. Максимальное давление составляет 30 Мпа.

Шестеренчатые насосы от компании GRH отличаются удивительными конструктивными характеристиками внутренней структуры устройства, которые обеспечивают сравнительно высокий объемный КПД, хорошие самовсасывающие особенности, гарантируют полную герметичность устройства и долгий срок службы. Прецизионность в изготовлении даже самых мельчайших деталей гарантирует васокую механическую эввективность устройства, а строгий контроль за каждым отдельным производственным процессом гарантирует высокое качество продукции.

Характеристики

Простая и компактная структура устройства, удобство при экстплуатации, набольшие размеры, легкий вес и низкая стоимость;

Хорошие характеристики самовсасывания, отсутствие чувствительности к загрязнениям маслом, широкий диапазон скоростей и высокий уровень ударопрочности;
Простота в обслуживании, надежные эксплуатационные характеристики.

Технические характеристики (на выбор)

Диапазон скорости: 500 об/мин – 3500 об/мин;
Рабочее давление:
Расход: 0.16 см3/об – 90 см3/об;

Основываясь на технических характеристиках, указанных выше, компания GRH предоставляет услуги по производству шестеренных насосов со следующими входными комплектующими:

Европейское фланцевое соединение, удлинение вала, резьба и фланцевое отверстие;
Фланцевое соединение SAE, удлинение вала, резьба и фланцевое отверстие;

Передний фланец с опорой передней;
Фланцевое соединение, удлинение вала, резьба и фланцевое отверстие по индивидуальному заказу.

PDF Скачать

Шестеренчатые насосы с внешним зацеплением – Fluid-o-Tech

Шестеренчатый насос с внешним зацеплением , технология , представляет собой тип объемного насоса . Шестеренчатые насосы с внешним зацеплением просто используют действия шестерен для перекачивания различных типов жидкостей. В этой статье мы проиллюстрируем основные характеристики насосов с внешним и внутренним зацеплением, принцип их работы и другую техническую информацию. Наконец, мы кратко представим шестеренные насосы с внешним зацеплением, произведенные Fluid-o-Tech под номером
.

Вот краткое содержание:

• Основные характеристики насосов с внешним зацеплением и насосов с внутренним зацеплением

• Как работает насос с внешним зацеплением

• Конструкция шестерен, материалы и типичные области применения

• Преимущества и недостатки насосов с внешним зацеплением

• Внешний шестеренные насосы Fluid-o-Tech

Существует две основные конструкции шестеренных насосов: наружная и внутренняя.

• В насосе с внешним зацеплением используются две одинаковые шестерни, зацепленные рядом друг с другом, где одна шестерня (ведущая) приводится в движение двигателем, а она, в свою очередь, приводит в движение другую шестерню (ведомую) ) механизм. Каждая шестерня поддерживается валом с подшипниками с обеих сторон шестерни. Жидкость, захваченная между зубьями шестерни, транспортируется от впускных к выпускным отверстиям, а зубчатое зацепление действует как уплотнение между отверстиями.

• В насосе с внутренним зацеплением используются две зацепляющиеся шестерни, при этом внешняя (кольцевая) шестерня обычно приводит в движение внутреннюю (промежуточную) шестерню. Жидкости, захваченные между шестернями, передаются от впускного отверстия к выпускному из-за вращения зацепляющихся шестерен, при этом зубчатое зацепление обычно действует как уплотнение между отверстиями. Шестеренчатый насос с внутренним зацеплением часто использует серповидный компонент для внутреннего уплотнения шестерен.

В насосах с внешним зацеплением две шестерни входят в зацепление друг с другом в плотно прилегающем корпусе. Когда шестерни вращаются, жидкость заполняет пространство между соответствующими зубьями шестерни и переносится со стороны входа к выходу по внешней окружности шестерен. Там, где зубья сцепляются друг с другом, жидкость не может пройти и поэтому выбрасывается через выпускное отверстие.

В конструкции насоса с внешним зацеплением могут использоваться шестерни трех различных типов:

• Внешние цилиндрические зубчатые колеса: цилиндрические зубчатые колеса используют прямые зубья шестерни, причем зубья параллельны оси вращения.
• Наружные косозубые зубчатые колеса : косозубые зубчатые колеса используют «угловые» зубчатые колеса, то есть каждый зубец шестерни имеет одинаковый угол наклона спирали (относительно оси вращения), так что коэффициент контакта зубчатого зацепления всегда больше 1. A более высокое передаточное отношение выгодно тем, что две шестерни часто разделяют нагрузку во время работы. Обычно угол подъема зубчатого колеса насоса составляет менее 5 градусов для обеспечения хорошей гидравлической эффективности.
• Шестерни с наружной елочкой: зубчатое колесо, имеющее два набора косозубых зубьев, один из которых наклонен под острым углом к другому так, что зубья образуют V-образную форму.

Насосы с внешним зацеплением могут быть изготовлены из самых разных материалов , таких как чугун, нержавеющая сталь, технополимер и многие другие.

Шестеренчатые насосы с внешним зацеплением обычно используются в системах точного контроля и анализа , где требуется точное дозирование:
• Автомобилестроение
• Пищевая промышленность
• Медицина
• Краски и чернила

Идеально подходят также для смазывания, рециркуляции и дозирования.

преимущества шестеренчатых насосов с внешним зацеплением и

• стабильный поток жидкости с низкими пульсациями давления
• высокая точность
• реверсивность
• отличная всасывающая способность
• хорошо подходят для перекачивания опасных или гигиеничных жидкостей
• компактный размер
• длительный срок службы

недостатки шестеренчатых насосов с внешним зацеплением :

• шестерни не должны работать всухую в течение длительного времени
• менее приспособлены для работы с абразивными жидкостями с четырьмя подшипниками в перекачиваемой среде и жесткими допусками
• твердые частицы не допускаются

Fluid-o-Tech является лидером на рынке по разработке и производству шестеренчатых насосов с внешним зацеплением и насосов с внутренним зацеплением. В основе нашей работы мы решили построить долгосрочные доверительные отношения с нашими клиентами, став их технологическим партнером для новейших разработок.
Fluid-o-Tech Технология насоса с внешним зацеплением за многие годы зарекомендовала себя как самая надежная , эффективная, и прочная технология для использования в различных областях применения и отраслях.
Если у вас есть новый проект и вы рассматриваете эту технологию, Fluid-o-Tech станет идеальным партнером . У нас есть опыт разработки индивидуальных решений, отвечающих вашим конкретным потребностям.

Свяжитесь с нами, чтобы узнать обо всех наших интеллектуальных решениях.

Что такое шестеренчатый насос? | Как работает шестеренчатый насос?

15 августа 2022 г. 18 января 2022 г. Джиннеш Сабхадия

Что такое шестеренчатый насос?

В шестеренчатом насосе используется зацепление шестерен для перекачки жидкости за счет прямого вытеснения. Они являются одним из наиболее распространенных типов насосов для гидравлических систем. Шестеренчатый насос был изобретен Иоганном Кеплером около 1600 года.

Шестеренчатые насосы также широко используются на химических заводах для перекачивания высоковязких жидкостей. Существует два основных варианта: насосы с внешним зацеплением, в которых используются два внешних прямозубых колеса, и насосы с внутренним зацеплением, в которых используются внешнее и внутреннее цилиндрическое колесо.

Шестеренчатые насосы представляют собой объемные (или фиксированные) насосы, что означает, что они перекачивают постоянное количество жидкости при каждом обороте. Некоторые шестеренчатые насосы предназначены для работы в качестве двигателя или насоса.

ПОДРОБНЕЕ: Что такое насос и его типы?

Что такое насос с внешним зацеплением?

Шестеренчатый насос с внешним зацеплением состоит из двух идентичных взаимосвязанных шестерен, поддерживаемых отдельными валами. Как правило, одна шестерня приводится в движение двигателем, а она приводит в движение другую шестерню (натяжную). В некоторых случаях оба вала могут приводиться в движение двигателями. Валы поддерживаются подшипниками с каждой стороны корпуса.

Когда шестерни выходят из зацепления на входной стороне насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса.
Захваченная жидкость перемещается от входа к выпуску вокруг корпуса.
Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

Жидкость не проходит обратно через центр между шестернями, поскольку они заблокированы. Жесткие допуски между шестернями и корпусом позволяют насосу развивать всасывание на входе и предотвращают утечку жидкости обратно со стороны нагнетания (хотя утечка более вероятна для жидкостей с низкой вязкостью).

В конструкциях шестеренчатых насосов с внешним зацеплением могут использоваться прямозубые, косозубые или шевронные шестерни.

ПОДРОБНЕЕ: Что такое цилиндрическое зубчатое колесо?

Что такое шестеренчатый насос с внутренним зацеплением?

Шестеренчатый насос с внутренним зацеплением работает по тому же принципу, но две взаимосвязанные шестерни имеют разные размеры, одна из которых вращается внутри другой. Большая шестерня (ротор) представляет собой внутреннюю шестерню, т. Е. Зубья у нее выступают внутрь.

Внутри находится меньшее внешнее зубчатое колесо (промежуточное колесо – приводится только ротор), установленное не по центру. Он предназначен для блокировки ротора таким образом, что зубья шестерни входят в зацепление в одной точке. Шестерня и втулка, прикрепленные к корпусу насоса, удерживают направляющее колесо на месте.

Неподвижная серповидная перегородка или прокладка заполняет пустоту, образовавшуюся при смещенной от центра монтажной позиции натяжного ролика, и действует как уплотнение между впускным и выпускным отверстиями.

Когда шестерни выходят из зацепления на входной стороне насоса, они создают расширенный объем. Жидкость поступает в полости и захватывается зубьями шестерен, поскольку шестерни продолжают вращаться относительно корпуса насоса и перегородки.
Захваченная жидкость перемещается от входа к выпуску вокруг корпуса.
Когда зубья шестерен сцепляются на стороне нагнетания насоса, объем уменьшается, и жидкость вытесняется под давлением.

В конструкциях насосов с внутренним зацеплением используются только прямозубые шестерни.

Как работает шестеренный насос?

Шестеренчатые насосы используют действие вращающихся зубчатых колес или шестерен для перекачивания жидкости. Вращающийся элемент образует жидкостное уплотнение с корпусом насоса и создает всасывание на входе в насос. Жидкость, всасываемая насосом, заключена в полости его вращающихся шестерен и направляется на нагнетание.

Шестеренчатые насосы работают за счет захвата жидкости между зубьями двух или трех вращающихся шестерен. Часто они имеют магнитный привод, что означает, что в них используются менее «смачиваемые» материалы для большей химической совместимости. Шестеренчатые насосы перемещают полость, которая вращается, а не возвратно-поступательно.

Эти насосы перемещают множество мелких полостей за один оборот, поэтому пульсация у них не такая частая, как у мембранных насосов. Основным недостатком шестеренных насосов является то, что увеличение противодавления снижает скорость потока.

Они лучше всего работают при стабильном противодавлении. Поскольку шестеренчатые насосы работают, перемещая жидкость между зубьями двух или трех вращающихся шестерен, они лучше всего подходят для применений, в которых сдвиг жидкости или загрязнение частицами из-за износа шестерни не вызывают беспокойства.

Эти насосы хорошо работают в системах с высоким давлением в системе и обычно используются в качестве гидравлической жидкости, например, в тракторах и мусоровозах, а также с жидкостями с более высокой вязкостью, такими как несжимаемое масло.

Шестеренчатые насосы имеют истинное прямое вытеснение с каждым оборотом, обеспечивающим точный объем. Поскольку каждый карман жидкости, проходящий через камеру, мал, а за единицу времени проходит так много карманов, скорость потока практически не пульсирует.

Почему выбирают шестеренные насосы?

Обладают многими преимуществами, главными из которых являются:

Низкое усилие сдвига. Низкая конструкция и рабочая скорость означают, что движение происходит с малым усилием сдвига.
Самовсасывающий . Они самовсасывающие до 6,5M.
Реверсивный. Благодаря своей конструкции они могут работать в обоих направлениях, обеспечивая опорожнение шлангов и полное восстановление любых продуктов. Однако предохранительный клапан будет работать только в одном направлении.
Эффективный. Модели имеют КПД до 85%.
Предсказуемо. Расход пропорционален скорости, что обеспечивает воспроизводимость и предсказуемость расхода.
Непульсирующий. Плавное вращательное движение при низких оборотах означает отсутствие пульсаций, что более характерно для других конструкций объемного типа.
Материалы. Конструкции выполнены полностью из металла, что означает, что агрегаты могут быть сертифицированы по стандарту Atex (взрывозащищенные), работать с растворителями, поскольку внутренние детали не являются резиновыми, как в других объемных насосах. Они также могут выдерживать высокие температуры до 350°C.
Ограниченный сухой ход. Установки могут работать всухую в течение ограниченного времени, если шестерни погружены в смазочную жидкость.
Низкий NPSH. Требования NPSH очень низкие из-за их медленной работы. Шестеренчатые насосы с внутренним зацеплением NPSH колеблется от 0,5 до 4 м в пересчете на воду, а внешние конструкции обычно достигают 3 м.

Применение шестеренных насосов

Шестеренчатые насосы обычно используются для перекачки жидкостей с высокой вязкостью, таких как масло, краски, смолы или пищевые продукты. Они предпочтительнее в любом применении, где требуется точное дозирование или выход высокого давления.

Производительность шестеренчатого насоса не сильно зависит от давления, поэтому они также предпочтительнее в любой ситуации, когда подача неравномерна.

Нефтехимические продукты: Чистый или наполненный битум, пек, дизельное топливо, сырая нефть, смазочное масло и т. д.
Химические вещества: Силикат натрия, кислоты, пластмассы, смешанные химические вещества, изоцианаты и т. д.
Краски и чернила.
Смолы и клеи.
Целлюлоза и бумага: кислота, мыло, щелочь, черный щелок, каолин, известь, латекс, шлам и т.д. продукты питания и т. д.

Преимущества шестеренчатого насоса

Простота в использовании и обслуживании. Шестеренчатый насос компактен и состоит всего из двух шестерен, корпуса насоса и передней и задней крышек. Поэтому по сравнению с другими насосами шестеренный насос имеет небольшой вес, что удобно при ежедневной транспортировке и не требует больших трудозатрат. Кроме того, из-за его легкого веса шестеренчатый насос более удобен в использовании, и он более удобен, когда объем работы одинаков. В то же время из-за его простой конструкции и меньшего количества компонентов его удобнее ремонтировать при возникновении проблем.
Низкая стоимость. По сравнению с обычным насосом шестеренчатый насос имеет меньший вес и прост в транспортировке, что в некоторой степени снижает транспортные расходы. Кроме того, шестеренный насос дешевле из-за его простой конструкции и более низкой стоимости изготовления. Процедура обслуживания проста в будущем, а стоимость обслуживания низкая. Поэтому в целом шестеренные насосы более экономичны и позволяют эффективно экономить средства.
Высокая эффективность работы. На самом деле потери жидкости в шестеренчатом насосе небольшие. Хотя часть жидкости используется для смазывания обеих сторон подшипника и шестерни, корпус насоса никогда не может быть установлен без зазора, в результате чего эффективность работы шестеренчатого насоса составляет 100 %. Тем не менее, насос все еще может работать хорошо и может достигать эффективности 9от 3% до 98%.
Нечувствителен к вязкости и плотности жидкости. Если вязкость или плотность жидкости изменится, это не повлияет на работу шестеренчатого насоса. Если со стороны нагнетательного отверстия установлен сетчатый фильтр или ограничитель, шестеренчатый насос будет проталкивать через них жидкость. Если фильтр грязный или засорен, шестеренчатый насос все равно будет поддерживать постоянный поток, пока он не достигнет механического предела самой слабой части агрегата. Это также делает шестеренчатый насос нечувствительным к загрязнению маслом и больше подходит для использования в нефтехимической промышленности.

Недостатки шестеренчатого насоса

Сложность ремонта после износа.
