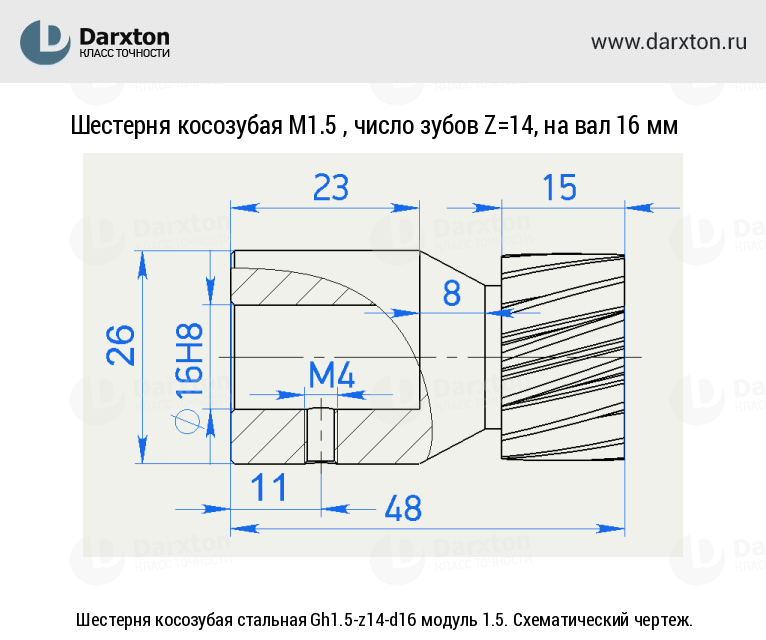

Шестерни косозубые

Минимальное количество зубьев шестерни равно шести, иначе не будет соблюдено условие плавного и надежного зацепления. Даже самые маленькие зубчатые колеса имеют не менее шести зубьев. Отсюда и произошло слово «шестерня», которым часто в обиходе называют все зубчатые колеса. Максимальное количество зубьев не ограничено. Длинная зубчатая рейка — это тоже своего рода зубчатое колесо с бесконечно большим диаметром.

Косозубые шестерни со склада в Москве

• Шестерни косозубые Q8

Квалитет Q8

Косозубые шестерни серии MZH

Материал: С45
Твердость: 18…25HRC
Зубья: Косые β = 19°31’42”
Угол зацепления: α = 20°
Класс точности: 8



Наименование	P	Модуль	z	d	Dk	D0	D	L	L2	t	u	f	e	m (кг)
MZH 1020-06S	3,142	1	20	6,35	23,22	21,22	17	25	15	–	–	M4	5	*
MZH 1020-08S	3,142	1	20	8	23,22	21,22	17	25	15	–	–	M4	5	*
MZH 1025-08S	3,142	1	25	8	28,52	26,52	20	25	15	–	–	M4	5	*
MZH 1520-08S	4,712	1,5	20	8	34,8	31,8	25	30	17	–	–	M5	6,5	*
MZH 1520-14SK	4,712	1,5	20	14	34,8	31,8	25	30	17	16,3	5	M5	6,5	*
MZH 1525-08S	4,712	1,5	25	8	42,8	39,79	30	30	17	–	–	M5	6,5	*
MZH 1525-14SK	4,712	1,5	25	14	42,8	39,79	30	30	17	16,3	5	M5	6,5	*
MZH 1525-19SK	4,712	1,5	25	19	42,8	39,79	30	30	17	21,8	6	M5	6,5	*
MZH 2020-08S	6,283	2	20	8	46,4	42,44	30	35	20	–	–	M5	6,5	*
MZH 2020-14SK	6,283	2	20	14	46,4	42,44	30	35	20	16,3	5	M5	6,5	*
MZH 2020-19SK	6,283	2	20	19	46,4	42,44	30	35	20	21,8	6	M5	6,5	*
MZH 2025-14SK	6,283	2	25	14	57,1	53,05	35	35	20	16,3	5	M5	6,5	*
MZH 2025-19SK	6,283	2	25	19	57,1	53,05	35	35	20	21,8	6	M5	6,5	*
MZH 2025-22SK	6,283	2	25	22	57,1	53,05	35	35	20	24,8	6	M5	6,5	*
MZH 3020-14SK	9,425	3	20	14	69,7	63,66	45	50	30	16,3	5	M6	10	*
MZh4020-19SK	9,425	3	20	19	69,7	63,66	45	50	30	21,8	6	M6	10	*
MZH 3020-22SK	9,425	3	20	22	69,7	63,66	45	50	30	24,8	6	M6	10	*
MZH 3025-14SK	9,425	3	25	14	85,6	79,58	60	50	30	16,3	5	M6	10	*
MZH 3025-19SK	9,425	3	25	19	85,6	79,58	60	50	30	21,8	6	M6	10	*
MZH 3025-22SK	9,425	3	25	22	85,6	79,58	60	50	30	24,8	6	M6	10	*
MZH 4020-14SK	12,566	4	20	14	92,9	84,88	60	60	40	16,3	5	M6	10	*
MZH 4020-19SK	12,566	4	20	19	92,9	84,88	60	60	40	21,8	6	M6	10	*
MZH 4020-22SK	12,566	4	20	22	92,9	84,88	60	60	40	24,8	6	M6	10	*
MZH 4025-14SK	12,566	4	25	14	114,1	106,1	75	60	40	16,3	5	M6	10	*
MZH 4025-19SK	12,566	4	25	19	114,1	106,1	75	60	40	21,8	6	M6	10	*
MZH 4025-22SK	12,566	4	25	22	114,1	106,1	75	60	40	24,8	6	M6	10	*

 *Информация уточняется.

Открыть каталог в формате PDF
Скачать каталог в формате ZIP

Моделированию прямозубой шестерёнки с помощью программы КОМПАС-3D v17

3D-моделирование

Подпишитесь на автора

Подписаться

Не хочу

25

Статья относится к принтерам:

Geeetech Unassembled Prusa I3 pro C dual extruder Anycubic Kossel linear plus

Здравствуйте уважаемые любители 3D печати и моделирования. Решил я создать блог по моделированию прямозубой шестерёнки с помощью программы КОМПАС-3D v17. Ну начнём для начала нам нужно знать некоторые параметры , для этого я обычно измеряю с помощью штангель циркуля все размеры шестерни. Нам важно знать количество зубьев, диаметр вершин а также диаметр впадин. И так допустим нам надо создать шестерню 30,2, количество зубьев 49 и толщиной 8. На главной странице программы выбирае пункт создать чертёж.

Далее выбираем в разделе приложения выбираем Механика =>Валы и механические передачи=> Построение модели

Выбираем создать модель и далее Без разреза

Указываем на листе где чертить модель. В появившемся окошке выбираем элементы механических передач

Шестерни и рейки=> Цилиндрическая шестерня с внешними зубьями

Запуск расчета

Геометрический расчёт

По диаметрам вершин зубьев

В следующем окне заполняем данные для расчёта и моделирования:

1. Число зубьев пишем в обоих столбцах посчитанные нами 49 шт.

2. Модуль считаем по формуле m=D/(n+2) где D-диаметр вершин зубьев а n-количество зубьев в нашем случае 30,2/51= 0,59. Нажимаем на значок книжечки во втором пункте выходит окно с гостами на ряды модулей выбираем Мелкомодульные передачи с исходным контуром и в ряду модулей близко нам по значению 0,6 нажимаем OK.

3. Пункты 3-8 оставляем без изменения.

4. Пункт 9 это толщина нашего зубчатого венца в нашем случае 8мм указываем в обоих столбцах.

5. Пункт 10 диамметр вершин колес в нашем случае 30,2 указываем в обоих столбцах.

6. Пункт 11 оставляем без изменений.

7. Пункт 10 выбираем ЧПУ в обоих столбцах

В этом окне выбираем Страница 2 и кликнем на значок калькулятора программа произведет расчет.

Нажимаем закончить расчеты и жмём OK где Выбор объекта построения.

Жмём зелёную галочку.

Появился чертеж нашей шестерни

Нажимаем значок шестерёночки => Генерация твёрдотельной модели

Получаем новую вкладку с нашей 3D моделью шестерни.

Далее можно проводить различные манипуляции с этой моделью.

Надеюсь что эта статья поможет вам.

Подпишитесь на автора

Подписаться

Не хочу

25

Еще больше интересных статей

25

Подпишитесь на автора

Подписаться

Не хочу

В начале сентября мы выпустили новую версию системы КОМПАС-3D Home для любительского 3D-моделировани…

Читать дальше

2

Подпишитесь на автора

Подписаться

Не хочу

В сборке T-FLEX CAD 17.0.80.0 были улучшены стабильность работы и производительность системы, а такж…

Читать дальше

Sergey

Загрузка

16. 03.2016

177058

264

Подпишитесь на автора

Подписаться

Не хочу

Всем привет. Сайт materialise недавно опубликовал статью, в которой рассказал про общедоступные базы…

Читать дальше

Tutorial – Как сделать косозубую шестерню в AutoCAD?

Учебник – Создание винтовой шестерни в AutoCAD? | Учебники по GrabCAD

Узнайте о платформе GrabCAD

Познакомьтесь с GrabCAD как открытой программной платформой для аддитивного производства

Посетите нашу новую домашнюю страницу

Судхир Гилл

7 февраля 2012 г. 07:03

Вот учебник

1. Шаг 1:

   Запустить AutoCAD.


2. Шаг 2:

   Сделайте круг радиусом 35 мм в центре.


3. Шаг 3:

   Сделайте еще один круг диаметром 50 мм, концентричный предыдущему.


4. Шаг 4:

   Сделайте две дуги, подобные этой, для прорезывания зубов.


5. Шаг 5:

   Обрежьте круги. Теперь введите команду ПОЛРЕД.


6. Шаг 6:

   Щелкните правой кнопкой мыши на экране и выберите несколько.


7. Шаг 7:

   Выбрать все дуги.


8. Шаг 8:

   Нажмите ввод и сохраните ввод Y и нажмите ввод.


9. Шаг 9:

   Теперь нажмите на соединение.


10. Шаг 10:

    Нажмите Enter.


11. Шаг 11:

    Теперь мы видим, что она стала ломаной.


12. Шаг 12:

    Введите команду спирали.


13. Шаг 13:

    Введите значение радиуса (0,35). Любое другое значение будет искажать развертку. Оставьте значение по умолчанию для верхнего радиуса. Нажмите Ввод.


14. Шаг 14:

    Теперь выберите витки и введите значение 0,15.


15. Шаг 15:

    Теперь введите высоту 50 мм. У нас есть сгенерированный спиральный путь, который позже будет использоваться для нарезки зубов.


16. Шаг 16:

    Создайте круг диаметром 50 мм с исходной точкой в ​​центре.


17. Шаг 17:

    Вытяните его на 25 мм.


18. Шаг 18:

    Введите команду SWEEP.


19. Шаг 19:

    Выберите полилинию для перемещения и нажмите клавишу ввода.


20. Шаг 20:

    Щелкните правой кнопкой мыши и выберите выравнивание.


21. Шаг 21:

    Выберите Нет.


22. Шаг 22:

    Снова щелкните правой кнопкой мыши и выберите поворот.


23. Шаг 23:

    Оставьте значения по умолчанию и нажмите Enter. Теперь выберите спираль в качестве пути развертки.


24. Шаг 24:

    Создано одно тело разреза.


25. Шаг 25:

    Теперь введите команду массива.


26. Шаг 26:

    Выберите полярный тип массива и введите начало координат в качестве центра массива. Нажмите «Выбрать объект» и выберите развертку. Теперь введите нет. элементов должно быть 10. Нажмите OK.


27. Шаг 27:

    Вычтите из цилиндрического тела расположенные в ряд развертки, и мы получим косозубую шестерню.


Было ли это руководство полезным?

Технические чертежи для прямозубых и косозубых зубчатых колес Курс

Поиск

Категории курса

Инженерные чертежи

220,00 $

Курс THORS, Инженерные чертежи прямозубых и цилиндрических зубчатых колес, , обучает основным понятиям, необходимым для чтения и интерпретации чертежей зубчатых колес.
Количество часов обучения: 2,5

Представитель или член корпорации, учебного заведения или торговой организации? Свяжитесь с нами, чтобы обсудить специальные цены и дополнительные преимущества, в том числе отчеты об активности на курсе для вашей группы.

Свяжитесь с отделом продаж, чтобы узнать цену группы

Приобрести индивидуальный доступ

Категория: Технические чертежи Теги: Курсы по нарезке зубчатых колес, Курсы по зубообрабатывающей промышленности, Производственные курсы для руководителей, Производственные курсы для персонала, Производственные курсы для производственных операций, Производственные курсы для специалистов по закупкам, Производственные курсы для инженеров по качеству, Производственные курсы для отделов продаж, Курсы программы TechCred (Огайо) ), курсы Академии ТОРС

• Описание
• Цели обучения
• Оглавление
• Запросить демонстрацию курса

Описание курса

Курс THORS, Технические чертежи прямозубых и цилиндрических зубчатых колес, , обучает основным понятиям, необходимым для чтения и интерпретации чертежей зубчатых колес. Объяснение часто используемых терминов, таких как термины, встречающиеся в блоке данных зубчатого колеса, связанные с элементами зубчатого колеса, и в примечаниях для лучшего понимания требований к чертежам для изготовления сопрягаемых деталей зубчатого колеса.

Кому будет полезен этот курс «Технические чертежи прямозубых и цилиндрических зубчатых колес»?

Функции производства, контроля качества, проектирования и закупок в любой организации, производящей компоненты зубчатых передач по инженерному чертежу или печати.

Классификация курсов

*THORS использует методологию таксономии Блума для разработки нашего курса.

Сертификат выдан за инженерные чертежи прямозубых и косозубых зубчатых колес

*при успешном завершении

Похожие сообщения

Обучение

3 простых способа создать компетентную рабочую силу

Сотрудники являются строительной силой любой организации. Их мечты, надежды и стремления в сочетании с видением лидера успешно продвигают организацию к достижению ее целей.

Подробнее »

Саундарья Калидинди

Обучение

Знание стиля личности клиента повышает ценность

Возможно, вы думаете, что значение очевидно. Если вы можете говорить на том же «языке», что и человек, с которым вы разговариваете, вы можете завоевать доверие

Подробнее »

Лесли Самбор

Обучение

Перспектива обучения: оглядываясь назад, чтобы смотреть вперед

Компании постоянно изучают способы снижения затрат и сохранения положительной маржи. Во время экономического спада внешнее давление со стороны конкурентов, а также внутреннее давление

Подробнее »

Марк Райхле

Цели обучения

1. Определение отличительных характеристик, включенных в чертеж цилиндрического или косозубого колеса.
2. Распознавание блока данных шестерни и различных элементов, содержащихся в нем.
3. Распознавать и понимать важность различных атрибутов элементов, которые могут отображаться на чертежах прямозубых и косозубых колес, а также связанных с ними размеров и используемых символов.
