Четырехсторонний строгально-калевочный станок с 5-м шпинделем для пил P.MAX 24/5 H

Особенности

Монолитная стальная станина, структурированная специальным образом.
Стальной полированный стол на входе длиной 2500 мм.
Ременная передача poly-v на всех шпинделях, гарантирует максимальный кпд моторов.
Каждый шпиндель имеет независимый мотор.
Верхняя траверса имеет вертикальное моторизированное перемещение, с подающими роликами и прижимами, которые регулируются одновременно с верхним шпинделем для удобства и экономии времени.
Система подачи с карданами, двойная задняя цепь, вариатор скорости с инвертером.
Двойной суппорт верхней траверсы.
Подача с помощью 4 зубчатых роликов и 2 обрезиненных роликов на выходе.
Воздушная подушка на рабочем столе для облегчения скольжения заготовки.
Левый вертикальный шпиндель регулируется одновременно с прижимным узлом и направляющей на выходе, для удобства и экономии времени.
Система предварительного выпрямления на правой стороне с помощью шевинговальной фрезы (по требованию), которая ставится на строгальный вал.

Счетчики с точностью 0,1mm перемещения 3°-4°-5° шпинделей.
Система быстрой регулировки инструмента.
Возможность использовать фрезы на 2°-3°-4° -5° шпинделях до макс диам 200mm и мин диам 110mm (макс диам для профилирования 160mm).
Осевая регулировка вертикальных шпинделей правого и левого (dx и sx) от 0mm до -90mm на передней панели станка.
Радиальная регулировка 2 шпинделя 35mm.
Радиальная регулировка прижима 3° узла относительно шпинделя 35mm (для компенсации диам.).
Осевая регулировка 4° шпинделя 40 mm.
Радиальная регулировка 4° шпинделя 35mm (для компенсации диам).
Макс диам инструмента: 200mm над рабочим столом и 160mm в шпиндельной чаше.
Пневматический ролик перед фуганком, исключается с панели управления.
Пневматический прижим подающих роликов.
Ручная смазка рабочего стола.
Прямой запуск моторов кнопкой с панели управления.
Звукоизолирующая защитная кабина с концевиком безопасности.
Панель управления с магнитотермической защитой.
Генеральный выключатель с блокировкой.
2 кнопки быстрого останова.
Вспомогательный контур низкого напряжения.
Подсветка рабочей зоны.

Опции

Система подачи усиленная
увеличенный редуктор и инвертер kw 2,2
скорость подачи 4-30mt/1’

Мотор 2-го нижнего шпинделя kw 15 (hp 20)

Набор инструмента (2 шт 190х125х40 + 2 шт 250х125х40 + шевинговальная фреза со сменными ножами 12х145х40 + калибр)

Страна изготовления: Италия

Длина подающего стола	2500 mm
Мощность мотора нижнего горизонтального шпинделя	kW 4 (HP 5,5)
Мощность мотора правого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора левого вертикального шпинделя	kW 4 (HP 5,5)
Мощность мотора верхнего горизонтального шпинделя	kW 5,5 (HP 7,5)
Мощность мотора 2-го нижнего горизонтального шпинделя	−
Мощность мотора универсального шпинделя	−
Мощность мотора подачи	kW 1,5 (HP 2)
Мощность мотора подъема/опускания траверсы	kW 0,75 (HP 1)
Макс рабочая ШИРИНА (с инструментом д. 125mm)	240 mm
Мин рабочая ШИРИНА (с инструментом д. 125mm)	25 mm
Макс рабочая ВЫСОТА (с инструментом д. 125mm)	180 mm
Мин рабочая ВЫСОТА (с инструментом д. 125mm)	8 mm
Мин ДЛИНА заготовки (единичная подача)	500 mm
Скорость подачи	4-20 м/мин
Скорость вращения шпинделей	6000 об/мин
Диаметр подающих роликов (зубчатых и обрезиненных)	130 mm
Диаметр валов	40 mm
Размер инструмента горизонтальных шпинделей	125 X 250 mm
Размер инструмента вертикальных шпинделей	125 X 180 mm
Диаметр аспирационных отверстий / количество	140 mm / 4 шт.
Диаметр инструмента на 1-ом шпинделе	125 mm
Мин/макс диаметр инструмента для профилирования (исключая 1-ый шпиндель)	110-200 mm
Размер шпиндельной чаши (для вертикальных шпинделей)	160х40 mm
Электропитание	V380/400-50HZ-3PH+N

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

Оценка товара:

Достоинства:

Недостатки:

Комментарий:

Имя:

E-mail: не публикуется

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M в Харькове (Четырехсторонние станки)

Украина
Харьков
Деревообрабатывающие станки

Четырехсторонние станки

Цена: Цену уточняйте

за 1 ед.

Компания ООО “Компания “ТОРА“ (Харьков) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Фреза шевинговальная Freud T182M, для выборки четверти на первом шпинделе 4-х сторонника, и позиционирования заготовки. Подробней на www.tora.com.ua

Фреза шевинговальная Freud T182M, для выборки четверти на первом шпинделе 4-х стороннего продольно-фрезерного станка, и позиционирования заготовки. Поставляем таких типоразмеров:
Cod D B d Z R
T182M BB3 120х12х35 Z=3+3
T182M CB3 120х12х35 Z=2+2
T182M EA3 145х12х40 Z=4+2
T182M AA3 145х12х40 Z=3+3
T182M AB3 145х10х40 Z=3+3
T182M EB3 150х10х40 Z=4+2
T182M DB3 150х10х40 Z=3+3

Больше информации на нашем сайте www. tora.com.ua

Товары, похожие на Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M

Вы можете оформить заказ на «Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M» в компании «ООО Компания ТОРА» через нашу площадку BizOrg. Сейчас предложение находится в статусе “под заказ”.

Плюсы «ООО Компания ТОРА»

специальное предложение по сервису и цене для пользователей торговой площадки BizOrg;
своевременное выполнение своих обязательств от компании с рейтингом 5.0;
разнообразные способы оплаты.

Оставьте заявку прямо сейчас!

Часто задаваемые вопросы

Как оформить заказ?Чтобы оформить заказ на «Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M» свяжитесь с компанией «ООО Компания ТОРА» по контактным данным, которые указаны в правом верхнем углу страницы. Обязательно укажите, что нашли компанию на торговой площадке BizOrg.
Где посмотреть более подробную информацию о компании «ООО Компания ТОРА»?Для получения подробных даных о компании перейдите в правом верхнем углу страницы по ссылке-названию компании. Далее перейдите на нужную вкладку с описанием.
Предложение указано с ошибками, номер телефона не отвечает и т.п.Если у вас возникли проблемы при работе с «ООО Компания ТОРА» – сообщите идентификаторы компании (176654) и товара/услуги (3750139) в нашу службу технической поддержки.

Служебная информация

«Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M» относится к категории: «Четырехсторонние станки».
Предложение было создано 02.09.2013, дата последнего обновления – 06.04.2020.
За все время предложение было просмотрено 403 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.

su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией ООО “Компания “ТОРА“ цена товара «Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании ООО “Компания “ТОРА“ по указанным телефону или адресу электронной почты.

Часы работы:

Телефоны:

+380 (67) 571-59-29

+380 (57) 728-10-30

Купить фрезу насадную шевинговальную, длю выборки четверти на 1-м (первом) шпинделе Freud T182M в Харькове:

пр. Московский, 199Д, бизнес центр “IBC Capital”, Харьков, 61037, Украина

Фреза насадная шевинговальная, для выборки четверти на 1-м (первом) шпинделе Freud T182M

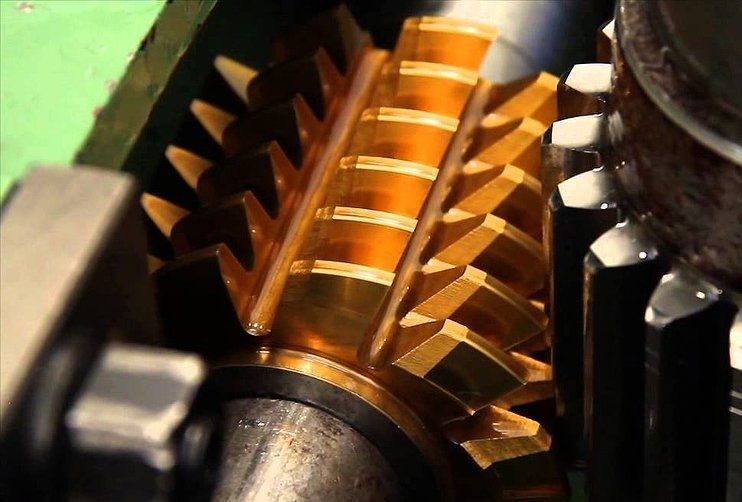

Инструменты для бритья

Максимальная экономия

Являясь лидером на рынке технологий бритья, компания Gleason обладает обширным опытом в производстве и использовании бритвенных инструментов для всех мыслимых вариантов производства зубчатых колес. Эта компетенция гарантирует, что вы получите идеальную поддержку и результаты — от консультаций и проектирования до выбора материала и изготовления бритвенных станков и вплоть до услуг по оказанию помощи в производстве.

Нож для бритья

Модуль, макс.	18/10* мм
Диаметр, макс.	350/250* мм
Материал	Высоколегированная быстрорежущая сталь, порошковый металл (PM), микрокарбид
* Внутренняя насадка для бритья

Opti-Edge для результатов режущей кромки

Opti-Edge ^® – специальный процесс обработки канавок – способствует увеличению срока службы инструмента и увеличивает срок службы режущей кромки при условии, что все остальные параметры обработки идентичны. В зависимости от граничных условий дополнительное преимущество может варьироваться от увеличения срока службы инструмента на 40–100 %, а в некоторых случаях даже дольше.

Технология изготовления бритвенных станков Сделано Gleason

Наши бритвенные станки изготавливаются с использованием запатентованной технологии. Машины специально созданы для изготовления высокоточных инструментов с максимальным сроком службы.

Application Technology

Имея многолетний опыт в производстве бритвенных станков, технологических процессов и проектирования машин, компания Gleason является идеальным партнером для удовлетворения всех требований, связанных с бритьем. Обладая обширными знаниями, мы поддерживаем вас на месте с помощью производственной поддержки и оптимизации процессов, а также на месте с производством прототипов, небольшими партиями или пробными версиями инструментов.

Качество на всю жизнь

Помимо новых лезвий, Gleason предлагает своим клиентам компетентную высококачественную услугу по заточке для ремонта бритвенных станков любого типа, включая соответствующую документацию.

Технология бритвенных станков Сделано Gleason

Принадлежности

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Чтобы связаться с одним из наших сотрудников, пожалуйста, заполните следующую форму. Все размеры должны быть в мм.

Поля, отмеченные звездочкой *, обязательны для заполнения.

Контакт

Компания *

Пол * Выбрать…ЖенскийМужскойНебинарныйНеопределенный

Заголовок * Выберите… Mr.Mrs.Ms.Mx.

Имя *

Фамилия *

Электронная почта *

Страна * Select…AlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandCayman IslandsCentral African RepublicChadChileChina, People’s Republic ofColombiaComorosCongoCongo, The Democratic Republic ofCook IslandsCosta RicaCroatiaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIreland, Republic ofIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, СаутКув aitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia (FYROM)MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandsNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSabaSaint MartinSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSpainSri LankaSt. Круа Св. Китс и НевисSt. Люсия Св. Винсент и ГренадиныСуринамСвазилендШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТурецкая РеспубликаТогоТонгаТринидад и ТобагТунисТуркменистанОстрова Теркс и КайкосТувалуСША. Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамОстрова Уоллис и ФутунаЙеменЗамбияЗимбабве

Город *

Штат/провинция *

Почтовый индекс *

Заготовка

Тип Выберите…Пластиковое зубчатое колесоСпиральное коническое зубчатое колесо и шестерняПрямое коническое зубчатое колесо и шестерняГипоидное зубчатое колесо и шестерняСуперредукторное гипоидное зубчатое колесо и шестерняГипоидное зубчатое колесо и шестерняЛицевая шестерня для цилиндрической шестерниCurvic® МуфтаConiflex® CouplingHypoloid SetZerol®PinionE-Drive Ступенчатая шестерняШестерня с шестернями/шлицамиШлицеводитель планетарной передачиКольцо Шестерня внутренняяКольцевая шестерня внешняяОбработка плечаРулевая шестерняРулевая рейкаСтойкаЧервяк/ВинтЧервячное колесоОвальная шестерняАсимметричная шестерняРоторШестерня в елочкуДвойная спиральная шестерняЗвездочка/цепное колесоПриводная шестерняЦиклоидная шестерняHirth Gear

Модули Если на заготовке несколько шестерен, укажите всю информацию.

Ширина зуба

Длина заготовки

Диаметр заготовки

Интерес к продукту

Продукт

Автоматизированная/ручная загрузка Выбрать…АвтоматизированныйРучная загрузкаДругое

Работа Выберите…ОбычныйБыстро-заменный

Базовый набор инструментов

Ваши характеристики

Страна установки * Select…AlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBrazilBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandCayman IslandsCentral African RepublicChadChileChina, People’s Republic ofColombiaComorosCongoCongo, The Democratic Republic ofCook IslandsCosta RicaCroatiaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuyanaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIreland, Republic ofIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, СаутКув aitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia (FYROM)MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandsNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua New GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSabaSaint MartinSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSouth AfricaSpainSri LankaSt. Круа Св. Китс и НевисSt. Люсия Св. Винсент и ГренадиныСуринамСвазилендШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТурецкая РеспубликаТогоТонгаТринидад и ТобагТунисТуркменистанОстрова Теркс и КайкосТувалуСША. Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамОстрова Уоллис и ФутунаЙеменЗамбияЗимбабве

Вложение

Пожалуйста, загрузите файл вашего проекта (макс. 10 МБ).

Сообщение

Проверка безопасности *

Пожалуйста, проверьте это, чтобы доказать, что вы человек

Пожалуйста, не устанавливайте этот флажок

Зуборезные инструменты | Либхерр

Дом
- О компании Либхерр
- Продукты
- Новости
- Карьера
- Журнал
- Годовой отчет
org/ListItem”> Продукты
- Охлаждение и заморозка
- Строительные машины
- Горное оборудование
- Мобильные и гусеничные краны
- Технология обработки материалов
- Морские краны
- Аэрокосмические и транспортные системы
- Зубчатая техника и системы автоматизации
- Компоненты
- Отели
- Вложения
Зубчатая техника и системы автоматизации
- Зуборезные станки
- Метрология
- Системы автоматизации
- Зуборезные и зуборезные инструменты
- Комплектующие и контрактное производство
- Информация и сервис
- Журнал для клиентов
- Выставки 2022
Зуборезные и зуборезные инструменты
- Зуборезные инструменты
- Стандартные инструменты
org/ListItem”> Зуборезные инструменты

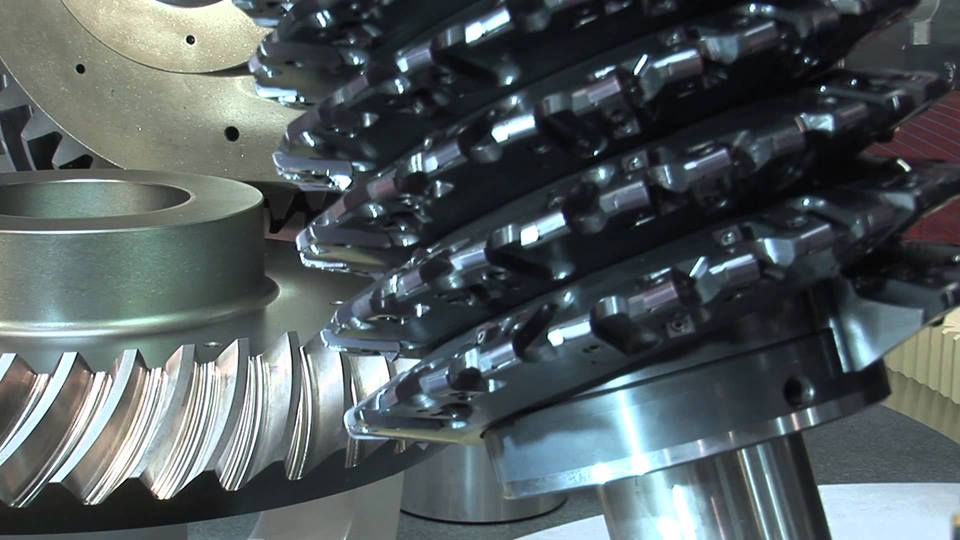

Зуборезные инструменты

Liebherr предлагает широкий ассортимент зуборезных инструментов, многолетний опыт в производстве зубчатых колес и высочайший уровень качества продукции вплоть до мельчайших деталей. Мы надежный партнер, предлагающий инновационные разработки и долговечный инструмент.

Ассортимент нашей продукции пользуется спросом у клиентов во всем мире. Помимо расчета, проектирования и производства инструментов, Liebherr предлагает всем своим клиентам отличное послепродажное обслуживание. Это включает в себя заточку и нанесение покрытия на зуборезные инструменты, а также восстановление шлифовальных инструментов из CBN в нашем гальваническом цеху.

Содержание

Получите обзор нашего обширного ассортимента на этой странице:

Инструменты для зачистки
Формовочные фрезы
Пластины и твердые пластины
Роликовые стойки и прокатные штампы
Фрезы для бритья

Роликовые инструменты для удаления заусенцев и прокатные диски для снятия фасок
Главные шестерни
Шлифовальные инструменты из CBN
Восстановление инструментов
Производство компонентов и контрактное производство

Инструменты для зачистки

Фрезы из быстрорежущей стали и твердосплавные ножи для зачистки

Инструменты из порошковой быстрорежущей стали (PM-HSS) недороги в покупке, но более подвержены износу.
Из-за сырья и производственного процесса инструменты из твердого сплава дороже в покупке и ремонте. Поскольку они относительно дороги, их использование целесообразно только для больших объемов производства или более прочных материалов.

конические и цилиндрические инструменты

Конические и цилиндрические инструменты имеют различное выравнивание осей. Задний угол конического шлифовального инструмента определяется его конструкцией и обычно центрирован, в то время как цилиндрический шлифовальный инструмент требует дополнительного наклона или нецентрального положения. Система управления зубообрезными станками Liebherr (LK) управляет обоими типами инструментов.

Взаимодействие инструмента, технологии и станка: шлифование³

Полевые испытания ясно показали, что ключом к успеху является математическое управление инструментами и процессом, а также координация технологии, инструмента и станка. Это было доказано в ходе испытаний с клиентами.

Оптимальная конструкция инструмента

Идеальный технологический дизайн для каждой передачи
Точный расчет профиля с учетом угла пересечения осей и смещения режущей поверхности
Предотвращение столкновений, особенно для внутренних передач
Оптимальные углы резания и зазора для всего процесса

Преимущества зубозачистки

В два-пять раз быстрее, чем зубодолбление
На один-два класса качества лучше, чем зубодолбление
Превосходное качество однократного индексирования на заготовке
Стойкость инструмента аналогична зубодолблению
Доступные конструкции инструмента: коническая и цилиндрическая
Оптимизированная для технологического процесса конструкция инструмента
Доступны инструменты из PM-HSS и твердого сплава (также со сменными пластинами)
Возможно сухое шлифование
Возможна модификация угла давления и шага

Формовочные фрезы

Формовочные фрезы доступны в виде дисков, конусов, хвостовиков и полых конусов. Используются материалы PM и карбиды высочайшего качества.

Форма, дизайн и покрытия оптимизируются и настраиваются в соответствии с задачами по нарезанию зубчатых колес.

Формовочные фрезы с конструкцией конуса, хвостовика и диска для различных модулей и углов давления могут быть поставлены в короткие сроки для стандартизированных основных профилей зубьев, таких как DIN 3972, DIN 5480, DIN 5482 и DIN 8197.

При необходимости полу- Доступны готовые фрезы дискового типа, из которых мы можем изготовить экспресс-фрезы для специальных задач по нарезанию зубьев в кратчайшие сроки.

Резак для вафель

Резак для вафель представляет собой одноразовый инструмент с покрытием, который представляет собой инструмент в оптимальном состоянии, сравнимый с неспиральным формирователем. Тонкий вафельный диск с покрытием зажимается в специальном держателе вафель и монтируется так же, как формирователь, на держателе формовочной машины.

Преимущества

Максимальная надежность процесса, поскольку параметры процесса фиксированы
Экономичен в серийном производстве
Отсутствие изменений профиля на заготовке, связанных с износом, так как инструмент не перетачивается
Очень простая настройка машины (сокращение времени настройки)
Всегда полностью покрытые инструменты в использовании
Машина не нуждается в регулировке после смены пластин в течение одной партии заготовок.

Ножницы для сплошных вафель

Ножницы для сплошных вафель используются, когда требуется постоянный профиль заготовки, что позволяет уменьшить полезную высоту инструмента. Для любого типа прямозубых или косозубых зубчатых колес доступны твердые вафельные фрезы с оптимальным покрытием для каждого применения. Резак для твердых вафель имеет те же преимущества, что и резак для вафель, даже при использовании для небольших партий.

В особых случаях резаки для твердых вафель могут быть изготовлены с различными зубьями для формования вверх и/или вниз.

Прокатные рейки

Прокатные рейки изготавливаются по специальным требованиям заказчика и обычно используются для изготовления шлицов.

Роликовые стеллажи доступны до следующих максимальных значений:

Модуль 1.6
Длина 1500 мм
Ширина 350 мм
Высота 90 мм

Раскатные штампы

Раскатные штампы обычно используются для изготовления конических зубчатых колес, таких как нажимные втулки с внутренними или внешними зубчатыми колесами. Их можно использовать как одиночные, одиночные в двойной конфигурации или в виде наборов. Прокатные штампы могут иметь одну или несколько сторон в зависимости от требований. Плашки доступны с зубчатыми или шлифованными зубьями в зависимости от требуемого качества зубчатого колеса.

В соответствии со специальными инструкциями по изготовлению наши раскатные штампы имеют максимально возможный срок службы.

Варианты: зубчатые или шлифованные

Фрезы для бритья

Фрезы для бритья доступны для всех стандартных процессов зубобритья с зубчатым, предварительно заточенным или полностью отшлифованным качеством.

Доступны следующие типы и диапазоны предельных значений:

Модуль от 0,5 до 12,7
Угол спирали до 45°
Максимальный диаметр инструмента 305 мм
Максимальная ширина инструмента 65 мм
Прорезание пазов: прямое или спиральное, также доступно с положительным передним углом
Форма корня: фрезерованная или просверленная

Схемы переточки для оптимальной заточки инструментов предоставляются по запросу. Шлифовальные фрезы сокращают время шлифования при чистовой обработке твердых материалов.

Роликовые инструменты для снятия заусенцев

Вращающиеся фрезы для снятия фасок/заусенцев используются для создания фасок на заготовке методом генерирования. Вращающиеся фрезы для снятия фаски/заусенцев доступны с дополнительным сглаживающим колесом, чтобы свести к минимуму выпуклость на торцах заготовки.

Существуют различные типы снятия фаски, такие как:

Параллельно
в форме запятой
Параллельно фаске на поверхности корня зуба

Также доступны для заготовок со скошенными поверхностями.

Инструменты поставляются уже отрегулированными и могут использоваться для снятия фасок с зубчатых колес с такими же параметрами зубчатого колеса и одинаковой шириной торца при условии отсутствия риска столкновения с контуром заготовки.

Возможность реверсирования вращающихся дисков для снятия фаски/заусенцев гарантирует экономичное использование инструмента.

Когда вращающиеся диски для снятия фаски/заусенцев достигают предела износа, диски можно перевернуть и очень быстро снова установить, чтобы инструмент можно было использовать повторно.

Завальцовочные диски для снятия фаски

Гибкие завальцовочные диски для снятия фаски используются, когда данные о зубчатом заготовке идентичны, но ширина поверхности различна. Они могут поставляться комплектами или, при необходимости, с держателями для определенной ширины лица.

Как и в случае фрез для снятия фаски/заусенцев, фаски на заготовках могут быть параллельными, в форме запятой или параллельными фаскам на поверхности корня зуба.

Диски для снятия фаски могут быть предназначены для влажной или сухой обработки. Дополнительное покрытие еще больше продлевает и без того долгий срок службы инструмента.

Главные шестерни

Главные шестерни производятся до уровня качества 3 в соответствии с DIN 3962 и поставляются с сертификатом испытаний.

Доступны следующие типы манометров:

Мастер шестерни
Пробковые манометры
Кольцевые калибры

Калибры-пробки и манометры-кольца могут поставляться в проходном и непроходном исполнении.

Шлифовальные инструменты из CBN

Шлифовальные инструменты из CBN доступны в виде шлифовальных шнеков и профильных шлифовальных дисков с гальваническим покрытием из CBN. Покрытие изготавливается в соответствии с конкретными требованиями обработки. Инструменты в основном используются для шлифования эвольвентных зубчатых колес с максимально возможными требованиями к качеству в серийном производстве.

Доступны следующие типы шлифовальных шнеков:

Черновой и чистовой червяк
Моноотделочный червяк
Комбинированный червяк с профильным шлифовальным диском

Доступны следующие типы профильных шлифовальных кругов:

Обдирочные профильные шлифовальные круги
Шлифовальные круги для чистовой обработки профиля
Моно, дуэт или трио

Наши специалисты по инструментам изготавливают инструменты с высочайшей точностью для максимальной надежности процесса зубошлифования.

Индивидуальные шлифовальные инструменты

Профильные шлифовальные круги для:

Профили шлицевых валов

Диски для шлифования пазов и поверхностей для:

Фиксирующие и индексирующие слоты
Наружное круглое шлифование

Чашечные диски для заточки:

Формовочные фрезы со ступенчатой режущей поверхностью
Формовочные фрезы с конической режущей кромкой
Зубчатые втулки

Зернистость

Шнеки мелющие B76 – B251
Профильные шлифовальные круги B35 – B301

Восстановление инструмента

Заточка и покрытие зуборезных инструментов

Служба послепродажного обслуживания Liebherr предлагает услуги по заточке и покрытию зуборезных инструментов. Наши довольные клиенты с удовольствием пользуются этим хорошо зарекомендовавшим себя сервисом.

Вы можете положиться на опыт производителя инструментов при заточке и покрытии ваших инструментов.

ISO 9001:2015

Наши высокие стандарты качества побудили нас внедрить международные стандарты систем управления качеством в нашем инструментальном производстве еще в 1990-е. Преимущества этого можно увидеть в высокой степени удовлетворенности клиентов, и они подчеркнуты успехом нашей продукции на рынке. Поэтому наша цель – постоянно улучшать нашу систему управления качеством.

Восстановление шлифовального инструмента из CBN

Высококвалифицированные специалисты восстановят ваш шлифовальный инструмент в нашем собственном гальваническом цехе.

После проверки инструментов корпус инструмента при необходимости шлифуется, и все это в очень короткие сроки и по привлекательной цене. Тщательный контроль качества на каждом этапе технологического процесса обеспечивает неизменно высокое качество инструмента.

Производство компонентов и контрактное производство

Мы изготовим детали по спецификациям заказчика либо в виде серийных изделий, либо в виде прототипов. На нашем заводе работает широкий спектр различных зуборезных и зубоиспытательных станков с ЧПУ последнего поколения. Зубофрезерные, зубофрезерные и зубошлифовальные станки оснащены быстродействующими системами автоматизации. Существующий ассортимент инструмента позволяет охватить практически все распространенные типы зубчатых колес.

Внешние и внутренние шестерни и валы: макс. Ø 500 мм – модуль 0,3 – 12 мм
Цилиндрический / спиральный или конический: макс. Ø 500 мм – до модуля 12 – ± 45°
Шестерни-елочки: по запросу

Liebherr-Verzahntechnik GmbH имеет сертификат ISO 9001:2015.

Широкий ассортимент продукции и короткие сроки поставки

Возможный ассортимент деталей

Шестерни
Шестерни вала
Муфты
звездочки
черви
Червячные колеса
Компоненты, включая сборку

Высокая вертикальная интеграция благодаря современному оборудованию

Мы производим ваши детали на самых современных зуборезных станках. Помимо внутри- и наружно-шлифовальных станков, на наших заводах имеются токарные и зуборезные центры. Мы также обеспечиваем очень высокое качество с помощью наших зубоизмерительных машин Liebherr и трехмерных измерительных приборов.

Liebherr предлагает широкий ассортимент высококачественных фрез.
У нас есть на складе дисковые, хвостовые и раструбные фрезы.
Просто закажите их, используя форму запроса в этом каталоге.

Каталог стандартных инструментов

Дополнительная информация о наших инструментах

Прочтите интересные статьи из нашей брошюры для клиентов

Зубофрезерные инструменты: вопрос доверия
Найдите нужный зуборезный инструмент всего за несколько кликов
Зуборезные инструменты Top со склада с новым материалом и покрытием

Контакт

Контакт

Haider Arroum
Руководитель отдела продаж зуборезных инструментов
Тел.
