Щипцы для снятия и установки стопорных колец

При слесарных работах, а особенно, когда выполняется ремонт автомобиля и прочих видов техники, часто могут понадобится специализированные инструменты. Одним из таковых инструментов являются круглогубцы, служащие для того, чтобы снять стопорные кольца. Они принадлежат к категории шарнирно-губцевых устройств, и напоминают внешне обычные плоскогубцы или пассатижи. Если присмотреться, то инструмент имеет скругленные губы, а купить щипцы для стопорных колец рекомендуется именно в Цилиндре.

Стопорные кольца что это такое и зачем его снимать

Щипцы для стопорных колец купить надо тогда, когда планируется провести ремонт автомобиля. В процессе ремонта соответствующих узлов и механизмов приходится сталкиваться с такими элементами, как стопорные кольца. Конструктивно они напоминают шайбу, и поэтому новички часто путаются. Различают стопорные кольца и шайбы, которые имеют разные предназначения. Чтобы не возникало сомнений, надо понимать отличительные особенности:

  • Стопорная шайба — она служит для того, чтобы зафиксировать резьбовое соединение в одном положении, исключив при этом вращательное смещение гайки или шляпки болта
  • Стопорное кольцо — это специальный вид крепежного соединителя, который ограничивает и исключает осевое смещение детали, например, подшипник, вал, ось и т.п.

Если шайба имеет полностью закрытую кольцевую конструкцию с соответствующими видами выемок для фиксации в неподвижном положении, то в кольце есть сквозной разрез, а также соответствующие отверстия, за счет которых выполняется снятие и установка детали. Для изготовления стопорных устройств применяется высококачественная пружинная сталь, которая имеет свойство сжатия и растяжения без деформации.

Два отверстия возле разреза детали называют ушками, за которые происходит захват кольца при помощи специализированного инструмента — круглогубцы. Принцип работы этой детали заключается в том, что на валу протачивается или фрезеруется паз, который должен быть немного шире высоты фиксатора. Чтобы активизировать деталь, ее необходимо захватить при помощи щипцов для стопорных колец, и сжать или разжать для посадки на место.

Применяются стопорные кольца во многих сферах и отраслях, поэтому узкоспециализированный инструмент, как круглогубцы, понадобится не только в домашнем хозяйстве. Кроме того, к покупке специализированного инструмента нужен соответствующий подход, так как стопорные кольца бывают разных видов. Чтобы выбрать и купить щипцы для демонтажа или установки фиксирующих колец, надо разобраться с классификацией этих устройств.

Классификация стопорных колец и подходящий инструмент

Зачем покупать набор круглогубцев, если для работы со стопорными кольцами достаточно одного инструмента? Так думают многие новички, не понимая, что фиксаторы бывают двух типов. Они классифицируются на такие виды:

Внешние — обеспечивают фиксацию деталей на валах, осях и штоках. Для этого детали на вал надеваются с наружной стороны, а ушки детали при этом выступают на внешнюю или наружную сторону. Такой вид детали легко отличить по внешнему виду, так как выступы ушек у них направлены на наружную сторону. Чтобы установить деталь для фиксации, понадобится взять в руки щипцы для разжима. Такой инструмент имеет специальную разжимную конструкцию, за счет чего при воздействии на ушки, происходит увеличение внутреннего диаметра детали. Это делается для того, чтобы посадить деталь в паз вала внутренней частью. После того, как воздействие щипцов прекращается, под действием сил упругости, деталь сжимается и облегая паз, садится в него. Если необходимо снять деталь такой конструкции, то опять в руки понадобится взять круглогубцы для разжима, и воздействуя на ушки, произвести разжимание с последующим демонтажем. Диаметры внешних стопорных колец составляют от 3 до 100 мм

  • Внутренние — вид фиксирующих колец, которые предназначены для фиксации деталей внутри отверстий. Такие виды устройств имеют ушки, которые завернуты во внутреннюю часть, а рабочая часть на них — это наружная стенка. Для установки колец внутренних понадобится взять щипцы на сжатие, чтобы уменьшить диаметр внешней окружности. При этом можно расположить деталь в наружном пазу, и после отпускания круглогубцев, произойдет увеличение ее внешнего диаметра, и надежное закрепление. В выступающую часть кольца будут упираться детали, предотвращая их перемещение в осевом направлении. Диаметры для внутренних устройств находятся в пределах от 8 до 100 мм

Кроме двух основных видов, рассматриваемые устройства также различаются по размерам, толщине, усилию деформации, а также материалам, из которых они изготовлены. В зависимости от размера снимаемых или устанавливаемых фиксаторов, необходимо правильно подобрать круглогубцы подходящей толщины.

Съемники для стопорных колец какими они бывают

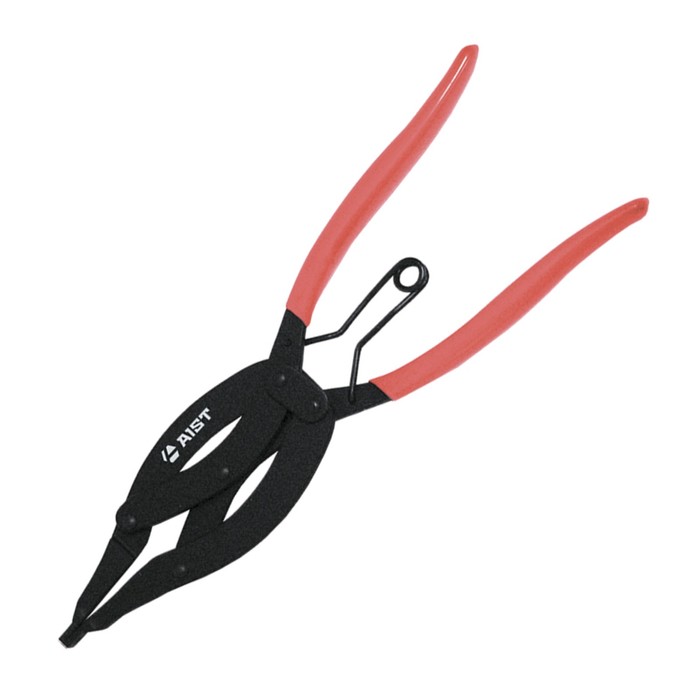

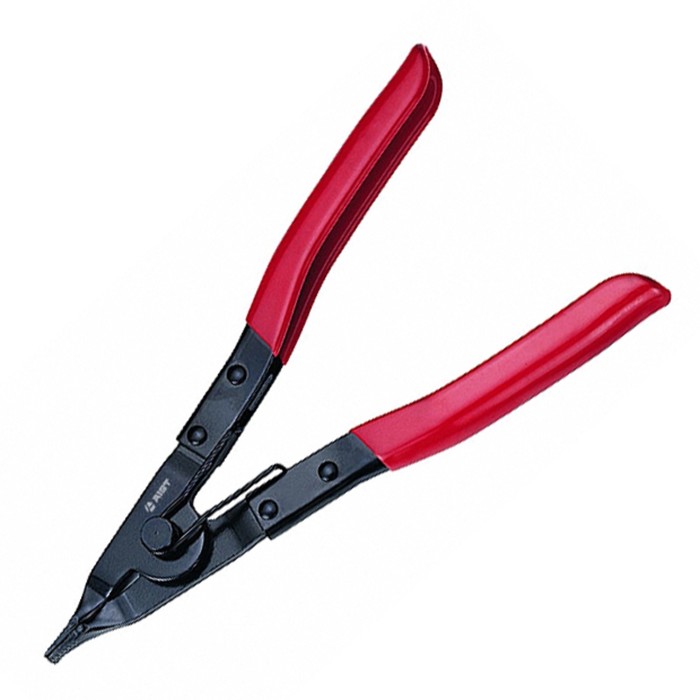

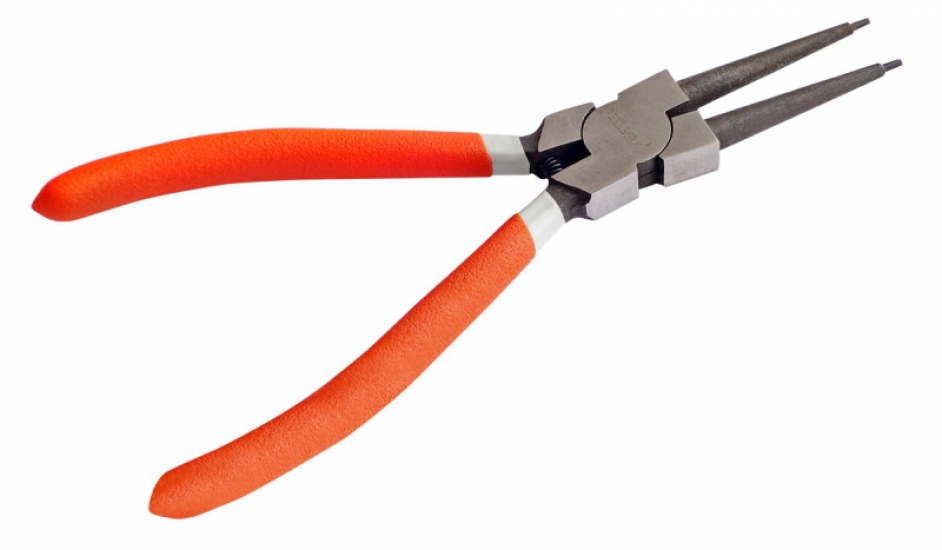

Для установки или снятия стопорных колец применяются щипцы, их еще называют съемниками. Конструктивно съемники стопорных колец состоят из следующих частей:

  1. Рукоятки, которые соединяются при помощи шарнирного соединения
  2. Губки — рабочие или исполнительные органы, которые расположены по другую часть рукояток. В действие губки приводятся за счет прикладывания физических усилий на рукоятки
  3. Пружинные механизмы — это еще один важный элемент устройства съемников, которые бывают двух типов — разжимные и сжимные. Реализуются эти действия за счет применения пружин сжимающего и отталкивающего действия

В зависимости от назначения съемники имеют разную конструкцию, поэтому перед тем, как купить круглогубцы, необходимо разобраться с отличительными особенностями. Круглогубцы классифицируют на виды:

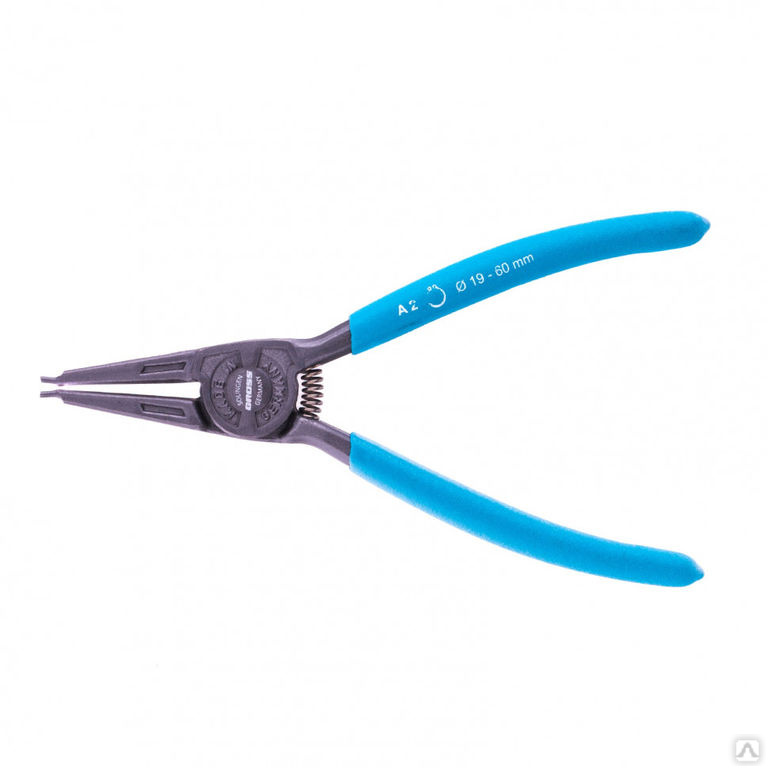

  • Для установки и снятия колец внешнего типа — такие щипцы еще называются сжимные или работающие на сжим. Чтобы снять или установить кольцо стопорное внешнего вида, необходимо его сжать, уменьшив диаметр, и после этого посадить в паз. Отличительная особенность разжимного инструмента в том, что его губки в неработающем виде разведены друг от друга, а при воздействии на рукоятки будет происходить их сжатие

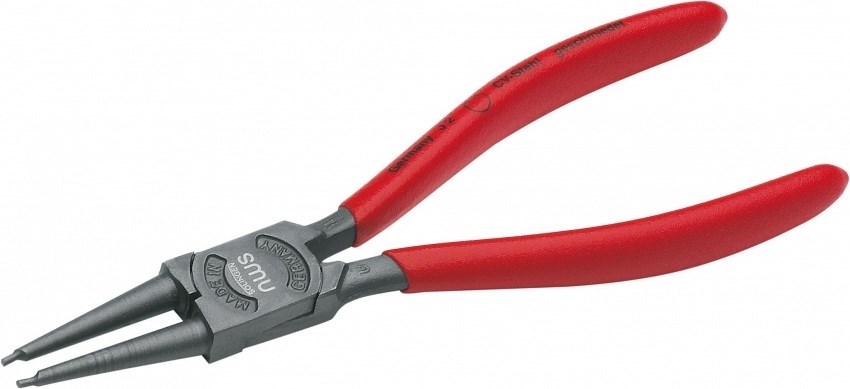

  • Для монтажа и демонтажа устройств внутреннего типа — если ушки находятся снаружи, тогда разжима применяются съемники со сжатыми губками. Чтобы снять деталь, необходимо расположить губки внутри ушек, а затем воздействуя на рукоятки, произвести их разжим с последующим демонтажем крепежных элементов

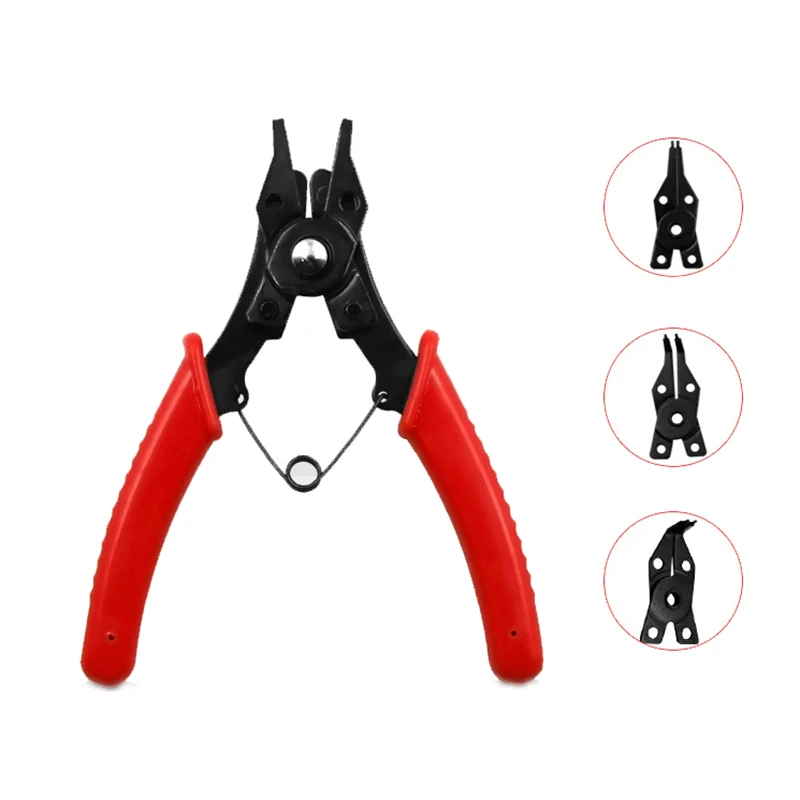

В процессе работы могут понадобиться не только сжимные, но и разжимные съемники. Усилие, прилагаемое к рукояткам инструмента, должно быть незначительным, иначе можно испортить деталь. Производители выпускают также универсальные инструменты, которые оснащены специальным переключателем, позволяющий выбрать нужный режим в зависимости от типа снимаемой детали.

Разобравшись с устройством инструмента в зависимости от его назначения, следует также отметить, что классифицируются устройства по типу направления губок:

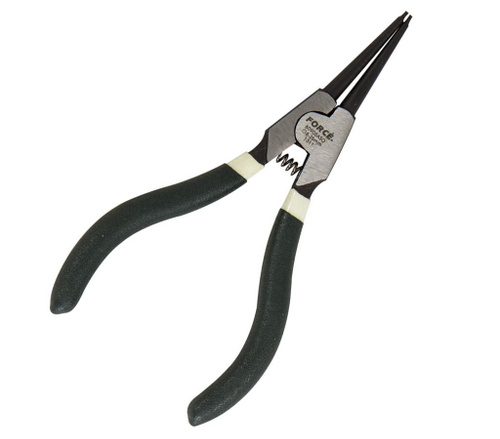

  • Прямые — обычные, когда губки расположены в одной плоскости с рукоятками

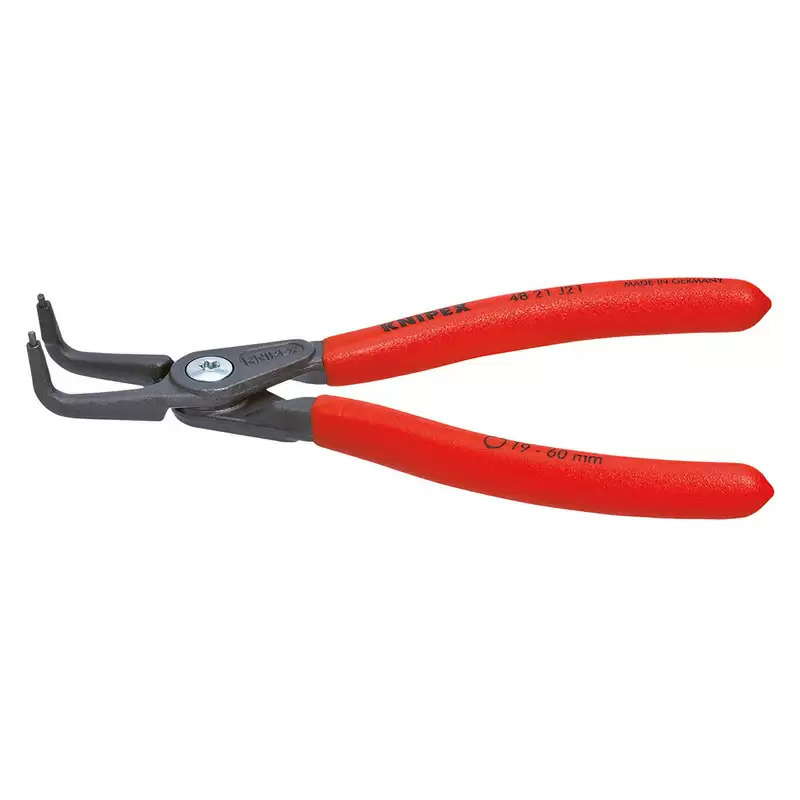

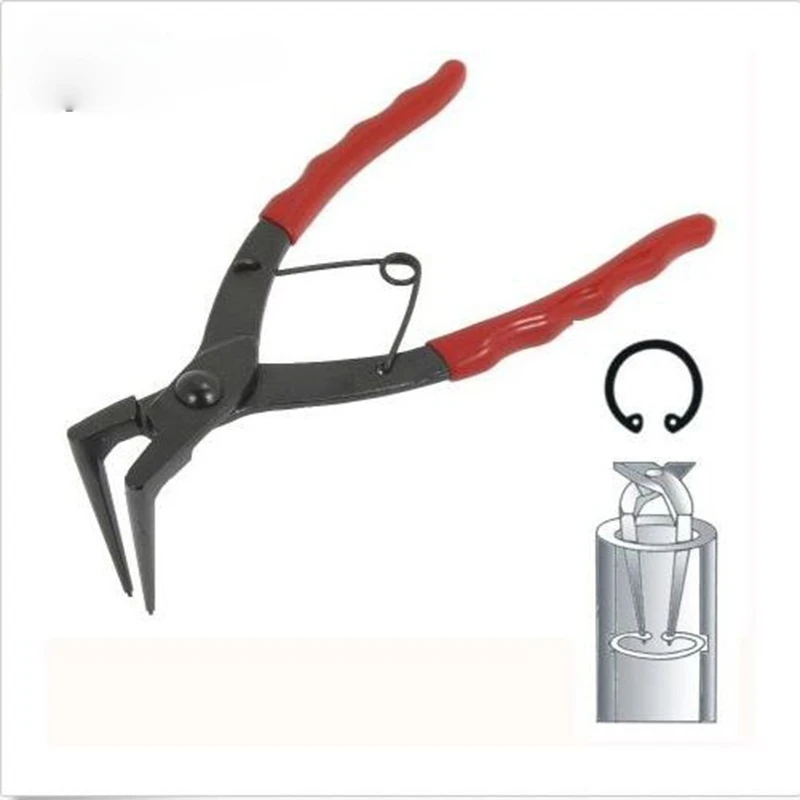

  • Изогнутые — конечная часть губок имеет изгиб на 90 градусов, который служит для удобства применения инструмента, когда доступ к детали ограничен

Именно поэтому в наборах обычно присутствует 4 типа съемников. Однако и это еще не все, так как инструменты различаются по толщине губок. Чтобы сориентироваться с выбором щипцов для стопорных колец, рассмотрим их основные технические параметры.

Технические параметры съемников стопорных колец

Каждый мастер должен не только уметь пользоваться соответствующими инструментами из своего арсенала, но и знать их технические параметры. Круглогубцы хотя и являются простейшим инструментом из отряда шарнирно-губцевых, но они также имеют свои технические особенности:

  1. Длина губок — при работе наверняка приходилось сталкиваться с тем, что стопорные кольца располагаются в разных местах с ограниченным доступом. Если же деталь расположена в труднодоступном и отдаленном месте, тогда для доступа к ней понадобится воспользоваться инструментом с удлиненной конструкцией губок. Чем длиннее губки, тем соответственно и больший размер должны иметь рукоятки
  2. Длина ручек — чем больше размер рукояток, тем удобнее работать инструментом
  3. Форма наконечников — как уже говорилось, они бывают прямыми и изогнутыми. Прямые позволяют прикладывать большие усилия, а изогнутыми можно снимать стопорные кольца в местах с ограниченным доступом
  4. Диаметр или размер губок — это еще один важный параметр, от которого зависит возможность демонтажа слишком малых или наоборот больших устройств. Обычно на щипцах указываются размеры диаметров этих устройств, для которых предназначена соответствующая модель инструмента
  5. Наличие обратного отгиба — эта опция имеется на устройствах внешнего типа, которая используется для разжимания ушек. За счет отгиба повышается надежность удержания кольца

Производители побеспокоились о потребителях, и поэтому, чтобы исключить необходимость приобретения инструментов с разными размерами губок, выпускают универсальные модели щипцов, на которых имеются сменные губки.

Это интересно! Перед тем, как купить круглогубцы для снятия и установки стопорных колец, будет полезно узнать о том, что на рынке предлагаются специальные модели устройств, которые позволяют менять губки разных размеров, переключать режимы работы (сжим и разжатие) за счет селектора, а при помощи дополнительного шарнира, можно изменять углы наклона губок от 0 до 90 градусов.

Из чего изготавливаются круглогубцы

Проводя подробный анализ съемников, надо также знать о том, из чего изготавливаются устройства. Круглогубцы — это узкоспециализированный инструмент, и кроме работы со стопорными элементами, он больше нигде не применяется. Чтобы обеспечивать высокую производительность и надежность при работе с деталями, производители изготавливают их из специальных высокопрочных видов стали. Для изготовления используется инструментальная легированная сталь, твердость состава которой достигает 58 HRC по Роквеллу. Однако с такими параметрами далеко не все производители выпускают инструменты. Чтобы приобрести качественный съемник, перед его приобретением необходимо выяснить все технические особенности.

Из инструментальной стали изготавливаются непосредственно губки конусной формы, а вся остальная часть (соединительная и рукоятки) выливается из обычной стали. Для удобства работы инструментом, рукоятки покрываются пластиком, резиной или силиконом, что исключает скольжение в руках. Еще один важный элемент рассматриваемого инструмента — это пружинный механизм. В зависимости от моделей и производителей, пружинные механизмы могут быть представлены в виде следующих элементов:

  • Обычная пружина цилиндрической формы
  • Стальная проволока с витками
  • Стальные пластины

Есть также модели, на которых отсутствуют пружинные механизмы, что делает этот инструмент не удобным при использовании. Однако для единичных случаев и с целью экономии средств, такие модели подходят лучше всего. Для изготовления съемников применяются соответствующие стандарты. Для зарубежных устройств действует стандарт DIN 471, а отечественные производители придерживаются стандарта ГОСТ 13942-86. При покупке надо учитывать соответствующие критерии, поэтому детально разберемся, на что надо обратить внимание, чтобы купить качественный ручной съемник для колец.

Критерии выбора инструмента

На правильность выбора влияет подход, поэтому надо учитывать ряд следующих рекомендаций:

  1. Если планируется проводить длительные и серьезные работы по ремонту автомобильной техники, то рекомендуется купить набор круглогубцев, который должен состоять минимум из 4 экземпляров
  2. Для единичных случаев по снятию и установке колец подойдут круглогубцы соответствующих параметров
  3. Размер губок и ручек — влияет на возможность доступа к деталям, находящихся в отдаленных местах. Длина ручек влияет на такой параметр, как удобство работы инструментом
  4. Вид устройства — для внешних или для внутренних фиксаторов
  5. Наличие покрытия на рукоятках. Это покрытие не должно быть гладким, чтобы исключить скольжение инструмента в руках. Дорогие модели имеют покрытие на ручках, состоящее из двух компонентов — пластик и силикон, резина и силикон и т.п.
  6. Наличие защитного антикоррозионного покрытия на губках инструмента — отсутствие этого покрытия приведет к тому, что вскоре металлические части начнут покрываться ржавым налетом. В итоге это приведет к ускоренному выходу из строя специализированного инструмента
  7. Тип разжимного механизма. Какими они бывают, описано выше, а какой является лучшим — нет единого мнения. Все типы пружинных механизмов отлично справляются со своими функциями, если они изготовлены из качественных материалов
  8. Толщина губок — зависит от диаметра, которые планируется снимать и устанавливать. Если не знаете диаметров, то лучше купить универсальные круглогубцы
  9. Форма губок — прямая или изогнутая. По форме инструменты бывают двух типов, и если фиксируемое устройство расположено в труднодоступном месте, то для таких целей лучше подойдут круглогубцы с отогнутыми губками

Это интересно! Чтобы исключить повреждение колец (особенно это касается тонких и маленьких изделий), некоторые модели для этого снабжены специальными ограничителями. За счет регулятора можно выставить соответствующую величину усилия сжатия или разжатия, предотвратив повреждение деталей.

Способы эксплуатации круглогубцев

Существует два способа, как снять щипцами стопорные кольца:

  1. Частичная разборка главного механизма. Для этого демонтируется узел, в котором расположены стопорные кольца. Чтобы произвести демонтаж устройства, необходимо зафиксировать приспособление в тисках или зажать струбциной, и только тогда приступать к снятию деталей щипцами
  2. Без разборки механизма — есть узлы, которые не надо демонтировать с технического объекта, чтобы снять стопорные устройства. Выполнять демонтаж в таком случае сложней, однако это проще, чем снимать разбирать весь механизм, чтобы получить доступ к детали

Часто при проведении работ под рукой не оказывается съемника вообще, или инструмент не подходит по размеру. В этом случае не обязательно спешить в магазин, так как можно круглогубцы сделать своими руками. Для этого понадобится исходный инструмент, а также наждак. Изготовить круглогубцы, чтобы снять стопорное кольцо, можно из неисправных кусачек, пассатижей и прочих подобных инструментов. Для этого надо выточить рабочую часть, заточив ее под конус. Некоторые умельцы нашли такой способ, как снятие детали при помощи двух тонких отверток, скрученных проволокой в одной точке.

Это интересно! Главное достоинство круглогубцев заводского производства в том, что они непосредственно предназначены для выполнения соответствующих работ, поэтому никаких трудностей с их использованием не возникает. Кроме того, выполнение работ этим инструментом упрощается и облегчается, поэтому стоит задуматься над тем, чтобы купить качественные круглогубцы.

Инструкция как снять стопорную шайбу с передней подвески авто щипцами

При замене ступичного подшипника на автомобиле не обойтись без круглогубцев, которые понадобятся для демонтажа стопорной шайбы с прорезью. Процесс имеет следующий вид:

  1. Приступать к извлечению ступичного подшипника надо только после того, как будет извлечен ШРУС из поворотного кулака
  2. Когда поворотный кулак готов к замене подшипника, надо взять в руки подходящий по размеру инструмент — круглогубцы
  3. Для демонтажа стопорного кольца понадобятся круглогубцы, работающие на сжим, так как подшипник зафиксирован при помощи наружного устройства
  4. Губки инструмента нужно завести в зацепление с отверстиями ушек детали
  5. Надавливать на рукоятку инструмента, и когда шайба будет достаточно разжата, необходимо извлечь ее из посадочного места ступицы
  6. Далее необходимо извлечь подшипник, и после его замены, произвести обратную установку фиксирующей детали
  7. Фиксирующее устройство подлежит замене при износе или явных признаках деформаций, например, сколы, перекосы, трещины, отсутствие ушек и т.п.

Некоторые мастера при отсутствии специальных щипцов, пытаются извлечь фиксирующую деталь подручными средствами, используя для этого плоскогубцы, утики, отвертку и т.п. Все заканчивается безуспешно, а порой и с получением травм. Кольцо обладает пружинными свойствами, поэтому при его извлечении необходимо удерживать в жестко зафиксированном положении. Если пытаться извлечь его подручными средствами, то можно получить травму, испортить деталь, потратить много времени, и не добиться результата.

Это интересно! Чтобы исключить получение серьезных травм, которая может возникнуть при выскакивании стопорного кольца, надо работы проводить в защитных очках, перчатках и даже маске. Сила отскакивания детали настолько велика, что может нанести серьезную травму головы.

Где купить щипцы

Проводить работы без специализированного инструмента строго противопоказано, так как это опасно, поэтому купить круглогубцы для снятия стопорных колец можно в интернет магазине Цилиндр. Здесь есть много разных моделей инструментов разных производителей — Intertool, Mastertool, Сила и другие. В магазине представлены модели, как в единичных экземплярах, так и в наборах от 4 штук. Для упрощения выбора, можно воспользоваться фильтром, отсортировав предпочитаемые модели в автоматическом режиме.

Стоимость моделей начинает от 40 гривен, поэтому каждый может решить, какой инструмент ему подходит — дешевый или дорогой. При выборе или покупке можно задавать вопросы менеджерам магазина, уточняя при этом непонятные нюансы. В интернет магазине действует быстрая сборка заказов, а также отправка их в день покупки. Получить свой заказ вы можете любыми транспортными службами Украины. При покупке в Цилиндре в зависимости от стоимости товара на счет покупателя начисляются мгновенные бонусы. Эти бонусы каждый покупатель может потратить вместе с покупкой основного товара, что явно является уникальным и приятным преимуществом.

В интернет магазине Цилиндр представлены модели щипцов разной длины от 150 мм до 180 мм. Зная обо всех конструктивных особенностях круглогубцев для стопорных колец, а также их выбор и виды, остается только сравнить подходящие модели в зависимости от выполняемых работ, и сделать покупку в Цилиндре.

Прецизионный съёмник стопорных колец с ограничителем

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 500 МПа

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 750 Мпа

Предназначено для обработки натурального и искусственного камня

Предназначено для обработки закаленных сталей твердостью до 55 HRC

Предназначено для обработки титана и титановых сплавов

Рекомендуется использование СОЖ

Предназначено для обработки коррозионно-стойких сталей

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 900 МПа

Предназначено для обработки древесины

Предназначено для обработки закаленных сталей твердостью до 60 HRC

Предназначено для обработки алюминиевых и магниевых сплавов

Универсальное применение

Предназначено для обработки твердых сплавов

Предназначено для обработки закаленных сталей твердостью до 67 HRC

Рекомендуется обработка без СОЖ

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 1400 Мпа

Предназначено для обработки полимеров

Предназначено для обработки серых чугунов и высокопрочных чугунов

Предназначено для обработки поверхностей покрытых лаками и красками

Предназначено для обработки латуни и бронзы

Предназначено для обработки меди

Рекомендуется охлаждение сжатым воздухом

Предназначено для обработки латуни

Предназначено для обработки латуни и медно-никелевых сплавов

Предназначено для обработки сотовых материалов Honeycomb

Предназначено для обработки металломатричных композитных материалов (MMC)

Предназначено для обработки обработки полиметилметакрилата

Предназначено для обработки закаленных сталей с твердостью до 65 HRC

Предназначено для обработки жаропрочных никелевых сплавов

Предназначено для обработки инструментальных сталей Toolox твердостью 33 HRC

Предназначено для обработки полиэфирэфиркетона с 30%-ым содержанием стекловолокна

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 500 МПа

Предназначено для обработки оловянной бронзы

Предназначено для обработки низколегированных медных сплавов

Предназначено для обработки сталей Hardox 500 с пределом прочности до 1600 Мпа

Предназначено для обработки чугуна с пределом прочности более 800 Мпа

Предназначено для обработки бериллиевой бронзы

Предназначено для обработки углепластика

Допускается обработка цветных металлов, термопластов, длинная сливная стружка

Предназначено для обработки стекло- и углепластика

Допускается обработка полиамида

Предназначено для обработки инструментальных сталей Toolox твердостью 44 HRC

Предназначено для обработки медно-свинцово-цинковых сплавов

Предназначено для обработки медно-никель-цинковых сплавов

Предназначено для обработки литейных алюминиевых сплавов

Предназначено для обработки коррозионно-стойких сталей с пределом прочности более 900 МПа

Предназначено для обработки поливинилиденфторида с 20%-ым содержанием стекловолокна

Предназначено для обработки полиэфирэфиркетона с 30%-ым содержанием углеволокна

Рекомендуется обработка с применением СОЖ мелкодисперсного разбрызгивания

Предназначено для обработки низколегированных медно-кремниевых сплавов

Предназначено для обработки стеклопластика

Предназначено для обработки вольфрамово-медных сплавов

Предназначено для обработки полиэтилена высокой плотности

Предназначено для обработки литейной бронзы

Предназначено для обработки закаленных сталей с твердостью до 50 HRC

Предназначено для обработки полиамида с 30%-ым содержанием стекловолокна

Предназначено для обработки графита, стекло- и углепластика

Предназначено для обработки титановых сплавов с пределом прочности более 850 МПа

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 750 Мпа

Предназначено для обработки графита

Предназначено для обработки оловянной бронзы

Предназначено для обработки алюминиевых сплавов дающих короткую стружку

Предназначено для обработки коррозионно-стойких сталей с пределом прочности до 900 МАа

Предназначено для обработки бронз повышенной прочности

Предназначено для обработки свинцовых бронз

Предназначено для обработки высокопрочных чугунов

Предназначено для обработки углеродистых и легированных сталей с пределом прочности до 1100 МПа

Предназначено для обработки полиэфирэфиркетона

Предназначено для обработки композитных материалов

Предназначено для обработки арамида

Предназначено для обработки алюминиево-медных сплавов

Предназначено для обработки полиметиленоксида с 25%-ым содержанием стекловолокна

Предназначено для обработки фенолформальдегидной смолы

Предназначено для обработки закаленных сталей твердостью до 70 HRC

Предназначено для обработки алюминиево-никелевых бронз

Предназначено для обработки серых чугунов

Предназначено для обработки меди и медных сплавов

Рекомендуется использование масел или эмульсии

Предназначено для обработки алюминиевых сплавов, дающих длинную (сливную) стружку

Предназначено для обработки политетрафторэтилена с 25%-ым содержанием углеволокна

Рекомендуется использовать в условиях непрерывного резания

Рекомендуется использовать в условиях на удар

Рекомендуется использовать в нестабильных условиях резания

Съемник стопорных колец: конструкция, виды, характеристики

Съемник стопорных колец — это ручной монтажный инструмент, широко применяемый при разборке различных механизмов транспорта, промышленного оборудования, бытовой техники и других он применяется там, где вал или подшипник зафиксирован стопорным кольцевым крепление, предотвращающим его осевое перемещение.

Внешне устройство похоже на плоскогубцы — у него есть две ручки и острые губки, прямые или загнутые под определенным углом.

Две половинки вращаются относительно общей оси. Производители предлагают, как наборы съемников для разных размеров и типов колец, так и универсальные приспособления, в которых можно оперативно поменять пару рабочих сменных губок на подходящие к конкретному кольцу.

Съемники стопорных колец для снятия и установки

Кольцевое стопорное крепление широко применяются при конструировании и изготовлении различных механизмов. Они ограничивают или блокируют осевое перемещение валов, штоков и подшипников. Кольцо изготавливается из упругой пружинной стали. Оно имеет узкий разрез, рядом с которым расширяется в округлые площадки. В центре этих площадок предусмотрены отверстия для губок съемника стопорных колец. В корпусе детали, обойме или в самом валу протачивается узкий паз, в него заводится кольцо в сжатом состоянии, когда площадки сведены вместе вставленными в отверстия губками съемника и зазор практически отсутствует. Из-за упругой деформации кольца длина его окружности уменьшается, и оно свободно проходит в паз. После того, как губки разжимаются, крепление под действием сил упругости возвращается в первоначальную форму, и плотно фиксируется в паз, осуществляя зажим стопорного кольца. Это делает невозможным осевое перемещение закрепляемой детали- при приложении к ней осевых усилий кольцевое стопорное крепление, упираясь в паз, пресекает движение.

Кольца могут быть внешние, надеваемые на цилиндрическую деталь снаружи, и внутренние, вставляемые в паз, отфрезерованный или проточенный во внутренней поверхности цилиндрического отверстия, глухого или сквозного. Различаются и съемники, предназначенные для таких колец. Внешние имеют меньшие габариты, а для внутренних используются щипцы для стопорных колец с удлиненными губками

Если внешнее кольцевое крепление еще можно поставить и снять с использование подручных средств, то для внутреннего, да еще и находящегося в некотором углублении, съемник- это единственная возможность для аккуратного монтажа и демонтажа колец без риска поранить пальцы или сломать деталь.

В обиходе съемники стопорных кольцевых креплений из-за внешнего сходства часто называют клещами, круглогубцами или плоскогубцами. Технически это некорректно, поскольку по типу инструмента они относятся к щипцам.

Съемники относятся к точному инструменту, они должны выдерживать большие кратковременные нагрузки. Поэтому делают их из высокопрочной инструментальной стали. Часто для экономии веса и снижения цены из высокопрочных сплавов выполняют только губки, испытывающие максимальные нагрузки. Изготовители предлагают широкий выбор съемников для самых разных типоразмеров колец. Некоторые комплектуют наборы из нескольких съемников для самых популярных размеров, другие пошли по пути выпуска универсальных съемников. В комплект такого устройства входит несколько пар сменных губок, которые можно быстро переставлять по мере необходимости.

Если инструмент приобретается для разовых работ, нет смысла гнаться за брендом, одно-два крепления дешевая китайская продукция снимет не хуже, чем именитая. Но если оснастка покупается для постоянной работы, например, в автосервис, то, безусловно, следует остановиться на продукции известной марки. Такие производители используют самые передовые технологии и инженерные решения, их продукция оснащается дополнительными функциями, облегчающими работу и повышающими ее безопасность.

Они применяют винтовые шарниры, позволяющие обеспечить исключительно плавный и ровных ход рукоятей. Специальная форма рабочих поверхностей исключает соскакивание кольца. Ограничительный винт дает возможность регулировать диапазон хода губок, предотвращая излишнее растяжение или сжатие материала кольца, могущее привести к его поломке. Механизм разъемной блокировки позволяет зафиксировать стопорное крепление в растянутом состоянии, экономит энергию работника и позволяет точнее и быстрее завести кольцо к посадочному месту. Эргономичные рукоятки не травмируют руки и снижают утомляемость работника, он может эффективно работать целую смену.

Конструкция и особенности съемников стопорных колец

С точки зрения теории машиностроения и слесарного дела, съемники стопорных колец следует отнести к категории ручных шарнирно-губцевых приспособлений. Как и у их ближайших родственников- пассатижей, ножниц и клещей-у кольцесъемника есть две рукоятки, соединенные шарнирно общей осью. За ось каждая рукоятка продолжается в виде рабочего органа- губки.

Отличие оснастки для снятия стопорных колец – в форме рабочего органа. Это цилиндрические, конические или имеющие специальную форму наконечники, которые вводятся в монтажные отверстия колец.

Они осуществляют разжим для внешних стопорных колец при установке. Они же производят зажим внутренних стопорных колец перед их введением во внутренний паз.

Конструкция круглогубцев для стопорных колец зависит от материала колец и их типоразмера. Среди различных видов съемников стопорных колец наибольшее распространение получили устройства

  • Японские. Этому виду присуща особая прочность. Губкам придана острая форма, нанесены насечки. Ряд экспертов считают, что такие наконечники не всегда дают возможность четко зафиксировать кольцо.
  • Европейские. Вместо насечек концы губок снабжены особой формы фаской, абсолютно точно фиксирующей как внутреннее, так и внешнее стопорное кольцо. Однако эта фаска снижает прочность наконечника, деля его менее долговечным. этого вида.

Для усиления наконечников в некоторых моделях конструкторы прибегают к такому приему, как наварка или напрессовка рабочей части наконечника, выполненной из особо прочного инструментального сплава. Такое решение позволяет сочетать точность фиксации с высокой износостойкостью, присущие обеим видам, но одновременно ведет к заметному удорожанию устройства. Такая конструкция используется в профессиональных линейках продукции.

Классификация съемников стопорных колец и их характеристики

Классификация кольцесъемников осуществляется по ряду признаков. Основной из них- это тип кольца, для которого инструмент предназначен. По этому признаку различают:

  • Внешние круглогубцы для стопорных колец. При сближении рукояток устройства губки станут расходиться, разводя края прорези и увеличивая длину внутренней окружности кольца. Они обозначаются литерами EX. Используются для демонтажа колец, фиксирующих оси, валы, например, в механических редукторах, полуосях автомобильных мостов, керамических кран-буксах и т.п. При разведении рукояток губки, соответственно, сходятся, высвобождая кольцо из зацепления и облегчая его посадку по месту.
  • Внутренние. При сведении рукояток рабочие наконечники также станут сходиться. При этом диаметр внешней окружности кольца уменьшится. Это даст возможность ввести его во внутренне отверстие и аккуратно поместить в паз. Такими кольцами часто крепят подшипники качения в редукторах, двигателях, ступицах колес и в других узлах, механизмах, транспортных средствах, бытовых приборах и устройствах точной механики и автоматики.

Другой классифицирующий признак- назначение инструмента. По нему кольцесъемники делятся на:

  • Бытовые. Для эпизодического использования в домашней мастерской для ремонта бытовой техники, транспорта и средств механизации приусадебного участка. Выполняются из обычной стали, имеют ограниченный ресурс и доступную цену. Вполне отвечают запросам умельцев, не сделавших ремонт своей профессией.
  • Полупрофессиональные. Для периодического использования, например, в небольшом автосервисе или домашней мастерской автолюбителя. самостоятельно занимающегося тюнингом своего автомобиля или мотоцикла. Сделаны из более качественных материалов, имеют больший ресурс и прочность, чем инструменты бытового класса. Стоят заметно дороже бытовых и служат существенно дольше.
  • Профессиональные Предназначены для постоянного, многократного применения в течении рабочей смены. Такие съемники стопорных колец в ремонтных мастерских, в автоделе, средних и крупных автосервисах, ремонтных подразделения промышленных предприятий. Изготавливаются с повышенной точностью из высококачественных, долговечных сплавов. Имеют высокую износостойкость. Высокая цена окупается удобством, точностью и долговечностью при больших объемах работ.

Различают кольцесъемники также по форме губок. Они бывают:

  • прямые;
  • загнутые, чтобы было удобнее устанавливать и снимать кольца в труднодоступных местах;
  • удлиненные, для использования в глубоких отверстиях.

Характеристики съемников стопорных кольцевых креплений

Основными параметрами устройств зажима и разжима для стопорных колец считают:

  • Расстояние захвата наконечников.
  • Длина ручек. Влияет на максимальное усилие сведения или разведения кольца. Мускульная сила человеческой ладони преобразуется по правилу рычага, и чем длиннее ручки, тем большее усилие прикладывается к наконечникам.
  • Длина губок съемника. Если крепление размещено в труднодоступном месте, в отверстии небольшого диаметра с значительным заглублением, такое, как в заднем тормозном суппорте, то добраться до него при обычной длине наконечников не удастся. В дело идут клещи для съема с удлиненными губками. Необходимо понимать, что удлиненные губки позволяют развивать меньшее усилие, чем обычные. Вследствие того же правила рычага усилие снижается пропорционально увеличению длины наконечника. Поэтому в съемниках для крепления подшипника ступицы некоторых моделей автомобилей с удлиненными губками приходится использовать дополнительный рычажный механизм для увеличения усилия.
  • Материал, из которого изготовлен инструмент. От этого зависит прочность и долговечность изделия. Хром-ванадиевая сталь прослужит существенно дольше, чем простая конструкционная. Если же к устройству приварены или напрессованы наконечники из высокопрочной инструментальной стали, оно прослужит еще дольше и не сломается в ответственный момент.
  • Форма наконечников. Наиболее распространены прямая и загнутая под углом от 30 до 90°. Выбирается в зависимости от путей доступа к конкретному стопорному креплению. Внешние часто удается монтировать и демонтировать прямыми наконечниками, а для внутренних, как правило, требуются изогнутые.
  • Диаметр наконечников. Чтобы успешно монтировать и демонтировать, обычно выбирают толщину наконечников, чуть меньше диаметра отверстий в монтажных площадках. Слишком толстый наконечник просто не попадет в отверстие. Использование же слишком тонкого может привести к выскальзыванию его из отверстия. Кроме того, при работе с мощными стопорными кольцевыми креплениями существует риск сломать слишком тонкий наконечник с непредсказуемым полетом напряженного пружинного крепления и обломков инструмента. Лучше подобрать подходящий съемник или сменные губки из набора.
  • Обратный отгиб наконечников. Применяется лишь для внешних кольцесъемников, постольку там крепление для демонтажа требуется разжать. При небольшом обратном отгибе оно надежно захватывается съемником, снижая риск срыва и отскока.

Большая часть этих параметров теряет свою важность в случае приобретения универсального съемочного набора с большим количеством сменных насадок-наконечников. Они крепятся к рукояткам с помощью шестигранного ключа.

Важное правило пользования таким набором — использовать только парные наконечники. Эксперименты по сочетанию губок разной длины или разной формы может привести к поломке.

Такой набор отлично подойдет для начинающего мастера. Более опытней считают универсальные съемники недостаточно прочными и износостойким, из-за дополнительного узла сопряжения в конструкции.

Многие начинающие мастера, особенно взглянув на стоимость профессиональных наборов, решают вместо их покупки обойтись недорогими длинногубцами. Другие обтачивают старые пассатижи. Использование случайных инструментов может выручить один раз, но для систематической работы такие приспособления непригодны. Слишком велик риск поломки некачественного или изношенного металла в самый ответственный момент.

Еще один важный момент- при работе с кольцесъемниками обязательно надо использовать индивидуальные защитные средства. Во время монтажа кольца оно упруго деформируется, и запасает в себе значительную энергию сжима или растяжки. Если крепление срывается из-за неловкости работника или поломки, оно может отскочить по непредсказуемой траектории вместе с обломками инструмента. Перчатки защитят руки от ссадин и ушибов, а защитные очки из прочного плексигласа прикроют глаза. Можно использовать и прозрачный лицевой щиток, хотя многие считают его неудобным и громоздким.

Преимущества кольцесъемников knipex

Компания Knipex заслуженно входит в число лидеров рынка кольцесъемников и другого монтажного инструмента. Высокое качество, точность изготовления и высокая износостойкость создали продукции Knipex прекрасную репутацию. Изготовитель предлагает потребителям несколько линеек полупрофессиональных и профессиональных устройств, покрывающих практически все разнообразие классификации.

В моделях Knipex применяются самые передовые технические решения, такие, как:

  • винтовой шарнир, гарантирующий исключительно мягкий, ровный и точный ход рукояток;
  • ограничительный винт для регулировки хода, защищающий крепление от чрезмерного растягивания или сжатия;
  • устройство разъемной блокировки облегчает работу и существенно повышает ее безопасность при монтаже наружных стопорных колец больших размеров и толщин;
  • кованые наконечники сочетают в себе беспрецедентную надежность, прочность и упругость, необходимую для смягчения динамических нагрузок;
  • увеличенная рабочая площадь, предотвращающая соскакивание кольца;
  • специальная пружинная модель, без отверстий для инструмента и увеличенной до 3,5 мм толщиной рабочих поверхностей.

Для работ со сложными механизмами, сочетающими в себе силовые приводы и прецизионные системы управления прекрасно подходят универсальные наборы Knipex.

Стартовый экономичный набор-универсал включает в себя только рукоятки и самые популярные сменные губки прямого и гнутого профиля. По мере надобности наконечники можно докупать- уникальная фирменная система крепления обеспечивает их полную совместимость.

Запатентованные передовые технологии металлообработки, большая часть из которых разработана и внедрена инженерами компании, высококачественные производственные линии с высокой степенью автоматизации, обеспечивают прецизионную точность работы, безопасность и долгий срок службы изделий.

Эргономичная рукоятка, облицованная мягким приятным на ощупь пластиком, позволяет экономить усилия работника, не травмирует ладонь и не вызывает чувства усталости даже за полную смену.

Цены на продукцию впечатляют, но только до момента сравнения из с ценами конкурентов, предлагающих продукцию аналогичного качества. Для тех, кто планирует большие объемы работ, не хочет терпеть неудобства от разболтанного, неудобного, неточного и хрупкого инструмента, кто знает цену своим рукам- выбор продукции Knipex представляется, пожалуй, самым разумным.

Разновидности наборов съемников

Единственным съемником внутренних стопорных колец не сумел обойтись ни один мастер. Чтобы в инструментальном ящике не копились разномастные, купленные по случаю приспособления, имеет смысл подумать о приобретении набора съемников стопорных колец. В типовой набор входят четыре съемника. Два ориентированы для разжима стопорных колец, с прямыми и изогнутыми наконечниками. Другие два предназначены для зажима стопорных колец. Такой комплект позволяет работать с большинством часто встречающихся колец.

Интересным вариантом может оказаться и универсальный набор с едиными рукоятками и комплектами сменных пар губок, закрепляемых на основании с помощью шестигранного ключа.

В сменные комплекты включаются прямые и изогнутые наконечники, с удлиненными губками, действующим на сжатие и на разжимание.  В стартовый набор входят самые часто используемые наконечники, другие можно докупать по мере необходимости.

Licota

Интересный универсальный набор ATB-0100 предлагает компания Licota. Его особенности заключаются в следующем:

  • Селектор режима работы. Позволяет менять сжимание на разжимание одним движением. Повышает производительность и удобство пользования прибором.
  • Поворотное крепление губок дает возможность установить и зафиксировать их под произвольным углом от 0 до 90о. Таким инструментом можно подобраться в самые труднодоступные места.

Force

Набор обычных съемников состоит из пары приспособлений, работающих на разжим. Вторая пара предназначена для сжатия. В каждой паре есть инструмент с прямыми и с изогнутыми под 45° губками. Средние размеры устройств позволят справится с самыми распространенными типоразмерами и местами размещения стопорных кольцевых креплений. Все элементы набора размещены в гнездах удобного пластмассового чемоданчика

KING TONY

Компания предлагает наборы щипцов для стопорных колец, размещенные в кармашках брезентового фартука. По краям отверстия с люверсами, за которые фартук можно удобно подвесить к стене или верстаку. Такое решение рассчитано на ремонтные мастерские и станции техобслуживания транспорта.

В комплект входит четыре приспособления, два на разжим для стопорных колец. Другая пара предназначена и два на сжатие. В каждой паре есть съемник с более короткими прямыми и более длинными изогнутыми губками.

Дело техники

по оформлению и общей функциональности представляет собой близкую копию набора King Tony. Такой же матерчатый фартук, такие же два съемника на сжатие и два на разжимание.

Отличие отечественного набора съемников стопорных колец комплекта заключается в том, что длина губок увеличена по сравнению с аналогом.Это может помочь добраться до недоступного для обычных приспособлений крепления.

Съемник и щипцы установки стопорных колец

Стопорные кольца применяются в различных отраслях. Часто с необходимостью установки или снятия колец сталкиваются автовладельцы в процессе ремонта машины. Чтобы снять кольцо, необходимо специальный инструмент – щипцы установки стопорных колец.

Производители выпускают различные виды съемников, которые пригодятся не только профессионалам, но и домашним мастерам. В нашем-интернет магазине можно купить распространенные виды съемников.

Разновидности съемников

Инструменты разделяются в зависимости от классификации самого кольца:

  • Щипцы для внешних колец помогают разжать кольцо. Когда происходит сжатие рукоятки инструмента, ушки кольца разводятся в разные стороны.
  • Съемник внутренних колец Toptul по своему действию схож с привычными плоскогубцами. С помощью инструмента оказывается воздействие на кольцо и происходит его сжатие с одновременным уменьшением наружного диаметра. Такой принцип действия дает возможность без труда снять любое кольцо.
  • Универсальные инструменты можно применять как для снятия кольца, так и для установки. Инструмент оснащен специальным механизмом, который позволяет переключать режим работы. Также некоторые производители оснащают инструменты дополнительными механизмами, облегчающими рабочий процесс.

Кроме назначения инструменты различаются по своей конструкции:

  • Модели с прямым направлением губок, которые расположены в одной плоскости с рукояткой используются чаще всего.
  • Изогнутые губки. Изгиб представляет собой угол в 90⁰. Такой инструмент удобно использовать в ограниченном пространстве, которое затрудняет доступ к детали.

Для удобства производители предлагают набор щипцов для снятия и установки стопорных колец INTERTOOL. Практичный комплект включает необходимые виды инструмента.

Также чтобы покупателю не приходилось приобретать большое количество инструмента с разными губками, производители предлагают модели со съемными губками.

Технические характеристики

Большинство инструментов имеют следующие общие характеристики:

  • Оптимальная длина губок, позволяющая выполнять работу в углублениях. Некоторые инструменты имеют специальные удлиненные губки для работы в пространстве, затрудняющем доступ к детали.
  • Удобная длина рукояток позволяет эффективно применять инструмент, сохраняется сила сжатия.
  • Оптимальный диаметр наконечников дает возможность без труда зацепить ушко кольца, при этом он выдерживает большую нагрузку и отличается высокой прочностью. Толщина подбирается исходя из размеров стопорного кольца.

На съемниках, которые используются для внешних элементов, предусмотрен специальный отгиб наконечников. Его наличие обеспечивает надежный захват детали. Некоторые производители устанавливают на съемники специальный фиксатор, при помощи которого можно регулировать силу сжатия или разжатия. Такой механизм позволяет избежать повреждений кольца.

Из чего изготавливаются съемники

Производители применяют для изготовления инструментов высококачественные сплавы, которые обеспечивают надежность и высокую производительность. Большинство инструментов изготовлено из легированной стали, имеющей особую твердость.

Стоит обратить внимание, что из легированной стали изготавливаются только губки. Для рукоятки инструмента применяется обычная сталь. Для удобства в использовании рукоятки покрываются мягкими материалами, такими как резина либо силикон. Они исключают скольжение при работе.

У нас в интернет-магазине каждый сможет купить недорого съемник для стопорных колец. Благодаря сотрудничеству с проверенными производителями, наш ассортимент высокого качества. Надежный и прочный инструмент не подведет в ответственный момент и прослужит очень долго даже при регулярном использовании. Доступная цена на инструменты приятно удивит каждого покупателя и позволит существенно сэкономить.

Прецизионные щипцы для стопорных колец (внешних), 165 мм с изогнутыми под углом 90град. наконечниками (КОЛЬЦЕСЪЕМНИКИ) KNIPEX 49 21 A21

Прецизионные щипцы для стопорных колец (внешних), 165 мм, (КОЛЬЦЕСЪЕМНИКИ) KNIPEX 49 21 A21


Применение / Специализация:

для внешних стопорных колец на валах
для ежедневного профессионального использования.

Преимущества:

  • С высокой нагрузочной способностью в условиях длительногоприменения: срок службы дольше до 10 раз по сравнению собточенными наконечниками

  • Большие контактные поверхности на наконечниках:никакого перекоса колец, легкий монтаж

  • Винтовой шарнир: точный ход клещей без зазоров

  • Корпус клещей: хромованадиевая электросталь, кованая, закалённая в масле

  • Запрессованные концы: проволока из пружинной стали,тянутая

Описание:

  • Эти высокоточные щипцы с раскрывающей пружиной предназначены для установки и съёма стопорных колец с «ушками» на валах.

  • Главная отличительная черта данной модели – наконечники из проволочной пружинной стали, установленные в корпус методом холодного формования.

  • Щипцы с запрессовкой в 10 раз устойчивее при динамических нагрузках, чем простые обточенные съёмники.

  • Поверхность наконечников обеспечивает надёжный контакт, что в сочетании с винтовым шарниром исключает соскакивание и деформацию стопорных колец.

  • Пружина щипцов смонтирована внутри, поэтому можно не опасаться её случайной потери или загрязнения.

  • Чехлы на рукоятях изготовлены из противоскользящего материала.

  • Кованая электросталь (хромованадиевый сплав) устойчива к негативному воздействию внешней среды и имеет достаточно высокую твёрдость благодаря закалке в масле.

Прецизионные щипцы с изогнутыми под углом 90? наконечниками (DIN 5254 B)


Технические характеристики:

Форма 2 – DIN 5254 В; изогнутые под углом 90° наконечники
Вид Автомобильный
Головка серая черненая
Ручки с пластмассовыми чехлами
Диаметр шпицов 1,80 мм
Диаметр вала 19-60 мм
Длина вала 165 мм
Вес в граммах 180 г

Производитель Knipex (Германия).

Более 130 лет предприятием Knipex (Книпекс) управляет одна немецкая семья, уже в четвертом поколении, и вся продукция производится – от ковки заготовок до упаковки инструмента – исключительно в Вуппертале, Германия. Сосредоточившись на узкой группе изделий и добившись значительных результатов в качестве, KNIPEX считается сегодня ведущей маркой в мире шарнирно-губцевых инструментов. KNIPEX производит профессиональный ручной инструмент: пассатижи, клещи, кусачки, болторезы, тросокусы, разводные трубные ключи, инструменты для электриков (до 1000V), для зачистки изоляции и снятия оболочки кабеля, для работ в области электроники, всего более 1000 артикулов. В мире инструментом KNIPEX работают специалисты из более 100 стран. KNIPEX непрерывно реализует инновации для экономии усилий в работе и снижения нагрузки на кисти и руки Мастера. Инструменты KNIPEX служат действительно долго, легкие, удобные и безопасные.

Рекомендация “Арсенал Мастера РУ”:
Рекомендуем к покупке, доставим по всей России.

Доступны для покупки:
KN-4911A0 KN-4911A1 KN-4911A2 KN-4911A3 KN-4911A4 KN-4921A01 KN-4921A11 KN-4921A21 KN-4921A31 KN-4921A41 KN-4931A0 KN-4931A1 KN-4931A2 KN-4931A3 KN-4941A01 KN-4941A11 KN-4941A21 KN-4941A31
Высшее качество: быстрый и легкий монтаж — жестко установленные и запрессованные наконечники из пружинной стали высокой степени сжатия гарантируют высокую устойчивость к перегрузкам, например, при демонтаже плотно пригнанных колец. Большая площадь опорной поверхности и расположение наконечников затрудняют самопроизвольное отскакивание колец
Точность и долговечность: для наконечников используется пружинная сталь высокой степени сжатия с поверхностью без бороздок. Таким образом, повышается динамическая и статическая нагрузка наконечников. При одномоментной перегрузке наконечники на 30% устойчивее по сравнению с обычными клещами, и в то же самое время обеспечивают хорошую доступность при монтаже. При динамической нагрузке наконечники держатся до 10 раз дольше. Наконечники прецизионных клещей для стопорных колец закреплены методом холодного формования. Наконечники невозможно потерять
KNIPEX щипцы для стопорных колец с ограничением раскрытия: особо применяются в серийной сборке чувствительных узлов и механизмов, где нужно соблюдать нормативы DIN 471 и 472
KNIPEX щипцы для стопорных колец с ограничением раскрытия выполняют эти требования. С запрессованными наконечниками для безопасной работы. C высокой нагрузочной способностью в условиях длительного применения: срок службы дольше до 10 раз по сравнению с обточенными наконечниками

  • большие контактные поверхности наконечников: без перекоса колец, легкий монтаж

  • винтовой шарнир: точный ход без зазоров

  • внутренняя пружина, никакого загрязнения или ее утери

  • ручки с покрытием из нескользящего пластика

  • корпус щипцов состоит из: хромованадиевая электросталь, кованая, закаленная в масле

  • запрессованные наконечники: проволока из пружинной стали, тянутой

  • с ограничением закрытия (регулируется с помощью упора)

  • регулировка с помощью винта с внутренним шестигранником

  • идеальное решение для серийного производства, поскольку эффективно предотвращается растяжение колец

  • щипцы с чернением серого цвета

  • ручки, покрытые противоскользящим пластиком

Модель 49 11 A2: Форма 1: DIN 5254 A; прямые концы Модель 49 21 A21: Форма 2: DIN 5254 В; изогнутые под углом 90° концы
Модель 49 31 A0: С ограничением раскрытия. Форма 3: DIN 5254 A; прямые концы, со специальным ограничителем раскрытия наконечников для установки стопорных колец по стандарту DIN 471, регулируемый винтовой упор защищает стопорные кольца от чрезмерного раскрытия
Модель 49 41 A01: С ограничением раскрытия. Форма 4: DIN 5254 В; изогнутые под углом 90° концы, со специальным ограничителем раскрытия наконечников для установки стопорных колец по стандарту DIN 471, регулируемый винтовой упор защищает стопорные кольца от чрезмерного раскрытия
Модель 49 31 A3: Теперь также с ограничением раскрытия.
Для всех стопорных колец ∅ 3-100 мм. Для долговременной надежной установки и снятия наружных стопорных колец. С ограничением раствора для монтажа в соответствии со стандартом DIN 472: регулируемый винтовой упор предотвращает чрезмерное раскрытие колец. Клещи с чернением серого цвета. Ручки покрытые противоскользящим пластиком


Щипцы для стопорных колец Руководство по покупке и советы по использованию

Рисунок 1: Пара клещей для стопорных колец Knipex

В этой статье мы рассмотрим все ключевые моменты, которые вам необходимо знать о плоскогубцах для стопорных колец. Цель состоит в том, чтобы помочь вам разобраться в различных доступных типах, как выбрать между ними и как использовать их для ваших приложений.

Имейте в виду, что стопорное кольцо иногда называют стопорным кольцом, стопорным кольцом или С-образным зажимом. Специально разработанные плоскогубцы предназначены для их установки или снятия.

Содержание

Как работают стопорные кольца?

Рисунок 2: Стопорное кольцо

Стопорные кольца — это крепежные детали, используемые для осевой фиксации компонентов на валах или отверстиях. Они устанавливаются в канавки и обеспечивают буртик для предотвращения бокового перемещения компонентов, таких как подшипники. Однако они по-прежнему допускают вращение компонента. Уникальная конструкция стопорных колец фиксирует их на месте, мы используем плоскогубцы для стопорных колец для установки и снятия.

Конструкция стопорных колец с открытым концом увеличивает натяжение пружины.После установки эффект давления пружины предотвращает проскальзывание или перемещение стопорного кольца, поэтому стопорные кольца идеально подходят для использования в машинных канавках для удержания компонентов на месте на валу. Они предлагают эффективный и безопасный способ соединения механических частей.

Небольшие отверстия на стопорных кольцах, расположенные с каждой стороны открытого конца, позволяют производить установку с помощью щипцов для стопорных колец. Те, кто регулярно работает с застежками с пружинными кольцами, всегда должны иметь пару под рукой. Современные сборки, производство, механическая обработка и инженерные приложения в значительной степени зависят от стопорных колец, поскольку они просты в установке и использовании.Они используются на многих рабочих местах, включая автомобильные кузова и двигатели, тяжелую технику, трансформаторы, турбины и поршни.

Как работают клещи для стопорных колец?

Клещи для стопорных колец — это ручной инструмент, используемый для установки и снятия стопорных колец. Они отличаются от других плоскогубцев тем, что имеют специально разработанный наконечник для работы с стопорными кольцами. Наконечник стандартных моделей плоскогубцев обычно имеет уплощенную или заостренную форму. Наконечники имеют форму, которая точно входит в отверстия для захвата.Это позволяет легко манипулировать стопорным кольцом и перемещать его.

Как правило, эти плоскогубцы предназначены для работы со стопорными кольцами определенного диаметра. Стопорные кольца различаются по размеру, как и плоскогубцы. Поэтому очень важно выбрать правильную пару для типа и размера стопорных колец, которые вы будете использовать.

Типы плоскогубцев для стопорных колец

Имеется несколько различных типов клещей для стопорных колец. Существует два основных типа: плоскогубцы для внутренних и внешних стопорных колец.Стопорные кольца с внутренними кольцами и кольца с наружными кольцами имеют некоторые определяющие различия. Для успешного манипулирования каждым из них требуется другой инструмент. Для манипулирования каждым успехом требуется другой инструмент, который имеет различие между внутренними и внешними.

Кроме того, специальные клещи для стопорных колец могут переключаться между стопорными кольцами, которые могут работать в обоих направлениях. Эти модели имеют название конвертируемые или реверсивные клещи для стопорных колец. Плоскогубцы для стопорных колец бывают с прямыми или изогнутыми наконечниками.Лучший выбор зависит от типов установок и условий доступа, с которыми вы будете сталкиваться чаще всего.

Клещи для наружных стопорных колец

Внешнее стопорное кольцо расположено в прорези вокруг внешней стороны вала или штифта, при этом усилие их пружины направлено внутрь к валу в качестве средства обеспечения захвата. Поэтому внешние стопорные кольца должны открываться при установке с помощью щипцов для внешних стопорных колец. Сжатие рукояток приводит к тому, что кончики плоскогубцев раскрываются, расширяя стопорное кольцо, чтобы прорезать вал.

Щипцы для внутренних стопорных колец

Конструкция внутреннего стопорного кольца позволяет устанавливать его внутри полого цилиндрического корпуса. Пружинное действие толкает наружу по бокам. Плоскогубцы для внутренних стопорных колец работают противоположно плоскогубцам для наружных стопорных колец. Кончики плоскогубцев для внутренних стопорных колец смыкаются, когда пользователь сжимает рукоятку. Когда стопорное кольцо находится на месте, освобождение ручки гарантирует, что кольцо вернется к своему максимальному диаметру.

Длинногубцы для стопорных колец

Плоскогубцы для стопорных колец с длинными губками подходят для более длинных валов или отверстий.С их помощью можно вставлять и снимать стопорные кольца в труднодоступных местах. Эти плоскогубцы имеют более длинные наконечники, что делает работу с ними более удобной. Внутренние плоскогубцы с длинным носом более распространены, чем внешние. Это связано с тем, что внутренние стопорные кольца труднее вставить внутрь более глубоких отверстий, чем вокруг них.

Усиленные плоскогубцы для стопорных колец

Конструкция сверхмощных щипцов для стопорных колец позволяет устанавливать, снимать стопорные кольца гораздо большего размера или манипулировать ими.Промышленные плоскогубцы обычно используются для сборки и ремонта крупного оборудования. Лезвия обычно изготавливаются из закаленных материалов, таких как термообработанная сталь, и могут иметь оцинкованные наконечники для повышения твердости. Кроме того, пассатижи для тяжелых условий эксплуатации, скорее всего, будут включать в себя дополнительные механизмы безопасности и преимущества. Например, храповые запорные механизмы обеспечивают лучший контроль и более надежный захват стопорных колец большего размера.

Клещи для стопорных колец, размер

Обратите внимание, что диаметр стопорных колец относится к ширине вала, штифта или отверстия, предназначенного для охвата или прорези.Внутренние стопорные кольца измеряются по их внешнему диаметру, а внешние кольца измеряются по их внутреннему диаметру. Широкий диапазон размеров стопорных колец, используемых в повседневном использовании, означает, что вы, как правило, найдете аналогичный набор плоскогубцев на рынке. Перед покупкой важно знать, с какими калибрами стопорных колец вы будете работать, поскольку каждая пара предназначена для использования со стопорными кольцами определенного размера. В качестве альтернативы полный диапазон может быть лучшим вариантом для большей гибкости в будущем.

Большие плоскогубцы для стопорных колец

Вообще говоря, термин большие плоскогубцы для стопорных колец относится к инструментам, предназначенным для стопорных колец диаметром до 500 мм или 20 дюймов.Однако вы также можете найти более специализированные модели, которые могут работать со стопорными кольцами гораздо большего размера. Некоторые инструменты подходят для стопорных колец диаметром до 1000 мм (40 дюймов) и более. Эти большие клещи для стопорных колец обычно имеют прямые наконечники, но могут также иметь изогнутые наконечники для использования в определенных работах и ​​точках доступа.

Малые плоскогубцы для стопорных колец

Иногда требуются крошечные клещи для стопорных колец, иногда называемые миниатюрными плоскогубцами для стопорных колец. Они обычно используются для стопорных колец диаметром от 0.5 мм или 0,02 дюйма. Некоторые производители при необходимости предлагают еще более детализированные инструменты. Они, как правило, менее доступны, но их также можно найти с прямыми или изогнутыми наконечниками.

Как пользоваться плоскогубцами для стопорных колец

Чтобы выбрать лучшие плоскогубцы для работы, вы должны сначала определить размер стопорного кольца, с которым вы работаете. Затем вы должны определить, есть ли у вас внутреннее или внешнее стопорное кольцо.

Установка и снятие внутреннего стопорного кольца

  1. Вставьте щипцы для стопорных колец в отверстия выступов стопорных колец.
  2. Диаметр стопорного кольца будет уменьшаться за счет сближения кончиков плоскогубцев при сжатии рукояток.
  3. Убедитесь, что вы прикладываете к стопорному кольцу достаточное усилие, чтобы вставить/удалить его в нужное положение (дополнительное усилие может повредить или сломать его).
  4. При установке поместите стопорное кольцо в канавку, где оно будет сидеть на валу или отверстии, удерживая плоскогубцы неподвижно.
  5. Освобождайте плоскогубцы только после того, как стопорное кольцо прочно установлено или снято.

Установка и снятие внешних стопорных колец

  1. Вставьте наконечники плоскогубцев для стопорных колец в отверстия выступов стопорных колец.
  2. Диаметр стопорного кольца будет увеличиваться по мере того, как рукоятки раздвигаются, что приводит к раздвиганию кончиков и увеличению диаметра.
  3. Не прилагайте чрезмерных усилий при установке стопорного кольца, иначе вы сломаете или повредите его.
  4. Крепко и ровно держите плоскогубцы, вставляя стопорное кольцо в канавку, чтобы оно защелкнулось, когда оно правильно расположено.При снятии сделайте стопорное кольцо достаточно большим, чтобы снять его с вала.
  5. Когда вы полностью установите/удалите стопорное кольцо, отпустите плоскогубцы.

Ежемесячный информационный бюллетень Tameson

  • Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
  • Почему Ежемесячный информационный бюллетень Tameson: Он прямолинейный, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
  • Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
Подписаться на рассылку

Инструменты Anglo American | Плоскогубцы Knipex

АРТИКУЛ № ДЛИНА СОВЕТ ЧЕЛЮСТЬ РАЗМЕР ОТВЕРСТИЯ ДИАМЕТР

Фунт

КН4411ДЖ0 5.1/2″ Внутренний Прямой 5/16″ – 1/2″ 0,035″ .18
КН4411ДЖ1 5,1/2 дюйма Внутренний Прямой 1/2″ – 1″ .049″ .19
КН4411ДЖ2 7 дюймов Внутренний Прямой 3/4″ – 2.3/8″ .070″ .29
КН4411ДЖ3 9 дюймов Внутренний Прямой 1,9/16″ – 4″ .090″ .42
КН4411ДЖ4 12,1/2 дюйма Внутренний Прямой 3,3/8″ – 5.1/2″ .126″ 1,01
КН4421ДЖ01 5 дюймов Внутренний 90 градусов 5/16″ – 1/2″ 0,035″ .18
КН4421ДЖ11 5 дюймов Внутренний 90 градусов 1/2″ – 1″ .049″ .19
КН4421ДЖ21 6,3/4″ Внутренний 90 градусов 3/4″ – 2,3/8″ .070″ .30
КН4421ДЖ31 8,1/2 дюйма Внутренний 90 градусов 1,9/16″ – 4″ .090″ .44
КН4421ДЖ41 12 дюймов Внутренний 90 градусов 3,3/8″ – 5,1/2″ .126″ 1,01
КН4431ДЖ02 5,1/2 дюйма Внешний 45 градусов 5/16″ – 1/2″ .035″ .19
КН4431ДЖ12 5,1/2 дюйма Внешний 45 градусов 1/2″ – 1″ .049″ .20
КН4431ДЖ22 7 дюймов Внешний 45 градусов 3/4″ – 2,3/8″ .070″ .31
КН4431ДЖ32 9 дюймов Внешний 45 градусов 1,9/16″ – 4″ .090″ .44
КН4431ДЖ42 12,1/2 дюйма Внешний 45 градусов 3,3/8″ – 5,1/2″ .126″ 1.01
КН4611А0 5,1/2 дюйма Внешний Прямой 1/8″ – 3/4″ 0,035″ .19
КН4611А1 5,1/2 дюйма Внешний Прямой 3/8″ – 1″ .049″ .20
КН4611А2 7 дюймов Внешний Прямой 3/4″ – 2.3/8″ .070″ .31
КН4611А3 8,1/2 дюйма Внешний Прямой 1,9/16″ – 4″ .090″ .48
КН4611А4 12,3/4″ Внешний Прямой 3,3/8″ – 5.1/2″ .126″ 1,13
КН4621А01 5 дюймов Внешний 90 градусов 1/8″ – 3/4″ 0,035″ .20
КН4621А11 5 дюймов Внешний 90 градусов 3/8″ – 1″ .049″ .20
КН4621А21 6,3/4″ Внешний 90 градусов 3/4″ – 2,3/8″ .070″ .31
КН4621А31 8 дюймов Внешний 90 градусов 1,9/16″ – 4″ .090″ .44
КН4621А41 12 дюймов Внешний 90 градусов 3,3/8″ – 5,1/2″ .126″ 1,06
КН4631А02 5,1/4″ Внешний 45 градусов 1/8″ – 3/4″ 0,035″ .17
КН4631А12 5.1/4″ Внешний 45 градусов 3/8″ – 1″ .049″ .18
КН4631А22 7,1/2 дюйма Внешний 45 градусов 3/4″ – 2,3/8″ .070″ .30
КН4631А32 8,1/2 дюйма Внешний 45 градусов 1.9/16″ – 4″ .090″ .48
КН4631А42 12,1/2 дюйма Внешний 45 градусов 3,3/8″ – 5,1/2″ .126″ 1.10
KN9K001951US Набор из 4 предметов: 4411J1, 4411J2, 4611A1, 4611A2 1.19
KN9K001952US Набор из 4 предметов: 4411J1, 4421J11, 4611A1, 4621A11 1,20
KN9K001953US Набор из 4 предметов: 4411J10, 4411J2, 4611A0, 4421A21 1,22
KN9K001954US Набор из 4 предметов: 4411J01, 4421J11, 4621A01, 4621A21 1.24

Щипцы для стопорных колец, прямые | IRIMO

Щипцы для стопорных колец, прямые | ИРИМО

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Укажите, в какой стране или регионе вы находитесь, чтобы просмотреть конкретный контент: /

Закрывать Дополнительная информация

информация о продукте

  • Клещи для внешних стопорных колец
  • Форма: прямые губки, кованые наконечники
  • С возвратной пружиной
  • Ручки: Ручки с покрытием из ПВХ
  • Отделка: Черная отделка, антикоррозийная обработка
  • Материал: Высококачественная легированная сталь
  • .
  • Твердость: 45-50 HRC
  • Стандарт: DIN 5254

Технические подробности

Скачать PDF .

Добавить комментарий

Ваш адрес email не будет опубликован.
