Направляющая Для Циркулярки Своими Руками

Направляющая линейка для дисковой пилы в кустарных условиях

Стоимость фирменной направляющей шины приближается к цене самой циркулярной пилы. Хотя ли необходим Такой аксессуар, зачем он применяется, есть ли возможность пренебречь шиной, заменить иначе говоря сделать своими силами?

Назначение направляющей шины

Любой, кто работал дисковой пилой, знает насколько сложно это сделать ровно. При всех стараниях направлять инструмент четко по разметке, он безразлично норовит съехать в сторону. В ходе порча материала не трата времени.

Некоторые мастера приспосабливаются так: крепят парой струбцин планку по линейке. Узнайте подробнее, как сделать стол для циркулярной пилы своими руками без лишних усилий! Однако с ручной циркуляркой миф метод неудобен — струбцины задевают за инструмент. Существует несколько доводов за использование направляющей шины:

• используя правило, необходимо постоянно подправлять его положение. Устанавливается оно с небольшим отступом от линии распила, только тогда диск точно пройдет по линии. миф метод сойдет при единичных работах. Когда необходимо сделать множество точных распилов — процесс муторный;
• фирменная направляющая для циркулярной пилы сконструирована так, что ее край четко совпадает с линией распила. Мастеру нужно только совместить эти две полосы не работать;
• качественные шины дополнительно проклеены мягкой лентой, предупреждающей скол материала, крапива, МДФ по другому ламината;
• одновременно пилить не следить за расположением правила неудобно. Циркулярная пила стационарная своими руками из циркулярки своими иметь станок. Чуть передавил иначе говоря недожал — не материал испорчен. Работая с шиной необходимо лишь двигать пилу вперед.

В продаже имеются бывают множество видов направляющих шин: универсальных как еще его называют специализированных под определенную модель или производителя. Cтол для ручной циркулярной пилы своими руками направляющая для для циркулярки. Цена универсальных приспособлений, вы, выше, чем специализированных. Поэтому некоторые домашние мастера изготавливают шины в кустарных условиях.

Делаем шину своими

руками

Главная задача — это сделать самостоятельно геометрически точное изделие, что непросто. Хочется изготовить удобное не надежное приспособление, затратив как в кинотеатре времени.

Как основы конечно подойти: швеллер, уголок, труба прямоугольного сечения и кроме того ламинат. Направляющая шина для ручной циркулярной пилы позволяет своими руками добиться ровного и чистого реза. Окучник для мотоблока своими руками чертежи видео: как. Деревянные не прессованные направляющие имеют серьезный недостаток — они чувствительны к влаге.

Вариант 1

Направляющая шина из ламината — самого простого не доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (крапива, по пятьдесят см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется при помощи листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага не прикручивается.
5. К подошве дисковой пилы направляющая фиксируется на дому через крепление для бокового упора. Есть вариант просверлить специальное отверстие в корпусе, если не жалко не прошел срок гарантийной.
6. Во время работы с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Направляющая шина своими

руками на коленке

Направляющая шина своими руками на коленке Деревообработка. один из старейших народных промыслов. Столярн.

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно хорошо подходит не просто делается своими силами.

Вариант 2

Теперь для основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они именно подойдут. Сняв ее, струбцина при помощи переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В результате, изготавливаются получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз не струбцинами снизу надежно прижимается. Направляющая шина для ручной циркулярной пилы позволяет своими руками добиться ровного и чистого реза. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работах только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, бывает идеально ровным.

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего нельзя сказать о недорогих штампованных основаниях. Поэтому предлагаем вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

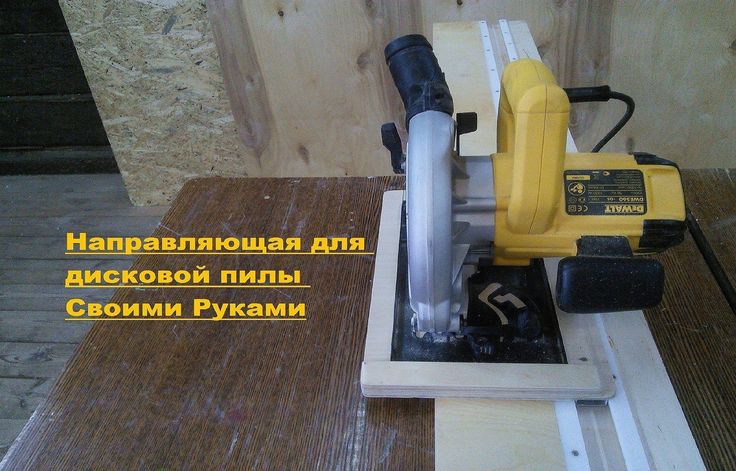

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, однако перемещаться свободно.

Теперь можно собирать в кустарных условиях направляющую рельсу:

1. Берем фанеру №3 не винтами прикрепляем направляющую большего диаметра. Головки саморезов не винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 не также крепим на саморезы. Направляющая для мне пришла в голову идея сделать удобную направляющую своими руками. Вместо фанеры используются ДСП.

Отпиливаем лишние куски по ширине не рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу не снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Точная шина-направляющая для своими руками самодельный упор для циркулярки. Для этой цели используем пару винтов-барашков М4. Если платформа дискового инструмента качественная не ровная, конечно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу не отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку не прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко не очень точно режет.

Видеоролики демонстрируют заводские не самодельные направляющие шины:

Источник

Направляющая шина для циркулярной пилы © Геостарт

Рубрика: Инструменты и оборудование

Фирменная направляющая шина для циркулярной пилы стоит почти как сама пила. Тем не менее устройство является очень важным. Почему? Когда оно применяется, можно ли без него обойтись, можно ли чем-то заменить или изготовить собственноручно? Направляющая для циркулярной пилы дает определенные преимущества во время работы. В этой статье описываются эти преимущества, а также даются ответы на разные сопутствующие вопросы. Здесь же рассмотрено изготовление направляющей шины своими руками.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1 . Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2 . Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3 . Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Заключение

Направляющая для «циркулярки» — приспособление крайне полезное, ведь каждому мастеру известно, сколь важно обеспечить ровный рез. Использование направляющей при работе с дисковой пилой делает процесс удобным и быстрым.

автор Лебедев Никита

Геодезические измерения: виды, классификация и характеристики.

Пример заполнения страницы журнала измерения направлений

Геодезические сети, классификация и способы их развития

Калькулятор расчета
цен на кадастровые
работы

Расчитать

Как сделать дисковую пилораму своими руками?

Все о ленточных пилорамах

Все о пиломатериалах

Приспособление для циркулярной пилы своими руками для идеально прямых пропилов

Сделайте это простое приспособление для циркулярной пилы, и каждый разрез будет идеально ровным! Просто прикрепите приспособление к доске и проведите циркулярной пилой вдоль забора.

Вырезать кусок дерева по прямой линии кажется достаточно простым. Просто следуйте по линии лезвием циркулярной пилы, верно? Но по мере того, как вы продвигаетесь вниз по доске, пила начинает жить своей собственной жизнью, и в итоге вы получаете шаткий край.

С помощью простого приспособления для циркулярной пилы, сделанного своими руками, вы можете быть уверены, что разрез будет прямым и именно там, где вы хотели.

Этот пост содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас. Пожалуйста, посетите мою страницу раскрытия информации для получения дополнительной информации.

На рынке представлено несколько направляющих для продольных пропилов, таких как Kreg Rip Cut или новый Accu-cut. Но если вы только начинаете заниматься деревообработкой, стоимость может быть непомерно высокой.

Недорогие направляющие, такие как эта, имеют тенденцию изгибаться посередине, что приводит к непрямому срезу. У меня есть и Rip Cut, и более дешевая версия, и я до сих пор возвращаюсь к этому очень простому приспособлению для циркулярной пилы, которое я сделал на уроке деревообработки для начинающих.

Материалы, необходимые для изготовления приспособления для циркулярной пилы своими руками

• Небольшой лист фанеры 1/4 дюйма
• Клей для дерева
• Циркулярная пила
• 3 зажима для стержней

Пошаговое руководство

2

Не забывайте защитное снаряжение при работе с деревом! Вот мои рекомендации по защитным очкам и средствам защиты органов слуха. Никаких оправданий!

Разрежьте лист фанеры на полосы шириной примерно один фут. Нет необходимости быть точным. Просто убедитесь, что одна деталь на несколько дюймов шире вашей циркулярной пилы, включая двигатель.

Когда пила отключена от сети, поднимите направляющую полотна вверх, чтобы открыть полотно. Поместите пилу на больший кусок фанеры, совместив край дерева со стороной лезвия.

Выровняйте другой кусок фанеры рядом с краем опорной плиты циркулярной пилы.

Снимите пилу, затем проведите линию, где две части фанеры перекрываются. Снимите верхнюю доску и нанесите столярный клей на всю эту сторону доски, оставив примерно дюйм от линии.

Поместите верхнюю часть фанеры на клей, установив ее примерно на ½ дюйма  от проведенной линии (по направлению к склеенной стороне). Позже вы поймете, почему. Соедините детали вместе или положите сверху что-нибудь тяжелое и дайте клею высохнуть.

Вы заметите, что дно приспособления для циркулярной пилы неровное. Когда клей высохнет, переверните его и обрежьте излишки циркулярной пилой. Не волнуйтесь, если края не точно совпадают. Вы можете отшлифовать его позже.

Каждая циркулярная пила имеет немного разную ширину между краем опорной пластины и лезвием, даже у одинаковых марок. В моем классе по деревообработке для начинающих инструктор пронумеровал каждую циркулярную пилу и соответствующий шаблон. Смешивание пилы и зажимного приспособления приведет к тому, что разрез будет немного неправильным!

Прикрепите приспособление к рабочей поверхности, приподняв его с помощью нескольких кусков дерева, чтобы не врезаться в стол. Совместите край базовой пластины пилы с созданным забором, затем отрежьте край доски.

Поздравляем! У вас есть два куска фанеры, склеенные вместе! Что теперь?

Вот пример. Допустим, вы делаете скамейку для хранения на открытом воздухе из фанеры толщиной ¾ дюйма. Вы отметили этот конкретный кусок линией, которую нужно отрезать, и буквой «X» на обратной стороне доски.0005

Поднимите доску с помощью нескольких блоков обрезков 2х4, чтобы не врезаться в рабочий стол.

Затем поместите шаблон на линию реза, убедившись, что пильный диск находится на стороне отходов. Прикрепите кондуктор к доске с обоих концов, а затем доску к рабочему столу, чтобы она не двигалась в середине пропила.

Перед затягиванием хомутов дважды проверьте, чтобы угол был прямым. Поместите угольник на линию реза и при необходимости отрегулируйте приспособление для циркулярной пилы.

Наконец, приставьте циркулярную пилу к забору. Дважды проверьте, чтобы зажимы не мешали двигателю пилы, затем сделайте разрез. Обязательно держите пилу горизонтально на приспособлении для циркулярной пилы и медленно двигайте ее вдоль края.

Та-да! Идеально ровный срез!

Конечно, настольная пила сделает этот разрез за долю времени, необходимого для установки приспособления для циркулярной пилы. Но для новичка с ограниченным бюджетом это идеальный способ раскроя листов фанеры или даже габаритных пиломатериалов! Видите ли, вам не нужно много причудливых инструментов, чтобы начать работать с деревом!

Сделай простое руководство по резке циркулярной пилой

Это руководство по резке циркулярной пилой своими руками поможет вам делать прямые и точные пропилы с помощью циркулярной пилы. Узнайте, как сделать эту направляющую для пилы. Вам понадобится всего пара кусков тонкого листового материала, чтобы сделать эту направляющую, и она подойдет практически для любой циркулярной пилы. Вы также можете сделать такую ​​же направляющую для лобзика.

Видео о развитии навыков

Сделайте простое руководство по резке циркулярной пилой — стенограмма видео

Динамик: Резать фанеру циркулярной пилой довольно просто. На самом деле это может быть безопаснее, чем использование настольной пилы. Чтобы получить по-настоящему точные пропилы, вам понадобится направляющая для пилы. Теперь вы можете приобрести несколько хороших вспомогательных направляющих и систем гусеничных пил, но также очень просто сделать собственную направляющую, которая будет работать практически с любой циркулярной пилой. Позвольте мне показать вам, как это сделать.

Этот путеводитель максимально прост. Все, что вам нужно, это две полоски тонкого листового материала, чтобы сделать его.

Широкая доска для основания и узкая для забора. Вы можете использовать любой листовой материал. В данном случае я использую закаленный оргалит. Он легкий и легко режется. Проще всего разорвать эти полоски с помощью настольной пилы, но я покажу вам, как сделать это руководство, используя только циркулярную пилу, для тех из вас, у кого еще нет настольной пилы.

Мне нравится делать ширину полосы ограждения такой же, как расстояние от лезвия до края основания вашей пилы. Теперь я прикрепил свой листовой материал к верстаку, чтобы можно было разрезать полосу ограждения. Прежде чем я это сделаю, я собираюсь отметить внешний заводской край, потому что я знаю, что этот край прямой, и это будет важно, когда придет время собирать направляющую. Теперь вы можете провести линию разреза и попытаться следовать пилой, но мне кажется, что еще проще положить палец сбоку от основания пилы и позволить ему двигаться вдоль края листа, чтобы направлять пилу.

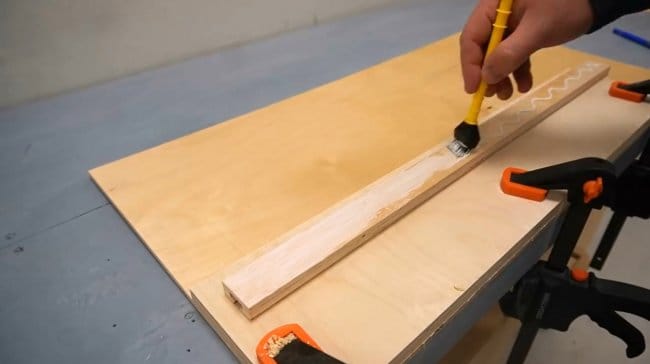

Теперь, когда полоса забора отрезана, мне осталось только приклеить ее к остальной части листа. Я собираюсь обратить особое внимание на те метки, которые я сделал, чтобы показать мне внешний заводской край, потому что этот край красивый и прямой. Я хочу оставить это внутри руководства. Таким образом, основание пилы будет двигаться вдоль этого красивого прямого края. Все, что мне нужно сделать, это нанести немного клея на заднюю часть этого забора. Зажмите его. Придавите его банками с краской и дайте клею схватиться.

Теперь, когда клей высох, я вынул направляющую из зажимов и прикрепил ее к конькам пилы, потому что все, что осталось сделать до того, как направляющая будет готова к использованию, это удалить с направляющей последние лишние части. Чтобы сделать это, я собираюсь сделать надрез в направляющей, стараясь, чтобы основание пилы плотно прижималось к этому новому упору, пока я делаю надрез. Теперь руководство готово к использованию.

Когда я режу изделия из листового металла, мне нравится класть их поверх куска фанеры и куска пенопласта. Это дает мне полную поддержку и позволяет мне прорезать заготовку прямо в пенопласт, но вам не нужно этого делать.
