Шина круглая медная: Электротехническая медная шина ШМТ, ШММ цена
alexxlab | 31.07.2018 | 0 | Разное
Раздел | Товар | Цена оптовая (на объем от 500 до 3500 кг) с НДС, руб/кг | Наличие, кг | Заказ, кг | ||
---|---|---|---|---|---|---|
Медь | Шина медная CU-ETP мяг 10х50х4000R5,0 VBS(Cербия) | 755,00 | 529 | |||
Медь | Шина медная CU-ETP тв 8х60х4000R4,0 VBS(Cербия) | 755,00 | 465 | |||
Медь | Шина медная М0бтв 10х 20х4000 | 755,00 | 339 | |||
Медь | Шина медная М0бтв 10х 40х4500 | 755,00 | 703 | |||
Медь | Шина медная М1мяг 3х 30х4000 | 755,00 | 397 | |||
Медь | Шина медная М1мяг 3х 40х4000 | 755,00 | 339 | |||
Медь | Шина медная М1мяг 3х 50х4000 | 755,00 | 207 | |||
Медь | Шина медная М1мяг 4х 20х4000 | 755,00 | 260 | |||
Медь | Шина медная М1мяг 4х 30х4000 | 755,00 | 107 | |||
Медь | Шина медная М1мяг 4х 40х4000 | 755,00 | 121 | |||
Медь | Шина медная М1мяг 4х 50х4000 | 755,00 | 178 | |||
Медь | Шина медная М1мяг 4х 60х4000 | 755,00 | 119 | |||
Медь | Шина медная М1мяг 5х 30х4000 | | 334 | |||
Медь | Шина медная М1мяг 5х 40х4000 | 755,00 | 319 | |||
Медь | Шина медная М1мяг 5х 50х4000 | 755,00 | 298 | |||
Медь | Шина медная М1мяг 5х 60х4000 | 755,00 | 378 | |||
Медь | Шина медная М1мяг 6х 30х4000 | 755,00 | 310 | |||
Медь | Шина медная М1мяг 6х 40х4000 | 755,00 | 198 | |||
Медь | Шина медная М1мяг 6х 50х4000 | 755,00 | 93 | |||
Медь | Шина медная М1мяг 6х 60х4000 | 755,00 | 228 | |||
Медь | Шина медная М1мяг 6х 80х4000 | 755,00 | 297 | |||
Медь | Шина медная М1мяг 8х 30х4000 | 755,00 | 246 | |||
Медь | Шина медная М1мяг 8х 50х4000 | 755,00 | 199 | |||
Медь | Шина медная М1мяг 8х 60х4000 | 755,00 | 210 | |||
Медь | Шина медная М1мяг 8х 80х4000 | 755,00 | 391 | |||
Медь | Шина медная М1мяг 8х100х4000 | 755,00 | 171 | |||
Медь | Шина медная М1мяг 10х 40х4000 | 755,00 | 14 | |||
Медь | Шина медная М1мяг 10х 50х4000 | 755,00 | 14 | |||
Медь | Шина медная М1мяг 10х 60х4000 | 755,00 | 212 | |||
Медь | Шина медная М1мяг 10х 80х4000 | 755,00 | 202 | |||
Медь | Шина медная М1мяг 10х100х4000 | 755,00 | 320 | |||
Медь | Шина медная М1мяг 10х120х4000 | 755,00 | 513 | |||
Медь | Шина медная М1мяг 12х120х4000 | 755,00 | 49 | |||
Медь | Шина медная М1тв 3х 20х4000 | 755,00 | 235 | |||
Медь | Шина медная М1тв 3х 25х4000 | 755,00 | 168 | |||
Медь | Шина медная М1тв 3х 30х4000 | 755,00 | 253 | |||
Медь | Шина медная М1тв 3х 40х4000 | 755,00 | 289 | |||
Медь | Шина медная М1тв 3х 50х4000 | 755,00 | 49 | |||
Медь | Шина медная М1тв 4х 30х4000 | 755,00 | 361 | |||
Медь | Шина медная М1тв 4х 40х4000 | 755,00 | 472 | |||
Медь | Шина медная М1тв 4х 50х4000 | 755,00 | 381 | |||
Медь | Шина медная М1тв 4х 60х4000 | 755,00 | 206 | |||
Медь | Шина медная М1тв 5х 20х4000 | 755,00 | 111 | |||
Медь | Шина медная М1тв 5х 25х4000 | 755,00 | 206 | |||
Медь | Шина медная М1тв 5х 30х4000 | 755,00 | 128 | |||
Медь | Шина медная М1тв 5х 40х4000 | 755,00 | 239 | |||
Медь | Шина медная М1тв 5х 50х4000 | 755,00 | 285 | |||
Медь | Шина медная М1тв 5х 60х4000 | 755,00 | 236 | |||
Медь | Шина медная М1тв 5х 80х4000 | 755,00 | 202 | |||
Медь | Шина медная М1тв 6х 40х4000 | 755,00 | 191 | |||
Медь | Шина медная М1тв 6х 50х4000 | 755,00 | 332 | |||
Медь | Шина медная М1тв 6х 60х4000 | 755,00 | 142 | |||
Медь | Шина медная М1тв 6х 80х4000 | 755,00 | 343 | |||
Медь | Шина медная М1тв 8х 50х4000 | 755,00 | 311 | |||
Медь | Шина медная М1тв 8х 60х4000 | 755,00 | 170 | |||
Медь | Шина медная М1тв 8х 80х4000 | 755,00 | 309 | |||
Медь | Шина медная М1тв 8х100х4000 | 755,00 | 142 | |||
Медь | Шина медная М1тв 10х 30х4000 | 755,00 | 266 | |||
Медь | Шина медная М1тв 10х 40х3000 | 755,00 | 10 | |||
Медь | Шина медная М1тв 10х 40х4000 | 755,00 | 282 | |||
Медь | Шина медная М1тв 10х 50х4000 | 755,00 | 489 | |||
Медь | Шина медная М1тв 10х 60х4000 | 755,00 | 871 | |||
Медь | Шина медная М1тв 10х 70х4000 | 755,00 | 74 | |||
Медь | Шина медная М1тв 10х 80х4000 | 755,00 | 288 | |||
Медь | Шина медная М1тв 10х100х4000 | 755,00 | 1000 | |||
Медь | Шина медная М1тв 10х120х4000 | 755,00 | 471 |

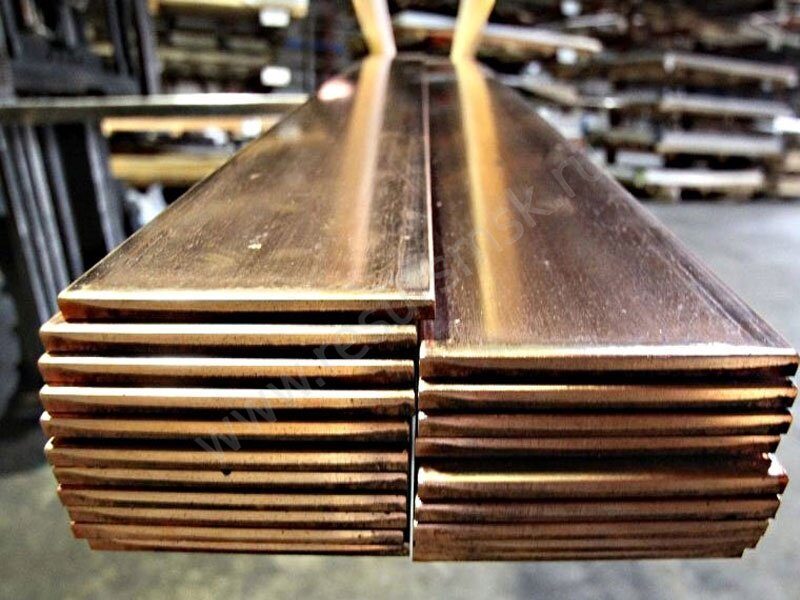

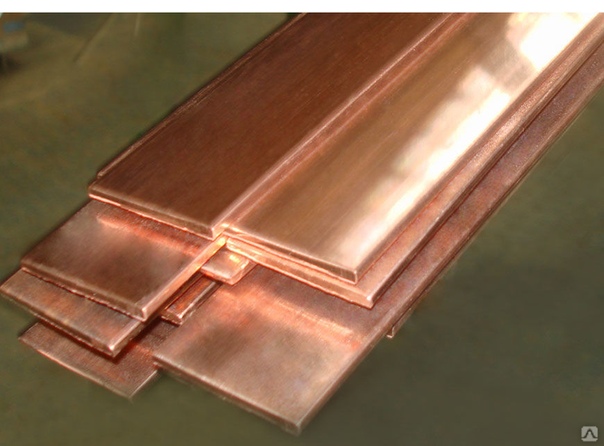

Медная шина
Компания «Империя Стали» реализует медную шину со складов в Санкт-Петербурге.
Чтобы купить медную шину, а также другую продукцию, воспользуйтесь, пожалуйста, поиском по маркам и размерам на нашем сайте или позвоните по телефону в Санкт-Петербурге: (812) 404-55-05.У нас Вы можете купить медные шины различных размеров. Цена на медную шину у нас выгодная. Осуществляется резка алюминиевых шин в размер, доставка по адресу Медная шина представляет собой изделие с прямоугольным поперечным сечением, изготавливается из меди или её сплавов методом горячего прессования в последующей прокаткой на станах холодной прокатки. Производство медных шин осуществляется в соответствии с требованиями ГОСТ 434-78. При изготовлении шин применяют заготовки из марок М1, М2, М3 химический состав которых соответствует ГОСТ 859-79.
В зависимости от сплава меди выделяют шину медную М1, так как она отличается чистотой сплава, а также она может быть как твердой, так и мягкой. Твердая шина отличается высокой прочностью, а мягкая шина удобством применения для создания более сложных форм конструкций. Медная шина производится трёх марок: шины медные твёрдые из бескислородной меди (ШМТВ), шины медные твёрдые (ШМТ), шины медные мягкие (ШММ). Типовые размеры медных шин:
- длина шины – от 1 до 6 м;
- ширина шины – от 16 до 120 мм;
- толщина шины – от 3 до 30 мм.
Выпускают медную шину, как правило, в отрезках для удобства покупателю и дальнейшего ее применения на производстве. В продажу медная шина поставляется в пачках массой не более 200 кг, а медная шина повышенной пластичности – в бухтах массой не более – 135 кг. Каждая пачка упаковывается упаковочным материалом и перевязывается поверх мягкой проволокой.
Многие производители шины медной по желанию заказчика могут ее подготовить к электромонтажным работам.
Благодаря таким качествам как высокая удельная электропроводность, теплопроводность, выраженная коррозионная стойкость и лёгкость в обработке медная шина нашла широкое применение в промышленности. Достаточно востребованы эти изделия в электротехнике при изготовлении шинных сборок, шинопроводов, токопроводных приспособлений и распределительных устройств. Купить шину медную сегодня не составит труда, так как на рынке множество шин различных производителей. Это могут быть производители России, Германии, Финляндии и других стран. Медную шину какого производителя выбрать, решает сам покупатель. Данная продукция пользуется стабильным спросом у фирм изготовителей электрощитов и низковольтного оборудования, которым важны сроки и стабильное качество поставляемой шины. Очень популярны импортные медные шины, поставляемые с заводов Германии, Польши, Сербии и Финляндии и всегда имеющиеся в наличии на складах фирмы «ЛИСТ» в Москве и Санкт-Петербурге. Эти шины характеризуются высокими химическими и механическими свойствами, в частности отличной электрической проводимостью (58,1—58,3 MS/m) и геометрией (размер, серповидность, скручивание). Все импортные медные шины имеют отличное качество поверхности и хорошую упаковку.Стандарты импортных медных шин электротехнических:
- Cu-OF, Cu-OF1, Cu-OFE — бескислородные по DIN-1787, отличающиеся высокой стойкостью к водородному охрупчиванию и отличной пластичностью;
- Cu-ETP, Cu-ETP1, Cu-FRHC, — гибкие по EN-13601 из кислородосодержащих сортов меди, нуждаются в защите от водородного охрупчивания;
- OF-OK — по EN-13601 из раскисленным дразнением, бескислородной или дезоксидированной меди с добавлением серебра, за счет чего повышается температура размягчения.
Помимо шин E-Cu57, весьма интересна бескислородная шина Cu-OF, так же отвечающей, требованиям европейского стандарта DIN-1787. Данная шина характеризуется высочайшими свойствами, обусловленными применением медного сплава, проходящего строгий многоуровневый контроль на заводах-изготовителях. Весомым достоинством медных шин Cu-OF является стойкость к водородной болезни и отличная пластичность.Среди прочих особенностей, медная шина характеризуется еще и тем, что способна выполнять функцию соединения между шинопроводами с одной стороны и трансформаторами с другой. Медная шина обладает рядом характеристик, как и любая другая деталь. Основными из них можно выделить удельное электрическое сопротивление. Таковое составляет 16,7 мОм×мм2/м при 20 градусов Цельсия. Температура плавления медной шины составляет 1083 градуса Цельсия. Медная шина изготавливается из прочной высококачественной меди. Реже ее могут сделать из луженого и посеребренного металла, удельный вес которого составляет примерно 8,9 грамм на квадратный сантиметр. Медная шина позволяет владельцам добиться ряда целей. Она очень удобна и практична, при этом долговечна. Конечно, постоянные скачки напряжения в нашей стране дают о себе знать, и здесь никакая деталь не сможет выстоять и выдержать все перепады и перегрузки. Однако медная шина даже в этих условиях славится своей надежностью. Она отличается большей пропускной способностью, чем у кабеля такого же сечения, и при этом не требует обслуживания. Срок эксплуатации у нее довольно длинный, гораздо превышающий тот же упомянутый кабель. Прямое присоединение к шинам не требует много времени.Все это – преимущества использования медной шины в электроэнергетике. Со времени своего присутствия в данной сфере детали зарекомендовали себя не только надежностью и долговечностью, но при этом еще и доступной ценой. Таким образом, она увеличивает безопасность передачи электроэнергии, экономит ресурсы и время, а также значительно упрощает процесс монтажа. Все эти преимущества и сделали медную шину столь популярными и распространенными в России материалом. Медная шина используется как в промышленности, так и в бытовой сфере (в частности, в бытовом строительстве). Очень часто шина используется для проведения монтажа кровли, изготовленной из меди, фасадов жилых и общественных помещений. Применяется также для производства различных элементов водосбора (к примеру, для карнизов, стоков, некоторых разновидностей труб). Шину используют в радиотехнике.

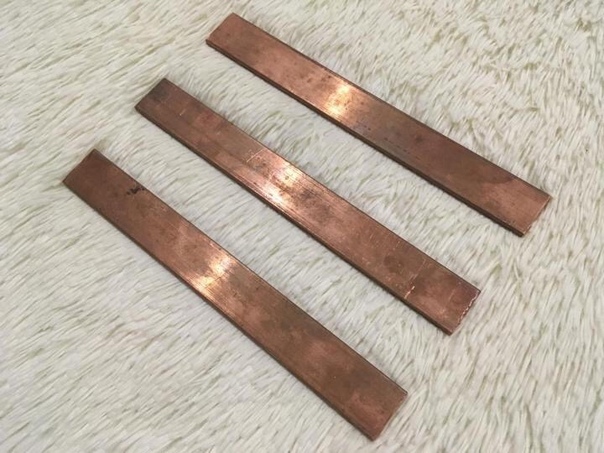

Медная шина (заземление) толщиной 3-10 мм

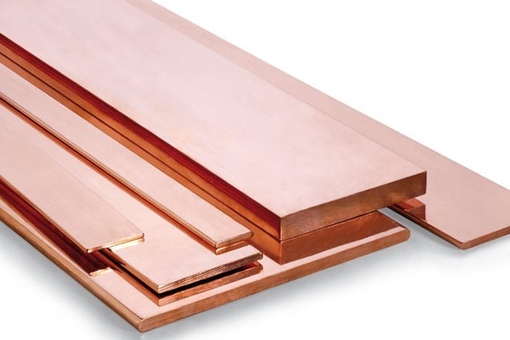

Медная шина электротехническая – это полоса, изготовленная из меди высокой чистоты, либо произведенная из переплетенных проводников, имеющих круглое сечение. Две эти формы наиболее популярны.
Медные шины являются заготовками для всевозможных вспомогательных и крепежных деталей, используемых в системах энергосбережения. Медные шины применяются также во многих отраслях промышленности, радиотехнике и бытовом строительстве.
Медь, как известно, обладает отличной тепло- и электропроводностью. При этом она имеет высокую коррозийную стойкость и привлекает своими технологическими качествами. Прекрасная пластичность, высокий температурный уровень плавления и приемлемый показатель удельного электрического сопротивления дают возможность производить отдельный вид цветного металлопроката – медную шину электротехническую. Именно она часто используется при изготовлении современных элементов электрооборудования и многих электротехнических деталей.
Маркировка медных шин
Например, ШММ 8,00х40,00 или ШМТ 60х8:
- две первые буквы ШМ – шина медная;
- третья буква говорит о твердости сырья: М – мягкая, Т – твердая;
- цифрами обозначается размерность поперечного сечения в миллиметрах.
В случае, когда изделие произведено из меди бескислородной, в обозначение добавляется четвертая буква B.
Характеристики медных шин
Электротехнические медные шины производятся по ГОСТу 434-78 из медных сплавов маркировки М0б, М1 и ТУ 48-0814-105-2000 из М2, химический состав которых регламентируется ГОСТом 859-2001. Марка металлопроката говорит о чистоте сплава, его легирующих элементах и указывает на особенности методов изготовления.
Купить электротехническую медную шину в ООО «ЦветМетСнаб» в Москве можно в бухтах или полосами по 2-6 метров длиной. По форме поперечного сечения медная шина похожа на медную ленту, но большей толщины.
Основные размеры медной шины:
- По ширине: от 15 мм до 120 мм;
- По длине: от 2 м до 6 м;
- По толщине: от 3 мм до 30 мм.
При производстве обязательно происходит скругление углов в поперечном сечении изделия.
Вес медной шины зависит от ее толщины, ширины и длины. Например, вес одного погонного метра электротехнической медной шины 50х5 – 2,23 кг, 40х4 – 1,43 кг, 100х10 – 8,91 кг, 120х10 – 10,69 кг, а вес метра медной шины 15х3 – всего 400 грамм.
Медная шина обладает хорошей пластичностью, высокой стойкостью к процессам коррозии, тепловой и электрической проводимостью.
Твердая медная шина
Твердые медные шины используются менее часто, нежели мягкие. Они производятся из обычного сплава меди и имеют более низкую проводимость в сравнении с мягкими шинами. Медная шина ШМТ применима в областях, требующих обеспечения прочного и недвижимого шинопровода.
Мягкая медная шина (гибкая)
Мягкая медная шина ШММ благодаря своим эксплуатационным параметрам получила широкую популярность в самых разнообразных сферах промышленности: начиная с авиастроения и металлургической отрасли и заканчивая бытовыми и космическими направлениями.
В данных областях применяются мягкие марки меди М1, М1М, М2 и др. Шины из меди маркировок М1 либо М2 изготовляются из сырья, содержащего кислород и требующего специальных условий для обработки сваркой либо пайкой. Данные изделия податливы к деформации в горячем либо холодном состоянии и отличаются высокой износостойкостью по истечению длительного времени использования.
Медная шина М0б из бескислородной меди
Медная шина маркировки М0б из бескислородной меди (ШМТВ) представляет собой продукт металлопроката, изготовленный из сплава меди, который не содержит в своем составе оксидов. На сегодняшний день все передовые производители для изготовления своей продукции используют данную медь, поскольку она имеет ряд преимуществ, в сравнении с медью иных марок. Бескислородная медь хорошо поддается обработке температурами, всевозможной сварке и пайке высокими температурами, при нагреве не происходит испарения, менее хрупка и ломка. Но цена на бескислородные медные шины очень высока.
Достоинства электротехнических медных шин, благодаря которым они стали популярны в качестве вспомогательного сырья для электротехники:
- удобны и просты в монтаже и демонтаже;
- обладают конструкционной универсальностью;
- отличаются гибкостью, позволяющей сохранять изделиям из меди все положительные параметры в состоянии деформации;
- нуждаются в высоких температурных режимах для своего плавления (более 1000 градусов Цельсия), поэтому в определенной степени пожаробезопасны;
- отличаются пластичной прочностью;
- обладают антикоррозийными свойствами;
- долговечны;
- при производстве медной шины применяют сплавы меди категории М1 (99,9% медного состава) с наличием легирующих элементов, зачастую титана, которые увеличивают пластичность готовых изделий;
- на рынке данного товара есть в наличии электротехнические шины из меди, которые абсолютно подготовлены для электромонтажных работ узкого направления, т. е. имеют специальные окончания с отверстиями для креплений универсального характера и заводской изоляцией, предполагающей нужный показатель безопасности тех или иных систем.
Преимущества электротехнических медных шин
В основном шины, кабеля и провода производятся из таких металлов, как медь либо алюминий. Но квалифицированные электрики отдают предпочтение исключительно медным проводникам, поскольку они, в сравнении с алюминиевыми шинами, имеют более высокий уровень механической прочности, обладают хорошей гибкостью, за счет чего облегчается работа по их монтажу. При этом медные шины они легко состыковываются с другими медными проводниками и не подвержены окислению.
Применение медных шин
Шины из меди часто применяются для монтажных магистральных шинопроводов или же троллейных. Готовая продукция дает возможность экономить электричество, отличается легкостью, долговечностью и высокой прочностью в эксплуатации.
Медные шины используются во всевозможных электрических установках. Например, в низковольтном оборудовании – для состыковки с электрическими цепями.
В высоковольтном оборудовании они могут использоваться в областях, требующих малого реактивного и активного цепного сопротивления.
Шины, выполненные из меди бескислородной, используются для производства космического и вакуумного оборудования. Они лежат в основе распределительных устройств, линейных ускорителей, сверхпроводников и электронных приборов. Данные изделия из меди популярны и незаменимы в области микроэлектроники, в атомной энергетике, строительной сфере и ювелирном производстве.
Компания «ЦветМетСнаб» предлагает купить медную шину в ассортименте со склада в Москве и под заказ. По телефону (495) 410-53-42 можно заказать не только медный металлопрокат, но и услуги резки или раскроя, а также обговорить условия доставки товара на Ваш объект.
Узнать стоимостьШина медная электротехническая в Красноярске

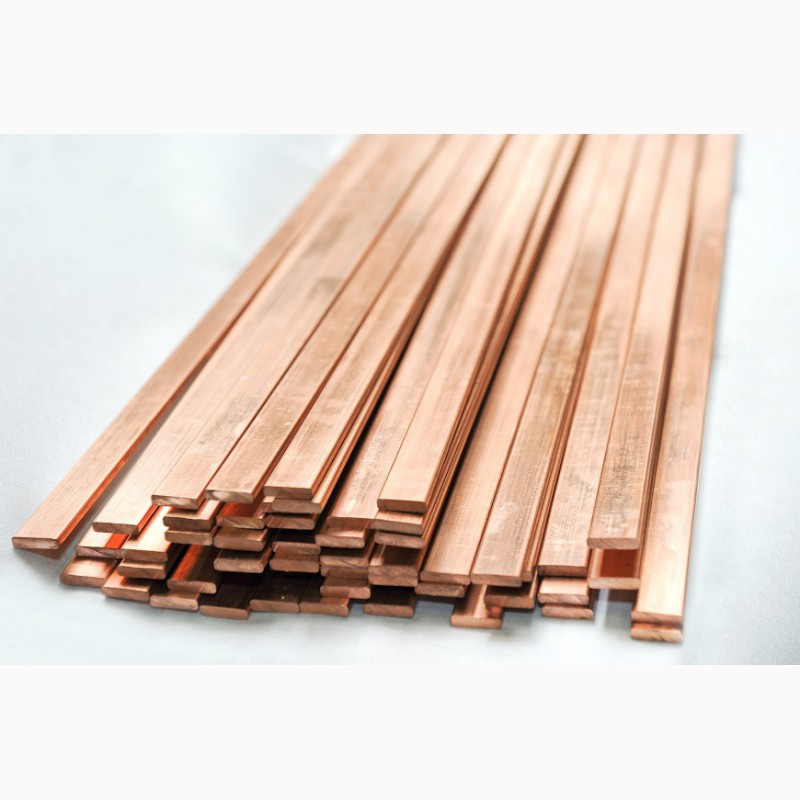

Медные шины – это медные полосы, полученные путем холодной прокатки заготовок, имеющие определенную ширину и толщину сечения. Поскольку медь является лидером по электропроводности, то электротехнические медные шины пользуются высоким спросом – без них невозможна работа любого электрического или энергетического оборудования. Да, они дороже алюминиевых шин, но превосходят их по теплопроводности и коррозийной стойкости. Теплопроводность меди составляет 401 Вт/м × К. Для сравнения: у алюминия этот показатель равен 202–236 Вт/м × К, а у стали 47 Вт/м × К. Медная шина выдерживает рабочие температуры от -55 °С до +280 °С, а ее максимальное рабочее напряжение может достигать 1000 В.
Все это позволяет эксплуатировать медные электротехнические шины в любых условиях, а долговечность и минимум технического обслуживания ставят их вне конкуренции. Шины заземления, изготовленные из меди, можно увидеть в электрощитах не только промышленных, но и жилых зданий.
Особенности изготовления медных шин
Технологический процесс производства медных шин — это холодная прокатка меди горячего прессования. Медная шина представляет собой ленту или тонкий прямоугольный профиль высококачественной меди с минимумом примесей. Такая медь отличается низким сопротивлением, высокой теплопроводностью, коррозионной устойчивостью и прочностью.
Важными требованиями к медным шинам, используемым в электротехнических целях, являются:
Длина полосы шины должна быть от 3 до 6 м, но по согласованию с потребителем допускается изготовление шин длиной от 2 до 6 м.
Маркировка и упаковка
На каждую бухту, катушку, пачку в соответствии с ГОСТ 18690-2012 крепится ярлык со следующей информацией:
- товарный знак завода-изготовителя;
- условное обозначение медных шин: например, ШМТ (шина медная твердая) 5,00×50,00 или ШММ (шина медная мягкая) 60х8;
- номер партии;
- год и месяц изготовления;
- клеймо ТК;
- ГОСТ 18690-2012.
Полосы шин одной марки укладываются в однотипные по размеру и исполнению пачки максимальным весом 200 кг, обернутые упаковочным материалом и перевязанные проволокой под или поверх пачки 3 раза или более. Разрешается намотка любых ШММ, а также ШМТ и ШМТВ с сечением не более 240 мм2, в бухты. При этом они должны быть перемотаны проволокой как минимум в трех местах. По согласованию с заказчиком возможна контейнерная транспортировка медных шин без упаковки.
Перевозка, хранение и гарантийные обязательства
Российские изготовители медных шин выставляют гарантийный срок хранения продукции с момента производства: для ШМТ и ШМТВ – полгода, для ШММ – год. Гарантия действует в случае, если не нарушаются условия транспортирования и хранения, с учетом климатических факторов.
При выборе твердой или мягкой шины с точки зрения ее электротехнических качеств ключевую роль играет марка меди.
Марки меди для изготовления шин
Для шин, изготовленных по ГОСТ 434-78, допускается применение марок меди М1 и выше. Шины из М2 и М3 изготавливают по ТУ.
Наиболее распространенные марки меди в изготовлении шин: М0б, М1, М2.
Типы и формы медных шин
При выборе медных шин следует также обращать внимание, на тип и форму проката – исходя из цели их применения и удобства монтажа. Мягкие медные шины (ШММ) применяются во всех сферах промышленности, от авиастроения до металлургии. Твердые медные шины (ШМТ) имеют меньшую проводимость и используются для создания прочных и неподвижных шинопроводов.

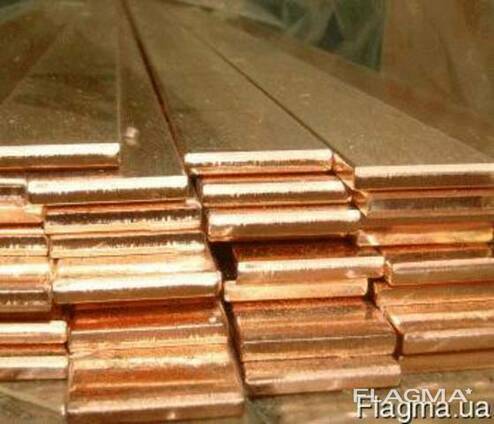

Формы проката шин:

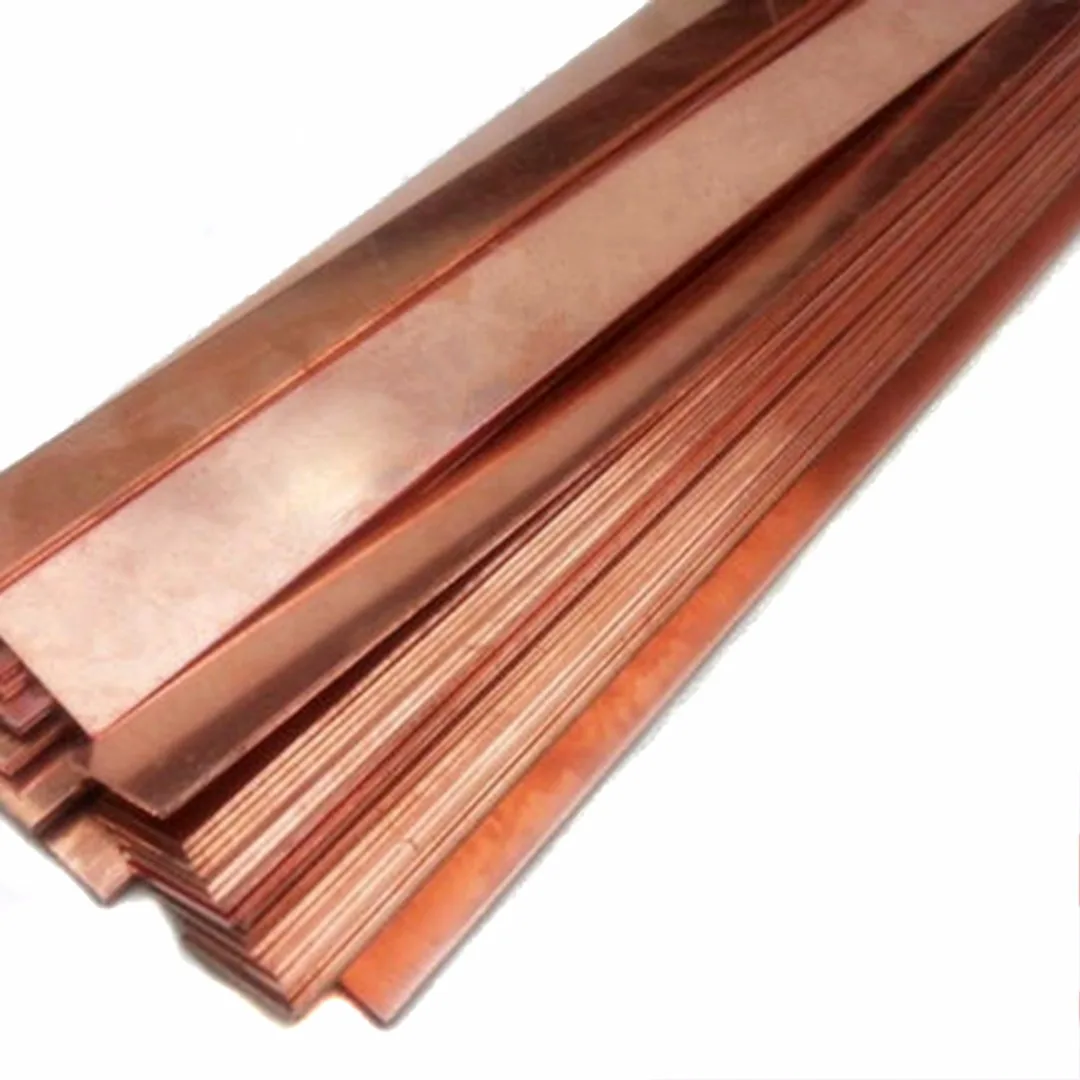

- Полосы. Длина полосы шины должна быть от 3 до 6 м, но по согласованию с потребителем допускается изготовление шин длиной от 2 до 6 м. Их удобно закупать под конкретные нужды.

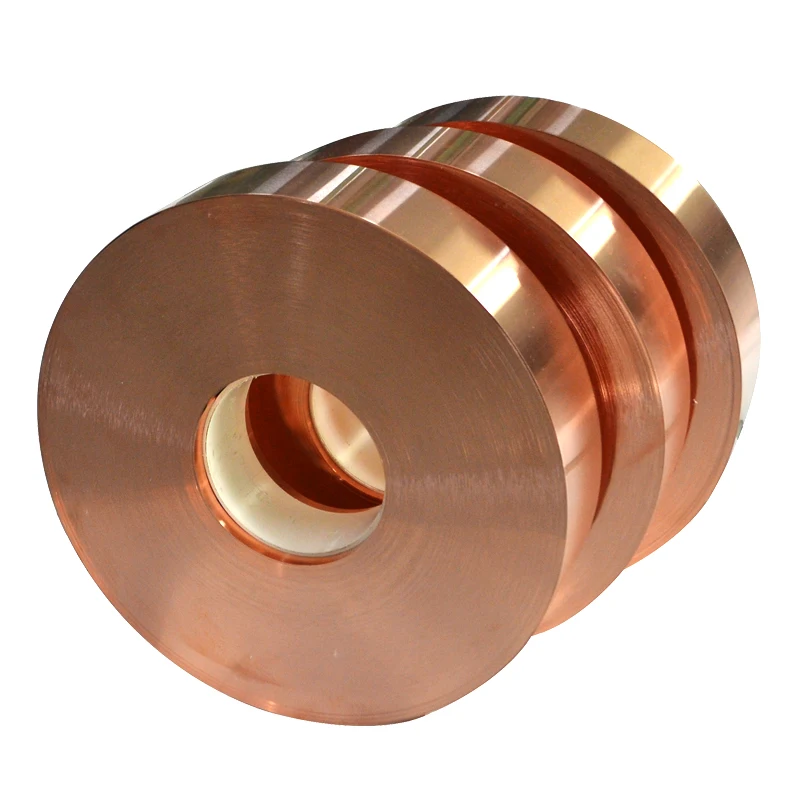

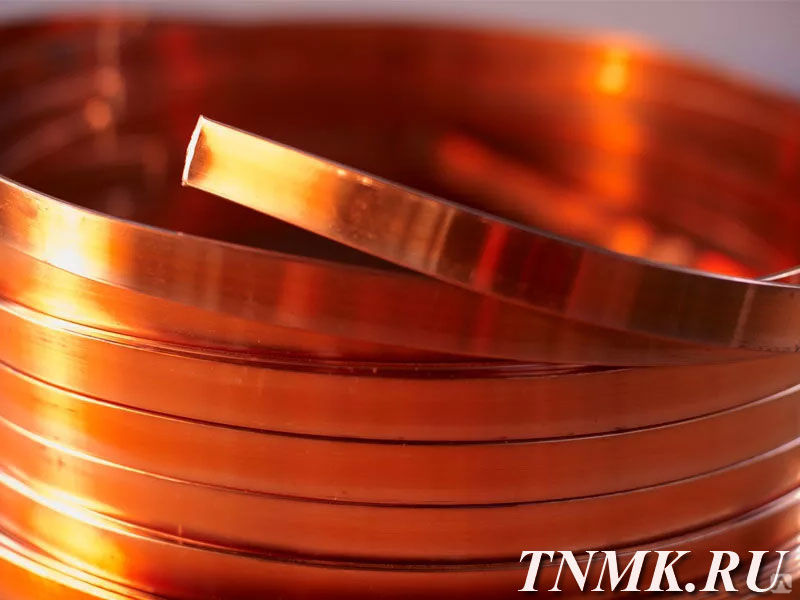

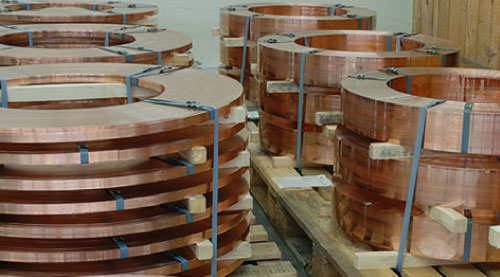

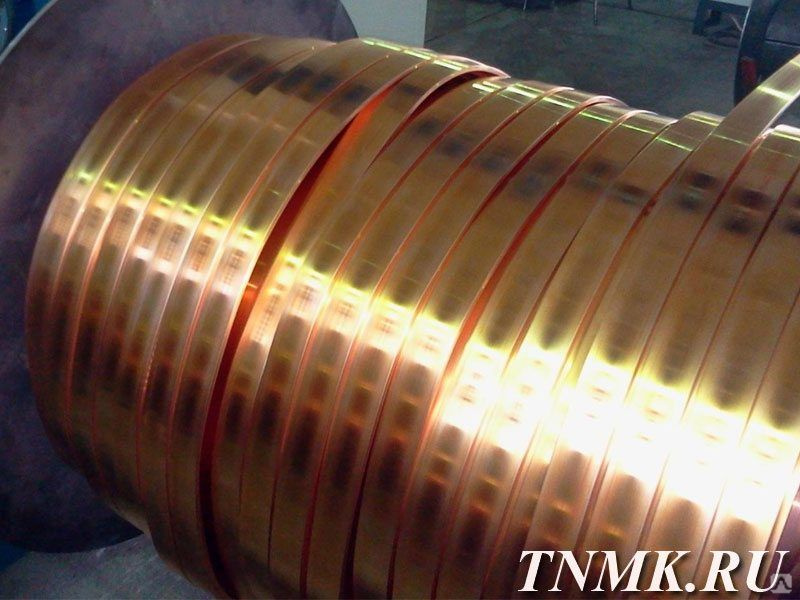

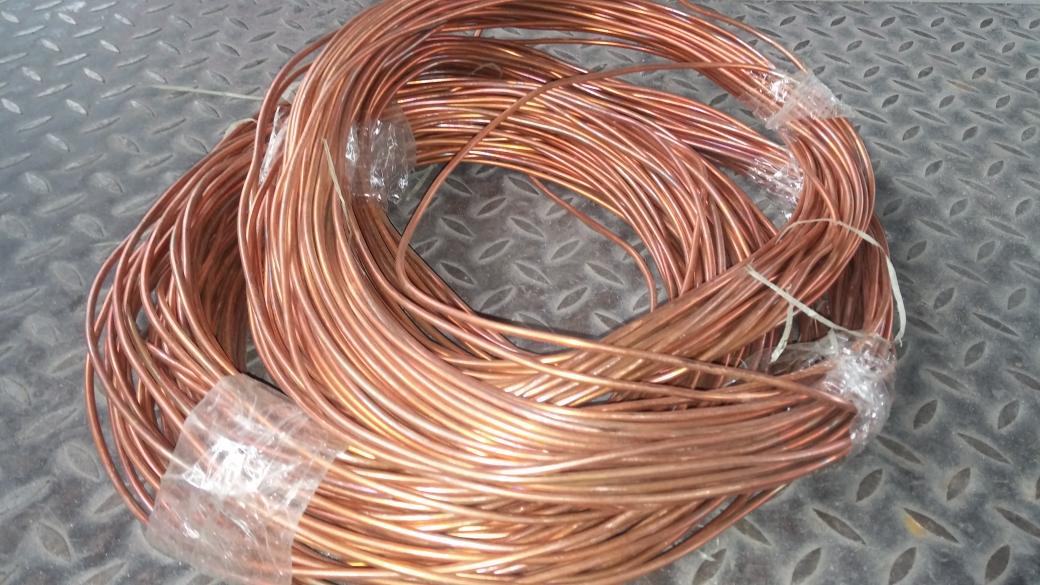

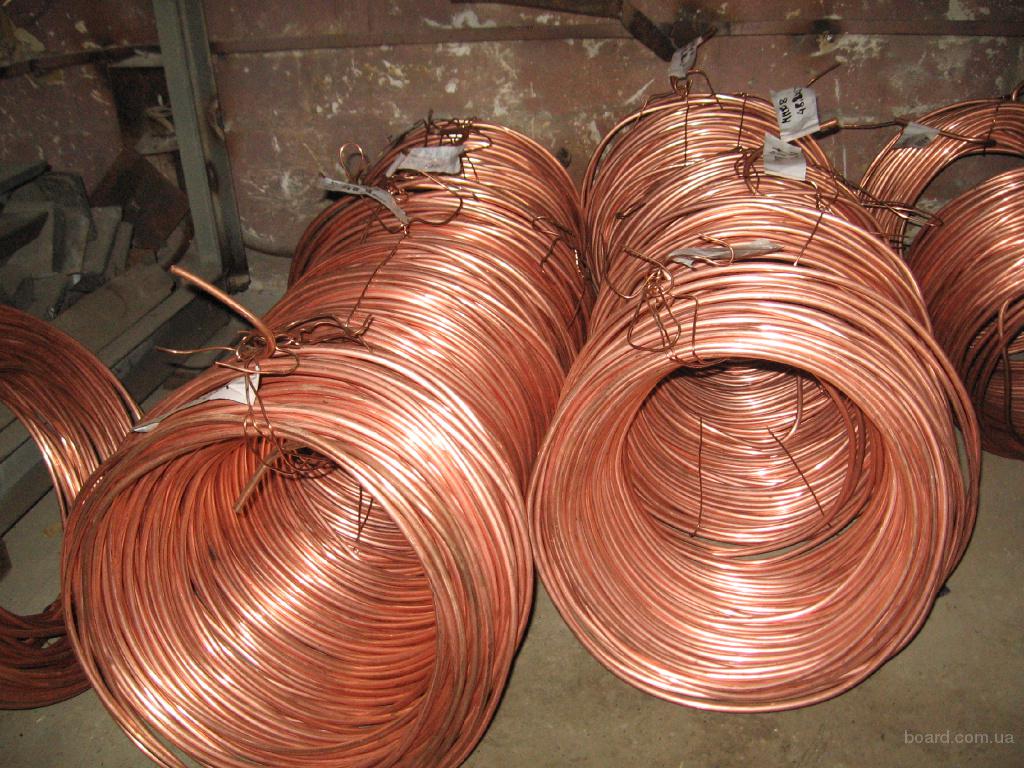

- Бухты. В бухты наматываются шины малой толщины длиной от 10 м. Это удобно, когда заказчику требуются небольшие отрезки шин время от времени.
Формы медных шин:
- Гибкие и жесткие. Жесткие шины используются как замена кабеля, гибкие предназначены для облегченного монтажа распределительных сетей и установок.

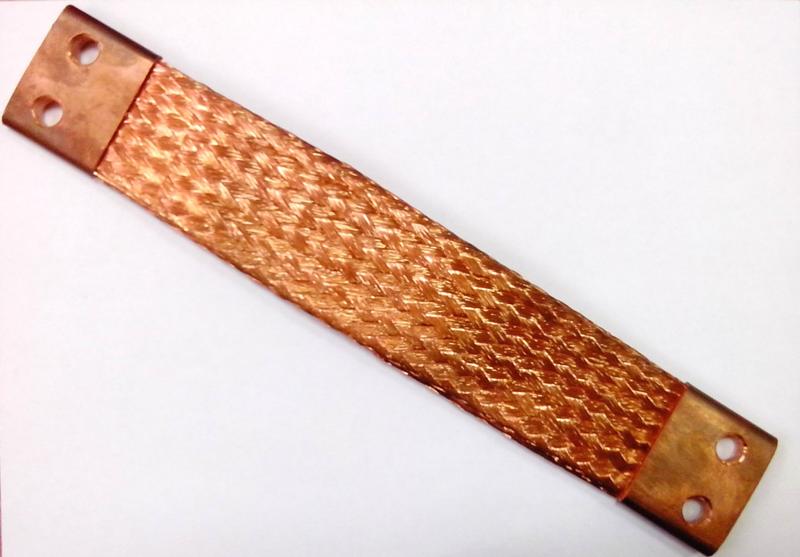

- Плетеные. Изготавливаются из тонких медных проводов. Отличаются более высокой гибкостью, чем сплошные шины и востребованы в условиях высокой вибрации – например, в трансформаторных мостах.

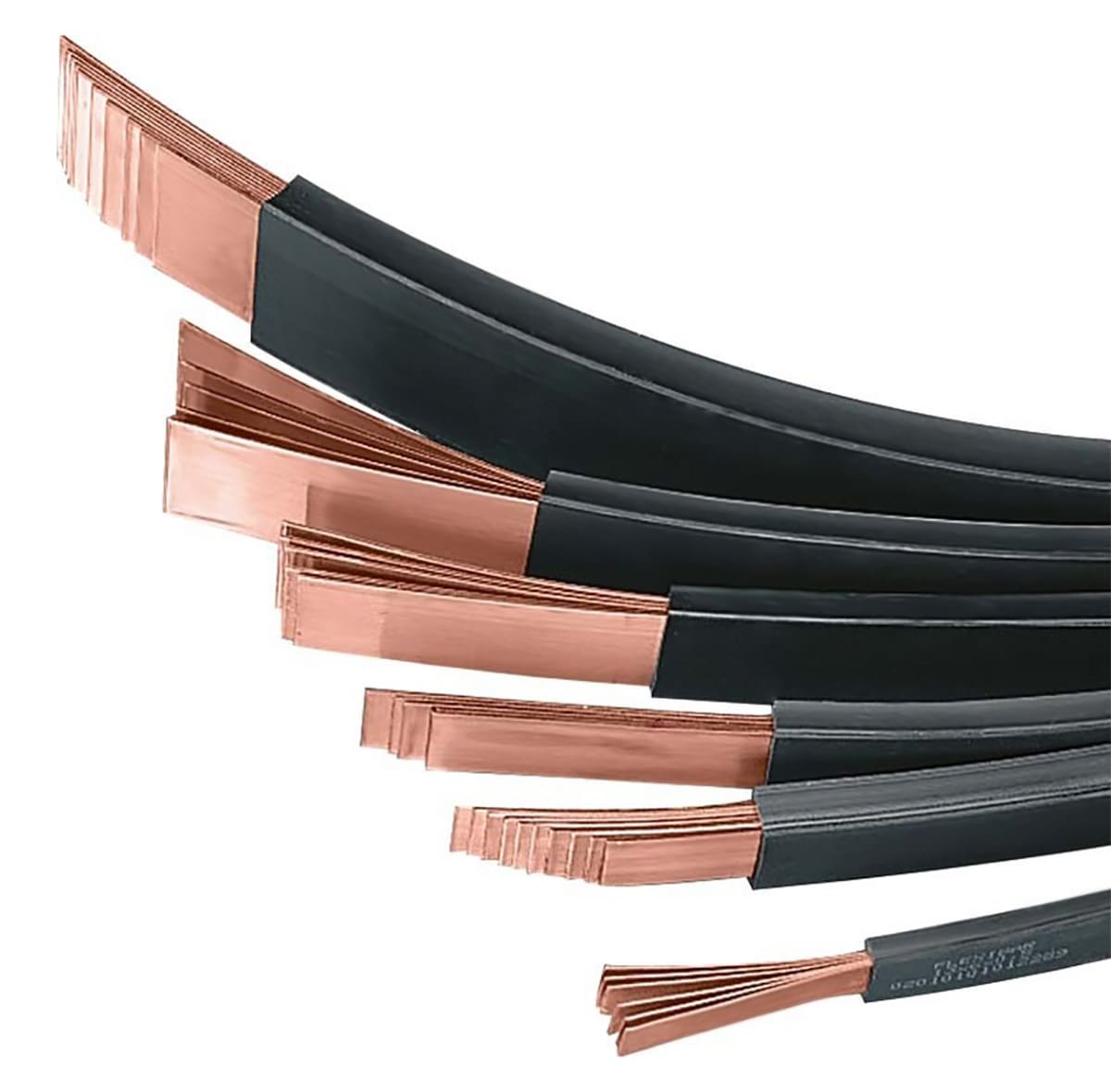

- В изоляции и без нее. При наличии влаги, высокой температуре или в агрессивных средах используются шины в изоляции, при высоких нагрузках – двух- или трехполосные.
- Сплошные и перфорированные. Более распространены сплошные шины. Шины с перфорацией используются в выносных электротехнических шкафах, они легки в сборке и монтаже.

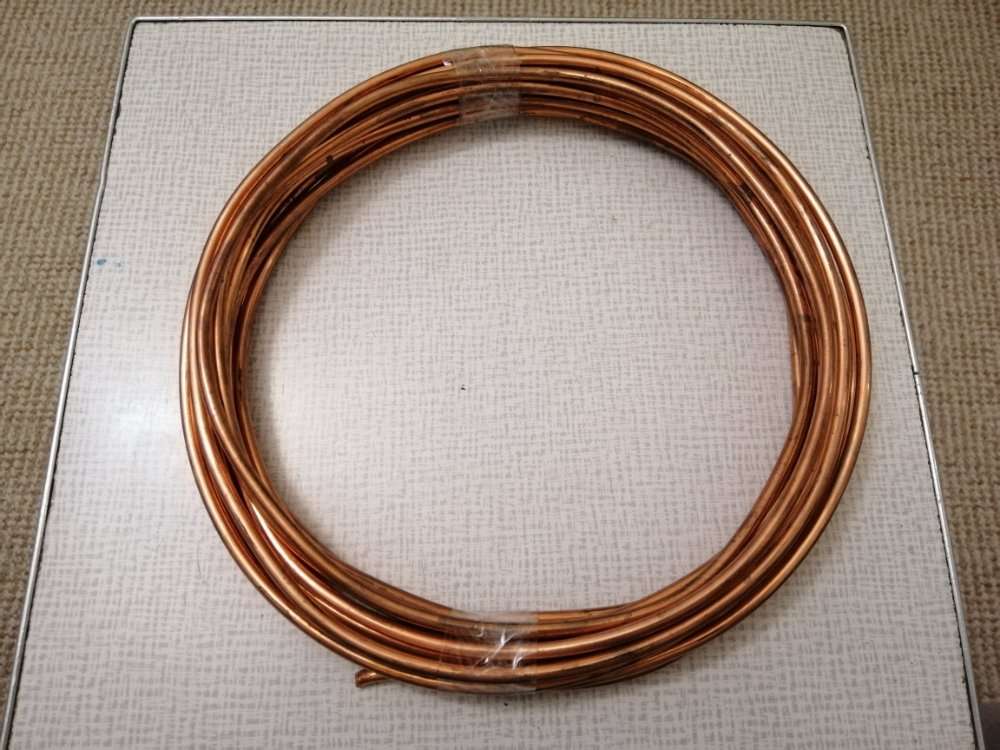

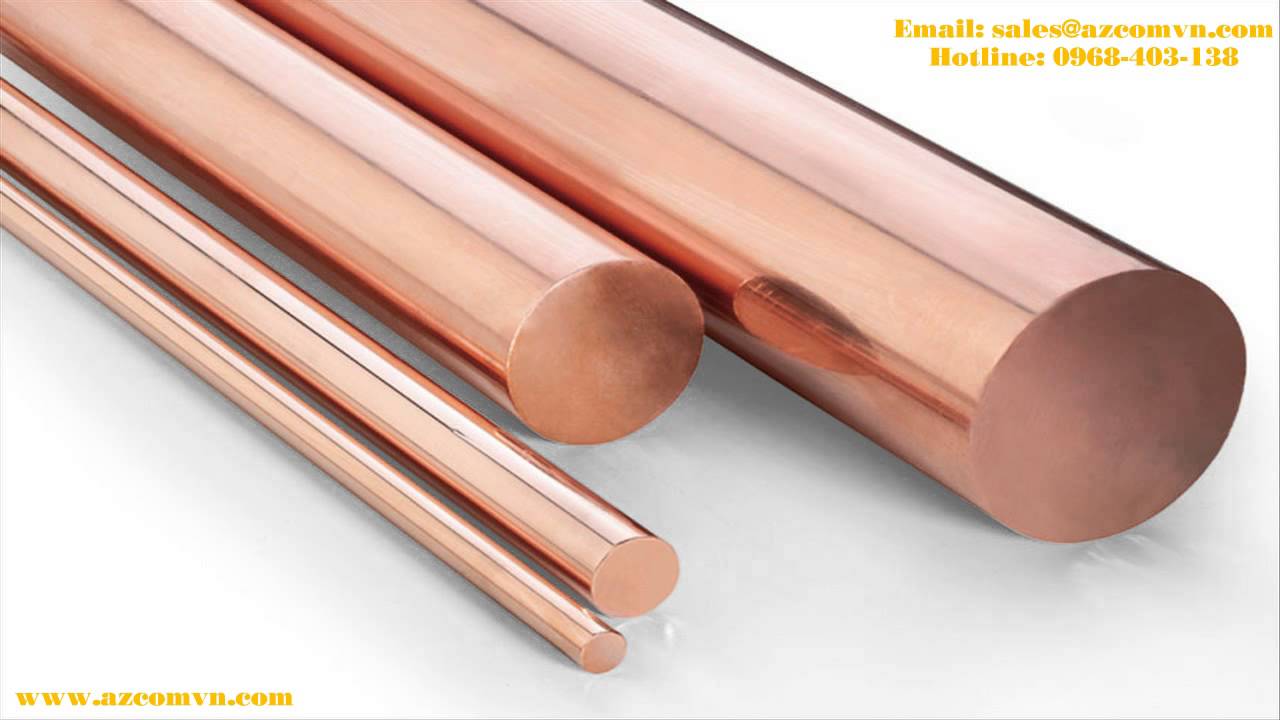

- Круглого сечения и прямоугольного. Круглые шины встречаются редко, так как их изготовление требует большего расхода металла, но они отличаются более высокой прочностью при той же площади сечения. В основном, когда говорят о медных шинах, имеют в виду прямоугольное сечение. Это обусловлено также сложностью сварки и пайки круглых шин по сравнению с тонкими того же сечения прямоугольными шинами.
- С закругленными углами. Прямоугольные шины в обязательном порядке должны иметь скругленные углы, радиусы.
Наиболее универсальными считаются сплошные ШММ в полосах, прямоугольного сечения, без изоляции.
Отечественные производители медных шин (МК «Норильский никель», ОАО «УГМК», ЗАО «Русская медная компания», Каменск-Уральский ОЦМ, Кольчугинский ОЦМ и многие другие) некоторое время уступали иностранным по занимаемому объему рынка. К настоящему времени доля отечественной медной шины заметно возросла. При сохранении высокого качества российская продукция в 1,5–2 раза дешевле зарубежных аналогов.
Наиболее известные европейские производители медных шин: МКМ (Германия), VBS (Сербия), GD (Франция), Gindre (Франция), LUVATA (Финляндия), SofiaMED (Болгария). В Европе для изготовления медных шин используется чистая катодная медь без добавления лома, что повышает не только качество, но цену. Такие шины, как правило, закупаются для высокоточных работ.
Приобретать шины напрямую у производителя имеет смысл только крупным оптом. В остальных случаях удобно будет прибегнуть к помощи посредников. ООО «ЦветМетСнаб» имеет собственный склад в Красноярске и работает напрямую с разными производителями.
Мы всегда готовы предложить выгодные цены и большой выбор качественной продукции, а также оперативную доставку заказа. При необходимости возможна шлифовка, гибка, продольная и поперечная резка изделий в размер.
По эскизам заказчика мы готовы изготовить оборудование для электротехнических целей из медных шин. «ЦветМетСнаб» индивидуально подходит к каждому покупателю, предоставляет выгодные условия строительным и промышленным организациям. Маркировка, упаковка, транспортировка и хранение соответствуют ГОСТ. По Красноярску заказы отправляются нашим собственным автотранспортом. Любые условия сотрудничества можно уточнить по телефонам (391)2181-333, (391)2181-555.
Узнать стоимостьМедная шина | «Медник Консалтинг»
Наименование | Размер | ГОСТ/ТУ | Марка | Цена |
---|
Медная шина—специальное металлопрокатное изделие, обладающее высокой проходимостью электрического тока и высокими эксплуатационными характеристиками. Применяется в различных энергосберегающих системах. Доказала свою эффективность и надёжность. Используется в электротехнической промышленности и для создания сложной радиотехники. Медные шины рассчитаны на продолжительный срок использования. Выполнены из устойчивого к износу материала.
По внешнему виду представляет собой полосу, созданную из меди высокого качества. В качестве альтернативы могут применяться переплетённые проводники, обладающие круглым сечением. Медные шины позиционируются в качестве заготовок для создания фиксирующих и вспомогательных элементов. Применяются в системах энергосбережения. Позволяют снизить расходы электрической энергии. Медь отличается высокой тепло и электропроводимостью. Устойчива к воздействию коррозии и воздействию высоких температур.
Особенности производства и характеристики медных шин
Процесс производства медных шин основывается на использовании современного оборудования и качественного сырья. Выполняется холодный прокат медного материала горячего прессования. В конечном итоге на производстве создаётся шина с содержанием меди без примесей. Отличается низким сопротивлением, а также высокой теплопроводностью. Устойчива к появлению ржавчины и износу. Сохраняет свои свойства даже после многолетнего использования.
Наша компания на протяжении длительного времени занимается производством. Используются современные передовые технологии и собственный уникальный опыт. Команда специалистов много внимания уделяет качественной стороне изделий. Мы гарантируем высокую надёжность материала и длительный срок службы. Готовы выполнить заказы любого уровня сложности.
Основные характеристики медных шин:
- В качестве сырья могут применяться: заготовки, слитки, прокат и катанка. Наша компания использует сырье высокого качества, что позволяет получить конечный продукт, отличающийся высокими эксплуатационными характеристиками.
- Параметры строго установлены по ГОСТ. Указаны конкретные размеры ширины и толщины. Возможны небольшие отклонения.
- Материал не должен иметь повреждений. Возможны небольшие зоны окисления на поверхности материала. Во время изгиба не допустимо появление трещин или расслоения.
- Обязательно нанесение соответствующей маркировки согласно ГОСТа. Указывается дата изготовления и номер партии материала.
- Каждый производитель без исключения несёт гарантийные обязательства по материалу. Гарантия действительна при соблюдении условий хранения и транспортировки.
В чем отличия между разными марками?
Между собой различные марки отличаются составом и разным количеством примесей. В традиционных условиях использования наблюдается содержание кислорода в незначительном количестве. Подобное содержание не влияет отрицательно на материал.
Отрицательное воздействие начинает проявляться лишь при влиянии высоких температур. Специалисты рекомендуют для использования при высоких температурах приобретать марки с нулевым содержанием кислорода. Наличие примесей оказывает прямое воздействие на электропроводность материала и его качество. Шины медные различных производителей отличаются между собой содержанием примесей и значит обладают разным уровнем электропроводности.
Основные виды:
- Жесткие.
- Гибкие.
- Плетеные.
- Изолированные.
- Перфорированные.
- Сплошные.
- Прямоугольные.
- Круглые.
Наша компания предлагает купить медные шины со склада в Москве, отличающиеся высоким качеством и доступной ценой. Предлагаем шины медные по ГОСТ. Готовы выполнить заказы клиентов в любом необходимом количестве в максимально сжатые сроки.
Где используются медные шины?
Материал нашёл самое широкое применение в строительстве, промышленности и сельском хозяйстве. Грамотное использование позволяет оптимизировать расход электричества. Отличается небольшим весом и простым монтажом. Применяется при создании различных электротехнических установок. Производства космического оборудования. Различных электронных устройств. Материал нашёл своё применение в атомной энергетике.
Преимущества:
- Удобны и просты в монтажных работах.
- Отличаются длительным сроком службы.
- Свободно выдерживают высокие температурные режимы.
- Антикоррозийные свойства.
- Высокий уровень гибкости.
Как купить медные шины от производителя?
Наша компания предлагает купить медные шины со склада в Москве по доступной покупателям цене. Мы занимаемся производством материала и гарантируем высокое качество конечного продукта.
Клиенты могут заказать любое количество материала. Современная технология производства позволяет его выполнить в максимально сжатые сроки. Купить медную шину можно в любом необходимом количестве.
Оставить заявку можно по телефонам или электронной почте. Мы всегда находимся на связи и готовы ответить на интересующие покупателя вопросы. Открыты и готовы для взаимовыгодного сотрудничества. Рады видеть новых и постоянных клиентов.

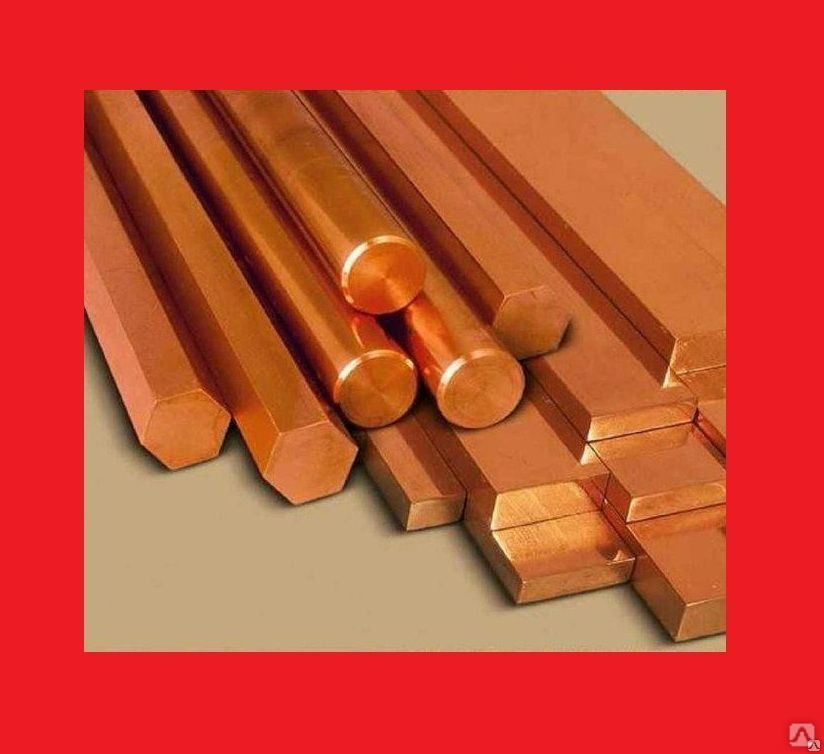

Шины медные, медные прутки, медные профили
KME (ранее МКМ) предоставляет электротехнической индустрии широкий спектр медных шин и профилей. За последние годы KME (ранее МКМ) стал ведущим поставщиком медных шин и профилей в Европе. Это стало возможным благодаря разработкам в области обработки меди, которые ведутся последние десятилетия. Шины медные представлены в широком разнообразии типоразмеров.
Медные шины и профили поставляются в тянутом или прессованном виде для распределительных устройств или систем распределения энергии. В специальных целях используют бескислородную медь. Тянутая шина:
- длина 2000 – 4200 мм (предпочтительно 4000 – 4200мм)
- по требованию заказчика длина может достигать 6100мм
- стандартная длина в соответствии с DIN
Экструдированная шина
- стандартная длина 3000 – 4200мм.
Форма | Стандарт* | Размеры ** |
Тянутая круглая медная шина | DIN 1756 | 8 – 60 мм |
Экструдированная круглая медная шина | DIN 1782 | 40 – 150 мм |
Тянутая шестиугольная шина медная | DIN 1763 | 10 – 60 мм |
Экструдированная шестиугольная шина медная | DIN 17 674 | 50 – 90 мм |
Тянутая прямоугольная медная шина | DIN 1761 | 10 – 60 мм |
Экструдированная прямоугольная медная шина | DIN 17 674 | 50 – 90 мм |
Шина медная плоская – острые края | DIN 1759 | Смотри таблицу |
Шина медная плоская – круглые края | DIN 46 433 | Смотри таблицу |
Шина меднsая плоская – скругленные края | DIN 46 433 | Смотри таблицу |
Медный профиль тянутый | DIN 17 674 | 250 – 3000 мм2 |
Профиль медный экструдированный | DIN 17 674 | 250 – 3000 мм2 |
Плоская медная шина с острыми краями |
||||||||||||
Ширина А от 12,0 до 200,0 мм |
||||||||||||
А/В |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
40 |
12 |
||||||||||||
15 |
||||||||||||
20 |
||||||||||||
25 |
||||||||||||
30 |
||||||||||||
35 |
||||||||||||
40 |
||||||||||||
50 |
||||||||||||
60 |
||||||||||||
80 |
||||||||||||
100 |
||||||||||||
120 |
||||||||||||
140 |
||||||||||||
150 |
||||||||||||
160 |
||||||||||||
200 |
Плоская медная шина с закругленными краями |
|||||||||||
Ширина А от 12,0 до 200,0 мм |
|||||||||||
А/В |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
15 |
20 |
25 |
30 |
12 |
|||||||||||
15 |
|||||||||||
18 |
|||||||||||
20 |
|||||||||||
25 |
|||||||||||
30 |
|||||||||||
35 |
|||||||||||
40 |
|||||||||||
45 |
|||||||||||
50 |
|||||||||||
60 |
|||||||||||
70 |
|||||||||||
80 |
|||||||||||
90 |
|||||||||||
100 |
|||||||||||
120 |
|||||||||||
150 |
|||||||||||
160 |
|||||||||||
200 |
Плоская медная шина с круглыми краями |
|||||||
Ширина А от 15,0 до 160,0мм |
|||||||
В\А |
5 |
6 |
8 |
10 |
12 |
15 |
25 |
15 |
|||||||
20 |
|||||||
25 |
|||||||
30 |
|||||||
40 |
|||||||
50 |
|||||||
60 |
|||||||
80 |
|||||||
100 |
|||||||
120 |
|||||||
150 |
|||||||
160 |

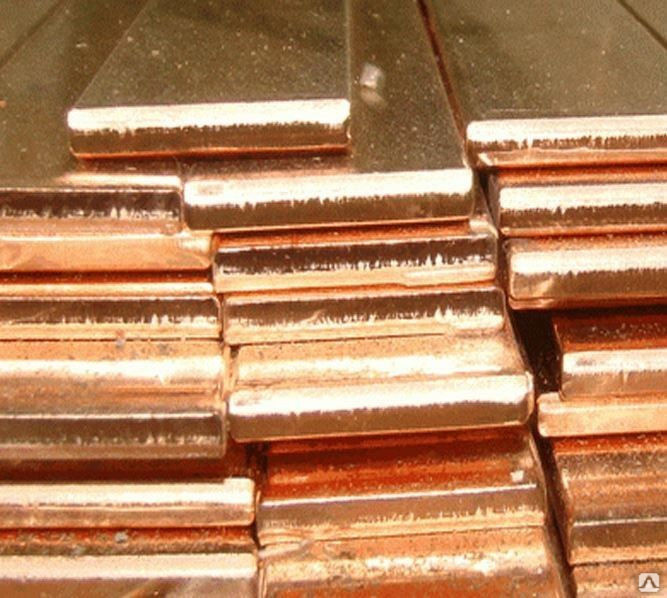

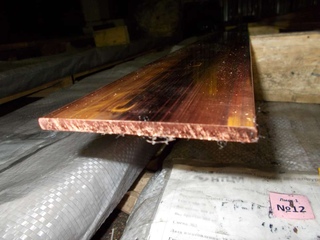

Фотографии упаковки медных шин, прутков и профилей:
FORISSIER
https://forissier. ru
ГИБКАЯ ШИНА
КОНЦЕПЦИЯ И ДИЗАЙН:
Гибкие шины производства INTERNATIONAL WIRE изготавливаются из тонких медных пластин, защищенных ПВХ оболочкой, которая гарантирует полную диэлектрическую изоляцию продукта, несмотря на деформацию и условия эксплуатации (влажность, температура и агрессивность окружающей среды).
АССОРТИМЕНТ: Стандартные длины: 2000 и 3000 мм (другие размеры изготавливаются под заказ). Толщина пластин: от 0,5 до 1 мм. Количество пластин в шине: от 2 до 12. Дополнительно: Пластины из луженой меди и алюминия. Резка и гибка шин по чертежам клиента. ПВХ изоляция без галогенов. Высокотемпературная ПВХ изоляция (до 125°С).
ГИБКИЕ КРУГЛЫЕ ПЛЕТЕНЫЕ ШИНЫ
Гибкие плетеные шины производства INTERNATIONAL WIRE выпускаются посредством плетения проводников диаметром от 0,1 до 0,25 мм. Плетеные шины могут быть круглыми или с закругленными краями и производятся из красной, луженой, никелированной и посеребренной меди. Правильный выбор формы шины и сечения проводника позволит определить лучшее техническое решение, удовлетворяющее всем условиям эксплуатации плетеной шины. Такая оптимизация позволяет увеличить срок ее службы и соответственно снизить затраты на обслуживание и замену.
2 – 300 мм2. 0,1 – 0,25 мм. – красная медь – луженая медь – посеребренная медь – никелированная медь (диаметр проводника только 0,15 мм). Неокисленная медь – Cu-OF согласно EN13602 – гарантированное содержание кислорода < 10 ППМ (по определению американского стандарта ASTM B 170).
ГИБКИЕ ПЛЕТЕНЫЕ СОЕДИНЕНИЯ
Гибкие плетеные соединения производства INTERNATIONAL WIRE выпускаются с плоским или круглым сечением и толщиной проводника 0,1 и 0,2 мм. Контактные площадки выполнены при помощи опрессованых гильз из красной, луженой или посеребренной меди. Правильный выбор формы сечения плетеной шины, так же как и диаметра проводника, позволит определить лучшее техническое решение, удовлетворяющее всем условиям эксплуатации такого соединения. Такая оптимизация позволяет увеличить срок службы плетеной шины и соответственно снизить затраты на ее обслуживание и замену. Сопротивление контакта между шиной и гильзой минимально благодаря использованию пайки-сварки (под заказ), которая исключает любое проникновение воды в металл, а соответственно и распространение коррозии.
от 60 до 2000 мм2. 0,1 и 0,2 мм (0,3 мм под заказ). 60, 75, 100, 150, 200, 250 мм2. 2 мм. 50, 80, 100, 120 мм. Обработка поверхности контактных площадок: лужение, серебрение, никелирование и позолота. оработка контактных площадок: механическая обработка, сверление и перфорация. Гибка контактных площадок по чертежу клиента. Сверхгибкая шина, усиленная сваркой-пайкой. Сварка-пайка контактных площадок
ГИБКИЕ ПЛОСКИЕ ПЛЕТЕНЫЕ ШИНЫ
КОНЦЕПЦИЯ И ДИЗАЙН: Гибкие плетеные шины производства INTERNATIONAL WIRE изготавливаются посредством плетения проводников диаметром от 0,1 до 0, 2 мм. Плоские плетеные шины могут быть сплошные или полые и производятся из красной, луженой, никелированной и посеребренной меди. Правильный выбор формы шины и сечения проводника позволит определить лучшее техническое решение, удовлетворяющее всем условиям эксплуатации плетеной шины. Такая оптимизация увеличивает срок ее службы и соответственно снижает затраты на обслуживание и замену.
АССОРТИМЕНТ: Стандартные сечения: 2 – 500 мм2. Диаметр проводника: 0,1 – 0,20 мм. Материал проводника: – красная медь – луженая медь – посеребренная медь – никелированная медь (диаметр проводника только 0,15 мм). Дополнительно: Неокисленная медь – Cu-OF согласно EN13602 – гарантированное содержание кислорода < 10 ППМ (американского стандарта ASTM B 170).
1/16 x 1/2 1/16 x 3/4 1/16 x 1 1/16 x 1 1/2 1/16 x 2 | 1. 00 1.00 1.00 1.00 1.01 | 103 145 187 270 345 | 1.00 1.00 1.00 1.00 1.01 | 136 193 250 355 460 | 1.00 1.00 1.00 1.00 1.01 | 157 225 285 410 530 |
1/8 x 1/2 1/8 x 3/4 1/8 x 1 1/8 x 1 1/2 1/8 x 2 1/8 x 2 1/2 1 / 8 x 3 1/8 x 3 1/2 1/8 x 4 | 1.00 1.00 1.01 1.01 1.02 1.02 1.03 1.04 1.04 | 153 215 270 385 495 600 710 810 910 | 1.00 1.00 1.01 1.01 1.02 1.02 1.03 1.03 1.04 | 205 285 360 510 660 800 940 1,100 1,200 | 1,00 1,00 1,01 1,01 1,02 1.02 1,03 1,03 1,04 | 235 325 415 590 760 920 1,100 1,250 1,400 |
3/16 x 1/2 3/16 x 3/4 3/16 x 1 3/16 x 1 1/2 3/16 x 2 3/16 x 2 1/2 3 / 16 x 3 3/16 x 3 1/2 3/16 x 4 | 1. 00 1.01 1.01 1.02 1.03 1.04 1.05 1.07 1.09 | 195 270 340 480 610 740 870 990 1,100 | 1.00 1.01 1.01 1.02 1.03 1.04 1.05 1.06 1.08 | 260 360 455 630 810 980 1,150 1,300 1,450 | 1.00 1.01 1.01 1.02 1.03 1.03 1.04 1.06 1.07 | 300 415 520 730 940 1,150 1,350 1,500 1,700 |
1/4 x 1/2 1/4 x 3/4 1/4 x 1 1/4 x 1 1/2 1/4 x 2 1/4 x 2 1/2 1 / 4 x 3 1/4 x 3 1/2 1/4 x 4 1/4 x 5 1/4 x 6 1/4 x 8 1/4 x 10 1/4 x 12 | 1.01 1.01 1.02 1.03 1.04 1.06 1.08 1.10 1.12 1.16 1.18 1.23 1.27 1.31 | 240 320 400 560 710 850 990 1,150 1,250 1,500 1,750 2,250 2,700 3,150 | 1. 01 1.01 1.02 1.03 1.04 1.06 1.08 1.09 1.11 1.15 1.17 1.22 1.26 1.30 | 315 425 530 740 940 1,150 1,300 1,500 1,700 2,000 2,350 3,000 3,600 4,200 | 1.01 1.01 1.02 1.03 1.04 1.06 1.07 1.09 1.10 1.14 1.17 1.21 1.25 1.28 | 360 490 620 860 1,100 1,300 1,550 1,750 1,950 2,350 2,700 3,450 4,200 4,900 |
3/8 x 3/4 3/8 x 1 3/8 x 1 1/2 3/8 x 2 3/8 x 2 1/2 3/8 x 3 3/8 x 3 1/2 3/8 x 4 3/8 x 5 3/8 x 6 3/8 x 8 3/8 x 10 3/8 x 12 | 1.02 1,03 1,05 1,08 1,12 1,15 1,18 1,20 1,24 1,27 1,33 1,38 1,42 | 415 510 710 880 1050 1,200 1,350 1,500 1,800 2,100 2,650 3,200 3,700 | 1,02 1,03 1,04 1,08 1,10 1,14 1,16 1,19 1,23 1,26 1,31 1,36 1,40 | 550 680 940 1,150 1,400 1,600 1,800 2,000 2,400 2,800 3,550 4,300 5,000 | 1. 02 1,03 1,04 1,07 1,09 1,13 1,15 1,18 1,22 1,24 1,30 1,35 1,38 | 630 790 1,100 1,350 1,600 1,850 2,100 2,350 2,800 3,250 4,100 4,900 5,800 |
1/2 x 1 1/2 x 1 1/2 1/2 x 2 1/2 x 2 1/2 1/2 x 3 1/2 x 3 1/2 1 / 2 x 4 1/2 x 5 1/2 x 6 1/2 x 8 1/2 x 10 1/2 x 12 | 1.04 1,08 1,12 1,16 1,20 1,24 1,26 1,32 1,36 1,42 1,47 1,52 | 620 830 1,000 1,200 1,400 1,550 1,700 2,050 2,400 3,000 3,600 4,200 | 1,04 1,08 1,11 1,15 1,19 1,22 1,25 1,30 1,34 1,40 1,45 1,51 | 820 1,100 1,350 1,600 1,850 2,100 2,300 2,750 3,150 4,000 4,800 5,600 | 1. 04 1,07 1,10 1,14 1,18 1,21 1,24 1,29 1,33 1,39 1,44 1,50 | 940 1,250 1,550 1,850 2,150 2,400 2,650 3,150 3,650 4,600 5,500 6,400 |
3/4 x 4 3/4 x 5 3/4 x 6 3/4 x 8 3/4 x 10 3/4 x 12 | 1,42 1,48 1,52 1,60 1,67 1,72 | 2,050 2,400 2,800 3,500 4,200 4,900 | 1.40 1,46 1,50 1,58 1,64 1,69 | 2,750 3,250 3,750 4,700 5,600 6,500 | 1,38 1,44 1,48 1,56 1,62 1,67 | 3,150 3,750 4,300 5,400 6,500 7,500 |
Медный пруток | WMWA.net
Изделия из медного прутка
Медь занимает центральное место в производстве продуктов и деталей для широкого спектра отраслей как в США, так и за рубежом. WMWA обеспечивает отличное качество:
Наши продукты соответствуют требованиям проектов компаний из различных отраслей.
Поставляемые нами медные прутки доступны различной толщины и размеров. Если вы не найдете нужного продукта, мы можем изготовить его в соответствии с вашими конкретными требованиями.
WMWA также предлагает широкий выбор сплавов для сварки и пайки на основе меди. Они доступны на катушках и отрезанной длины.
У нас есть восемь офисов по всей стране, чтобы гарантировать своевременную доставку наших медных стержней. Полностью посвятив себя качеству, мы внедряем Общую систему качества в соответствии с ISO / 9001. Все наши предприятия также сертифицированы по ISO 9001. Кроме того, все сотрудники проходят непрерывное обучение, чтобы удовлетворить потребности наших клиентов.
Медные прямоугольники CDA 110/102 ETP
ASTM B-152 / B-187
12 футов стандартной длины
Толщина В. | Ширина дюйм | фунтов. За Нога |
---|---|---|
3/32 | 1 | 0,362 |
1/8 | 1/4 | 0,122 |
1/8 | 1/2 | 0.242 |
1/8 | 5/8 | 0,303 |
1/8 | 3/4 | 0,363 |
1/8 | 1 | 0,484 |
1/8 | 1 1/4 | 0. 606 |
1/8 | 1 1/2 | 0,727 |
1/8 | 2 | 0,969 |
1/8 | 3 | 1,45 |
1/8 | 3 1/4 | 1.57 |
1/8 | 3 1/2 | 1,70 |
3/16 | 1/2 | 0,363 |
3/16 | 5/8 | 0,454 |
3/16 | 3/4 | 0.545 |
3/16 | 1 | 0,727 |
3/16 | 1 1/4 | 0,908 |
3/16 | 1 3/8 | 1,00 |
3/16 | 1 1/2 | 1. 09 |
3/16 | 1 3/4 | 1,27 |
3/16 | 2 | 1.453 |
3/16 | 2 1/2 | 1,817 |
3/16 | 3 | 2.18 |
3/16 | 4 | 2,90 |
1/4 | 1/2 | 0,485 |
1/4 | 5/8 | 0.606 |
1/4 | 3/4 | 0.727 |
1/4 | 1 | 0,969 |
1/4 | 1 1/4 | 1,211 |
1/4 | 1 1/2 | 1. 453 |
1/4 | 1 3/4 | 1.69 |
1/4 | 2 | 1,938 |
1/4 | 2 1/4 | 1,99 |
1/4 | 2 1/2 | 2,4 |
1/4 | 3 | 2.907 |
1/4 | 4 | 3,876 |
1/4 | 4 1/2 | 4,36 |
1/4 | 6 | 5,814 |
Толщина дюйма | Ширина, дюйм. | фунтов. На фут |
---|---|---|
3/8 | 1/2 | ,727 |
3/8 | 3/4 | 1,09 |
3/8 | 1 | 1.453 |
3/8 | 1 1/4 | 1.817 |
3/8 | 1 1/2 | 2,18 |
3/8 | 2 | 2,907 |
3/8 | 3 | 4,36 |
3/8 | 4 | 5. 814 |
3/8 | 5 | 7,27 |
3/8 | 6 | 8,72 |
1/2 | 3/4 | 1,45 |
1/2 | 1 | 1,938 |
1/2 | 1 1/4 | 2.42 |
1/2 | 1 1/2 | 2,907 |
1/2 | 2 | 3,876 |
1/2 | 2 1/2 | 4,845 |
1/2 | 3 | 5. 814 |
1/2 | 4 | 7,752 |
1/2 | 5 | 9,69 |
1/2 | 6 | 11,628 |
1/2 | 8 | 15.504 |
5/8 | 2 | 4,845 |
3/4 | 1 | 2,907 |
3/4 | 1 1/4 | 3,634 |
3/4 | 1 1/2 | 4.36 |
3/4 | 2 | 5,814 |
3/4 | 3 | 8,721 |
3/4 | 4 | 11,628 |
3/4 | 6 | 17. 442 |
3/4 | 8 | 23,256 |
1 | 2 | 7,75 |
1 | 2 1/2 | 9,70 |
1 | 3 | 11,63 |
1 | 4 | 15.51 |
1 | 5 | 19,42 |
1 | 6 | 23,30 |
1 1/2 | 2 | 11,6 |
2 | 3 | 23,2 |
2 | 4 | 31. 0 |
Доступны в исполнении без покрытия, серебристого или оловянного покрытия.
Изготовленная на заказ сборная шина, обработанная для печати.
Трапеции в наличии.
Стержни доступны в квадратных, полнокруглых и радиусных краях.
Круглый медный пруток
ASTM B-187, ASTM B-133
Доступен в сплавах 102, 110 и 122
12 футов стандартной длины
Диаметр дюймов | фунтов. За Нога | фунтов. За Длина |
---|---|---|
3/16 | .107 | 1,28 |
1/4 | . 190 | 2,28 |
5/16 | . 297 | 3,56 |
3/8 | .428 | 5,14 |
7/16 | .583 | 7,00 |
1/2 | .761 | 9,13 |
9/16 | .96 | 11,52 |
5/8 | 1,19 | 14,3 |
3/4 | 1,71 | 20,5 |
7/8 | 2,33 | 28,0 |
1 | 3.04 | 36,5 |
1 1/8 | 3,85 | 46,2 |
1 1/4 | 4,76 | 57,1 |
1 1/2 | 6,85 | 82,2 |
Диаметр В. | фунтов. За Нога | фунтов. За Длина |
---|---|---|
1 5/8 | 8,67 | 104,0 |
1 3/4 | 9,32 | 112,0 |
2 | 12,2 | 146,0 |
2 1/4 | 15.4 | 185,0 |
2 3/8 | 17,2 | 206,0 |
2 1/2 | 19,0 | 228,0 |
2 3/4 | 23,0 | 276,0 |
3 | 27,3 | 328,0 |
3 1/2 | 37. 3 | 448,0 |
4 | 46,7 | 584,0 |
4 1/2 | 61,4 | 737,0 |
5 | 75,9 | 911,0 |
5 1/2 | 92,0 | 1104,0 |
6 | 109.5 | 1314,0 |
8 | 194,6 | 2335,0 |
Квадратный медный пруток
ASTM B-187, ASTM B-133
12 футов стандартной длины
Размер дюйм. | фунтов. За Нога | фунтов. За Длина |
---|---|---|
1/2 | .969 | 11,6 |
3/4 | 2,18 | 26,2 |
1 | 3,88 | 46.6 |
Диаметр В. | фунтов. За Нога | фунтов. За Длина |
---|---|---|
1 1/4 | 6. 06 | 72,7 |
1/12 | 8,72 | 105,0 |
2 | 15,5 | 186,0 |
3 | 34,0 | 319,0 |
Медные шины – экспортер медных шин из Дамана
Подробная информация о продукте:
Использование / применение | Промышленное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер | Все размеры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Класс | ETP и бескислородный | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Форма | Все формы | 9004|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Electric Grade | ETP Grade | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Edge Type | Square Edge, Full Radius Edge, Radius Corner Edge | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Brand | Jans Copper Pvt Ltd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Purity | 99. 99% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Хром | Да | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Цвет | Красновато-коричневый | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Я продаю | Только новинка | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Страна происхождения | Сделано в Индии J5 В зависимости от ваших требований, компания Jans Copper может предоставить вам медные шины любых размеров и размеров. Техническое совершенство, навыки, надежность и гибкость – вот четыре основных принципа, лежащих в основе процесса производства меди, объединяющего сырье, металлургию, промышленные компоненты и сбыт. Сеть Gindre соответствует стандартам UL и ISO, а также правилам RoHS и Reach. Для большей эффективности французская группа глобализировала свое производство и услуги и централизовала все административные и бухгалтерские процедуры.Цель состоит в том, чтобы помочь клиентам сконцентрироваться на своей конкурентоспособности за счет снижения затрат и рационализации поставок Для наилучшего реагирования на постоянные потребности организаций в развитии, команды путешествующих и офисные специалисты по продажам работают в каждой части мира. Они следят за проектами от этапа проектирования до доставки, обеспечивая эффективную связь между требованиями промышленности и талантами инженеров и техников. Обладая большим опытом и навыками в качестве профессионалов, работающих с медью, все они работают вместе, чтобы гарантировать качество продуктов и услуг. Медь: 99,95%, O 2: <100 частей на миллион | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Материал: | T2 (E-CU58, CU-ETP, C11000, C1100) TU2 (OF-CU, CU-OFE, CU-OF, C10100, C1011) Алюминий (1060) Алюминий с медным покрытием Или другие материалы по запросу клиента. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изоляция: | PE, PVC, PA12, PET и эпоксидное порошковое покрытие
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Отделка: | Лужение, никелирование, серебряное покрытие или индивидуальное покрытие. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Упаковка: | Упаковка в блистерной и деревянной коробке во избежание поломки или деформации шины. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Срок предложения: | 1-3 дня после получения чертежей. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сертификаты: | ISO9001, ISO14000, IATF16949 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Продукт | Медная шина, медная шина | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Классы | C10100, C10200, C10200, C10 , C11300, C12000, C12200, C14300, C14420, C14530, C19210, C19400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Стандартный | ASTM B187, GB / T5231-2001, GB / T1527-2006, JISh4100-2006, JISh4250-2006, JISh4250-2006, JISh4250-2006 2006 ASTM, AISI EN, BS, JIS, GB / T, BSI, AS / NZS. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип | Прямоугольник, квадрат и любой радиус угла, полностью закругленный край | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Плотность | 8,9 г / см3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Толщина Детали 759 5000 1 мм (мин)2 мм (мин) 3 мм (мин) 5 мм (мин) 6 мм -50 мм Ширина | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поперечное сечение | до 3000 мм² | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр | 1-200 мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Твердость, 1/479 | 8 жестких, 3/8 жестких, 1/4 жестких, 1/2 жестких, полностью жестких, мягких и т. Д. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Срок поставки | 1 день на складе, если не в течение 7 дней | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Электропроводность | Выше 97% IACS min in Half Hard Свыше 99,95% в отожженном состоянии | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поверхностный монтаж | Мельница, полированная, блестящая, промасленная | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Чистота | Медь – 99,85% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 Экспорт Регион , Канада, Япония, Англия, Саудовская Аравия, Индия, Сингапур, Корея, Австралия, Бразилия, Аргентина, Мексика, Россия, Турция, Греция, Франция, Германия, Испания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические характеристики (DHP) | Медь: 99,99%, O 2: <10 частей на миллион | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер | a (мм) | b (мм) | X-образное сечение (мм2) * | Вес устройства (кг / м) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
25×3 | 3 | 25 | 74 | 0,66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30×3 | 3 | 30 | 89 | 0,80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25×4 | 4 | 25 | 99 | 0,88 | 00099 | 0,88 | 00030 | 119 | 1,06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20×5 | 5 | 20 | 99 | 0,88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25×5 | 5 | 25 | 000925 | 000|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30×5 | 5 | 30 | 149 | 1,33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30×10 | 10 | 30 | 299 | 2,65 | 0009 | 0009 319 90 009 | 2,83 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40×5 | 5 | 40 | 199 | 1,77 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40×10 | 10 | 40 | 399 | 3,54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
399 | 3,54 0009 5 | 50 | 249 | 2,22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50×10 | 10 | 50 | 499 | 4,43 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50×15 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
60×5 | 5 | 60 | 299 | 2,66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
60×10 | 10 | 60 | 599 | 5,32 | 000||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
719 | 6,39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
60×15 | 15 | 60 | 899 | 7,98 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
75×6 | 6 | 75 | 449 | 04 3,99 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80×5 | 5 | 80 | 399 | 3,55 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80×10 | 10 | 80 | 799 | 7,10 | 000980 | 1199 | 10,65 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
80×20 | 20 | 80 | 1599 | 14,20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
90×10 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
92×5 | 5 | 92 | 459 | 4,08 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100×5 | 5 | 100 | 499 | 4,44 | 799 | 7,10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100×10 | 10 | 100 | 999 | 8,88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100×12 | 12 | 100 | 1199 | 10,66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100×15 | 15 | 100 | 1499 | 13,32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100×20 | 20 | 100 | 1999 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10046 | 1999 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
17,76 | 100 | 2999 | 26,64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
110×6 | 6 | 110 | 659 | 5,86 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120×5 | 5 | 0009000|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120×10 | 10 | 120 | 1199 | 10,66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120×12 | 12 | 120 | 1439 | 12,79 | 1209 | 1799 | 15,99 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
120×20 | 20 | 120 | 2399 | 21,32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
125×10 | 10 | 9 0004 1251249 | 11,11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
128×5 | 5 | 128 | 639 | 5,69 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
130×7 | 7 | 90 | 900||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
140×10 | 10 | 140 | 1399 | 12,44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, дюймы | Площадь | Вес на фут, фунт | Сопротивление постоянному току при 20 ° C, мкОм на фут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Квадратный дюйм | Круглые милы, тысячи | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/16 x 1/2 1/16 х 3/4 1/16 х 1 1/16 х 1 1/2 1/16 х 2 | 0,0312 0,0469 0,0625 0,0938 0,125 | 39,7 59,7 79,6 119 159 | 0,121 0. 181 0,241 0,362 0,483 | 264,0 175,0 132,0 87,7 65,8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/8 x 1/2 1/8 х 3/4 1/8 х 1 1/8 х 1 1/2 1/8 х 2 1/8 х 2 1/2 1/8 х 3 1/8 х 3 1/2 1/8 х 4 | 0.0625 0,0938 0,125 0,188 0,250 0,312 0,375 0,438 0,500 | 79,6 119 159 239 318 397 477 558 636 | 0,241 0,362 0.483 0,726 0,966 1,21 1,45 1,69 1,93 | 132,0 87,7 65,8 43,8 32,9 26,4 21,9 18,8 16,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/16 x 1/2 3/16 х 3/4 3/16 х 1 3/16 х 1 1/2 3/16 х 2 3/16 х 2 1/2 3/16 х 3 3/16 х 3 1/2 3/16 x 4 | 0. 0938 0,141 0,188 0,281 0,375 0,469 0,562 0,656 0,750 | 119 179 239 358 477 597 715 835 955 | 0,362 0,545 0.726 1.09 1,45 1,81 2,17 2,53 2,90 | 87,7 58,4 43,8 29,3 21,9 17,5 14,6 12,5 11,0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/4 x 1/2 1/4 х 3/4 1/4 х 1 1/4 х 1 1/2 1/4 х 2 1/4 х 2 1/2 1/4 х 3 1/4 х 3 1/2 1/4 х 4 1/4 х 5 1/4 х 6 1/4 х 8 1/4 х 10 1/4 х 12 | 0. 125 0,188 0,250 0,375 0,500 0,625 0,750 0,875 1,00 1,25 1,50 2,00 2,50 3,00 | 159 239 318 477 637 796 955 1,110 1,270 1,590 1 910 2,550 3,180 3,820 | 0.483 0,726 0,966 1,45 1,93 2,41 2,90 3,38 3,86 4,83 5,80 7,73 9,66 11,6 | 65,8 43,8 32,9 21,9 16,5 13,2 11.0 9,40 8,23 6,58 5,49 4. 11 3,29 2,74 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/8 x 3/4 3/8 х 1 3/8 х 1 1/2 3/8 х 2 3/8 х 2 1/2 3/8 х 3 3/8 х 3 1/2 3/8 х 4 3/8 х 5 3/8 х 6 3/8 х 8 3/8 х 10 3/8 х 12 | 0.281 0,375 0,562 0,750 0,938 1,12 1,31 1,50 1,88 2,25 3,00 3,75 4,50 | 358 477 715 955 1,190 1,430 1,670 1 910 2,390 2 860 3 820 4 770 5,730 | 1.09 1,45 2,17 2,90 3,62 4,35 5,06 5,80 7,26 8,69 11,6 14,5 17,4 | 29,3 21,9 14,6 11,0 8,77 7,35 6,28 5. 49 4,38 3,66 2,74 2,19 1,83 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/2 x 1 1/2 х 1 1/2 1/2 х 2 1/2 х 2 1/2 1/2 х 3 1/2 х 3 1/2 1/2 х 4 1/2 х 5 1/2 х 6 1/2 х 8 1/2 х 10 1/2 х 12 | 0.500 0,750 1,00 1,25 1,50 1,75 2,00 2,50 3,00 4,00 5,00 6,00 | 637 955 1,270 1,590 1 910 2,230 2,550 3,180 3 820 5 090 6,360 7,640 | 1.93 2,90 3,86 4,83 5,80 6,76 7,73 9,66 11,6 15,5 19,3 23,2 | 16,5 11,0 8,23 6,58 5,49 4,70 4. 11 3,29 2.74 2,06 1,65 1,37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/4 x 4 3/4 х 5 3/4 х 6 3/4 х 8 3/4 х 10 3/4 х 12 | 3,00 3,75 4,50 6,00 7,50 9,00 | 3,820 4 770 5 730 7,640 9,550 11,500 | 11.6 14,5 17,4 23,2 29,0 34,8 | 2,74 2,19 1,83 1,37 1,10 0,914 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, дюймы | Повышение 30 ° C | Повышение 50 ° C | Повышение 65 ° C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Коэффициент скин-эффекта при 70 ° C | Пропускная способность 60 Гц, * Усилитель | Коэффициент скин-эффекта при 90 ° C | 60 -Гц, амплитуда, * усилитель | Коэффициент скин-эффекта при 105 ° C | , амплитуда, 60 Гц, * усилитель | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/16 x 1/2 1/16 х 3/4 1/16 х 1 1/16 х 1 1/2 1/16 x 2 | 1. 00 1,00 1,00 1,00 1.01 | 103 145 187 270 345 | 1,00 1,00 1,00 1,00 1.01 | 136 193 250 355 460 | 1,00 1.00 1,00 1,00 1.01 | 157 225 285 410 530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/8 x 1/2 1/8 х 3/4 1/8 х 1 1/8 х 1 1/2 1/8 х 2 1/8 х 2 1/2 1/8 х 3 1/8 х 3 1/2 1/8 х 4 | 1,00 1.00 1.01 1.01 1.02 1.02 1.03 1,04 1,04 | 153 215 270 385 495 600 710 810 910 | 1,00 1,00 1. 01 1.01 1.02 1.02 1.03 1.03 1.04 | 205 285 360 510 660 800 940 1,100 1,200 | 1,00 1,00 1.01 1.01 1.02 1.02 1.03 1.03 1,04 | 235 325 415 590 760 920 1,100 1,250 1,400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/16 x 1/2 3/16 х 3/4 3/16 х 1 3/16 х 1 1/2 3/16 х 2 3/16 х 2 1/2 3/16 х 3 3/16 х 3 1/2 3/16 x 4 | 1.00 1.01 1.01 1.02 1.03 1,04 1. 05 1.07 1.09 | 195 270 340 480 610 740 870 990 1,100 | 1,00 1.01 1.01 1.02 1.03 1,04 1.05 1.06 1.08 | 260 360 455 630 810 980 1,150 1,300 1,450 | 1,00 1.01 1.01 1.02 1.03 1.03 1,04 1.06 1.07 | 300 415 520 730 940 1,150 1,350 1,500 1,700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/4 x 1/2 1/4 х 3/4 1/4 х 1 1/4 х 1 1/2 1/4 х 2 1/4 х 2 1/2 1/4 х 3 1/4 х 3 1/2 1/4 х 4 1/4 х 5 1/4 х 6 1/4 х 8 1/4 х 10 1/4 x 12 | 1. 01 1.01 1.02 1.03 1,04 1.06 1.08 1,10 1,12 1,16 1,18 1,23 1,27 1,31 | 240 320 400 560 710 850 990 1,150 1,250 1,500 1,750 2,250 2,700 3,150 | 1.01 1.01 1.02 1.03 1,04 1.06 1.08 1.09 1.11 1,15 1,17 1,22 1,26 1,30 | 315 425 530 740 940 1,150 1,300 1,500 1,700 2 000 2 350 3 000 3 600 4,200 | 1. 01 1.01 1.02 1.03 1,04 1.06 1.07 1.09 1,10 1,14 1,17 1,21 1,25 1,28 | 360 490 620 860 1,100 1,300 1,550 1,750 1 950 2 350 2,700 3,450 4 200 4,900 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/8 x 3/4 3/8 х 1 3/8 х 1 1/2 3/8 х 2 3/8 х 2 1/2 3/8 х 3 3/8 х 3 1/2 3/8 х 4 3/8 х 5 3/8 х 6 3/8 х 8 3/8 х 10 3/8 x 12 | 1.02 1.03 1.05 1.08 1,12 1,15 1,18 1,20 1,24 1,27 1,33 1,38 1,42 | 415 510 710 880 1 050 1,200 1,350 1,500 1,800 2 100 2,650 3 200 3,700 | 1. 02 1.03 1,04 1.08 1,10 1,14 1,16 1,19 1,23 1,26 1,31 1,36 1,40 | 550 680 940 1,150 1,400 1,600 1,800 2 000 2,400 2 800 3,550 4 300 5,000 | 1.02 1.03 1,04 1.07 1.09 1,13 1,15 1,18 1,22 1,24 1,30 1,35 1,38 | 630 790 1,100 1,350 1,600 1850 2 100 2 350 2 800 3 250 4 100 4 900 9 000 5 5,800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1/2 x 1 1/2 х 1 1/2 1/2 х 2 1/2 х 2 1/2 1/2 х 3 1/2 х 3 1/2 1/2 х 4 1/2 х 5 1/2 х 6 1/2 х 8 1/2 х 10 1/2 x 12 | 1. 04 1.08 1,12 1,16 1,20 1,24 1,26 1,32 1,36 1,42 1,47 1,52 | 620 830 1 000 1,200 1,400 1,550 1,700 2 050 2,400 3 000 3 600 4,200 | 1.04 1.08 1.11 1,15 1,19 1,22 1,25 1,30 1,34 1,40 1,45 1,51 | 820 1,100 1,350 1,600 1850 2 100 2 300 9 000 5 2,750 3 150 4 000 4 800 5,600 | 1.04 1.07 1,10 1,14 1,18 1,21 1,24 1,29 1,33 1,39 1,44 1,50 | 940 1,250 1,550 1850 2 150 2,400 2,650 3 150 3,650 4 600 5 500 9000 5 6,400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3/4 x 4 3/4 х 5 3/4 х 6 3/4 х 8 3/4 х 10 3/4 x 12 | 1. 42 1,48 1,52 1,60 1,67 1,72 | 2,050 2,400 2 800 3,500 4 200 4,900 | 1,40 1,46 1,50 1,58 1,64 1,69 | 2,750 3 250 3,750 4,700 5,600 6,500 | 1.38 1,44 1,48 1,56 1,62 1,67 | 3,150 3,750 4 300 5 400 6 500 7,500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* Применимо к типичным условиям эксплуатации (в помещении, температура окружающей среды 40 ° C), горизонтальное движение по краю и отсутствие внешних магнитных воздействий. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Страна | Китай | США | U. K | Германия | Япония | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Стандартный номер | GB | ASTM B170 | BS 6017 | DIN 1787 | JIS h3123 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Классификация040009 | TU Сорт 2 C10200 | Cu-OFE C103 | Cu-OFE C110 | OF-Cu 2.0040 | Сорт 1 C1011 | Сорт 2 C1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Химический состав | Cu + Ag (% мин.) | .9999,9 | 99,99 | 99,95 | 99,99 | 99,95 | 99,95 | 99,99 | 99,98 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O2 P (PPM) | 10Max | 10Max | 10Max 9000 10Max N / A | 10Max 3Max | NA NA | NA NA | 10Max 3max | 10max N / A |
