Вес медной шины таблица
Вес медной шины таблица по размерам.
Масса медной шины М1.
Удельный вес медной шины кг/метр.
Теоретический вес медной шины согласно ГОСТ 434-78.
ᐅ ПЛОТНОСТЬ СПЛАВОВᐅ РАЗМЕРЫᐅ ГОСТыᐅ МАРКИ СПЛАВОВ
➽ Медная шина вес 1 метра таблица ПОИСК:
Шина медная/Марка | Толщина, ширина, мм | Шина медная вес 1 метра, кг |
---|---|---|
Шина медная 15х3 мм М1 | 3х15 | 0.401 кг/метр |

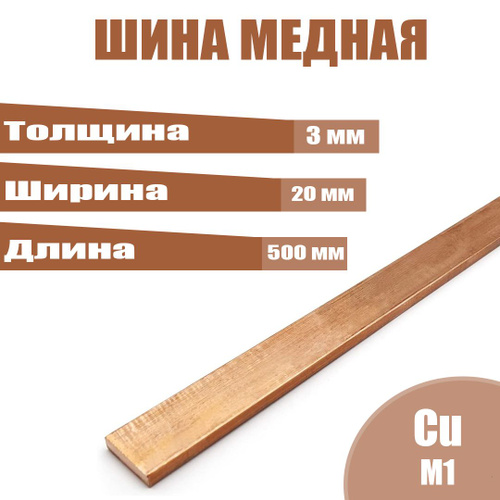

Шина медная 20х3 мм М1 | 3х20 | 0.535 кг/метр |
Шина медная 25х3 мм М1 | 3х25 | 0.668 кг/метр |
Шина медная 30х3 мм М1 | 3х30 | 0.802 кг/метр |
Шина медная 40х3 мм М1 | 3х40 | 1.069 кг/метр |
Шина медная 50х3 мм М1 | 3х50 | 1.337 кг/метр |
4х20 | 0. | |
Шина медная 30х4 мм М1 | 4х30 | 1.069 кг/метр |
Шина медная 40х4 мм М1 | 4х40 | 1.426 кг/метр |
Шина медная 50х4 мм М1 | 4х50 | 1.782 кг/метр |
Шина медная 60х4 мм М1 | 4х60 | 2.138 кг/метр |
Шина медная 20х5 мм М1 | 5х20 | 0.891 кг/метр |
Шина медная 25х5 мм М1 | 5х25 | 1.114 кг/метр |
Шина медная 30х5 мм М1 | 5х30 | 1.337 кг/метр |
Шина медная 40х5 мм М1 | 5х40 | 1.782 кг/метр |
Шина медная 50х5 мм М1 | 5х50 | 2.228 кг/метр |
Шина медная 60х5 мм М1 | 5х60 | 2.673 кг/метр |
Шина медная 80х5 мм М1 | 5х80 | 3.564 кг/метр |
Шина медная 30х6 мм М1 | 6х30 | 1.604 кг/метр |
Шина медная 35х6 мм М1 | 6х35 | 1.871 кг/метр |
Шина медная 40х6 мм М1 | 6х40 | 2. |
Шина медная 50х6 мм М1 | 6х50 | 2.673 кг/метр |
Шина медная 60х6 мм М1 | 6х60 | 3.208 кг/метр |
Шина медная 80х6 мм М1 | 6х80 | 4.277 кг/метр |
Шина медная 30х8 мм М1 | 8х30 | 2.138 кг/метр |
Шина медная 40х8 мм М1 | 8х40 | 2.851 кг/метр |
Шина медная 50х8 мм М1 | 8х50 | 3.564 кг/метр |
Шина медная 60х8 мм М1 | 8х60 | 4.277 кг/метр |
Шина медная 80х8 мм М1 | 8х80 | 5.702 кг/метр |
Шина медная 100х8 мм М1 | 8х100 | 7.128 кг/метр |
Шина медная 30х10 мм М1 | 10х30 | 2.673 кг/метр |
Шина медная 40х10 мм М1 | 10х40 | 3.564 кг/метр |
Шина медная 50х10 мм М1 | 10х50 | 4.455 кг/метр |
Шина медная 60х10 мм М1 | 10х60 | 5.346 кг/метр |
Шина медная 70х10 мм М1 | 10х70 | 6. |
Шина медная 80х10 мм М1 | 10х80 | 7.128 кг/метр |
Шина медная 100х10 мм М1 | 10х100 | 8.910 кг/метр |
Шина медная 120х10 мм М1 | 10х120 | 10.692 кг/метр |
Как рассчитать вес медной шины?
13.12.2022
Стандартная медная шина разных марок имеет широкий диапазон применения. Материал используется в производстве шинопроводов, сборок, распределительных устройств для бытового и промышленного использования. При заказе продукции стоимость рассчитывается по массе материала. Поэтому каждому покупателю желательно знать, сколько будет стоить изделие требуемого размера.
Особенности расчета массы медной шины
Визуально медная шина представляет собой брусок с прямоугольным сечением. В большинстве случаев заказчики приобретают продукцию с габаритами от 16 до 120 мм в ширину, от 3 до 30 мм в толщину и длиной от 2 до 8 метров. Также на рынке имеются нетиповые размеры изделий, шины с радиусом.
Использование продукции данного типа актуально при монтаже мощного электрооборудования, с высокими требованиями к надежности и безопасности. Для того, чтобы изделие удовлетворяло вводным данным, необходимо рассчитать ее габариты и пропускную способность, учесть минимальный запас по размерам.
При расчете желательно учитывать следующие моменты:
- в зависимости от марки продукции меняется ее удельная плотность и вес. Параметры материала можно узнать в соответствующих справочниках;
- если медная шина имеет прямоугольное сечение, для расчета массы достаточно использовать простую математическую формулу;
- при наличии в сечение радиуса формула будет более сложная. В таких случаях лучше всего воспользоваться справочными данными;
- на общедоступных ресурсах имеются онлайн-калькуляторы, с помощью которых можно достаточно точно рассчитать вес бруска необходимого размера.
Подобных подход позволяет заранее определить, сколько будет стоить медная продукция. Это дает возможность заранее спланировать бюджет.
Типовые габариты и масса медной шины
Твердая и мягкая медная шина марок ШМТ и ШММ предлагаются в различных вариантах исполнения. Допускается дополнительная обработка материала, что несколько изменяет вес продукции.
Использование онлайн-калькулятора – отличный вариант решения вопроса. От заказчика требуется найти соответствующий сайт, задать габариты продукции и марку металла. После чего получить готовый ответ на свой вопрос. Если по каким-то причинам использование калькулятора или выполнение расчетов недоступно, можно воспользоваться следующей таблицей:
|
Максимальный ток, ампер |
Масса, килограмм |
||
---|---|---|---|---|
переменный |
постоянный |
Вес 1 погонного метра |
Вес 4 погонных метров |
|
Сечение шины 15×3 |
210 |
210 |
0,4 |
1,61 |
Сечение полосы 20х3 |
275 |
275 |
0,54 |
2,14 |
|
340 |
340 |
0,67 |
2,68 |
Сечение полосы 30х4 |
475 |
475 |
1,07 |
4,29 |
Сечение полосы 40х4 |
625 |
625 |
1,43 |
5,71 |
Сечение полосы 40х5 |
700 |
705 |
1,79 |
7,14 |
Сечение полосы 50х5 |
860 |
870 |
2,23 |
8,93 |
Сечение полосы 50х6 |
955 |
960 |
2,68 |
10,72 |
Сечение полосы 60х6 |
1125 |
1145 |
3,22 |
12,86 |
Сечение полосы 60х8 |
1320 |
|
4,29 |
17,14 |
Сечение полосы 60х10 |
1475 |
1525 |
5,36 |
21,43 |
Сечение полосы 80х6 |
1480 |
1510 |
4,29 |
17,14 |
Сечение полосы 80х8 |
1690 |
1755 |
5,72 |
22,86 |
Сечение полосы 80х10 |
1900 |
1990 |
7,15 |
28,58 |
Сечение полосы 100х6 |
1810 |
1875 |
5,36 |
21,43 |
Сечение полосы 100х8 |
2080 |
2180 |
7,15 |
28,58 |
Сечение полосы 100х10 |
2310 |
2470 |
8,93 |
35,72 |
Сечение полосы 120х8 |
2400 |
2600 |
8,57 |
34,29 |
Сечение полосы 120х10 |
2650 |
2950 |
10,72 |
42,86 |
Все указанные способы расчета массы медной шины достаточно простые и не вызывают затруднений. Если вес определяется по таблице, для определения массы немерной полосы можно воспользоваться простыми формулами.
Оставить заявку
Наша продукция
Шина
медная
Фасонный
профиль
Медный
прокат
Медные
пластины
Наши сертификаты
Электрика: Сборная шина — Таблица 2: Механические свойства
Механические свойства — В этой таблице перечислены свойства, полезные при расчете таких характеристик, как жесткость и прогиб, которые часто требуются разработчикам шинных систем.
Размеры, дюймы | Площадь | Вес на фут, фунты | Горизонтальная ось | Допустимая нагрузка, *фунты | |||
---|---|---|---|---|---|---|---|
Квадратный дюйм. | Круговые милы, тыс. | Момент инерции В. 4 | Момент сопротивления сечения, дюйм. 3 | Радиус вращения In. | |||
1/16 x 1/2 1/16 x 3/4 1/16 x 1 1/16 x 1 1/2 1/16 x 2 | 0,0312 0,0469 0,0625 0,0938 0,125 | 39,7 59,7 79,6 119 159 | 0,121 0,181 0,241 0,362 0,483 | 0,000651 0,00220 0,00521 0,0176 0,0417 | 0,000260 0,00586 0,0104 0,0234 0,0417 | 0,144 0,217 0,289 0,433 0,577 | 780 1 170 1 560 2 340 3 120 |
1/8 x 1/2 1/8 x 3/4 1/8 x 1 1/8 x 1 1/2 1/8 x 2 1/8 x 2 1/2 1 /8 x 3 1/8 x 3 1/2 1/8 x 4 | 0,0625 0,0938 0,125 0,188 0,250 0,312 0,375 0,438 0,500 | 79,6 119 159 239 318 397 477 558 636 | 0,241 0,362 0,483 0,726 0,966 1,21 1,45 1,69 1,93 | 0,00130 0,00440 0,0104 0,0352 0,0833 0,163 0,281 0,447 0,667 | 0,00521 0,0117 0,0208 0,0469 0,0833 0,130 0,188 0,255 0,333 | 0,144 0,217 0,289 0,433 0,577 0,722 0,866 1,01 1,16 | 1 560 2 340 3 120 4 690 6 250 7 810 9 380 10 940 12 500 |
3/16 x 1/2 3/16 x 3/4 3/16 x 1 3/16 x 1 1/2 3/16 x 2 3/16 x 2 1/2 3 /16 x 3 3/16 x 3 1/2 3/16 x 4 | 0,0938 0,141 0,188 0,281 0,375 0,469 0,562 0,656 0,750 | 119 179 239 358 477 597 715 835 955 | 0,362 0,545 0,726 1,09 1,45 1,81 2,17 2,53 2,90 | 0,00195 0,00659 0,0156 0,0527 0,125 0,244 0,422 0,670 1,00 | 0,00781 0,0176 0,0312 0,0703 0,125 0,195 0,281 0,383 0,500 | 0,144 0,217 0,289 0,433 0,577 0,722 0,866 1,01 1,16 | 2 340 3 520 4 690 7 031 9 380 11 700 14 100 16 400 18 800 |
1/4 x 1/2 1/4 x 3/4 1/4 x 1 1/4 x 1 1/2 1/4 x 2 1/4 x 2 1/2 1 /4 x 3 1/4 x 3 1/2 1/4 x 4 1/4 x 5 1/4 x 6 1/4 x 8 1/4 x 10 1/4 x 12 | 0,125 0,188 0,250 0,375 0,500 0,625 0,750 0,875 1,00 1,25 1,50 2,00 2,50 3,009 1,5042 2,00 2,50 3,00 | 1,5042 2,00 159 239 318 477 637 796 955 1,110 1,270 1,590 1,910 2,550 3,180 3,820 | 0,483 0,726 0,966 1,45 1,93 2,41 2,90 3,38 3,86 4,83 5,80 7,73 9,66 11,6 | 0.00260 0.00879 0.0208 0.0703 0.167 0.326 0.562 0.893 1.33 2.60 4.50 10.7 20.8 36.0 | 0,0104 0,0234 0,0417 0,0938 0,167 0,260 0,375 0,510 1,667 1,04 1,5042 2,67 4,17 9004 2642 6.042 6,0046 | 0,144 0,217 0,289 0,433 0,577 0,722 0,866 1,01 1,16 1,44 1,73 2,31 6 40,20 2,89 | 3,120 4,690 6,250 9,380 12,500 15,600 18,800 21,900 25,000 31,200 37,500 50,000 62,500 75,000 |
3/8 x 3/4 3/8 x 1 3/8 x 1 1/2 3/8 x 2 3/8 x 2 1/2 3/8 x 3 3/8 х 3 1/2 3/8 х 4 3/8 x 5 3/8 x 6 3/8 x 8 3/8 x 10 3/8 x 12 | 0,281 0,375 0,562 0,750 0,938 1,12 1,31 1,50 40042 1,88 2,25 3,00 3,75 4,50 | 2,25 358 477 715 955 1,190 1,430 1,670 1,910 2,390 2,860 3,820 4,770 5,730 | 1,09 1,45 2,17 2,90 3,62 4,35 5,06 5,80 7,26 8,69 11,6 14,5 17,4 | 0,0132 0,0312 0,105 0,250 0,488 0,844 1,34 2,00 3,91 6,75 16,0 31,2 54,0 | 6,75 0,0352 0,0625 0,141 0,250 0,391 0,562 0,766 1,00 1,56 2,25 4,00 6,25 | 46 2,25 0,217 0,289 0,433 0,577 0,722 0,866 1,01 1,16 1,44 1,73 2,31 2,89 3,46 | 7,030 9,380 14,100 18,800 23,400 28,100 32,800 37,500 46,900 56,200 75,000 93,800 112,000 |
1/2 x 1 1/2 x 1 1/2 1/2 x 2 1/2 x 2 1/2 1/2 x 3 1/2 x 3 1/2 1/ 2 x 4 1/2 x 5 1/2 x 6 1/2 x 8 1/2 x 10 1/2 x 12 | 0,500 0,750 1,00 1,25 1,50 1,75 2,00 2,50 3,00 4,00 5,00 6,00 | 637 955 1 270 1 590 1 910 2 230 2 550 3 180 3 820 5 920 7 40 6 9046 | 1,93 2,90 3,86 4,83 5,80 6,76 7,73 9,66 11,6 15,5 19,3 | ||||
0,0417 0,0141 0,0333 0,0651 1,12 1,79 2,67 5,21 9,00 21,3 41,7 72,0 | 0,0833 0,188 0,333 0,521 0,750 1,02 1,33 2,08 3,00 5,33 6 8,33 | 0,289 0,433 0,577 0,722 0,866 1,01 1,16 1,44 1,73 2,31 60 4042 2,89 | 9 000 13 500 18 000 22 500 27 000 31 500 36 000 45 000 54 000 72 000 90 000 108 000 | ||||
3/4 x 4 3/4 x 5 3/4 x 6 3/4 x 8 3/4 x 10 3/4 x 12 | 3,00 3,75 4,50 6,00 7,50 9,00 | 3 820 4 770 5 730 7 640 9 550 11 500 | 11,6 14,5 17,4 23,2 29,0 34,8 | 4,00 7,81 13,5 32,0 62,5 108, | 2,00 3,12 4,50 8,00 12,5 18,0 | 1,16 1,44 1,73 2,31 2,89 3,46 | 54 000 67 500 81 000 108 000 135 000 162 000 |
* В этом случае предел текучести равен произведению предела текучести на площадь поперечного сечения шины. |
Размеры, дюймы | Площадь | Вес на фут, фунты | Вертикальная ось | Допустимая нагрузка,* фунты | |||
---|---|---|---|---|---|---|---|
Квадратный дюйм. | Круговые милы, тыс. | Момент инерции In. 4 | Момент сопротивления сечения, дюйм. 3 | Радиус вращения In. | |||
1/16 x 1/2 1/16 x 3/4 1/16 x 1 1/16 x 1 1/2 1/16 x 2 | 0,0312 0,0469 0,0625 0,0938 0,125 | 39,7 59,7 79,6 119 159 | 0,121 0,181 0,241 0,362 0,483 | 0,0000102 0,0000153 0,0000203 0,0000305 0,0000407 | 0,000326 0,000488 0,000651 0,000977 0,00130 | 0,0180 0,0180 0,0180 0,0180 0,0180 | 780 1 170 1 560 2 340 3 120 |
1/8 x 1/2 1/8 x 3/4 1/8 x 1 1/8 x 1 1/2 1/8 x 2 1/8 x 2 1/2 1 /8 x 3 1/8 x 3 1/2 1/8 x 4 | 0,0625 0,0938 0,125 0,188 0,250 0,312 0,375 0,438 0,500 | 79,6 119 159 239 318 397 477 558 636 | 0,241 0,362 0,483 0,726 0,966 1,21 1,45 1,69 1,93 | 0,0000814 0,000122 0,000163 0,000244 0,000326 0,000407 0,000488 0,000570 5 100042 6 | 0,00130 0,00195 0,00260 0,00391 0,00521 0,00651 0,00781 0,00912 0,00464 0,00464 | 0,0361 0,0361 0,0361 0,0361 0,0361 0,0361 0,0361 0,0361 0,0361 | 1 560 2 340 3 120 4 690 6 250 7 810 9 380 10 940 12 500 |
3/16 x 1/2 3/16 x 3/4 3/16 x 1 3/16 x 1 1/2 3/16 x 2 3/16 x 2 1/2 3 /16 x 3 3/16 x 3 1/2 3/16 x 4 | 0,0938 0,141 0,188 0,281 0,375 0,469 0,562 0,656 0,750 | 119 179 239 358 477 597 715 835 955 | 0,362 0,545 0,726 1,09 1,45 1,81 2,17 2,53 2,90 | 0,000275 0,000412 0,000549 0,000824 0,00110 0,00137 0,00165 0,00192 0,00042 0,00042 0,00042 | 0,00293 0,00440 0,00586 0,00879 0,0117 0,0146 0,0176 0,0205 0,0234 | 0,0541 0,0541 0,0541 0,0541 0,0541 0,0541 0,0541 0,0541 0,0541 | 2 340 3 520 4 690 7 031 9 380 11 700 14 100 16 400 18 800 |
1/4 x 1/2 1/4 x 3/4 1/4 x 1 1/4 x 1 1/2 1/4 x 2 1/4 x 2 1/2 1 /4 x 3 1/4 x 3 1/2 1/4 x 4 1/4 x 5 1/4 x 6 1/4 x 8 1/4 x 10 1/4 x 12 | 0,125 0,188 0,250 0,375 0,500 0,625 0,750 0,875 1,00 1,25 1,50 2,00 2,50 3,00 | 159 239 318 477 637 796 955 1,110 1,270 1,590 1,910 2,550 3,180 3,820 | 0,483 0,726 0,966 1,45 1,93 2,41 2,90 3,38 3,86 4,83 5,80 7,73 9. 11,6 | 666 0,000651 0,000977 0,00130 0,00195 0,00260 0,00326 0,00391 0,00456 0,00521 0,00651 0,00781 0,00104 0,0130 6 0,0130 | 0.00521 0.00781 0.0104 0.0156 0.0208 0.0260 0.0312 0.0365 0.0417 0.0521 0.0625 0.0833 0.104 0.125 | 0,0722 0,0722 0,0722 0,0722 0,0722 0,0722 0,0722 0,0722 0,0722 9,0722 0,0722 0,0722 0042 0,0722 0,0722 0,0722 0,0722 | 3,120 4,690 6,250 9,380 12,500 15,600 18,800 21,900 25,000 31,200 37,500 50,000 62,500 75,000 |
3/8 x 3/4 3/8 x 1 3/8 x 1 1/2 3/8 x 2 3/8 x 2 1/2 3/8 x 3 3/8 х 3 1/2 3/8 х 4 3/8 х 5 3/8 х 6 3/8 х 8 3/8 х 10 3/8 х 12 | 0,281 0,375 0,562 0,750 0,938 1,12 1,31 1,50 1,88 2,25 3,00 6 0,50 42 0,74 900 | 358 477 715 955 1,190 1,430 1,670 1,910 2,390 2,860 3,820 4,770 5,730 | 1. 1,45 2.17 2,90 3,62 4,35 5,06 5,80 7,26 8,69 11,6 14,5 17,4 | 0,00330 0,00439 0,00659 0,00879 0,0110 0,0132 0,0154 0,0176 0,0220 0,0264 0,0352 0,0439 0,0277 0,0352 0,0439 0,0267 0,0352 0,0439 0,0264 0,0352 0,0439 0,0264 2 | 2,0352 0.0176 0.0234 0.0352 0.0469 0.0586 0.0703 0.0820 0.0938 0.117 0.141 0.188 0.234 0.281 | 0,108 0,108 0,108 0,108 0,108 0,108 0,108 0,108 0,108 0,108 0,108 0,108 | 7,030 9,380 14,100 18,800 23,400 28,100 32,800 37,500 46,900 56,200 75,000 93,800 112,000 |
1/2 x 1 1/2 x 1 1/2 1/2 x 2 1/2 x 2 1/2 1/2 x 3 1/2 x 3 1/2 1/ 2 x 4 1/2 x 5 1/2 x 6 1/2 x 8 1/2 x 10 1/2 x 12 | 0,500 0,750 1,00 1,25 1,50 1,75 2,00 2,50 3,00 4,00 5,00 6,00 | 637 955 1 270 1 590 1 910 2 230 2 550 3 180 3 820 5 920 7 40 6 9046 | 1,93 2,90 3,86 4,83 5,80 6,76 7,73 9,66 11,6 15,5 19,3 | ||||
0,0104 0,0156 0,0208 0,0260 0,0312 0,0365 0,0417 0,0521 0,0625 0,0833 0,104 0,125 | 0,0417 0,0625 0,0833 0,104 0,125 0,146 0,167 0,208 0,250 0,333 0,417 0,500 | 0,144 0,144 0,144 0,144 0,144 0,144 0,144 0,144 0,144 0,144 0,144 0,144 | 96 0,144 9 000 13 500 18 000 22 500 27 000 31 500 36 000 45 000 54 000 72 000 90 000 108 000 | ||||
3/4 x 4 3/4 x 5 3/4 x 6 3/4 x 8 3/4 x 10 3/4 x 12 | 3,00 3,75 4,50 6,00 7,50 9,00 | 3 820 4 770 5 730 7 640 9 550 11 500 | 11,6 14,5 17,4 23,2 29,0 34,8 | 0,141 0,176 0,211 0,281 0,352 0,422 | 0,375 0,469 0,562 0,750 0,938 1,12 | 0,216 0,216 0,216 0,216 0,216 0,216 | 54 000 67 500 81 000 108 000 135 000 162 000 |
* В этом случае предел текучести равен пределу текучести, умноженному на площадь поперечного сечения шины. |
