определение, конструктивные особенности, назначение и установка

В процессе монтажа электрических цепей в распределительных устройствах и силовых блоках используют шинопровод, или электротехническую шину. Так называют конструкцию – проводник, изготовленную из металла с низким удельным сопротивлением.

Содержание

  1. Преимущества использования шинопроводов
  2. Классификация шин по форме сечения
  3. Металлы, используемые в производстве шин
  4. Маркировка электрических шин
  5. Нулевая шина

Преимущества использования шинопроводов

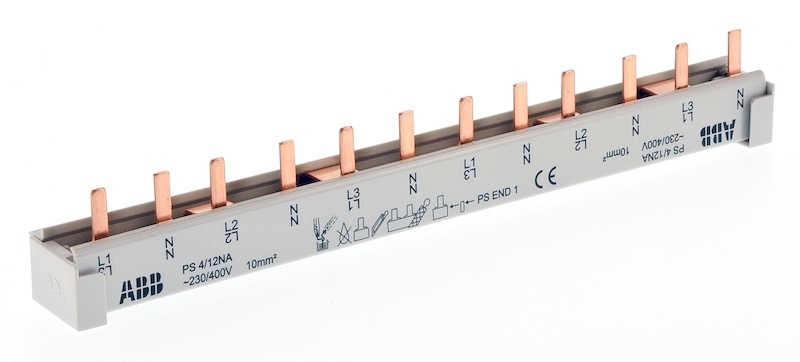

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Область применения электрических шин – подключение электрических цепей в низковольтных сетях или высоковольтных разрядных устройств, подстанций и т.д.

Классификация шин по форме сечения

Поперечное сечение шин

В зависимости от формы поперечного сечения шинопровода различают:

  • трубчатые конструкции;
  • прямоугольные модели;
  • коробчатые проводники;
  • двух- или трехполосные модели.

Преимущества проводников с прямоугольным сечением – эффективное отведение тепла и низкое сопротивление силы тока, что снижает активную и ограничивает реактивную энергию. Таким образом удается обеспечить существенную экономию дорогостоящих энергоресурсов, что имеет важное значение для крупных коммерческих и производственных объектов.

Область применения шинопровода прямоугольного сечения – монтаж сетей и распределительных устройств силой тока в диапазоне 2000-4000А. Возможно соединение нескольких плоских шин для получения двух- или трехполосных конфигураций.

Плоские и коробчатые модификации шинопровода находят применение в сетях, работающих под напряжением до 35кВ.

Оптимальной модификацией считается трубчатая электрическая шина. В числе ее основных преимуществ – эффективное теплоотведение, высокая прочность и равномерность распределения образующегося электрического поля.

Металлы, используемые в производстве шин

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

  • медь;
  • алюминий;
  • сталь;
  • сталеалюминий — стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Маркировка электрических шин

Маркировка нулевых шин

Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.

Цветовое обозначение шин позволяет точно определить их тип и назначение:

  • Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
  • Нейтральный и рабочий проводник обозначен с помощью синего цвета.
  • Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.

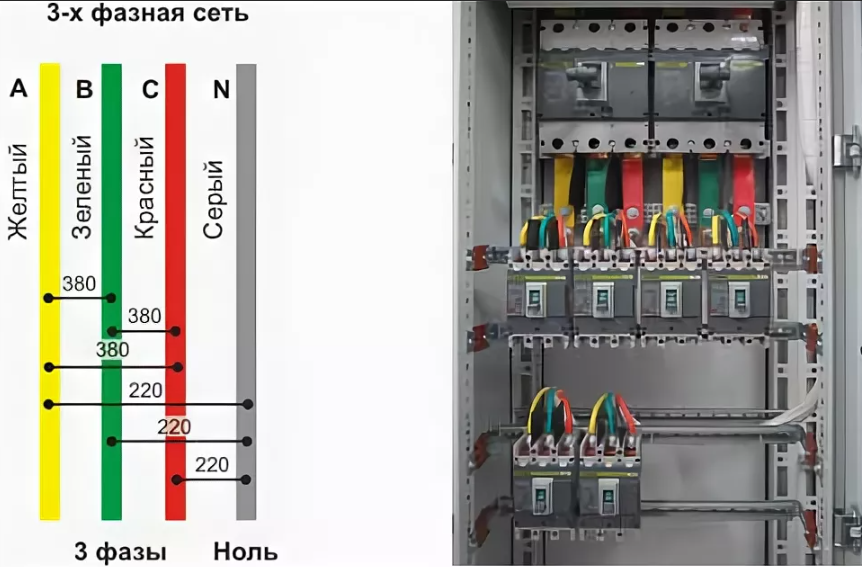

В сетях трехфазного тока фаза А отмечена желтым цветом, фаза В – зеленым, фаза С – красным.

Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:

  • в однофазной сети – L;
  • в трехфазной сети – L с цифрами от 1 до 3;
  • средний – М;
  • нейтральный, или нулевой – N;
  • заземляющий – PE;

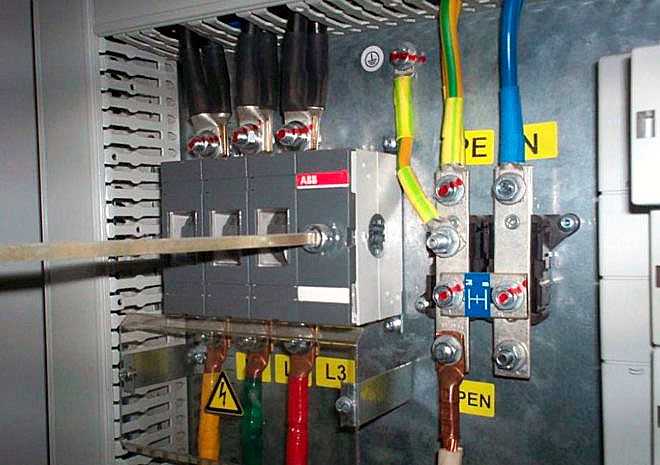

  • совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).

Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.

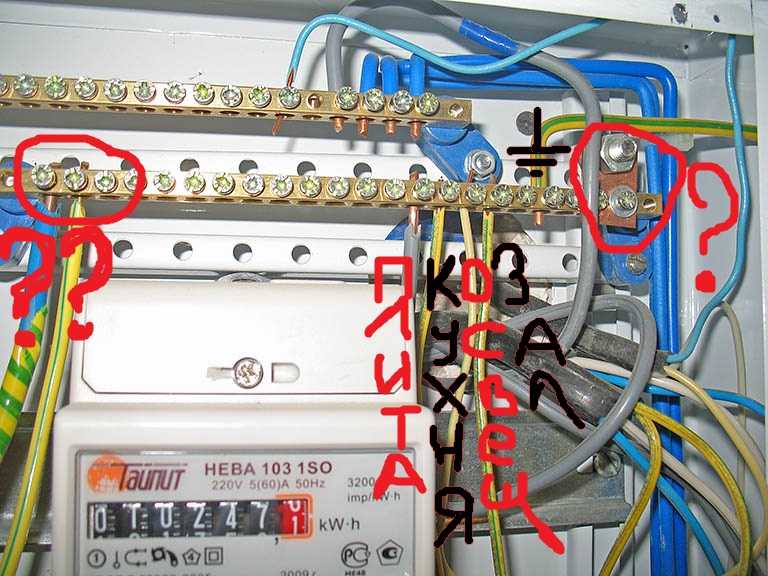

Нулевая шина

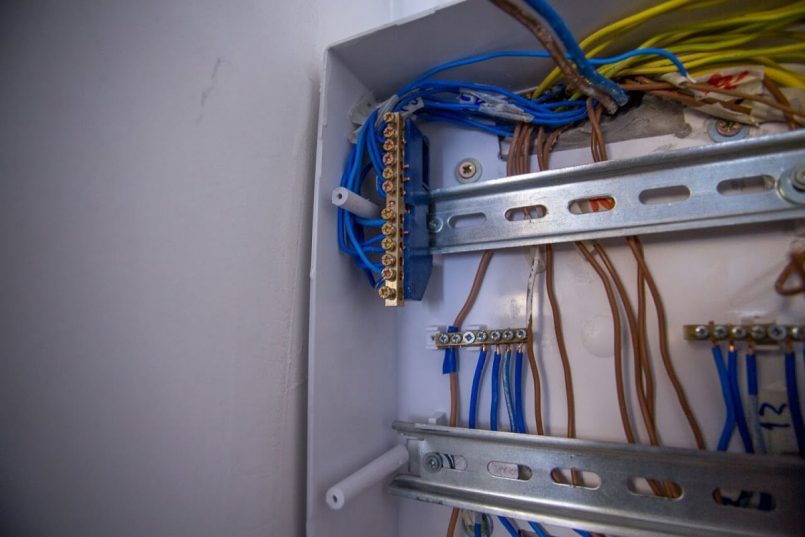

Шина нулевая на Дин-рейке

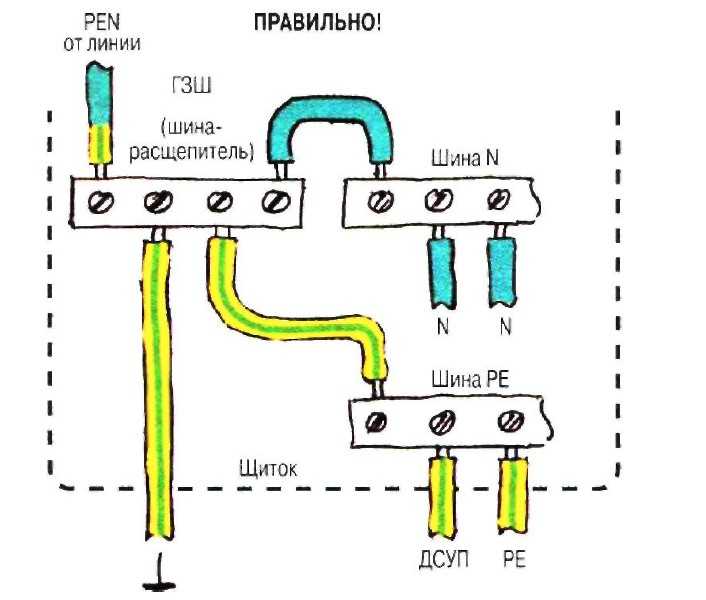

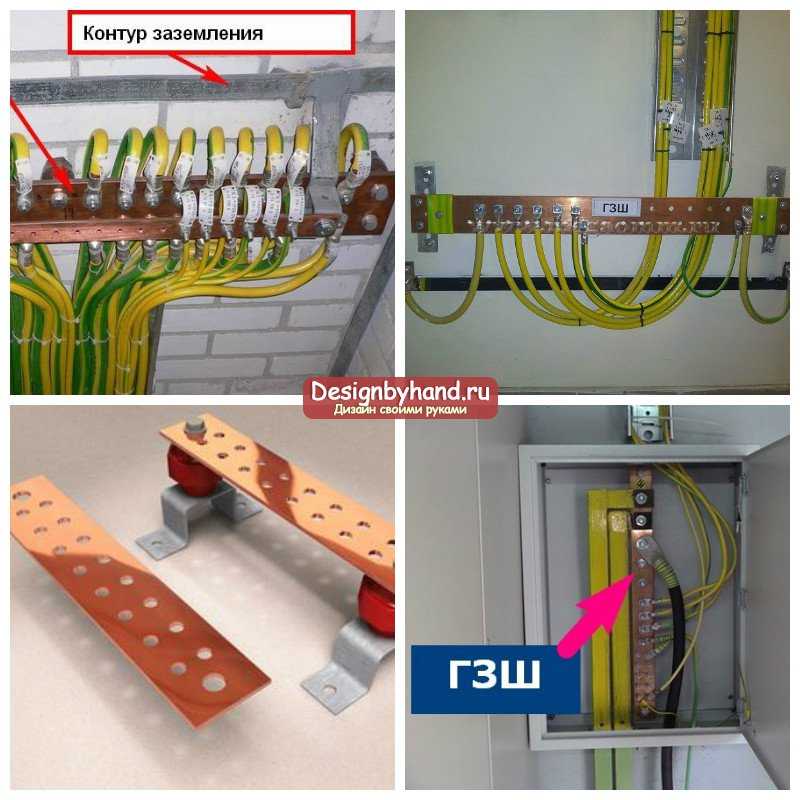

Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.

Благодаря применению нулевой шины удастся:

  • повысить эффективность используемых защитных автоматических устройств;
  • создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
  • аккуратно и безопасно разделить нулевые и рабочие проводники;
  • выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
  • смонтировать единую цепь от точки заземления до каждой нагрузки.

Важное условие при выборе нулевой шины – учет ограничений по максимально допустимой площади сечения проводов. Это обеспечит безопасность эксплуатации сети и бесперебойное электроснабжение на объекте. Кроме того, подбор оптимальной модификации проводника осуществляется с учетом предельного количества подключаемых нагрузок.

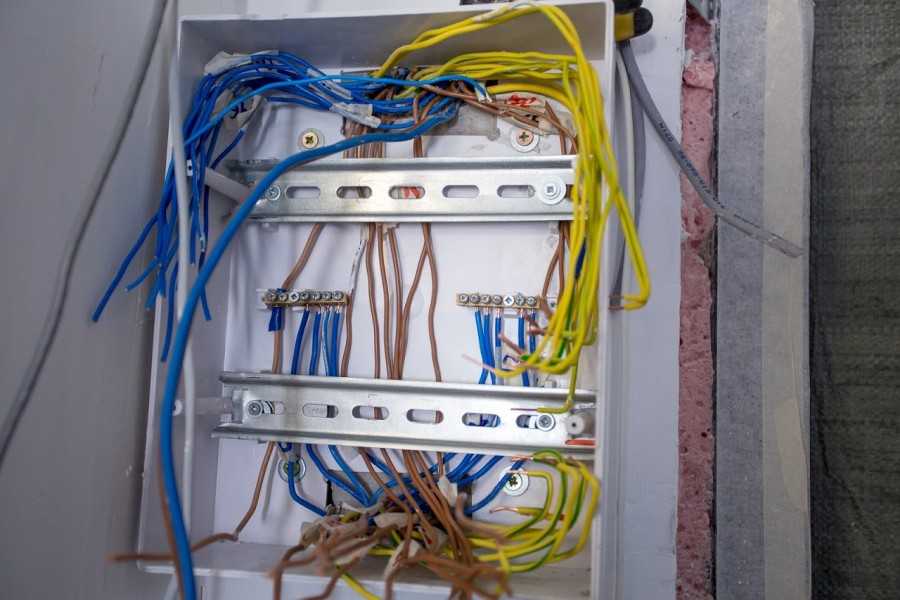

Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.

Виды шин и проводов | Шины и токопроводы

  • справка
  • шины и провод

Шины являются жесткими неизолированными проводниками, из которых выполняются сборные шины распределительных устройств, электрическое соединение между аппаратами и присоединение их к сборным шинам.
Материал шин должен удовлетворять ряду требований: обеспечивать необходимую электрическую проводимость, механическую прочность, быть устойчивым к химическим воздействиям окружающей среды, иметь небольшую массу и стоимость. В качестве материала шин могут быть использованы медь, алюминий и сталь. Медные шины используются только в особых случаях и при соответствующем технико-экономическом обосновании. Стальные шины могут использоваться в маломощных электроустановках при рабочих токах до 200-300 А.
По соображениям экономического порядка применяют, как правило, шины из алюминия и его сплавов с различными электрическими и механическими характеристиками.

Распространенной формой поперечного сечения шин является прямоугольник, имеющий соотношение сторон в /Л = 1/5 1/12 (рис. 1, а). Такие шины называются плоскими. Они обеспечивают хороший отвод тепла в окружающую среду, так как имеют большую поверхность охлаждения. При рабочих токах более 2000А токопроводы собирают из нескольких шин (пакет шин). Пакет состоит из двух или трех полос (рис. 1, б и в). Допустимый ток при этом увеличивается соответственно до 3200 и 4100 А, т.е. не пропорционально числу полос из-за неравномерного распределения тока между полосами и ухудшения условий охлаждения. Недостатком пакета шин является также сложность монтажа и снижение механической устойчивости шин при КЗ из-за притяжения полос друг к другу, так как по ним протекают токи одного направления. Чтобы исключить смыкание полос при КЗ, между ними ставятся дистанционные прокладки с соответствующим креплением.
При больших рабочих токах применяют составные шины из двух коробчатых шин большого сечения (рис. 1, г), имеющих толщину /. Благодаря малому влиянию эффекта близости и достаточно хорошему охлаждению использование металла коробчатых шин получается значительно лучше по сравнению с пакетом прямоугольных шин того же общего сечения. Расчеты показывают, что уже трехполосовые пакеты шин выгодно заменять коробчатыми шинами.
Шины прямоугольного и коробчатого сечения применяют на напряжение до 10 кВ. В установках напряжением 35 кВ и выше необходимо учитывать явление коронного разряда, который возникает при частичном электрическом пробое воздуха у поверхности проводника. Шины прямоугольного и коробчатого сечения способствуют формированию неравномерного электрического поля и появлению короны (фиолетового свечения, хорошо видимого в темноте). Коронирование шин весьма нежелательно, так как при этом происходит ионизация воздуха, снижающая его электрическую прочность и облегчающая перекрытие изоляторов и пробой между фазами. При коронных разрядах происходит образование озона и окислов азота. Озон интенсивно окисляет металлические конструкции распределительного устройства, а окислы азота образуют с водой азотную кислоту, которая разрушает изоляцию и металлы.

Рис. 1. Формы поперечного сечения шин:
а — прямоугольник; б — пакет из двух полос; в — пакет из трех полос; г — коробчатые шины; д — трубчатые шины
Наиболее совершенной формой поперечного сечения шин является круглая кольцевая, которую имеют трубчатые шины (рис. 1, д). При правильном выборе соотношения толщины стенки t и диаметра трубы D обеспечивается хороший отвод тепла и достаточная механическая прочность. Вокруг трубчатой шины создается равномерное электрическое поле, что препятствует возникновению короны. Трубчатые шины укрепляют на опорных стержневых или штыревых изоляторах, а также крепят к опорным конструкциям гирляндами подвесных изоляторов.
Наряду с трубчатыми шинами в открытых распределительных устройствах широко применяют многопроволочные гибкие провода. Обычно применяют сталеалюминиевые провода марки АС, у которых сердечник скручен из стальных оцинкованных проволок, а алюминиевая часть из проволок одинакового диаметра укладывается рядами (повивами) вокруг стального сердечника.
Окраска шин эмалевой краской несколько повышает теплоотдачу в окружающую среду, что дает возможность увеличить допустимый ток нагрузки на шины. Для облегчения ориентировки персонала в электроустановке применяют цветную окраску шин.
В распределительных устройствах постоянного тока шины положительной полярности окрашивают в красный цвет, отрицательной — в синий.

Окраска шин при переменном трехфазном токе следующая:
фаза А — желтый цвет;
фаза В — зеленый;
фаза С — красный;
нулевая рабочая N — голубой;
нулевая защитная N — продольные полосы желтого и зеленого цветов.
Шины однофазного тока, являющиеся ответвлением от системы трехфазного тока, окрашиваются как соответствующие шины, от которых они ответвляются.
Резервные шины окрашиваются в цвет резервируемой основной. Если же резервная шина может заменить любую из основных, то она окрашивается поперечными полосами в цвета основных, которые чередуются между собой.
Многопроволочные гибкие провода не окрашивают, так как изменение провисания их при изменении температуры нагрева приводит к разрушению слоя краски.

Выбор шин и проводов распределительных устройств осуществляется по максимальным рабочим токам, при которых температура нагрева токоведущих частей не превышала бы 70°С. Для этого должно быть выполнено условие

где
Iдоп — длительно допустимый ток нагрузки токоведущей части; Iраб. макс — максимальный рабочий ток выбираемого проводника.
