Шкаф ввода питания: Для чего необходим шкаф автоматического ввода резерва АВР
alexxlab | 19.04.2023 | 0 | Разное
Болид ШВР-110 Шкаф ввода резерва: Шкафы ввода резерва
- Каталог
- Источники питания
- Шкафы ввода резерва
- ШВР-110
1 год гарантии
- Производитель: Болид
- Поделиться
- В избранное
224 просмотра
Данная позиция временно недоступна к заказу
- Описание
- Документация
- Отзывы
- Консультация
Шкаф ввода резерва, два ввода, входное напряжение 380 В, номинальный коммутируемый ток 225 А, потребляемая мощность 30 Вт, два контрольных реле, степень защиты оболочкой IP54, диапазон рабочих температур -30…+55°С, габаритные размеры 700 600 240 мм
Шкаф ввода резерва, два ввода, входное напряжение 380 В, номинальный коммутируемый ток 225 А, потребляемая мощность 30 Вт, два контрольных реле, степень защиты оболочкой IP54, диапазон рабочих температур -30…+55°С, габаритные размеры 700×600×240 мм
Технические характеристики ШВР-110:
| Напряжение питания, B: | |
| – от трёхфазной сети переменного тока частотой (50 ±1) Гц | 380 |
| Номинальный коммутируемый ток, А | 225 |
| Потребляемая мощность, Вт | 30 |
| Степень защиты | IP54 |
| Габаритные размеры, мм | 700х600х240 |
Документация:
- Паспорт ШВР-110
- Сертификат соответствия
Консультация
Задайте вопрос специалисту о ШВР-110 Шкаф ввода резерва
ШВР-110 относится к негабаритному товару, для расчета стоимости доставки необходимо обратиться к менеджеру компании.
- Тел: 8-800 777-85-21;
- e-mail: [email protected]
Отзывы о ШВР-110:
Ваш отзыв может быть первым!

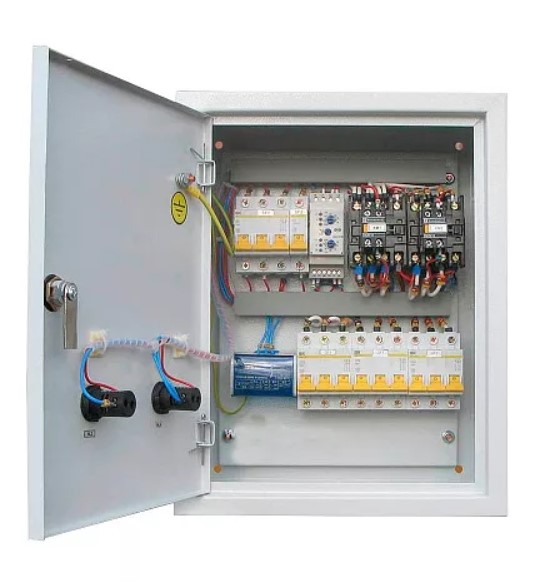

Шкафы автоматического ввода резерва (АВР) на базе микропроцессорного контроллера
Шкаф автоматического ввода резерва (АВР) предназначен для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, и автоматического восстановления основного питания при восстановлении рабочего источника питания.
АВР широко используются в системах электроснабжения на промышленных предприятиях, объектах связи и транспорта для обеспечения надежности электроснабжения потребителей 1-й и 2-й категории.
Подробная информация
Базовый комплект шкафа АВР
- шкаф;
- приборы контроля параметров электрической энергии основного и резервного вводов;
- многофункциональный контроллер сбора и обработки информации с модулями ввода аналоговых и дискретных сигналов;
- вводные автоматические выключатели;
- индикаторы включения контакторов основного и резервного вводов;
- индикаторы нарушения порядка чередования фаз основного и резервного вводов;
- текстовый дисплей с клавиатурой, встроенной на дверь шкафа;
- стрелочные приборы контроля тока и напряжения.
Шкаф АВР способен работать в ряде режимов. Выбор функциональных возможностей определяется программой, определяемой при заполнении опросного листа. Помимо этого в серийном варианте контроллер поставляется запрограммированным под конкретное приложение (тип двигателя, напряжение питания и число фаз) и не требует каких-либо дополнительных затрат.
В обычной конфигурации реализуется АВР объектов с электроснабжением от двух фидеров. В качестве второго фидера может использоваться ДГА. Для этого контроллер имеет необходимые программы обработки старт-стоповых и аварийных ситуаций для различных модификаций двигателей как российского, так и зарубежного производства.
Шкаф АВР позволяет производить дистанционный мониторинг или управление объектами АВР и ДГА. Кроме режима АВР поддерживается режим ручного управления контакторами фидеров, а при наличии ДГА – стартом/остановом.
Возможна организация связи с верхним уровнем по интерфейсам RS-232 или RS-485 (на основе протокола Modbus).

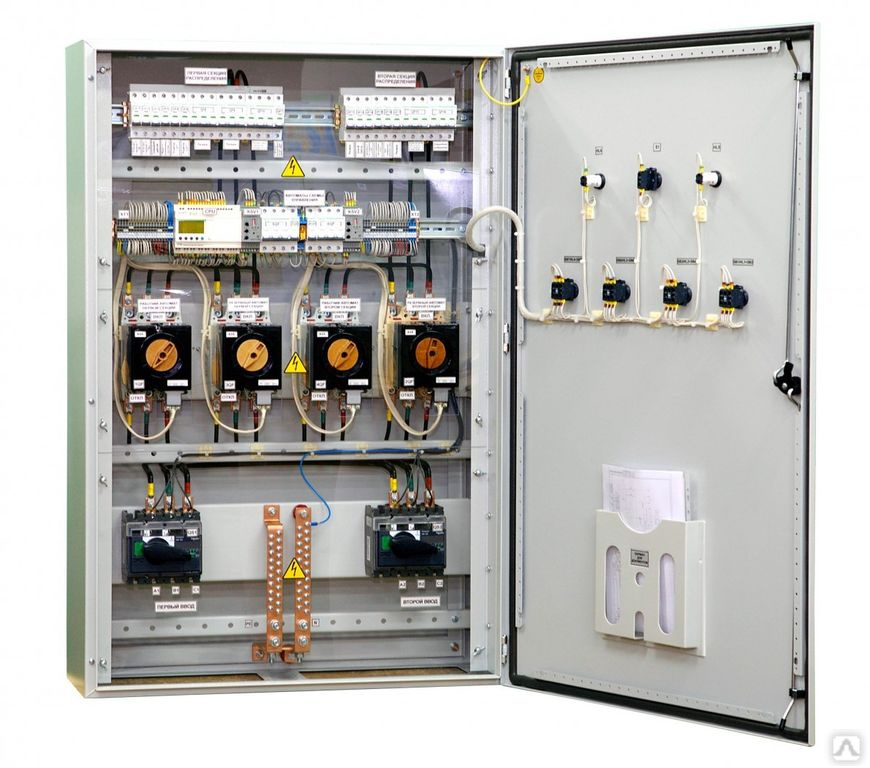

Конструкция и состав щита АВР
Конструктивно щит АВР может изготавливаться в двух вариантах: в навесном или напольном исполнении в зависимости от номинального тока коммутации и требований Заказчика.
Конструктивное исполнение щита АВР обеспечивает свободный доступ к элементам управления и обслуживания, а также обеспечивает удобство монтажа и демонтажа.
Технические характеристики АВР
| Номинальное напряжение, кВ | 0,4-6-10 |
| Частота питающей сети, Гц | 47÷63 |
| Мощность питающего трансформатора, кВА, не менее: | 1500 |
| Ток динамической устойчивости, длительностью 0,02 с, кА, не менее: | 20 |
| Диапазон уставок по току, А | 0,1- 99,99 |
| Диапазон уставок по напряжению | 0,4 Uном – 1,00 Uном |
| Диапазон уставок по времени, с | 0,00 – 99,99 |
Дискретность уставок: – по току, А | 0,01 0,01 |
| Срок службы, не менее | 20 лет |
| Условия эксплуатации: закрытые отапливаемые помещения с температурой, °С | от 0 до +40 |
| Число включений, не менее | 10000 |
| Охлаждение | естественное, воздушное |
| Степень защиты корпуса, IP | 20÷54 |
Разработчик
Инженерно-производственный комплекс «ЩИТ»
Производственный комплекс проводит полный цикл работ от проектирования и конструирования до производства, сборки, поставки и монтажа электрощитового оборудования самого высокого качества с последующим сервисным обслуживанием на объектах энергосистем.
Подробнее →
Заказать оборудование
Решение любых вопросов
Специалисты АО «ЧЭАЗ» помогут вам своевременно разрешить любую возникшую сложность, пояснить что-либо, ответить на любой вопрос, оформить заявку.
Сделать запрос
Низковольтные комплектные устройства для промышленности
Корпуса блоков питания| CommScope
- Дом
- Тип продукта
- Шкафы, панели, корпуса и питание
- Наружные корпуса
- Корпуса источников питания
Показаны 12 15 из 15 найденных результатов
Сортировать Сортировать по: номеру детали Сортировать по: названию детали Сортировать по: описанию Сортировать по: популярности
Скачать список продуктов 6B4D188A-4265-4FD3-AF10-178734D83F7CСоздано с помощью SketchTool.
Загрузка…
760173310
RBA72-36 Батарейный шкаф, 48В, VRLA/TEC
760173310
- Тип продукта: Корпус резервного питания
- Доступ: Задние панели (2)
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
- Тип продукта: Корпус резервного питания
- Доступ: Задние панели (2)
760187500
RBA72-36 Батарейный шкаф, 48 В, SAFT/DAC
760187500
- Тип продукта: Корпус резервного питания
- Доступ: Задние панели (2)
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
760187500
- Тип продукта: Корпус резервного питания
- Доступ: Задние панели (2)
760209700
RBC36 Аккумулятор для оборудования HEX Пустой шкаф Micro Cell Site
760209700
- Тип продукта: Корпус микросотовой станции
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
760209700
- Тип продукта: Корпус микросотовой станции
760209718
RBC36 Оборудование HEX Пустой шкаф Micro Cell Site
760209718
- Тип продукта: Корпус микросотовой станции
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
760209718
- Тип продукта: Корпус микросотовой станции
А-100329
Шкаф переменного тока Link, Mark 4
A-100329
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100329
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100454
Шкаф стойки однофазного счетчика
A-100454
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100454
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100455
Шкаф однофазного счетчика
A-100455
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100455
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100468
Шкаф трехфазного счетчика
A-100468
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100468
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100472
Кабинет объединенных служб (АО), Марк 3
А-100472
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100472
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100474
Интегрированный шкаф питания и связи (IPC), Mark 2
A-100474
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь | Боковая дверь
- Тип материала: Алюминий
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100474
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь | Боковая дверь
- Тип материала: Алюминий
А-100514
Шкаф стойки счетчика только с задней панелью
A-100514
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100514
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
А-100606
Шкаф счетчика, пустой
А-100606
- Тип продукта: Блок питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
СпецификацииХарактеристики
ДокументацияДокументы
Сравнивать
A-100606
- Тип продукта: Корпус блока питания
- Доступ: Входная дверь
- Тип материала: Оцинкованная сталь
Сравнивать
- Другие способы просмотра
Доступны различные дополнительные аксессуары. Свяжитесь с торговыми партнерами Magna-Power для получения дополнительной информации о пользовательской интеграции.
