Особенности изготовления шлакоблочного станка своими руками

Одной из разновидностей камня для стройки является шлакоблок.

Для его изготовления применяется метод прессовки и специальные формы, которые заполняются шлакосодержащим наполнителем.

Для связки компонентов, которыми заполняется форма, используют цемент определенной марки.

Изготовить шлакоблоки можно и самому. Для этого необходимо сделать шлакоблочный станок своими руками.

Особенности строительного камня

Шлакоблоки

Характеристики шлакоблока в полной мере зависят от того, какой наполнитель используется для заполнения форм.

Самым прочным и долговечным является тот материал, при изготовлении которого используются такие материалы, как галька, щебень или песок.

При классификации стройкамня ориентируются на такие его характеристики, как прочность, теплопроводность, морозоустойчивость, водонепроницаемость и пр.

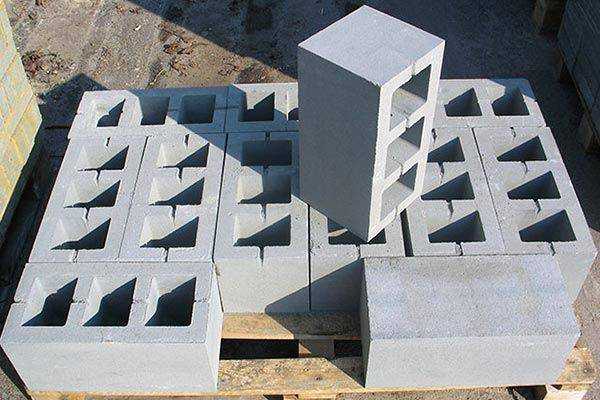

Современная промышленность предлагает потребителям несколько видов шлакоблоков:

• Полно- и пустотелые. Эти виды материалов одинаково успешно используются при выполнении строительных работ. Если полнотелые блоки актуальны при закладке основания зданий, колонн, нижних этажей, то пустотелые используются преимущественно для строительства стен и внутренних перегородок. Отличительной особенностью шлакоблоков является их высокий показатель прочности и небольшой вес. Это позволяет не утяжелять конструкцию.
• Облицовочные. Они отличаются наличием внешнего декоративного слоя, которые имеет вид декоративного камня или штукатурки. Кроме этого этот слой также выполняет защитную функцию шлакоблоков от воздействия влаги. Такие свойства данного вида строительного камня позволяет избежать проведения отделочных работ высокой сложности.
• Перегородочные. Основная область их применения заключается монтаж внутренних перегородок. Благодаря этому удается соблюсти такие требования, как ровность поверхности перегородки, высокая скорость выполнения строительных работ, экономия строительных материалов.
• Цветные. Данный вид шлакоблоков применяется при монтаже заборов, столбов или фронтонов. Добиться разных оттенков удается в результате добавления в смесь мела или измельченного кирпича разных цветов.
• Фундаментные. Среди преимуществ этого вида шлакоблоков можно назвать длительный срок эксплуатации, привлекательный вид, отсутствие усадки и растрескивания. При их использовании во время монтажа основания здания обязательным условием является применение ЖБ ленты, толщиной не меньше 1, 6 см.
• Колотые. Его применение при выполнении строительных работ позволяет придать поверхности внешний вид колотого или рваного кирпича.

Преимущество шлакоблоков перед другими материалами:

• Изготавливать изделия можно непосредственно на месте проведения строительных работ, не привлекая стороннюю помощь или дополнительные транспортные средства.
• Простота производственного процесса, который не нуждается в использовании таких сложных процессов, как автоклавирование или паровая сушка.
• Низкая себестоимость готового изделия.
• Высокая скорость производства.
• Возможность изготовления шлакоблоков разной формы, каковой требует вид работы.
• Строение, для постройки которого были использованы шлакоблоки, обладают высокой способностью сохранять тепло.

Наличие нескольких видов шлакоблоков значительно расширяет область их использования.

Использование опалубки и других форм

Известно несколько возможностей изготовления шлакоблоков в домашних условиях. Одним из наиболее простых, считается производство посредством использования специальной опалубки.

Стандартный размер шлакоблока – 390 х 190 х 188 мм. При самостоятельном изготовлении материала не исключена возможность отступления от существующих стандартов. При изготовлении опалубки рекомендуется ориентироваться на предполагаемые размеры блоков.

Разновидности шлакоблоков

Для того чтобы с формами было удобно работать специалисты советуют делать их разъемного типа. Для изготовления можно использовать такие материалы, как дерево либо металл.

Опалубка состоит из 4 стенок и дна. Как правило, изготавливается общая форма на 4 – 6 блоков. Между ними устанавливаются перегородки. Если в качестве материала используется металл, на стенках делаются насечки на одинаковом расстоянии. Благодаря им боковушки соединяются между собой.

При изготовлении полнотелых блоков нет необходимости использовать дополнительные подручные материалы. В процессе производства пустотелых блоков необходимо использовать обычные стеклянные бутылки. Они вставляются в уже залитую в опалубку смесь, а после подсушки блоков изымаются.

Если нельзя изготовить деревянную или металлическую опалубку, ее можно довольно успешно заменить обычной ямкой в земле необходимого размера. Ее стенки нужно немного сбрызнуть водой и присыпать песком.

Можно также использовать формы без днища. Для этого можно использовать деревянные доски, соединенные между собой металлической лентой. Главное в данном случае, выставить доски таким образом, чтобы они соответствовали необходимым размерам.

Если изготовление шлакоблоков планируется разовое, не исключена возможность использовать в качестве формы рамку из пенопласта, выставленную на ровную поверхность.

Существует немало вариантов использования недорогих подручных элементов для монтажа формы.

Изготовление станка

Производить изделия можно и в самому. Для этого необходимо изготовить станок для изготовления блоков в домашних условиях. При этом не понадобиться наличие сложного специального оборудования и инструментов. Хватит только иметь в наличии сварочный аппарат и слесарные инструменты.

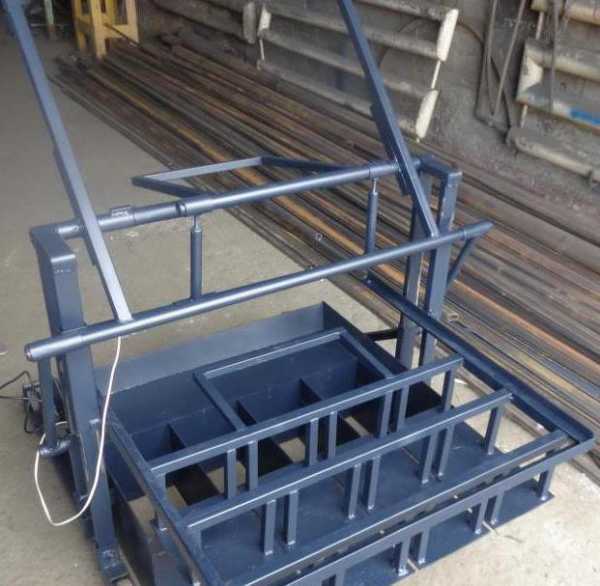

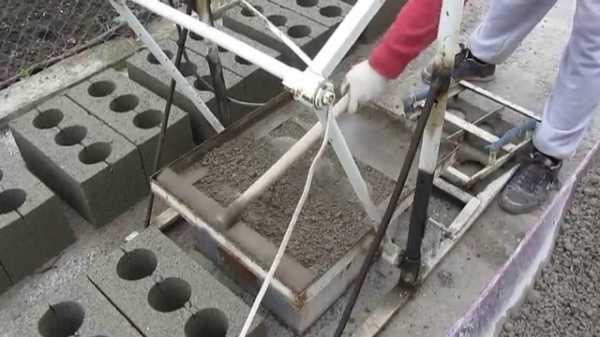

Самодельный станок для шлакоблоков

В качестве основы при изготовлении такого станка используется специальная матрица, конструкция которой оборудована формой для заливки рабочего материала. Кроме этого матрица оборудована коробом из металла. В нем есть элементы в виде пустот.

Для того чтобы изготовить такую матрицу понадобиться иметь такие инструменты:

• Сварочный аппарат
• Болгарка
• Тиски
• Инструмент для слесарных рабо

Кроме этого понадобиться наличие и рабочего материала:

• Металлический лист
• Стальная труба
• Полоса из стали
• Электромотор
• Крепежные элементы

Процесс изготовления станка не очень сложный. Для того чтобы избежать проблем рекомендуется следовать такой инструкции:

• Для начала необходимо определиться с тем, какие габаритные размеры будет иметь станок.
• Посредством использования листа металла вырезать боковины изделия (2 штуки) и перегородку, которая будет установлена между перегородками. В результате сборки этих частей образуется конструкция короба, состоящего из одинаковых половинок.
• Стальную трубу разрезать на 6 частей, высота которых совпадает с высотой боковинок станка.
• Каждой части трубы нужно придать форму конуса. Для этого нужно сначала сделать надрез в трубе до половины отрезка, а потом сжать половинки между собой и закрепить при помощи сварки. В результате выполнения этих операция внутренний диаметр каждого отрезка трубы уменьшиться на 2 мм.
• Куски трубы приварить друг к другу.
• К двум частям трубы, расположенным по краям, приваривается часть металлической пластины.
• По центру каждого отрезка трубы сделать пропил, а затем приварить к нему проушины. С их помощью можно будет крепиться ограничители. В результате этого получится механизм посредством использования которого, можно будет делать шлакоблоки двух типов: не монолитного или монолитного.
• На одну из поперечных стенок приварить 4 болта, при помощи которых будет крепиться двигатель.
• С той стороны, где будет загружаться рабочая смесь приварить фартук и лопасти.
• Зачистить и отполировать все сварочные швы, что позволит подготовить их для покраски.
• В форме станка выполнить пресс. Для этого пригодится пластина с отверстиями, большими на 4 мм, чем диаметр цилиндра. Пресс поместить в средину короба на 6 см в глубину.
• Посредством приваривания ручек удастся обеспечить удобство работы с агрегатом.
• Покрыть готовый станок грунтовкой, обладающей антикоррозийными свойствами.
• После того, как грунтовка полностью высохнет установить на место двигатель.

По завершении всех вышеперечисленных операций можно приступить к опробованию станка.

Чертеж станка для изготовления блоков

Чтобы переделать электродвигатель на вибромотор нужно на его вал приварить болты, которые имеют вид эксцентриков. На них монтируются гайки. Скорость вибрации мотора будет иметь непосредственную зависимость от величины гаек.

Для предотвращения прилипания рабочей смеси к металлическим частям станка их нужно перед началом работы специальным маслом.

Двигатель нужно включать перед тем, как приступить к процессу прессовки блоков. Не стоит также забывать об обязательной изоляции электромотора. Сделать это можно посредством монтажа фартука, который будет защищать мотор от попадания на него смеси.

После того, как шлакоблоки уже изготовлены, они обязательно должны подсохнуть при температуре не выше 30 градусов 2 – 3 часа. Если процесс сушки происходит на солнце, готовые блоки необходимо предварительно накрыть ПЭ пленкой.

Следуя вышеизложенной инструкции станок для производства шлакоблоков можно изготовить своими руками. Для этого не понадобиться наличие сложного оборудования и материалов.

Изготовление блоков

Процесс изготовления шлакоблоков имеет определенную последовательность, которой необходимо придерживаться:

• Приготовить рабочую смесь из шлака, воды и цемента, которые перемешиваются в бетономешалке или при помощи смесителя. Если это делать вручную, процесс займет намного больше времени, а качество смешивания не будет идеальным.
• Не стоит забывать о том, что все процессы выполняются в теплом помещении. В противном случае вода может замерзнуть.
• Готовую смесь поместить в форму и уплотнить при помощи виброплиты на протяжении 35 – 40 секунд.
• Теперь готовый уплотненный блок можно изъять из формы и поместить на поддон, где он и будет высыхать. Благодаря тому, что блоки некоторое время сохнут, они приобретают больший показатель прочности.
• Для хранения готовых и просушенных блоков идеально подойдет любое сухое помещение.

Как уже было сказано ранее, для изготовления шлакоблоков может быть использовано разное сырье:

• Отходы кирпича.
• Песок.
• Керамогранит.
• Щебень.
• Зола.

От использования того или иного сырья зависят свойства шлакоблоков и их качество.

Нередки в процессе изготовления строительного камня применяется пластификатор. Благодаря этому удается повысить теххарактеристики блоков. Стоит также отметить, что наличие пластификатора способствует формированию таких свойств шлакоблоков, как морозоустойчивость и влагоустойчивость.

Для того чтобы изготовленные шлакоблоки соответствовали всем требованиям и характеристикам в процессе их производства необходимо придерживаться определенных правил:

• Готовить рабочую смесь в строгом соответствии с рецептурой.
• Ни в коем случае не отклоняться от утвержденной технологии процесса производства блоков.
• Оборудование должно полностью соответствовать чертежам оборудования для производства шлакоблоков.

Самодельный шлакоблочный станок на 2 блока — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

чертежи станка и пропорции смеси

Изготовить шлакоблок своими руками вполне по силам умелому строителю. При сравнительно невысокой цене на данный вид стройматериала желание сэкономить иногда оказывается преобладающим, и умельцы делают попытки самостоятельно отлить нужное количество блоков из бетона. Особенно актуально это для тех, кому требуются элементы нестандартной формы или размера.

Состав бетонной смеси для шлакоблока

Из чего делают шлакоблок, понятно по его названию: основной компонент смеси — угольный шлак. Связующим в смеси служит строительный цемент. Секрет аккуратных и прочных блоков состоит в правильной пропорции компонентов. Наиболее известным и испытанным является следующий состав шлакоблока:

• шлака угольного (доменного или с ГРЭС) — 7 частей;
• крупного речного песка — 2 части;
• гравия или щебня фракцией 5-15 мм — 2 части;
• цемента М400-М500 — 1,5 части;
• воды — 1,5-3 части.

Количество воды в растворе может быть разным в зависимости от способа изготовления деталей из бетона. При заливке в обычные формы для шлакоблока, без прессования, рекомендуется пользоваться смесью более жидкой консистенции для хорошего заполнения ею углов матрицы.

При вибропрессовании в смесь дополнительно можно добавить и пластификатор для бетона (или клей ПВА) из расчета 5 г на 1 шлакоблок. Учитывая, что из мешка цемента выйдет 36 штук готовых изделий стандартного размера (40х20х20 см), легко рассчитать и количество добавки. Пластификатор делает бетон более устойчивым к воздействию влаги и уменьшает риск образования трещин в изделии при сушке.

Способы формовки блоков

Форма для шлакоблоков

Как сделать шлакоблок своими руками, если не применяется специальное оборудование? При небольшом объеме строительства (гараж, баня и т.п.) нужное количество бетонных элементов можно изготовить путем заливки смеси в обычные формы, похожие на опалубку для надземной части фундамента. Разница будет состоять только в том, что внутри пространство должно быть разделено на отдельные камеры, образующие тело каждого бетонного изделия.

Как сделать форму для шлакоблока своими руками, показано на рисунке, слева. Количество одновременно изготавливаемых изделий может быть разным. Это зависит от наличия досок нужной длины для стенок опалубки. Указанные размеры ячейки (20х20х40 см) подходят для производства стандартного блока. При необходимости можно сделать опалубку с ячейками нужного размера (для полублока, например, 20х20х20 см или иные). Внешние стенки опалубки выполняются из строганых досок нужной ширины. Между собой их можно скрепить при помощи задвижных пазов. На внутренних сторонах длинных досок сделать пропилы под разделительные пластины. Особое внимание нужно обратить на то, что в собранном состоянии форма должна иметь идеально прямые углы в местах соединения стенок и перегородок. От этого зависят внешний вид готового изделия и удобство для самого строителя при кладке хорошо подходящих друг к другу элементов.

Образователями пустот в простой деревянной форме могут быть стеклянные бутылки, которые нужно поместить в залитый раствор. При этом некоторое количество смеси будет вытеснено из опалубки, поэтому при использовании такого метода не следует заливать ячейки доверху. После установки бутылок нужно проследить за тем, чтобы раствор во всех ячейках находился на уровне их краев.

При изготовлении матрицы более сложной конструкции (рисунок, справа) образователи пустот сделать из деревянных конусов, закрепив их на дне при помощи гвоздей или саморезов. Наличие рукояток у такой формы дает возможность перемещать ее для установки на вибростол.

Перед заливкой состава в формы любой конструкции внутренние поверхности нужно смазать отработанным автомобильным маслом или подобной смазкой.

Это предотвратит прилипание смеси к форме и облегчит ее снятие, когда будут готовы блоки. Снимать форму при таком способе изготовления шлакоблоков своими руками нужно не ранее чем через 24 ч после заполнения ячеек. Готовые изделия должны перед применением набрать прочность еще в течение 1 месяца. После этого из шлакоблока можно возводить стены зданий, заборы и пр.

Как сделать вибростанок?

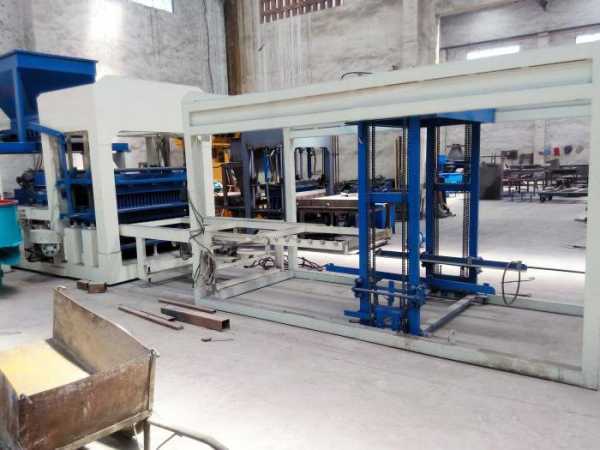

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

• доски или металлопрофиль для основания;
• плита из металла или деревянный щит;
• мотоциклетные амортизационные пружины;
• двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

При достижении ограничителей самодельный станок для изготовления шлакоблока своими руками надо выключить, снять пластину, вертикально поднять короб. Изделие перенести на ровную площадку для сушки и набора прочности.
