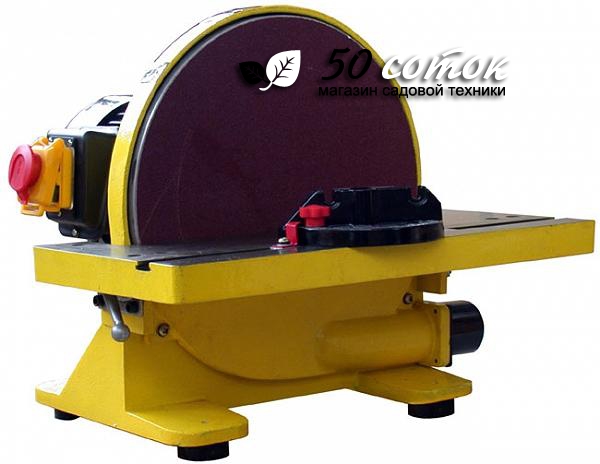

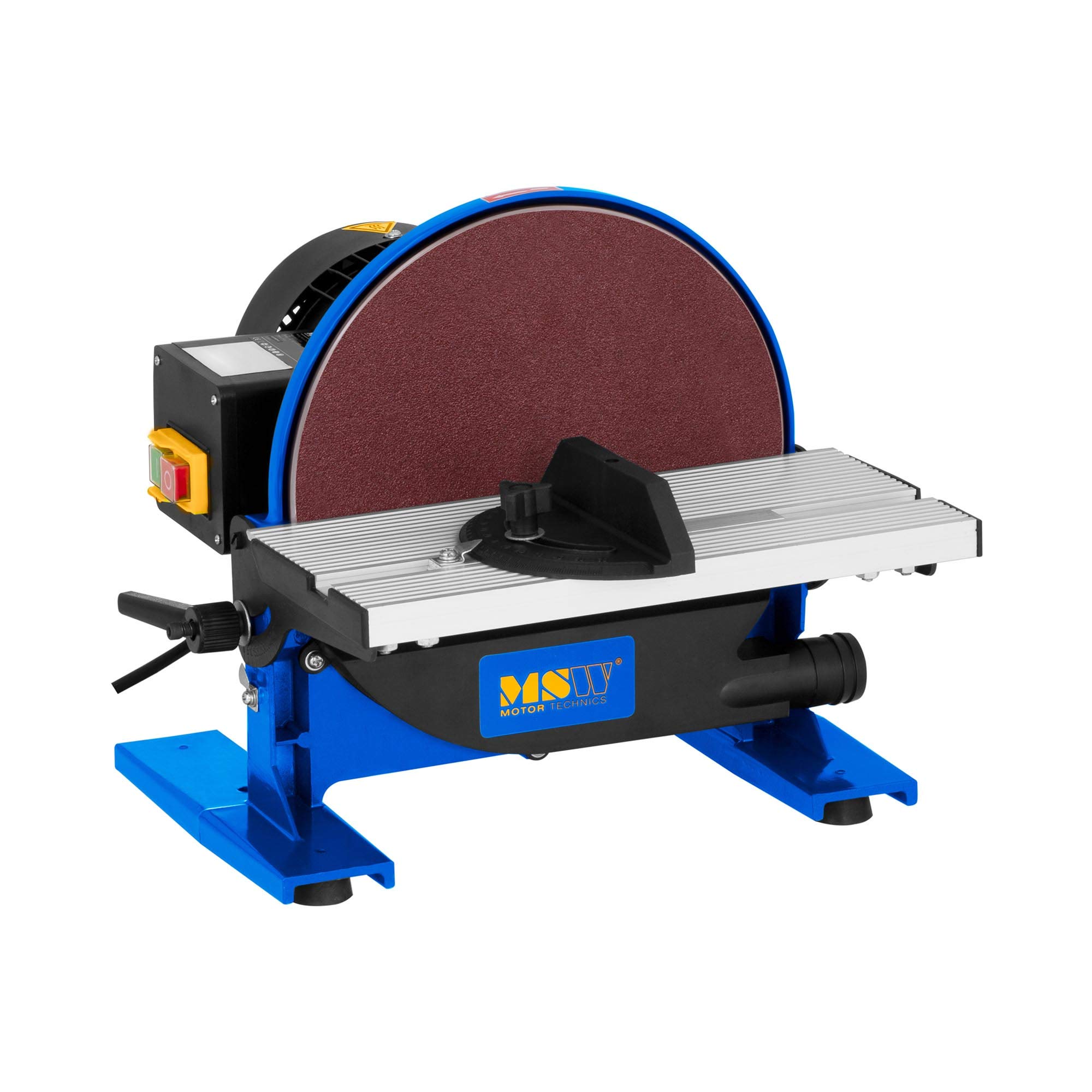

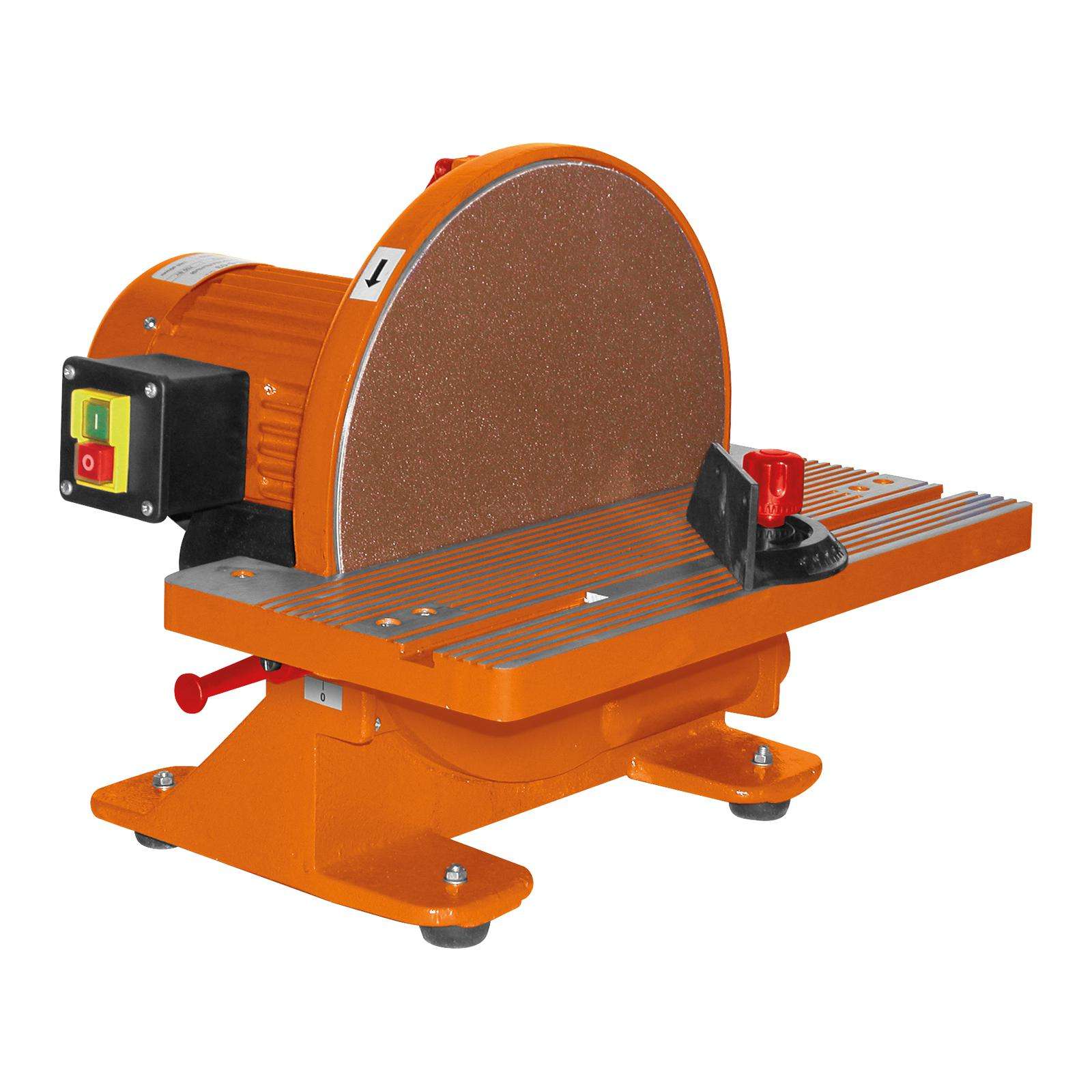

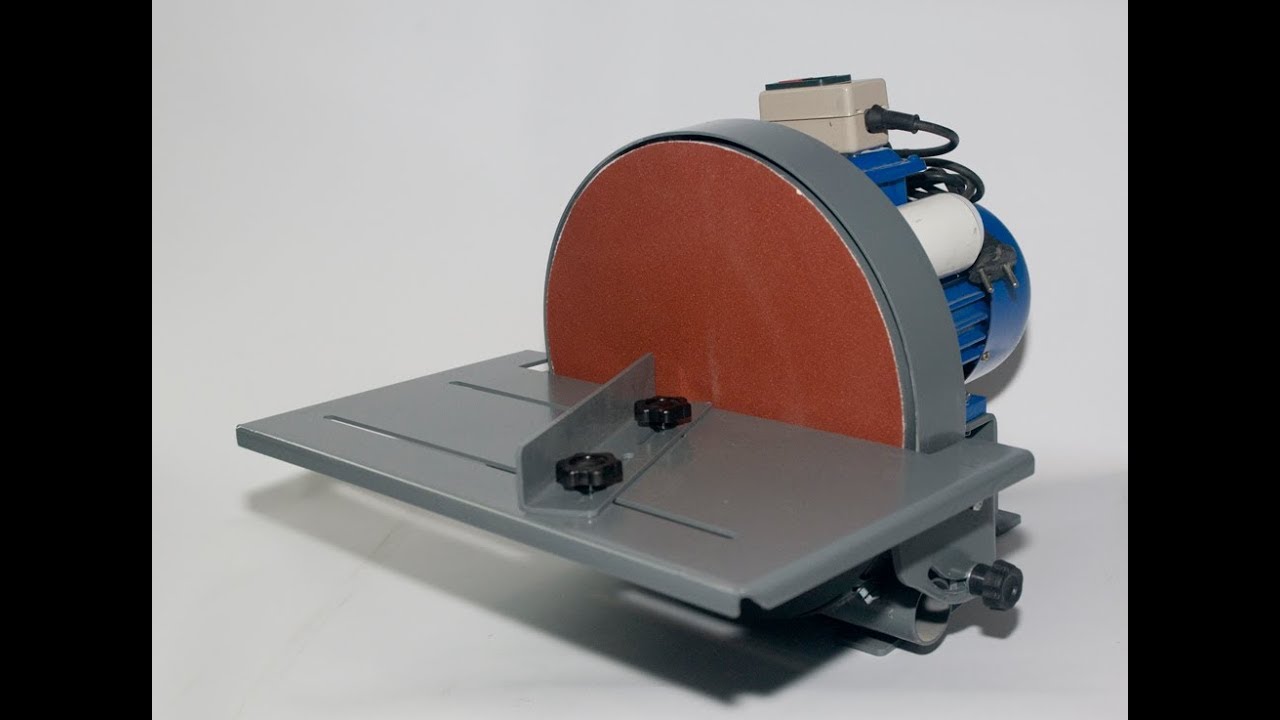

Дисковый шлифовальный станок CB400/1 Rojek (Чехия)

Назначение шлифовального станка CB

В советской России выпускался такой станок – ШлДБ. Так вот, чешский шлифовальный станок CB является аналогом того легендарного дискового станка с бобиной, с той лишь разницей, что чешский CB не имеет шлифовальной бобины. Шлифовать этот простой деревообрабатывающий станок может различные вещи: торцевое шлифование заготовок из массива, ручное шлифование элементов малой формы (сувенирная продукция, шкатулки, футляры и коробки под настольные игры, элементы мебели, элементы декора и т.д.), криволинейные детали стульев и столов, кроватей и кухонных уголков.

 Преимущества шлифовального станка серии CB

  1. Дисковые шлифовальные станки CB – весьма доступные и простые шлифовальные аппараты для широкого спектра задач в деревообрабатывающих мастерских.
  2. Настольный вариант станков CB400/1 удобен для небольших столярных мастерских, а CB800/2, имеющий собственную станину подходит и для больших деревообрабатывающих производств.
  3. Не забывайте: шлифовальные станки CB бывают с одним или двумя рабочими столами. Поэтому одновременно на станке могут работать двое.
  4. Распространенный вопрос: а как менять шлифовальную ленту на станке CB? Лента очень просто приклеивается к вращающемуся диску при помощи обычного клея ПВА. Вся операция занимает секунды.
  5. Станок имеет возможность наклонять (опускать) рабочий стол. На самом рабочем столе имеется угловая линейка. Можно шлифовать сложные заготовки под различными углами.

В комплекте поставки

При покупке шлифовального станка CB Вы получаете сам станок, угловую линейку на рабочем столе, стол имеет возможность наклона, инструкцию по эксплуатации на русском языке и наклеенную на диск шлифовальную ленту. Достаточно подключить станок к сети и можно начинать шлифовать.

По запросу

Поскольку дисковый шлифовальный станок CB в базовой комплектации уже имеет все необходимое, то и дооснастить его чем-то дополнительным сложно.

Но усилить возможности CB600 или CB800 можно: это усиление мощности привода шлифовального диска.

Инструмент

  • Лента абразивная

Дополнительные изображения шлифовального станка CB

Стол с угловой линейкой

Откидной стол

Наклон стола

Производитель: Rojek

Родина бренда: Чехия

Технические характеристики дискового шлифовального станка CB400/1
Количество шлифовальных столов, шт 1
Количество шлифовальных дисков, мм 1
Размеры стола, мм 460х200
Диаметр шлифовального диска, мм 400
Мощность двигателя шлифовального диска, кВт 1,1; 1,5; 2,2
Скорость вращения шлифовального диска, об/мин 915, 940, 700
Масса станка, кг 43

Отзывы о Дисковом шлифовальном станке CB400/1

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

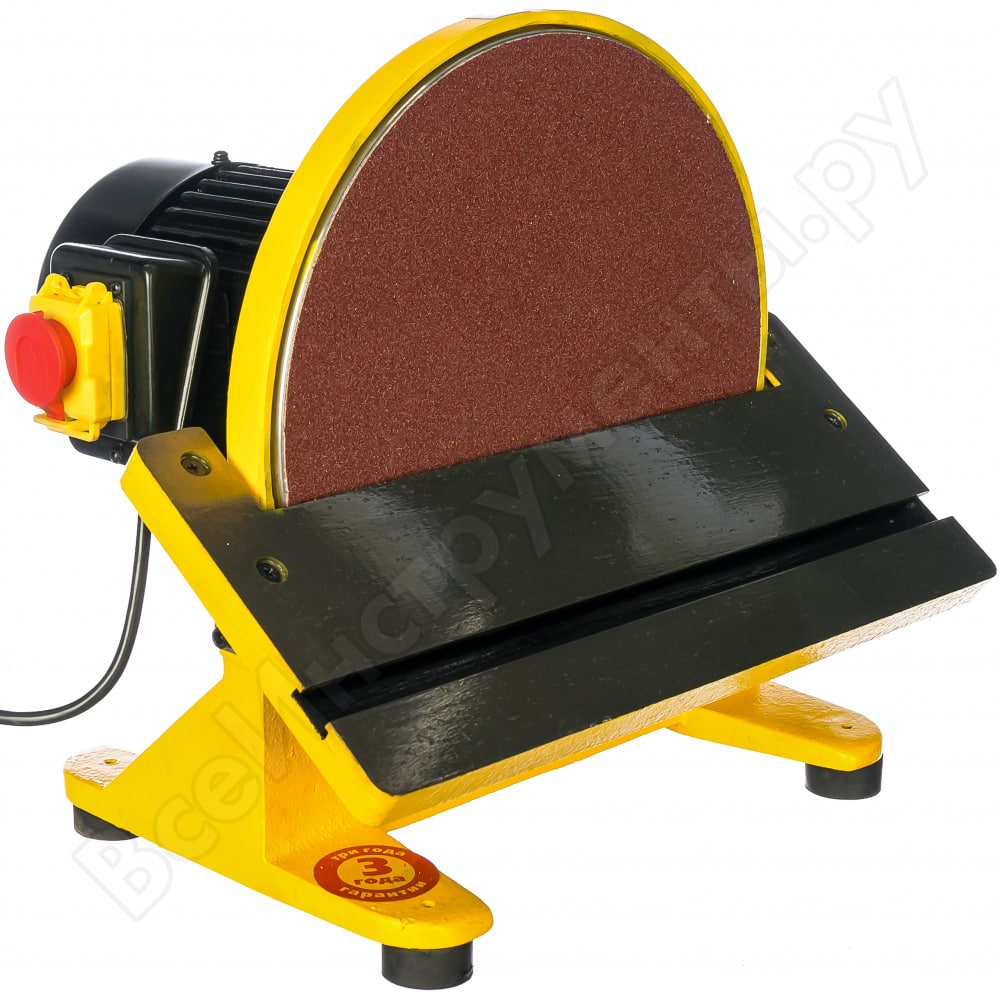

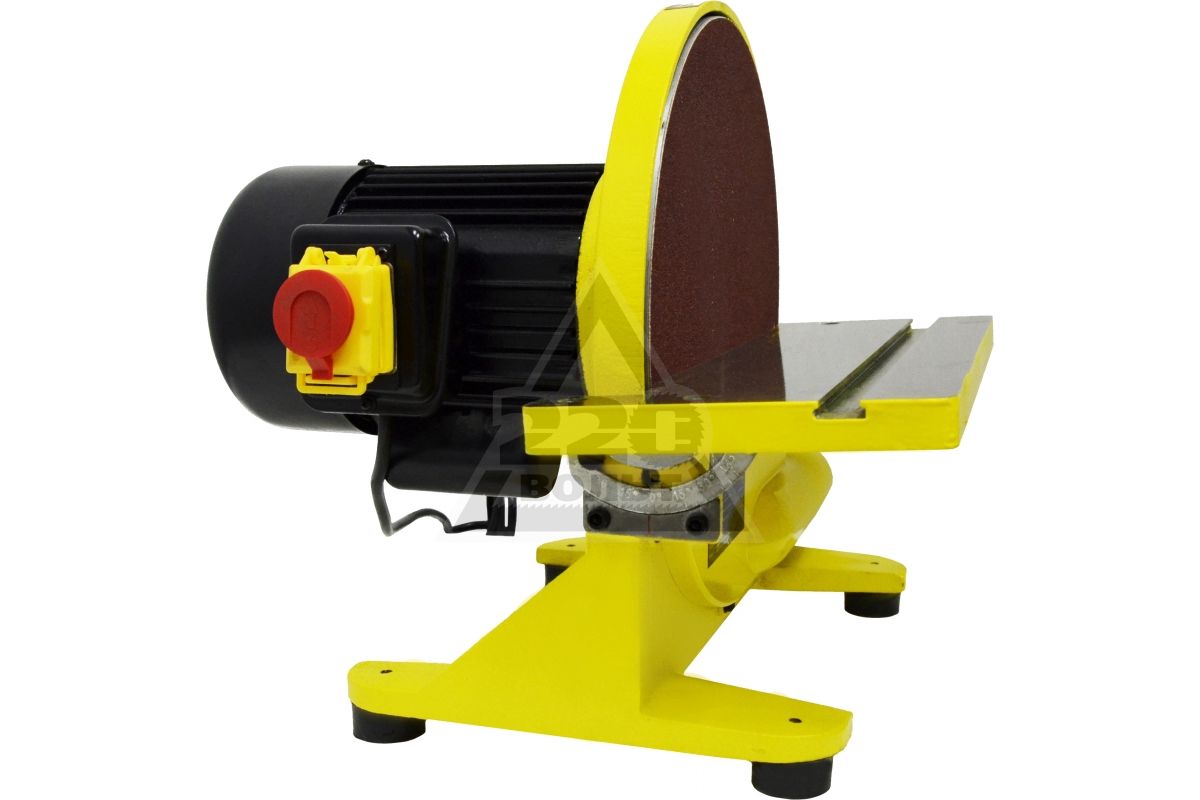

Тарельчатый (дисковый) шлифовальный станок JET JDS-12X-M

ОСОБЕННОСТИ:
  • Рукоятка тормоза для быстрой остановки после выключения двигателя
  • Корпус шлифовальной части из чугунного литья
  • Подвижный угловой упор с направляющей вдоль Т-образного паза
  • Рабочий стол из чугунного литья
  • Регулировка угла наклона рабочего стола
  • Фиксаторы для быстрой установки часто используемых углов
  • Т-образный паз для установки упора

JDS-12X-M настольный дисковый шлифовальный станок, предназначенный для «хобийной» эксплуатации и небольших мастерских. Преимущество данной модели – сочетание высокой мощности и массивной устойчивой конструкции: корпус-основание, рабочий стол и сам диск сделаны из тяжелых чугунных отливок. Это обеспечивает жесткость и отсутствие вибраций, что благоприятно сказывается на качестве шлифования и удобстве работы.

Абразивным материалом служат круги на бумажной основе с клеевым покрытием. После приобретения переходного диска SK300 с «липучкой» можно использовать круги типа Velcro, более удобные при замене.

Для обеспечения безопасности и удобства эксплуатации шлифовальный диск оборудован тормозом. Колодка расположена в верхней части защитного кожуха и прижимается вручную через кнопку-грибок. Этот механизм в разы сокращает время свободного выбега, которое у станков данного типа очень велико из-за низкого внутреннего трения (диск посажен прямо на вал двигателя) и большого момента инерции подвижных частей.

Заготовку размещают на регулируемом опорном столе. Он оборудован винтовым зажимом-фиксатором и рукояткой привода зубчато-секторного механизма, которым и производят наклон. Для контроля положения предусмотрена транспортирная шкала с четкой качественно выполненной разметкой через один градус и подпружиненные фиксаторы нескольких распространенных в обработке углов.

В поверхности стола сделан Т-образный паз для скользящего углового упора или для фиксации вспомогательных приспособлений.

На лицевой стороне сбоку патрубок 57 мм для подключения к системе аспирации, для перехода на 100-миллиметровый шланг используют адаптер JW-1000 (опция). Сбор пыли производится через пластиковый кожух, полностью охватывающий нижнюю часть диска.

Комплектация:
  • Шлифовальный круг
  • Угловой упор

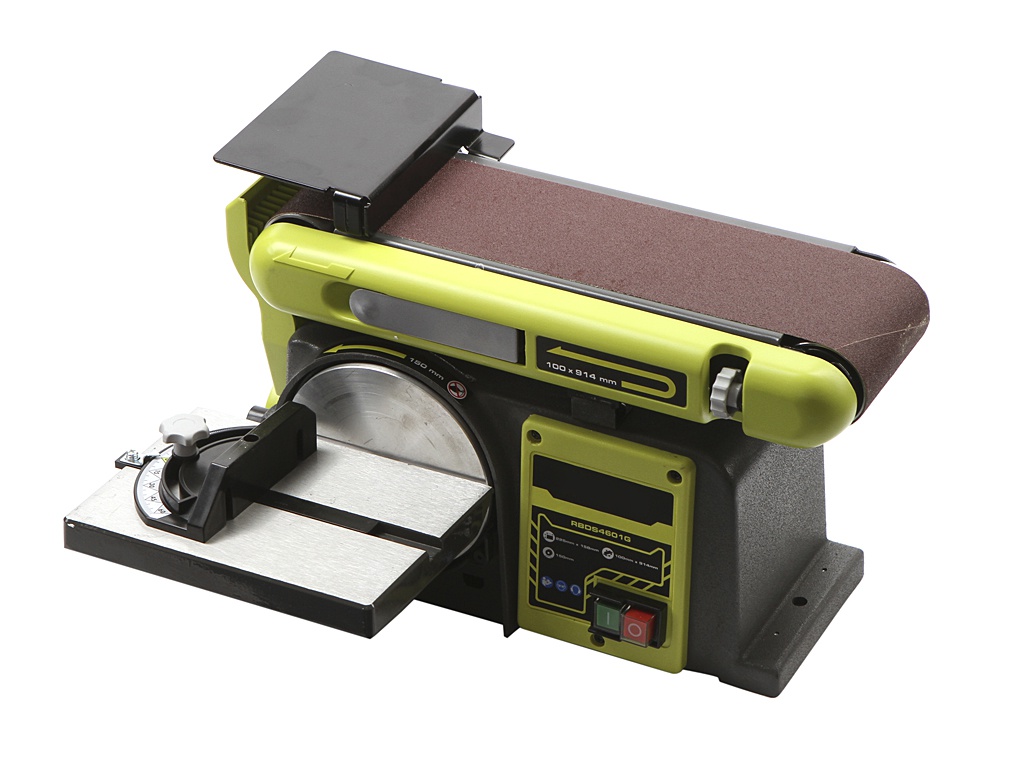

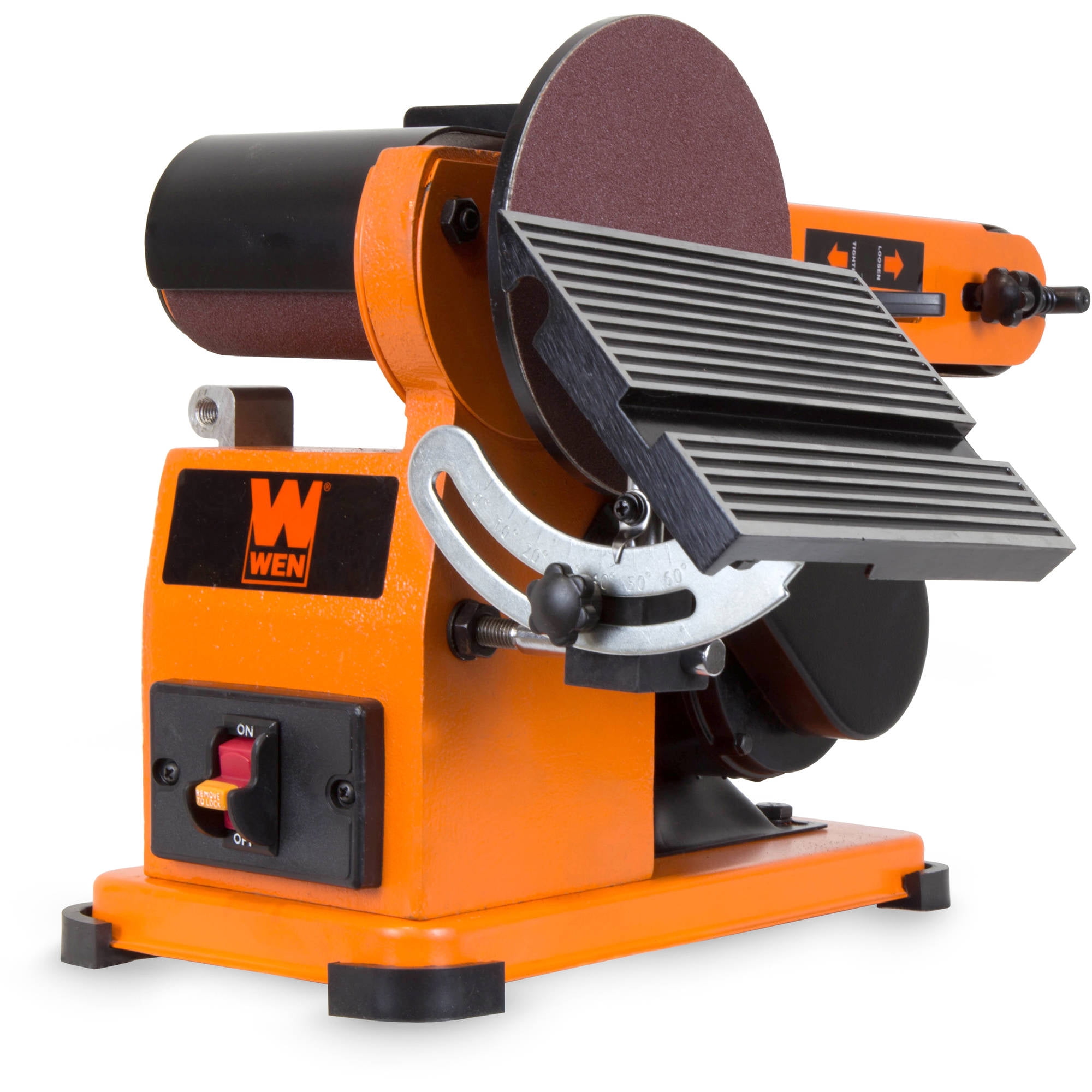

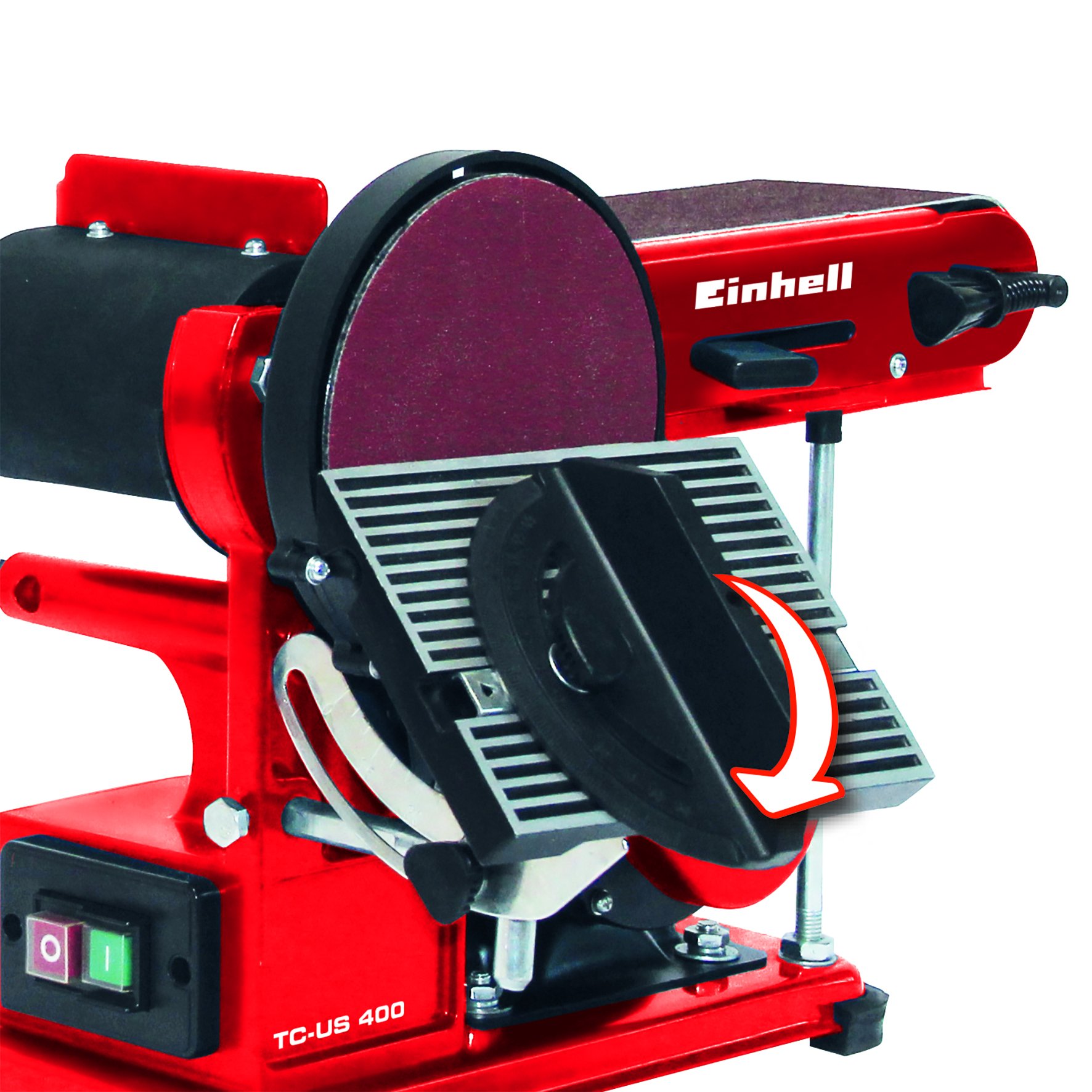

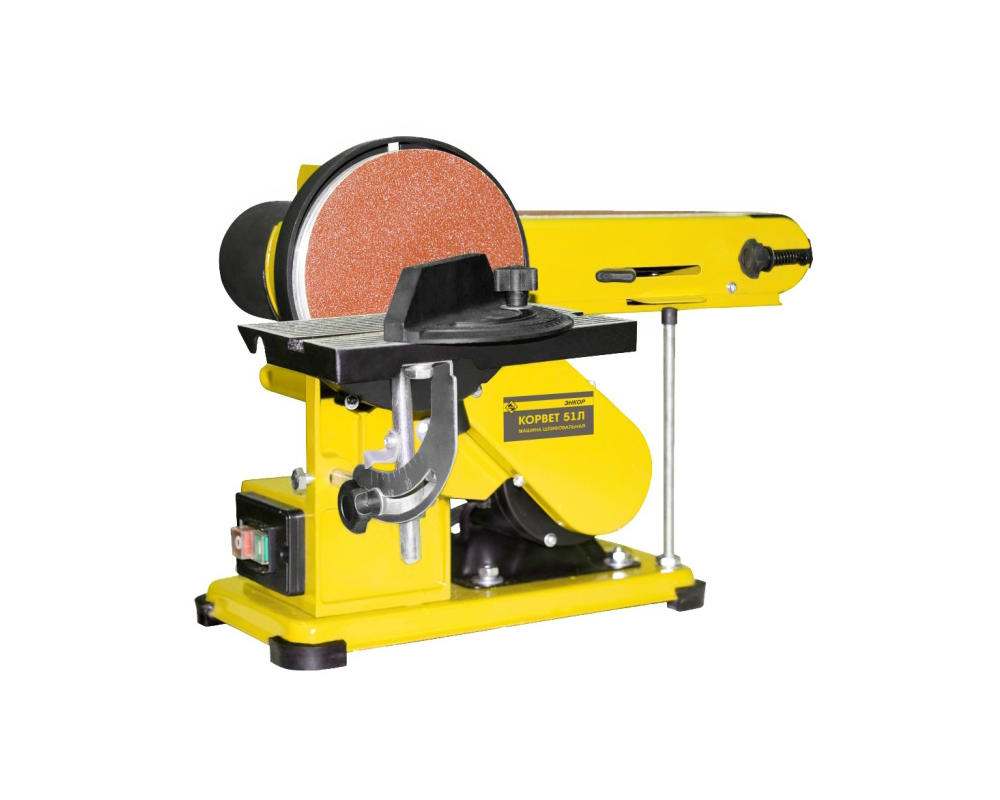

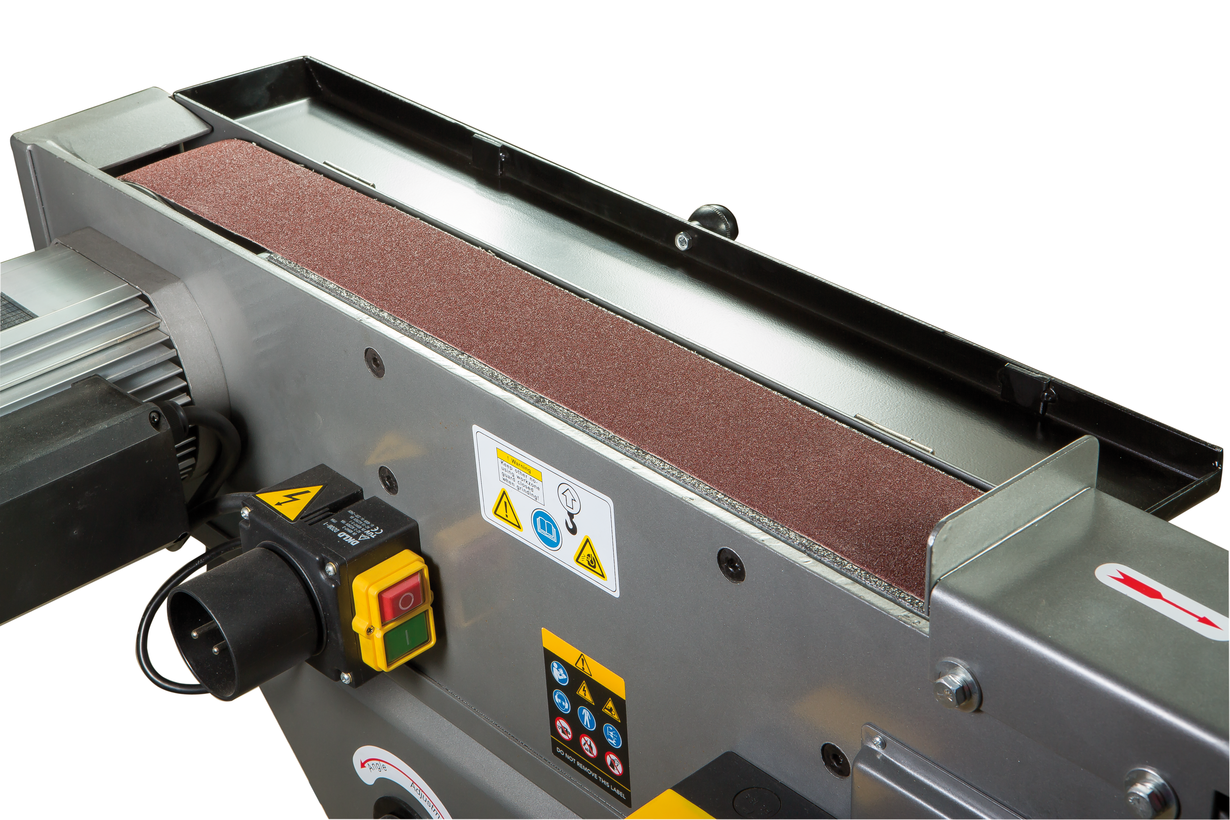

Станок ленточно-дисковый шлифовальный STALEX BTM-250

Описание

Надежная, прочная модель станка STALEX BTM-250 комбинирует в процессе работы оба типа шлифования. Станок сконструирован с учетом необходимости отдельного стола для каждой шлифовальной операции. Шлифовальная лента движется со скоростью до 14,5 м/сек, диск вращается со скоростью 2100 об/мин. Смена ленты происходит быстро благодаря оснащенности быстрозапорным механизмом, при этом узел для ленточного шлифования можно размещать и в вертикальном, и в горизонтальном положении.

Особенности

  • столы для дискового и ленточного шлифования
  • ленточный шлифовальный узел может быть размещён как горизонтально, так и вертикально
  • простая смена ленты с помощью быстрозапорного механизма
  • патрубки для вытяжки на ленточном и дисковом шлифовальных устройствах
  • устойчивая стальная тумба входит комплектацию
  • безвибрационная работа благодаря сбалансированному шлифовальному диску

Технические характеристики

Stalex BTM-250
Размер ленты 150х1200 мм
Скорость ленты 14,5 м/с
Размер стола 152х267 мм
Предел угловой регулировки стола 45º
Диаметр диска 250мм
Размер стола 190х330 мм
Частота вращения диска 2100 об/мин
Макс. скос на угол 15º 4,5 мм
Угол скоса 15°
Мощность двигателя 1,1 кВт
Размер упаковки (корпус) 730х430х430 мм
Размер упаковки (стойка) 550х430х640 мм
Масса нетто/брутто 80/90 кг

Другая информация из этого раздела:

​Станок ленточно-дисковый шлифовальный STALEX BTM-250

Станок ленточно-дисковый шлифовальный STALEX BTM-250

Надежная, прочная модель станка STALEX BTM-250 комбинирует в процессе работыоба типа шлифования. Станок сконструирован с учетом необходимости отдельногостола для каждой шлифовальной операции. Шлифовальная лента движется соскоростью до 14,5 м/сек, диск вращается со скоростью 2100 об/мин. Смена лентыпроисходит быстро благодаря оснащенности быстрозапорным механизмом, при этомузел для ленточного шлифования можно размещать и в вертикальном, и вгоризонтальном положении.

Особенности BTM 250

  • столы для дискового и ленточного шлифования;
  • ленточный шлифовальный узел может быть размещён как горизонтально, так ивертикально;
  • простая смена ленты с помощью быстрозапорного механизма;
  • патрубки для вытяжки на ленточном и дисковом шлифовальных устройствах;
  • устойчивая стальная тумба входит комплектацию;
  • безвибрационная работа благодаря сбалансированному шлифовальному диску.

Технические характеристики BTM/250

Размер ленты

150х1200 мм

Скорость ленты

14,5 м/с

Размер стола

152х267 мм

Предел угловой регулировки стола

45º

Диаметр диска

250мм

Размер стола

190х330 мм

Частота вращения диска

2100 об/мин

Макс. скос на угол 15º

4,5 мм

Угол скоса

15°

Мощность двигателя

1,1 кВт

Размер упаковки (корпус)

730х430х430 мм

Размер упаковки (стойка)

550х430х640 мм

Масса нетто/брутто

80/90 кг

Самодельный дисковый шлифовальный станок своими руками (20 фото)

Самодельный дисковый шлифовальный станок, сделанный умельцем своими руками: подробные фото изготовления с описанием.

Решил сделать себе в гараж — шлифовальный станок. В закромах нашёл старый двигатель советского производства, мощность около 1 кВт, 1420 об/мин.

Значит полностью разобрал этот электродвигатель и очистил от ржавчины, наждачной бумагой и надфилями.

На распределительной коробке была утеряна гайка, пришлось поставить гайку от переходника на пластиковую трубу.

Полировал корпус пастой ГОИ.

Затем почистил и покрасил кожух, использовал грунтовку, краску и лак.

У токаря заказал план-шайбу. Наружный диаметр — 100 мм, 4 отверстия и одно по центру, все диаметром 4 мм, толщина самой шайбы 4 мм. Однако, выяснилось, что на вал двигателя план-шайба одевается хоть с небольшим усилием, но от руки, а нужно, что бы с небольшим натягом. Фольга не влазит, слишком плотно, поэтому нанёс слой грунтовки.

Затем изготовил рабочую поверхность — диск из ДСП. Купил 2 куска ДСП толщиной 16 мм, для крупной наждачки и мелкой. По кругу нанесено 5 или 6 слоёв лака ПФ-170.

Чтобы точно установить диск, сделал так: по центру план-шайбы (в заранее просверленное отверстие при изготовлении) вбил коротыш из гвоздя, и совместил с просверленным отверстием в центре диска, разметил и просверлил в диске 4 отверстия под крепление.

Шляпки винтов утопил и посадил на эпоксидную смолу, чтоб не проворачивались при затягивании гаек.

Станину сделал из двери старого шкафа.

Поставил конденсаторы.

К диску приклеил наждачную бумагу № 60 на клей ПВА. Максимальный размер диска который можно использовать — 330 мм.

Подводя итог о проделанной работе, остался доволен. Самодельный шлифовальный станок испытал, вибраций практически нет, работает отлично!

Дисковые шлифовальные станки – Деревообрабатывающие станки


Дисковые шлифовальные станки

Категория:

Деревообрабатывающие станки



Дисковые шлифовальные станки

Конструкция станков. Дисковые шлифовальные станки используют для чернового шлифования деталей, снятия провесов в собранных рамках, выравнивания углов и удаления свесов. Их выпускают комбинированными: с двумя шлифовальными дисками и бобиной (ШлДБ-4, ШлДБ-5).

Комбинированный шлифовальный станок ШлДБ-4 показан на рис. 1. На станине станка установлен электродвигатель с двусторонним выходом вала. На концах вала укреплены два шлифовальных диска, вращающихся с частотой 750 об/мин. На кронштейне 10 находится вертикальный шпиндель, на конце которого закреплена шлифовальная бобина, совершающая 4300 об/мин. Шпиндель с бобиной через ременную передачу вращается от индивидуального электродвигателя, размещенного в станине. Кроме вращения бобина совершает осевое колебательное движение (2,3 кол/с) от эксцентрикового механизма.

Обрабатываемый материал базируется на столах, которые можно наклонять под требуемым углом. На столах укреплены направляющие линейки, используемые при плоскостном шлифовании деталей. Шлифовальные диски ограждены кожухами, которые служат также приемниками для сбора и удаления пыли в эксгаустерную сеть.

Выбор режима работы. Режим работы станка назначают в зависимости от вида шлифования. При черновом шлифовании плоских поверхностей давление прижима детали должно быть 40…50 кПа, при чистовых режимах давление снижают до 5… 10 кПа. Скорость шлифования в дисковых станках переменная и зависит от расстояния шлифуемого участка Детали до центра диска.

При наладке комбинированных шлифовальных станков необходимо: выбрать шлифовальную шкурку требуемой зернистости; установить и закрепить шкурку на шлифовальных дисках и бобине; отрегулировать положение столов и направляющих линеек; проверить работу станка на холостом ходу и обработать пробные детали.

Рис. 1. Комбинированный шлифовальный станок с двумя дисками и бобиной ШлДБ-4: 1 — станина, 2,7,9- столы, 3.6 — шлифовальные диски, 4 — направляющая линеи-ка, 5 — электродвигатель, 8 — бобина, 10 — кронштейн

На дисковых станках с бобиной используют преимущественно шлифовальную шкурку на тканевой основе. Для выполнения чернового и чистового шлифования целесообразно на обоих дисках закрепить шкурки разной зернистости: на одном диске — зернистостью 80 или 50, а на втором — 50…20.

Бобину используют для шлифования криволинейных вогнутых, а также внутренних цилиндрических и конических поверхностей, что сопровождается обычно съемом больших припусков. При этом следует применять крупнозернистую шкурку.

Подобранные листы шлифовальной шкурки увлажняют и выдерживают 40…50 мин. Увлажненные шкурки более плотно прилегают к диску или бобине. Перед установкой шкурки следует отодвинуть или наклонить стол, обеспечивая свободный доступ к диску, и снять изношенную шкурку.

Новую шкурку накладывают на диск так, чтобы края ее располагались симметрично относительно кольца, прижимающего шкурку. Винты завинчивают последовательно, устраняя выпучины и неровности и добиваясь плотного прилегания шкурки к диску. Так же закрепляют шкурку на шлифовальной бобине.

При шлифовании поверхности под прямым углом к пласти детали (рис. 137, о) стол наклоняют к диску или от него, используя круговые направляющие. После наклона перемещают стол маховичком к шлифовальному диску так, чтобы между кромкой стола и диском был зазор 5 мм. В требуемом положении стол закрепляют стопорным устройством.

Направляющую линейку на столе устанавливают так, чтобы шлифование осуществлялось периферийной частью диска. Центральной частью диска работать не следует, так как мала скорость шлифования.

Рис. 2. Наладка комбинированного шлифовального станка: а — настройка стола, б — регулировка направляющей линейки; 1 — диск, 2 — направляющие, 3 — маховичок, 4 — стол, 5 — линейка, 6 — зажим

Если нужно шлифовать торец с наклоном к кромке детали (рис. 2, б), направляющую линейку 5 поворачивают на требуемый угол и закрепляют зажимом. Стол бобины наклоняют при шлифовании криволинейной детали с поверхностями, наклоненными к ее базовой плоскости.

После настройки опробуют станок на холостом ходу и шлифуют пробные детали. Деталь перемещают по столу вручную. Скорость подачи и усилие прижима детали регулируют в зависимости от толщины сошлифовываемого слоя и зернистости шкурки. Удельное давление при шлифовании диском должно быть 5…30 кПа.

Работа на станках. На комбинированных станках можно выполнять разнообразные работы одновременно двум рабочим. При установке на дисках шкурок разной зернистости первый рабочий выполняет черновое шлифование, а второй, используя другой диск со шкуркой меньшей зернистости, — окончательное чистовое шлифование.

При использовании бобины деталь перемещают вручную, прижимая обрабатываемым участком поверхности к шкурке. Следует внимательно следить за качеством шлифования и соблюдать осторожность, предотвращая касание рук вращающегося инструмента.

Для обработки деталей с замкнутым внутренним контуром приемник для шлифовальной пыли снимают и деталь кладут на стол так, чтобы она охватывала рабочую часть, бобины. Шлифуют деталь, поворачивая ее вокруг бобины.

Качество шлифования оценивают визуально путем сравнения с эталоном или измеряют высоту микронеровностей контрольно-измерительными приборами ТСП-4. МИС-11.
