Ленточный шлифовальный станок, гриндер “Хозяин”

Этот станок один из лучших в линейке наших разработок, он удовлетворяет потребности как самого простого покупателя, так и профессионального пользователя. Мы стараемся постоянно совершенствовать эту модель и уже выпустили его следующую версию «MG1250» с длиной ленты 1250мм и «Хозяин 2.0», на который можно устанавливать дополнительные модуль ленточной пилы.

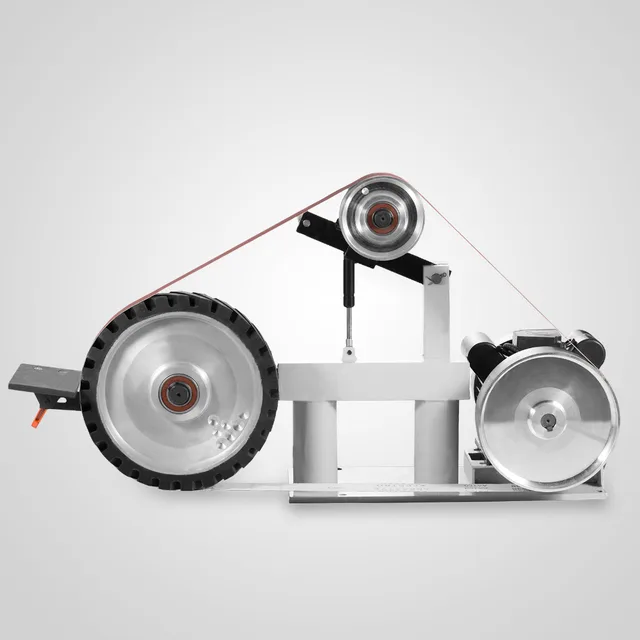

В базовой версии станок имеет длину ленты 915 мм, двигатель мощностью 1.1 кВт. Ригельная конструкция позволяет устанавливать на него дополнительное оборудование такое как: Приспособление для контуровок, Колеса для выполнения радиусных обработок диаметром от 200-300мм (Для обработки линзовидных спусков на ножах).

Ригельная конструкция и достаточная длина ленты позволяет обрабатывать детали не только на плоской поверхности, которая составляет 200мм, но и на провисе ленты, что дает возможность делать такие вещи как расчески для бороды и т.п.

После расчетов конструкции мы пришли к выводу, что оптимальная толщина рамы и элементов должны быть не менее 8мм и сконструировали каркас из стали 10мм, заложив дополнительный запас прочности 20%.

Для расширения функционала использования станка мы рекомендуем использовать его с Частотным преобразователем, который дает возможность регулирования скорости хода ленты. Т.е. позволяет обрабатывать вязкие материалы без их перегрева. Частотный преобразователь регулирует обороты двигателя без потери мощности на выходе и на тестовых испытаниях в нашей лаборатории обеспечивает стабильную работу станка в диапазоне от 10%-200%. На протяжении 8 часового рабочего дня, что позволяет увеличить скорость ленты и производительность.

Сделано в России людьми с чистой совестью.

Технические характеристики:

  • Габаритные размеры: Д=350, Ш=320, В=450;
  • Рабочая поверхность: В=170 Ш=50 мм;
  • Размер опорного столика: Д=200, Ш=75мм;
  • Мощность двигателя: 1.1 кВт, 2850 об/мин;
  • Производитель двигателя: ООО «УралЭлектро» Россия;
  • Материал роликов и шкива: Сталь 40Х;
  • Покрытие рамы: Гальваническое цинкование;
  • Диаметр роликов – 33мм;
  • Масса гриндер с мотором 18 кг;
  • Ширина ленты: 50мм;
  • Размер рабочего стола: 200х85;
  • Длина ленты: 915 мм;
  • Скорость движения ленты: 13 м/с;
  • Длина провода 2м;
  • Работа от сети 220В в базовой версии.

Однофазный асинхронный двигатель  для работы от сети 220в!!
При комплектации станка частотным преобразователем устанавливается синий трехфазный двигатель АИР 1,1 кВт









Jet JDBS-5-M Тарельчато-ленточный шлифовальный станок (гриндер)

этот товар можно
посмотреть в демо-зале

CТАНКО. ЦЕНТР

10 000 ₽

 В корзину

Купить в один клик

Нашли дешевле?

Участвует в наборах:

JDBS-5-M Тарельчато-ленточный шлифовальный станок с набором шлиф. материала
10 006 ₽		  В корзину
  • Описание
  • Характеристики
  • Комплектация
  • Принадлежности
  • Рекомендуем

Описание

Компактный шлифовальный станок JET JDBS-5-M с ленточным и тарельчатым узлами. По назначению он универсален и позволяет работать с любыми распространенными в быту материалами: металлом, древесиной, пластиком, нетвердой керамикой и т.д. При этом могут производится самые разные операции: снятие покрытий, заточка режущего инструмента, «подгонка» формы заготовок и пр. Станок предназначен для любительской эксплуатации, но, несмотря на это, оборудован двигателем с режимом работы S1, что позволяет не делать перерывов на его охлаждение.

Дисково-шлифовальный узел оснащен тарелкой-подложкой к которой на «липучке» крепят абразивные листы, такие же, как на орбитальных шлифмашинах. Благодаря твердой опорной поверхности можно выравнивать плоскости, формировать грани и углы заготовок. Регулируемый опорный стол и подвижный угловой упор позволяют добиться высокой точности и повторяемости результата.

Ленточный узел тоже оборудован столом с регулировкой наклона, но без Т-образного паза для установки скользящего упора. Шлифовальная лента имеет два участка: для работы на столе с опорой-подложкой и для работы «на весу» без подложки, где ее прогиб ограничен лишь силой натяжения.

В первом случае шлифуют плоские участки (например, лезвие при заточке), во втором скругленные, такие как ручки инструментов, ножки мебели и т.д.

В случае необходимости легко организовать пылеудаление: патрубки для подключения пылесоса есть на обоих узлах.

Особенности:

Корпус шлифовальной части станка JDBS-5М из алюминиевого литья

Тарельчато-шлифовальный узел

Крепление абразивных кругов на «липучке»
Рабочий стол из алюминиевого литья
Регулировка угла наклона рабочего стола
Подвижный угловой упор с направляющей вдоль Т-образного паза

Ленточно-шлифовальный узел

Рабочий стол из алюминиевого литья
Регулировка угла наклона рабочего стола



Комплектация

  • Шлифовальная лента
  • Шлифовальный круг
  • Самоклеящийся диск для монтажа шлифовальных кругов
  • Угловой упор

Принадлежности

Campbell Grinder — шлифовальные станки с глубинной подачей, вертикальные шлифовальные станки

Компания Campbell Grinder решает самые сложные проблемы шлифования производителей, разрабатывая и производя лучшие из доступных вертикальных, глубинных и 5-осевых шлифовальных станков. Это позволяет нашим OEM-клиентам и клиентам уровня 1 производить детали самого высокого качества по самой низкой общей цене за деталь.

Ищете постоянство и надежность при шлифовании на производстве? Компания Campbell Grinder — американский лидер в производстве полностью настраиваемых шлифовальных станков. Каждая шлифовальная машина, покидающая наш завод, является результатом сотен часов инженерных изысканий, направленных на определение наилучшего возможного метода производства деталей для наших клиентов.

Наши машины

Хотя машины Campbell Grinder доступны в стандартной конфигурации, более 80% из них адаптированы для конечного использования. Мы проектируем и производим:

Наши процессы

Каждый этап процесса Campbell Grinder предназначен для получения наилучших возможных результатов.

Наша ценность для вас

Решение проблем шлифования наших клиентов путем проектирования и создания машин, которые намного превосходят их ожидания в отношении точности, стабильности, надежности и долговечности.

Продажи

Изучите конкретные задачи наших клиентов, встретьтесь с нашими инженерами, а затем представьте возможные решения.

Машиностроение и электротехника

Связь наших отделов продаж с техническими командами, а затем наши процессы инженерной оценки, основанные на более чем 50-летнем опыте.

Разработка фронтенд-приложений

Наша внутренняя команда по разработке приложений начинает настройку внутреннего программирования и внешнего интерфейса машины.

Машиностроение

Квалифицированные и опытные производители шлифовальных станков мобилизованы для создания чего-то, что сочетает в себе сверхточность и надежность.

Внутреннее тестирование

Полное тестирование, включая метрологию, лазерное позиционирование, круговую интерполяцию, геометрическое выравнивание и вибрационные испытания

Установка на месте

Машиностроители и установщики сотрудничают на объекте заказчика, а затем выполняют повторную сборку и повторное тестирование, чтобы убедиться, что все ожидания заказчика выполнены и превзойдены.

Сервис и техническое обслуживание

Опытные специалисты по выездному обслуживанию быстро и умело реагируют на потребности в обслуживании, обслуживании или гарантийных обязательствах.

Применение

Клиентами Campbell Grinder являются производители аэрокосмических двигателей и наземных военных машин, а также высокопроизводительные и ремонтные мастерские. В зависимости от модели, наши станки могут выполнять шлифование с глубинной подачей, шлифование по внутреннему и наружному диаметру, шлифование по конусу и фасонное шлифование с использованием обычной или суперабразивной технологии. Они также могут шлифовать радиальные пазы, дуги, грани и многие другие поверхности. Многофункциональное оборудование — наша специализация, поэтому наши станки не только шлифуют, но во многих случаях также токарно-фрезерные, сверлильные и измерительные, если это необходимо.
