Шлифовальный станок Корвет 51

Станок шлифовальный корвет 51 — отечественный электроаппарат для качественной обработки деревянных заготовок, сделан на инструментальном предприятии Энкор (Россия, Воронеж). Технические характеристики станка делают его конкурентноспособным перед аналогичными машинами других производителей, что доказывается многочисленными положительными отзывами покупателей.

Станки Энкор отличаются надежностью, точностью в процессе обработки деталей, крепкой конструкцией и долговечной работой. Корвет-51 компактный переносной станок имеет: надежный электродвигатель, основание под шлифовальной лентой с графитовым покрытием, что значительно повышает срок службы, возможность подключения пылесоса. Удобный механизм натяжения ленты для легкой и удобной установки. К рабочему столу станка относят шлифовальный круг и наждачную ленту для шлифовки.

Преимущества

Шлифовальный станок по дереву «Корвет 51» имеет несколько особенностей:

Информация о шлифовальном станке по дереву Корвет 51

  • Комплектование асинхронным мотором.
  • Входящий в комплектацию станка по дереву магнитный пускатель полностью исключает возможность самопроизвольного запуска станка, если экстренно отключено электропитание.
  • Наличие ременной передачи у корвета способствует предохранению двигателя от перенагрузок.
  • Бесступенчатый принцип регулирования углов наклона ленточного механизма.
  • Наклон под необходимым углом стола шлифовального станка Энкор позволяет качественно обрабатывать деревянные поверхности.
  • Есть возможность варьировать перестановкой рабочего стола.
  • Наличие упора для заготовок, если они обрабатываются шлифовальной лентой.
  • В комплектацию шлифовального станка по дереву входит транспортирный упор, который позволяет обрабатывать торцевую часть изделий под определенным углом.
  • Шлифовальная лента у модели 51 легко меняется и регулируется самостоятельно владельцем.
  • Компактная, легкая и удобная для пользователя конструкция.

Техническое описание

Технические характеристики конструкции следующие:

Станок шлифовальный Корвет-51 — общая характеристика

  • Мощность электродвигателя – 375 Вт.
  • Напряжение сети (минимум) – 220/50 В/гц.
  • Размеры шлифовальной ленты (920 мм – длина, 100 мм – ширина).
  • Частота вращения вала мотора (на холостом ходу) составляет 1400 оборотов в минуту.
  • Шлифовальный диск (в диаметре) – 150 мм.
  • Скорость шлифовальной ленты – 285 м/мин.
  • Размер рабочей зоны стола станка – 290*290 мм.
  • Наклон рабочего стола машины – от 0 до 45 градусов.
  • Наклон узла ленты – от 0 до 90 градусов.
  • Масса установки – 18 кг.
  • Производство – предприятие Энкор, Россия.

Принципы работы

В зависимости от обрабатываемой деревянной поверхности, шлифование по дереву производят дисками либо лентами. Для разных пород дерева, а также разной чистоты поверхности деревянных деталей, применяют шлифовальную ленту с различным зерном. Шлифование начинают лентой с более крупной зернистостью, но окончательный выбор зерна зависит от первоначального состояния деревянной заготовки, ее размеров и желаемого результата.

Корвет 51 очень практичен и удобен в работе

В таблице представлена информация об имеющейся зернистости шлифленты, ее использовании и характеристике.

Номер шлифовальной лентыОперацияХарактеристика операции
40Грубая шлифовкаУдаление смоляного содержимого, максимальная обработка шероховатой части поверхности деревянных изделий, выравнивание, удаление старой краски, снятие неровностей
60Менее грубая шлифовкаСглаживание

торцовой части изделия, удаление старого клея

80–100Средняя шлифовкаУдаление погрешностей строгания, усовершенствование внешнего вида заготовки
120Средне–мелкая зернистостьКорректирование тонких частей заготовок, легкая шлифовка изделия
150Мелкая зернистостьПодготовка заготовки к финишной шлифовке, исправление размеров тонких деталей
180–200Мелкая и очень мелкая зернистостьПредназначается для конечной и финишной шлифовки, придание презентабельного вида изделию из дерева

Конструкция станка Корвет обеспечивает его виброустойчивость, потому как стол и станина выполнены из чугуна высокого качества, дополнительно имеются ребра жесткости. Это обеспечивает долговечность шлифовальному станку корвет.

Электродвигатель станка по дереву работает с большой частотой вращения, потому к нему предъявляются высокие требования по долговечности и надежности.

Процесс обработки деревянных изделий у модели 51 сопровождается большим выделением мелкой пыли, поэтому в конструкции станка предусмотрен патрубок для подключения пылесборника.

Энкор 51 может работать в условиях беспрерывной работы, так как оснащен ременной передачей, защищающей двигатель от перегрузок.

Правила эксплуатации станка

Есть несколько основных рекомендаций, которых следует придерживаться.

Перед тем как запускать станок, убедитесь, что все правила эксплуатации станка Корвет 51 соблюдены правильно

Перед началом работы завод-изготовитель рекомендует приобрести или изготовить роликовую опору (стол) для работы с длинными заготовками, чтобы облегчить подачу и прием изделия.

Эксплуатировать станок рекомендуется в температурном диапазоне от 1 до 35 градусов при относительной влажности не более 80%.

Если изделие внесено в теплое помещение, то сразу включать его нельзя из-за возможного скопления конденсата. Эксплуатировать в этом случае станок можно через 6–8 часов.

При приобретении изделия необходимо проверить комплектность, наличие гарантийного талона, дающего приобретателю право на бесплатное устранение заводских неисправностей, а также проверить наличие печати, даты продажи и срока гарантии.

Двигатель станка Корвет работает в условиях усиленного пылеотделения, поэтому его регулярно нужно очищать для беспрепятственного охлаждения.

Техника безопасной эксплуатации

Внимательно ознакомьтесь с руководством по использованию станка по дереву:

Ознакомьтесь с техникой безопасности перед началом работы на станке Корвет 51

  • Одежда при работе на конструкции не должна быть расстегнута, не должна быть излишне свободной, чтобы не попасть в рабочие части машины.
  • Обувь рекомендуется надевать не скользящую по полу помещения.
  • Работая, пользоваться защитными очками для предотвращения попадания мелких отходов либо стружки в глаза.
  • После запуска необходимо дать машине Корвет поработать на холостом ходу 2–3 минуты для исключения постороннего шума.
  • Запрещено выключать станок при не отведенной от шлифовального круга деревянной заготовки.
  • Запрещено останавливать двигатель посторонними предметами.
  • Необходимо обеспечивать надежное положение и прижатие обрабатываемой заготовки на рабочем столе.

Видео по теме: Шлифовальный станок Корвет 51

promzn.ru

Шлифовальный станок “Корвет 51” – Заточные станки

Захотелось мне обзавестись ленточно-шлифовальным станком! Хотя в хозяйстве ручная ленточно-шлифовальная машинка есть, но она с коллекторным двигателем, а это шум, непродолжительное время работы. Плюс к этому хотелось нечто стационарное и не с такими большими оборотами, так как нацеливался в большей степени на обработку металла.

Начал изучать вопрос и тут выяснилось, что информации по этим станкам практически нет. Нет ни нормальных описаний, ни подробных фотографий и даже на форумах в основном разговоры “по поводу”. Очень много времени убил лазая в сети и в конце концов купил “Корвет 51”, хотя не очень хорошо отношусь к Энкоровской продукции. И вот решил поделиться своими мыслями и наблюдениями – может кому-то это поможет в выборе подобного инструмента.

Итак! По разному сформулированные запросы в поисковике выделили два основных направления:

Заточные, типа таких:

Особенно понравилось Метабо. У него камни меняются при помощи байонета, очень удобно. И несмотря на ценник, я бы, наверное, придушил жабу.

Но! У всех этих станков длина ленты 762 мм., а их (как я понял) не существует в природе или, по крайней мере в доступности. Пришлось это направление для себя закрыть.

Второе направление – ленточно-дисковые шлифовальные станки.

Первым бросается в глаза джетовский Но цена и много нелестных отзывов исключили его из списка рассматриваемых.

Следующий – прома Цена пониже, но и отзывы еще хуже…..

Зубровские и Про первый отзывы вообще кошмарные, а второй стоит дороже джета и отзывов вообще нет.

Очень мне понравился своей компоновкой вот такой: Но оказалось, что он существует только в воспаленном мозгу продаванов и в виде одной фотографии.

Короче, методом исключения, остался только “Корвет 51”. Цена приемлемая и народ во множестве своем утверждает, что работать на нем можно и дорабатывается не большими усилиями. Вот его и взял.

Если есть интерес, то расскажу про него во всех подробностях. Ничего не утаю!

www.chipmaker.ru

Корвет-51 Станок шлифовальный ленточный. Паспорт, схемы, описание, характеристики

Поставщиком шлифовального станка Корвет-51 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель – компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.


Корвет-51 Станок шлифовальный ленточный переносной электрический. Назначение, область применения

Шлифовальный ленточный станок модели «Корвет 51» предназначен для строгания поверхностей заготовок из натуральной древесины с помощью вращающегося в горизонтальной плоскости рабочего вала, расположенного между двумя столами, используемыми как опора для обрабатываемого изделия. Строганию подвергается нижняя или верхняя (в режиме рейсмуса) поверхности заготовки.

На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок может эксплуатироваться в нормальных климатических условиях:

  • температура окружающей среды от 1 до 35 °C
  • относительная влажность воздуха до 80 % при температуре 25 °C

Корвет-51 Общий вид шлифовального станка


Комплект поставки шлифовального станка Корвет-51

Перечень комплекта поставки шлифовального станка Корвет-51

  • А. Станок в сборе 1 шт.
  • Б. Подушка резиновая 4 шт.
  • В. Транспортир 1 шт.
  • Г. Ключ рожковый 1 шт.
  • Д. Ключ шестигранный 3 мм и 4 мм 2х1 шт.
  • Е. Стол рабочий 1 шт.
  • Ж. Вал опорный 1 шт.
  • И. Диск со шлифовальной бумагой 1 шт.
  • Руководство по эксплуатации 1 экз.
  • Упаковка 1 шт.
  • Код для заказа 90510

Состав шлифовального станка Корвет-51

Перечень узлов шлифовального станка Корвет-51

  1. Станина
  2. Скоба со шкалой
  3. Винт фиксирующий
  4. Магнитный пускатель
  5. Диск шлифовальный
  6. Лента шлифовальная
  7. Упор задний
  8. Стол шлифовальной ленты
  9. Винт регулировки шлифовальной ленты
  10. Рукоятка ослабления/натяжения шлифовальной ленты
  11. Стол рабочий
  12. Кожух приводного ремня

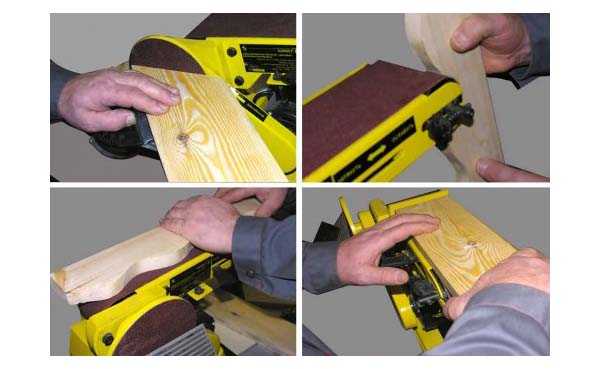

Основные операции шлифовального станка Корвет-51


Пуск станка

Для пуска машины нажмите на зеленую кнопку магнитного пускателя (4).

Для остановки машины нажмите на красную кнопку магнитного пускателя (4).

Для экстренной остановки машины нажмите на крышку магнитного пускателя (4).


Прямое шлифование

Когда шлифовальная лента (6) расположена вертикально, деталь опирается на задний упор (7) или рабочий стол, Рис.8.


Параллельное шлифование

Не нажимайте слишком сильно на заготовку. Машина работает лучше без приложения больших усилий нажатия на заготовку, Рис.9. Задний упор (7), Рис.9, фиксирует деревянную заготовку во время работы. Во время работы берегите руки.


Дуговое шлифование

Выполняется перед шлифовальной лентой (6) для получения дуги, Рис. 10.

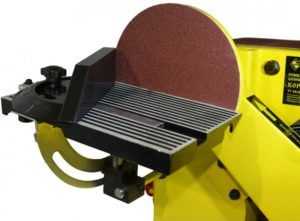

Параллельное шлифование диском

Установите деталь на рабочий стол (11), чтобы она располагалась параллельно шлифовальному диску (5), Рис.2. На рисунке 11 показано параллельное шлифование заготовки шлифовальным диском.


Шлифование под углом

Шлифование можно осуществлять под углом от 0 до 45 градусов. После регулировки рабочего стола (11) необходимо затянуть фиксирующий винт (3) для обеспечения высокой точности, Рис.12.


Наклонное шлифование слева направо

Вы можете получить любой угол от 0 до 60 градусов с помощью транспортира (В). Установите транспортир (В), Рис.13, в специальный паз рабочего стола (11), Рис.2. Отрегулируйте положение транспортира (В), Рис.13. Закрепите фиксирующий винт транспортира (В), Рис.13, после его регулировки.


Расходный материал – Наждачная бумага (шлифовальная шкурка): зернистость, характеристики, использование

Обычно шлифование начинается с более крупной зернистости, и постепенно зернистость уменьшается до получения обработки нужного качества и нужных размеров. Выбор начальной зернистости зависит от начального состояния заготовки (шероховатая, гладкая и т.д.), размеров, твердости древесины и желаемого результата. Ниже даны некоторые общие правила выбора зернистости шлифовального материала (Таблица 3).

  • 40 – Очень грубая шлифовка: максимальное снятие массы материала, удаление смолы, выравнивание, удаление наплывов, снятие краски;
  • 60 – Менее грубая шлифовка: удаление средней массы материала, обработка поверхности, удаление клея, сглаживание торцов;
  • 80 – Средняя зернистость: легкая обработка поверхности, удаление клея, сглаживание торцов, удаление следов строгания;
  • 100 – Средняя зернистость: легкая обработка поверхности, сглаживание торцов, удаление следов строгания;
  • 120 – Средне-мелкая зернистость: легкая обработка поверхности, корректировка тонких заготовок;
  • 150 – Мелкая зернистость: минимальное удаление материала, подготовка поверхности к конечной шлифовке, корректировка размеров тонких заготовок;
  • 180 – Мелкая зернистость: конечная шлифовка;
  • 220 – Очень мелкая зернистость: финишная шлифовка.

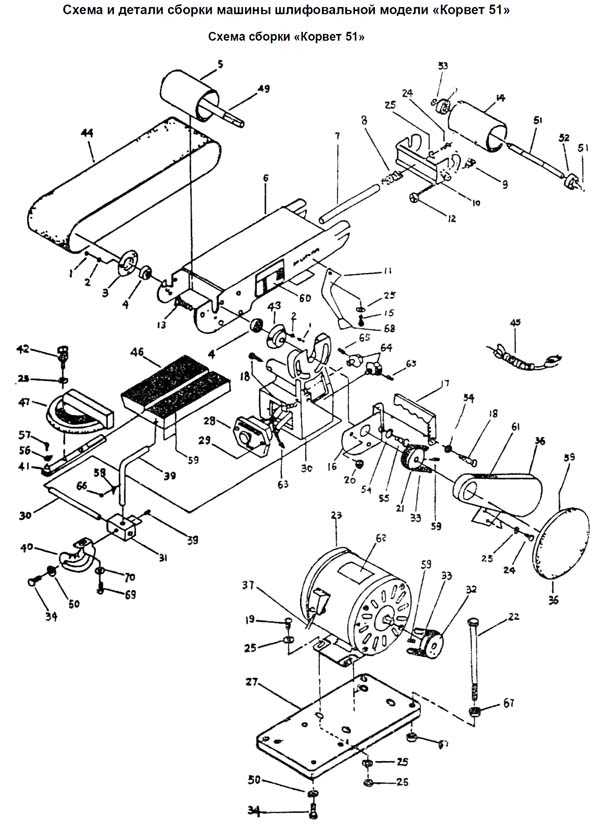

Корвет-51 станок шлифовальный. Схема и детали сборки

Корвет-51 станок шлифовальный. Схема и детали сборки. Смотреть в увеличенном масштабе

Корвет-51 Станок шлифовальный ленточный. Видеоролик

Обзор Корвет-51

Распаковка и обзор Корвет-51

Сравниваем Корвет-51 и JET JSG-64

Технические характеристики шлифовального станка Корвет-51

Наименование параметраКорвет-51
Основные параметры
Частота вращения вала двигателя на холостом ходу, об/мин1420
Частота вращения шлифовального круга, об/мин1420
Диаметр шлифовального круга, мм150
Скорость движения ленты, м/мин282
Размеры ленты: Длина х Ширина, мм920 х 100
Размеры рабочего стола, мм190 х 125
Угол наклона рабочего стола (диск), град0..45
Угол наклона рабочего стола (лента), град0..45
Угол наклона ленточного узла, град0..90
Электрооборудование станка
Род тока питающей сети220В 50Гц
Количество электродвигателей на станке, шт1
Тип электродвигателяасинхронный
Электродвигатель – номинальная мощность, кВт0,375
Габарит и масса станка
Габарит станка (длина х ширина х высота), мм
Масса станка, кг14

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков


stanki-katalog.ru

Шлифовальный станок Энкор Корвет 51

Добро пожаловать в магазин ДрельМаркет.

Наш адрес:
г. Краснодар, ул. Уральская 126/2 (пересечение с ул. Онежской).
На углу 3-этажное здание.
​1-й этаж, магазин “ДрельМаркет”.

Режим работы:
Пн-Пт с 9:00 до 18:00
Сб-Вс с 10:00 до 15:00

Широкий ассортимент товаров в наличии.
Всегда низкие цены.

Доставка по Краснодару, Краснодарскому краю и в другие города России.

Код товара: 001476

Описание

Станок шлифовальный «Корвет 51» предназначен для предварительной и окончательной обработки поверхностей изделий из дерева, ДСП и подобных материалов. Рабочий орган станка – шлифовальный круг и шлифовальная лента.

Преимущества

Станок комплектуется асинхронным двигателем.

Магнитный пускатель исключает самопроизвольный пуск станка после временного отключения электропитания.

Ременная передача предохраняет двигатель от перегрузок.

Бесступенчатая регулировка угла наклона ленточного узла.

Рабочий стол имеет наклон, что позволяет выполнять шлифование поверхностей, расположенных относительно друг друга под углом, отличным от 90°

Возможна перестановка рабочего стола.

Имеется специальный упор для заготовки при обработке шлифовальной лентой.

Станок комплектуется транспортирным упором, позволяющим обрабатывать торцы изделий под любым углом

Простота замены и регулировки шлифовальной ленты.

Легкая и компактная конструкция станка.

Характеристики

Номинальная потребляемая мощность двигателя – 375 Вт

Номинальное напряжение питания – 220/50 В/Гц

Тип электродвигателя – асинхронный

Передача – ременная

Длина шлифленты – 920 мм

Ширина шлифленты – 100 мм

Диаметр шлифовального круга – 150 мм

Частота вращения шлифовального диска – 1420 об/мин

Частота вращения вала двигателя на холостом ходу – 1420 об/мин

Скорость движения шлифовальной ленты – 282 м/мин

Рабочий инструмент: шлифкруг + шлифлента

Размер рабочего стола – 290 х 290 мм

Угол наклона рабочего стола (диск): 0° – 45°

Угол наклона рабочего стола (лента): 0° – 45°

Угол наклона ленточного узла: 0° – 90°

Масса нетто/брутто – 18/20 кг

Размер упаковки (ДхШхВ) – 500 х 290 х 250 мм

www.avito.ru

Станок шлифовальный Энкор Корвет-51

Станок шлифовальный Энкор Корвет-51

Комбинированный шлифовальный станок используется для обработки кромок, торцов и плоских поверхностей деревянных заготовок. За счет большого диаметра шлифовального круга возможна обработка габаритных заготовок. За счет углового упора с градусной шкалой можно обрабатывать кромки под заданным углом.

Особенности шлифовального станка Энкор Корвет-51:

  • Магнитный пускатель исключает непреднамеренный пуск станка после временного отключения электропитания
  • За счет большого диаметра шлифовального круга можно обрабатывать поверхности большой площади
  • Станок комплектуется транспортирным упором, с помощью которого можно обрабатывать торцы изделий под любым углом
  • Бесступенчатая регулировка угла наклона ленточного узла

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки



Легковой транспорт

(до 500 кг)

Грузовой транспорт

(крупногабарит)

Постаматы и ПВЗ  PickPoint Почта России
Москва 500 руб от 1700 руб** 200 руб
МО, область 500 руб*

от 1700 руб*

200 руб 500 руб
Регионы, РФ     350 руб 500 руб
Самовывоз Выдача товара до 18:00, Раменский район, Михайловская слобода, Старорязанская улица, д.4. (при оплате – резерв товара 3 дня)

* каждый 1 км за МКАД дополнительно 20 руб (легковой транспорт) или 50 руб (грузовой транспорт)

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2. Способы оплаты

      Банковской картой онлайн на сайте                        Яндекс Деньги

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

kuzmich24.ru

Тарельчато ленточный (комбинированный) шлифовальный станок ЭНКОР Корвет-51

Краткая характеристика тарельчато-ленточного (комбинированного) шлифовального станка ЭНКОР Корвет-51:


Комбинированная модель позволяет вести обработку широкого спектра заготовок, в том числе имеющих большие размеры. Важным преимуществом, которым обладает шлифовальный станок Корвет-51, является сбалансированная мощность привода – благодаря ей обслуживание обходится недорого, в то время как производительность остается на высоте. Назначение агрегата включает в себя работу с деревом, металлом, а также более плотными строительными материалами. Необходимо также отметить возможность наклона ленточного узла и рабочего стола на большой угол – за счет этого становится возможным изготавливать сложные изделия. К числу преимуществ необходимо отнести и высокую прочность рабочих органов – диск изготовлен из чугуна, а основание ленты имеет графитовое покрытие, за счет чего достигается их надежность, долговечность и безопасность для оператора.



Привод и рабочая область тарельчато-ленточного шлифовального станка ЭНКОР Корвет-51:


Производительность, которую имеет приводной узел, достигает 350 Вт – благодаря этому цена устройства и стоимость его обслуживания являются достаточно небольшими. Кроме того, шлифовальный станок Корвет-51 можно подключать к бытовой электросети без проблем, заключающихся в создании перегрузки или падении напряжения – характеристики позволяют работать даже со слабыми источниками питания, включающими генераторы на жидком топливе. Встроенный тормоз валов позволяет получить хорошие отзывы о безопасности от профессионалов – он обеспечивает моментальную остановку движения рабочих органов сразу после выключения питания. Рабочий стол, расположенный в непосредственной близости от диска, имеет габариты, равные 290*290 мм – назначение поверхности включает возможность укладки на нее крупных и тяжелых предметов. Универсальное крепление позволяет наклонять стол до 45 градусов, в то время как лента, которой оснащается станок Корвет-51, может отклоняться от горизонтальной оси на 90 градусов – изготовитель предусмотрел возможность обработки сложных изделий. Габариты абразивной поверхности ленты равны 445*100 мм – для ее замены можно купить соответствующее изделие, выпускающееся в виде длинного рулона.



Характеристики работы шлифовального станка ЭНКОР Корвет-51:


Диаметр шлифовального круга составляет всего 150 мм – это несколько ограничивает производительность, однако позволяет обеспечить экономичность – заказать сменное абразивное полотно можно недорого, получив значительное снижение расходов по сравнению с более крупными приборами. Скорость движения диска составляет 1420 оборотов в минуту – такие характеристики позволяют станку Корвет-51 получить высокую функциональность. При необходимости замены поверхности используется клей или самоклеящаяся поверхность диска, который содержит каталог производителя. Движение ленты осуществляется со скоростью 282 метра в минуту – это позволяет обеспечить высокую эффективность применения устройства. Для крепления поверхности используются специальные зажимы, обеспечивающие максимальную прочность фиксации.



Основные особенности станка ЭНКОР Корвет-51:


Для удаления пыли используется патрубок подключения к промышленному пылесосу. Масса станка, составляющая всего 20 кг, позволяет легко транспортировать его на большие расстояния.

handy-tool.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
