Станок точильно-шлифовальный ТШ-3: характеристики и конструкция

Точильно-шлифовальное оборудование широко востребовано в металлообработке, оно обеспечивает поддержание режущих кромок различного оборудования в надлежащем состоянии.

Важно! Необходимо сразу же пояснить, что обозначение полностью совпадает с маркировкой настольного токарного станка ТШ-3, что может внести некоторую путаницу и требует четкого понимания, о чем именно идет речь.

Содержание

Предназначение станка ТШ-3

Модель ТШ-3 предназначена для заточки рабочих поверхностей различного режущего инструмента. В качестве дополнительной функции этого оборудования используется:

Внешний вид ТШ-3

Внешний вид ТШ-3

  • способность черновой частичной обработки материалов;
  • снятие поверхностного слоя окислов;
  • выравнивание рабочих граней или кромок сверл, ножей или резцов;
  • удаление облоя, заусенцев и т. д.

Станок может быть использован для шлифовки или полировки различных деталей или поверхностей, но для этого потребуется замена точильного круга на войлочный или фетровый (полировальная шайба). Может быть оснащен специальными приспособлениями для заточки сверл, обеспечивающими правильный угол атаки и затыловки. Кроме того, возможна установка для выполнения ленточного шлифования плоских деталей, для полирования изделий и правки кругов.

Точильно-шлифовальный агрегат ТШ-3 имеет аналоги, производимые на других заводах:

  • Е-3-400, производится Ейским станкостроительным заводом.
  • 3Т-636, производится в Кемерово, ЗАО СПК.
  • 3Н-340, производится Навоийским машиностроительным заводом.

Составные части ТШ-3

Ключевые узлы точильно-шлифовального станка ТШ-3:

Схема точильно-шлифовального станка марки ТШ-3

Схема точильно-шлифовального станка марки ТШ-3

  • станина;
  • электродвигатель;
  • точильные круги;
  • защитные кожухи;
  • подручники.

Устройство имеет жесткую станину с приваренной снизу площадкой-основанием. При необходимости сквозь эту площадку могут быть пропущены анкерные болты для прочного крепления к полу.

В центре верхней части станины помещен электродвигатель. На его сквозном валу с обеих сторон установлены точильные круги, обычно с разным размером зерна для более тонкой и грубой обработки. Оба круга закрыты защитными кожухами, открыт только рабочий сектор, который также защищен прозрачными щитками с возможностью подъема и опускания. Для удобства, точности и безопасности работы перед ними установлены подручники. На передней части, непосредственно под двигателем, расположена панель управления с кнопками пуска и остановки двигателя, а также переключателем включения/выключения подсветки.

Конструктивные особенности модели ТШ-3

К особенностям конструкции станка ТШ-3 принято относить следующие параметры:

Конструктивные особенности

Конструктивные особенности

  • Наличие жесткой станины, усиленной металлическими уголками, с возможностью регулировки уровня подъема.
  • Оборудование поставляется в напольном исполнении.
  • Для безопасной работы имеется устройство для экстренной остановки двигателя и принудительного торможения вращающегося вала.

Устройство остановки передвижения суппорта срабатывает при перегрузке двигателя. Имеются также прозрачные щитки для защиты от отлетающих искр или частиц абразива, отскакивающих от вращающегося круга.

Для установки потребуется подготовить место, способное выдержать вес станка и возможные вибрации при его работе. Необходимость подготовки места для установки на верстаке отсутствует.

Кроме базовой, существуют две дополнительные модификации точильно-шлифовального станка:

  • ТШ-3-10 с подсветкой, посредством установленной в верхней части электрической лампы с абажуром.
  • ТШ-3-01 имеющий повышенную мощность двигателя.
ТШ-3-01 в отличии от ТШ-3-03 имеет повышенную мощность двигателя

ТШ-3-01 в отличии от ТШ-3-03 имеет повышенную мощность двигателя

Эксплуатационные свойства

Технические показатели точильно-шлифовального станка модели ТШ-3:

Схема ТШ-3

Схема ТШ-3

  • Наружный диаметр шлифовального круга (максимальный) — 400 мм.
  • Посадочный диаметр — до 127 мм.
  • Высота оси рабочего вала двигателя от основания — 950 мм.
  • Минимальный диаметр шлифовального круга (критический размер изношенного круга, требующий замены) — 240 мм.
  • Ширина рабочей части (толщина) — 50 мм.
  • Частота вращения шпинделя — 950 об/мин.
  • Мощность двигателя — 3 кВт.
  • Габариты станка (Д-Ш-В) — 660:600:1670 мм.
  • Вес станка — 220 кг.

Рекомендуется использовать шлифовальные круги, изготовленные по ГОСТ 2424-83, с зерном на керамической связке. Полировальные круги должны соответствовать посадочным и наружным размерам.

Для питания двигателя требуется трехфазный электрический ток напряжением 380 В.

Механизм управления точильно-шлифовальным станком ТШ-3

Станок ТШ-3 управляется с пульта, расположенного на передней части станины под электродвигателем. В состав механизмов управления, расположенных на пульте, входят:

Чертёж настольного ТШ-3

Чертёж настольного ТШ-3

  • Кнопка запуска двигателя (черная или зеленая).
  • Кнопка остановки (красная).
  • Переключатель освещения.

Запуск двигателя производится с помощью кнопки «пуск» зеленого (или черного) цвета только при установленных защитных кожухах и правильно закрепленных шлифовальных кругах. Запрещается запускать двигатель при снятых защитных кожухах, открытой панели управления, снятых защитных крышках электродвигателя. Для остановки станка используется красная кнопка «стоп», включение подсветки осуществляется клавишей слева на панели управления.

Видео по теме: Универсал ТШ-3

ТШ-3 Станок точильно-шлифовальный на тумбе схемы, описание, характеристики

Сведения о производителе точильно-шлифовального станка модели ТШ-3

Производителем точильно-шлифовального станка модели ТШ-3 является Оршанский станкостроительный завод Красный борец, основанный в 1900 году.

Станки, выпускаемые Оршанским станкостроительным заводом


ТШ-3 (ТШ3) Станок точильно-шлифовальный на тумбе. Назначение, область применения

Станки настольные точильно-шлифовальные с двумя кругами ТШ-3 предназначены для выполнения слесарных работ – снятия заусенцев, фасок, обдирки литников, для заточки и доводки металлорежущего деревообрабатывающего и другого инструмента – сверл, резцов, ножей.

При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.


Общая компоновка точильного станка ТШ-1

Станок ТШ-1 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.



Обработка изделий на станке тш3

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-3 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

Для смены круга на станке мод. ТШ-1 снять крышку кожуха, отвернуть фланец, снять круг. Новый круг установить в обратном порядке. При установке узких кругов на станок используются проставки Н=8 мм и Н=12мм.

  • Для кругов Н=50 мм проставка не устанавливается;
  • Для кругов Н=32…40 мм устанавливается проставка Н=8 мм;
  • Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
  • Для кругов Н=10…16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

  • на станке модели ТШ-1, ТШ-3 разъемы расположены на задних стенках кожухов;
  • на станке мод. ТШ-2 разъем расположен на задней стенке тумбы.

Модификации точильно-шлифовальный станок ТШ-3

ТШ-3 – универсальный точильный шлифовальный станок

ТШ-3 исполнение 10 – универсальный точильный шлифовальный станок со светильником

ТШ-3 исполнение 01 – универсальный точильный шлифовальный станок повышенной мощности


Аналоги точильно-шлифовальный станок ТШ-3

Е3-400 – Ø400 – производитель Ейский станкостроительный завод ЕСЗ, ОАО

3Т-636 – Ø400 – производитель Техника Сибирская Промышленная Компания СПК, ЗАО г. Кемерово

3Н340 – Ø400 – производитель Навоийский машиностроительный завод, ПО г. Навои-2



Общий вид точильно-шлифовального станка ТШ-3

Фото точильного станка ТШ-3


Крепление шлифовального круга точильно-шлифовального станка ТШ-3 (ТШ3)

Крепление шлифовального круга точильного станка ТШ-3


Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-3

Расположение составных частей точильного станка ТШ-3

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-3

  1. Тумба – ТШ-3.00.0.010.0.00
  2. Кронштейн – ТШ-1.50.1.000.0.00
  3. Кожух левый – ТШ-3.00.0.030.1.00, Кожух правый ТШ-3.00.0.025.1.00
  4. Крышка – ТШ-3.00.0.030.0.00
  5. Подручник – ТШ-3.00.0.045.2.00
  6. Подручник – ТШ-3.00.0.045.2.00
  7. Кронштейн – ТШ-3.00.0.105.0.00
  8. Кронштейн – ТШ-3.00.0.105.0.00
  9. Коробка – ТШ-2.00.0.020.0.00
  10. Электрооборудование – ТШ-3.80.0.000.0.00
  11. Кнопка “Стоп”
  12. Кнопка “Пуск”
  13. Светильник НКП03-60-003УХЛ4 ТУЗ.62-00214267-088-00

Электрооборудование точильного станка ТШ-3

На станках установлены:

  • электродвигатель М1, работающий в режиме трехфазного включения
  • вводный автомат QF1
  • пускатель электромагнитный КМ1
  • кнопка пуск SB2
  • кнопка стоп SB1

Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.


Первоначальный пуск станка ТШ-3

Сечение питающих проводов должно быть не менее 1,0 мм2 медных или 2,5 мм2 алюминиевых.


Описание работы в режиме трехфазного включения (рис. 5)

Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

Защита электрооборудования от перегрузки производится электротепловым реле FP1.

Сведения о расцветке проводов:

  • черный цвет провода — силовые цепи
  • красный цвет провода — цепи управления
  • зелено-желтый цвет провода — цепи защиты

Схема электрическая точильно-шлифовального станка ТШ-3 (исполнение 01)

Электрическая схема станка ТШ-3 (исполнение 01)


Схема электрическая точильно-шлифовального станка ТШ-3 (исполнение 10)

Электрическая схема станка ТШ-3 (исполнение 10)


Технические характеристики точильного шлифовального станка ТШ-3 (ТШ3)

Наименование параметраТШ-1ТШ-2ТШ-3ТШ-4
Шлифовальный круг по ГОСТ 2424-83 на керамической связке
Наружный диаметр круга, мм250
300
400400
Высота круга, мм10..4010..505050
Посадочный диаметр круга, мм3276127203
Диаметр изношенного круга, мм140150240
Класс неуравновешенности1, 21, 21, 2
Высота центров от основания, мм265950950950
Шпидель
Частота вращения, 1/мин150015009501440
Максимальная скорость резания, м/с19,523,520
Электрооборудование
Питающая сеть~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц
Электродвигатель привода, кВт2,22,23,07,5
Габариты и масса станка
Габариты станка (длина ширина высота), мм610 х 470 х 615610 х 470 х 1340660 х 600 х 16701000 х 620 x 1315
Масса станка, кг82112220560

    Список литературы:

  1. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
  2. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
  3. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
  4. Генис Б.М., Доктор Л.Ш., Терган В.С.
    Шлифование на круглошлифовальных станках, 1965
  5. Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
  6. Куликов С.И. Хонингование, 1973
  7. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
  8. Лоскутов В.В. Шлифование металлов, 1985
  9. Лоскутов В.В. Шлифовальные станки, 1988
  10. Лурье Г.Б. Шлифовальные станки и их наладка,1972
  11. Лурье Г.Б. Устройство шлифовальных станков,1983
  12. Меницкий И.Д. Универсально-заточные станки ,1968
  13. Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986
  14. Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
  15. Попов С.А. Шлифовальные работы, 1987
  16. Терган В.С. Шлифование на круглошлифовальных станках, 1972
  17. Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Каталог-справочник заточных станков

Паспорта и руководства заточных станков



Обзор точильно-шлифовального станка ТШ-3

Точильно-шлифовальный станок ТШ-3 – это универсальное высококачественное оборудование серии ТШ с двумя рабочими кругами. В нашем интернет-магазине можно заказать модель, изготовленную в России. Либо станки, которые выпускаются в Белоруссии, городе Орша. Как и другие модели серии белорусского производителя, токарный станок ТШ-3 может использоваться не только на предприятиях с мелкосерийным производством. Мощность и технические параметры модели позволяют широко использовать станок на всех категориях производств. Возможно применение и в бытовых условиях.

Российский точильно-шлифовальный станок ТШ и его модификации

Российский станок выпускается в различных модификациях: базовая модель 3.10, 3.20 с дополнительной блокировкой двигателя, 3.25 комплектуется пылеулавливающим агрегатом, 3.35 оснащен дополнительной блокировкой (при поднятии защитных экранов) и пылесосом.

Отличие ТШ-3 от ТШ-1 и ТШ-2

От станка ТШ-1 и ТШ-2 токарно-шлифовальный станок ТШ-3 отличается параметрами режущего инструмента:

  • наружным диаметром круга, который составляет 400 мм против 250 мм в ТШ-1 и 300 мм в ТШ-2;
  • высотой круга в 50 мм против 40 мм в ТШ-1 и ТШ-2;
  • посадочным диаметром, который составляет 127 мм против 32 мм в ТШ-1 и 76 мм в ТШ-2;
  • диаметром изношенного круга, который составляет 240 мм против 140 мм в ТШ-1 и 150 мм в ТШ-2;
  • высотой центров кругов от основания, которая составляет 950 мм – высота такая же, как в ТШ-2, но больше на 265 мм, чем в ТШ-1.

По сравнению с ТШ-1 и ТШ-2 в токарно-шлифовальном станке ТШ-3 несколько уменьшена скорость резания, которая составляет 20 м\с против 19,5 м\с в ТШ-1 и 23,5 м\с в ТШ-2. Уменьшена и частота вращения вала. Так, у ТШ-1 и ТШ-2 частота вращения вала составляет 1500 об\мин, а в данной модели она – 1000 об\мин.

Увеличенные по сравнению с ТШ-1 и ТШ-2 параметры режущего инструмента сказались и на общих габаритах ТШ-3. Длина станка – 660 мм, ширина – 600 мм (против 610 мм и 470 мм соответственно в ТШ-1 и ТШ-2), высота станка ТШ-3 составляет уже 1370 мм.

ТШ-3 отличаются большой мощностью обработки деталей в производственных условиях. Потому в отличие от ТШ-1 и ТШ-2 производитель укомплектовал модель мощным электродвигателем. Мощность главного привода достигает 3 кВт.

Для чего применяется ТШ-3

Используется товарно-шлифовальный станок ТШ-3 для промышленной обработки материалов разной твердости. На нем можно обрабатывать как инструментальную сталь, так и различные твердые сплавы. С помощью ТШ-3:

  • затачивается разного вида станочный инструмент. Это могут быть токарные резцы, сверла, фрезы;
  • можно проводить сухую заточку слесарного инструмента, такого как ножницы, зубила, ножи;
  • выполняются слесарные работы, например снятие заусенцев, фасок и удаление других признаков избыточного металла на деталях.

Что представляет собой ТШ-3

Конструкция станка представляет собой сварную тумбу-основание, на которой и установлен электродвигатель. К тумбе же крепятся винтами два защитных кожуха. На подставке же крепятся пазы кронштейнов для установки подручников. На валу электродвигателя есть планшайбы для установки кругов. Обычно устанавливаются абразивные круги, которые входят в базовый комплект, а потому используются чаще всего. Возможна установка алмазных и эльборовых кругов. Они докупаются отдельно. На станках ТШ-3 возможно использование абразивной ленты для шлифовки.

Подключение ТШ-3

Чтобы подключить оборудование, оно запитывается от трехфазной сети напряжением 380 В. Провод подводится через отверстие на задней стенке тумбы. Подача напряжения на станок происходит при включении вводного вводного выключателя. На обмотку двигателя – с помощью кнопки «Пуск». Для остановки существует отдельная кнопка «Стоп». Станок защищен от перегруза тепловым реле. Обязательно подключение к контуру заземления. Все электроаппаратура размещена в нише тумбы на панелях.

Где устанавливается ТШ-3

Эта модель в отличие от ТШ-1 не нуждается в установке на стол. Станок просто ставится на ровную поверхность и надежно закрепляется к полу. При установке станка необходимо добиться устойчивости. От этого во многом зависит точность выполняемых работ. Крепится тумба четырьмя анкерными болтами М-12. При монтаже в обязательном порядке и перед запуском необходимо проверить все соединения и настройки. В том числе исправность заземления, питающей линии, герметичность, надежность крепления кожухов, инструмента, подручников, направленность шлифовальных дисков.

Модельный ряд станка ТШ-3, доступный для заказа на Stanew

Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин.

  • ТШ-3.10 (аналог ТШС 400)
  • ТШ-3.20 (аналог ТШС 400.1) c доп.блокировкой двигателя
  • ТШ-3.25 с пылесосом
  • ТШ-3.35 с пылесосом и блокировкой двигателя


Станки с прямым приводом и шлифовальным кругом 400х40х127 мм. 5,5 кВт, 1500 об/мин.

  • ТШ-3М (аналог 3К634, 3Б634, 3Т634-01)
  • ТШ-3М.20 с доп.блокировкой двигателя
  • ТШ-3М.25 с пылесосом
  • ТШ-3М.35 с пылесосом и блокировкой двигателя


Станки с ременным приводом и шлифовальным кругом 400х40х127 мм. 3 кВт, 1000 об/мин.

  • ТШ-3М
  • ТШ-3М.20 с доп.блокировкой двигателя
  • ТШ-3М.25 с пылесосом
  • ТШ-3М.35 с пылесосом и блокировкой двигателя

Другие обзоры точильно шлифовальных станков производства Россия:

Напольные и настольные станки ТШ
Обзор точильно-шлифовального станка ТШ-2
Обзор точильно-шлифовального станка ТШ-4

Весь ассортимент точильно шлифовальных станков представлен здесь. Остались вопросы? Звоните нам: 8 (495) 798-07-76.
Заявки присылайте на [email protected].

Станок точильно-шлифовальный ТШ-3РБ-П с ПУАМ

Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.

Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.

Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.

В комплект поставки входят круги шлифовальные (2 шт.), светильник.

Обозначения маркировки новой модификации станков серии ТШ

  • Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
  • Д — Круги установлены непосредственно на валу двигателя
  • Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
  • П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ

Преимущества

  • Эргономичная конструкция.
  • Регулировка упоров в горизонтальном и вертикальном положении.
  • Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок.
  • Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В, что соответствует требованиям Технике Безопасностии.
  • Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли.

ХарактеристикаЗначение
Концевой выключательесть
Устанавливаемые шлифовальные круги, шт
– количество кругов2
– наибольший наружный диаметр, мм400
– ширина, мм40
– посадочный диаметр , мм127
Расстояние между шлифовальными кругами по осям, мм590
Окружная скорость при максимальном диаметре шлифов. круга м/с, не более20.0
Частота вращения шпинделя, об/мин1000
Род тока питающей цепиПеременный трехфазный, 380В, 50 Гц
Электродвигатель привода
– мощность, кВт3.0
– число оборотов, об/мин1500
Габаритные размеры (Д х Ш х В), мм850х650х1400
Масса, кг175
ИсполнениеКлиноременная передача

Отзывы о ТШ-3РБ-П с ПУАМ:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Станок точильно-шлифовальный ТШ-3ДБ с блокировкой

Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.

Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.

Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.

Обозначения маркировки новой модификации станков серии ТШ

  • Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
  • Д — Круги установлены непосредственно на валу двигателя
  • Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
  • П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ

ХарактеристикаЗначение
Концевой выключательесть
Устанавливаемые шлифовальные круги, шт
– количество кругов2
– наибольший наружный диаметр, мм400
– ширина, мм40
– посадочный диаметр , мм127
Высота центров кругов от основания, мм950
Расстояние между шлифовальными кругами по осям, мм452
Окружная скорость при максимальном диаметре шлифов. круга м/с, не более20.0
Частота вращения шпинделя, об/мин1000
Род тока питающей цепиПеременный трехфазный, 380В, 50 Гц
Электродвигатель привода
– мощность, кВт3.0
– число оборотов, об/мин1000
Габаритные размеры (Д х Ш х В), мм620х560х1250
Масса, кг145

Комплект поставки

  • Станок точильно-шлифовальный – 1 шт.
  • Балансиры – 6 шт.
  • Паспорт – 1 шт.

Отзывы о ТШ-3ДБ с блокировкой:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв

Станок точильно-шлифовальный ТШ-3РБ с блокировкой

Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.

Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.

Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.

В комплект поставки входят круги шлифовальные (2 шт.), светильник.

Обозначения маркировки новой модификации станков серии ТШ

  • Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
  • Д — Круги установлены непосредственно на валу двигателя
  • Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
  • П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ

Преимущества

  • Эргономичная конструкция.
  • Регулировка упоров в горизонтальном и вертикальном положении.
  • Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок.
  • Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В, что соответствует требованиям Технике Безопасностии.
  • Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли.

ХарактеристикаЗначение
Концевой выключательесть
Устанавливаемые шлифовальные круги, шт
– количество кругов2
– наибольший наружный диаметр, мм400
– ширина, мм40
– посадочный диаметр , мм127
Расстояние между шлифовальными кругами по осям, мм590
Окружная скорость при максимальном диаметре шлифов. круга м/с, не более20.0
Частота вращения шпинделя, об/мин1000
Род тока питающей цепиПеременный трехфазный, 380В, 50 Гц
Электродвигатель привода
– мощность, кВт3.0
– число оборотов, об/мин1500
Габаритные размеры (Д х Ш х В), мм850х650х1400
Масса, кг175
ИсполнениеКлиноременная передача

Отзывы о ТШ-3РБ с блокировкой:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Точильно-шлифовальный станок ТШ3-2 с концевыми выключателями

Точильно-шлифовальный станок ТШ3-2 предназначен для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов. Может использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Станок оснащен концевыми выключателями двигателя при подъеме защитных стекол.

Станки ТШ3-2 изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150.

Эксплуатация точильных станков допускается в закрытых помещениях при температуре окружающего воздуха от от +5°С до +40°С и относительной влажности не более 75%.

Соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218

Преимущества конструкции станков серии ТШ:

  • Двигатель установлен в металлическом корпусе.
  • Пониженная вибрация станка.
  • Возможность регулировки скорости вращения при помощи шкивов.
  • Более надежное закрепление кругов.
  • Улучшенная ремонтопригодность за счет упрощения конструкции.

За дополнительную плату может поставляться с пылеулавливающей установкой типа УВП-1200А.


ХарактеристикаЗначение
Концевой выключательесть
Устанавливаемые шлифовальные круги, шт
– количество кругов2
– наибольший наружный диаметр, мм400
– ширина, мм40
– посадочный диаметр , мм127
Расстояние между шлифовальными кругами по осям, мм590
Окружная скорость при максимальном диаметре шлифов. круга м/с, не более20.0
Частота вращения шпинделя, об/мин1000
Род тока питающей цепиПеременный трехфазный, 380В, 50 Гц
Электродвигатель привода
– мощность, кВт3.0
– число оборотов, об/мин1500
Габаритные размеры (Д х Ш х В), мм850х650х1400
Масса ТШ3-2 , кг175
ИсполнениеКлиноременная передача

Устройство станка

Станок состоит из сварной станины (поз. 1), на которую установлены электрошкаф 12, кожухи шлифовальных кругов 10, защитное ограждение вала 7. Внутри станины установлен электродвигатель 2, на валу которого посажен шкив, через который посредством клиновых ремней передается вращающий момент на шкив вала 4.

Шкив вала 4 шлифовальных кругов жестко крепятся на валу посредством шпонки и гайки, ступицы шлифовальных кругов также посредством шпонки и гайки. Кожух шлифовального круга представляет собой отдельный сборный узел, который имеет съемную боковую стенку для замены шлифовальных кругов. В нижней части каждого кожуха имеется патрубок для подключения вытяжной вентиляции и отвода абразива.

Общий вид станка

  1. сварной корпус
  2. электродвигатель
  3. клиноременная передача
  4. вал
  5. шлифовальные круги
  6. подручник
  7. защитное ограждение вала
  8. кнопки «Пуск» и «Стоп»
  9. защитный экран
  10. кожух шлифовального круга
  11. патрубок
  12. шкаф управления
  13. болт заземления станка точильно-шлифовального
  14. светильник
Шлифовальные станки Производитель, Шлифовальный станок JAINNHER MACHINE CO., LTD.
  • Профиль компании
  • Продукты
    • Все товары категории
    • Бесцентрово-шлифовальный станок
    • Круглошлифовальный станок
    • Внутренняя Шлифовальная Машина
    • Шлифовальный станок с центральным отверстием
    • Двухшпиндельный шлифовальный станок
    • Вертикально-шлифовальный станок
    • Шлифовальный станок
  • Новости
    • Категория новостей
    • Новостное письмо
  • Применение
    • Все приложения
    • Автомобили / Велосипед / Автомобили
    • Режущий инструмент / Метизы / Пневматические инструменты
    • Детали для пресс-форм и обработки
    • Детали трансмиссии
    • Товары народного потребления
  • Электронный каталог
    • Все электронные книги
    • Общий каталог
    • Универсальный круглошлифовальный станок
    • Бесцентрово-шлифовальный станок
    • Внутренняя Шлифовальная Машина
    • CNC угловой / врезной цилиндрический шлифовальный станок
    • Шлифовальный станок с центральным отверстием
    • Двухшпиндельный шлифовальный станок с ЧПУ
    • Круглошлифовальный станок с ЧПУ
    • Вертикальный шлифовальный станок с ЧПУ
    • Шлифовальный станок с ЧПУ
  • Видео
    • Все видео
    • NC / CNC Бесцентрово-шлифовальный станок
    • NC / CNC Круглошлифовальный станок
    • NC / CNC Внутренний Шлифовальный Станок
    • Круглошлифовальный станок с ЧПУ
    • Круглошлифовальный станок с ЧПУ
    • Двухшпиндельный шлифовальный станок с ЧПУ
    • Шлифовальный станок с центральным отверстием
    • Вертикально-шлифовальный станок с ЧПУ
    • Шлифовальный станок с ЧПУ
  • FAQ
    • FAQ Категория
  • Свяжитесь с нами
    • Обслуживание клиентов
    • Подписаться на рассылку
    • АНГЛИЙСКИЙ
    • 繁体 中文
    • 简体 中文
    • Español
    • Deutsch
  • 0
,
ЧПУ / Угловая цилиндрическая шлифовальная машина – Jainnher Machine Co., Ltd. JAINNHER MACHINE CO., LTD.
  • Профиль компании
  • Продукты
    • Все товары категории
    • Бесцентрово-шлифовальный станок
    • Круглошлифовальный станок
    • Внутренняя Шлифовальная Машина
    • Шлифовальный станок с центральным отверстием
    • Двухшпиндельный шлифовальный станок
    • Вертикально-шлифовальный станок
    • Шлифовальный станок
  • Новости
    • Категория новостей
    • Новостное письмо
  • Применение
    • Все приложения
    • Автомобили / Велосипед / Автомобили
    • Режущий инструмент / Метизы / Пневматические инструменты
    • Детали для пресс-форм и обработки
    • Детали трансмиссии
    • Товары народного потребления
  • Электронный каталог
    • Все электронные книги
    • Общий каталог
    • Универсальный круглошлифовальный станок
    • Бесцентрово-шлифовальный станок
    • Внутренняя Шлифовальная Машина
    • CNC угловой / врезной цилиндрический шлифовальный станок
    • Шлифовальный станок с центральным отверстием
    • Двухшпиндельный шлифовальный станок с ЧПУ
    • Круглошлифовальный станок с ЧПУ
    • Вертикальный шлифовальный станок с ЧПУ
    • Шлифовальный станок с ЧПУ
  • Видео
    • Все видео
    • NC / CNC Бесцентрово-шлифовальный станок
    • NC / CNC Круглошлифовальный станок
    • NC / CNC Внутренний Шлифовальный Станок
    • Круглошлифовальный станок с ЧПУ
    • Круглошлифовальный станок с ЧПУ
    • Двухшпиндельный шлифовальный станок с ЧПУ
    • Шлифовальный станок с центральным отверстием
    • Вертикально-шлифовальный станок с ЧПУ
    • Шлифовальный станок с ЧПУ
  • FAQ
    • FAQ Категория
  • Свяжитесь с нами
    • Обслуживание клиентов
.
LBWZM 0.5 Горизонтальный шлифовальный станок Высокопроизводительное оборудование для шлифования керамики с наноуровневым нано-уровнемером 220 / 380В | |

YETOU

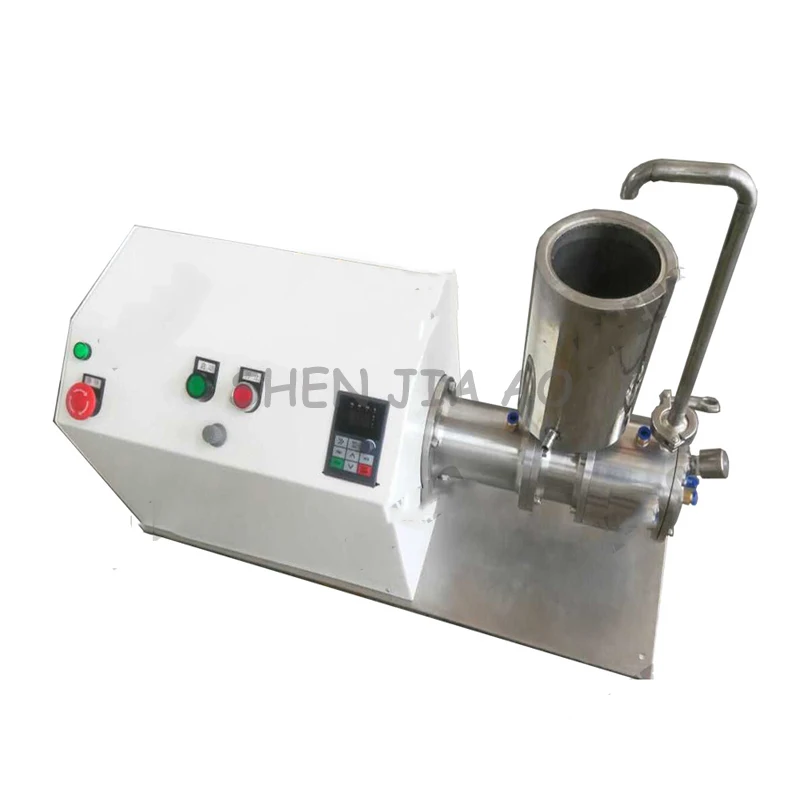

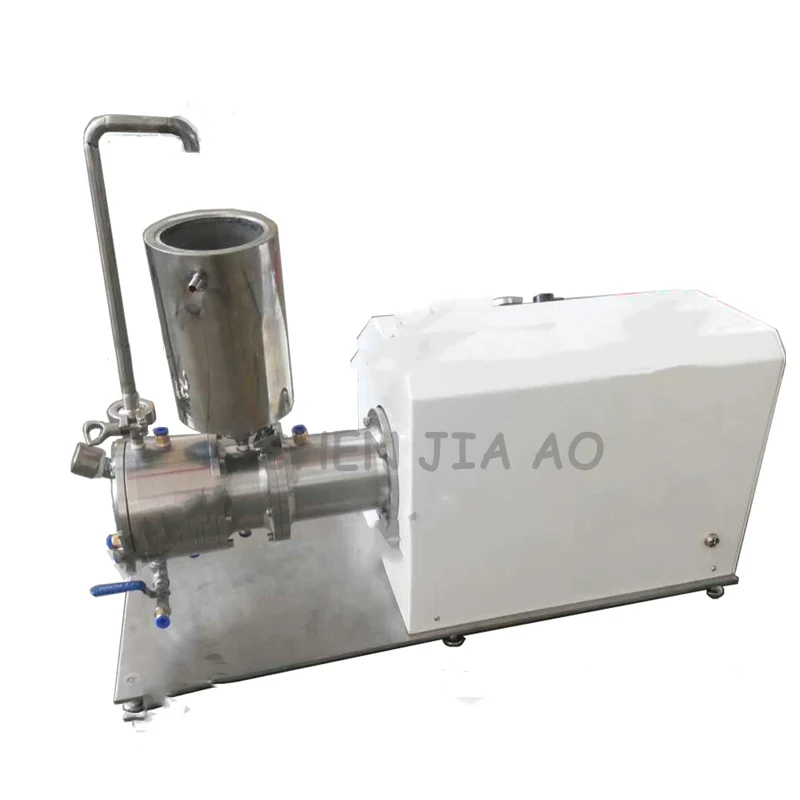

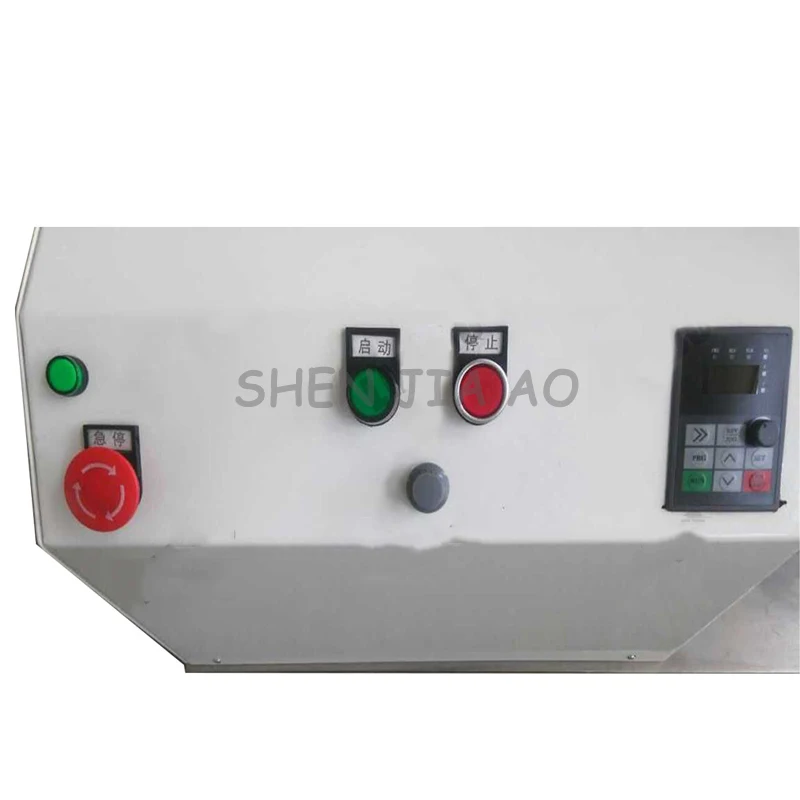

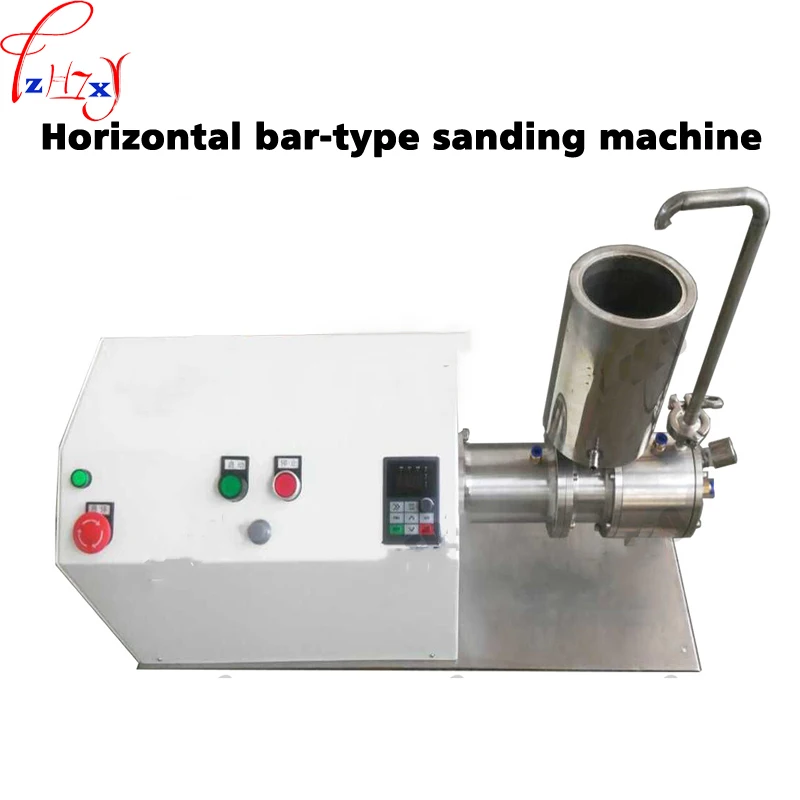

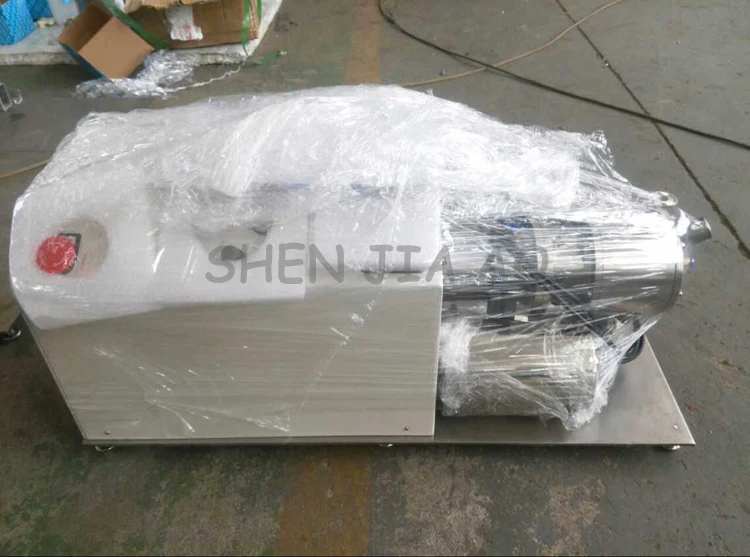

LBWZM-0.5 Горизонтальный шлифовальный станок с высокой производительностью

Керамика с наноуровневым шлифовальным станком, оборудование 220 / 380В

Показ изображения:

01 02 03 04 05 06

9000 Введение продукта :

Лабораторная нано-горизонтальная песчаная мельница – это высокопроизводительное оборудование для наноуровневого мокрого помола.

Оборудование использует непрерывный способ работы, выбор импорта сверхтонких чистых шариков из диоксида циркония

, с высокой эффективностью измельчения, тонкостью помола, использованием широкого спектра хороших износостойкости

преимущества сопротивления. В то же время полость, облицованная диоксидом циркония, значительно снижает износ компонентов

и

, продлевает срок службы, но также значительно снижает загрязнение измельчаемого материала

; увеличить площадь охлаждения и эффективность, чтобы решить проблему рассеивания тепла

; Переработка перекачивающего насоса, снижение сложности очистки; в краске, чернилах, краске,

цветная паста, косметика, пестициды, фармацевтическая и другие отрасли промышленности широко используются

Принцип продукта:

Двигатель оборудования заставляет внутреннее устройство подачи вращаться с высокой скоростью, образуя отрицательный давление

и материал, помещенный в верхнюю емкость, всасывается и направляется в камеру измельчения путем самовсасывания.Полость

с высокой скоростью наполнения Шлифовальная среда приводится во вращение циферблата, создавая силы во всех направлениях

и нерегулярные перемещения. Частицы в материале постоянно сталкиваются и растираются шлифовальной средой

. В то же время сито отделяет материал от шлифовальной среды и удерживает материал

из резервуара в циркуляционном потоке камеры измельчения, чтобы достичь меньшего размера частиц, размер частиц

, сужающий область применения.

Особенности:

1. Для небольшого количества лабораторного измельчения материалов, емкость размольного цилиндра: 0,5 л.

2. Тонкость шлифования хорошая, выбор импортных шариков чистого циркония Ø0,8-1,0, максимальная обработка

, тонкость шлифования

до 300 нм.

3. Эффективность шлифования высокая, тот же продукт, для достижения той же тонкости, время измельчения только

традиционное оборудование 2/3.

4. Выбор шлифовальной камеры и движущихся частей керамических материалов, чтобы уменьшить износ оборудования

загрязненных материалов.

5. В соответствии с фактической необходимостью преобразования различных скоростей, чтобы добиться наилучшего эффекта шлифования.

6. Встроенная самовсасывающая насосная система для уменьшения очистки нагнетательного трубопровода.

Подробнее:

Модель: LBWZM-0.5

Напряжение: 220/380 В, 50 Гц

Мощность: 1,5 кВт

Инвертор: управление частотой

Скорость: 50-3000 об / мин Упрощенная

объем: 0,5 л

Производительность: 5-30 кг / час

Чрезвычайная тонкость шлифования: 300 нм

Внутренние изнашиваемые детали: прецизионная керамика, долговечные, экологически чистые материалы

(включая керамический циферблат, керамические втулки)

Цирконий диаметр бисера: 0.8-1,2 мм

Стандартный вес циркониевых бусин 1,2 кг

Сконфигурировать контейнер оболочки 0,8 л, комплект труб с охлаждающей водой

Размер машины: 880X435X620 мм

Вес: 68 кг

Примечание: если ваш район является отдаленный район, вам нужно будет добавить отдельную плату.
Обратите внимание: когда посылка прибыла на таможню, пожалуйста, оплатите налог и заберите посылку.
Мы не несем ответственности за уплату таможенной пошлины или налога на импорт

YEWEI

.Бесцентрово-шлифовальный станок

NC | E-tech Machinery

Основание машины изготовлено из отливок из механита, предназначенных для снижения вибрации. Основание станка обеспечивает стабильную поддержку шлифовального круга и узлов регулирующего колеса, что обеспечивает жесткое основание станка и лучшую точность.

Гидравлический узел правки как на шлифовальных, так и на регулировочных колесах с направляющими с точной ручной обработкой обеспечивает стабильное гидравлическое движение и лучшие эффекты правки.Различные типы формования могут быть достигнуты с дополнительными шаблонами.
    Модель
  • NC: опционально авто. устройство для правки шлифовальных кругов позволяет выполнять подсчет времени, время обработки или автоматическую обработку и компенсацию
  • Модель
  • с ЧПУ: сервоуправление с двумя осями и автоматическая система компенсации позволяют точно обрабатывать формы сложной формы.
  • Различные конструкции подлокотников: E-tech разработала различные виды подлокотников на основе различных диаметров заготовок, которые легко регулировать в рабочем состоянии.

Шпиндели шлифовальных и регулирующих колес изготовлены из легированной стали Ni-Cr-Mo, которая нормализована, карбонизирована, закалена и заземлена.

Двойной перевернутый V-образный направляющий канал с оптимальным расстоянием для узла регулирующего колеса обеспечивает плавное движение и стабильную шлифовальную операцию

Регулирующее колесо использует серводвигатель, который обеспечивает бесступенчатые скорости. Скорость может быть задана цифровым способом для достижения постоянной скорости поверхности, даже когда диаметр регулирующего колеса изменяется.Следовательно, может быть достигнута лучшая обработка поверхности и округлость заготовки. Система приводов с приводом от Beltdriven также используется для регулирующего колеса для уменьшения вибрации и шума по сравнению с традиционной цепной системой

Модели с автоматической подачей

(NC) оснащены ПЛК с сенсорным экраном и легким в освоении диалоговым программным обеспечением.
Цикл шлифования подачи можно завершить, просто выбрав режим цикла шлифования (одиночный или автоматический), введя данные шлифования и затем нажав цикл запуска.

Особенности
Высокоточная бесцентровая шлифовальная машина серии ЭКГ отличается от других конкурентов, мы используем анализатор спектра для точного анализа внутренней части машины ребра и толщина отливки для большей жесткости. Мы предлагаем гидродинамический подшипниковый шпиндель с лучшей точностью вращения, подходит для тяжелых работ и радикально увеличивает долговечность шпинделя. NC серия
Со всеми преимуществами серии S, серия NC дополнительно предлагает нижнее скольжение (Z ось) с приводом от серводвигателя, обеспечивающим положение подачи расположен точно, а расстояние подачи можно контролировать с помощью числового стоимость.
Авто. может быть оборудована система правки и компенсации шлифовальных кругов в качестве дополнительных принадлежностей и привело к легким компьютерным числовым программным управлением для операторов. ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
