Шлифовальный вертикальный станок: Вертикальный шлифовальный станок VB 120 Houfek (Чехия) купить в Москве, Санкт-Петербурге, Казани и других городах России

alexxlab | 06.03.2023 | 0 | Разное

Шлифовальные станки Houfek в России – официальный представитель

Вертикальный шлифовальный станок VB 120 предназначен для шлифования широкого круга изделий из массива древесины, плитных материалов, пластиков, металла и композитных материалов. Классический форм-фактор станка с нижним расположением вертикального шпинделя дополняется системой осцилляции, необходимой каждому шлифовальному агрегату. При этом осцилляция отключаемая. На вал этого универсального шлифовального станка можно установить любой из абразивных насадных инструментов: абразивные щетки, металлические щетки, щетки скоч-брайт, спрофилированные абразивные барабаны, надувные барабаны со стаканами абразива, головки с наклеенной шлифовальной шкуркой, полимерные мягкие барабаны с надетой шлифлентой… ГАРАНТИЙНЫЙ СРОК: 12 месяцев – при самостоятельной установке 18 месяцев – при пуско-наладке и обучении специалистами HOUFEK

ХАРАКТЕРИСТИКИ:

Мощность главного двигателя (двухскоростной), кВт	1,5 / 1,9
Размер рабочего стола, мм	700 х 500
Угол наклона переднего рабочего стола, град.	0…30
Посадочный диаметр ролика, мм	30
Диаметр шлифовального ролика (внешний), мм	60…120
Максимальная высота шлифовального ролика, мм	150
Мощность двигателя осцилляции, кВт	0,6
Ход осцилляции, мм	20
Частота вращения шпинделя, об/мин	1450 / 2850
Диаметр патрубка аспирации, мм	100
Габаритные размеры станка (L x W x H), м	0,65 х 0,7 х 1,0
Масса станка, кг	180

ПРЕИМУЩЕСТВА:

– Вертикальный шлифовальный станок VB 120 – простая шлифовальная модель с широчайшими возможностями по абразивному инструменту. В России раньше выпускался такой станок – ШлДБ (шлифовально-дисковый с бобиной). VB 120 как раз представляет из себя половину того легендарного станка – шлифовальную бобину.
– Станок занимает минимум места. Это несомненый плюс машины VB 120.
– Вертикальный шлифовальный станок VB 120 способен обрабатывать большинство профильных деталей (помимо профильного погонажа, т.к. для этой задачи есть специализированные шлифовалки) различной сложности.
– То, что невозможно автоматизировать или механизировать, сделает VB 120.

КОМПЛЕКТАЦИЯ:

– Станок классической компоновки с вертикальным шпинделем и наклоняемым рабочим столом
– Двухскоростной электродвигатель позволяет подбирать режимы шлифования, особенно важно по твердым породам древесины
– Шпиндель шлифовального станка имеет регулировку по высоте
– Отключаемая осцилляция шлифовального шпинделя
– Патрубок аспирации позади рабочего стола
– Один шлифовальный ролик из полимерного материала со стаканом абразивной ленты диаметром 45, 60, 80 или 120 мм (другой инструмент в базовую комплектацию не входит)
– Инструкция по эксплуатации (технический паспорт) на русском языке

РЕКОМЕНДАЦИИ:

Все задачи по шлифованию в деревообрабатывающих производствах можно разделить на три большие группы: шлифование плоскостей (калибровально-шлифовальные станки), шлифование кромок (горизонтальные кромко-шлифовальные станки) и шлифование профильных поверхностей. Станок VB 120 относится к последней группе станков. Когда никакой другой станок не может решить задачу в автоматическом режиме – покупают вертикальный шлифовальный станок VB 120 .

ПО ЗАПРОСУ:

– Усиленная мощность двигателя до 2,2 кВт. Правда, при этом двигатель устанавливается односкоростной и станок будет подготовлен к работе от однофазной сети 220 В.
– Ролики справа и слева на столе – являются своего рода удлинителями, создают большую базовую поверхность
– Направляющая линейка на рабочем столе. Ее заказывают в случае частого шлифования профильного погонажа.
– Защитный кожух. Элемент безопасности. Пыль при шлифовании не разлетается в разные стороны и оператор не попадет в зону обработку своими руками.
– Шлифовальные ролики (бобины) диаметром 45, 60, 80 или 120 мм.

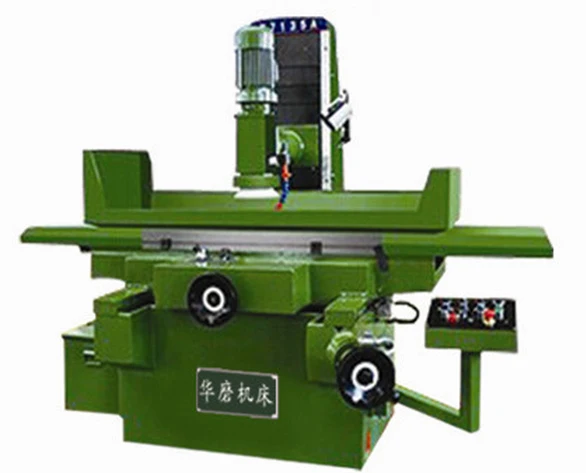

Вертикальный станок ASG 1000 в Самаре

Особенности Станок ASG 1000

Наши вертикально-шлифовальные станки – это высокоточный станок, который также оснащен фрезерным оборудованием.  Усовершенствованная конструкция колесной головки и простая операционная система обеспечивают плавную работу, превосходную отделку и более высокую производительность. Эта машина идеально подходит для восстановления двигателей, производства и общего машиностроения. В автомобильной промышленности этот станок предназначен для шлифования и / или фрезерования блоков цилиндров и головок, сделанных как из чугуна, так и из алюминия.

---

Основные характеристики:
• Один двигатель мощностью 3 л.с. для шлифования и фрезерования.
• Все перемещения с использованием высокоточной закаленной и шлифованной шарико-винтовой передачи с сервоуправлением.
• Антифрикционная накладка на всех скользящих поверхностях для плавной работы и длительного срока службы.
• Ручное и автоматическое быстрое движение колеса вверх и вниз с помощью MPG и серводвигателя.
• Бесступенчатое автоматическое перемещение стола с сервоуправлением.
• Фреза для фрезерования.
• Низковольтная электрическая система управления с элементами безопасности.
• Встроенный комод для шлифовального круга.





Основные характеристики Станки Станок ASG 1000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ASG 1000
Поверхность зажима стола	1000 x 300 мм
Автоматическое перемещение стола	1200 мм
Скорость подачи стола (сервопривод с шарико-винтовой передачей)	Переменная
Максимум. Расстояние между столом и колесной головкой	500 мм
Вертикальный ход головки	550 мм
Сегментное колесо	ø 350 мм
Быстрое перемещение шлифовальной головки (сервопривод с шарико-винтовой передачей)	Переменная (MPG)
Мощность двигателя шлифовального круга	3 л. с., 980 об / мин 3 фазы, 415 В, 50 Гц
Скорость вращения шпинделя шлифовальной головки, об / мин	250, 550, 1000 об / мин
Сервомотор – Перемещение стола	400 Вт
Серводвигатель – движение шлифовальной головки	400 Вт
Ручная подача для шлифовальной головки 1 дел. / 0,01 мм	MPG
Мощность двигателя охлаждающей жидкости	0,25 л.с.
Движение стола	Прецизионная шарико-винтовая передача
Вес брутто (прибл. )	2700 кг
Размеры упаковочного ящика (ДхШхВ) в мм	3000 х 1666 х 2000
Объем доставки (приблизительно)	11 м³
Максимальная ширина фрезерования	370 мм
Максимальная ширина шлифования	350 мм
Максимальная длина шлифования	1000 мм
Расстояние от столбца до центра стола	350 мм

Комплектация Станки Станок ASG 1000

СТАНДАРТНЫЕ АКСЕССУАРЫ		ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
ОПИСАНИЕ	ASG	ОПИСАНИЕ	ASG	ОПИСАНИЕ
Настройка параллельного	01 комплект	Фрезерная головка с фрезерным инструментом	01 нет	Крепление опрокидывания для V-образного блока
Боковой зажим для затяжки блока	02 шт.	Т-образный болт с гайкой и шайбой	08 шт.
Зажим для затяжки блоков с гайкой	04 шт.	Rexine Sheet	02 шт.
Балансировочный стержень с гайкой	01 нет	Труба GI ½ “	04 шт.
Регулировка веса колодки	08 шт.	Колесный комод (встроенный)	01 комплект
Гаечный ключ	01 нет	Шестигранный ключ 1,5 – 10 мм	01 комплект
Колесо экстрактор	01 нет	Гаечный ключ с двойным концом 20/22, 24/27 каждый	01 нет
Выравнивание пластины с помощью болта	03 номера	Руководство по эксплуатации	01 нет

Машины – Campbell Grinder

Более 80 % станков Campbell Grinder изготавливаются на заказ, чтобы соответствовать уникальным требованиям заказчика.

Сотни часов инженерных работ гарантируют, что каждая машина будет производить детали максимально возможного качества. Стандартные модули Campbell Grinder, описанные ниже, доступны в настраиваемых конфигурациях.

Глубинные шлифовальные станки

Глубинные шлифовальные станки Campbell Grinder оптимизированы для процессов, требующих 3 или 4 линейных осей, и включают в себя уникальные размеры, области применения, программирование и функции. Все три компонента, сопрягаемые с направляющими рельсами, имеют большое замкнутое поперечное сечение, что обеспечивает максимальную жесткость шлифования и геометрическую точность. Эти шлифовальные станки с подвижной колонной оснащены ползунком с осью Y, перемещающимся по оси Z, и неподвижной заготовкой, что позволяет занимать очень мало места.

Размер стола
Макс. высота детали

Скорость вращения шпинделя

Шпиндель HP

Оси и точность

Размер стола
Шпиндель HP
Оси

0-3600 об/мин

20-60 л. с.

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)

400×300 мм
60 л.с.
X, Y, Z

0-5000 об/мин

20-60 л.с.

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)

600×400 мм
60HP
X, Y, Z

0-5000 об/мин

20-60 л.с.

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)

800×600 мм
60 л.с.
X, Y, Z

0-5000 об/мин

60-100 HP

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)

1000×600 мм
60 YP
60 Y

X0,5 Z0,5 Z

5-осевые шлифовальные станки

Campbell Grinder 4- и 5-осевые вертикальные шлифовальные станки предназначены для шлифования любым абразивом или суперабразивом, включая CBN с покрытием или стекловолокном, или любым шлифовальным кругом из оксида алюминия и керамической смеси. Эти вертикальные шлифовальные станки особенно хорошо подходят для шлифования лопаток газотурбинных двигателей, ковшей газотурбинных двигателей, кожухов газотурбинных двигателей, подвесок газотурбинных двигателей, панелей газотурбинных двигателей и обтекателей, размеры которых варьируются от лопаток небольших реактивных двигателей до крупных деталей наземных турбин. Дополнительные функции включают в себя автоматическую замену колес и форсунок охлаждающей жидкости, а также такие возможности, как фрезерование, сверление и измерение.

Размер рабочего куба

Число оборотов шпинделя

Шпиндель HP

Оси и точность

Максимальная высота детали
Шпиндель HP
Оси

0–7200 об/мин*

30–60 л.с. Угловые секунды

250 мм
60 л.с.
X, Y, Z, B, C

0–7200 об/мин*

30–60 л.с.

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)
B, 5 угловых секунд
C, 5 угловых секунд

500 мм
60HP
X, Y, Z, B, C

0–7200 об/мин*

30–60 л. с. Угловые секунды

750 мм
60 л.с.
X, Y, Z, B, C

0–7200 об/мин*

30–100 л.с.

X, 5 микрон (0,0002 дюйма)
Y, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)
B, 5 угловых секунд
C, 5 угловых секунд

1000 мм
100HP
X, Y, Z, B, C

* Доступны другие скорости

Вертикальные шлифовальные станки

Вертикальные шлифовальные станки Campbell Grinder позволяют шлифовать внутренний диаметр, наружный диаметр, торцы, конусы и кривизну в вертикальной конфигурации и разработаны специально для прецизионного шлифования цилиндрических деталей. На этих цилиндрических шлифовальных станках можно тонко шлифовать подшипники, изогнутые муфты, сотовые кольца, корпуса статоров, шестерни, звездочки, валы, лопастные кольца и многое другое.

Диаметр стола
Максимальная высота детали

Диаметр поворота

HP шпинделя
Число оборотов шпинделя

Оси и точность

Диаметр стола
Число оборотов шпинделя
Оси

1067 мм

25 л. с.
1500-7200 об / мин

x, 5 микрон (0,0002 ”)
Z, 5 микрон (0,0002”)
B, 10 дуговых секунд
C, 5 микрон (0,0002 ”)

1000mm
. 1500-7200 об/мин
X, Z, B, C

800 мм

20 л.с.
1500–8500 об/мин

X, 2,5 микрона (0,0001 дюйма)
Z, 2,5 микрона (0,0001 дюйма)
B, 5 угловых секунд
C, 0,0004 дюйма

600 мм
, C05X0, Z05X0, Z05X0, Z05X0, Z05X0, 15000-9 15000-85

660 мм

15 л.с.

500 мм
1500-7500 об/мин
X, Z, B, C

1143 мм

25-40 л.с.
1500-7500 об/мин

X, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)
B, 2,5 микрона (0,0001 дюйма)
C, 2,5 микрона (0,0001 дюйма)

1000 мм
1500-7501 об/мин , С

1651 мм

25–60 л.с. )

1500 мм
1500-7200 об/мин
X, Z, B, C

2159 мм

25-60 л.с.
1500-7200 об/мин

X, 5 микрон (0,0002 дюйма)
Z, 5 микрон (0,0002 дюйма)
B, 2,5 микрона (0,0001 дюйма)
C, 2,5 микрона (0,0001 дюйма)

2000 мм
1500-7201 об/мин , С

Специализированные шлифовальные машины

Инженеры и проектировщики шлифовальных станков Campbell разрабатывают уникальные машины, в том числе показанные ниже, для удовлетворения самых требовательных задач наших клиентов. Свяжитесь с нами, чтобы узнать, как мы можем разработать уникальное решение для ваших конкретных требований к обработке деталей.

Размер стола
Макс. высота детали

Диаметр поворота

Число оборотов шпинделя

Оси и точность

Размер стола
Число оборотов шпинделя
Оси

800 мм

0-2000 об/мин

X,Y,V,Z

700 мм
0-2000
X, Y, V, Z

600 мм

1500-7200 об/мин

500 мм
1500-700
X, Z

Запросить информацию

Позвоните для получения информации

Позвоните для информации

Пользовательский
Пользовательский
8+

Системы фильтрации охлаждающей жидкости Microtech

Системы фильтрации Campbell Grinder используются в металлообрабатывающей промышленности по всему миру для работы как с охлаждающими жидкостями на водной основе, так и с маслом в самых требовательных и требовательных фильтрах. Мы применяем наш более чем 50-летний опыт точного измельчения и фильтрации для разработки и производства нашей линии фильтровального оборудования MicroTech и настраиваемых надстроек.

Размер фильтрации

Тип фильтрации

Тип охлаждающей жидкости

Ширина носителя

Размер резервуара

Размер фильтрации
Тип охлаждающей жидкости

20-30 микрон

Гравитационный слой
Рулонный носитель

На водной основе

40 дюймов

300-700 галлонов

20-30 микрон
На водной основе

15-20 микроны

Наклонный стол
Рулонный носитель
Вакуумный фильтр

На масляной или водной основе

40-60 дюймов

425-1600 галлонов

15-20 микрон
На масляной или водной основе

5-20 микроны

Постоянная среда
Барабанная целлюлоза
Вакуумный фильтр

На масляной или водной основе

5-20 микрон
На масляной или водной основе

Вертикальное шлифование: Обзор | Indiana Precision Grinding

25 марта 2020 г. | Металлообработка

Прецизионное шлифование — сложный процесс, который требует от операторов полного понимания и технических знаний. Шлифовка является важным этапом в аэрокосмическом производстве, поскольку она необходима для получения наилучших характеристик деталей. Шлифовальные круги встроены в шлифовальные станки, но знаете ли вы, что существует два типа шлифовальных станков: традиционные горизонтальные шлифовальные станки и вертикальные шлифовальные станки в японском стиле? Давайте поговорим о вертикальной шлифовальной работе и ее месте в продуктивном шлифовальном цехе. Вот краткое изложение:

Потребуется ли для вашего проекта прецизионное шлифование? Узнать больше

Что такое вертикальное шлифование?

Вертикальное шлифование берет все, что мы знаем о стандартном шлифовании, и переворачивает его с ног на голову. Буквально. Вместо удерживания заготовки на одной стороне станка и перемещения шлифовального круга вдоль оси X (горизонтально) для шлифования детали, деталь крепится к нижней части, а круг перемещается вертикально вдоль оси Z сверху. кусок.

«Но что, если у моей детали есть фаска, которую тоже нужно отшлифовать?» Я слышу, как ты спрашиваешь. Вертикальные шлифовальные станки оснащены вращением оси А, что означает, что шлифовальный круг может вращаться, достигая труднодоступных мест, таких как нижняя сторона кромки.

Почему вы должны его использовать?

Вертикальное шлифование дает длинный список преимуществ, которые могут вывести ваши детали на новый уровень. Вертикальное шлифование — это благо как для вашего магазина, так и для вашей продукции. Вертикально-шлифовальные станки оснащены автоматическими сменщиками инструментов, что позволяет хранить больше шлифовальных кругов внутри станка. Это сокращает время настройки и устраняет необходимость повторной квалификации колес. В зависимости от формы и потребностей заготовки вертикальное шлифование может выполнять три процесса: внутреннее, наружное и плоское шлифование — за один зажим. Когда требуется больше патронов, может произойти больше ошибок. Объединение операций означает меньшее количество наладок, меньшую обработку деталей, более короткое время выполнения заказа и более низкие затраты на оплату труда. Объедините это с сокращением времени настройки, и вы получите оптимизированный машинный пол.

Вертикальное шлифование может вывести вашу деталь на новый уровень.

Вертикальное шлифование также открывает двери для неограниченных операций круглого шлифования. Типичные горизонтальные шлифовальные машины позволяют использовать только один или два круга с наружным диаметром и один круг с внутренним диаметром. Это означает, что если работа требует какой-либо шлифовки в пределах внутреннего диаметра, она должна выполняться одним кругом с внутренним диаметром. Вертикальное шлифование обеспечивает гораздо большую гибкость и эффективность: теперь круги могут шлифовать столько материала, сколько необходимо при чистовой обработке. Более избирательно подходя к шлифовальному кругу, производители увеличивают срок его службы.
