Насосы ШН-270Д, ШН-270Д-01

поиск:

Главная \ ПРОДУКЦИЯ \ НАСОСЫ \ Шламовые насосы \ Насосы ШН-270Д, ШН-270Д-01

Наши партнеры

Сертификаты

Спец.предложение

ООО «Электродвигатель-НК» располагает складскими площадями, штатом квалифицированных сотрудников, а так же договорными отношениями с крупными потребителями Сибирского региона и Дальнего Востока. Мы предлагаем партнерские отношения официальным производителям горно-шахтного, насосного, электротехнического, вентиляционного и другого промышленного оборудования для создания представительства в гг. Новосибирск и Новокузнецк на базе нашей организации.

Назначение

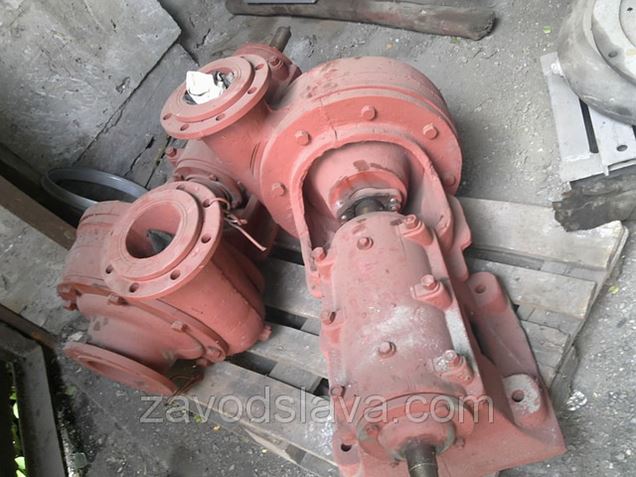

Шламовый насос ШН-270Д ( ШН 270Д -01) * предназначен для перекачки шламов, водопесчаных пульп, магнетитовых и других абразивных суспензий на обогатительных фабриках горнорудной и угольной промышленности, черной и цветной металлургии, на предприятиях по производству цемента,

в системах золо-шлакоудаления тепловых электростанций, перекачки буровых растворов.

Нормальная работа насоса обеспечивается при откачке шламовых вод с температурой не выше 60°С и содержанием твердых частиц до 50 %.
Детали проточной части насосов, втулка подсальниковая, выполнены из особо износостойкого сплава ИЧ190ХЗОГ, и имеют твердость не менее 50 НRСэ. Насос ШН-270Д-01 (имеет резьбовую посадку рабочего колеса). По согласованию с заказчиком насосы могут быть модернизированы с учетом эксплуатационных условий:

установка удлиненной подсальниковой втулки;
изготовление корпуса спирального с возможностью промывки сальникового узла проточной технологической водой с целью исключения попадания воды в рабочую камеру корпуса спирального;
использовать для уплотнения сальника набивку типа МС-571 из пропитанных гранитом

Технические характеристики

Наименование	Значение
Подача: чистая вода, м³/час.	270
Напор :чистая вода, м.в.ст.	42
Мощность электродвигателя (рекомендуемая), кВт.	55
Число оборотов, об/мин.	1500
Диаметр всасывающего патрубка, мм.	150
Диаметр нагнетательного патрубка, мм.	130
Диаметр рабочего колеса, мм.	355
Живое сечение рабочего колеса, мм.	35
Расстояние от опорной плоскости до центра вала, мм.	260
Масса насоса, кг.	480

Шламовые насосы ШН-270Д и ШСН-250. ОМ и агрегаты на их базе соответствуют ТУ 3631-002-18637092-2010.

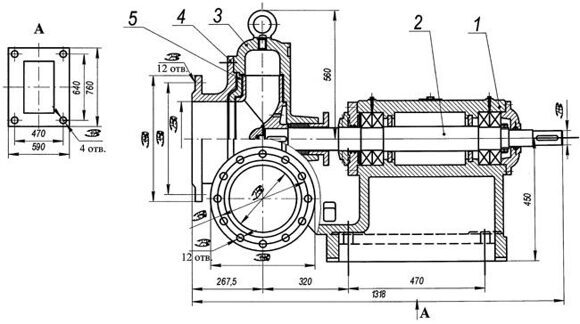

Габаритные, присоединительные и установочные размеры

Новости

30.01.23

Компания “Электродвигатель-НК” предлагает энергосберегающие светодиодные светильники elCONDOR для внутреннего и наружного освещения зданий самого различного назначения: от общественно-административных до промышленных.

подробнее…

18.11.22

Ежегодный Технический семинар, организованный группой компаний «Электродвигатель-НК» и НПО «Стратегия», состоялся 18 ноября в конференц-зале гостиницы «Park Inn by Radisson Novokuznetsk», в котором приняли участие ведущие технические специалисты производственных предприятий Кузбасса.

подробнее…

11.11.22

Мы подготовили специальные предложения по общепромышленным двигателям АИР на Черную пятницу.

подробнее…

25.10.22

Друзья, у нас отличная новость – 5 октября 2022 года наша компания получила свидетельство на товарный знак (знак обслуживания) в Государственном реестре товарных знаков обслуживания Российской Федерации.

подробнее…

28.09.22

Время покупать АИР!

подробнее…

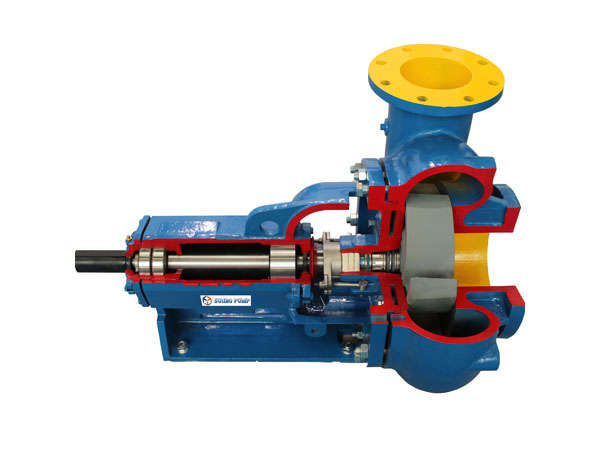

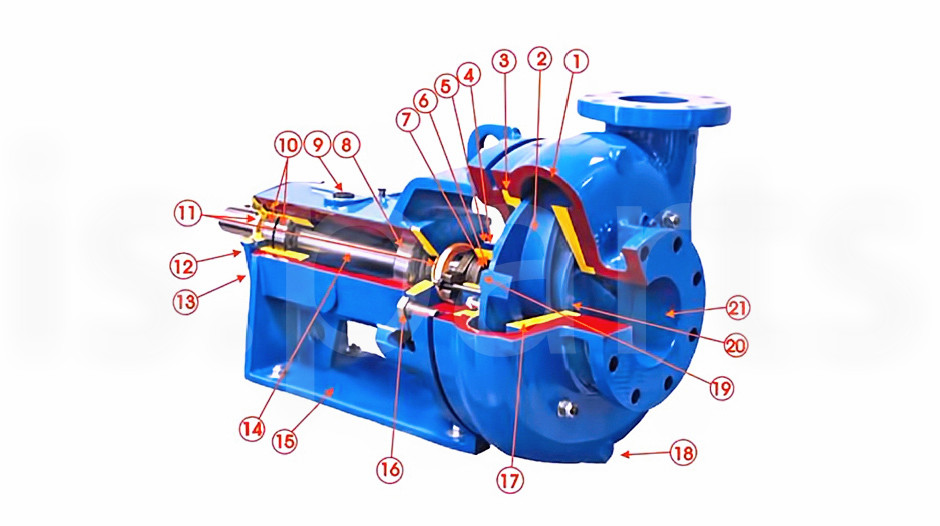

ШН (аналог импортных насосов MCM, Mission Magnum, Halco, Derrick SK, Harrisburg) | ООО “ЮУГМ

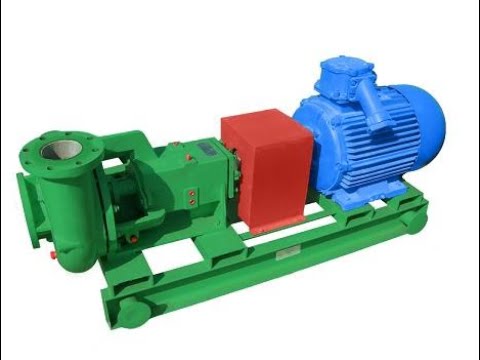

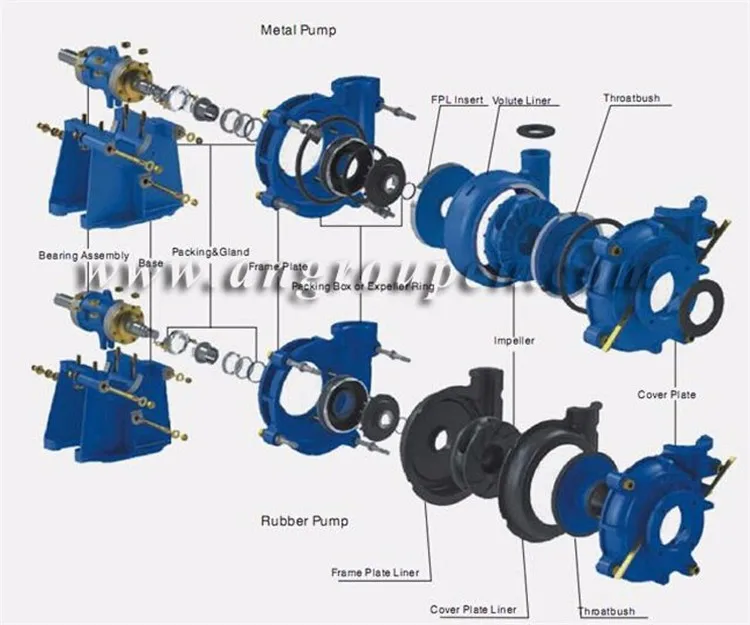

Шламовый насос типа ШН и насосный агрегат на его основе

Назначение:насосы центробежные, консольные, одноступенчатые типа ШН, предназначены для перекачивания гидросмесей с мелкой твердой фракцией плотностью до 1600 кг/м3, объемной

концентрацией твердых включений до 35%. Твердость взвешенных частиц не более 3 по шкале Мооса. Крупность отдельных взвешенных частиц не более 20 мм. Температура перекачиваемой гидросмеси от +4°С до +120°С.Насосы применяются в химической, нефтяной, металлургической и других отраслях промышленности.

Уплотнение вала:(выбирается заказчиком) сальниковое промывочное уплотнение, одинарное торцевое.

Материал проточной части:рабочее колесо, корпус спиральный изготовлены из легированной стали. Возможно изготовление из коррозионно-стойкой стали.Насосы шламовые типа ШН и агрегаты электронасосные на их основе соответствуют требованиям, предусмотренным ТУ3631-010-21593079-07.

Соединение вала насоса и двигателя через упругую муфту/

Условное обозначение электронасосного агрегата ШН 8х6х14(13):

ШН – насос шламовый консольный горизонтальный; 8 – условный диаметр входного (всасывающего) патрубка уменьшенный в 25 раз, мм; 6 – условный диаметр выходного (напорного) патрубка уменьшенный в 25 раз, мм; 14(13) – условный диаметр рабочего колеса уменьшенный в 25 раз, обозначение в скобках при установке в насосе рабочего колеса с меньшим диаметром, мм; СД или 5 – двойное сальниковое промывочное уплотнение или одинарное торцовое уплотнение.

Наименование показателей	Насос ШН 3х2х13
Наименование показателей	9	10	11	12		13
Подача (диапазон), Q,м³/ч	50 (25―65)			50 (25―75)
Напор (диапазон), H, м	15 (17―14)	20 (22―18)	26 (27―25)	32 (32―28)		38 (39―34)
Номинальный диаметр рабочего колеса, мм	230	260	280	305		330
Давление на входе в насос, кгс/см², не менее	0,35
КПД насоса,%	55	54	53	49		47
Допустимая плотность перекачиваемой среды, до, кг/м 3	1600			1500
Мощность электродвигателя, N, кВт	7,5	11	15	18,5		22
Частота вращения, n, об/мин	1500
Масса насоса, кг	250	255	255	255	255
Масса агрегата, кг	460	450	485	505	550

Наименование показателей	Насос ШН 4х3х13
Наименование показателей	9	10	11	12	13
Подача (диапазон), Q,м³/ч	125 (25―150)		125 (25―160)
Напор (диапазон), H, м	11 (20―6)	18 (24―15)	25 (28―19)	31 (35―23)	38 (41―31)
Номинальный диаметр рабочего колеса, мм	230	260	280	305	330
Давление на входе в насос, кгс/см², не менее	0,35
КПД насоса,%	65	68	68	65	62
Допустимая плотность перекачиваемой среды, до, кг/м³	1600	1600	1450	1350	1450
Мощность электродвигателя, N, кВт	11	15	18,5	22	30
Частота вращения n, об/мин	1500
Масса насоса, кг	265	265	268	268	268
Масса агрегата, кг	460	495	520	565	580

Наименование показателей	Насос ШН 5х4х14
Наименование показателей	10	11	12	13	14
Подача (диапазон), Q,м³/ч	150 (50―180)
Напор (диапазон), H, м	17 (22―16)	23 (27―21)	30 (34―26)	37 (40―34)	46 (48―42)
Номинальный диаметр рабочего колеса, мм	260	280	305	330	355
Давление на входе в насос, кгс/см², не менее	0,35
КПД насоса,%	65
Допустимая плотность перекачиваемой среды, до, кг/м³	1400	1500	1550	1550	1550
Мощность электродвигателя, N, кВт	15	22	30	37	45
Частота вращения n, об/мин	1500
Масса насоса, кг	275	275	280	280	280
Масса агрегата, кг	505	575	590	630	660

Наименование показателей	Насос ШН 6х5х14
Наименование показателей	10	11	12	13	14
Подача (диапазон), Q,м³/ч	250 (50―275)			250 (100―300)
Напор (диапазон), H, м	16 (22―15)	23 (25―21)	30 (32―27)	35 (36―34)	42 (45―40)
Номинальный диаметр рабочего колеса, мм	260	280	305	330	355
Давление на входе в насос, кгс/см², не менее	0,6
КПД насоса,%	65
Допустимая плотность перекачиваемой среды, до, кг/м³	1600	1500	1400	1500	1700
Мощность электродвигателя, N, кВт	30	37	45	55	75
Частота вращения n, об/мин	1500
Масса насоса, кг	295	295	300	300	300
Масса агрегата, кг	605	645	680	760	890

Наименование показателей	Насос ШН 8х6х14
Наименование показателей	10	11	12		13	14
Подача (диапазон), Q,м³/ч	350 (50―400)				350 (100―450)
Напор (диапазон), H, м	7 (18―5)	16 (24―15)	25 (31―22)		34 (37―28)	40 (45―37)
Номинальный диаметр рабочего колеса, мм	260	280	305		330	355
Давление на входе в насос, кгс/см², не менее	0,45	0,45	0,4		0,35	0,35
КПД насоса,%	55	60	68
Допустимая плотность перекачиваемой среды, до, кг/м³	1600		1550			1600
Мощность электродвигателя, N, кВт	22	45	55		75	90
Частота вращения n, об/мин	1500
Масса насоса, кг	335	335		340	340	340
Масса агрегата, кг	580	715		800	920	1030

Наименование показателей	Насос ШН 10х8х14
Наименование показателей	12	13	14
Подача (диапазон), Q,м³/ч	500 (100―550)	550(100―650)	550(100―700)
Напор (диапазон), H, м	14 (22―12)	20 (29―16)	29 (36―25)
Номинальный диаметр рабочего колеса, мм	305	330	355
Давление на входе в насос, кгс/см², не менее	0,55	0,5	0,45
КПД насоса,%	50	55	60
Допустимая плотность перекачиваемой среды, до, кг/м³	1650	1600	1550
Мощность электродвигателя, N, кВт	75	90	110
Частота вращения n, об/мин	1500
Масса насоса, кг	425	430	430
Масса агрегата, кг	1005	1120	1225

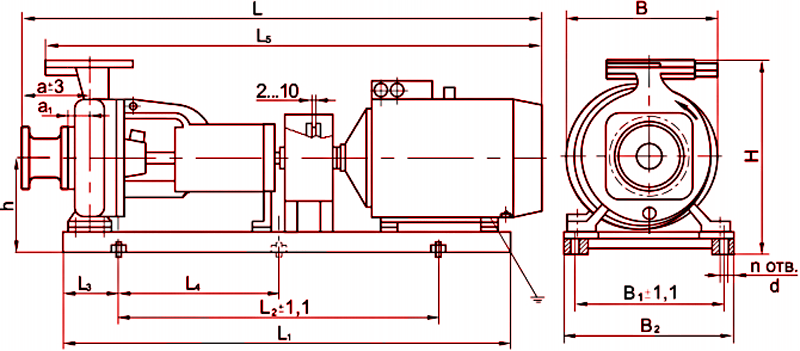

Габаритные и присоединительные размеры агрегатов

Тип насоса	Размеры, мм
Тип насоса	L	B	H	l	l₁	l₂	l₃	l₄	l₅	h	h₁	b	b₁
ШН 3х2х13	1550	485	655	95	208	1200	150	400	400	410	260	178	500
ШН 3х2х12	1490	485	655	95	208	1150	150	400	400	410	260	178	500
ШН 3х2х11	1450	485	655	95	208	1150	150	400	400	410	260	178	500
ШН 3х2х10	1390	485	590	95	208	1100	150	400	400	410	260	178	500
ШН 3х2х9	1390	485	590	95	208	1100	150	400	400	410	260	178	500
ШН 4х3х13	1620	455	690	108	208	1200	150	400	400	410	260	171	500
ШН 4х3х12	1565	455	655	108	208	1200	150	400	400	410	260	171	500
ШН 4х3х11	1505	455	655	108	208	1150	150	400	400	410	260	171	500
ШН 4х3х10	1465	455	655	108	208	1150	150	400	400	410	260	171	500
ШН 4х3х9	1405	455	590	108	208	1100	150	400	400	410	260	171	500
ШН 5х4х14	1770	555	690	127	208	1350	150	525	525	410	280	156	500
ШН 5х4х13	1700	555	690	127	208	1300	150	500	500	410	280	156	500
ШН 5х4х12	1640	555	690	127	208	1200	150	450	450	410	280	156	500
ШН 5х4х11	1550	485	655	127	208	1200	150	400	400	410	280	178	500
ШН 5х4х10	1450	485	655	127	208	1150	150	400	400	410	280	178	500
ШН 6х5х14	1860	555	785	146	248	1400	150	550	550	440	280	152	500
ШН 6х5х13	1810	555	700	146	248	1350	150	525	525	410	280	152	500
ШН 6х5х12	1770	555	690	146	248	1350	150	525	525	410	280	152	500
ШН 6х5х11	1700	555	690	146	248	1300	150	500	500	410	280	152	500
ШН 6х5х10	1640	555	690	145	248	1200	150	450	450	410	280	152	500
ШН 8х6х14	1960	650	790	170	258	1400	150	550	550	440	350	210	500
ШН 8х6х13	1900	650	790	170	258	1400	150	550	550	440	350	210	500
ШН 8х6х12	1840	650	760	170	258	1350	150	525	525	410	350	210	500
ШН 8х6х11	1800	650	760	170	258	1350	150	525	525	410	350	210	500
ШН 8х6х10	1650	650	760	170	258	1200	150	450	450	410	350	210	500
ШН 10х8х14	2070	745	830	180	268	1500	150	600	600	470	360	200	500
ШН 10х8х13	1980	745	800	180	268	1400	150	550	550	440	360	200	500
ШН 10х8х12	1920	745	800	180	268	1400	150	550	550	440	360	200	500

Рабочие характеристики насосов при работе на воде плотностью 1000кг/м

Условное обозначение насосного агрегата на основе шламого

насоса типа ШН (50/20-СП-УХЛ4):

В условном обозначении агрегата (насоса) буквы и цифры означают:

ШН 50/20-СП-УХЛ4

ШН — шламовый насос с осевым подводом;
50 — номинальная подача насоса, м3;
20 — номинальный напор, м;
СП или 5 — сальниковое промывочное уплотнение вала, 5 – одинарное торцовое уплотнение;
УХЛ — климатическое исполнение: умеренно-холодный климат;
4 — категория размещения при эксплуатации по ГОСТ 15150-69.

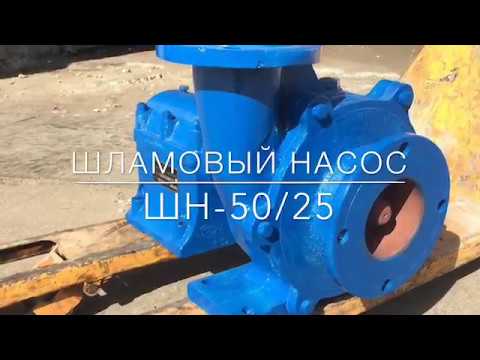

Технические характеристики насосов типа ШН

Наименование показателя	Тип насоса ШН
Наименование показателя	50/20	120/30	150/30	160/20	200/30	300/30	170/40	110/50	200/50
Подача, м³/ч	50	120	150	160	200	300	170	110	200
Напор, м	20	30	30	20	30	30	40	50	50
Частота вращения, об/мин.	1500	1500	1500	1500	1500	1500	1500	1500	1500
КПД насоса,%	60	58	65	62	68	62	60	60	65
Допускаемый кавитационный запас, м	4,5	3	3	3	3,5	5	5	3,5	4
Плотность перекачиваемой среды до, кг/м³	1600	1600	1600	1600	1600	1600	1600	1600	1600
Мощность двигателя, кВт	11	30	37	22	45	55	55	37	75
Масса насоса, кг	245	350	400	350	350	810	590	230	400
