1. Подготовительный этап
2. Простой способ
3. Сложный вариант
4. Несколько советов

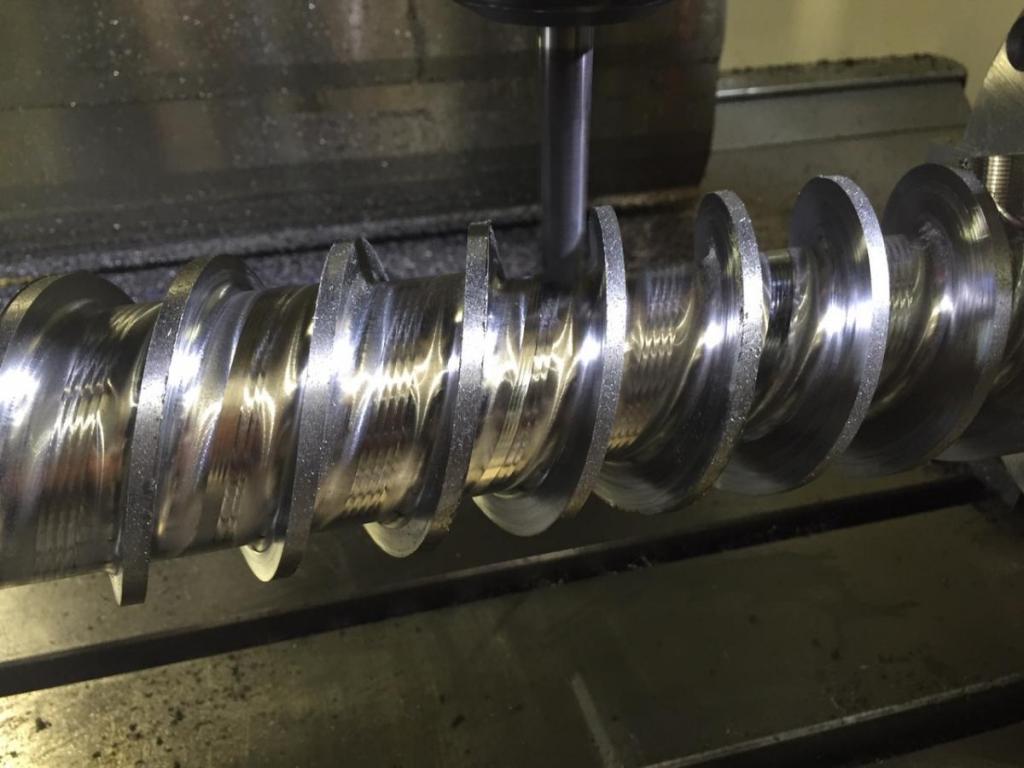

Для осуществления механического бурения скважин на воду используются специальные приспособления. Но многие умельцы стараются сделать шнеки своими руками. Чертеж и подробная инструкция по изготовлению помогут смонтировать механизм, который будет не хуже заводского. Главное, подготовить материал и инструмент.

Подготовительный этап

Прежде чем приступать к сборке конструкции шнека необходимо подготовить рабочий инструмент. В этот список входят:

• сталь листовая;
• автомобильные рессоры;
• напильник;
• специальные тиски для фиксации заготовок;
• молоток;
• картон и маркер;
• болгарка и диски для нее;
• крепежные элементы; рулетка;
• трубы разной длины.

Кроме этого, понадобится сварочный аппарат и защитные очки, чтобы снизить риск попадания искр в глаза при работе.

Что касается материала труб, то лучше подбирать стальные элементы, у которых повышенная коррозийная стойкость. Если брать дешевый вариант, то уже спустя некоторое время на поверхности появится ржавчина.

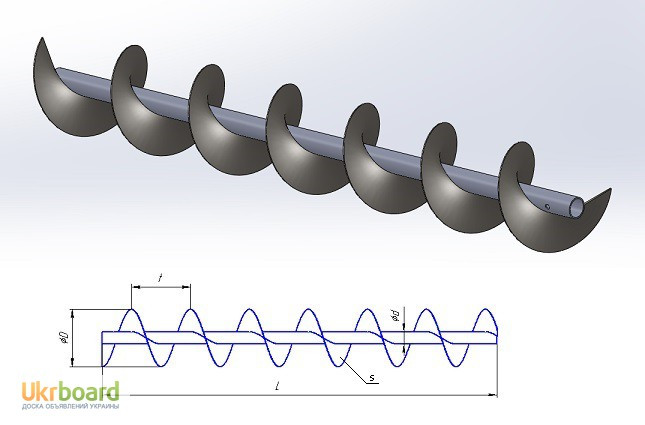

Если все подготовлено, то можно приступать к работе. Чтобы изготовить шнек своими руками, необходимо выполнить следующие действия:

• вначале сделать проект, а затем — шаблон на плотном картоне;
• взять стальную полую трубу, этот материал должен выдерживать серьезное механическое воздействие;
• изготовить из гибкого стального листа витки и с помощью сварочного аппарата приварить перья к трубе — получится своеобразная пружина.

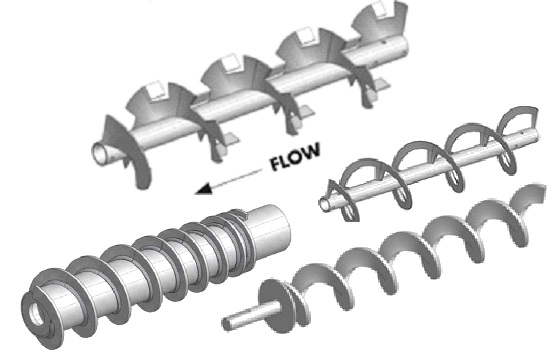

Если требуется шнек для работы с сыпучим материалом, то витки должны быть расположены всплошную. В обратном случае нужного эффекта не будет. Если все сделано правильно, получится эффективный инструмент, который будет иметь следующие положительные качества:

• компактный размер;
• высокая производительность;
• длительный эксплуатационный срок;
• удобный в работе;
• быстрое углубление и подъем земли.

Но все эти характеристики можно получить только в том случае, если строго следовать инструкции при монтаже. Некоторые самодельные устройства сможет смонтировать даже новичок.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.

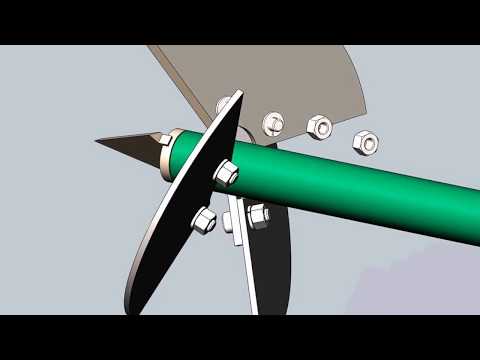

3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

В таком случае бурильная конструкция будет делать более продолжительные ходы, а значит, работать инструментом будет проще и быстрее. На этом шнек готов.

Сложный вариант

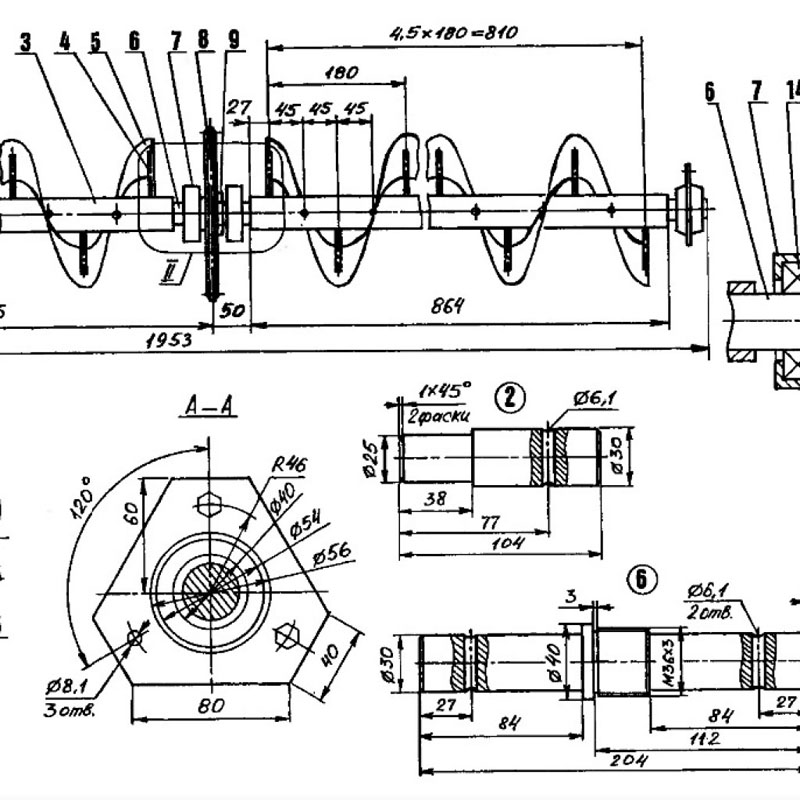

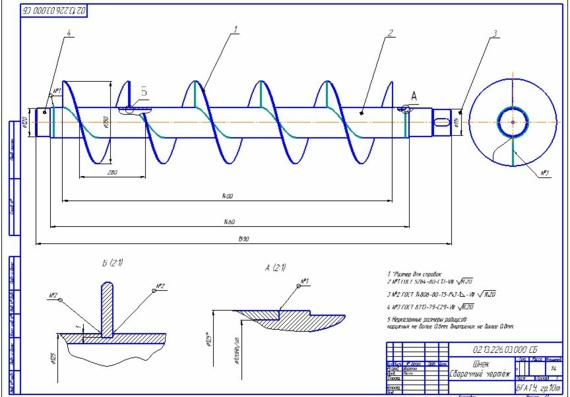

Этот способ изготовления шнека позволит собрать качественное и точное приспособление, которое будет служить долгое время. Для начала делаются расчеты и чертеж, затем — замеры. Также стоит заранее подготовить инструменты и подходящий материал, а уже потом приступать к сборке самодельного бура.

Пошаговая инструкция по монтажу шнекового смесителя выглядит следующим образом:

• Взять подготовленную трубу, причем она должна быть гладкой, без каких-либо изгибов или деформаций. Просверлить на одном конце перпендикулярное отверстие с диаметром 8 мм. Здесь будет соединяться верхняя часть с ручкой.
• Снизу установить наконечник — эта деталь будет задавать направление движения земли. Сделать его можно из старой автомобильной рессоры. Вырезать необходимый квадрат можно при помощи болгарки.
• В трубе проделать продольный пропил, который должен иметь толщину равную наконечнику. Дальше следует вставить его острым кончиком внутрь трубы. В результате должно получиться приспособление, напоминающее копье.
• Соединить детали при помощи сварочного аппарата, не забывая о мерах безопасности.
• Вырезать из рессоры резак длиной равной ½ диаметра изготавливаемого бура, а уже на нем пропилить зубцы. Именно эти элементы будут вгрызаться в грунт, рыхлить его, а уже после земля будет попадать на спираль самодельного шнека.
• Расположить резцы таким образом, чтобы они были под острым углом к основной поверхности. После этого следует приварить детали к стальной трубе.
• Вырезать из металлического листа круг, одинаковый по диаметру со спиралью шнека. Проделать в его центре отверстие, в которое будет вставляться труба. Приложить изготовленный диск к резцу, приваренному к трубке. Сделать разметку их соприкосновения при помощи карандаша или специального маркера.

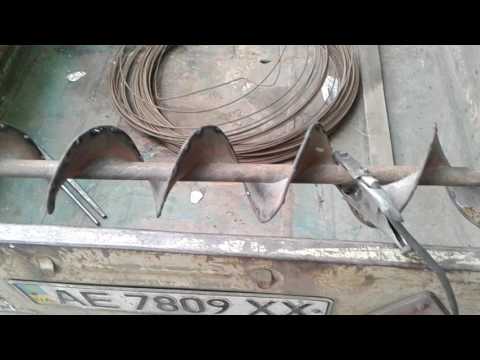

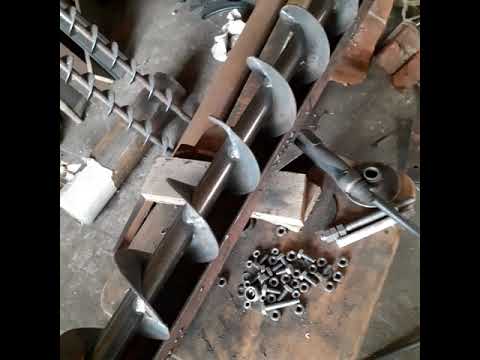

• По полученным отметкам разрезать круг от края до центра, лучше всего сделать это болгаркой. Разрезанный диск положить в тиски и скрутить элементы в спирали молотком. Изготовленный своими руками шнек насадить на трубу и приварить. В конце обработать поверхность металлической щеткой и покрасить.

Собственно, на этом работа окончена. Остается сделать ручку и удлинитель. Первую можно сделать пластиковой, она будет удобнее, а вот последнюю деталь можно изготовить из любой подходящей трубы.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

• Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
• Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
• Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.

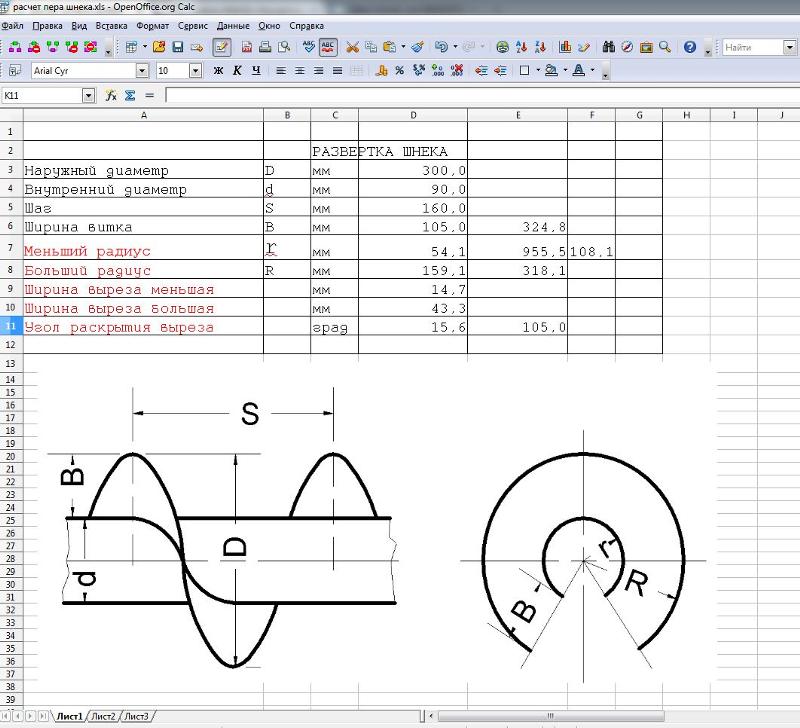

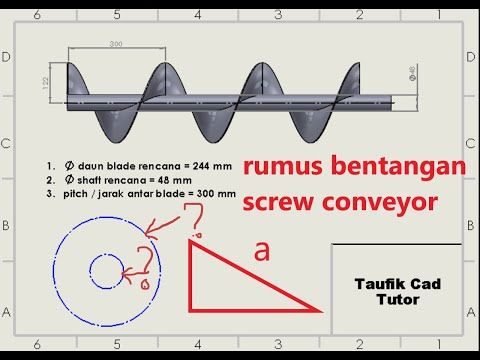

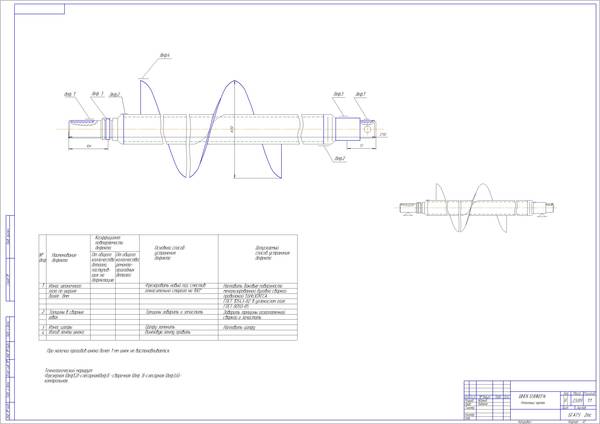

• Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Adblock
detector

Анкерный ручной бур. Как сделать (изготовить) шнек самому. Бур для ручной лебедки.

Иногда у дачника и не только дачника возникает проблема с получением надежной точки опоры. В частности — надо за что то надежно зацепиться. Поясню на примере и жизненных ситуациях.

Автомобиль, вязкое поле или луг и вы застряли. Есть лебедка и трос в багажнике, но ее не за что зацепить! Ну нет на поле деревьев (иначе это не поле, а лес). Что делать?

Ситуация вторая. Накренился столб забора, можно бы его выправить при помощи лебедки. Но опять же — не за что зацепиться, рядом только огород. А за куст помидоров не зацепишься.

Третий случай. Тяжеленный бетонный блок, оставшийся от строительства. Который лежал уже несколько лет у стены дома и никого не трогал. И тут вас осенило, куда его применить. Ну и как его сдвинуть, если он весит килограммов 500? Вызывать кран, но он не проедет, да и дорого. Опять же лебедкой, но за что закрепить другой конец?

Вобщем, попав несколько раз в подобные ситуации и изрядно промучавшись, я решил сделать анкерный бур. Просто забивание какого либо штыря меня не устраивало, потому что неизвестно, удасться ли потом этот штырь вытащить обратно. Поэтому был нужен некий инструмент, который бы достаточно легко ввинчивался в землю, надежно бы держал и легко выкручивался.

По моему представлению, анкерный бур должен был представлять собой шнек на достаточно прочной трубе или штыре. Его не сложно ввинтить в землю, а вытащить без обратного выкручивания практически не возможно.

При домашнем самостоятельном изготовлении такого бура наибольшую сложность представляет собой именно изготовление шнека. Использование готового представляется маловероятным, поскольку взять его негде. Использовать ледовый бур или шнек от мотобура нереально ввиду слишком большого диаметра.

К счастью, я увидел в продаже шайбы большого диаметра. Именно из них я и решил сделать шнек.

Каждая шайба с помощью болгарки или ножовки по металлу разрезается до центрального отверстия. Затем при помощи двух больших щипцов или тисков края разреза разводятся в разные стороны. Степень разведения определяет шаг будущего шнека, поэтому постарайтесь, что бы он у всех шайб был одинаковым.

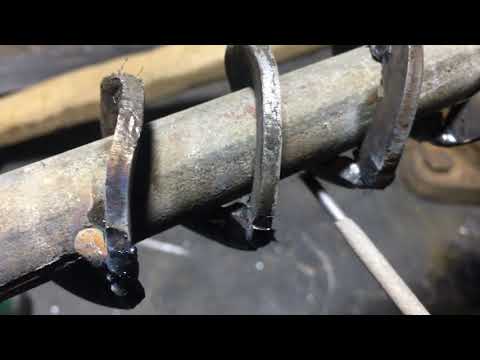

После этого шайбы привариваются на ось бура (подойдет полудюймовая труба). Конец витка одной шайбы должен стыковаться с началом витка другой.

Таким образом образуется шнек. Сверху, перпендикулярно оси приваривается ручка. Полезно так же приварить и кольцо, за которое будет цепляться крюк лебедки. Внизу бура надо сделать направляющий заостреный штырь. Длину оси бура нет смысла делать более 1 — 1,2 метра.

Вот собственно бур и готов. Теперь о некоторм опыте использования бура.

Какой бы не был тонкий бур, в процессе засверливания его ось оказывается в некоем канале с более рыхлой землей. Поэтому при значительной нагрузке ось стремится погнуться. Что бы избежать этого, необходимо использовать какой либо упор из деревянного бруска, например. Брусок подкладывается под ручку со стороны троса. И он препятствует изгибанию ручки.

Ввинчивать бур в землю следует не вертикально, а под некоторым углом и так, что бы кольцо стремилось прижаться к земле, а не подняться к ручке. Т.е. угол между осью бура и тросом со стороны земли должен быть меньше 90 градусов.

Такой бур практически необходим каждому автолюбителю, который рискует соваться на бездорожье. Он позволит вытащить автомобиль при помощи лебедки и в болотистом грунте и в вязкой пашне. Так же перемещение тяжелых предметов по садовому участку перестает быть проблемой. Тем более, что 1-2 тонные ручные лебедки имеются в широкой продаже и стоят не дорого.
