Винтовой конвейер (шнековый): применение, назначение

КУПИТЬ ВИНТОВОЙ КОНВЕЙЕР

Винтовой шнековый конвейер (шнек) – это устройство, предназначенное для транспортировки, отмеривания, разгрузки мелких материалов. Это могут быть мелкокусковые, пылевидные, сыпучие, порошкообразные типы веществ. Транспортеры применяются в производстве, мукомольной, комбикормовой, химической и других видах промышленностей.

Продуктивность винтового шнекового конвейера варьируется от 20 до 40 кубометров в час, поэтому он является оптимальным выбором для оптимизации и увеличения эффективности работы. Вид транспортируемого груза определяет оптимальную форму винта шнека и эффективный угол наклона. В зависимости от этого, подбирается стандартный или индивидуальный диаметр шнекового устройства.

Преимущества и недостатки шнекового транспортера

Винтовой конвейер в использовании имеет преимущества и недостатки перед другими системами транспортировки. К преимуществам относится:

простота технического обслуживания;
компактный размер;
простое устройство шнека;
удобная промежуточная разгрузка;
герметичная структура.

Благодаря этим свойствам, шнек используется как смеситель или дозатор. Существуют шнеки как с твердым, так и с эластичным валом. Присутствие эластичного вала дает возможность перевозить вещество по более подходящей линии движения, достигать большой продуктивности и экономии электричества. В зависимости от вида перемещаемого вещества, такие конвейеры снабжаются разнообразными подходящими винтами.

К недостаткам шнековых транспортировщиков можно отнести:

истирание груза;
повышенный износ винта, желоба;
высокий расход энергии.

С помощью такого транспортера нельзя перемещать липкие, вязкие и шлифующие грузы.

Горизонтальный и вертикальный шнек

Классификация транспортеров обширна и включает структурирование по наклону желоба, направлению спирали, диаметру и другим характеристикам.

По наклону отделяются два вида шнеков: горизонтальный и вертикальный.

Горизонтальный конвейер (ленточный) состоит из приводного устройства, винта, желоба, приводного вала и загрузочно-разгрузочного механизма. Насыпной груз попадает внутрь через отверстия в крышке, потом при помощи винта перемещается горизонтально вдоль желоба пока не попадает на отверстия для разгрузки. Поверхность винта транспортера устанавливается в зависимости от типа перемещаемого груза (порошковый, насыпной, мелкозернистый и другие).

Вертикальный шнек используется для того, чтобы переместить (поднять) на высоту до десяти метров материалы порошкового и зернистого типа. Это осуществляется при помощи вертикального винта, который располагается внизу. Вращение винтов обеспечивает приводное устройство, как и в горизонтальном шнеке. Патрубок, который расположен вверху механизма, обеспечивает беспрепятственную разгрузку перемещаемых материалов. Разгрузка может идти как вверху, так и внизу. Благодаря этой системе, вертикальный шнековый транспортер используется и в качестве буровой установки.

Вертикальний шнековий транспортер 159 мм. Товари та послуги компанії “Greens”

Вертикальні гвинтові конвеєри преміум серії Family як правило, використовуються для подачі сипучих матеріалів на відносно невеликі висоти (до 4-5 метрів), коли застосування пневматичного транспорту недоцільно.

Транспортні системи з вертикальним шнеком преміум серії Family є найбільш економічним і компактним рішенням для вертикального транспортування сипучих, порошкових і гранульованих матеріалів. Сипучий матеріал, вивантажуваний з силоси, бункера або іншого транспортного пристрою, можна розвантажувати за допомогою вертикального шнека в ваговий бункер, в один або кілька силосів або бункерів, або в іншу транспортну систему.

Порівняно з ковшовыми транспортними механізмами, такими як норії та елеватори, вертикальні гвинтові конвеєри мають цілий ряд переваг. Насамперед, це висока ефективність транспортування, пылеплотность, низька металоємність. Якщо інші вертикальні конвеєри крім робочої гілки, по якій переміщається матеріал, так само мають гілку «вхолосту», то у вертикальних гвинтових конвеєрах корпус утворює єдину робочу гілку з коефіцієнтом заповнення від 0.15 до 0.5 – значення, як правило, недосяжні для інших типів вертикальних транспортерів.

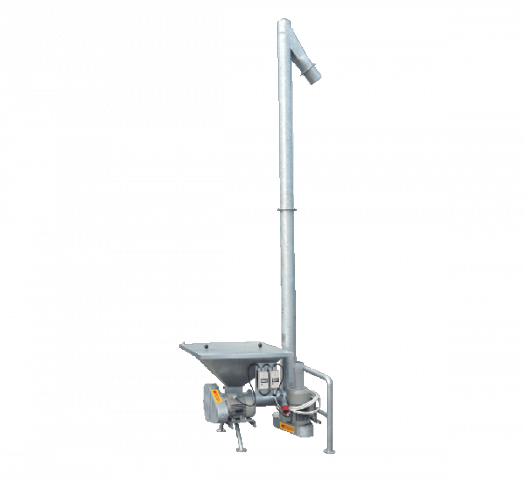

Вертикальный шнековый транспортер с диаметром 159 мм и рабочей длиной от 2 м до 8 м. Незаменим при загрузке зерна в высокие силосы. Производительность от 10 до 12 т/час. Мощность двигателя подбирается согласно заказанной высоте. Высота верхнего края бункера составляет 0,9 м, но часто наши заказчики уменьшают высоту транспортера с засыпным бункером до одного уровня с покрытием пола, что позволяет быстро разгрузить весь прицеп.

Двигатель итальянской компании “NERI MOTORI S.r.l.”

Привод может осуществляться через редуктор или ремённой (или цепной) передачей.

Якісні ущільнювальні і підшипникові вузли забезпечують довговічність роботи виробу.

Широкий діапазон продуктивності і додаткових опцій дозволяє Замовнику підібрати оптимальне рішення для конкретних виробничих умов.

за порядкомза зростанням ціниза зниженням ціниза новизною

JMtk8roURYpGIMW-OAfg1iuNOBqry38HXotrsfSpNcU” data-advtracking-product-id=”621332931″ data-tg-chain=”{"view_type": "preview"}”>
NgkWqUH6bvqw-7fSufkjGwNuvMnKkWxvRyiaHIN9Yw0″ data-advtracking-product-id=”621334252″ data-tg-chain=”{"view_type": "preview"}”>
xOe-9tOFOFyL4GyD6GPsRwajEP4US6eA0loTBql_tCA” data-advtracking-product-id=”621593955″ data-tg-chain=”{"view_type": "preview"}”>

Conveyors, Inc. > Продукты > Вертикальные винтовые конвейеры

Свяжитесь с нами | Получите бесплатную смету

Вертикальные винтовые конвейеры

Вертикальные винтовые конвейеры предназначены для вертикального перемещения сыпучих материалов. Это специализированный шнековый питатель, способный транспортировать материалы там, где требуется очень небольшая площадь. Хотя вертикальные шнековые конвейеры превосходно работают в определенных областях применения, у них есть ограничения, когда речь идет о высоте разгрузки и типах материалов, которые они могут транспортировать. Вертикальный винтовой конвейер состоит из конвейерного шнека, вращающегося в трубчатом корпусе с подходящим входом на нижнем конце и выходом на верхнем конце. Приводы обычно расположены в верхней части вертикального конвейера. Верхний подшипник или приводной узел должны выдерживать как радиальные, так и осевые нагрузки. Способ подачи вертикального шнека наиболее важен, поскольку некоторые материалы лучше поддаются одному способу подачи, чем другому. Например, очень легкие материалы нельзя обрабатывать в самотечном бункере, потому что вращающийся шнек действует как вентилятор и выдувает материал обратно. Возможно, это можно преодолеть, наклонив вертикальный шнек с входной загрузочной воронкой внизу.

Идеальная работа вертикального шнекового конвейера состоит в том, чтобы иметь контролируемый и равномерный объем материала, подаваемого в устройство. Неравномерные или скачковые нагрузки, а также операции запуска и остановки могут повлиять на характеристики скорости, грузоподъемности и мощности. Некоторые гранулированные или гранулированные материалы могут скатиться на дно вертикальной секции после остановки, что создаст проблемы при запуске. Если для питания вертикального шнека используется горизонтальный шнек, скорость вертикального шнека может оставаться постоянной, и любое изменение расхода материала будет производиться только в горизонтальном питателе. Таким образом могут быть получены определенные скорости потока материала. При этом вертикальный шнек обычно не считается точным подающим устройством.

Одной из особенностей вертикального шнека является то, что если вращение вертикального шнека остановить, конвейер будет заполнен материалом. Верно также и то, что если вертикальный шнек оставить вращающимся, но подача материала прекратится, вертикальный шнековый конвейер не будет опорожняться, часть материала останется в корпусе в количестве, зависящем от характеристик материала. Однако важно понимать, что материал, оставшийся от предыдущих операций, будет разгружаться первым при повторном запуске вертикального винтового конвейера. Скорости вертикального шнека должны быть достаточными не только для транспортировки, но и для преодоления падения материала между трубчатым корпусом и шнеком. Также необходимо понимать, что скорость вертикального шнека сообщает материалу линейную скорость против силы тяжести, и скорость очень важна для продвижения материала через зазоры между секциями шнека на подшипниках промежуточной подвески.

Наши продукты

и когда их использовать

Винтовые конвейеры имеют компактную конструкцию и легко адаптируются к перегруженным местам для транспортировки материалов на горизонтальном, наклонном или вертикальном винтовом конвейере. Наклонные шнековые конвейеры широко используются, однако не рекомендуются для наклонов более 25 градусов. Как только наклон винтового конвейера превышает 25 градусов, проблемы с «откатом» продукта и гравитацией требуют очень малого шага шнека и более высоких оборотов, что приводит к неэффективности и большему срезанию продукта.

Вертикальный конвейер еще больше, чем его наклонные аналоги, значительно экономит место. В этом типе конвейера используются те же винтовые лопасти или спирали, что и в других винтовых конвейерах, полношаговые в версии с валом или без вала. Максимальная высота вертикального винтового конвейера зависит от объема транспортируемого материала, но практическое ограничение составляет около 50 футов. Это связано с высокими требованиями к мощности и спиральным удлинением, транспортирующим продукт на этот подъем. Можно двигаться вертикально почти до 50-футового предела, а затем использовать короткий горизонтальный конвейер для подачи другого вертикального конвейера, чтобы набрать большую высоту.

Тяговый привод обычно используется в верхней части вертикального винтового конвейера. Избегайте нижних приводов, так как они будут подвергаться износу уплотнения вала, которое в конечном итоге потребует замены. Неправильная замена уплотнения может привести к повреждению приводного вала и редуктора. Эта потенциальная проблема устраняется за счет использования тянущего привода. Валопровод вертикальный с тянущим приводом имеет хвостовой вал, удерживающий неприводной конец шнека в хвостовом подшипнике. Безвальная версия не соединяется с неприводного конца, однако в высоких моделях могут использоваться внутренние антифрикционные диски на хвостовой части спирали, чтобы исключить контакт удлиненной спирали с дном желоба.

Вертикальные винтовые конвейеры имеют свои ограничения и не рекомендуются для транспортировки всех типов материалов. Сухие биологические твердые вещества или обезвоженный шлам хорошо работают на вертикальном конвейере, однако материалы с более низким содержанием твердых частиц, такие как отсев или песок, не рекомендуются, даже если они обезвожены. Вертикаль действует как уплотнитель и освобождает больше свободной воды от этих продуктов. Эта свободная вода скапливается в корыте. Грязный отсев и мелкий песок являются известными засорителями стоков, что делает их менее чем идеальными кандидатами для вертикальной транспортировки.

При выборе подходящего конвейера для транспортировки твердых частиц на станции водоснабжения или водоотведения необходимо учитывать множество факторов. Важно учитывать транспортируемый материал (тип, твердые частицы, плотность), объемы, которые необходимо транспортировать, а также расстояние по горизонтали и вертикали, которое необходимо преодолеть, и пространство, доступное для этого маршрута. Другие факторы, такие как загрязнение, запах и доступ для обслуживания, также могут учитываться. Делая этот выбор, лучше иметь эту информацию, чтобы получить лучшие и самые оперативные рекомендации.

Грег Хайд

Грег Хайд присоединился к команде JMS по продажам и маркетингу в качестве менеджера по продукту | Обращение с материалами. Грег имеет более чем 30-летний опыт работы с системами погрузочно-разгрузочных работ, занимая высокие должности в области проектирования, продаж и управления бизнесом в крупных производителях конвейеров полного ассортимента. Он отвечает за общую поддержку и развитие линейки продуктов JMS Bio-HANDLING. Вне работы Грег является одним из основателей «Jammin’ 4 Water» (Water Charities Fundraising Inc.). Что касается его должности, Грег говорит: «JMS имеет богатую историю в области дизайна, качества и обработки материалов. Я очень рад быть частью этой замечательной команды и с нетерпением жду возможности направлять семейство продуктов Bio-HANDLING для долгосрочного роста».
