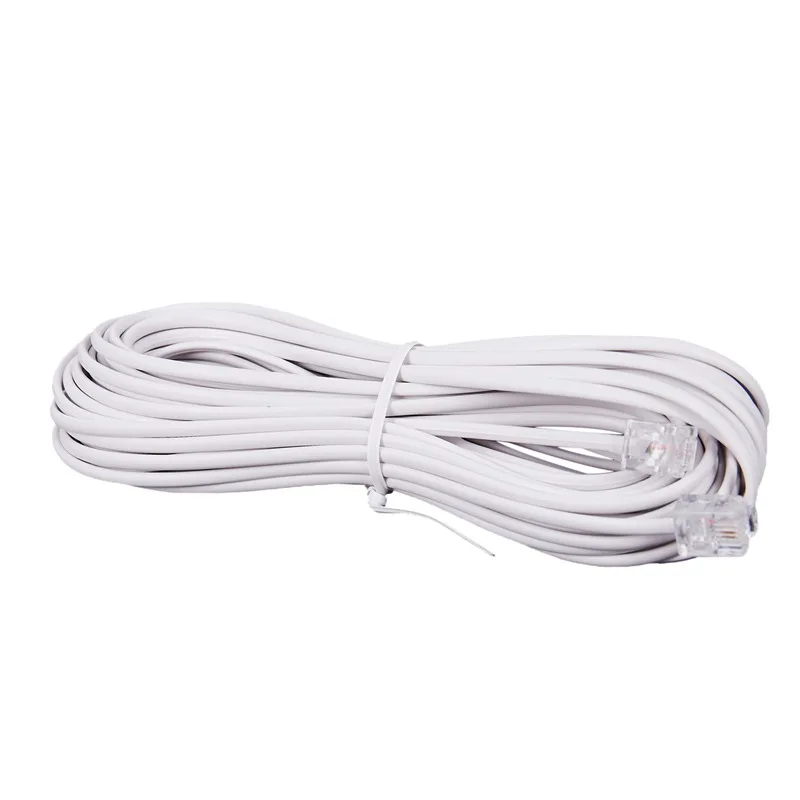

Шнур телефонный линейный: 18-3151 Шнур телефонный линейный ШТПЛ-4 6Р4С 15м ( 121205-00055 )
alexxlab | 21.12.2022 | 0 | Разное
Кабели и катушки для телефонных линий в Ace Hardware
Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик.0006
Выбрать 2 или более продуктов для бок о бок по сравнению с функциями Comparrishson.compare
Выберите 2 или более продуктов для бок о бок по боковой функции.
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик.
СравнитеВыберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
Выберите продукты для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. сравнение функций.Сравнить
Выбрать 2 или более продуктов для бок о бок по бок по сравнению с функциями. Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения функций. Сравните
Выберите 2 или более продуктов для параллельного сравнения сравнение функций.
СравнитьВыбрать 2 или более продуктов для бок о бок по бок.
Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
Выберите 2 или более продуктов для параллельного сравнения характеристик. Сравните
Сравните
СравнитьПоказано 22 из 22
Телефонный провод: основы прокладки телефонных линий
Существует широко распространенное заблуждение, что средний человек не может понять основы телефонных проводов, а прокладка телефонных линий для многих невозможна. Дело в том, что небольшие работы по прокладке телефонных линий в вашем доме или на малом предприятии могут быть намного проще, чем вы ожидаете, и проще, чем выкладывать непомерные почасовые платежи телефонной компании. Если вы можете понять, как подключить динамики к вашей новой стереосистеме, вы легко сможете подключить свой дом или небольшой офис к своей новой телефонной системе.
Провода, вилки и сетевой интерфейс
Основы подключения телефонных линий довольно просты для понимания. Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный тип – 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, образующих пару, и желтого и черного проводов, образующих другую пару.
Для одной телефонной линии требуется только два провода. Отсюда следует, что четырехжильный телефонный провод может нести две отдельные телефонные линии. Скручивание не позволяет линиям мешать друг другу. ЕСЛИ вам нужно запустить больше линий, чем две, вы можете просто использовать 6-стойку или выше. Телефонный провод бывает двух калибров: 22 и 24; 24-й калибр является сегодняшним стандартом.
Существует два типа обычных модульных вилок; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырех (или более) проводах. Это такой же штекер, который вы используете для подключения телефона к стене: штекер с одной линией.
RJ-14 использует четыре провода и используется для работы с двумя линиями или телефонами с двумя линиями.
Первый шаг
Первый шаг к небольшой телефонной проводке — выяснить, с чем телефонная компания оставила вас для работы. Какой у вас сетевой интерфейс? Они, вероятно, оставили вас либо с перфорационным блоком, либо с сетевым интерфейсом. Если есть блокировка, и вы не можете заставить телефонную компанию установить модульный разъем для каждой линии обычной телефонной службы (POTS) или центральной АТС (CO), вам понадобится инструмент для подключения внутренней телефонной линии. телефонный провод к интерфейсу. Большинство новых установок состоят из блока сетевого интерфейса. Он имеет модульные тестовые разъемы (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы прокладываете свой внутренний телефонный провод.
Проводка телефонной линии
Из сетевого интерфейса вы хотите спланировать, как вы хотите, чтобы проводка была в вашем месте.
Метод звезды (или хоумран) является наиболее распространенным методом телефонной проводки. Каждый добавочный номер или телефонная розетка запускаются непосредственно из сетевого интерфейса или телефонной системы, если вы их устанавливаете. Другой тип подключения называется последовательным (или петлевым) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод петли больше не используется широко. Как и в случае со старыми рождественскими гирляндами, если одна гаснет, гаснут и все.
Используя метод звезды, вам, очевидно, понадобится несколько проводов, идущих от вашего сетевого интерфейса, так как у вас будет по одному проводу для каждого из ваших штекеров. Возможно, вы захотите упростить проводку и сократить расходы на проводку, если несколько проводов будут нести более одной линии или расширения.
В качестве примера возьмем двухлинейную установку. Каждая пара, состоящая из каждой из ваших линий POTS, должна быть помечена. См.
приведенную ниже схему телефонной проводки.
Один из проводов вашей телефонной линии называется концевым, а другой — кольцевым. Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо соединить наконечник линии POTS с наконечником разъема, а кольцевой провод линии POTS с кольцевым проводом разъема.
В модульном разъеме есть красный/зеленый и желтый/черный. В большинстве случаев вы используете только пару красный/зеленый. Зеленый провод — это наконечник, а красный — кольцо. Используя таблицу, определите, какой из проводов POTS является кольцом, а какой — наконечником, и соедините их соответствующим образом.
Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы напрямую к телефонным линиям, все, что вам нужно сделать, это проложить провод от сетевого интерфейса к разъемам внутренних линий. Это работает так же, когда вы подключаете разъемы расширения вашей телефонной системы к вашим расширениям.
Просто подключите правильные цвета, чтобы запустить провод. Снова соедините кончик к наконечнику и кольцо к кольцу. Пока вы следуете правилу «от наконечника к наконечнику», тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому проводу, а коричневый провод с белыми полосами — к красному проводу, не должен сбивать с толку.
Помните, что для сокращения работы и материалов вы можете проложить две или более линий в пределах одного телефонного провода. На конце провода можно разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас есть телефон с двумя линиями, вы можете просто подключить к нему штекер RJ-14.
Если вы используете небольшую АТС или телефонную систему, скорее всего, линии POTS (обычно называемые соединительными линиями) подключены к системе с помощью разъемов RJ-11. Если ваш сетевой интерфейс заканчивается модульным разъемом, то работа проста: просто подключите телефонную систему с помощью разъемов RJ-11.
